Riel de 115 lbs/yd, incluye tendido y alineación

El Cimiento de Hierro que Mueve a México: Todo sobre el Riel 115 RE

El acero que sostiene el progreso industrial de la nación.

En el dinámico escenario de la construcción e infraestructura mexicana del año 2025, donde el fenómeno del nearshoring ha transformado el panorama logístico desde la frontera norte hasta el Istmo de Tehuantepec, la eficiencia en el transporte de carga se ha vuelto un imperativo no negociable. En el corazón de esta revolución logística, un componente estructural destaca por su equilibrio perfecto entre capacidad de carga, durabilidad y eficiencia de costos: el riel 115. Este perfil no es simplemente una barra de metal laminado; representa la columna vertebral de las espuelas ferroviarias que alimentan a los parques industriales, conectan terminales intermodales y facilitan el flujo de mercancías en una economía cada vez más integrada con Norteamérica.

El riel 115, técnicamente denominado como perfil 115 RE (Railway Engineering), es un estándar de la industria ferroviaria definido por la AREMA (American Railway Engineering and Maintenance-of-Way Association). Su designación numérica hace referencia a su peso nominal: 115 libras por yarda lineal, lo que se traduce en aproximadamente 57.05 kilogramos por metro. Esta especificación de peso y geometría lo posiciona como el "caballo de batalla" ideal para las necesidades de infraestructura de carga media y pesada en México, superando las limitaciones de los antiguos perfiles ligeros sin incurrir en los costos prohibitivos de los perfiles de ultra-alto tonelaje utilizados exclusivamente en las líneas troncales de alta densidad.

A lo largo de esta guía exhaustiva, diseñada para arquitectos, ingenieros civiles, contratistas y desarrolladores inmobiliarios, desglosaremos cada aspecto técnico y económico de este material. Desde la metalurgia que le confiere su resistencia hasta el análisis minucioso de precios unitarios proyectados para 2025, usted obtendrá una visión integral que le permitirá tomar decisiones informadas, optimizar presupuestos y garantizar la seguridad operativa de sus proyectos ferroviarios bajo la normativa mexicana vigente.

Opciones y Alternativas de Perfiles Ferroviarios

La selección del perfil de riel adecuado es, sin duda, la decisión de ingeniería más trascendental en la fase de diseño de una vía férrea. Esta elección dicta no solo el costo inicial de la inversión (CAPEX), sino también los costos operativos y de mantenimiento (OPEX) a lo largo de décadas de servicio. En el mercado mexicano de 2025, el riel 115 se encuentra en un punto dulce, pero es vital entender su posición relativa frente a otras alternativas disponibles.

Riel 90 lb vs Riel 115

Durante gran parte del siglo XX, el desarrollo ferroviario en México, especialmente en líneas secundarias y patios de maniobras, dependió en gran medida de perfiles más ligeros, siendo el riel de 90 libras por yarda (90 ARA-A o 90 RA) uno de los más comunes. Sin embargo, la evolución de la tecnología ferroviaria y el aumento en la capacidad de los carros de carga han desplazado a estos perfiles ligeros hacia la obsolescencia para nuevas aplicaciones industriales.

La comparación técnica entre el riel de 90 lb y el riel 115 revela diferencias críticas en sus propiedades mecánicas, específicamente en el Momento de Inercia y el Módulo de Sección. El riel 115 posee un momento de inercia de aproximadamente 65.6 pulgadas a la cuarta (in4), mientras que un riel típico de 90 lb ronda las 38.7 in4. En términos de ingeniería aplicada, esto significa que el riel 115 es significativamente más rígido. Tiene una capacidad muy superior para resistir la deflexión vertical bajo la carga de las ruedas.

¿Por qué es esto crucial en 2025? Los carros de carga modernos, como las tolvas graneleras "Jumbo" o los carros tanque de alta capacidad, transmiten cargas por eje que pueden superar las 32.5 toneladas métricas (norma GRL 286,000 lbs). Utilizar un riel de 90 lb bajo estas cargas resultaría en una deflexión excesiva, lo que aceleraría la degradación del balasto, provocaría el hundimiento de durmientes y aumentaría el riesgo de roturas por fatiga en el alma del riel. Por ello, para cualquier espuela industrial que pretenda recibir servicio directo de concesionarios clase I (como Ferromex o CPKC de México), el riel 115 es el estándar mínimo aceptable, ofreciendo una mayor superficie de contacto en la cabeza para reducir los esfuerzos hertzianos y una base más ancha para distribuir la carga al durmiente.

Riel 136 lb: ¿Cuándo es necesario subir de categoría?

En el otro extremo del espectro se encuentra el riel de 136 libras por yarda (136 RE), un perfil robusto diseñado para las exigencias extremas de las líneas troncales principales ("Main Lines") donde circulan trenes unitarios de 10,000 toneladas a velocidades de hasta 100 km/h o más.

La transición del riel 115 al riel 136 lb se justifica principalmente por el volumen de tráfico anual, medido en Millones de Toneladas Brutas (MGT) por año. El riel 136 RE ofrece una cabeza más profunda, lo que proporciona un "volumen de sacrificio" mayor para el desgaste y el rectificado periódico, extendiendo la vida útil en condiciones de tráfico intenso y constante fricción.

Sin embargo, para una espuela industrial privada, un patio de trasvase o una terminal intermodal interior, el uso de riel 136 lb suele representar un sobrecosto innecesario. El riel 136 es aproximadamente un 18% más pesado por metro lineal que el riel 115, lo que impacta directamente en el presupuesto de acero. Además, sus accesorios (placas de asiento, fijaciones) son más grandes y costosos. A menos que la vía esté proyectada para soportar un tráfico continuo similar al de una línea troncal (algo atípico en espuelas privadas), el riel 115 ofrece la resistencia mecánica suficiente con una relación costo-beneficio mucho más favorable para el inversionista.

Rieles de Segunda vs Rieles Nuevos

Una de las dinámicas más interesantes del mercado ferroviario mexicano en 2025 es la disponibilidad y uso de material clasificado o "de relevo". Entender la diferencia entre riel nuevo y riel de segunda es vital para la viabilidad financiera de proyectos con presupuestos ajustados.

Riel Nuevo (Primer Uso): Este material proviene directamente de las plantas de laminación y cumple estrictamente con todas las tolerancias dimensionales y metalúrgicas de la norma AREMA Capítulo 4.

• Ventajas: Garantía total de integridad estructural, cero desgaste acumulado, trazabilidad metalúrgica completa (colada, horno, tratamiento térmico).

• Uso Obligatorio: Generalmente exigido por la SICT y los concesionarios para vías principales, laderos de paso de alta velocidad o conexiones críticas donde el riesgo de falla es inaceptable.

Riel de Relevo (Clasificado/Segunda): Es riel que ha sido retirado de líneas principales por los grandes concesionarios, usualmente porque ha alcanzado el límite de desgaste permitido para operaciones de alta velocidad, pero conserva suficiente sección para operar en vías secundarias de baja velocidad.

• Viabilidad Económica: En 2025, el costo del riel de relevo puede oscilar entre el 50% y el 65% del precio del riel nuevo.

• Viabilidad Técnica: Para ser utilizado, este riel debe pasar por un proceso de clasificación riguroso (Clase 1, Clase 2). Se debe verificar mediante inspección ultrasónica que no existan defectos internos (como fisuras transversales o inclusiones) y medir con precisión el desgaste vertical y lateral de la cabeza.

• Aplicación en México: Es ampliamente utilizado en vías interiores de parques industriales, patios de maniobras, y espuelas de baja velocidad. Si el presupuesto es una restricción y la operación será de baja densidad (ej. un movimiento diario de 10 carros a 10 km/h), el riel 115 de relevo es una opción inteligente y sostenible.

Proceso Constructivo Paso a Paso para la Instalación de Vía

La construcción de una vía férrea es una disciplina que combina la ingeniería civil pesada con la precisión mecánica. A diferencia de una carretera flexible, la vía férrea es una estructura que requiere una geometría precisa y una base inamovible para operar con seguridad. A continuación, detallamos el proceso constructivo típico en México para una vía con riel 115.

Preparación y Compactación de la Subrasante

El éxito de la vía comienza mucho antes de colocar el primer durmiente; inicia en la terracería. La subrasante es la capa de suelo natural o mejorado que soportará toda la estructura.

1. Despalme y Mejoramiento: Se retira la capa vegetal y el suelo orgánico. En zonas con suelos expansivos o arcillosos (comunes en el Bajío o el sureste mexicano), es necesario realizar estabilizaciones con cal o cemento, o sustituir el material por uno inerte de banco.

2. Nivelación y Bombeo: La superficie se conforma con motoconformadoras para dar los niveles de proyecto, asegurando un bombeo transversal del 2% al 3% hacia los lados para garantizar que el agua de lluvia escurra hacia las cunetas y no se estanque bajo la vía.

3. Compactación Rigurosa: Este es el punto crítico. La normativa exige una compactación mínima del 95% al 100% de la prueba Proctor Estándar en las capas superiores. Se utilizan rodillos compactadores vibratorios (pata de cabra para suelos finos, lisos para granulares). Una mala compactación provocará asentamientos diferenciales que deformarán la geometría de la vía, causando "baches" que pueden descarrilar un tren.

Colocación de Balasto y Tendido de Durmientes

Sobre la subrasante terminada y aprobada por topografía, se construye la superestructura.

1. El Balasto: Se extiende una primera capa de balasto de aproximadamente 15 a 20 cm de espesor. El balasto no es simple grava; debe ser roca triturada de alta dureza (basalto, riolita, granito), con partículas angulares (aristas vivas) y una granulometría específica (generalmente AREMA No. 4 o 24) que permita el trabazón mecánico entre las piedras. Su función es distribuir la carga, drenar el agua y mantener la posición de la vía.

2. Durmientes: Sobre esta cama de balasto se distribuyen los durmientes. Para una vía con riel 115, el estándar moderno en México es el durmiente de concreto pretensado tipo monobloque. Estos elementos pesan alrededor de 300-350 kg cada uno y ofrecen mayor estabilidad lateral y vida útil que la madera.

3. Distribución: Se colocan con un espaciamiento centro a centro preciso, típicamente de 60 a 61 cm (24 pulgadas). Esto es vital para asegurar el soporte uniforme del riel.

Montaje, Alineación y Nivelación del Riel 115

Con los durmientes en su lugar, comienza el montaje del acero.

1. Izaje y Colocación: Las barras de riel 115, que pueden venir en tramos estándar de 39 pies (aprox. 12 metros) o en tramos largos soldados, se descargan y colocan sobre los asientos de los durmientes utilizando grúas especializadas (tipo Speed Swing, Pettibone o grúas titán convencionales con balancines). Es crucial manipular el riel con cuidado para no golpearlo y causar microfisuras.

2. Alineación Topográfica: Se define un "riel director" (generalmente el riel exterior en curvas o uno de los dos en tangentes) que se alinea perfectamente con las coordenadas del proyecto utilizando estación total de alta precisión.

3. Geometría: Se verifica la nivelación longitudinal y transversal (peralte en curvas). El riel debe asentarse perfectamente sobre las almohadillas de hule (pads) en los durmientes de concreto.

Fijación y Soldadura Aluminotérmica

La fase final integra los componentes en un sistema unificado.

1. Fijación: En durmientes de concreto, se utilizan sistemas de fijación elástica (como los clips tipo e-clip, Fastclip o SKL). Estos clips se instalan a presión (con aplicadores mecánicos o manuales) y sujetan el patín del riel contra el durmiente con una fuerza de apriete calibrada, impidiendo el movimiento longitudinal y el vuelco del riel.

2. Soldadura Aluminotérmica: Para eliminar las juntas mecánicas (eclisas), que son puntos débiles y de alto mantenimiento, se unen los extremos de los rieles mediante soldadura.

   • El Proceso: Se alinean los rieles dejando una separación (cala) de unos 25 mm. Se coloca un molde refractario alrededor de la unión y se sella con pasta. Se precalientan los extremos del riel a unos 900°C con una mezcla de gas/oxígeno. Luego, se enciende una carga aluminotérmica en un crisol sobre el molde. La reacción química exotérmica (óxido de hierro + aluminio) genera acero líquido a más de 2000°C, que fluye al molde, funde los extremos del riel 115 y crea una fusión monolítica.

   • Acabado: Una vez solidificado, se retira el molde y se esmerila el exceso de material en caliente para dejar la superficie de rodadura y el lado activo de la cabeza perfectamente lisos y continuos.

Listado de Materiales para Vía Ferroviaria

Para facilitar la planificación y presupuestación, presentamos un listado detallado de los materiales esenciales requeridos para la construcción de una vía típica con riel 115 sobre durmientes de concreto.

Cantidades y Rendimientos de Materiales

Conocer los rendimientos es vital para evitar faltantes o excesos de inventario en obra. La siguiente tabla muestra las cantidades estimadas para la construcción de 1 kilómetro de vía sencilla utilizando riel 115 y durmientes de concreto, bajo estándares típicos de 2025.

Análisis de Precio Unitario (APU) - Ejemplo Detallado

A continuación, presentamos un desglose analítico del costo directo para el suministro e instalación de 1 metro lineal de vía férrea con riel 115 sobre durmientes de concreto.

Consideraciones para la estimación 2025:

• Base: Precios de mercado proyectados a inicios de 2025.

• Moneda: Pesos Mexicanos (MXN).

• Alcance: Solo Costo Directo (Materiales + Mano de Obra + Maquinaria). No incluye Indirectos (oficina central, campo), Financiamiento ni Utilidad, que suelen sumar entre un 20% y 30% adicional.

• Región: Promedio zona industrial Centro-Bajío.

Concepto: Construcción de vía férrea tipo industrial con riel 115 RE nuevo, durmiente de concreto y fijación elástica, incluye suministro, acarreo, montaje, nivelación, alineación y soldado.

Interpretación: El costo directo se aproxima a los $9,000 MXN por metro lineal. Al aplicar factores de sobrecosto (indirectos + utilidad), el precio de venta final al cliente en 2025 podría situarse entre $11,500 y $13,500 MXN por metro lineal, dependiendo de la complejidad logística y el volumen de obra. Es fundamental actualizar las cotizaciones de acero (riel) y concreto (durmiente) al momento de licitar, ya que son commodities volátiles.

Normativa, Permisos y Seguridad: Construye con Confianza

La construcción ferroviaria en México está sujeta a un marco regulatorio estricto diseñado para garantizar la seguridad operativa y la interoperabilidad de la red. Ignorar estas normas puede derivar en sanciones severas, clausuras o la imposibilidad de conectar su infraestructura a la red nacional.

Normas Oficiales Mexicanas (NOM) y Estándares AREMA Aplicables

La referencia técnica internacional por excelencia para el riel 115 es el Manual de la AREMA (American Railway Engineering and Maintenance-of-Way Association). Este manual detalla las propiedades químicas (contenido de carbono, manganeso, silicio), físicas (dureza Brinell) y dimensionales que debe cumplir el riel para ser aceptado.

En el ámbito nacional, la regulación es supervisada por la Secretaría de Infraestructura, Comunicaciones y Transportes (SICT) y la Agencia Reguladora del Transporte Ferroviario (ARTF). La norma angular es la NOM-003-ARTF-2023 "Sistema Ferroviario-Seguridad-Clasificación y Especificaciones de Vía". Esta norma establece:

• Clases de Vía: Clasifica las vías de la 1 a la 5 según la velocidad permitida. Una espuela industrial típica suele ser Clase 1 (máx. 15 km/h carga) o Clase 2 (máx. 40 km/h carga).

• Tolerancias Geométricas: Define los límites máximos permitidos para el escantillón (ancho de vía), nivelación y alineación.

• Defectos del Riel: Especifica qué tamaño y tipo de fisuras o desgastes obligan a reducir la velocidad o suspender el servicio. El riel 115 debe ser inspeccionado bajo estos criterios.

¿Necesito un Permiso de Construcción Ferroviaria?

Definitivamente. La construcción de una vía, incluso en terreno privado, requiere validaciones si se pretende conectar a la red concesionada.

1. Proyecto Ejecutivo Aprobado: El concesionario de la línea troncal (Ferromex, CPKC, Ferrosur) debe revisar y aprobar técnicamente el proyecto geométrico y los materiales propuestos (riel 115, tipo de durmiente, cambios) para asegurar que sus locomotoras puedan entrar con seguridad.

2. Permisos de Cruzamiento: Si la vía cruza carreteras federales, estatales, ductos de PEMEX, líneas de CFE o cauces de agua (CONAGUA), se requieren permisos de cruzamiento específicos para cada entidad.

3. Autorización de la SICT: Para la construcción de espuelas, se debe notificar y gestionar la autorización correspondiente ante la SICT, presentando la acreditación legal del predio y los planos aprobados.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

El entorno ferroviario presenta riesgos únicos: maquinaria pesada en movimiento, cargas suspendidas (rieles de media tonelada) y materiales a altas temperaturas (soldadura). El EPP obligatorio en 2025 incluye:

• Casco de Seguridad: Tipo E (dieléctrico) obligatorio, dado que muchas maquinarias modernas tienen componentes eléctricos y existe riesgo de contacto con líneas aéreas.

• Chaleco de Alta Visibilidad: Con cintas reflejantes grado diamante (Norma ANSI/ISEA 107), esencial para que el personal sea visto por operadores de trenes y maquinaria amarilla.

• Botas de Seguridad: Con casquillo de protección (policarbonato o acero) y protección metatarsal (empeine), para proteger contra aplastamiento por caída de objetos como placas, clips o el mismo riel 115.

• Guantes de Carnaza o corte: Resistentes para manipular balasto (que es cortante) y componentes metálicos oxidados o con rebabas.

• Protección Auditiva y Ocular: Tapones para el ruido de bateadoras y gafas para protección contra partículas durante el corte y esmerilado de rieles.

Costos Promedio para diferentes regiones de México

La geografía mexicana impone retos logísticos que afectan el precio final. El costo del riel 115 es relativamente uniforme (commodity), pero el balasto y los durmientes varían enormemente por los fletes. A continuación, una estimación regional proyectada para 2025.

Nota: Estos rangos son estimaciones "Todo Incluido" (Costo Directo + Indirectos + Utilidad) para proyectos de tamaño medio (1-5 km).

Usos Comunes en la Construcción e Infraestructura

La versatilidad del riel 115 lo convierte en el protagonista de diversos escenarios constructivos en el México moderno.

Espuelas Ferroviarias para Parques Industriales

Es su hábitat natural. Plantas automotrices, acereras, cementeras y centros de distribución logística diseñan sus accesos ferroviarios con riel 115. Permite la operación segura de locomotoras de patio y el movimiento de trenes de carga pesada a baja velocidad, facilitando la recepción de materia prima y el envío de producto terminado directamente a la red norteamericana.

Vías de Carga en Puertos y Terminales Intermodales

En los recintos portuarios como Manzanillo, Lázaro Cárdenas o Altamira, las vías de las terminales de contenedores (donde operan grúas pórtico y reach stackers) sufren cargas estáticas y dinámicas intensas. El riel 115 ofrece la robustez necesaria para resistir el ciclo continuo de carga y descarga sin deformarse prematuramente.

Sistemas de Transporte Ferroviario de Pasajeros

Si bien la alta velocidad exige rieles más pesados y precisos, los sistemas de transporte masivo urbano y suburbano (como trenes ligeros o tranvías modernos) a menudo especifican riel 115 o perfiles similares. Su geometría es compatible con bogies de pasajeros y ofrece una conducción suave y segura a velocidades medias (hasta 80-100 km/h).

Aplicaciones Especiales en Grúas Viajeras y Cimentaciones

Fuera del ámbito del transporte, el sector industrial utiliza riel 115 como carril de rodadura para grúas viajeras de gran tonelaje en naves industriales. Su cabeza ancha y plana proporciona una excelente superficie de contacto. Además, en la construcción civil, tramos de riel de recuperación se utilizan frecuentemente como pilotes hincados para cimentaciones profundas o como elementos de retención en excavaciones, aprovechando su alta resistencia a la flexión.

Errores Frecuentes y Cómo Evitarlos

La experiencia en campo revela errores recurrentes que pueden comprometer la inversión.

1. Deficiente Compactación del Balasto: Si no se compacta adecuadamente el balasto debajo de cada durmiente (especialmente en la zona de apoyo del riel), se generan "baches" o durmientes "colgantes". Esto provoca impactos dinámicos cada vez que pasa una rueda, lo que puede romper el durmiente o fisurar el riel.

   • Solución: Uso obligatorio de bateadoras mecánicas y verificación de niveles tras el paso de los primeros trenes de prueba.

2. Errores en el Escantillón: Instalar el riel con un ancho de vía fuera de tolerancia (más de 1,435 mm ± 3 mm) genera un desgaste acelerado y peligroso en las pestañas de las ruedas y en la cara lateral del riel ("side wear").

   • Solución: Uso sistemático de reglas de escantillón calibradas durante el apriete de fijaciones y auditorías topográficas constantes.

3. Fallas en Soldadura Aluminotérmica: Una soldadura mal ejecutada (por humedad en el molde, mal precalentamiento o enfriamiento brusco) dejará porosidad o inclusiones de escoria. Esta soldadura fallará catastróficamente con el primer cambio brusco de temperatura.

   • Solución: Contratar soldadores certificados, respetar tiempos de precalentamiento y usar mantas térmicas para enfriamiento controlado.

Checklist de Control de Calidad

Para asegurar una entrega exitosa, aplique este checklist riguroso antes de la recepción de obra:

• Geometría: Verificar escantillón (1,435 mm), nivelación longitudinal y transversal cada 5 metros.

• Soldaduras: Inspección visual al 100% (acabado liso, sin poros, alineación correcta en cabeza y alma) y, preferiblemente, inspección por ultrasonido.

• Fijaciones: Revisar que todos los clips estén instalados y asentados correctamente en los aislantes. Verificar el torque en tornillería de juntas y sapos.

• Balasto: Confirmar que la sección transversal cumpla con el proyecto (hombros llenos) y que el balasto esté limpio y libre de contaminación por tierra.

• Durmientes: Inspeccionar que no existan fisuras estructurales ni despostillamientos severos causados durante la instalación.

Mantenimiento y Vida Útil: Protege tu Inversión

Plan de Mantenimiento Preventivo

Una vía férrea es un organismo vivo que reacciona al clima y a la carga.

• Mensual: Recorridos visuales para detectar fijaciones faltantes, robo de material o hundimientos evidentes. Limpieza básica de cambios de vía (sapos y agujas).

• Semestral: Verificación instrumentada de geometría (nivel y alineación). Reapriete general de tornillería en juntas mecánicas. Control de vegetación (deshierbe) para evitar retención de humedad.

• Anual: Inspección detallada de desgaste de riel. Limpieza y desazolve de cunetas y obras de drenaje. En vías de alto tráfico, programación de ultrasonido para detección de fatiga interna.

Durabilidad y Vida Útil del Riel 115 en México

La vida útil del riel 115 depende directamente del tonelaje transportado y el ambiente.

• En condiciones ideales: En una espuela industrial seca (Norte/Bajío) con tráfico moderado y buen mantenimiento, el riel puede durar más de 40 o 50 años.

• Factores de degradación: En zonas costeras (Golfo/Pacífico), la corrosión salina ataca el alma y el patín, reduciendo la vida útil a 20-30 años si no se protege. El tráfico pesado en curvas cerradas también acelera el desgaste lateral, requiriendo reemplazo o transposición de rieles antes de tiempo.

Sostenibilidad e Impacto Ambiental

El uso del riel 115 contribuye a la sostenibilidad. El acero es un material 100% reciclable; al final de su vida, se funde para crear nuevo acero sin perder propiedades. Además, fomentar el transporte ferroviario reduce drásticamente las emisiones de CO2: un tren es 3 a 4 veces más eficiente en consumo de combustible por tonelada-kilómetro que el transporte carretero, descongestionando las autopistas mexicanas y reduciendo la huella de carbono logística.

Preguntas Frecuentes (FAQ)

¿Cuál es el peso exacto del riel 115 RE?

El peso nominal es de 115 libras por yarda lineal. En el sistema métrico, esto equivale a 57.05 kilogramos por metro (kg/m). Una barra estándar de 39 pies (11.89 metros) pesa aproximadamente 678 kg.

¿Qué diferencia hay entre riel 115 y riel 119?

Ambos perfiles comparten el mismo ancho de base (5 ½ pulgadas), lo que los hace compatibles con las mismas placas de asiento. La diferencia principal radica en la cabeza: el riel 119 tiene una cabeza con mayor volumen de acero, diseñada para ofrecer una vida útil extendida al desgaste, especialmente en curvas. Sin embargo, el riel 115 es mucho más común y fácil de conseguir en el mercado mexicano.

¿Cuántos durmientes se necesitan por kilómetro para este riel?

Para una vía estándar de carga, la norma en México establece una densidad de 1,667 durmientes por kilómetro. Esto corresponde a una separación centro a centro de aproximadamente 60 centímetros (24 pulgadas).

¿Se puede usar riel 115 para grúas industriales pesadas?

Sí, es una práctica común. El riel 115 ofrece una excelente superficie de rodadura y capacidad de carga para grúas viajeras tipo puente. Sin embargo, se debe verificar la compatibilidad de la rueda de la grúa con el perfil de la cabeza del riel y asegurar que las cargas puntuales no excedan la capacidad de aplastamiento del alma.

¿Qué mantenimiento requiere el riel en zonas costeras de México?

En zonas como Veracruz, Altamira o Lázaro Cárdenas, el enemigo número uno es la corrosión. Se requiere un programa de inspección más frecuente para monitorear la pérdida de sección en el alma y el patín. Es recomendable aplicar recubrimientos anticorrosivos o grasas especiales en el alma y mantener el patín libre de acumulaciones de tierra húmeda y salina.

¿Cuál es el precio por tonelada de riel 115 nuevo en 2025?

Aunque sujeto a la volatilidad del mercado global del acero, se estima que para 2025 el precio del riel 115 nuevo oscilará entre $28,000 y $36,000 MXN por tonelada (material puesto en obra, sin instalación), dependiendo del volumen de compra y el tipo de cambio USD/MXN vigente.

¿Qué tipo de soldadura es mejor para este perfil?

La soldadura aluminotérmica es el método estándar y más recomendado para unir rieles en campo. Ofrece una unión metalúrgica continua, eliminando el golpeteo y el mantenimiento de las juntas mecánicas. La soldadura eléctrica a tope (Flash Butt Welding) es superior en calidad, pero generalmente se realiza en planta, no en campo para uniones finales.

¿Cuál es la longitud estándar de una barra de riel 115?

La longitud comercial histórica y más común es de 39 pies (11.89 metros), diseñada originalmente para caber en góndolas de ferrocarril de 40 pies. Actualmente, también es posible adquirir tramos de 80 pies o incluso riel largo soldado (CWR) de cientos de metros, aunque su transporte es logísticamente complejo.

Videos Relacionados y Útiles

Para complementar esta guía técnica, recomendamos consultar los siguientes recursos visuales que ilustran los procesos descritos:

Cómo se Fabrican los Rieles de Tren

Proceso industrial detallado de fabricación de rieles de acero, desde la fundición hasta el laminado y control de calidad.

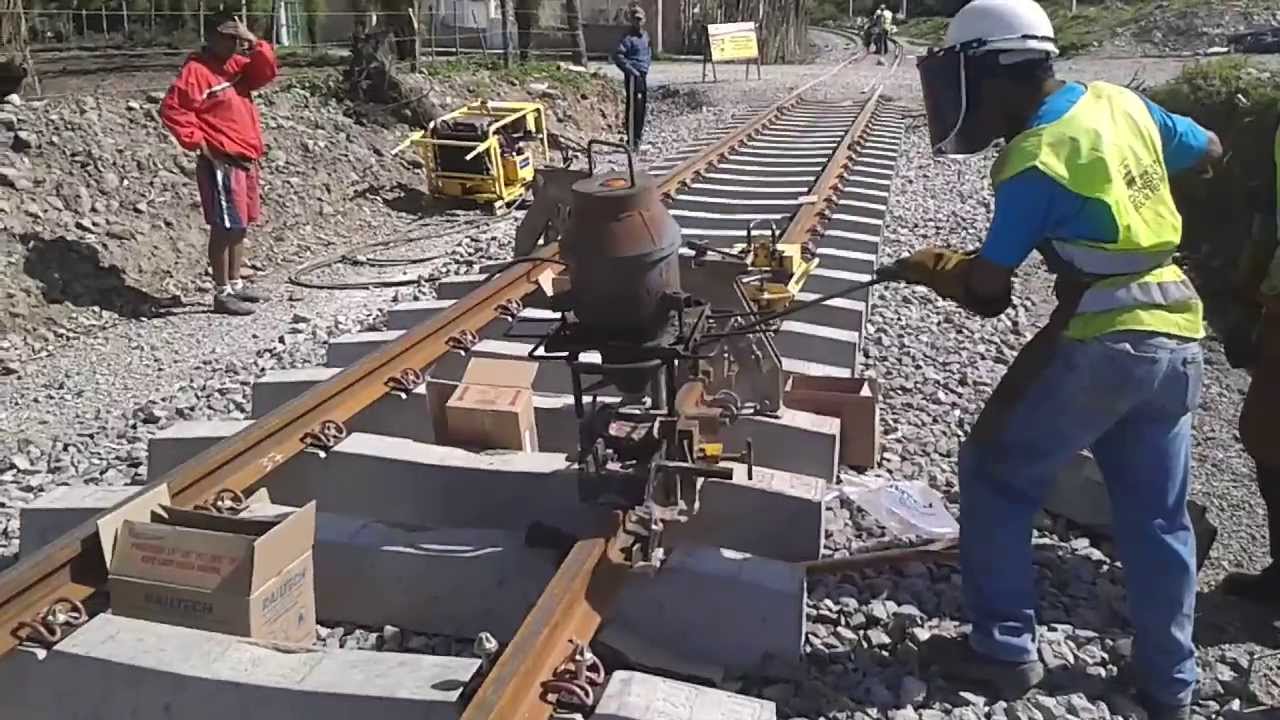

Proceso de Soldadura Aluminotérmica

Demostración práctica de la unión de rieles mediante soldadura aluminotérmica, crucial para la continuidad de la vía.

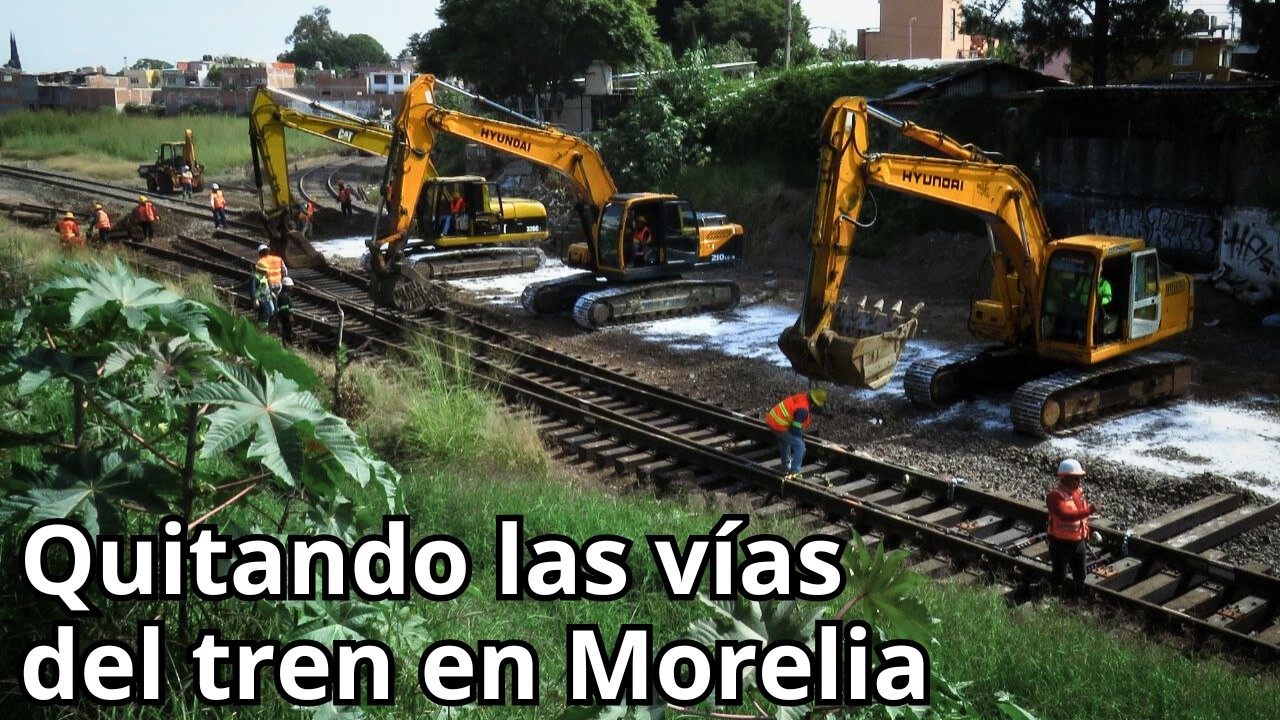

Reconstrucción de Cambio de Vía

Documentación de trabajos reales en Morelia, mostrando maquinaria y procesos de mantenimiento de infraestructura ferroviaria.

Conclusión

La elección del riel 115 para el desarrollo de infraestructura ferroviaria en México en 2025 no es casualidad; es una decisión fundamentada en el equilibrio técnico y económico. Este perfil ha demostrado ser la solución óptima para conectar la pujante industria nacional con los mercados globales, ofreciendo la resistencia necesaria para las cargas modernas sin los costos excesivos de los sistemas de alta velocidad.

Al seguir esta guía, desde la correcta preparación de la subrasante hasta la aplicación rigurosa de la normativa NOM-003-ARTF-2023, los desarrolladores y constructores pueden garantizar obras duraderas, seguras y eficientes. En un país donde la logística es el nuevo motor de crecimiento, invertir en una vía férrea de calidad con riel 115 es, literalmente, poner los cimientos del futuro sobre rieles sólidos.

Glosario de Términos

• Escantillón: Distancia interna estandarizada entre las cabezas de los rieles, medida a 16 mm (5/8") por debajo de la superficie de rodadura. El estándar internacional en México es de 1,435 mm.

• Durmiente (Traviesa): Elemento transversal, fabricado comúnmente de concreto pretensado o madera, que soporta los rieles, mantiene el escantillón y transmite las cargas al balasto.

• Balasto: Capa de material pétreo (piedra triturada de aristas vivas) sobre la cual se asientan los durmientes. Proporciona estabilidad, elasticidad y drenaje a la vía.

• Eclisa (Fishplate): Placa de acero utilizada para unir mecánicamente los extremos de dos rieles mediante tornillos, empleada principalmente en juntas provisionales o vías de patio donde no hay soldadura.

• AREMA: American Railway Engineering and Maintenance-of-Way Association. Organización profesional que publica las prácticas recomendadas y estándares técnicos para la ingeniería ferroviaria en Norteamérica.

• Subrasante: Superficie de la terracería terminada, nivelada y compactada, sobre la cual se construye la estructura del pavimento ferroviario (subbalasto y balasto).

• Sapo (Frog): Componente crucial de un cambio de vía (desvío) que permite que las pestañas de las ruedas crucen la intersección de dos rieles.
