Bomba con motor de gasolina de 30 H.P.Marca: Moyno Modelo: 3L-6

El Principio Moyno: ¿Cómo Funciona una Bomba de Cavidad Progresiva?

Para comprender el valor único de la bomba de cavidad progresiva en entornos de construcción, es fundamental analizar su ingenioso y robusto principio de funcionamiento. A diferencia de otras tecnologías que dependen de la velocidad o la pulsación, la BCP utiliza un mecanismo de desplazamiento positivo rotativo que garantiza un manejo suave y constante de los fluidos más desafiantes.

Análisis Detallado de la Interacción Rotor-Estator

El corazón de la bomba de cavidad progresiva es el conjunto formado por el rotor y el estator. Este sistema, de aparente simplicidad, es el resultado de una geometría de alta precisión que define el rendimiento del equipo.

• El Rotor: Es un componente metálico, generalmente fabricado en acero de alta resistencia o acero inoxidable, que presenta una geometría de hélice simple con una sección transversal circular. Su forma es análoga a la de un sacacorchos alargado. Este rotor no gira sobre su propio centro, sino que describe un movimiento orbital excéntrico dentro del estator.

• El Estator: Es una camisa o tubo, típicamente de acero, revestido internamente con un elastómero flexible y resistente (como caucho o Viton®). La cavidad interna del estator está moldeada con una geometría de hélice doble y una sección transversal ovalada. La clave del diseño es que el paso de la hélice del estator es el doble que el del rotor, lo que permite que ambos componentes se acoplen con un "ajuste de interferencia", es decir, un sello hermético a lo largo de sus líneas de contacto.

Cuando el rotor gira dentro del estator, su movimiento excéntrico provoca que se formen una serie de cavidades selladas y discretas entre ambos componentes. A medida que el rotor continúa su rotación, estas cavidades "progresan" axialmente desde el puerto de succión de la bomba hasta el puerto de descarga, transportando el fluido contenido en ellas de manera suave y continua. Este mecanismo es puramente volumétrico; el caudal es directamente proporcional a la velocidad de rotación e independiente de la presión de descarga.

Para visualizar este complejo movimiento, se puede recurrir a animaciones 3D que ilustran claramente cómo el movimiento orbital del rotor genera el avance de las cavidades selladas, un concepto difícil de captar únicamente con diagramas estáticos.

Componentes Clave y su Rol en el Rendimiento

Más allá del rotor y el estator, el rendimiento y la durabilidad de una BCP dependen de un sistema de componentes diseñados para soportar las altas cargas y condiciones abrasivas de la construcción.

• Rotor: La selección del material y recubrimiento del rotor es crítica. Para aplicaciones de construcción que involucran cemento, grout o lodos abrasivos, se utilizan rotores de acero para herramientas o acero inoxidable 316 con un recubrimiento de cromo duro. Marcas como Moyno ofrecen recubrimientos patentados como Ultra-Shield® para maximizar la resistencia al desgaste y la corrosión.

• Estator: La composición del elastómero del estator debe ser compatible con el fluido bombeado. Materiales como Buna-N son comunes para lodos a base de agua, mientras que Viton® o EPDM se eligen para resistencia química o a temperaturas elevadas.

• Tren de Mando (Drive Train): El sistema de accionamiento es fundamental para la fiabilidad. Generalmente consiste en un motor eléctrico acoplado a un reductor de engranajes, ya que estas bombas operan a bajas velocidades, típicamente por debajo de 900 RPM. El motor transmite la potencia a través de un eje de transmisión robusto. Un componente clave son las juntas o articulaciones que conectan el eje motriz con el rotor y absorben las cargas radiales y axiales del movimiento excéntrico. Diseños avanzados han reemplazado las juntas de pasador tradicionales, que son un punto común de mantenimiento, por ejes de transmisión flexibles de titanio, eliminando una pieza de desgaste y simplificando drásticamente el mantenimiento.

El Resultado: Un Flujo Continuo, Suave y Sin Pulsaciones

El producto final de este diseño mecánico es una de las características más valiosas de la BCP: un flujo de salida constante, medido y libre de pulsaciones. A diferencia de las bombas de pistón o diafragma que generan un flujo intermitente, la BCP produce una corriente continua.

Esta característica es de vital importancia en la construcción moderna. Un flujo pulsante puede inducir vibraciones en las tuberías, afectar la precisión en aplicaciones de inyección y, lo más importante, dañar la estructura de materiales sensibles al cizallamiento. El bombeo suave de la BCP asegura que la integridad del fluido se mantenga desde la tolva de la bomba hasta el punto de aplicación.

La capacidad de la bomba para manejar materiales extremadamente robustos y abrasivos, combinada con su acción de bombeo inherentemente suave, crea una dualidad única. No se trata simplemente de una bomba para mover lodos, sino de un sistema de transferencia de precisión para materiales de ingeniería. Mientras que las bombas centrífugas utilizan alta velocidad y fuerza para mover lodos, lo que puede alterar la mezcla, la BCP transporta suavemente "bolsas" de material. Esto garantiza que un grout de alta especificación mantenga su homogeneidad, o que un concreto celular conserve la estructura de aire que le confiere sus propiedades aislantes. Este es el verdadero valor diferencial de la BCP en proyectos de construcción que exigen altos estándares de calidad y control de materiales.

Aplicaciones Estratégicas en la Construcción Mexicana

La versatilidad y robustez de la bomba de cavidad progresiva la convierten en una herramienta indispensable para una amplia gama de aplicaciones en el sector de la construcción en México. Su capacidad para manejar fluidos con altas concentraciones de sólidos, alta viscosidad y propiedades abrasivas resuelve muchos de los desafíos de bombeo más comunes en una obra.

Bombeo de Lodos y Aguas Residuales en Excavaciones y Obras

Uno de los usos más extendidos de la BCP es en la gestión de lodos y aguas cargadas de sólidos. En proyectos de cimentación profunda, construcción de túneles o en obras que requieren plantas de tratamiento de agua temporales, el manejo de lodos es una tarea crítica y a menudo problemática.

• Manejo de Lodos Diversos: Las BCP son excepcionalmente eficaces para bombear lodos primarios y secundarios, lodos espesados o deshidratados provenientes de filtros prensa. Su diseño les permite manejar materiales con más del 80% de contenido de sólidos, una capacidad que supera a muchas otras tecnologías de bombeo.

• Prevención de Atascos: El principio de cavidades progresivas es menos susceptible a los atascos causados por partículas abrasivas o materiales fibrosos que a menudo se encuentran en los lodos de construcción, en comparación con las bombas centrífugas donde estos materiales pueden obstruir el impulsor.

• Capacidad de Succión Profunda: Una ventaja operativa significativa es su alta capacidad de succión en seco, que puede alcanzar hasta 8.4 metros (28 pies) de elevación vertical. Esto permite colocar la bomba en la superficie para vaciar sumideros, zanjas o excavaciones profundas, eliminando la necesidad y los riesgos asociados con el uso de equipos sumergibles.

Inyección de Mortero y Grout para Cimentación y Estabilización

La inyección de morteros y lechadas de cemento (grouting) es una técnica fundamental para la estabilización de suelos, la cimentación de estructuras, el anclaje de pernos y el relleno de oquedades. La BCP, gracias a su flujo constante y su capacidad para generar altas presiones, es ideal para estas tareas de precisión.

• Modelos Especializados: Fabricantes como Moyno ofrecen series específicas, como la Serie L (modelos L4, L6, L8), diseñadas explícitamente para aplicaciones de grouting. Estos modelos están construidos para resistir la naturaleza altamente abrasiva del cemento, utilizando rotores con recubrimiento de cromo duro y carcasas de hierro fundido o acero inoxidable.

• Compatibilidad de Materiales: Son ideales para bombear lechadas de cemento puro (neat cement) y grouts premezclados de un solo paso. El flujo sin pulsaciones asegura una inyección uniforme y controlada, crucial para garantizar la integridad estructural del relleno.

• Advertencia Crítica de Aplicación: Es de suma importancia destacar una limitación técnica clave. Las bombas de cavidad progresiva no son recomendadas para grouts de dos pasos (como Benseal de malla 8). El movimiento de rotación de la bomba puede generar un cizallamiento excesivo (over-shear) en este tipo de mezclas, alterando sus propiedades y provocando el taponamiento de las líneas de inyección (tremie lines). Esta es una consideración de ingeniería fundamental que debe ser respetada para evitar fallas costosas en la operación.

Manejo de Concreto Celular y Materiales Aislantes Ligeros

El concreto celular es un material de construcción ligero que gana popularidad en México por sus excelentes propiedades de aislamiento térmico y acústico. Su estructura se basa en la inclusión de millones de burbujas de aire en una mezcla de mortero. Preservar esta estructura durante el bombeo es esencial para mantener sus propiedades.

• Bombeo de Bajo Cizallamiento: Aquí es donde la acción de bombeo suave de la BCP se convierte en una ventaja decisiva. A diferencia de otras bombas que pueden agitar violentamente el material, la BCP transporta el concreto celular de forma delicada, minimizando el daño por cizallamiento y aplastamiento. Esto asegura que la estructura de burbujas permanezca intacta, garantizando que el material aplicado cumpla con las especificaciones de diseño para aislamiento y densidad.

• Eficiencia en la Aplicación: El uso de una BCP permite una aplicación rápida y precisa del concreto celular para la creación de contrapisos, rellenos ligeros en cubiertas y forjados, y carpetas de nivelación autonivelantes. La capacidad de bombear el material a través de mangueras a largas distancias optimiza la logística en obra y reduce la mano de obra.

Otras Aplicaciones Relevantes

La versatilidad de la BCP se extiende a otras áreas clave en un proyecto de construcción:

• Lechada de Cal Hidratada: Comúnmente utilizada para la estabilización y tratamiento de suelos, la lechada de cal es un fluido que las BCP pueden manejar con facilidad.

• Lodos Bentoníticos: En aplicaciones de perforación para pilotes o muros pantalla, las BCP son eficaces para la circulación y manejo de lodos bentoníticos, que son viscosos y abrasivos.

• Recubrimientos y Pastas: Su capacidad para manejar arcillas, yeso y pastas de silicato las hace aptas para sistemas de aplicación de recubrimientos especiales.

• Dosificación de Aditivos: En plantas de tratamiento de agua en sitio o en procesos de mezclado de concreto, los modelos más pequeños de BCP se utilizan para la dosificación precisa de aditivos químicos, polímeros y floculantes, gracias a su flujo volumétrico predecible.

Análisis Comparativo: Bomba de Cavidad Progresiva vs. Alternativas

La selección del equipo de bombeo correcto es una decisión técnica y económica crucial en cualquier proyecto de construcción. La bomba de cavidad progresiva, aunque altamente capaz, no es una solución universal. Su rendimiento y costo deben ser evaluados en comparación con otras tecnologías comúnmente utilizadas en la obra, como las bombas centrífugas para lodos y las bombas de diafragma operadas por aire (AODD).

La siguiente tabla comparativa resume las fortalezas y debilidades de cada tecnología en función de los parámetros más relevantes para un entorno de construcción.

Ventajas Clave para el Entorno de Construcción en México

El análisis comparativo revela por qué la BCP es una opción estratégica para ciertos desafíos en el contexto de las obras en México:

1. Bombeo a Larga Distancia y Alta Presión: En proyectos de gran envergadura como desarrollos habitacionales, parques industriales o infraestructura lineal (tuberías, carreteras), es común la necesidad de transportar fluidos a cientos de metros. La BCP puede generar altas presiones de forma sostenida, permitiendo el uso de una sola bomba para cubrir largas distancias. Esto elimina la necesidad de instalar múltiples bombas centrífugas en serie, lo que simplifica drásticamente la instalación, reduce los puntos de falla y permite el uso de tuberías de menor diámetro, generando ahorros significativos en el costo del proyecto.

2. Control Preciso del Flujo: En aplicaciones como la inyección de grout para anclajes o la dosificación de aditivos químicos, el control del volumen es crítico. El flujo de una BCP es directamente proporcional a su velocidad de rotación. Al acoplar la bomba a un variador de frecuencia (VFD), el operador puede ajustar el caudal con una precisión excepcional (típicamente +/−1%), asegurando que se inyecte la cantidad exacta de material requerida por la especificación de ingeniería.

Desventajas y Consideraciones Críticas

A pesar de sus ventajas, la selección de una BCP debe hacerse con pleno conocimiento de sus limitaciones operativas:

• Prohibición de Funcionamiento en Seco: Esta es la regla de oro para cualquier BCP. El ajuste de interferencia entre el rotor y el estator genera fricción, y el fluido bombeado actúa como lubricante y refrigerante. Operar la bomba en seco, incluso por menos de un minuto, generará un calor intenso que destruirá el estator elastomérico, resultando en una reparación costosa y un tiempo de inactividad significativo. Esta es la causa más común de falla en estas bombas.

• Tamaño y Huella: Debido a su diseño alargado (rotor, estator, tren de mando), las BCP tienden a ocupar más espacio físico que una bomba centrífuga de caudal equivalente. Esto debe ser considerado en la planificación de la disposición de equipos en áreas con espacio limitado.

• Consumo Energético: La fricción inherente al mecanismo de rotor-estator puede resultar en un mayor consumo de energía en comparación con otras tecnologías de bombeo eléctrico para fluidos de baja viscosidad. Aunque son eficientes para mover fluidos espesos, su costo operativo energético puede ser un factor a considerar en aplicaciones de largo plazo.

• Sensibilidad a Obstrucciones Grandes: Si bien manejan sólidos y abrasivos de manera excepcional, las BCP son vulnerables a objetos grandes, duros o fibrosos (trapos, escombros de madera, varillas) que pueden entrar en la línea de succión. Estos objetos pueden bloquear las cavidades y detener la bomba. Para aplicaciones donde este riesgo es alto, como el bombeo de desagüe bruto, a menudo se recomienda instalar una unidad trituradora en la entrada de la bomba para protegerla.

Guía de Instalación y Mantenimiento para Máxima Vida Útil

La robustez de una bomba de cavidad progresiva no es una garantía de longevidad si no se siguen los procedimientos adecuados de instalación y mantenimiento. Dada la inversión que representa este equipo, implementar un protocolo riguroso desde el día uno es esencial para proteger el activo y asegurar su rendimiento a largo plazo. Un mantenimiento deficiente, especialmente el descuido de la lubricación o la operación en seco, puede llevar a fallas prematuras y costosas.

Instalación en Obra: Cimentación, Alineación y Conexiones

Una instalación correcta es la base para una operación libre de problemas. Las vibraciones y desalineaciones son los principales enemigos de los componentes mecánicos de la bomba.

• Cimentación: La placa de asiento de la bomba y el motor debe montarse sobre una base de concreto sólida y nivelada. Se recomienda que esta sub-base sea entre 10 cm y 20 cm más larga y ancha que la placa de asiento metálica. Se deben prever pernos de anclaje embebidos en el concreto para fijar firmemente la unidad.

• Montaje y Nivelación: La placa de asiento se coloca sobre los pernos de anclaje, utilizando cuñas de madera o metal para lograr una nivelación precisa (ej. a 0.3175 cm a lo largo y 0.223 cm a lo ancho). Una vez nivelada, el espacio entre la placa y la base de concreto se rellena con una lechada epóxica (grout) de alta resistencia y sin contracción. Este paso es crucial para crear un soporte completo y uniforme que absorba las vibraciones.

• Tuberías: La configuración de las tuberías es vital para el rendimiento hidráulico. La tubería de succión debe tener un diámetro igual o superior al de la brida de entrada de la bomba y ser lo más corta y recta posible para minimizar las pérdidas por fricción y prevenir la cavitación. Es altamente recomendable instalar conexiones flexibles en las bridas de succión y descarga para aislar la bomba de las tensiones de la tubería y absorber cualquier vibración residual.

Puesta en Marcha: Procedimientos de Cebado y Ajustes Operativos

La puesta en marcha inicial es un momento crítico que define la vida útil de los componentes.

• Cebado: Aunque las BCP son autocebantes y pueden generar un vacío para succionar el fluido desde un nivel inferior, nunca deben arrancarse completamente en seco. Durante el primer arranque, es imperativo que la carcasa de la bomba y la línea de succión se llenen manualmente con el fluido a bombear (o un líquido compatible). Esto proporciona la lubricación inicial indispensable para el estator. Una vez que la bomba está cebada, su capacidad de autocebado mantendrá la línea cargada, siempre que no haya fugas de aire en la succión.

• Ajustes Operativos: Antes de arrancar, se debe verificar que la dirección de rotación del motor sea la correcta, según lo indicado en la carcasa de la bomba. Una rotación inversa no dañará la bomba inmediatamente, pero bombeará en la dirección opuesta. Si la bomba está equipada con un variador de frecuencia (VFD), la velocidad debe ajustarse gradualmente. Para fluidos más viscosos o abrasivos, operar a una velocidad más baja reduce el desgaste del rotor y el estator y prolonga su vida útil.

Tabla de Mantenimiento Preventivo: Checklist para Operaciones en Obra

El mantenimiento preventivo no es una opción, es una necesidad operativa. Un programa estructurado es la mejor herramienta para evitar paradas no planificadas y maximizar el retorno de la inversión.

Marco Regulatorio y de Seguridad en México (NOM)

La operación de maquinaria pesada en un sitio de construcción en México está rigurosamente regulada por un conjunto de Normas Oficiales Mexicanas (NOM) emitidas por la Secretaría del Trabajo y Previsión Social (STPS) y la Secretaría de Energía (SENER). El cumplimiento de estas normativas no es opcional; es una obligación legal del patrón para garantizar la seguridad de los trabajadores y la integridad de las instalaciones. La instalación y operación de una bomba de cavidad progresiva implican responsabilidades en al menos tres áreas regulatorias clave.

Seguridad de Maquinaria (NOM-004-STPS-1999)

Esta norma establece las condiciones de seguridad para la maquinaria y equipo en los centros de trabajo. Para una bomba de cavidad progresiva, esto implica:

• Estudio de Riesgo Potencial: El patrón está obligado a realizar un análisis de los riesgos generados por el equipo, identificando peligros como partes en movimiento, generación de calor y riesgos eléctricos.

• Protectores de Seguridad: Todas las partes móviles que transmiten energía, como el eje de transmisión y el acoplamiento entre el motor y la bomba, deben estar cubiertas por guardas fijas que impidan el contacto accidental.

• Paro de Urgencia: La bomba debe contar con un dispositivo de paro de emergencia, claramente identificado y de fácil acceso para el operador, que pueda detener su funcionamiento de inmediato en caso de una situación peligrosa.

• Procedimientos de Bloqueo y Etiquetado (LOTO): Antes de realizar cualquier tarea de mantenimiento, se debe implementar un procedimiento formal para desenergizar la bomba. Esto incluye bloquear la energía eléctrica en el tablero principal, colocar candados de seguridad y tarjetas de aviso que indiquen que el equipo está en mantenimiento y no debe ser operado.

Seguridad Eléctrica (NOM-001-SEDE-2012)

Esta norma rige todas las instalaciones eléctricas para la utilización de energía. El motor que acciona la bomba es una carga eléctrica significativa y su instalación debe cumplir con especificaciones estrictas:

• Conductores y Canalizaciones: Los cables que alimentan el motor deben tener el calibre adecuado para la corriente que consume, considerando la distancia desde el tablero para evitar caídas de tensión. Deben estar protegidos en canalizaciones (tubería conduit) apropiadas para el entorno de la construcción.

• Protección contra Sobrecorriente: El circuito del motor debe estar protegido por un interruptor termomagnético o un guardamotor correctamente dimensionado para proteger tanto contra sobrecargas como contra cortocircuitos.

• Sistema de Puesta a Tierra: La carcasa del motor y la estructura metálica de la bomba deben estar conectadas de manera efectiva a un sistema de puesta a tierra. Esto es fundamental para proteger al personal de descargas eléctricas en caso de una falla en el aislamiento del motor.

• Personal Calificado: Todas las instalaciones eléctricas deben ser realizadas y supervisadas por personal calificado, con el conocimiento y la experiencia necesarios para trabajar de forma segura con sistemas eléctricos.

Sistemas a Presión (NOM-020-STPS-2011)

Aunque la bomba en sí misma no es un recipiente sujeto a presión, es el componente que genera la presión en todo el sistema de tuberías de descarga. Por lo tanto, el sistema en su conjunto puede estar sujeto a los requisitos de esta norma.

• Clasificación del Equipo: El patrón debe clasificar el sistema (considerando la tubería y cualquier tanque acumulador) en una de tres categorías (I, II o III) basándose en el tipo de fluido, la presión máxima de operación y el volumen total del sistema. Los equipos de Categoría I son de bajo riesgo, mientras que los de Categoría III son de alto riesgo y requieren un control más estricto.

• Dispositivos de Relevo de Presión: El sistema de descarga debe estar equipado con una válvula de seguridad o de alivio de presión, calibrada a una presión que no exceda la presión máxima de trabajo permitida por los componentes del sistema (tuberías, mangueras, válvulas). Esto protege el sistema contra una sobrepresión peligrosa en caso de un bloqueo en la línea.

• Expediente Técnico: Para los equipos clasificados en las Categorías II y III, la norma exige mantener un expediente técnico que incluya planos, memoria de cálculo, registros de pruebas de presión y programas de mantenimiento. Para la Categoría III, se requiere un dictamen de una Unidad de Verificación acreditada.

La integración de estas normativas en la planificación y operación de una bomba de cavidad progresiva no debe verse como una carga administrativa, sino como un marco de gestión de riesgos. Un gerente de proyecto que comprende y aplica estas NOM no solo cumple con la ley, sino que también fomenta un entorno de trabajo más seguro, previene accidentes costosos y protege la reputación de la empresa.

Análisis de Costos y Retorno de Inversión (ROI) para Proyectos en México

La decisión de adquirir una bomba de cavidad progresiva debe basarse en un análisis financiero riguroso que vaya más allá del precio de compra inicial. Es fundamental evaluar el Costo Total de Propiedad (TCO, por sus siglas en inglés) y el Retorno de Inversión (ROI), considerando los costos de instalación, operación, mantenimiento y, sobre todo, el impacto en la eficiencia general del proyecto.

Desglose de la Inversión Inicial (CAPEX)

La inversión de capital inicial para un sistema de bombeo de cavidad progresiva incluye varios componentes:

• Costo del Equipo: El precio de una bomba de cavidad progresiva varía significativamente según su tamaño, materiales de construcción y marca. A modo de referencia, una bomba de 5 HP de uso industrial puede oscilar entre $11,000 MXN y más de $18,000 MXN para modelos centrífugos o hidroneumáticos. Las bombas de cavidad progresiva, por su naturaleza especializada, suelen ubicarse en el rango superior de este espectro o por encima, con precios que pueden ir desde $1,500 USD hasta más de $6,000 USD en el mercado internacional, dependiendo de la configuración.

• Costos de Instalación: Estos costos, a menudo subestimados, son una parte sustancial del CAPEX.

  • Tuberías y Accesorios: El costo de la tubería de acero al carbón necesaria para las líneas de succión y descarga es un factor importante. Por ejemplo, un tramo de 6.4 metros de tubería de 3 pulgadas Cédula 40 puede costar alrededor de $1,820 MXN , mientras que la tubería sin costura Cédula 80 puede costar aproximadamente $1,377 MXN por metro.

  • Válvulas: Se requieren válvulas de aislamiento (compuerta o bola) y de retención. Una válvula de compuerta de acero inoxidable bridada de 3 pulgadas puede costar desde $2,100 MXN hasta más de $16,000 MXN, dependiendo de la clase de presión y la marca.

  • Instalación Eléctrica y Cimentación: Se deben presupuestar los costos de la base de concreto, la lechada epóxica, y la instalación eléctrica completa (cableado, tubería conduit, interruptores) realizada por un electricista calificado.

Tabla de Análisis de Costos Operativos (OPEX)

El OPEX representa el costo continuo de operar y mantener la bomba a lo largo de su vida útil. Un análisis detallado es clave para entender el verdadero costo del equipo.

El Argumento del ROI: Cómo la Eficiencia Justifica el Costo Inicial

A pesar de un CAPEX potencialmente más alto en comparación con alternativas como las bombas centrífugas, la BCP puede ofrecer un ROI superior en aplicaciones críticas, especialmente cuando se consideran los costos indirectos y los riesgos del proyecto. El verdadero valor de la inversión no reside en el precio de compra, sino en la mitigación de costos mucho mayores.

1. Reducción del Tiempo de Inactividad: En una aplicación de bombeo de lodos o grout, un atasco en una bomba menos capaz puede detener una operación completa, con costos asociados a la mano de obra inactiva, el alquiler de otros equipos y los retrasos en el cronograma del proyecto. La fiabilidad de la BCP en el manejo de sólidos reduce drásticamente este riesgo.

2. Garantía de Calidad del Material: Al bombear materiales de ingeniería como grout o concreto celular, el daño por cizallamiento puede hacer que el material no cumpla con las especificaciones, lo que podría requerir su remoción y reemplazo. El costo de este reproceso (material, mano de obra, demolición) puede superar con creces el costo de la bomba. La acción de bombeo suave de la BCP actúa como un seguro de calidad.

3. Ahorros en Instalación: Como se mencionó anteriormente, la capacidad de bombeo a alta presión y larga distancia puede eliminar la necesidad de equipos adicionales y reducir los costos de tuberías, un ahorro directo en el CAPEX del sistema global.

4. Mayor Vida Útil: Con un programa de mantenimiento preventivo riguroso, los componentes de una BCP de alta calidad pueden durar varios años, incluso en aplicaciones abrasivas. Esto reduce la frecuencia de reemplazos y el costo total de propiedad a largo plazo.

Considerando que el costo de la construcción en México ha aumentado a un ritmo superior a la inflación general , y con variaciones significativas en los costos por región , la optimización de la eficiencia operativa y la minimización de riesgos imprevistos son más cruciales que nunca. Invertir en una bomba de cavidad progresiva para una aplicación crítica no es un gasto, es una decisión estratégica que protege el presupuesto y el cronograma del proyecto.

Selección de Proveedores y Soporte Técnico en México

La selección de una bomba de cavidad progresiva va más allá de la simple comparación de especificaciones técnicas y precios. La elección del proveedor adecuado, que ofrezca un sólido soporte técnico local y una cadena de suministro de refacciones confiable, es un factor igualmente crítico para el éxito a largo plazo de la inversión. En un país con la geografía y la diversidad logística de México, tener un socio comercial cercano puede marcar la diferencia entre una reparación rápida y semanas de inactividad costosa.

Principales Fabricantes y Distribuidores con Presencia Nacional

Varias marcas de renombre mundial en la tecnología de cavidad progresiva tienen una fuerte presencia en México a través de una red de distribuidores autorizados y oficinas de ventas. Entre las marcas más destacadas se encuentran:

• Moyno/Mono: Como pioneros de la tecnología, son un referente en la industria. Sus productos son distribuidos por empresas como AFFISA Industrial , Grupo Lumot y Ecoflusa (Equipos y Control de Fluidos S.A. de C.V.).

• Seepex: Un fabricante alemán líder conocido por su amplia gama de bombas y soluciones personalizadas. En México, son representados por distribuidores como ProdetecS y Delphy Bombas y Equipos.

• Netzsch: Otro importante fabricante alemán con una fuerte presencia en el mercado mexicano, ofreciendo soluciones para diversas industrias. Sus bombas son distribuidas por DGRP-Global.

• INOXPA: Fabricante español con enfoque en bombas sanitarias, pero que también ofrece bombas de cavidad progresiva para diversas aplicaciones industriales a través de su filial en México.

Al evaluar a los proveedores, es recomendable contactar directamente a estos distribuidores para discutir los requerimientos específicos de la aplicación. Empresas como AFF Industrial , Grupo Lumot y ProdetecS no solo venden el equipo, sino que también ofrecen la asesoría técnica necesaria para seleccionar los materiales y la configuración correctos.

La Importancia de la Disponibilidad de Refacciones y Servicio Local

En el entorno de una obra, el tiempo es dinero. La falla de un equipo crítico como una bomba puede paralizar una operación completa. Por esta razón, la decisión de compra no debe basarse únicamente en el costo inicial del equipo. Se deben considerar los siguientes factores:

• Inventario de Refacciones: ¿El distribuidor local cuenta con un inventario de las piezas de desgaste más comunes, como rotores, estatores y sellos mecánicos? Esperar semanas por una importación no es una opción viable para un proyecto en marcha.

• Soporte Técnico en Campo: ¿El proveedor tiene personal técnico capacitado que pueda desplazarse a la obra para diagnosticar problemas, supervisar la instalación o realizar reparaciones complejas? La proximidad geográfica del soporte técnico es una ventaja invaluable.

• Flexibilidad y Compatibilidad: Algunos distribuidores, como AFF Industrial, destacan su capacidad para refaccionar equipos de marcas competidoras y ofrecer "partes universales". Esta flexibilidad puede ser extremadamente útil para empresas que operan con una flota de equipos de diferentes fabricantes, simplificando la gestión de mantenimiento y refacciones.

Para un gerente de proyecto en México, establecer una relación con un distribuidor confiable y con una sólida infraestructura de postventa es tan importante como elegir la bomba correcta. Este socio comercial se convierte en una extensión del equipo de mantenimiento, asegurando que la operación de bombeo se mantenga fluida, eficiente y rentable a lo largo de toda la vida del proyecto.

Preguntas Frecuentes (FAQ) sobre el Funcionamiento de la Bomba Moyno

¿Una bomba Moyno puede funcionar en seco?

No, es el error más crítico que se puede cometer. El funcionamiento en seco, incluso por menos de un minuto, genera un calor por fricción que destruye el estator de elastómero, ya que el fluido bombeado actúa como lubricante y refrigerante. Esta es la causa más común de fallas costosas.

¿Qué pasa si la bomba Moyno gira al revés?

La bomba no sufrirá un daño inmediato, pero bombeará en la dirección opuesta a la diseñada, es decir, intentará mover el fluido desde la descarga hacia la succión. Es fundamental verificar la dirección de giro correcta, indicada en la carcasa, antes de la puesta en marcha definitiva.

¿Qué es mejor, una bomba Moyno o una centrífuga para lodos?

Depende de la aplicación. La bomba Moyno (de cavidad progresiva) es superior para lodos muy viscosos, con alto contenido de sólidos y abrasivos, o cuando se necesita un flujo constante y sin pulsaciones. La bomba centrífuga puede ser más económica inicialmente y es eficiente para grandes volúmenes de lodos de baja viscosidad, pero pierde eficiencia drásticamente con la viscosidad y sufre mayor desgaste por abrasión.

¿Cómo se cambia el estator de una bomba Moyno?

El cambio del estator tradicionalmente requiere desensamblar parte de la bomba para acceder a los componentes internos. Sin embargo, modelos modernos como los de la línea EZstrip están diseñados para un "mantenimiento en sitio", permitiendo retirar el rotor y el estator sin necesidad de desconectar el cuerpo de la bomba de la tubería, lo que reduce significativamente el tiempo de inactividad.

¿Qué tan viscoso puede ser el fluido?

Las bombas de cavidad progresiva son especialistas en fluidos de alta viscosidad. Son capaces de manejar materiales de hasta 1,000,000 de centipoises (cps), lo que incluye pastas espesas, lodos, geles y otros productos que no pueden ser bombeados por otras tecnologías.

¿Cuál es el mantenimiento más importante para una bomba de cavidad progresiva?

El mantenimiento más crucial es la inspección periódica del rotor y el estator para detectar signos de desgaste, así como asegurar la correcta lubricación de los cojinetes y sellos. Sin embargo, la medida preventiva más importante es evitar en todo momento la operación en seco para proteger la vida útil del estator.

¿Por qué se usa una bomba Moyno para concreto celular?

Se utiliza por su acción de bombeo suave y de bajo cizallamiento. A diferencia de otras bombas, la de cavidad progresiva transporta el concreto celular de forma delicada, sin destruir la estructura de burbujas de aire que le confiere sus propiedades de aislamiento y ligereza. Esto garantiza que el material aplicado cumpla con las especificaciones de diseño.

¿Se necesita cebar una bomba de cavidad progresiva?

Sí. Aunque son autocebantes y tienen una excelente capacidad de succión (hasta 8.4 metros), nunca deben arrancarse completamente en seco. Durante la primera puesta en marcha, es indispensable llenar manualmente la carcasa con líquido para proporcionar la lubricación inicial entre el rotor y el estator. Una vez cebada, mantendrá la succión siempre que no haya fugas de aire en la línea.

Videos Relacionados y Útiles: Animaciones y Mantenimiento

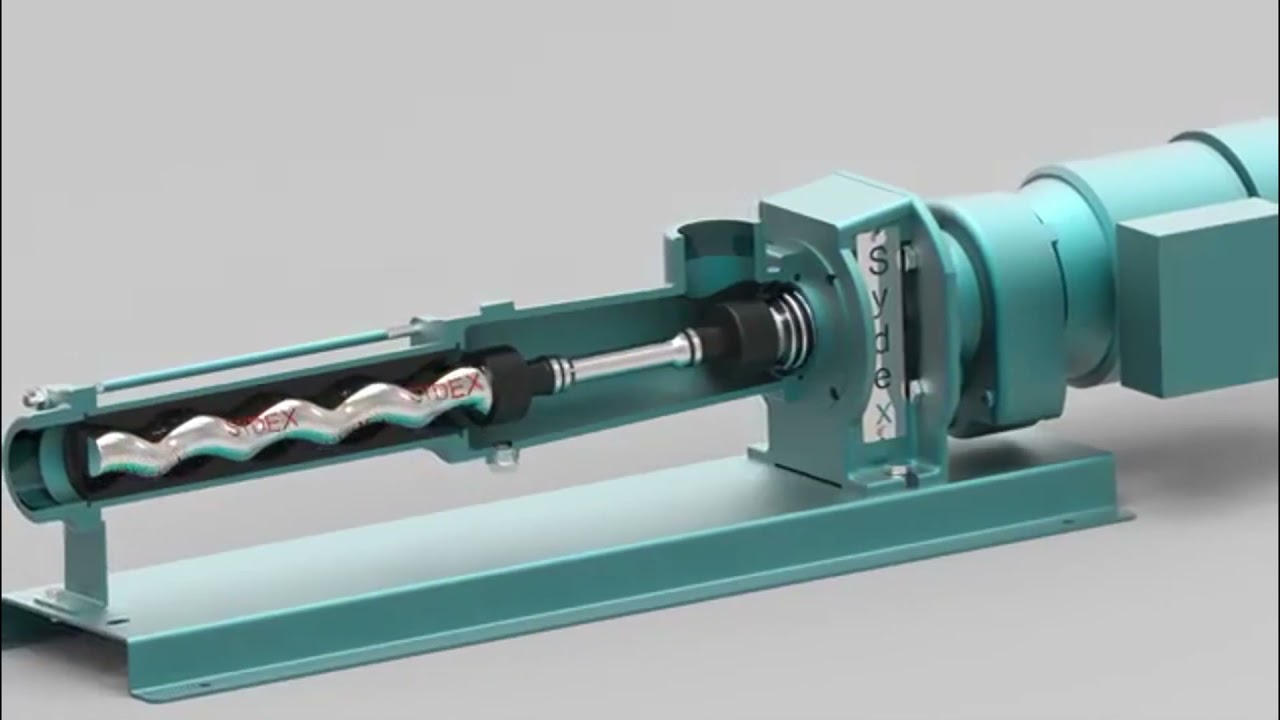

Sydex Pump: Funcionamiento de bomba de cavidad progresiva

Animación 3D que ilustra el principio de funcionamiento de una bomba de cavidad progresiva, mostrando la interacción entre el rotor y el estator.

Desarme y Armado de Bomba Helicoidal Sanitaria INOXPA KSF30

Video tutorial que muestra el proceso paso a paso para desarmar y volver a armar una bomba helicoidal, útil para entender el mantenimiento básico.

Conclusión: La Solución Robusta para los Fluidos más Exigentes de la Construcción

La bomba de cavidad progresiva se consolida como una tecnología de bombeo especializada y de alto rendimiento, cuya aplicación en la industria de la construcción en México ofrece soluciones definitivas a desafíos que los equipos convencionales no pueden resolver con la misma eficacia y fiabilidad. Este análisis ha demostrado que su valor no reside en ser una bomba de uso general, sino en su capacidad para actuar como una herramienta de precisión en las condiciones más adversas.

La propuesta de valor única de la BCP se resume en su dualidad de "precisión robusta". Por un lado, su construcción con materiales de alta resistencia y su principio de funcionamiento le permiten manejar los fluidos más difíciles del sitio de obra —lodos con más del 80% de sólidos, morteros abrasivos y lechadas viscosas— con una tenacidad inigualable. Por otro lado, su acción de bombeo suave, volumétrica y sin pulsaciones protege la integridad de materiales de ingeniería sensibles, como el concreto celular y los grouts de alta especificación, garantizando que sus propiedades de diseño se mantengan intactas hasta el punto de aplicación.

Sin embargo, el éxito de su implementación depende de un enfoque integral. La selección debe ser meticulosa, la instalación precisa, la operación vigilante y el mantenimiento programado y riguroso. Al considerar el marco regulatorio mexicano y realizar un análisis de Costo Total de Propiedad, queda claro que entender el bomba moyno funcionamiento es clave. A pesar de su mayor inversión inicial, representa una decisión estratégica inteligente que protege el presupuesto y el cronograma del proyecto, traduciéndose en eficiencia, calidad y rentabilidad.

Glosario de Términos

• Bomba de Cavidad Progresiva: Bomba de desplazamiento positivo que utiliza un rotor helicoidal (tornillo) que gira dentro de un estator para crear cavidades que mueven el fluido de manera continua y con baja pulsación.

• Estator: Componente fijo y hueco de la bomba, usualmente con un revestimiento interno de elastómero (caucho), que tiene una geometría de hélice doble donde gira el rotor.

• Rotor: Componente metálico giratorio con forma de hélice simple que se mueve de forma excéntrica dentro del estator, creando y desplazando las cavidades selladas que transportan el fluido.

• Viscosidad: Medida de la resistencia de un fluido a fluir. Las bombas de cavidad progresiva son ideales para fluidos de alta viscosidad (espesos o pegajosos).

• Abrasividad: Capacidad de un fluido, debido a su contenido de partículas sólidas, de desgastar las superficies por fricción. Los componentes de la bomba deben ser de materiales resistentes a la abrasión.

• Caudal: El volumen de fluido que la bomba desplaza en una unidad de tiempo. En una BCP, el caudal es directamente proporcional a la velocidad de rotación (RPM).

• Cebado: Proceso de llenar la carcasa de la bomba y la línea de succión con líquido antes del primer arranque para asegurar la lubricación inicial del estator y evitar el dañino funcionamiento en seco.
