Dala intermedia de 20 x 20 cms de concreto f’c=150 kg/cm2 y armex 15×20-4, incluye: cimbrado, descimbrado, materiales, fabricacion de concreto, colado, mano de obra y herramienta.

El Refuerzo a Media Altura: Todo sobre la Dala Intermedia en Muros. ¿Qué evita que un muro muy alto se pandee o se vuelque como una ficha de dominó? La respuesta es un "cinturón" de concreto a media altura: la dala intermedia.

Una dala intermedia es una viga o cadena de concreto armado que se construye horizontalmente a una altura intermedia en muros de mampostería de gran altura. Su función es crítica: proporcionar arriostramiento o soporte lateral para reducir la esbeltez del muro, un factor que mide qué tan propenso es a doblarse o pandearse. Sin este refuerzo, un muro alto y delgado es vulnerable a las fuerzas horizontales, como las generadas por un sismo o la presión del viento, pudiendo fallar de manera catastrófica. En esta guía completa, desglosaremos su función estructural, su proceso constructivo paso a paso y un análisis detallado de su costo por metro lineal, todo basado en la normativa y prácticas de construcción vigentes en México para el año 2025.

La Dala Intermedia en el Sistema de Mampostería Confinada

Para entender la dala intermedia, primero hay que comprender el sistema constructivo más utilizado para viviendas en México: la mampostería confinada. Este sistema no depende únicamente de la resistencia de los tabiques o blocks; su fortaleza radica en que los muros están "confinados" o abrazados por un marco de concreto armado compuesto por elementos verticales (castillos) y horizontales (dalas). Imagina una "jaula de concreto" que encierra y da soporte al muro de mampostería, otorgándole la capacidad de resistir fuerzas sísmicas sin desmoronarse. Dentro de esta jaula, cada dala tiene una función específica.

La Dala de Desplante (La Base)

Es la primera dala que se construye, directamente sobre la cimentación. Su función es triple: distribuir uniformemente el peso del muro sobre el cimiento, proteger las primeras hiladas de la humedad del suelo y servir como anclaje inicial para los castillos. Es el cimiento horizontal del muro.

La Dala Intermedia (El Arriostramiento a Media Altura)

Este es el elemento central de nuestra guía. A diferencia de las otras dalas, su propósito no es soportar cargas verticales directas (como el peso de una losa), sino actuar como un refuerzo lateral. Se introduce en muros de gran altura para "partir" la altura del muro en dos secciones más pequeñas y estables, evitando así el pandeo.

La Dala de Cerramiento (El Remate Superior)

También conocida como cadena de coronación, es la dala que se coloca en la parte superior del muro. Su función es "cerrar" o "amarrar" la parte superior de todos los castillos y muros de un nivel, creando un diafragma rígido que distribuye las cargas de la losa de techo o entrepiso de manera uniforme.

El Sistema Completo: Una Jaula de Concreto que da Resistencia al Muro

La verdadera magia del sistema de mampostería confinada reside en la continuidad y conexión monolítica de estos elementos. Las varillas de los castillos se anclan desde la cimentación, atraviesan la dala de desplante, se conectan con el acero de la dala intermedia y finalmente se anclan en la dala de cerramiento. Este entramado continuo de acero, embebido en concreto, es lo que transforma un simple muro de piezas apiladas en un panel estructural resistente y dúctil, capaz de soportar los rigores de las zonas sísmicas de México. La falla en el anclaje de cualquiera de estos elementos, especialmente la dala intermedia, rompe la integridad de esta "jaula" y compromete la seguridad de toda la estructura.

Proceso Constructivo de una Dala Intermedia

La construcción de una dala intermedia sigue un proceso lógico y secuencial que se integra con el levantamiento del muro. La atención al detalle en cada paso es fundamental para garantizar su función estructural.

1. Levantamiento del Muro hasta la Altura de Diseño de la Dala

El proceso comienza con la construcción del muro de mampostería (ya sea de block de concreto o tabique rojo) desde la dala de desplante hacia arriba. Los albañiles levantan el muro hilada por hilada hasta alcanzar la altura exacta especificada en los planos estructurales para la dala intermedia. Esta altura no es arbitraria; es el resultado de un cálculo de ingeniería para controlar la esbeltez del muro.

2. Habilitado y Anclaje del Acero de Refuerzo a los Castillos

Este es el paso más crítico para la integridad estructural. Se coloca el "esqueleto" de acero de la dala. Este puede ser un producto prefabricado como el Armex o un armado hecho en sitio con varillas corrugadas (generalmente de 3/8") y estribos de alambrón (de 1/4"). Lo crucial es el anclaje: las varillas longitudinales de la dala deben doblarse en forma de gancho a 90 grados en sus extremos y amarrarse firmemente con alambre recocido a las varillas verticales de los castillos que confinan el muro. Este anclaje, con una longitud de traslape de al menos 30 a 40 cm, es lo que garantiza que la "jaula de concreto" quede perfectamente cerrada y funcione como un sistema unificado.

3. Habilitado y Montaje de la Cimbra

Una vez que el acero está correctamente colocado y anclado, los carpinteros de obra negra construyen la cimbra o encofrado. Se trata de un molde, generalmente de duela de pino, que se coloca a ambos lados del muro para contener el concreto fresco. La cimbra debe ser rígida, estar perfectamente a nivel y plomo, y sus juntas deben estar bien selladas para evitar fugas de lechada. Antes de cerrar el molde, se aplica un agente desmoldante para facilitar su retiro posterior.

4. Vaciado, Vibrado y Curado del Concreto

Con la cimbra y el acero listos y revisados, se procede al vaciado (colado) del concreto, que para este elemento suele tener una resistencia a la compresión (f′c) de 150 kg/cm². Durante el vaciado, es indispensable vibrar el concreto, ya sea con un vibrador mecánico o picando con una varilla y dando golpes suaves a la cimbra. Esto elimina las burbujas de aire atrapadas, evitando la formación de "hormigueros" o huecos que debilitan la estructura. Tras el colado, inicia el curado: se debe mantener la dala húmeda durante varios días (generalmente de 3 a 7) para que el concreto alcance su máxima resistencia.

5. Continuación del Muro sobre la Dala ya Endurecida

No se debe continuar levantando el muro sobre la dala recién colada. Es imperativo esperar a que el concreto haya fraguado y adquirido una resistencia suficiente para soportar el peso de las hiladas superiores. Este periodo de espera, combinado con un buen curado, es esencial para no comprometer la calidad del elemento estructural.

Desglose de Materiales y Oficios Involucrados

La ejecución de una dala intermedia es un trabajo de equipo que requiere la coordinación de varios oficios especializados y el uso de materiales específicos.

Cantidad de Materiales por Metro Lineal de Dala

Para facilitar la presupuestación y planificación de una obra, es útil conocer el consumo de materiales por unidad. La siguiente tabla presenta una estimación para construir 1 metro lineal (ML) de una dala intermedia estándar de 15x20 cm.

Análisis de Precio Unitario (APU) - 1 Metro Lineal de Dala Intermedia

A continuación, se presenta un Análisis de Precio Unitario (APU) como una estimación proyectada para 2025, basado en costos de finales de 2024 y tendencias de inflación en el sector de la construcción en México. Este análisis desglosa cada componente del costo para 1 metro lineal de una dala de 15x20 cm.

Advertencia: Los costos aquí presentados son una referencia para la zona Centro de México y pueden variar significativamente según la región, el proveedor, el volumen de la obra y la inflación.

Este análisis revela que la mano de obra representa una porción significativa del costo total, lo que hace que los proyectos sean sensibles a las variaciones salariales regionales y a la disponibilidad de personal calificado.

Normativa, Permisos y Seguridad: Construye con Confianza

Construir un elemento estructural como la dala intermedia no es solo una cuestión de materiales y mano de obra; implica cumplir con normativas estrictas, obtener los permisos correspondientes y garantizar la seguridad en el sitio de trabajo.

¿Cuándo es Obligatoria una Dala Intermedia según las NTC?

Esta es la pregunta técnica más importante. La obligatoriedad de una dala intermedia no es una opinión, sino un requisito explícito en las Normas Técnicas Complementarias para Diseño y Construcción de Estructuras de Mampostería (NTC-M) de México.

La norma se basa en el concepto de esbeltez de un muro, que es la relación entre su altura libre no soportada (h′) y su espesor (t). Un muro muy alto y delgado es muy "esbelto" y propenso al pandeo. Para evitar esto, la NTC-M establece una regla clara: la relación de esbeltez h′/t no debe exceder de 25.

Ejemplo práctico:

• Se tiene un muro de block de concreto con un espesor (t) de 15 cm.

• La altura total del muro, de piso a techo, es de 5 metros (500 cm).

• Si no se coloca una dala intermedia, la altura libre (h′) es de 500 cm.

• Calculamos la esbeltez: h′/t=500 cm/15 cm=33.33.

• Dado que 33.33 es mayor que el límite de 25, es obligatorio colocar una dala intermedia. Al colocarla a la mitad de la altura (2.5 m), se crean dos paneles de muro, cada uno con una altura libre de 250 cm. La nueva esbeltez para cada panel es 250 cm/15 cm=16.67, que ahora sí cumple con la normativa.

Permisos y Responsabilidad Estructural

La inclusión de una dala intermedia debe estar especificada en los planos estructurales del proyecto. Estos planos deben ser elaborados y firmados por un ingeniero civil o arquitecto con cédula profesional, y avalados por un Director Responsable de Obra (DRO) y, en muchos casos, por un Corresponsable en Seguridad Estructural (CSE). Estos documentos son indispensables para tramitar y obtener la licencia de construcción ante las autoridades municipales. Omitir un elemento estructural requerido por el reglamento es una falta grave que puede acarrear sanciones y pone en riesgo la seguridad de la edificación.

Seguridad en Trabajos en Altura

La construcción de una dala intermedia se realiza a una altura considerable sobre el nivel del piso, lo que introduce riesgos de caídas. Es imperativo utilizar andamios normados, correctamente ensamblados, nivelados y arriostrados, nunca plataformas improvisadas sobre tambos o escaleras. Todo el personal que trabaje en altura debe contar con su Equipo de Protección Personal (EPP) completo, que incluye casco, guantes, botas de seguridad y, fundamentalmente, un arnés de seguridad anclado a un punto fijo y seguro.

Costo Promedio por Metro Lineal de Dala Intermedia en México (Estimación 2025)

El costo de construcción en México varía considerablemente de una región a otra debido a diferencias en el costo de la mano de obra, la logística de materiales y la dinámica económica local. La siguiente tabla ofrece una estimación de costos por metro lineal (ML) para una dala intermedia estándar de 15x20 cm para el año 2025.

Nota: Estos precios son una proyección y no incluyen costos indirectos, utilidad del contratista, ni acabados como aplanados o pintura.

Funciones Clave de la Dala Intermedia

Más allá de ser un requisito normativo, la dala intermedia cumple varias funciones estructurales esenciales que garantizan la seguridad y durabilidad de los muros altos.

Reducir la Esbeltez y Prevenir el Pandeo de Muros Altos

Esta es su función principal. Al actuar como un soporte horizontal a media altura, la dala divide un muro alto en dos paneles más cortos y robustos. Esto reduce drásticamente la relación de esbeltez (altura/espesor), minimizando el riesgo de que el muro se doble o pandee lateralmente bajo compresión o fuerzas horizontales.

Servir como Arriostramiento Horizontal a Media Altura

La dala actúa como un "arriostre" o tirante que conecta los castillos a lo largo del muro. Durante un sismo, las fuerzas tienden a deformar el muro en diagonal. La dala intermedia ayuda a mantener la geometría del muro, impidiendo que los castillos se separen y que el panel de mampostería falle prematuramente.

Distribuir Cargas Horizontales (como la presión del viento)

Un muro de gran superficie está expuesto a cargas de viento significativas. La dala intermedia intercepta estas presiones y las distribuye eficientemente hacia los castillos verticales. A su vez, los castillos transmiten estas cargas de manera segura hasta la cimentación, evitando que toda la fuerza se concentre en la mampostería.

Dividir un Muro de Gran Superficie en Paneles más Pequeños

Al segmentar un paño de muro muy grande, la dala intermedia ayuda a controlar los efectos de la contracción por secado del mortero y la expansión y contracción térmica del material. Esto reduce la probabilidad de que aparezcan grandes grietas diagonales, al confinar las tensiones en paneles más pequeños y manejables.

Errores Frecuentes al Construir Dalas Intermedias (y Cómo Evitarlos)

Un error en la ejecución de un elemento estructural puede tener consecuencias graves. Conocer los fallos más comunes es el primer paso para garantizar una construcción segura y de calidad.

Checklist de Control de Calidad para una Dala Intermedia

Un supervisor de obra o DRO (Director Responsable de Obra) debe realizar inspecciones en puntos clave del proceso para asegurar la calidad. Esta lista de verificación sirve como guía.

• Liberación del Acero:

  • Diámetros y tipo de acero: Verificar que las varillas y el alambrón (o el Armex) correspondan a lo especificado en los planos estructurales.

  • Separación de estribos: Medir la distancia entre estribos para confirmar que cumple con el diseño (ej. a cada 15 cm).

  • Anclajes y traslapes: Inspeccionar visualmente que los ganchos en los extremos estén bien formados y firmemente amarrados a los castillos.

  • Limpieza: Asegurar que el acero esté libre de lodo, grasa o escamas de óxido que puedan impedir la adherencia con el concreto.

• Liberación de la Cimbra:

  • Plomo y nivel: Comprobar con plomada y nivel que la cimbra esté perfectamente vertical y horizontal.

  • Rigidez y estanqueidad: Verificar que la cimbra esté bien apuntalada y que las juntas entre tablas estén selladas para evitar fugas de concreto.

  • Limpieza y desmoldante: Confirmar que el interior de la cimbra esté limpio y se haya aplicado una capa uniforme de agente desmoldante.

  • Recubrimiento: Asegurar que se hayan colocado separadores ("calzas") para mantener el acero centrado y garantizar el recubrimiento de concreto especificado.

• Inspección Post-Colado:

  • Acabado superficial: Una vez retirada la cimbra (descimbrado), inspeccionar la superficie de la dala en busca de hormigueros, segregación o fisuras.

  • Curado: Confirmar que se haya mantenido la dala húmeda durante el periodo de curado especificado para un correcto desarrollo de la resistencia.

  • Dimensiones: Medir la sección final de la dala para verificar que corresponda con las dimensiones del proyecto.

Mantenimiento y Vida Útil

Una de las ventajas de los elementos de concreto armado integrados en la mampostería es su longevidad y bajo requerimiento de mantenimiento directo.

Mantenimiento de una Dala Intermedia

Al ser un elemento embebido dentro del muro y cubierto por acabados (como aplanados y pintura), la dala intermedia no requiere un mantenimiento directo. Su protección y durabilidad a largo plazo dependen enteramente del buen estado de estos recubrimientos. Un mantenimiento preventivo de la edificación, que incluya la reparación de fisuras en los aplanados, el sellado de juntas y la aplicación periódica de pintura e impermeabilizantes, es la mejor forma de proteger la estructura interna, incluyendo la dala, de la infiltración de humedad y la corrosión del acero de refuerzo.

Durabilidad y Vida Útil

Una dala intermedia que ha sido correctamente diseñada según la normativa, y construida con materiales de calidad y una supervisión adecuada, es un elemento estructural permanente. Su vida útil está diseñada para ser la misma que la de toda la edificación. Para estructuras de concreto armado en México, la expectativa de vida útil de diseño es de al menos 50 años, aunque con un mantenimiento adecuado de la envolvente del edificio, esta durabilidad puede extenderse mucho más.

Preguntas Frecuentes (FAQ) sobre Dalas Intermedias

¿A qué altura se debe colocar una dala intermedia en un muro?

No existe una altura fija estándar. Se coloca a la altura necesaria para cumplir con el reglamento de construcciones, que exige que ningún tramo de muro sin soporte lateral supere una esbeltez (relación altura/espesor) de 25. Por ejemplo, en un muro de 5 metros de alto y 15 cm de espesor, la dala se colocaría aproximadamente a los 2.5 metros para dividir la altura en dos tramos que sí cumplan la norma.

¿Todos los muros de doble altura necesitan obligatoriamente una dala intermedia?

No necesariamente, depende de su espesor. Un muro de doble altura (ej. 6 metros) hecho con block delgado de 15 cm sí la necesitará, ya que su esbeltez sería de 40 (muy por encima del límite de 25). Sin embargo, si ese mismo muro se construye con un espesor de 30 cm, su esbeltez sería de 20, por lo que podría no requerirla. La decisión final siempre debe basarse en la memoria de cálculo estructural realizada por un profesional.

¿Cuál es la diferencia entre una dala de cerramiento y una dala intermedia?

La dala de cerramiento es el remate superior de un muro; su función es amarrar todos los elementos estructurales (muros y castillos) en la parte alta y distribuir las cargas de la losa. La dala intermedia no se coloca en la parte superior, sino a media altura, y su única función es proporcionar arriostramiento horizontal para evitar el pandeo de muros altos.

El costo de una dala intermedia, ¿es el mismo que el de una dala de cerramiento?

Sí, el precio por metro lineal es prácticamente idéntico. Ambas suelen tener la misma sección de concreto (ej. 15x20 cm), el mismo armado de acero y el mismo proceso constructivo. La única diferencia funcional es su posición en el muro, pero su costo de ejecución es el mismo.

¿Qué Armex o varillas se usan para una dala intermedia?

Para una dala intermedia típica de 15x20 cm en una vivienda, lo más común en México es utilizar un castillo prefabricado Armex de 15x15-4 o un armado hecho en obra con cuatro varillas corrugadas de 3/8" (#3) como refuerzo longitudinal y estribos de alambrón de 1/4" (#2) a cada 15 o 20 cm.

¿Se puede colar la dala intermedia al mismo tiempo que los castillos?

No solo se puede, sino que es la práctica constructiva ideal. Colar los castillos y la dala de forma monolítica (en una sola exhibición) garantiza una conexión perfecta entre los elementos, creando la "jaula de concreto" continua que le da al sistema de mampostería confinada su máxima resistencia y ductilidad.

¿Qué es la "esbeltez" de un muro?

La esbeltez de un muro es un término técnico que describe qué tan delgado es un muro en relación con su altura. Se calcula dividiendo la altura libre del muro entre su espesor. Un muro con una esbeltez alta (muy alto y delgado) es más propenso a pandearse o flexionarse, similar a cómo se dobla una regla de plástico cuando se presiona por sus extremos.

Videos Relacionados y Útiles

Para complementar esta guía, se han seleccionado los siguientes recursos audiovisuales que explican de manera práctica y visual varios de los conceptos abordados.

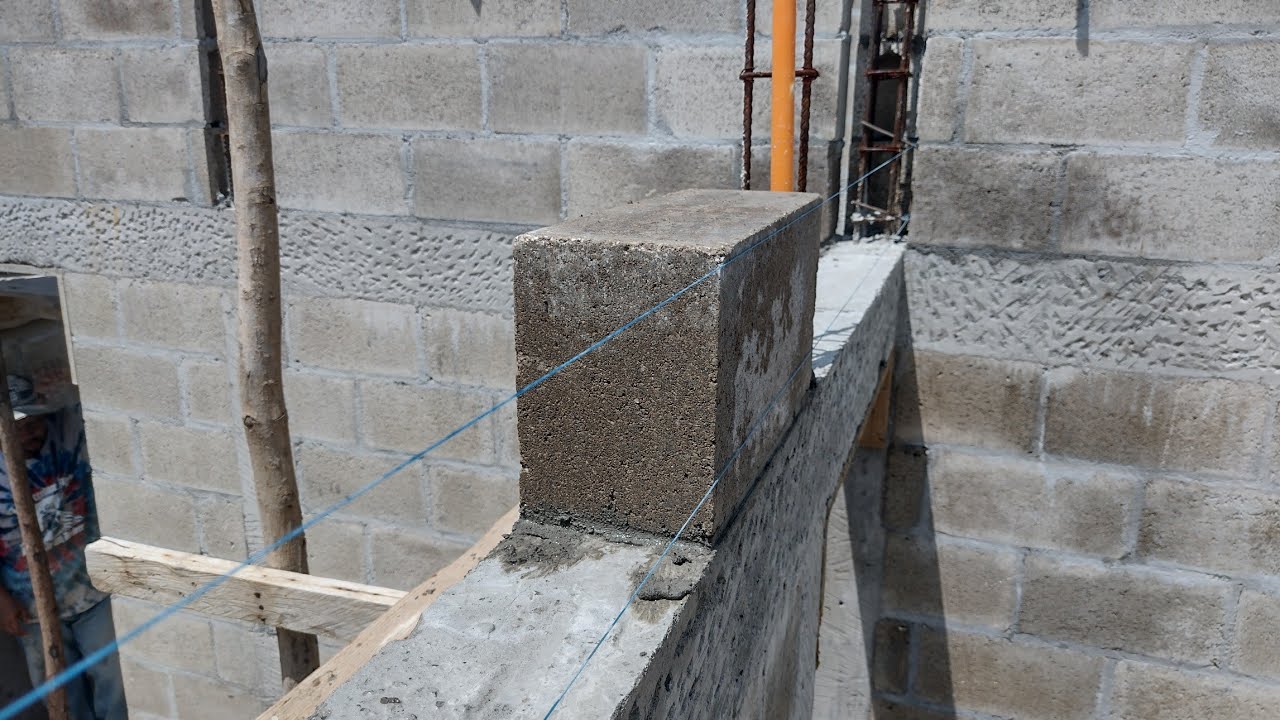

¿Dónde y cómo ubico Castillos y Dalas en una Estructura de Mampostería?

Un ingeniero mexicano explica de forma clara y concisa los 6 criterios fundamentales de la normativa para la correcta disposición de elementos de confinamiento, incluyendo la dala intermedia por altura.

Armado de Viga o Cadena de Concreto (Solera)

Un tutorial práctico que muestra el proceso detallado de habilitado y amarre del acero de refuerzo para una dala, enfocándose en el trabajo del fierrero y la correcta colocación de los estribos.

Mampostería Confinada 02 de 11: Elementos de confinamiento

Video corto y didáctico que forma parte de una serie educativa sobre mampostería confinada. Explica visualmente el rol de los castillos y las dalas como elementos clave del sistema.

Conclusión

La dala intermedia no es un elemento opcional ni un lujo constructivo; es un componente de seguridad estructural dictado por la ingeniería y el Reglamento de Construcciones de México. Su función principal es combatir la esbeltez del muro, actuando como un cinturón de rigidez que previene el pandeo en muros de gran altura, tan característicos de la arquitectura mexicana contemporánea. Comprender su obligatoriedad según la normativa, su proceso constructivo y los componentes de su costo es fundamental para cualquier profesional, constructor o persona interesada en la autoconstrucción. Invertir en una dala intermedia bien diseñada y ejecutada es invertir en la estabilidad, durabilidad y, sobre todo, en la seguridad a largo plazo de la edificación.

Glosario de Términos

• Dala Intermedia: Viga de concreto armado horizontal construida a media altura de un muro de mampostería para darle rigidez y evitar el pandeo.

• Arriostramiento: Acción de rigidizar una estructura mediante elementos (como una dala) que impiden su deformación o movimiento lateral.

• Mampostería Confinada: Sistema constructivo en el que los muros de tabique o block son rodeados (confinados) por un marco de elementos de concreto armado, como castillos y dalas.

• Esbeltez de un Muro: Relación matemática entre la altura libre de un muro y su espesor. Un valor de esbeltez alto indica un mayor riesgo de pandeo.

• Pandeo: Fenómeno por el cual un elemento estructural esbelto y sometido a compresión se curva o flecta lateralmente en lugar de aplastarse.

• Dala de Cerramiento: Dala que se coloca en la parte superior de un muro para coronarlo, amarrar la estructura y recibir las cargas de la losa.

• Castillo: Elemento de refuerzo vertical de concreto armado que se integra en los muros de mampostería para confinarlos y conectarlos con las dalas.
