| Clave | Descripción del Análisis de Precio Unitario | Unidad |
| LTZ0005 | Trazo y nivelacion terreno plano por medios manuales para desplante de estructuras estableciendo ejes auxiliares, pasos y referencias. | m2 |
| Clave | Descripción | Unidad | Cantidad | Costo | Importe |
|---|---|---|---|---|---|
| Material | |||||
| ACBXX005 | Calhidra | kg | 0.250000 | $1.04 | $0.26 |
| CIAMP035 | Barrote 1 1/2" x 4" x 8' | pt | 0.027000 | $13.83 | $0.37 |
| CIAMP055 | Duela 3/4" x 4" x 8' | pt | 0.018000 | $16.02 | $0.29 |
| VAAXX005 | Hilo plastico | m | 0.350000 | $1.61 | $0.56 |
| R1ECX005 | Rekor c/reg.(esmalte alkidalico), marca Comex | L | 0.003000 | $45.22 | $0.14 |
| VAR020 | Varilla de acero corrugada 1/2" No. 4, marca Aceros San Luis | t | 0.000200 | $11,200.00 | $2.24 |
| Suma de Material | $3.86 | ||||
| Mano de Obra | |||||
| JOGP014 | Cuadrilla de albañiles. Incluye : albañil, ayudante, cabo y herramienta. | jor | 0.001200 | $691.08 | $0.83 |
| Suma de Mano de Obra | $0.83 | ||||
| Concepto | |||||
| CHO0001 | Concreto f'c=100kg/cm2, normal agreg. 3/4" fabricado en obra a mano incluye: acarreos 1a. estacion a 20.00m. | m3 | 0.000600 | $875.23 | $0.53 |
| Suma de Concepto | $0.53 | ||||
| Costo Directo | $5.22 |
El Fundamento de la Precisión: Guía Completa sobre la Nivelación de Estructuras
El corazón de una máquina industrial no es su motor, sino la base inmóvil sobre la que descansa. Un error de un solo milímetro en su cimentación puede costar millones en reparaciones y paros no programados. Aquí descubrirá cómo evitarlo. La nivelación de estructuras y maquinaria es un proceso de ingeniería de alta precisión que asegura que una placa base, una máquina o un elemento estructural esté perfectamente horizontal y alineado, garantizando su correcta operación y la transmisión uniforme de cargas al cimiento.
Para entender su importancia, podemos usar una analogía simple: imagine calibrar las patas de una mesa de billar profesional. Si no está perfectamente nivelada, ninguna jugada, por más experta que sea, tendrá el resultado esperado. En la industria, una base desnivelada garantiza el fracaso operativo. Esta guía es un recurso definitivo para el contexto mexicano, explorando a fondo las técnicas de nivelación de precisión, los materiales críticos como el grout para nivelación de placas, y un análisis detallado de los costos proyectados a 2025, cubriendo desde la nivelación de maquinaria industrial hasta el montaje de grandes estructuras de acero.
¿Qué es la Nivelación de Precisión y por qué es tan Crítica?
La nivelación de precisión es el conjunto de técnicas y procedimientos para asegurar que una superficie o componente se encuentre en una posición perfectamente horizontal con respecto al plano gravitacional de la Tierra. En el montaje industrial, esto se traduce en garantizar que la base de una máquina o estructura no tenga ninguna inclinación, por mínima que sea. Este proceso es el pilar de lo que podría llamarse la "trinidad de la estabilidad": nivelación, alineación y anclaje. La nivelación es el prerrequisito indispensable para la alineación, y el anclaje final con grout es lo que preserva ambas condiciones a lo largo del tiempo.
La Función Principal: Garantizar la Operatividad y Evitar el Desgaste
La función primordial de una nivelación precisa es garantizar la estabilidad del equipo y permitir una distribución adecuada de las cargas y fuerzas a través de su estructura y hacia la cimentación.
Consecuencias de una Mala Nivelación: Vibración Excesiva, Desgaste Prematuro y Fallas
Ignorar la nivelación o realizarla de forma deficiente es una receta para el desastre operativo. Las consecuencias se manifiestan en una cadena de fallas predecibles:
Vibración Excesiva: Una máquina inestable o con su bastidor torcido genera vibraciones que no solo afectan su propio rendimiento, sino que pueden transmitirse a equipos cercanos y a la estructura del edificio.
Desgaste Prematuro de Componentes: La deformación del bastidor provoca una desalineación interna de los componentes rotativos. Esto genera cargas no previstas en rodamientos, sellos y acoplamientos, acelerando su desgaste y llevando a fallas catastróficas mucho antes de lo esperado.
Pérdida de Eficiencia y Mayor Consumo de Energía: La fricción adicional causada por la desalineación interna obliga al motor a trabajar más para producir el mismo resultado, lo que se traduce en un mayor consumo de energía y una menor eficiencia operativa.
Fallas Frecuentes y Paros No Programados: La consecuencia final es la más costosa: paradas de producción no planificadas, reparaciones de emergencia y una reducción drástica en la vida útil del equipo, impactando directamente en la rentabilidad del negocio.
Nivelación vs. Alineación: Aclarando Términos
En el ámbito del mantenimiento y montaje industrial, es común que los términos "nivelación" y "alineación" se usen de manera intercambiable, pero son conceptos fundamentalmente distintos y secuenciales.
Nivelación: Es el proceso de asegurar que una superficie o un eje sea perfectamente horizontal. Es un atributo absoluto medido contra la gravedad. Siguiendo la analogía anterior, la nivelación es "asegurarse de que la mesa esté plana".
Alineación: Es el proceso de asegurar que las líneas centrales de dos o más ejes de rotación sean colineales (estén en la misma línea recta). Es un atributo relativo entre dos o más componentes. La alineación es "asegurarse de que el eje del motor y el eje de la bomba apunten exactamente uno hacia el otro".
La relación es jerárquica: la nivelación de la placa base es el primer paso indispensable. Es imposible lograr una alineación de maquinaria precisa y duradera si la base sobre la que descansan los equipos no está perfectamente nivelada, ya que el propio peso de las máquinas y el apriete de los pernos deformarán sus bastidores.
Métodos y Herramientas para la Nivelación
La elección del método y las herramientas de nivelación depende de la escala del proyecto, el tipo de equipo y, sobre todo, la precisión requerida. Las técnicas van desde las más tradicionales y manuales hasta las que emplean tecnología de punta.
Nivelación con Nivel de Gota y Lainas Calibradas
Este es el método clásico para ajustes finos, comúnmente utilizado en maquinaria de menor tamaño o como complemento de otros métodos. Se emplean niveles de burbuja de alta precisión (conocidos como niveles de maquinista) para verificar la horizontalidad en múltiples puntos de la superficie. Las desviaciones se corrigen insertando lainas calibradas para nivelación (también conocidas como shims). Estas son láminas delgadas de acero inoxidable o latón con un espesor exacto y certificado, que se colocan debajo de las patas de la máquina para rellenar cualquier espacio y ajustar la altura con una precisión de centésimas de milímetro.
Nivelación Óptica (Nivel Topográfico)
Para estructuras de mayor envergadura o cuando se necesita establecer un plano de referencia a lo largo de distancias considerables, se recurre a la nivelación óptica. Utilizando un nivel topográfico (también llamado nivel automático o equialtímetro) y una mira graduada (estadal), un técnico puede medir con gran precisión las diferencias de altura entre distintos puntos.
Nivelación Láser de Precisión
Es el estándar de oro para la nivelación de precisión en la industria moderna, especialmente para maquinaria crítica como turbinas, compresores y máquinas-herramienta CNC. Este método utiliza un emisor láser que proyecta un haz o un plano de luz perfectamente nivelado. Uno o varios sensores se colocan sobre la superficie a nivelar y detectan la posición del láser. Un receptor digital muestra la desviación exacta, permitiendo al técnico realizar ajustes micrométricos en tiempo real.
El Rol de las Placas Base y los Tornillos Niveladores
La placa base es la pieza de acero que sirve como interfaz entre la máquina y la cimentación de concreto. Es sobre esta placa donde se realiza la nivelación final. El mecanismo principal de ajuste son los tornillos niveladores (jack bolts) o un sistema de tuerca y contratuerca en los pernos de anclaje. Estos elementos permiten elevar o descender puntos específicos de la placa base con gran control, modificando su inclinación hasta alcanzar la horizontalidad perfecta antes de fijarla permanentemente con grout.
El Proceso de Nivelación y Asentamiento con Grout (Paso a Paso)
El grouteo es el paso final y definitivo en el anclaje de una placa base. Es un proceso irreversible; un error en esta etapa puede ser extremadamente costoso de corregir, requiriendo la demolición mecánica del grout y parte de la cimentación. Por ello, la meticulosidad en cada paso previo al vaciado es la clave del éxito.
Paso 1: Preparación de la Cimentación de Concreto
La adherencia entre el grout y el concreto es fundamental. La superficie de la cimentación debe estar limpia, sana y rugosa. Se debe escarificar mecánicamente para eliminar la capa superficial de lechada (la parte más débil del concreto) y exponer el agregado, creando un perfil de anclaje.
Para grout cementicio: La superficie de concreto debe ser saturada con agua durante al menos 24 horas antes del vaciado. Justo antes de aplicar el grout, se debe retirar todo el exceso de agua, dejando la superficie en condición "saturada superficialmente seca" (SSS).
Esto evita que el concreto seco "robe" agua de la mezcla del grout, lo que alteraría sus propiedades. Para grout epóxico: La superficie debe estar completamente seca (humedad < 4%) y libre de polvo para asegurar una adherencia química perfecta.
Paso 2: Colocación de la Placa Base sobre Niveladores Provisionales
La placa base se posiciona sobre los pernos de anclaje, que ya deben estar embebidos en la cimentación. Se apoya sobre tuercas o tornillos niveladores, creando un espacio uniforme de entre 25 mm y 50 mm (1 a 2 pulgadas) entre la cara inferior de la placa y la superficie del concreto. Este espacio será el que ocupe el grout.
Paso 3: Proceso de Nivelación de Precisión
Con la placa base en su posición aproximada, se utilizan las herramientas de medición (nivel de precisión, sistema láser) para verificar la horizontalidad. Girando los tornillos o tuercas niveladoras, se realizan ajustes finos en cada punto de apoyo hasta que la placa entera se encuentre perfectamente nivelada, cumpliendo con las tolerancias especificadas por el fabricante del equipo, que pueden ser tan estrictas como 0.02 mm por metro.
Paso 4: Construcción del Encofrado para el Grout
Se construye una cimbra o encofrado alrededor del perímetro de la placa base. Este debe ser lo suficientemente robusto para contener la presión del grout fluido y, sobre todo, debe ser estanco. Cualquier junta o unión con el piso de concreto debe sellarse con silicona o masilla para evitar fugas.
Paso 5: Preparación y Vaciado del Grout
El grout para nivelación de placas se prepara siguiendo estrictamente las instrucciones del fabricante. La mezcla se realiza con un taladro de bajas revoluciones (400-600 rpm) para no incorporar aire. El vaciado debe ser continuo, sin interrupciones, y siempre desde un solo lado de la placa (el lado de la caja de carga).
Paso 6: Apriete Final de las Anclas (Torqueo)
Después de que el grout ha curado y alcanzado su resistencia de diseño (lo que puede tomar de 3 a 7 días, dependiendo del producto y la temperatura), se retira el encofrado. Posteriormente, se aprietan las tuercas de los pernos de anclaje al torque especificado en el diseño de ingeniería. Este paso es crucial, ya que transfiere la carga de la máquina de los tornillos niveladores a la cimentación a través de la capa monolítica y de alta resistencia del grout.
Paso 7: Verificación Final de la Nivelación
Como control de calidad final, se realiza una última comprobación de la nivelación de la placa base. Esto asegura que el proceso de curado del grout y el apriete de las anclas no hayan introducido ninguna deformación o cambio en la horizontalidad de la base.
Factores que Determinan el Precio del Servicio de Nivelación
El precio de nivelación de maquinaria o estructuras en México no es un costo fijo; es el resultado de una evaluación de múltiples variables que definen la complejidad y los requerimientos del proyecto.
El Tamaño y Peso de la Estructura o Maquinaria
Este es el factor más evidente. Una bomba pequeña de 500 kg requiere maniobras y equipos muy diferentes a un compresor de 20 toneladas o una prensa de estampado de 100 toneladas. Equipos más grandes y pesados implican el uso de grúas de mayor capacidad, equipos de rigging especializados, más horas-hombre para su manipulación y cimentaciones más robustas, todo lo cual incrementa el costo del servicio.
El Grado de Precisión Requerido
La tolerancia es un factor determinante del costo. Nivelar la placa base para una columna de acero en una nave industrial puede tener una tolerancia de ±3 mm. En contraste, la bancada de una máquina-herramienta CNC de 5 ejes o la base de un turbocompresor de alta velocidad pueden exigir tolerancias de ±0.02 mm/m.
El Costo de los Materiales (Grout epóxico vs. cementicio)
La elección del grout tiene un impacto directo y significativo en el presupuesto.
Grout Cementicio: Es un mortero base cemento Portland, modificado con aditivos para que no se contraiga al fraguar. Es ideal para cargas estáticas y aplicaciones generales. Su costo es relativamente bajo.
Grout Epóxico: Es un sistema de tres componentes (resina, endurecedor y agregados) que ofrece una resistencia mecánica y química muy superior. Es indispensable para maquinaria sujeta a altas vibraciones, cargas dinámicas o exposición a químicos agresivos.
Sin embargo, su costo por litro puede ser de 5 a 10 veces mayor que el del grout cementicio, lo que lo convierte en una de las partidas más importantes del presupuesto.
El Costo de la Mano de Obra Especializada y el Equipo de Medición
La nivelación de precisión es un oficio especializado. No es una tarea para un albañil general, sino para técnicos o ingenieros con experiencia en montaje industrial. Su conocimiento en metrología, comportamiento de materiales y procedimientos de instalación tiene un valor superior en el mercado. Según datos de la Secretaría de Economía para el primer trimestre de 2025, el salario promedio de un técnico en mantenimiento y reparación de maquinaria industrial ronda los $8,590 MXN mensuales, pero los especialistas en montaje de precisión con experiencia pueden percibir salarios considerablemente más altos.
Análisis de Precio Unitario (APU) - Nivelación y Grouteo por Pieza
Para ilustrar cómo se integran estos factores, a continuación se presenta un Análisis de Precio Unitario (APU) estimado para la nivelación y grouteo de una placa base de 1x1 metros, con un espesor de grout de 5 cm (0.05 m). Este ejemplo utiliza un grout epóxico de alto rendimiento.
Advertencia: Este es un análisis con fines ilustrativos. Los costos son una proyección estimada para 2025 y están sujetos a variaciones significativas por región en México, inflación, tipo de cambio y condiciones específicas del proveedor y del proyecto.
Cálculo de Volumen de Grout: Volumen = 1.0m×1.0m×0.05m=0.05m3=50 litros
Tabla de Análisis de Precio Unitario (APU) - Proyección 2025
| Concepto | Unidad | Cantidad | Costo Unitario (MXN) | Importe (MXN) |
| MATERIALES | $15,119.50 | |||
| Grout epóxico de alto rendimiento (Fester Epoxine 800 o similar) | Jgo (112 kg / 52 L) | 0.96 | $15,242.58 | $14,632.88 |
| Madera para cimbra (polín, barrote) | PT | 2.50 | $20.00 | $50.00 |
| Triplay de pino 12mm para contacto | m² | 0.30 | $250.00 | $75.00 |
| Cera desmoldante para cimbra | L | 0.20 | $80.00 | $16.00 |
| Clavos 2 1/2" y alambre recocido | kg | 0.50 | $45.00 | $22.50 |
| Sellador de silicona para juntas | Pza (300 ml) | 1.00 | $120.00 | $120.00 |
| Consumibles (estopa, solvente) | Lote | 1.00 | $200.00 | $200.00 |
| MANO DE OBRA | $2,400.00 | |||
| Cuadrilla de montaje (1 Téc. Especialista + 1 Ayudante) | Jor | 0.50 | $4,800.00 | $2,400.00 |
| HERRAMIENTA Y EQUIPO | $1,572.00 | |||
| Herramienta menor (3% de Mano de Obra) | %MO | 0.03 | $2,400.00 | $72.00 |
| Equipo de nivelación láser de precisión (renta) | Día | 0.50 | $3,000.00 | $1,500.00 |
| COSTO DIRECTO (CD) | $19,091.50 | |||
| Indirectos (Oficina y Campo) (15% sobre CD) | %CD | 0.15 | $19,091.50 | $2,863.73 |
| SUBTOTAL | $21,955.23 | |||
| Utilidad (10% sobre Subtotal) | % | 0.10 | $21,955.23 | $2,195.52 |
| PRECIO UNITARIO (P.U.) ANTES DE IVA | PZA | $24,150.75 |
Fuentes de costos base:
Normativa y Seguridad en el Montaje Industrial
El montaje de maquinaria industrial es una actividad de alto riesgo que está regulada por normativas nacionales e internacionales para garantizar la seguridad de los trabajadores y la integridad de las instalaciones.
Estándares del American Petroleum Institute (API) para Montaje de Maquinaria
En industrias como la petroquímica, el petróleo y el gas, los estándares del API son de observancia obligatoria. Normas como API 610 para bombas centrífugas y API 670 para sistemas de protección de maquinaria, establecen requisitos muy estrictos para el diseño, fabricación e instalación de equipos rotativos.
NOM-031-STPS-2011: Seguridad en Obras de Construcción
En México, la NOM-031-STPS-2011 es la norma rectora que establece las condiciones de seguridad y salud en el trabajo para la industria de la construcción.
EPP Indispensable para la Cuadrilla de Montaje
De acuerdo con la NOM-031-STPS-2011, todo el personal involucrado en el montaje y grouteo de maquinaria debe utilizar, como mínimo, el siguiente Equipo de Protección Personal (EPP)
Casco de seguridad: Protección contra impacto de objetos.
Gafas de seguridad: Indispensables para proteger los ojos de salpicaduras de grout, polvo y solventes.
Guantes de protección: Guantes de nitrilo o neopreno para manipular grout epóxico y proteger la piel del contacto con químicos, o guantes de carnaza para maniobras generales.
Botas de seguridad: Calzado con puntera de acero y suela antiderrapante para proteger los pies de impactos y resbalones.
Costos Promedio de Servicios de Nivelación en México (2025)
A continuación, se presenta una tabla con costos promedio estimados para diversos servicios de nivelación en México, proyectados para el año 2025.
Advertencia Importante: Los precios mostrados son una estimación o proyección para 2025 y tienen un carácter orientativo. Los costos reales pueden variar considerablemente dependiendo de la ubicación geográfica dentro de México, la complejidad del trabajo, el proveedor del servicio, la inflación y el tipo de cambio. Se recomienda siempre solicitar cotizaciones detalladas a empresas especializadas.
| Tipo de Servicio | Unidad | Costo Promedio (MXN) | Notas Relevantes (ej. 'No incluye grout') |
| Nivelación de placa base para bomba pequeña (<50 HP) | Pieza | $3,500 - $6,000 | No incluye materiales (grout, lainas). |
| Nivelación de placa base para motor mediano (50-200 HP) | Pieza | $6,500 - $12,000 | No incluye materiales. Requiere mayor precisión. |
| Nivelación y grouteo (cementicio) de placa para columna de acero | Pieza | $4,000 - $7,500 | Incluye materiales y mano de obra. |
| Nivelación de precisión con láser de bancada de máquina-herramienta | Metro Lineal | $2,500 - $5,000 | Depende de la longitud y complejidad de la bancada. |
| Servicio de técnico especialista en alineación/nivelación láser | Jornada (8 hrs) | $8,000 - $15,000 | Solo mano de obra y equipo de medición. |
| Nivelación de terreno para cimentación (trabajo con maquinaria) | m² | $110 - $300 | Varía según la inclinación y tipo de suelo. |
Fuentes de costos base:
Usos Comunes de la Nivelación de Precisión
La nivelación de precisión es un requisito en una amplia gama de aplicaciones industriales y de construcción donde la estabilidad, la fiabilidad y la exactitud son críticas.
Nivelación de Placas Base para Maquinaria Rotativa (Bombas, Compresores)
Esta es, quizás, la aplicación más crítica y frecuente. Para equipos rotativos como bombas, compresores, turbinas y generadores, la nivelación perfecta de la placa base es el primer paso ineludible para poder realizar una correcta alineación láser del tren de ejes (motor-acoplamiento-máquina).
Montaje de Columnas de Acero Estructural
En la construcción de edificios, naves industriales y otras estructuras de acero, cada columna se apoya sobre una placa base anclada a una cimentación de concreto. La nivelación precisa de estas placas base, antes de verter el grout, es fundamental para asegurar la verticalidad (plomeo) de las columnas.
Instalación de Rieles para Grúas Viajeras
Las grúas viajeras y los puentes grúa se desplazan sobre rieles que deben estar perfectamente nivelados y paralelos entre sí a lo largo de toda su trayectoria. Una nivelación deficiente de los rieles provoca un desplazamiento irregular de la grúa, generando cargas laterales en las ruedas y la estructura, lo que resulta en un desgaste acelerado, un aumento del consumo de energía y, en el peor de los casos, un riesgo de descarrilamiento.
Nivelación de Mesas de Máquinas-Herramienta (Tornos, Fresadoras)
En la mecánica de precisión, la nivelación de la bancada (la "cama" o estructura principal) de una máquina-herramienta como un torno, una fresadora o un centro de maquinado CNC, es crucial para garantizar la exactitud geométrica del equipo. Una bancada desnivelada se tuerce, aunque sea de forma microscópica, lo que afecta la rectitud y el paralelismo de sus guías. Esto se traduce directamente en errores dimensionales y de acabado en las piezas que se fabrican, comprometiendo la calidad del producto final.
Errores Frecuentes en la Nivelación y Grouteo
La aparente simplicidad del proceso de grouteo oculta una serie de errores críticos que pueden comprometer por completo la instalación de una maquinaria costosa.
Error 1: Preparación Deficiente de la Cimentación de Concreto
Es el error más común y fundamental. Una superficie de concreto que no ha sido adecuadamente escarificada, que está contaminada con polvo, aceite, o que no fue correctamente saturada (en el caso de grout cementicio), resultará en una pobre o nula adherencia.
Error 2: Mala Selección o Preparación del Grout
Utilizar un grout cementicio estándar para una máquina que genera altas vibraciones, como un compresor reciprocante, es un error de especificación que llevará a la fractura del grout. Igualmente crítico es no seguir las instrucciones de mezclado del fabricante. Añadir más agua de la recomendada a un grout cementicio para hacerlo "más fluido" es una práctica desastrosa que reduce drásticamente su resistencia final y provoca contracción y fisuración.
Error 3: No Eliminar las "Patas Flojas" (Soft Foot)
"Soft foot" o "pata coja" es un término técnico que describe la condición en la que una o más de las patas de montaje de una máquina no asientan firmemente sobre su placa base, dejando un pequeño espacio o "gap".
Error 4: Apriete Incorrecto de las Anclas
Una vez que el grout ha curado, los pernos de anclaje deben apretarse con un torquímetro a la tensión especificada por el ingeniero. No utilizar un torquímetro, o apretar los pernos en un orden incorrecto (en lugar de un patrón cruzado), puede generar una carga desigual sobre la placa base y el bastidor de la máquina, deformándolos y comprometiendo tanto la nivelación como la alineación que tanto esfuerzo costó conseguir.
Checklist de Control de Calidad
Para asegurar un trabajo de precisión, es fundamental seguir una lista de verificación rigurosa en cada etapa del proceso. Este checklist sirve como una guía de control de calidad para el supervisor o técnico a cargo.
Antes del Grouteo
Verificación de Cimentación: ¿La superficie de concreto está limpia, rugosa, libre de contaminantes y con la preparación de humedad correcta (SSS para cementicio, seca para epóxico)?
Verificación de Placa Base: ¿La cara inferior de la placa está limpia, sin óxido suelto ni grasa?
Verificación de Nivelación: ¿La placa base está nivelada dentro de las tolerancias especificadas por el fabricante del equipo? ¿Se ha verificado en múltiples puntos y direcciones?
Verificación de "Soft Foot": ¿Se ha comprobado y corregido la condición de "pata coja" en la máquina a montar?
Verificación de Encofrado: ¿La cimbra es rígida, está firmemente anclada y todas sus juntas están completamente selladas para evitar fugas? ¿Se ha aplicado desmoldante?
Durante el Grouteo
Verificación de Mezcla: ¿Se está utilizando la proporción correcta de agua (cementicio) o de componentes (epóxico)? ¿El mezclado se realiza con equipo de bajas revoluciones y por el tiempo estipulado?
Verificación de Vaciado: ¿El vaciado es continuo y se realiza desde un solo lado para asegurar un flujo uniforme y la expulsión de aire?
Aseguramiento de Llenado: ¿Se están utilizando varillas, cadenas o cables de acero para ayudar al flujo del grout y garantizar que no queden huecos bajo la placa?
Al Finalizar
Verificación de Curado: ¿El grout recién colocado está protegido de la luz solar directa, el viento y las temperaturas extremas? ¿Se está aplicando el método de curado adecuado (húmedo continuo para cementicio, control de temperatura para epóxico) durante el tiempo mínimo requerido (generalmente 3-7 días)?
Verificación Post-Torqueo: Después de apretar los pernos de anclaje al torque especificado, ¿se ha realizado una comprobación final para confirmar que la nivelación de la placa se mantiene dentro de las tolerancias?
Mantenimiento y Vida Útil
La nivelación y alineación no son tareas que se realizan una sola vez y se olvidan. Son condiciones que deben mantenerse a lo largo de la vida útil de la maquinaria para asegurar su fiabilidad a largo plazo.
Verificación Periódica de la Nivelación y Alineación
Las máquinas industriales, especialmente aquellas sometidas a cargas dinámicas, vibraciones severas o ciclos térmicos importantes, pueden experimentar asentamientos o movimientos a lo largo del tiempo. Por ello, es una buena práctica de mantenimiento predictivo incluir una verificación periódica (anual o bianual, según la criticidad del equipo) de la nivelación y la alineación.
Inspección del Estado del Grout
El grout que soporta la placa base debe ser inspeccionado visualmente como parte de las rutinas de mantenimiento. Se debe buscar la aparición de fisuras, grietas, desprendimientos o cualquier signo de degradación.
Reapriete de Anclas
La vibración constante de una máquina puede, con el tiempo, provocar que los pernos de anclaje pierdan parte de su tensión inicial. Como parte de un programa de mantenimiento preventivo, se debe verificar periódicamente el torque de los pernos de anclaje y reapretarlos si es necesario, siguiendo siempre las especificaciones del fabricante y utilizando un torquímetro calibrado.
Preguntas Frecuentes (FAQ)
A continuación, respondemos algunas de las preguntas más comunes sobre la nivelación de estructuras y maquinaria.
¿Cuánto cuesta un servicio de nivelación de maquinaria?
El costo varía ampliamente. Para una máquina pequeña, puede ir desde $3,500 hasta $6,000 MXN (sin incluir materiales), mientras que para equipos medianos o que requieren alta precisión, el costo puede superar los $12,000 MXN. El precio final depende del tamaño del equipo, la precisión requerida, los materiales a usar y la especialización de la mano de obra.
¿Qué es el "grout" y por qué se usa debajo de las placas base?
El grout es un mortero especializado, de alta resistencia y sin contracción, que se utiliza para rellenar el espacio entre la placa base de una máquina y su cimentación de concreto.
¿Cuál es la diferencia entre nivelación y alineación?
La nivelación es asegurar que una base esté perfectamente horizontal (plana con respecto a la gravedad). La alineación es asegurar que los ejes de dos máquinas acopladas (como un motor y una bomba) formen una sola línea recta.
¿Qué son las "lainas calibradas"?
Las lainas calibradas, o shims, son placas metálicas delgadas de espesor conocido y muy preciso. Se utilizan para realizar ajustes finos de altura durante la nivelación y alineación, colocándolas debajo de las patas de la maquinaria para corregir pequeñas desviaciones o la condición de "pata coja".
¿Es muy difícil nivelar una máquina pesada?
Sí, requiere conocimientos especializados, herramientas de precisión y experiencia. Mientras que una nivelación básica puede parecer sencilla, alcanzar las tolerancias micrométricas que exige la maquinaria industrial moderna es un trabajo de alta especialización que debe ser realizado por técnicos calificados en montaje industrial.
¿Qué pasa si una máquina industrial no está bien nivelada?
Una máquina mal nivelada sufrirá de vibraciones excesivas, desgaste acelerado de rodamientos y sellos, mayor consumo de energía y fallas prematuras.
¿Grout epóxico o cementicio? ¿Cuál es mejor?
Ninguno es "mejor" en términos absolutos; depende de la aplicación. El grout cementicio es ideal para cargas estáticas y es más económico. El grout epóxico es indispensable para maquinaria con altas vibraciones, cargas dinámicas o en ambientes químicamente agresivos, ya que ofrece una resistencia y adherencia muy superiores, aunque su costo es considerablemente mayor.
¿Qué es el "soft foot" o pata coja?
Es una condición donde una o más patas de una máquina no asientan firmemente sobre su base, creando un hueco. Al apretar los pernos, el bastidor de la máquina se deforma para cerrar ese hueco, lo que induce tensiones y desalineación interna.
¿Se puede nivelar sobre un piso de concreto viejo?
Sí, pero es crucial evaluar el estado del concreto. Debe estar sano, sin grietas importantes y con la resistencia adecuada. Si el concreto está deteriorado, contaminado con aceite o es muy débil, deberá ser reparado o demolido y reemplazado por una nueva cimentación antes de proceder con la nivelación y el grouteo.
Videos Relacionados y Útiles
Para una mejor comprensión visual del proceso, se recomiendan los siguientes videos que muestran diferentes etapas de la nivelación y el grouteo de placas base.
Qué es el Grout y para qué sirve en Estructuras Metálicas
Explica de forma clara y con una maqueta la función del grout para rellenar el espacio que queda bajo una placa base después de nivelarla con tuercas.

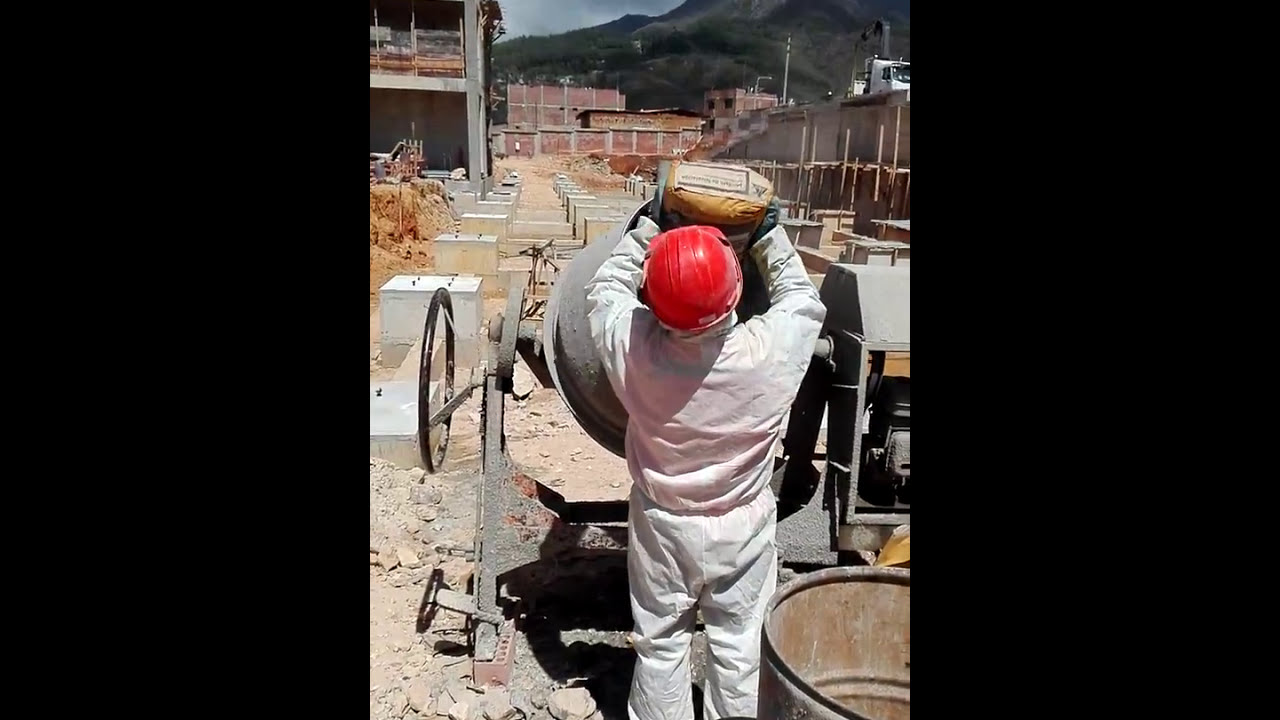

Aplicación de Grout Autonivelante
Muestra el proceso de vaciado de un grout cementicio, destacando su fluidez y cómo llena el encofrado de manera continua para evitar la oclusión de aire.
CAVE GROUTEC - MORTERO DE NIVELACION Y ANCLAJE
Video de un fabricante que demuestra la preparación, fluidez y aplicación de su producto de grout cementicio para anclaje y nivelación.
Conclusión
La nivelación de estructuras y maquinaria es mucho más que un simple paso en el montaje; es la base sobre la que se construye la fiabilidad, eficiencia y longevidad de cualquier equipo industrial o edificación de acero en México. Como hemos visto, este trabajo de alta precisión, que culmina con la aplicación de un grout para nivelación de placas de alta resistencia, es una inversión fundamental que previene vibraciones destructivas, desgaste prematuro y costosos paros de producción. Ignorar la importancia de una nivelación meticulosa, una correcta selección de materiales y una ejecución experta es arriesgar la integridad de activos valiosos. Por lo tanto, este proceso debe ser siempre confiado a personal calificado y ejecutado con el equipo especializado que garantice el cumplimiento de las tolerancias más estrictas, asegurando así una operación estable y segura por muchos años.
Glosario de Términos
Nivelación de Precisión
Proceso de ingeniería para asegurar que una superficie o componente esté perfectamente horizontal, dentro de tolerancias muy estrictas (a menudo micrométricas).
Placa Base
Placa de acero que sirve de interfaz entre una máquina o columna estructural y su cimentación de concreto, sobre la cual se realizan los ajustes de nivelación.
Grout (Cementicio o Epóxico)
Mortero fluido de alta resistencia y sin contracción, diseñado para rellenar el espacio entre la placa base y la cimentación, transfiriendo las cargas de manera uniforme.
Lainas Calibradas
También conocidas como shims, son láminas delgadas de metal con un espesor preciso y certificado, utilizadas para realizar ajustes de altura y corregir la condición de "pata coja".
Alineación
Proceso de asegurar que las líneas centrales de los ejes de dos o más máquinas acopladas sean colineales (formen una sola línea recta).
Soft Foot (Pata Coja)
Condición en la que una o más patas de una máquina no asientan de manera uniforme sobre su base, provocando la deformación del bastidor al apretar los pernos de anclaje.
Montaje Industrial
Conjunto de actividades especializadas para la instalación, posicionamiento, nivelación, alineación y anclaje de maquinaria y equipo en una planta industrial.
