La protección robusta para tus circuitos de fuerza. El interruptor termomagnético de caja moldeada 45T125H (125 Amperes) es un dispositivo de protección clave para alimentadores comerciales e industriales. Descubre su precio en México, sus especificaciones y cómo se instala.

El Guardián Silencioso de tu Instalación: Todo sobre el Interruptor de Caja Moldeada de 125 Amperes. Antes de profundizar, es crucial aclarar una confusión común en el mercado. La búsqueda del número de parte "45T125H" frecuentemente conduce a un transformador seco de 45 kVA de la marca Square D, no a un interruptor. Sin embargo, la intención detrás de esta búsqueda es clara: encontrar información sobre un interruptor termomagnético de caja moldeada (MCCB) de 125 amperes. Para satisfacer esta necesidad con información precisa y aplicable al mercado mexicano, esta guía utilizará como modelo de referencia el interruptor Bticino Megatiker T713E125, un equipo de 3 polos y 125A ampliamente reconocido en la industria. Este componente no es un simple apagador; es un dispositivo de seguridad de alta ingeniería, diseñado para proteger circuitos de fuerza en instalaciones comerciales e industriales contra sobrecargas y cortocircuitos catastróficos. A lo largo de este análisis exhaustivo, desglosaremos el precio de un interruptor tipo 45T125H en México, sus especificaciones técnicas críticas, el proceso de instalación profesional bajo la normativa vigente y los costos asociados para 2025.

Alternativas: Interruptor de Caja Moldeada (45T125H) vs. Interruptor Miniatura (Pastilla)

La elección del dispositivo de protección correcto es una de las decisiones más críticas en un proyecto eléctrico. Confundir un interruptor de caja moldeada con un interruptor miniatura, comúnmente conocido como "pastilla", es un error que puede tener consecuencias graves. Aunque ambos protegen contra sobrecorrientes, operan en escalas completamente diferentes en términos de robustez, capacidad y costo.

Costo y Complejidad: Una Inversión en Robustez

La diferencia de precio entre ambos dispositivos es el primer indicador de sus distintas naturalezas. Un interruptor miniatura (MCB) es un producto de consumo masivo, con un costo que puede ir desde los $150 MXN hasta los $800 MXN para versiones de mayor capacidad. En contraste, un interruptor de caja moldeada (MCCB) de 125A es un equipo industrial cuyo precio oscila entre los $5,000 y $8,000 MXN o más. Este costo superior se justifica por su construcción interna mucho más compleja y robusta, que utiliza materiales como plásticos termoestables y cerámicas para soportar mayores esfuerzos eléctricos y mecánicos, garantizando una operación confiable durante décadas.

Capacidad Interruptiva (kA): La Diferencia entre un Disparo Seguro y una Explosión

Este es el factor de seguridad más importante y el que más drásticamente los diferencia. La capacidad interruptiva (AIC o kA) es la máxima corriente de cortocircuito que un interruptor puede interrumpir de forma segura sin destruirse. Un interruptor miniatura típico para uso residencial o comercial ligero tiene una capacidad de 10 kA o 15 kA. Un interruptor de caja moldeada como el Bticino T713E125 tiene una capacidad de 16 kA a 690V, y otros modelos industriales pueden alcanzar hasta 100 kA. Instalar un interruptor con una capacidad interruptiva inferior a la corriente de falla disponible en el sistema es una receta para el desastre; en caso de un cortocircuito severo, el interruptor miniatura no podría contener la energía y explotaría, provocando un peligroso evento de arco eléctrico (Arc Flash).

Aplicación: Alimentador Principal vs. Circuito Derivado

Sus roles dentro de una instalación eléctrica son mutuamente excluyentes. Los interruptores miniatura se diseñan para proteger circuitos derivados o finales: aquellos que alimentan directamente luminarias, contactos, o pequeños motores. Se instalan en centros de carga residenciales o tableros de alumbrado comerciales. Por el contrario, los interruptores de caja moldeada de 125A se utilizan como protección principal en tableros de distribución, para proteger alimentadores completos que van a sub-tableros, o para proteger cargas de alta demanda como maquinaria pesada, bancos de motores o unidades de aire acondicionado central.

Ajustes y Flexibilidad: Protección a la Medida

Una ventaja clave de muchos interruptores de caja moldeada es la capacidad de ajustar sus parámetros de disparo. A diferencia de los interruptores miniatura, que tienen curvas de disparo fijas de fábrica, los MCCB a menudo permiten al ingeniero o técnico ajustar el umbral de disparo térmico (para sobrecargas) y magnético (para cortocircuitos). Esta flexibilidad es crucial para coordinar las protecciones en un sistema complejo y para proteger adecuadamente equipos como motores, que tienen altas corrientes de arranque que podrían causar disparos no deseados en un interruptor con ajustes fijos.

Proceso de Instalación de un Interruptor de Caja Moldeada (Paso a Paso)

La instalación de un interruptor de 125A es una tarea que exige precisión, conocimiento técnico y un compromiso inquebrantable con la seguridad. Este procedimiento debe ser realizado exclusivamente por personal electricista calificado y familiarizado con la normativa mexicana.

Planificación y Desenergización (LOTO - Bloqueo y Etiquetado)

La seguridad es el primer y más importante paso. Antes de tocar cualquier componente, el tablero o gabinete debe ser completamente desenergizado desde su fuente de alimentación aguas arriba. Se debe seguir un procedimiento estricto de Bloqueo y Etiquetado (LOTO, por sus siglas en inglés). Esto implica abrir el interruptor principal que alimenta el tablero, colocar un candado físico que impida su cierre y una etiqueta de advertencia clara que indique "Peligro: No Energizar". Finalmente, se utiliza un multímetro o detector de voltaje para verificar en los terminales de llegada que la ausencia de tensión es total.

Preparación del Tablero o Gabinete

El espacio donde se montará el interruptor debe estar limpio, seco y libre de obstrucciones. Antes de la instalación, el propio interruptor debe ser inspeccionado visualmente para detectar cualquier daño que pudiera haber ocurrido durante el transporte, como grietas en la carcasa o terminales doblados. Cualquier dispositivo dañado debe ser descartado, ya que su integridad estructural y capacidad de interrupción podrían estar comprometidas.

Montaje Físico del Interruptor

El interruptor se fija firmemente a la placa de montaje (platina) del tablero utilizando los tornillos y herrajes especificados por el fabricante. Un montaje flojo o inadecuado puede causar vibraciones y estrés mecánico en las conexiones eléctricas. El Bticino Megatiker, por ejemplo, está diseñado para montaje en platina o en riel DIN, aunque para esta capacidad de corriente, el montaje atornillado en platina es el más robusto y recomendado.

Instalación de Zapatas Mecánicas (Terminales)

Los conductores de potencia (típicamente de calibre 1/0 AWG para 125A) deben ser preparados meticulosamente. Se retira el aislamiento en la punta del cable a la longitud exacta recomendada, sin dañar los hilos de cobre. Posteriormente, se inserta el conductor en una zapata terminal de compresión (también llamada "lug") del tamaño adecuado. Utilizando una prensa hidráulica o ponchadora con los dados correctos, se comprime la zapata sobre el cable, creando una conexión mecánica y eléctricamente sólida.

Conexión de Conductores con el Torque Adecuado

Este es uno de los pasos más críticos para la seguridad a largo plazo. Las zapatas ya instaladas en los cables se conectan a los bornes del interruptor. Los tornillos de los bornes deben apretarse utilizando una llave dinamométrica (torquímetro) calibrada, ajustada al valor de par (torque) exacto especificado en el manual de instalación del interruptor. Un apriete insuficiente crea una conexión con alta resistencia, que según la ley de Joule (P=I2R), generará un calor intenso bajo carga, creando un "punto caliente" que puede derretir el aislamiento y provocar un incendio. Un apriete excesivo puede dañar el tornillo, el borne o el propio conductor, creando también un punto débil.

Puesta en Servicio y Pruebas

Una vez que todas las conexiones están aseguradas, se reinstalan todas las barreras de protección y cubiertas del tablero. Se retira el dispositivo de bloqueo y la etiqueta (LOTO). Antes de energizar, se acciona manualmente la palanca del interruptor varias veces para confirmar que su mecanismo opera suavemente y sin obstrucciones. Finalmente, se energiza el circuito y, una vez que la carga está en funcionamiento, se utiliza un multímetro de gancho para medir la corriente en cada fase, asegurando que el consumo sea el esperado y que las cargas estén balanceadas.

Listado de Materiales y Herramientas

La correcta ejecución de la instalación de un interruptor de caja moldeada de 125A depende tanto de los materiales de alta calidad como del uso de herramientas especializadas. La siguiente tabla detalla los elementos indispensables para un trabajo profesional y seguro en México.

Especificaciones Técnicas del Interruptor 45T125H (Tipo Megatiker)

Para comprender el rendimiento y la aplicación correcta de un interruptor de caja moldeada, es fundamental analizar su ficha técnica. A continuación, se detallan las especificaciones del modelo de referencia Bticino Megatiker T713E125, explicando la importancia de cada característica.

Análisis de Precio Unitario (APU) - Ejemplo Detallado

El costo real de implementar una protección de 125A va más allá del precio del interruptor. Un Análisis de Precio Unitario (APU) desglosa todos los componentes del costo, incluyendo materiales y la mano de obra especializada indispensable para una instalación segura y conforme a la normativa. A continuación, se presenta una estimación o proyección para 2025, aclarando que estos costos son aproximados y pueden variar significativamente por región, inflación y proveedor.

Concepto: Suministro e Instalación de 1 Pieza de Interruptor Termomagnético de Caja Moldeada tipo 45T125H (3 Polos, 125A).

Nota: Los costos unitarios se basan en un promedio de precios de mercado a finales de 2024 y proyecciones para 2025. La mano de obra considera una tarifa para personal calificado en trabajos industriales, que es superior a la de un electricista residencial.

Normativa, Permisos y Seguridad: Instalaciones Eléctricas de Fuerza

La instalación de un interruptor de 125A no es un trabajo de remodelación menor; es una intervención en un sistema eléctrico de fuerza que está estrictamente regulada para garantizar la seguridad de las personas y los bienes. Ignorar estos requerimientos puede resultar en sanciones legales, la no conexión del servicio por parte de CFE y, lo más grave, accidentes fatales.

Norma Oficial Mexicana NOM-001-SEDE-2012

Esta es la ley que rige todas las instalaciones eléctricas de utilización en México. Su cumplimiento no es opcional. El Artículo 240, "Protección contra Sobrecorriente", es de aplicación directa y contundente. Establece que todo conductor debe estar protegido contra sobrecorrientes por un dispositivo adecuado. Crucialmente, la norma exige que el dispositivo de protección (en este caso, el interruptor) tenga una capacidad interruptiva igual o superior a la corriente de cortocircuito máxima disponible en sus terminales de línea. Esto significa que no basta con que el amperaje sea correcto (125A); su clasificación en kiloamperes (kA) debe ser suficiente para soportar una falla sin explotar.

Permisos y Verificación por UVIE

La instalación de un interruptor de esta magnitud casi siempre forma parte de un proyecto comercial o industrial que requiere supervisión oficial. Una Unidad de Verificación de Instalaciones Eléctricas (UVIE) es una persona física o moral acreditada por la Secretaría de Energía (SENER) y la Entidad Mexicana de Acreditación (EMA) para certificar que una instalación cumple con la NOM-001-SEDE-2012. Para instalaciones en lugares de concentración pública (comercios, oficinas, fábricas) o con una demanda contratada superior a 100 kW, la obtención de un Dictamen de Verificación favorable por parte de una UVIE es un requisito indispensable para que la Comisión Federal de Electricidad (CFE) autorice y conecte el suministro de energía.

Seguridad y Equipo de Protección Personal (EPP) CRÍTICO

Trabajar en tableros de distribución de esta capacidad implica un riesgo mortal de Arco Eléctrico (Arc Flash). Una falla de cortocircuito a 480V puede liberar una cantidad de energía explosiva, generando una bola de plasma con temperaturas de hasta 20,000 °C. Por esta razón, el personal que realiza la instalación debe utilizar un Equipo de Protección Personal (EPP) especializado y clasificado para este riesgo, que incluye: traje de protección contra arco eléctrico (mínimo Categoría 2), guantes y calzado dieléctricos, careta de protección facial, y herramientas aisladas certificadas a 1000V. La seguridad no es negociable.

Costos Promedio de Interruptores 125A por Región en México (Estimación 2025)

El precio de un interruptor de caja moldeada de 125A puede variar dentro de México debido a factores como la logística, la disponibilidad en distribuidores locales y la competencia en el mercado. La siguiente tabla presenta una estimación de costos por pieza para 2025, basada en precios de distribuidores y plataformas en línea.

Nota: Estos precios son una proyección para 2025, no incluyen IVA y están sujetos a cambios. Se recomienda solicitar cotizaciones a distribuidores locales para obtener precios precisos.

Principales Aplicaciones del Interruptor de 125 Amperes

Un interruptor de caja moldeada de 125A es una solución robusta diseñada para puntos específicos en sistemas de distribución de mediana capacidad. Sus aplicaciones más comunes son:

Como Interruptor Principal en Tableros de Distribución

En pequeños edificios comerciales, talleres, o locales de servicios, un interruptor de 125A puede funcionar como el dispositivo de protección general. Se instala en el tablero principal, inmediatamente después del equipo de medición de CFE, y protege todos los circuitos derivados del inmueble.

Protección de Alimentadores a Maquinaria y Motores

Es la aplicación industrial por excelencia. Se utiliza para proteger el circuito alimentador que lleva energía a una máquina de alta demanda, como un torno CNC, una prensa industrial o un motor eléctrico de gran tamaño (por ejemplo, de 50 a 75 HP). Su capacidad de ajuste de disparo es particularmente útil para manejar las altas corrientes de arranque de los motores.

En Sub-tableros de Distribución de Potencia

En instalaciones más grandes, como una nave industrial o un edificio de oficinas de varios pisos, la energía se distribuye a través de sub-tableros. Un interruptor de 125A se instala en el tablero principal para proteger el cable alimentador que va hacia un sub-tablero específico, el cual a su vez distribuirá la energía a circuitos más pequeños en un área determinada.

Para la Conexión de Equipos de Aire Acondicionado Centrales

Las unidades de climatización (HVAC) de tipo central o paquete (rooftop) para uso comercial tienen un consumo eléctrico considerable. Un interruptor de 125A es comúnmente utilizado como el medio de protección y desconexión para estos equipos, garantizando la seguridad y el correcto funcionamiento del sistema.

Errores Frecuentes en la Selección e Instalación y Cómo Evitarlos

La seguridad y fiabilidad de una instalación eléctrica de fuerza dependen de evitar errores críticos durante la fase de diseño e instalación. A continuación se describen los fallos más peligrosos y cómo prevenirlos.

Problema: Seleccionar una Capacidad Interruptiva Insuficiente (el interruptor explota)

• Descripción: Se instala un interruptor con una clasificación de 10 kA en un punto del sistema donde la corriente de falla disponible es de 18 kA.

• Consecuencia: Al ocurrir un cortocircuito, el interruptor es incapaz de contener la energía. Se produce una falla catastrófica: el dispositivo explota, generando un arco eléctrico que puede causar quemaduras graves o la muerte al personal cercano y destruir el tablero.

• Solución: Exigir un estudio de cortocircuito realizado por un ingeniero eléctrico. Este cálculo determina la corriente de falla máxima posible en cada punto de la instalación. Con base en este dato, se debe seleccionar un interruptor con una capacidad interruptiva (kA o AIC) siempre superior al valor calculado, en estricto cumplimiento con la NOM-001-SEDE-2012.

Problema: Apriete Incorrecto de las Terminales (Puntos Calientes)

• Descripción: El instalador aprieta los tornillos de las terminales "al tanteo", sin usar una llave dinamométrica.

• Consecuencia: Una conexión floja crea una alta resistencia eléctrica. Con 125A fluyendo, este punto se sobrecalienta progresivamente (punto caliente), degradando y derritiendo el aislamiento del cable y los componentes internos del interruptor, hasta que finalmente provoca un cortocircuito o un incendio.

• Solución: El uso de un torquímetro calibrado no es opcional, es mandatorio. Se debe consultar el manual del fabricante para encontrar el valor de par de apriete especificado (ej. 13.6 N·m) y aplicarlo con precisión en todas las terminales de potencia.

Problema: Uso de Conductores de un Calibre Inadecuado

• Descripción: Para ahorrar costos, se utiliza cable de calibre 4 AWG en lugar del calibre 1/0 AWG requerido para un circuito de 125A.

• Consecuencia: El cable, al ser demasiado delgado, no puede disipar el calor generado por el paso de la corriente. Su temperatura se eleva por encima del límite de su aislamiento (ej. 90°C), lo que lo derrite y expone el conductor, creando un riesgo inminente de cortocircuito e incendio a lo largo de toda su trayectoria.

• Solución: El calibre del conductor debe ser calculado y seleccionado rigurosamente según las tablas y métodos estipulados en la NOM-001-SEDE-2012. El cálculo debe considerar la capacidad del interruptor, la temperatura ambiente, la forma de instalación (en tubo, en charola) y la longitud del circuito.

Problema: No Verificar la Compatibilidad con el Tablero

• Descripción: Se compra un interruptor de tipo enchufable (plug-in) para un tablero que requiere un modelo atornillable (bolt-on).

• Consecuencia: El interruptor no se puede montar de forma segura, queda flojo o no hace un contacto eléctrico firme con las barras colectoras del tablero. Esto genera otro posible punto caliente y un riesgo de falla mecánica y eléctrica.

• Solución: Antes de la compra, verificar la marca y modelo del tablero de distribución y consultar sus especificaciones para asegurar que el interruptor seleccionado sea 100% compatible con su sistema de montaje.

Checklist de Inspección y Calidad

Para garantizar que la instalación de un interruptor de caja moldeada se ha realizado con los más altos estándares de calidad y seguridad, un supervisor de obra o una UVIE debe verificar los siguientes puntos clave:

• Revisión del Certificado y Ficha Técnica del Producto (Capacidad Interruptiva).

  Verificar que el interruptor instalado corresponda exactamente al especificado en el proyecto eléctrico. Se debe constatar que es de una marca reconocida, cuenta con certificación NOM o ANCE, y que su capacidad interruptiva (kA) es igual o superior a la requerida por el estudio de cortocircuito.

• Inspección del Montaje Físico (firme y seguro).

  Comprobar físicamente que el interruptor esté sólidamente fijado a la platina del tablero. No debe presentar ningún tipo de movimiento o juego. Todas las barreras aislantes y cubiertas de seguridad deben estar correctamente instaladas.

• Verificación del Torque Aplicado en las Terminales de Conexión.

  Solicitar al instalador el registro de los valores de torque aplicados. Idealmente, realizar una verificación aleatoria con un torquímetro calibrado para confirmar que el apriete de las terminales de línea y carga cumple con las especificaciones del fabricante.

• Pruebas de Funcionamiento Mecánico (apertura y cierre manual) y Eléctrico.

  Con el circuito desenergizado, accionar la palanca del interruptor varias veces para asegurar un funcionamiento mecánico suave y sin trabas. Una vez energizado y bajo carga, utilizar un multímetro de gancho para medir la corriente en cada una de las fases y confirmar que los valores son los esperados y están balanceados.

Mantenimiento y Vida Útil: Protege tu Inversión

Un interruptor de caja moldeada es un dispositivo de seguridad robusto, pero no está exento de mantenimiento. Un plan preventivo adecuado es esencial para asegurar su funcionamiento confiable a lo largo de los años y proteger la inversión realizada.

Plan de Mantenimiento Preventivo

Se recomienda un programa de mantenimiento realizado por personal técnico calificado, siguiendo las mejores prácticas de la industria.

• Inspección Anual: Realizar una inspección visual detallada del interruptor y sus conexiones, buscando signos de sobrecalentamiento (decoloración, plástico derretido), grietas en la carcasa o acumulación excesiva de polvo. Limpiar el polvo con aire comprimido seco y accionar la palanca manualmente varias veces para lubricar el mecanismo interno.

• Inspección Termográfica (cada 1-2 años): Con el circuito operando bajo carga normal (al menos 40%), utilizar una cámara termográfica para escanear el interruptor y sus terminales. Este método no invasivo es la forma más efectiva de detectar puntos calientes (conexiones flojas o deterioradas) antes de que se conviertan en una falla grave.

• Pruebas de Disparo (cada 3-5 años): Contratar a una empresa especializada para realizar pruebas de inyección de corriente primaria. Este procedimiento verifica que las unidades de disparo térmico y magnético del interruptor sigan funcionando correctamente y dentro de los tiempos y corrientes especificados por el fabricante, garantizando que protegerá el circuito cuando sea necesario.

Durabilidad y Vida Útil Esperada

Un interruptor de caja moldeada de una marca de prestigio como Bticino, Siemens o Schneider Electric, que ha sido correctamente seleccionado, instalado profesionalmente (con el torque adecuado) y sometido a un plan de mantenimiento preventivo, tiene una vida útil operativa que puede superar fácilmente los 20 a 30 años. La inversión en calidad y mantenimiento se traduce directamente en décadas de protección confiable.

Preguntas Frecuentes (FAQ) sobre el Interruptor 45T125H

¿Qué significa "caja moldeada"?

"Caja moldeada" (Molded Case en inglés) se refiere a la carcasa del interruptor, que está fabricada con un material aislante termoestable de alta resistencia. Esta robusta carcasa encapsula y protege todos los componentes internos del mecanismo de interrupción, haciéndolo adecuado para entornos industriales exigentes.

¿Qué significa 45T125H?

Este número de parte, 45T125H, corresponde comúnmente a un transformador seco de 45 kVA de la marca Square D. Sin embargo, si usted buscaba un interruptor, es muy probable que su intención fuera encontrar un dispositivo de 125 amperes para una aplicación trifásica, como el Bticino Megatiker T713E125 que se usa como referencia en esta guía.

¿Este interruptor me sirve como interruptor principal para mi casa?

No, es extremadamente improbable. Un interruptor de 125 amperes es de capacidad industrial o comercial y es excesivamente grande para una vivienda típica en México. Las residencias suelen tener contratos con CFE que van desde 30 hasta 70 amperes, por lo que se utilizan interruptores principales de menor capacidad.

¿Qué significa la capacidad interruptiva (kA) y por qué es importante?

La capacidad interruptiva, medida en kiloamperes (kA), es la máxima corriente de cortocircuito que el interruptor puede interrumpir de forma segura sin explotar. Es una característica de seguridad crítica. Si la corriente de falla de su instalación es mayor que la capacidad interruptiva del interruptor, este fallará catastróficamente en caso de un cortocircuito.

¿Puedo instalar este interruptor yo mismo?

Absolutamente no. La instalación de este tipo de equipo debe ser realizada exclusivamente por un electricista calificado y certificado. Requiere herramientas especializadas (como un torquímetro), conocimiento profundo de la NOM-001-SEDE-2012 y el uso de equipo de protección personal contra arco eléctrico.

¿Qué calibre de cable se usa para un interruptor de 125 amperes?

Generalmente, para una carga de 125A se utiliza un conductor de cobre de calibre 1/0 AWG. Sin embargo, el calibre final debe ser determinado por un ingeniero eléctrico a través de un cálculo que considere la longitud del circuito, la temperatura ambiente y el método de instalación, según lo estipulado por la NOM-001-SEDE-2012.

¿Cuál es la diferencia entre un Bticino Megatiker y un Easytiker?

Ambas son líneas de interruptores de Bticino. Megatiker es la gama industrial de alto desempeño, más robusta y con mayores capacidades y accesorios. Easytiker es una línea diseñada para ser una solución más económica, orientada a aplicaciones comerciales más ligeras y con especificaciones más acotadas.

¿Necesito un dictamen de UVIE para instalar solo un interruptor de 125A?

Si este interruptor es parte de una instalación eléctrica nueva, una ampliación o una modificación significativa en un local comercial, industrial o cualquier lugar de concentración pública, la respuesta es sí. La ley exige que la instalación completa sea verificada por una UVIE para poder contratar o modificar el servicio con CFE.

Videos Relacionados y Útiles

Para complementar la información de esta guía, se han seleccionado los siguientes videos que ofrecen explicaciones visuales y técnicas sobre los interruptores de caja moldeada y su funcionamiento.

Interruptores de Caja Moldeada con relé termomagnético

Un video del canal "electroAzul ingeniería" que explica en detalle el funcionamiento de los relés termomagnéticos en interruptores MCCB, ideal para entender la teoría.

Interruptores de caja moldeada, zonas de corriente e indicadores analógicos CHINT

Video de un distribuidor mexicano ("TECNOSINERGY") que muestra la gama de interruptores de caja moldeada, sus características y accesorios, dando un buen panorama del producto.

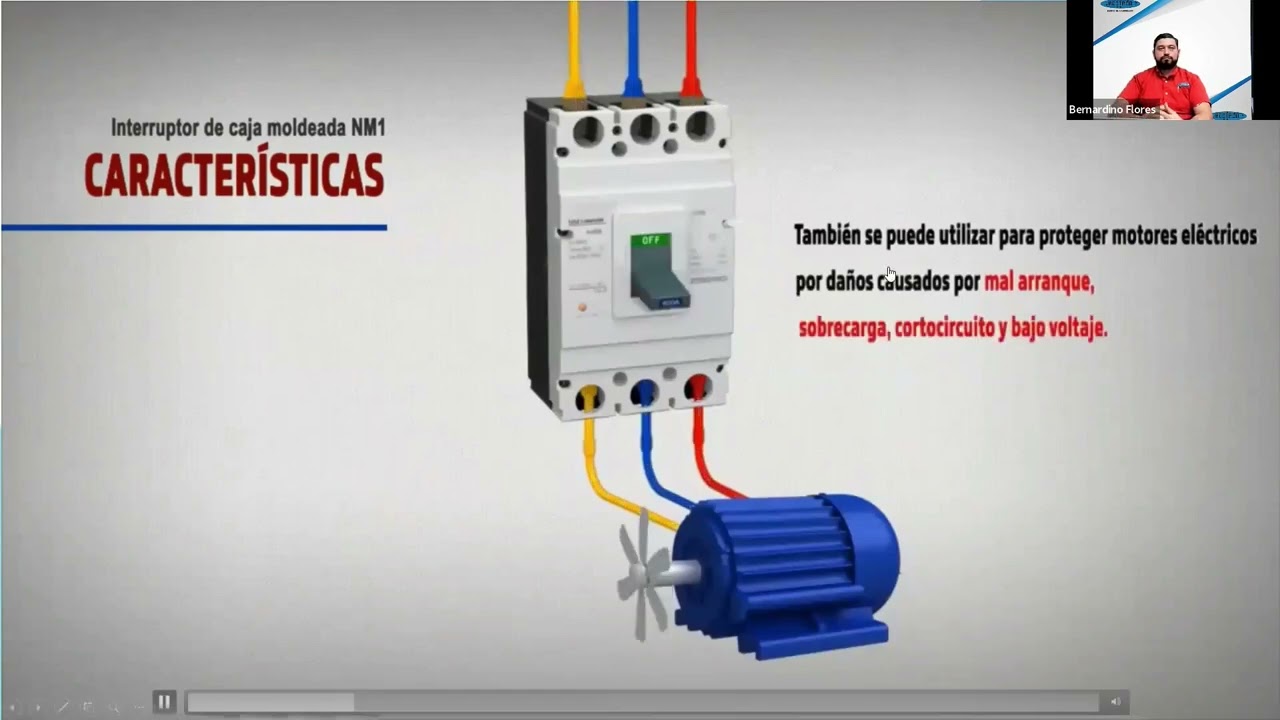

Guía de instalación del interruptor de caja moldeada NM8N

Un video institucional (de CHINT) que muestra el proceso de desempaque, montaje, cableado y pruebas de un MCCB, visualizando los pasos descritos en la guía.

Conclusión: La Inversión Clave en la Protección y Continuidad de tu Negocio

Al investigar sobre el precio de interruptor 45T125H, es evidente que la búsqueda va más allá de un simple número de parte; representa la necesidad de una protección eléctrica robusta y confiable para circuitos de mediana capacidad. Como hemos detallado, la selección correcta de un interruptor de caja moldeada, como el Bticino Megatiker de 125A, y su instalación profesional no son un gasto, sino una de las inversiones más críticas en la infraestructura de cualquier negocio. La atención meticulosa a especificaciones clave como la capacidad interruptiva, el cumplimiento estricto de la NOM-001-SEDE-2012, y la ejecución precisa de la instalación por personal calificado son los pilares que sustentan la seguridad del personal, la integridad de equipos costosos y la continuidad ininterrumpida de las operaciones. En el competitivo entorno industrial y comercial de México, el interruptor 45T125H (o su equivalente funcional) es una pieza fundamental que garantiza que la energía trabaje para su empresa, y no en su contra.

Glosario de Términos Eléctricos

• Interruptor de Caja Moldeada (MCCB): Dispositivo de protección electromecánico para altas corrientes (típicamente >100A), encapsulado en una carcasa robusta de material aislante, utilizado en aplicaciones comerciales e industriales.

• Interruptor Termomagnético: Un interruptor que combina dos mecanismos de protección: uno térmico (una lámina bimetálica) que actúa ante sobrecargas prolongadas, y uno magnético (una bobina) que actúa instantáneamente ante cortocircuitos.

• Capacidad Interruptiva (AIC): Acrónimo de "Amperage Interrupting Capacity", también expresado en kiloamperes (kA). Es la máxima corriente de falla que un dispositivo puede interrumpir de forma segura sin destruirse.

• Sobrecarga: Condición en la que un circuito consume una corriente superior a su valor nominal por un tiempo prolongado, lo que genera un calentamiento peligroso en los conductores.

• Cortocircuito: Una conexión accidental de muy baja impedancia entre dos puntos de diferente potencial (ej. fase y neutro), que provoca el flujo de una corriente extremadamente alta y destructiva.

• NOM-001-SEDE: La Norma Oficial Mexicana para Instalaciones Eléctricas (Utilización), de cumplimiento obligatorio en todo el territorio nacional, que establece los requisitos técnicos para garantizar la seguridad.

• UVIE: Unidad de Verificación de Instalaciones Eléctricas. Entidad independiente acreditada por la SENER para inspeccionar y certificar que una instalación eléctrica cumple con la NOM-001-SEDE.
