SUMINISTRO E INSTALACION DE CLEMA O GRAPA DE TENSION DE ACERO FORJADO GALVANIZADO, SEMEJANTE AL O.B. Cat. 85500 (H.T. N° 70 DE C.F.E.) INCLUYE HERRAMIENTA, EQUIPO, MATERIAL Y MANO DE OBRA NECESARIA

La Columna Vertebral Invisible de la Red Eléctrica Nacional

En el vasto y complejo entramado que constituye el Sistema Eléctrico Nacional (SEN) de México, la estabilidad estructural de miles de kilómetros de líneas aéreas de media y baja tensión no depende exclusivamente de la robustez monolítica de los postes de concreto reforzado o de la tecnología avanzada de los transformadores de distribución. A menudo, la integridad de circuitos enteros, que alimentan desde parques industriales en el Bajío hasta comunidades rurales en la Sierra Madre, recae sobre la eficacia mecánica de un componente de acero forjado aparentemente modesto, de apenas 100 milímetros de longitud: la grapa gp1.

Este dispositivo, técnicamente categorizado como grapa paralela de tres pernos para retenida, es el elemento de fricción crítico que transfiere las inmensas cargas de tensión mecánica desde los conductores y estructuras hacia el sistema de anclaje en el suelo. En un país caracterizado por una diversidad geográfica y climática extrema —donde las redes deben soportar desde los huracanes corrosivos del Golfo de México hasta las oscilaciones térmicas del desierto de Sonora y la actividad sísmica del Pacífico— la correcta selección, instalación y mantenimiento de la grapa paralela gp1 trasciende el simple cumplimiento de una ficha técnica. Se convierte en una cuestión de seguridad operativa, continuidad del servicio y protección civil.

El año 2025 presenta desafíos renovados para la industria de la construcción eléctrica en México: un incremento en los costos de materias primas siderúrgicas, actualizaciones en las normativas de seguridad laboral y una mayor exigencia por parte de la Comisión Federal de Electricidad (CFE) en los procesos de auditoría y recepción de obras (LAPEM). Esta guía no es un simple manual de instrucciones; es un compendio exhaustivo de ingeniería aplicada, economía de la construcción y normatividad vigente. A lo largo de este reporte, desglosaremos la metalurgia del acero forjado, la física detrás del torque de apriete, la microeconomía de los precios unitarios y las patologías comunes que llevan al colapso de las retenidas, proporcionando al profesional mexicano las herramientas necesarias para ejecutar proyectos de infraestructura eléctrica de clase mundial.

Opciones y Alternativas: Un Análisis de Ingeniería Comparada

La selección de la grapa gp1 como método de sujeción no es arbitraria, sino el resultado de una evaluación técnica que pondera variables como la carga de ruptura, la vida útil, la facilidad de mantenimiento y el costo total de propiedad. Sin embargo, el mercado mexicano ofrece diversas tecnologías para la terminación de cables de retenida. Para entender la supremacía de la grapa paralela gp1 en ciertas aplicaciones, es imperativo contrastarla técnicamente con sus alternativas directas, analizando los mecanismos de falla y las ventajas operativas de cada sistema.

Grapa Paralela GP1 (El Estándar de Fricción Planar)

La grapa gp1 funciona bajo el principio de fricción por compresión planar. Al apretar los tres pernos de alta resistencia, las dos placas de acero forjado (cuerpos) se aproximan, "sándwichando" los dos tramos de cable de acero (la línea viva y el extremo muerto) dentro de canales preformados.

• Mecanismo de Sujeción: La fuerza normal generada por el torque de los tornillos se multiplica por el coeficiente de fricción entre el acero galvanizado del cable y el acero galvanizado de la grapa. Los canales están diseñados con un radio específico para maximizar el área de contacto sin aplastar los hilos individuales del cable, lo que preserva la integridad estructural del mismo.

• Ventajas Estratégicas:

  • Reapriete y Ajuste: Es el único sistema que permite, mediante el afloje y retorqueo de pernos, ajustar la tensión de la retenida (el "fuelle") años después de la instalación inicial, compensando el asentamiento del ancla o el estiramiento del cable (creep).

  • Inspección Visual: Un supervisor puede verificar la integridad de la instalación simplemente observando el estado de las tuercas, las rondanas de presión y la deformación de las placas, sin necesidad de destruir la conexión.

  • Robustez Mecánica: Al ser de acero forjado, tiene una resistencia al impacto y a la fatiga vibratoria superior a las piezas fundidas.

• Desafíos: Requiere herramientas específicas (llave o dado y torquímetro) y un tiempo de instalación mayor (5-10 minutos por retenida). Depende críticamente de la competencia del instalador para aplicar el torque correcto.

Remates Preformados (La Tecnología de Tensión Radial)

Los remates preformados consisten en varillas de acero de alta resistencia, preformadas en una hélice con un diámetro interno ligeramente menor al diámetro externo del cable de retenida. Se aplican manualmente envolviéndolas sobre el cable.

• Mecanismo de Sujeción: Funcionan mediante tensión radial y fricción distribuida. Cuando el cable de retenida se tensa, la hélice del preformado tiende a estirarse y reducir su diámetro, apretando el cable con mayor fuerza ("efecto dedo chino"). La carga se distribuye uniformemente a lo largo de toda la longitud del preformado, eliminando puntos de concentración de estrés.

• Comparativa con GP1:

  • Instalación: Extremadamente rápida (menos de 2 minutos) y no requiere herramientas, lo que reduce drásticamente el costo de mano de obra.

  • Limitaciones: No son reutilizables; una vez instalados y sometidos a tensión, se deforman permanentemente. No permiten el re-tensado del cable sin cortar y desperdiciar material. En zonas urbanas con riesgo de vandalismo, son más difíciles de retirar sin herramientas de corte, pero también imposibles de ajustar.

  • Costo: El precio unitario del material suele ser similar o ligeramente superior a la grapa GP1, pero el ahorro en tiempo puede compensarlo en proyectos masivos.

Abrazaderas Tipo U o "Perros" (El Riesgo del Aplastamiento)

Este sistema consta de un perno en forma de U, una base fundida (silla) y dos tuercas. Es común en aplicaciones industriales generales pero controversial en líneas de alta exigencia.

• Mecanismo de Falla: La transferencia de carga se logra mediante la deformación plástica del cable causada por el perno U.

• Por qué la GP1 es superior: Los "perros" concentran todo el estrés en puntos muy pequeños (donde el perno U toca el cable), lo que reduce la carga de ruptura del cable hasta en un 20%. Además, existe un alto riesgo de instalación incorrecta (colocar la U sobre la línea viva, conocido como "ensillar un caballo muerto"), lo que daña irremediablemente el tramo de cable que soporta la tensión. La grapa paralela gp1, con sus canales largos y suaves, evita este daño concentrado y asegura una eficiencia de terminación superior al 90% de la ruptura del cable.

Tabla Comparativa de Rendimiento Técnico

Proceso Constructivo: Manual de Instalación Técnica

La instalación de una retenida utilizando la grapa gp1 es un proceso de precisión. Un error en esta etapa no solo compromete el material, sino que introduce un punto latente de falla en la red. A continuación, se detalla el procedimiento estándar alineado con las mejores prácticas de la industria y la normativa de seguridad.

Fase de Preparación y Seguridad

Antes de subir al poste o manipular el cable, el personal debe contar con el Equipo de Protección Personal (EPP) completo: casco dieléctrico con barbuquejo, guantes de carnaza (para manipular el cable de acero y evitar punciones por los hilos), gafas de seguridad (contra rebabas metálicas) y botas de seguridad.

1. Verificación del Material: Inspeccionar la grapa gp1 en busca de defectos de galvanizado, rebabas en los canales o hilos de rosca dañados. Verificar que los tornillos giren libremente.

2. Preparación del Cable: Se utiliza comúnmente cable de acero galvanizado grado EHS (Extra High Strength) de 3/8" (9.52 mm). El corte del cable debe realizarse con cizalla o cortadora hidráulica para evitar el "floreado" de los torones.

   • Tip de Campo: Antes de cortar, envuelva la zona de corte con cinta de aislar de alta resistencia. Esto mantiene los hilos unidos y facilita la inserción en el guardacabo y la grapa.

Configuración del Ensamble

El ensamble típico de una retenida de ancla incluye: Perno de anclaje (ojo), Guardacabo, Cable de retenida y Grapa GP1.

1. Inserción del Guardacabo: Pase el cable a través del ojo del perno de anclaje y coloque el guardacabo (pieza en forma de media luna) en la curva interna del cable. El guardacabo es vital porque aumenta el radio de curvatura del cable, evitando que se quiebre por fatiga mecánica bajo tensión.

2. Posicionamiento de la Grapa: Desensamble la grapa gp1 retirando las tuercas y separando los dos cuerpos y la placa intermedia (si la hubiera, aunque la GP1 estándar son dos cuerpos).

3. Alineación de Cables: Coloque los dos tramos de cable (el tenso que sube al poste y el extremo muerto o "chicote") dentro de las ranuras paralelas de uno de los cuerpos de la grapa. Asegúrese de que ambos cables asienten perfectamente en el fondo de los canales.

Secuencia de Apriete y Torque

La grapa gp1 depende enteramente de la fuerza de compresión.

1. Colocación de la Contraparte: Coloque el segundo cuerpo de la grapa sobre los cables, alineando los agujeros cuadrados con los tornillos de cuello cuadrado.

2. Inserción de Pernos: Inserte los tres tornillos de coche de 1/2". El cuello cuadrado debe encajar en la perforación cuadrada del cuerpo; esto evita que el tornillo gire al apretar la tuerca, permitiendo el uso de una sola llave.

3. Colocación de Rondanas: Instale las rondanas de presión en cada perno antes de la tuerca. La función de la rondana de presión es mantener una tensión constante en la unión roscada, compensando las micro-vibraciones y los cambios térmicos.

4. Apriete Inicial: Apriete las tuercas manualmente hasta que el ensamble esté firme pero aún permita un ligero ajuste de posición.

5. Torque Final (El Paso Crítico): Utilizando un torquímetro calibrado, aplique el par de apriete especificado. Para tornillería de 1/2" galvanizada grado 2, el estándar industrial sugiere un rango de 35 a 40 ft-lb (47-54 N-m).

   • Secuencia: Inicie el apriete por el tornillo central para asegurar que las placas se asienten paralelamente, luego proceda con los tornillos de los extremos. Esto evita que la grapa se arquee o quede "abierta" en un lado.

Gestión del Extremo Muerto y Retorqueo

1. Longitud del Chicote: Deje un sobrante de cable (chicote) de al menos 15 a 20 cm después de la grapa. Este extremo debe sujetarse al cable principal utilizando una grapa pequeña auxiliar o un amarre de alambre recocido para evitar que vibre o cause daños.

2. El "Segundo Apriete": Una vez que la retenida ha sido tensada completamente (mediante el tecle o malacate en la parte superior del poste) y ha soportado carga durante unos minutos (o días, idealmente), el cable se "acomoda" y reduce su diámetro ligeramente. Es obligatorio volver a verificar el torque de las tuercas de la grapa gp1. A menudo se encontrará que las tuercas han perdido tensión; el retorqueo restaura la seguridad del sistema.

Listado de Materiales

Cantidades y Rendimientos de Materiales

Análisis de Precio Unitario (APU) - Ejemplo Detallado

Presentamos un análisis para la instalación de una retenida de ancla completa, donde la grapa gp1 es el componente clave de seguridad. Los costos son una proyección para el mercado central de México en el primer trimestre de 2025.

Concepto: Suministro e instalación de retenida de ancla con grapa paralela GP1 para poste de 12m.

Nota: A este costo directo se deben sumar indirectos (aprox 20-25%), financiamiento y utilidad para obtener el precio de venta final, que rondaría los $3,100 - $3,300 MXN.

Normativa, Permisos y Seguridad: Construye con Confianza

El entorno regulatorio en México es riguroso. El uso de materiales no normados puede resultar en el rechazo de la obra por parte de la CFE, multas contractuales o responsabilidades civiles en caso de accidente.

Normas Oficiales Mexicanas (NOM) Aplicables

1. Especificación CFE 2G200-29 "Grapas Paralelas": Establece las dimensiones, materiales (acero forjado) y pruebas mecánicas (deslizamiento y torque) que debe cumplir la grapa gp1. Exige marcado indeleble del fabricante y lote.

2. NMX-H-004-SCFI-2008 (Recubrimiento de Zinc): Regula el galvanizado por inmersión en caliente, exigiendo un espesor mínimo para garantizar resistencia a la corrosión en ambientes mexicanos.

3. NOM-001-SEDE-2012: Instalaciones Eléctricas (Utilización). Regula las distancias de seguridad y la correcta puesta a tierra de los sistemas de retenida.

¿Necesito un Permiso de Construcción?

Para obras en la vía pública (postes de calle), sí se requiere permiso municipal y validación de proyecto por CFE. Generalmente, esto lo gestiona un Perito Responsable de Obra o una Unidad de Verificación de Instalaciones Eléctricas (UVIE). Para obras privadas internas, no siempre se requiere permiso municipal específico para la retenida, pero sí cumplir con la NOM-001.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

La instalación de retenidas implica tensión mecánica peligrosa. El chicoteo de un cable roto puede ser letal.

• Casco Dieléctrico: Clase E, obligatorio.

• Guantes de Carnaza: Indispensables para manipular el cable de acero trenzado y evitar cortes profundos.

• Gafas de Seguridad: Protección contra rebabas de zinc o acero al cortar.

• Botas Dieléctricas: Con casquillo de poliamida (no acero).

Costos Promedio para diferentes regiones de México

México no es un mercado monolítico. Las condiciones logísticas y laborales crean disparidades de costos significativas para la grapa gp1 y su instalación. Precios estimados para 2025.

Usos Comunes en la Construcción

La grapa gp1 es versátil, pero su uso debe limitarse a donde su diseño es óptimo.

Retenida de Ancla (Down Guy)

El uso principal. Conecta el cable desde la parte superior del poste hasta la varilla de anclaje en el suelo. Aquí, la capacidad de la GP1 para soportar la tensión constante y permitir ajustes futuros es vital para mantener la verticalidad del poste a lo largo de los años.

Retenida de Violín (Span Guy)

Utilizada cuando no hay espacio físico para un ancla en el suelo (ej. en esquinas urbanas densas). La retenida va horizontalmente de la cabeza de un poste a la de otro poste contiguo. La GP1 asegura la unión en ambos extremos, soportando la tensión horizontal pura.

Remate de Cable de Guarda

En líneas de media tensión (13-33 kV) sobre postes, el cable superior (hilo de guarda) que protege contra descargas atmosféricas se sujeta a las estructuras. La GP1 se utiliza para rematar este cable en estructuras de tensión, asegurando la continuidad mecánica y eléctrica.

Errores Frecuentes y Cómo Evitarlos

El análisis forense de fallas en retenidas revela patrones repetitivos de error humano relacionados con la grapa gp1.

• El Pecado Capital: Torque Incorrecto.

  • Error: Apretar "al llegue" o usar tubos para hacer palanca excesiva.

  • Consecuencia: Si falta torque, el cable desliza. Si sobra torque, el tornillo se estira y rompe bajo carga de viento.

  • Solución: Usar torquímetro calibrado a 35-40 ft-lb.

• Instalación "Mordida" (Misalignment):

  • Error: El cable no se asienta en el canal y queda pellizcado entre las placas planas.

  • Consecuencia: Corte de los hilos del cable y reducción dramática de la carga de ruptura.

  • Solución: Apretar primero el tornillo central asegurando visualmente que el cable esté en el carril.

• Confusión de Modelos:

  • Error: Usar una GP1 (para 3/8") en cable de 1/2".

  • Consecuencia: Las placas quedan en forma de "V", los tornillos se doblan y fallan.

  • Solución: Verificar el calibre del cable y usar grapa GP2 si es necesario.

Checklist de Control de Calidad

Este instrumento es esencial para el Residente de Obra o el Auditor al momento de recibir los trabajos.

• [ ] Inspección de Material: ¿La grapa tiene grabado "GP1" y la marca del fabricante? ¿Es galvanizado por inmersión (mate/rugoso) y no electrolítico (brillante)?

• [ ] Geometría: ¿Las placas de la grapa están paralelas tras el apriete?

• [ ] Componentes: ¿Están presentes los 3 tornillos, 3 tuercas y 3 rondanas de presión?

• [ ] Chicote: ¿El sobrante de cable está asegurado y no presenta puntas peligrosas?

• [ ] Torque: (Prueba aleatoria) ¿Las tuercas tienen marca de pintura (lacre) de inspección?

• [ ] Integridad: ¿Hay daños en el galvanizado por golpes? Si los hay, deben cubrirse con pintura de zinc.

Mantenimiento y Vida Útil: Protege tu Inversión

La grapa gp1 es un componente de "bajo mantenimiento", pero no de "cero mantenimiento".

Plan de Mantenimiento Preventivo

• A los 3-6 Meses (Crítico): Retorqueo. El cable nuevo se estira y "acomoda", aflojando la tensión inicial. Es obligatorio volver a apretar las tuercas.

• Anual: Inspección visual con binoculares. Buscar rastros de óxido o desplazamiento del guardacabo.

• Cada 5 años: En zonas costeras, verificar el estado del galvanizado.

Durabilidad y Vida Útil Esperada en México

• Clima Seco/Templado (Centro/Norte): 25 a 30 años.

• Clima Húmedo/Tropical (Sur): 15 a 20 años.

• Clima Salino/Costero: 10 a 15 años (requiere vigilancia estricta de corrosión).

Sostenibilidad e Impacto Ambiental

El acero de la grapa gp1 es 100% reciclable al final de su vida útil. A diferencia de los materiales plásticos o compuestos, el acero forjado puede fundirse y reutilizarse indefinidamente, lo que la convierte en una opción alineada con la economía circular si se gestiona correctamente su desecho.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia real entre la Grapa GP1 y la GP2?

La diferencia radica en la capacidad y dimensiones. La GP1 tiene 3 tornillos, mide aprox. 100 mm y acepta cable hasta 3/8" (9.52 mm). La GP2 es más robusta, tiene 4 tornillos, mide aprox. 203 mm y acepta cable de diámetros mayores (hasta 1/2" o más). Nunca intercambiarlas; una GP1 en cable grueso fallará catastróficamente.

¿Es obligatorio usar grapas "con protocolo" CFE para una obra privada?

Si la obra será cedida a CFE (ej. fraccionamientos, acometidas industriales), SÍ, es obligatorio entregar el protocolo de pruebas LAPEM. Si es una red interna privada, no es legalmente obligatorio pero es altamente recomendable por seguridad, ya que garantiza que el lote fue probado mecánicamente.

¿Puedo reutilizar una grapa GP1 de una línea vieja?

Si los cuerpos no tienen corrosión roja y las roscas están intactas, el acero forjado es técnicamente reutilizable. Sin embargo, se recomienda desechar siempre los tornillos, tuercas y rondanas de presión y reemplazarlos por nuevos, ya que sufren fatiga. Dada la importancia de la seguridad y el bajo costo de la pieza, la mejor práctica es instalar material nuevo.

¿Cuántas grapas GP1 se deben poner por retenida?

Para la mayoría de las retenidas de distribución con cable 3/8" EHS, una sola grapa gp1 instalada correctamente proporciona la sujeción necesaria. En cruces especiales (autopistas, ríos) o líneas de mayor tensión mecánica, la ingeniería del proyecto puede especificar dos grapas en serie por redundancia.

¿Qué pasa si no uso torquímetro en la instalación?

Corres dos riesgos graves: dejarla floja (el cable se soltará con el tiempo causando la caída del poste) o apretarla de más (rompiendo el tornillo o dañando la rosca). El "tanteo" manual no es fiable en infraestructuras críticas.

¿La grapa GP1 sirve para cable de aluminio?

NO. La grapa gp1 de acero galvanizado es exclusivamente para cable de acero galvanizado. Usarla en conductor de aluminio o cobre causará par galvánico (corrosión acelerada) y dañará los conductores blandos por exceso de compresión. Para aluminio se usan grapas de aleación de aluminio tipo pistola.

¿Puedo pintar la grapa para que se vea mejor?

No se recomienda pintura estética sobre el galvanizado sin preparación, ya que se caerá. Si necesitas protección extra o camuflaje, usa pinturas epóxicas industriales compatibles con galvanizado, pero nunca cubras las roscas antes de la instalación para no afectar el torque.

Videos Relacionados y Útiles

Instalación de Retenida en Poste

Tutorial visual que muestra el entizado y colocación de la grapa de 3 tornillos en una estructura real.

Seguridad y Torque Correcto

Guía sobre la importancia del uso del torquímetro y la secuencia de apriete para evitar fallas.

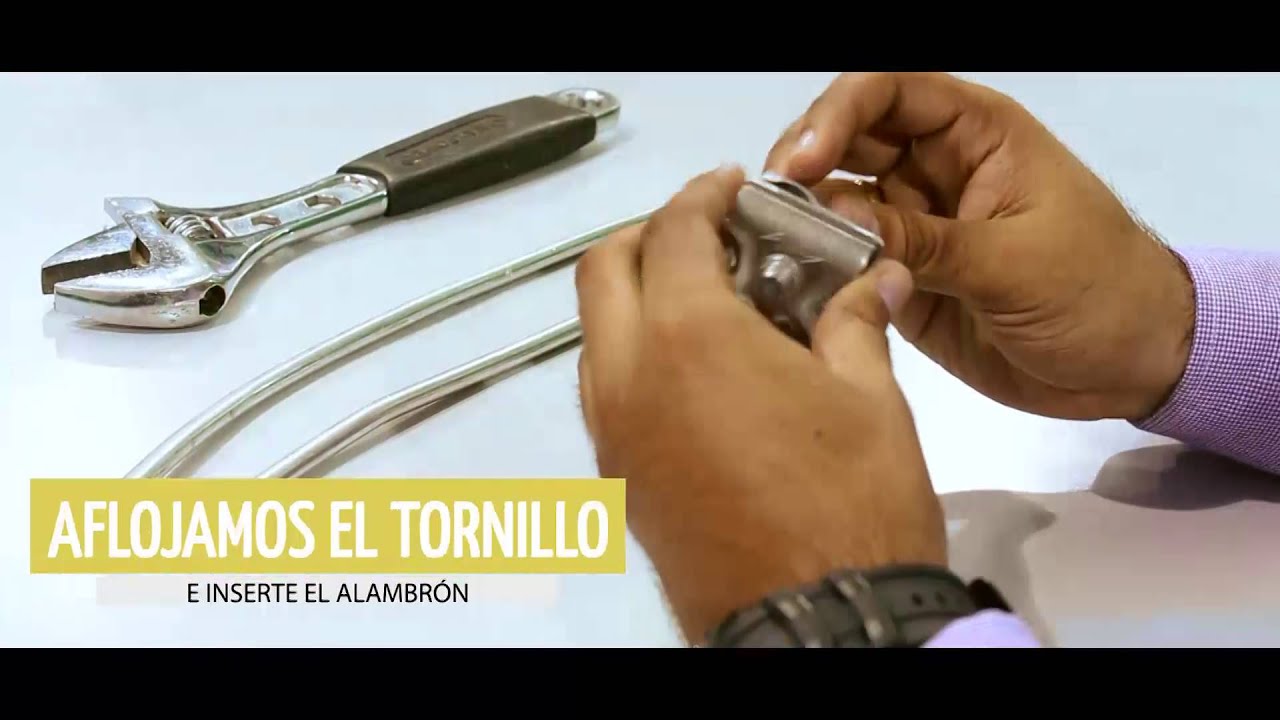

Instalación Grapa Paralela

Demostración práctica del montaje de cables en una grapa paralela asegurando la alineación.

Conclusión

La grapa paralela gp1 es mucho más que un simple accesorio de ferretería; es un componente de ingeniería crítica que sostiene la infraestructura eléctrica de México. A lo largo de este reporte, hemos evidenciado que su superioridad técnica sobre alternativas más baratas (como los perros tipo U) o más rápidas (como los preformados, en ciertos contextos de reajuste) radica en su capacidad de fricción controlada, robustez del acero forjado y mantenibilidad a largo plazo.

Para el profesional de la construcción en 2025, el mensaje es claro: la calidad de una red eléctrica se mide por la resistencia de su eslabón más débil. Escatimar en la calidad de la grapa o en la capacitación para su correcta instalación es una economía falsa que pone en riesgo inversiones millonarias y vidas humanas. La adopción rigurosa de la normativa CFE 2G200-29, el uso de herramientas de precisión como el torquímetro y la elección de proveedores certificados con protocolo LAPEM, son las prácticas no negociables que definirán el éxito de los proyectos de electrificación en la próxima década. La grapa gp1, cuando se entiende y aplica correctamente, es sinónimo de una red segura, estable y duradera.

Glosario de Términos

• APU (Análisis de Precios Unitarios): Metodología de estimación de costos que desglosa materiales, mano de obra y equipo por unidad de trabajo.

• Carga de Ruptura: La fuerza máxima que un cable o componente puede soportar antes de fracturarse físicamente.

• Chicote: Término coloquial en México para el extremo sobrante del cable de acero después de realizar una conexión.

• EHS (Extra High Strength): Grado de acero de "Extra Alta Resistencia" utilizado en cables de retenida modernos, más rígido que el grado común.

• Galvanizado por Inmersión (G.I.C.): Proceso de protección anticorrosiva donde el acero se sumerge en zinc fundido a 450°C.

• LAPEM: Laboratorio de Pruebas de Equipos y Materiales de la CFE, entidad que certifica la calidad de los productos eléctricos en México.

• Retenida: Sistema estructural (cable, ancla, grapas) destinado a contrarrestar las fuerzas horizontales que el viento o los conductores ejercen sobre un poste.
