SUMINISTRO Y COLOCACION DE CABLE DE ALUMINIO CALIBRE 8

Opciones y Alternativas: Comparativa Crítica: Aluminio Calibre 8 vs. Cobre Calibre 10

La elección entre conductores de aluminio y cobre es una de las decisiones más importantes en la planificación de una instalación eléctrica. No se trata solo de precio; implica entender las propiedades físicas de cada metal y cómo estas impactan el rendimiento, la seguridad y la longevidad del sistema. A continuación, se presenta una comparativa detallada para tomar una decisión informada.

Comparativa de Precio: Ahorro Inmediato (Proyección 2025)

El principal factor que impulsa la adopción del cable de aluminio es, sin duda, su costo. Basado en análisis de precios de finales de 2024, se puede proyectar una estimación para el mercado mexicano en 2025, siempre advirtiendo que los precios de los metales son volátiles y pueden variar significativamente por región y distribuidor.

• Cable de Aluminio Calibre 8 (Aleación AA-8000): Se proyecta un costo por metro lineal (ML) que oscila entre $10.00 y $18.00 MXN. Es fundamental adquirir cables de aleaciones normalizadas (serie 8000), diseñadas específicamente para instalaciones eléctricas.

• Cable de Cobre Calibre 10 (THW-LS): Su equivalente en capacidad, el cable de cobre, se proyecta con un costo por metro lineal de entre $18.00 y $25.00 MXN.

El análisis revela un ahorro directo de entre el 40% y el 50% en el costo del conductor al optar por el aluminio. Para un proyecto que requiere cientos de metros de cable para alimentadores, este ahorro es sumamente significativo y puede liberar una parte importante del presupuesto.

¡ADVERTENCIA CRÍTICA! No Confunda Aluminio Normado con "Alucobre" (CCA)

En su búsqueda de precios bajos, es muy probable que encuentre ofertas de cable "CCA" (Copper-Clad Aluminum o aluminio recubierto de cobre) a precios aún más bajos. Es imperativo entender que el cable CCA NO es un conductor de aluminio normado para instalaciones eléctricas fijas en México. Estos cables carecen de certificación bajo la NOM-063-SCFI para este uso, son extremadamente frágiles, se sobrecalientan con facilidad y su aislamiento suele ser de pésima calidad, produciendo humos tóxicos en caso de incendio. Su uso en instalaciones residenciales o comerciales es una negligencia que representa un grave riesgo de incendio. Asegúrese siempre de adquirir cable de aleación de aluminio serie AA-8000 de marcas reconocidas que cumplan con la normativa mexicana.

Comparativa de Ampacidad (Capacidad de Corriente) según NOM-001-SEDE

La ampacidad es la corriente máxima, en amperes (A), que un conductor puede transportar de forma continua sin sobrecalentarse. Piense en ello como el caudal máximo de una tubería de agua. Para comparar correctamente el aluminio calibre 8 y el cobre calibre 10, la referencia obligatoria en México es la Tabla 310-15(b)(16) de la NOM-001-SEDE-2012.

Tabla de Ampacidad Comparativa (En canalización, máx. 3 conductores, 30°C ambiente)

A primera vista, el cable de aluminio calibre 8 parece superior en todas las categorías. Sin embargo, aquí reside una de las trampas técnicas más peligrosas. La NOM-001-SEDE, en su Artículo 110-14(c), establece una limitación crucial: la capacidad de corriente de un circuito está limitada por la temperatura nominal más baja de cualquiera de sus componentes, incluyendo las terminales de los interruptores termomagnéticos y los contactos.

La gran mayoría de los interruptores y dispositivos de uso residencial y comercial ligero en México están certificados para operar a 60°C o 75°C, no a 90°C. Esto significa que, aunque el cable tenga un aislamiento que soporte 90°C, no se puede utilizar esa columna de ampacidad para seleccionar el interruptor de protección. Si conecta un cable de aluminio calibre 8 (con capacidad de 55 A a 90°C) a un interruptor de 50 A cuyas terminales solo soportan 75°C, las terminales se sobrecalentarán peligrosamente mucho antes de que el cable alcance su límite, creando un punto de falla y un riesgo de incendio.

Por lo tanto, la ampacidad efectiva y segura del cable de aluminio calibre 8 en la mayoría de los casos es:

• 40 A, si se conecta a equipos con terminales para 60°C.

• 50 A, si se conecta a equipos con terminales para 75°C (lo más común para cargas mayores a 100 A o equipos específicamente marcados).

La columna de 90°C se utiliza principalmente para aplicar factores de corrección por temperatura ambiente elevada o por agrupamiento de más de tres conductores en una misma canalización.

Ventajas y Desventajas (Peso, Oxidación, Par Galvánico)

Más allá del precio y la ampacidad, las propiedades intrínsecas de cada metal definen sus ventajas y desafíos en la instalación.

Ventajas del Aluminio

• Costo: Como ya se estableció, es su principal ventaja, permitiendo ahorros de hasta el 50% en el conductor.

• Peso: Para una ampacidad equivalente, un conductor de aluminio es aproximadamente un 70% más ligero que uno de cobre. Esta diferencia es notable durante la instalación. Jalar cientos de metros de cable más ligero a través de ductos reduce la fatiga del instalador, acelera los tiempos de trabajo y puede disminuir los costos de mano de obra, especialmente en tramos largos o verticales.

Desventajas y Riesgos del Aluminio (Si no se gestionan correctamente)

• Menor Conductividad: El aluminio tiene aproximadamente el 61% de la conductividad del cobre. Esto significa que para transportar la misma cantidad de corriente, se necesita un cable de aluminio de mayor diámetro (generalmente dos calibres AWG más grande que el cobre). Un cable calibre 8 AWG es más grueso que un 10 AWG, lo que puede requerir tuberías conduit de mayor diámetro, impactando el costo y el espacio.

• Oxidación: Cuando el aluminio se expone al aire, forma instantáneamente una capa superficial de óxido de aluminio. A diferencia del óxido de cobre que es conductor, el óxido de aluminio es un aislante eléctrico. Si no se remueve y previene, esta capa aumenta drásticamente la resistencia en los puntos de conexión, generando calor y un severo riesgo de incendio. Este es el motivo por el cual es obligatorio el uso de pasta inhibidora de óxido.

• Par Galvánico (Corrosión Galvánica): Cuando dos metales distintos, como el aluminio y el cobre, se ponen en contacto directo en presencia de humedad (un electrolito), se crea una celda galvánica. Es como una pequeña batería que corroe aceleradamente al metal menos noble (el aluminio). Esta corrosión degrada la conexión, aumenta la resistencia y genera un punto caliente peligroso. Por esta razón, es obligatorio usar conectores especiales (bimetálicos o de aluminio) que eviten el contacto directo.

• Expansión Térmica y Fluencia (Creep): El aluminio se expande y contrae más que el cobre con los ciclos de calentamiento y enfriamiento del paso de la corriente. Además, es un metal más blando y maleable. Esta combinación provoca un fenómeno llamado "creep" o fluencia, donde una conexión atornillada puede aflojarse con el tiempo, creando un falso contacto. Esto hace obligatorio el uso de un torquímetro para aplicar la presión de apriete exacta y considerar un mantenimiento periódico.

Proceso de Instalación Segura de Cable de Aluminio (Según NOM-001-SEDE)

El ahorro que ofrece el aluminio solo es válido si la instalación es impecable. Los siguientes pasos no son recomendaciones, son requisitos indispensables para una instalación segura y conforme a la normativa mexicana. Omitir cualquiera de ellos crea un peligro inminente.

1. Selección del Cable Adecuado Debe seleccionarse un cable de aleación de aluminio serie AA-8000, que está específicamente diseñado para instalaciones eléctricas. El aislamiento debe ser apropiado para el entorno de la instalación, siendo los más comunes el THW-LS (resistente al calor y la humedad, baja emisión de humos) o el XHHW-2 (aislamiento de polietileno de cadena cruzada, mayor resistencia a la temperatura y la abrasión). Verifique que el cable cuente con certificaciones que avalen su cumplimiento con las normas NMX-J-037-ANCE y NOM-063-SCFI.

2. Preparación del Conductor Utilice pinzas pelacables del calibre adecuado (8 AWG) para retirar el aislamiento. Es crucial no mellar ni cortar los hilos del conductor, ya que el aluminio es más susceptible a la rotura por fatiga que el cobre.

3. Aplicación OBLIGATORIA de Pasta Inhibidora de Óxido Este es el paso más crítico para garantizar una conexión de baja resistencia. La pasta (marcas comunes como Penetrox o Noalox) es una grasa con partículas de zinc en suspensión.

   • Procedimiento: Primero, cepille vigorosamente los hilos de aluminio expuestos con un cepillo de cerdas de acero inoxidable para romper la capa de óxido invisible. Inmediatamente después, aplique una capa generosa de pasta inhibidora cubriendo completamente todos los hilos. La grasa sella la conexión contra el aire y la humedad, previniendo la re-oxidación, mientras que las partículas de zinc aseguran una excelente conductividad eléctrica entre los hilos y el conector.

4. Selección de Conectores Adecuados Nunca conecte un cable de aluminio directamente a una terminal de cobre o latón. Se debe utilizar una de las siguientes opciones:

   • Terminales Marcadas AL/CU: Utilice dispositivos (interruptores, contactos, zapatas) que estén explícitamente marcados por el fabricante con "AL/CU". Esta marca certifica que la terminal está hecha de un material o tiene un recubrimiento especial compatible con ambos metales.

   • Conectores Bimetálicos: Son la solución más común y segura. Estos conectores tienen un cuerpo de aluminio donde se inserta el cable de aluminio y una lengüeta o zapata de cobre estañado para la conexión al dispositivo. Ambos metales están unidos a nivel molecular (generalmente por soldadura de fricción), evitando el contacto directo y el par galvánico.

5. Aplicación de Torque Correcto con Torquímetro Para evitar el aflojamiento por "creep", la fuerza de apriete debe ser precisa.

   • Procedimiento: Utilice una llave dinamométrica (torquímetro) ajustada al valor de par de apriete (torque) especificado por el fabricante del conector o del equipo eléctrico, usualmente expresado en Newton-metro (N⋅m) o libras-pulgada (lb⋅in). Apretar "a mano" o "al llegue" es una práctica negligente; un apriete insuficiente causa falsos contactos desde el inicio, y un apriete excesivo deforma el aluminio, garantizando que la conexión se afloje con el tiempo.

Listado de Materiales y Herramientas para una Instalación Segura

Para ejecutar correctamente una instalación con cable de aluminio, la lista de compras debe incluir no solo los materiales básicos, sino también los consumibles y herramientas especializadas que garantizan la seguridad y el cumplimiento normativo.

Tabla de Materiales y Herramientas Esenciales

Especificaciones Técnicas Clave (Según NOM-001-SEDE y Fichas de Fabricantes)

Para los profesionales que requieren datos precisos para cálculos de ingeniería, como caídas de tensión y llenado de ductos, la siguiente tabla resume las especificaciones técnicas típicas, contrastando el cable de aluminio 8 AWG con su equivalente en cobre 10 AWG.

Tabla Comparativa de Especificaciones Técnicas (Valores Típicos)

Análisis de Precio Unitario (APU) de 1 ML de Suministro e Instalación de Cable de Aluminio Calibre 8 (Proyección 2025)

Para entender el costo real, es necesario ir más allá del precio del cable y analizar el costo por metro lineal instalado. Este Análisis de Precio Unitario (APU) desglosa los materiales y la mano de obra involucrados, ofreciendo una visión más completa del presupuesto requerido.

Tabla de Análisis de Precio Unitario (APU) - Estimación 2025

Notas sobre el APU:

• La cantidad de cable considera un 5% de desperdicio.

• Los costos de conectores y pasta se han prorrateado, asumiendo una conexión cada 10 metros de cable como ejemplo práctico.

• El costo de mano de obra es una estimación para la región centro de México y puede variar significativamente.

• Este APU no incluye el costo de la tubería conduit, cajas, indirectos de obra ni utilidad del contratista.

Este análisis demuestra que, si bien el costo del cable de aluminio es bajo, los consumibles y procedimientos especiales (reflejados en el tiempo de mano de obra) son una parte integral del costo total que no debe ser subestimada.

Normativa y Seguridad en Instalaciones con Cable de Aluminio

Toda instalación eléctrica en México debe cumplir con una serie de normativas diseñadas para garantizar la seguridad de las personas y los bienes. En el caso del cable de aluminio, el cumplimiento estricto es aún más crítico.

Normas Oficiales Mexicanas (NOM) Aplicables

• NOM-001-SEDE-2012 (Instalaciones Eléctricas - Utilización): Este es el documento legal y técnico más importante.

  • Artículo 110-14 (Conexiones Eléctricas): Este artículo es el fundamento normativo para la instalación segura de aluminio. Prohíbe explícitamente la unión de conductores de metales distintos (como aluminio y cobre) en una terminal si esta no está identificada y aprobada para dicho uso. Esto obliga legalmente al uso de terminales marcadas "AL/CU" o a la utilización de conectores bimetálicos.

  • Artículo 310 (Conductores para alambrado en general): Contiene las especificaciones para los conductores, incluyendo las tablas de ampacidad como la 310-15(b)(16), que son la base para el correcto dimensionamiento del cable.

• NMX-J-037-ANCE (Conductores de aluminio): Es la Norma Mexicana que especifica las características de calidad, construcción y pruebas que deben cumplir los conductores de aleación de aluminio serie AA-8000 para ser considerados aptos para uso eléctrico.

• NOM-063-SCFI (Productos eléctricos - Conductores - Requisitos de seguridad): Establece los requisitos generales de seguridad que todos los conductores eléctricos, ya sean de cobre o aluminio, deben cumplir para su comercialización en México.

¿Cuándo necesito un Dictamen de UVIE?

Una Unidad de Verificación de Instalaciones Eléctricas (UVIE) es un perito acreditado por la Entidad Mexicana de Acreditación (EMA) y aprobado por la Secretaría de Energía (SENER) para certificar que una instalación cumple con la NOM-001-SEDE-2012. La CFE exige un Dictamen de Verificación emitido por una UVIE como requisito para conectar el suministro eléctrico en los siguientes casos:

• Lugares de concentración pública: Escuelas, hospitales, cines, teatros, estadios, tiendas departamentales y cualquier lugar que reúna a más de 50 personas.

• Servicios en media o alta tensión: Cualquier instalación que requiera su propia subestación o transformador.

• Cargas elevadas: Generalmente, instalaciones con una carga total instalada superior a 10 kW.

• Áreas peligrosas (clasificadas): Gasolineras, plantas de almacenamiento de combustibles, talleres de pintura, etc..

Para una vivienda unifamiliar típica, un dictamen UVIE no suele ser obligatorio, pero su contratación es una excelente práctica para garantizar la máxima seguridad.

Seguridad Eléctrica y Equipo de Protección Personal (EPP)

La seguridad del instalador es primordial. De acuerdo con la NOM-017-STPS-2008, todo trabajo eléctrico debe realizarse con el equipo de protección personal adecuado para minimizar los riesgos de descarga eléctrica y arco eléctrico (arc flash).

• EPP Esencial para el Electricista:

  • Casco Dieléctrico (Clase E): Protege contra impactos y descargas de alto voltaje.

  • Gafas de seguridad con protección UV: Protegen contra proyecciones y el destello de un arco eléctrico.

  • Guantes Dieléctricos: Son la primera línea de defensa contra el contacto con partes energizadas. Deben ser de la clase apropiada para el nivel de tensión.

  • Ropa de Algodón o Ignífuga: La ropa de materiales sintéticos puede derretirse y adherirse a la piel en caso de un arco eléctrico.

  • Calzado de Seguridad Dieléctrico: Aísla al trabajador del suelo, previniendo que su cuerpo cierre un circuito a tierra.

  • Herramienta Aislada: Pinzas, desarmadores y llaves con certificación de aislamiento para 1000 V.

Además del EPP, es fundamental seguir las "5 Reglas de Oro" de la seguridad eléctrica, que incluyen desenergizar, bloquear y etiquetar los circuitos (LOTO) antes de cualquier intervención.

Costos Promedio: Cable de Aluminio Calibre 8 (Precios 2025)

Para facilitar la elaboración de presupuestos, la siguiente tabla resume los costos promedio estimados de los componentes clave para una instalación con cable de aluminio calibre 8 en México, con una proyección para 2025.

Tabla de Costos Promedio de Componentes (Estimación 2025 - MXN)

Nota Importante: Estos costos son estimaciones y están sujetos a inflación, variaciones regionales significativas dentro de México (los precios en el norte pueden ser distintos a los del sur), y el volumen de la compra. Siempre es recomendable solicitar cotizaciones a varios proveedores.

Usos Comunes del Cable de Aluminio Calibre 8 en México

Gracias a su balance entre costo y capacidad de corriente, el cable de aluminio calibre 8 es ideal para aplicaciones específicas donde su instalación se puede realizar de manera controlada y segura.

Acometidas Aéreas y Subterráneas (CFE)

El cable de aluminio es el material predilecto de la CFE para las redes de distribución y las acometidas (la bajada de la red al medidor) debido a su menor costo y peso. Sin embargo, es crucial señalar que, según la especificación CFE E0000-09, el calibre mínimo aceptado para acometidas de aluminio es el 6 AWG, no el 8 AWG. El calibre 8 AWG solo se permite en cobre para cargas de hasta 5 kW. Por lo tanto, el uso de calibre 8 de aluminio no es normativo para la acometida en sí, pero sí para la instalación posterior al medidor.

Alimentadores Principales (Residencial y Comercial)

Este es el uso más extendido y adecuado para el cable de aluminio calibre 8. Es perfecto como alimentador principal desde el interruptor general (después del medidor) hasta los centros de carga secundarios o tableros de distribución dentro de una casa, un taller o un local comercial. Su ampacidad de 40 A a 50 A es ideal para sub-alimentar áreas completas de una propiedad.

Circuitos de Fuerza (Cargas de Alto Consumo)

Se utiliza para circuitos dedicados que alimentan aparatos de alto consumo que requieren una protección de 30 A, 40 A o hasta 50 A, tales como:

• Estufas y parrillas eléctricas: Un equipo moderno puede consumir entre 7,000 W y 12,000 W, lo que a 220 V se traduce en corrientes de 32 A a 55 A, haciendo del calibre 8 una opción adecuada.

• Aires acondicionados centrales o unidades de ventana de gran capacidad (ej. más de 18,000 BTU).

• Calentadores de agua eléctricos de paso o de depósito.

• Motores monofásicos en talleres (ej. compresores, sierras de banco).

Errores Críticos (y Peligrosos) al Instalar Cable de Aluminio

La diferencia entre una instalación de aluminio segura y una bomba de tiempo radica en evitar los siguientes errores. Cometer cualquiera de ellos anula cualquier ahorro y pone en riesgo la propiedad y la vida.

NO Usar Pasta Inhibidora (Causa Fuego por Sobrecalentamiento)

Omitir la aplicación de pasta inhibidora es el error más grave. La capa de óxido de aluminio se formará inevitablemente en la conexión, aumentando la resistencia a niveles peligrosos. La conexión se convertirá en un punto caliente, que con el tiempo derretirá el aislamiento del cable, provocando un cortocircuito y un incendio casi con toda seguridad.

Usar Conectores de Cobre (Causa Fuego por Par Galvánico)

Conectar un cable de aluminio directamente a una terminal de latón o cobre (como las de un interruptor o zapata estándar) crea las condiciones perfectas para la corrosión galvánica. La humedad del aire es suficiente para iniciar el proceso, que degradará la conexión hasta crear un falso contacto. Este falso contacto generará arcos eléctricos, calor extremo y, eventualmente, un incendio.

Torque Incorrecto (Causa Fuego por Falso Contacto)

Apretar las terminales mecánicas "al tanteo" es una receta para el desastre. Un apriete insuficiente crea un falso contacto desde el primer día. Un apriete excesivo deforma permanentemente el aluminio (creep), lo que causa que la conexión pierda presión y se afloje con los ciclos térmicos, llevando al mismo resultado: sobrecalentamiento y fuego. El uso de un torquímetro no es opcional.

Usar en Calibres Menores al 8 AWG (Prohibido por NOM en muchos usos)

La NOM-001-SEDE-2012 restringe severamente el uso de aluminio en calibres pequeños (10, 12, 14 AWG) para circuitos derivados de alumbrado y contactos en viviendas. La razón es que las conexiones más pequeñas son más propensas a fallas por instalación incorrecta. El calibre 8 AWG es generalmente considerado el mínimo práctico y seguro para alimentadores y circuitos de fuerza en instalaciones residenciales y comerciales.

Mantenimiento de Conexiones de Aluminio: Una Necesidad, no una Opción

A diferencia del cobre, que es más "instalar y olvidar", una instalación de aluminio requiere un plan de mantenimiento preventivo para garantizar su seguridad a largo plazo. El ahorro inicial en material debe contemplar el costo de estas revisiones periódicas.

Inspección Termográfica Preventiva

La termografía es la herramienta más poderosa para el mantenimiento predictivo de sistemas eléctricos. Una cámara termográfica permite "ver" la temperatura de los componentes. Una conexión de aluminio defectuosa, con alta resistencia, se manifestará como un "punto caliente" visible en la imagen térmica mucho antes de que presente signos visibles de falla, como decoloración o derretimiento del aislante. Se recomienda realizar una inspección termográfica de los tableros eléctricos y conexiones principales cada uno o dos años para detectar problemas de forma proactiva.

Reapriete Periódico con Torquímetro

Debido a la mayor expansión térmica y la fluencia del aluminio, las conexiones mecánicas (atornilladas) deben ser revisadas periódicamente. Un programa de mantenimiento debe incluir el reapriete de todas las terminales de aluminio cada dos o tres años, utilizando un torquímetro ajustado a las especificaciones originales del fabricante. Este simple procedimiento asegura que las conexiones mantengan la presión de contacto adecuada y previene el aflojamiento que conduce a fallas. El costo de este mantenimiento es marginal en comparación con el daño potencial de un incendio.

Preguntas Frecuentes (FAQ)

¿Es seguro usar cable de aluminio calibre 8 en casa?

Sí, es completamente seguro siempre y cuando la instalación sea realizada por un electricista calificado que siga estrictamente los lineamientos de la NOM-001-SEDE-2012. Esto incluye el uso obligatorio de pasta inhibidora de óxido, conectores bimetálicos (marcados AL/CU) y la aplicación del torque correcto con un torquímetro en todas las conexiones.

¿Qué calibre de cobre equivale al 8 de aluminio en ampacidad?

Generalmente, se requiere un cable de cobre dos calibres AWG más pequeño para una ampacidad similar. Para un cable de aluminio 8 AWG, su equivalente más cercano es un cable de cobre calibre 10 AWG. Sin embargo, siempre se deben consultar las tablas de ampacidad de la NOM-001-SEDE-2012 para la aplicación específica y las condiciones de instalación.

¿Cuánto cuesta el metro de cable de aluminio calibre 8 en México (2025)?

Como una proyección para 2025, se estima que el costo del cable de aluminio calibre 8 (aleación AA-8000) oscile entre $10.00 y $18.00 MXN por metro lineal. Este precio es una estimación y puede variar considerablemente según la región, la marca y el distribuidor.

¿Qué pasa si no uso pasta inhibidora en una conexión de aluminio?

No usar la pasta inhibidora es extremadamente peligroso y es una de las principales causas de incendios en instalaciones con aluminio. Se formará una capa invisible de óxido de aluminio en la conexión, la cual es un aislante eléctrico. Esto aumenta la resistencia, genera un calor intenso que puede derretir el aislamiento del cable y provocar un cortocircuito o un incendio.

¿Por qué no puedo usar conectores de cobre con cable de aluminio?

La conexión directa de aluminio con cobre (o latón) crea un fenómeno llamado "par galvánico". En presencia de humedad, esta unión actúa como una batería que corroe rápidamente el aluminio. La corrosión degrada la conexión, crea un falso contacto, sobrecalentamiento, arcos eléctricos y, en última instancia, un grave riesgo de incendio. Es obligatorio usar conectores bimetálicos (marcados AL/CU) para evitar este problema.

¿Dónde se usa comúnmente el cable de aluminio calibre 8?

Su uso más adecuado es en alimentadores principales (desde el medidor hasta el tablero de distribución) y en circuitos de fuerza dedicados a aparatos de alto consumo, como estufas eléctricas, aires acondicionados centrales o calentadores de agua eléctricos que requieran protecciones de 30 A a 50 A.

¿Puedo usar cable de aluminio calibre 8 para la acometida de CFE?

No. La especificación de CFE (CFE E0000-09) establece que el calibre mínimo aceptado para acometidas de aluminio es el 6 AWG. El calibre 8 AWG solo se permite en acometidas de cobre para cargas de hasta 5 kW. Por lo tanto, el cable de aluminio calibre 8 se debe usar después del medidor, no antes.

Videos Relacionados y Útiles

Usos y ventajas de los conectores bimetálicos

Explica el proceso de fabricación de conectores bimetálicos, la importancia de la grasa inhibidora y el efecto del par galvánico para evitar la corrosión.

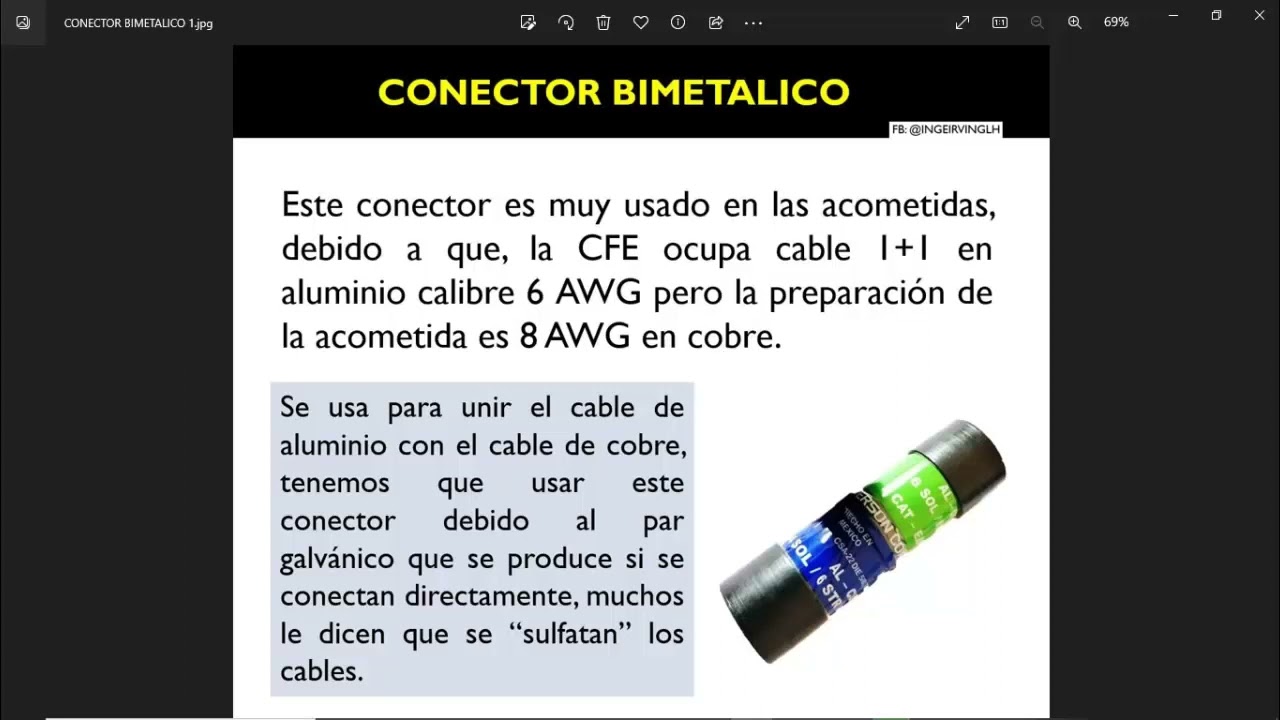

Conector Bimetálico para unir cable de cobre y aluminio

Demuestra por qué es crucial usar un conector bimetálico en las acometidas de CFE para unir de forma segura los cables de aluminio de la red con los de cobre de la vivienda.

Práctica de EMPALME en Cable de Aluminio ACSR #electricista

Muestra las recomendaciones y técnicas para realizar un empalme seguro y estético en cables de aluminio tipo ACSR, útil para mantenimiento correctivo.

Conclusión: ¿Vale la Pena el Cable de Aluminio Calibre 8 en México?

Tras un análisis exhaustivo, la respuesta es clara: el cable de aluminio calibre 8 sí es una opción segura, económica y normativamente viable en México, pero bajo una condición innegociable: debe ser instalado con cero concesiones a la calidad y al procedimiento técnico.

El ahorro inicial de entre 40% y 50% en el costo del material es real y muy atractivo. Sin embargo, este ahorro se ve parcialmente reducido por la necesidad de adquirir consumibles específicos (pasta inhibidora, conectores bimetálicos) y de emplear herramientas especializadas (torquímetro, ponchadoras adecuadas). Más importante aún, exige un nivel de conocimiento y disciplina por parte del instalador que es significativamente mayor al requerido para el cobre.

La seguridad de una instalación eléctrica no reside en la elección del metal, sino en la calidad de las conexiones. Una instalación de aluminio ejecutada a la perfección, siguiendo cada paso de esta guía, es tan segura como una de cobre. Por el contrario, una instalación de aluminio que omite la pasta inhibidora, utiliza conectores de cobre o aplica un torque incorrecto, no es un ahorro, sino la creación de un peligro latente de incendio.

Recomendación Final:

• Para alimentadores principales, sub-alimentadores y circuitos de fuerza en obras nuevas o remodelaciones mayores, donde la instalación será realizada por un electricista calificado y certificado que demuestre poseer las herramientas y el conocimiento específico para trabajar con aluminio, este material representa la elección más inteligente desde el punto de vista económico.

• Para reparaciones menores, circuitos derivados de uso general o si existe cualquier duda sobre la pericia del instalador, la robustez y la simplicidad de instalación del cable de cobre pueden justificar su mayor costo, ofreciendo una mayor tranquilidad y un margen de seguridad más amplio contra errores de ejecución.

La decisión final es un balance entre el presupuesto, la aplicación específica y, fundamentalmente, la garantía de una ejecución impecable que cumpla con cada requisito de la normativa mexicana. El uso correcto del cable de aluminio calibre 8 precio y técnica van de la mano para lograr un proyecto exitoso y seguro.

Glosario de Términos Técnicos

• Ampacidad: Corriente máxima que un conductor puede transportar continuamente sin exceder su temperatura nominal, medida en Amperes (A).

• AWG (American Wire Gauge): Sistema estándar en Norteamérica para designar el diámetro (calibre) de un conductor eléctrico. A menor número, mayor es el grosor del cable.

• NOM-001-SEDE: La Norma Oficial Mexicana que establece las especificaciones técnicas para las instalaciones eléctricas en México, con el fin de garantizar la seguridad de personas y propiedades.

• Inhibidor de Óxido: Compuesto en pasta, generalmente con partículas de zinc en suspensión, que se aplica a los conductores de aluminio para romper la capa de óxido aislante y sellar la conexión contra el aire y la humedad.

• Par Galvánico: Fenómeno de corrosión que ocurre cuando dos metales diferentes (ej. aluminio y cobre) están en contacto eléctrico en presencia de un electrolito (como la humedad), causando la degradación acelerada del metal menos noble (ánodo).

• Conector Bimetálico: Dispositivo de conexión diseñado con una parte de aluminio y otra de cobre, unidas de fábrica, que permite unir un cable de aluminio a una terminal de cobre de forma segura, evitando el contacto directo entre ambos metales.

• UVIE (Unidad de Verificación de Instalaciones Eléctricas): Un inspector o empresa independiente, acreditado por la EMA y aprobado por la SENER, autorizado para emitir un dictamen que certifica que una instalación eléctrica cumple con la NOM-001-SEDE.
