En el contexto actual de la industria de la construcción en México, proyectándose hacia el cierre de 2025, la trabe ipr se ha consolidado indiscutiblemente como el componente neurálgico para la edificación de alto rendimiento. La transición gradual pero constante de los sistemas tradicionales de mampostería y concreto reforzado hacia sistemas de marcos rígidos de acero responde a una necesidad imperante de velocidad de ejecución, certeza en los costos y, sobre todo, resiliencia sísmica. En un territorio donde la actividad telúrica dicta los coeficientes de seguridad, la ductilidad y la alta relación resistencia-peso del perfil IPR (conocido internacionalmente como W-Shape) ofrecen soluciones que el concreto difícilmente puede igualar en claros largos y estructuras esbeltas.

La elección de una trabe ipr adecuada trasciende la simple selección de un catálogo; implica una comprensión profunda de la metalurgia moderna, la logística de suministro nacional y las normativas vigentes que regulan desde la fabricación en planta hasta el último cordón de soldadura en sitio. Este reporte técnico, elaborado desde la perspectiva de la ingeniería de costos y la gerencia de proyectos, tiene como objetivo desglosar minuciosamente cada variable que afecta la implementación de estos elementos estructurales.

Opciones y Alternativas: Análisis Comparativo Técnico

El mercado del acero estructural en México ofrece diversas geometrías, y es un error común en la autoconstrucción o en la gestión inexperta confundir perfiles que, aunque visualmente similares, poseen comportamientos mecánicos radicalmente distintos. La distinción más crítica se encuentra entre la trabe ipr y la viga IPS.

La Batalla de los Perfiles: IPR (W) vs. IPS (S)

La confusión entre estos dos elementos suele derivar en sobrecostos por manufactura o, en el peor de los casos, en deficiencias estructurales en las conexiones. La literatura técnica y los manuales de fabricantes nacionales como Gerdau Corsa y AHMSA establecen diferencias claras que determinan su uso.

Tabla Comparativa Técnica IPR vs. IPS

Otras Alternativas Estructurales

Cuando la trabe ipr comercial no cumple con los requisitos de carga o claro, o cuando el diseño arquitectónico exige otras soluciones, existen alternativas que deben evaluarse costo-beneficio:

1. Vigas Armadas (Plate Girders): Elementos de sección "I" fabricados a partir de tres placas de acero soldadas. Necesarias cuando el peralte requerido excede las medidas comerciales laminadas (típicamente > 36 pulgadas).

2. Joist (Armaduras de Alma Abierta): Estructuras trianguladas ligeras. Extremadamente eficientes para techumbres de naves industriales con claros muy grandes (>20m) y cargas ligeras, aunque con un comportamiento pobre ante cargas concentradas.

3. Vigas Vierendeel: Marcos rectangulares sin diagonales. Uso casi exclusivamente arquitectónico, mecánicamente ineficientes y costosas por la gran cantidad de soldadura requerida.

Proceso Constructivo Paso a Paso

La instalación de una estructura de trabe ipr es una operación de alta precisión que no admite improvisaciones. En el entorno mexicano, el proceso debe seguir una metodología estricta.

Fase 1: Habilitado en Taller (Fabricación)

Raramente se instala la viga tal cual sale del molino. El habilitado incluye:

• Corte a Medida: Uso de sierras de cinta o sistemas CNC.

• Barrenado: Perforación para tornillos de alta resistencia con tolerancia de 1/16".

• Soldadura de Accesorios: Instalación de placas de cortante y atiesadores (stiffeners). Estos últimos son placas verticales soldadas entre patines para evitar el pandeo del alma.

• Limpieza y Primario: Limpieza superficial y aplicación de primario anticorrosivo, cuidando no pintar áreas de soldadura de campo.

Fase 2: Transporte y Logística Urbana

El transporte de piezas de 12.20m (largo estándar) requiere planeación, especialmente en zonas urbanas con restricciones de horario para vehículos pesados. Las vigas deben viajar sobre polines de madera para evitar daños.

Fase 3: Izaje (Maniobra)

• Grúas: Selección basada en la tabla de carga (radio vs peso).

• Seguridad: Uso obligatorio de "vientos" (cuerdas guía) para controlar el giro de la pieza sin contacto manual directo.

Fase 4: Conexión y Alineación

1. Montaje Preliminar: Se asegura con un mínimo de dos tornillos por conexión.

2. Plomeo y Nivelación: Uso de estaciones totales y cables tensores (come-alongs) para garantizar la geometría.

3. Apriete Final / Soldadura: Apriete de tornillos a tensión calibrada y aplicación de soldadura definitiva (SMAW o FCAW) según especificaciones.

Listado de Materiales

Cantidades y Rendimientos de Materiales

Para realizar una estimación precisa de costos y tiempos en 2025, es necesario desglosar los consumos promedio en obra mexicana.

• Soldadura (E7018): El consumo varía por espesor de placa, pero se estima un rendimiento efectivo del 70-75% del peso del electrodo (25-30% de merma en colillas y escoria).

• Pintura: Rendimiento teórico de 4-6 m² por litro a una mano, considerando un 15-20% de desperdicio por aspersión o aplicación en campo.

• Mermas de Acero: Se debe considerar entre un 5% y 10% de desperdicio en los perfiles IPR debido a los cortes ("nesting") respecto al largo comercial de 12.20m.

Rendimientos de Mano de Obra (Cuadrilla Tipo):

• Estructura Pesada (IPR) en Nave: 1,200 - 1,500 kg/jornada.

• Estructura Vertical (Edificio): 800 - 1,000 kg/jornada.

Análisis de Precio Unitario (APU) - Ejemplo Detallado

Concepto: Suministro, habilitado y montaje de estructura metálica a base de perfiles IPR (peso medio). Unidad: Kilogramo (kg).

Nota: Costos proyectados a 2025. Los precios de acero base pueden fluctuar semanalmente.

Normativa, Permisos y Seguridad: Construye con Confianza

Construir con acero en México implica adherirse a una regulación estricta, diseñada para salvaguardar vidas en zonas sísmicas.

Normas Oficiales Mexicanas (NOM) Aplicables

1. NTC-Acero 2023 (CDMX): Normas Técnicas Complementarias que rigen el diseño y construcción de estructuras metálicas, exigiendo materiales certificados y conexiones precalificadas.

2. NOM-009-STPS-2011: Regula las condiciones de seguridad para trabajos en altura, obligatoria para montajes estructurales.

3. NMX-B-284: Norma mexicana que establece las especificaciones para el acero estructural de alta resistencia y baja aleación (equivalente a ASTM A992).

¿Necesito un Permiso de Construcción?

Sí. Para cualquier modificación estructural, se requiere una Licencia de Construcción Tipo B o C (dependiendo de los m2). Es indispensable la firma de un Director Responsable de Obra (DRO) y, en edificaciones grandes, de un Corresponsable en Seguridad Estructural (CSE), quienes validan la memoria de cálculo y la ejecución.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

El EPP básico incluye:

• Casco de seguridad con barboquejo (para evitar caídas del casco).

• Arnés de cuerpo completo y línea de vida para trabajos sobre 1.80m.

• Careta de soldar y ropa de algodón o cuero para evitar quemaduras por chisporroteo.

• Calzado de seguridad dieléctrico y con casquillo.

Costos Promedio para diferentes regiones de México

Precios estimados para 2025 antes de IVA.

Usos Comunes en la Construcción

Naves Industriales y Bodegas

La aplicación por excelencia. Los marcos rígidos de trabe ipr permiten cubrir grandes claros sin columnas intermedias, maximizando el espacio útil para logística y manufactura.

Edificios Verticales y Usos Mixtos

En torres de oficinas o departamentos, el acero reduce las dimensiones de las columnas (comparado con concreto), aumentando el área vendible. La rapidez de montaje reduce los costos financieros del proyecto.

Reforzamiento Estructural (Retrofitting)

Una aplicación crítica en zonas sísmicas como la CDMX. Se utilizan vigas IPR para reforzar losas de concreto existentes o para encamisar columnas dañadas, devolviendo la seguridad estructural al inmueble.

Errores Frecuentes y Cómo Evitarlos

Identificar las fallas técnicas comunes es vital para la seguridad:

1. Falta de Contraventeo (Arriostramiento): La trabe ipr es fuerte verticalmente pero débil lateralmente. Omitir los elementos que evitan el pandeo lateral puede causar colapsos súbitos.

   • Solución: Instalar ángulos o redondos de contraflambeo según diseño.

2. Soldadura sobre Pintura: Un error grave que contamina la unión.

   • Solución: Limpiar mecánicamente a "metal blanco" la zona de conexión antes de soldar.

3. Uso de Viga IPS como IPR: Sustituir perfiles sin cálculo.

   • Solución: Respetar estrictamente la especificación del plano estructural.

Checklist de Control de Calidad

Antes de Iniciar:

• [ ] Verificar certificados de calidad (Mill Test Reports) del acero (A992).

• [ ] Revisar planos de taller aprobados para construcción.

• [ ] Inspeccionar estado de la cimentación y anclas.

Durante la Ejecución:

• [ ] Comprobar verticalidad (plomo) y nivelación de piezas.

• [ ] Verificar torque de tornillos con llave calibrada.

• [ ] Supervisar limpieza y garganta de soldaduras.

Al Finalizar:

• [ ] Retoque de pintura en zonas quemadas por soldadura.

• [ ] Limpieza general de la estructura.

• [ ] Liberación por parte del DRO/Supervisión.

Mantenimiento y Vida Útil: Protege tu Inversión

Plan de Mantenimiento Preventivo

• Anual: Inspección visual de conexiones y estado de la pintura. Búsqueda de puntos de oxidación.

• Quinquenal: Lavado industrial y retoque de pintura en zonas expuestas.

• Decenal: Repintado general si el sistema de protección ha perdido espesor.

Durabilidad y Vida Útil Esperada en México

En ambientes secos (Centro/Norte), una estructura bien protegida puede durar más de 50 años con mínimo mantenimiento. En costas, sin protección epóxica, la corrosión puede comprometerla en menos de 10 años.

Sostenibilidad e Impacto Ambiental

El acero es 100% reciclable. Al final de su vida útil, una trabe ipr puede fundirse para crear nuevo acero sin pérdida de propiedades, reduciendo la huella de carbono comparado con demoliciones de concreto.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia de precio entre una viga IPR y una de concreto?

Aunque el material (acero) es más caro por kg, la rapidez de montaje (30-40% más rápido) y la reducción de cimbra suelen hacer que el acero sea financieramente competitivo en obras comerciales y edificios altos.

¿Puedo soldar una trabe IPR con cualquier electrodo?

No. Para uso estructural principal en zonas sísmicas, se debe usar electrodo E7018 (bajo hidrógeno). Electrodos como E6013 son para herrería ligera, no para soportar edificios.

¿Qué significa A992 en una trabe IPR?

Es la norma ASTM que garantiza que el acero tiene un límite de fluencia de 50,000 psi (alta resistencia) y una ductilidad controlada, esencial para resistir sismos sin fracturarse frágilmente.

¿Cuándo debo usar pruebas de rayos X en soldaduras?

Generalmente se exige en soldaduras de penetración completa en conexiones críticas (momento) de edificios. El DRO o las NTC determinarán el porcentaje de uniones a probar.

¿Se puede dejar la estructura IPR expuesta sin pintura?

Solo si es acero tipo "Corten" (auto-oxidable), que es raro en estructuras estándar. Una IPR normal A992 se oxidará rápidamente, perdiendo sección y resistencia, por lo que la protección es obligatoria.

¿Cuánto peso soporta una trabe IPR?

Depende enteramente de su peralte, peso por metro y el claro (largo) que cubre. No hay una respuesta única; requiere cálculo estructural. Una viga de 12" puede cargar toneladas en 5 metros, pero fallar con menos peso en 10 metros.

¿Es mejor atornillar o soldar?

Atornillar es más rápido y controlable en campo. Soldar requiere mano de obra muy calificada y clima favorable. La tendencia moderna es atornillar tanto como sea posible y soldar solo lo indispensable.

Videos Relacionados y Útiles

Diferencia Viga IPR e IPS

Explicación técnica visual sobre las diferencias geométricas y de aplicación entre perfiles IPR (W) e IPS (S).

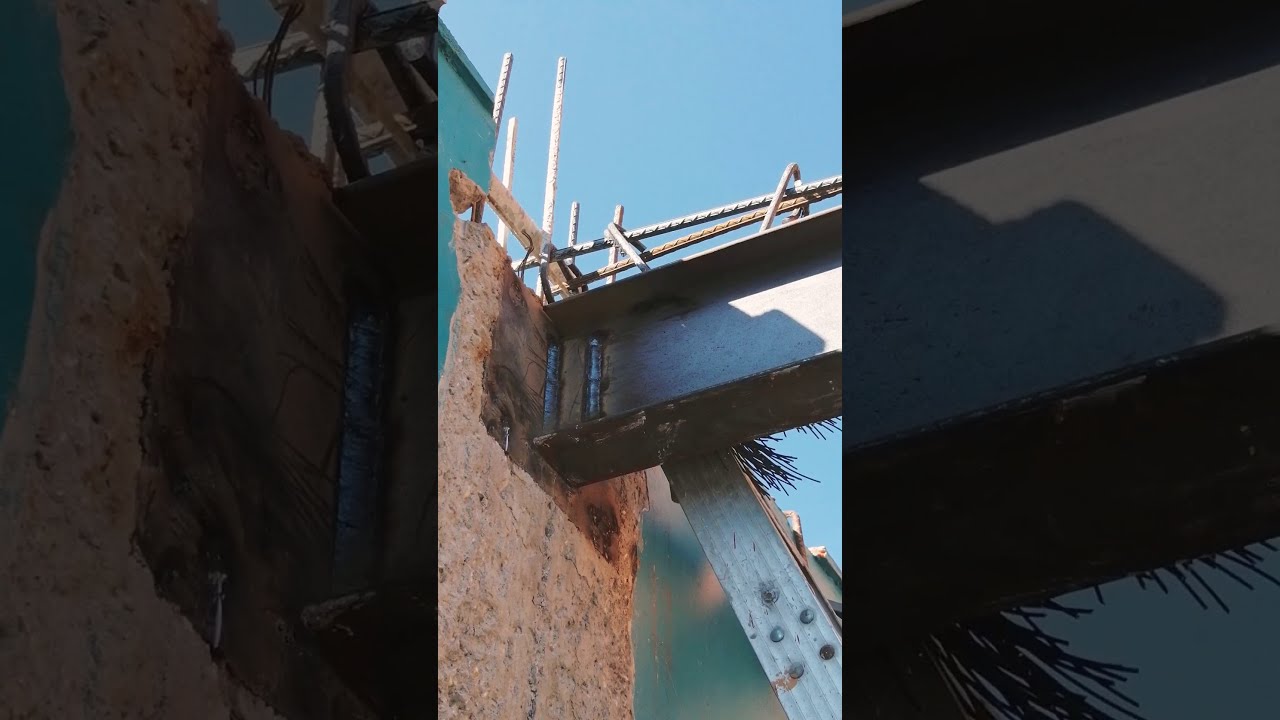

Refuerzo de Losa con Viga IPR

Proceso paso a paso de reforzamiento estructural utilizando perfiles IPR y soldadura 7018 en obra real.

Instalación Trabe IPR (Conexión)

Detalle constructivo de la conexión a cortante de una trabe IPR, mostrando soldadura y armado.

Conclusión

Hacia el horizonte de 2025, la trabe ipr representa la síntesis de la eficiencia constructiva en México. Su capacidad para salvar grandes distancias con pesos reducidos la convierte en la aliada indispensable de la arquitectura moderna. No obstante, su implementación exitosa no admite atajos: depende intrínsecamente de la calidad del material (A992), la pericia de la mano de obra certificada y, crucialmente, de una supervisión técnica rigurosa amparada por la normativa (DRO/CSE). Invertir en una estructura de acero bien calculada y ejecutada no es un gasto, es una garantía de plusvalía y seguridad patrimonial.

Glosario de Términos

• Atiesador (Stiffener): Placa de acero soldada perpendicularmente al alma y patines de la viga para aumentar su rigidez y evitar abolladuras locales.

• Cartela (Gusset Plate): Placa utilizada en los nodos para conectar vigas y columnas o elementos de contraventeo.

• Contraflambeo: Elemento secundario que restringe el desplazamiento lateral de la viga, aumentando su capacidad de carga.

• DRO (Director Responsable de Obra): Profesional autorizado para supervisar y validar el cumplimiento normativo de una construcción.

• End-Plate: Placa soldada al extremo de una viga IPR que permite su conexión atornillada a una columna.

• ZAT (Zona Afectada Térmicamente): Área del metal base que no se ha fundido pero cuyas propiedades mecánicas han sido alteradas por el calor de la soldadura.
