Cribadora Universal 4′ x 10′

El Tamiz de la Perfección: Cómo una Buena Selección Transforma tu Construcción.

¿Alguna vez te has preguntado por qué ciertos aplanados se agrietan meses después de la entrega o por qué el concreto no alcanza la resistencia prometida a pesar de usar el mejor cemento? La respuesta suele esconderse en un detalle minúsculo pero poderoso: la pureza del agregado. En el dinámico sector de la construcción en México, la calidad del agregado determina la vida útil de cada estructura; aquí descubrirás cómo elegir la herramienta adecuada para garantizar mezclas impecables.

En el vasto ecosistema de la edificación en México, desde los rascacielos de Paseo de la Reforma hasta la autoconstrucción en las periferias urbanas en expansión, existe un denominador común que a menudo pasa desapercibido pero que sostiene la integridad de toda la obra gris: la calidad de los agregados. Específicamente, la arena, ese material granular fino que constituye el esqueleto microscópico de morteros y concretos, juega un papel determinante en la resistencia a la compresión, la trabajabilidad de la mezcla y la durabilidad final ante los agentes intempericos. Sin embargo, la geología mexicana es caprichosa; los bancos de material, ya sean de mina (cielo abierto) o de río (aluviales), rara vez entregan un producto que cumpla cabalmente con las especificaciones granulométricas requeridas para una construcción de alto desempeño sin un procesamiento previo. Es aquí donde las cribadoras de arena emergen no como un lujo operativo, sino como el primer y más crítico punto de control de calidad en el sitio de trabajo.

El año 2025 presenta un panorama desafiante y tecnificado para la industria. Con el incremento en los costos de los insumos básicos —cemento, acero y mano de obra—, el desperdicio de material se ha vuelto financieramente insostenible. Una arena "sucia" o mal graduada no solo consume más pasta de cemento para lograr la resistencia de diseño, sino que provoca retracciones, grietas y patologías constructivas que derivan en costosas reparaciones post-venta. El uso estratégico de cribadoras de arena permite al constructor, ingeniero o arquitecto refinar el insumo in situ, garantizando que cada grano que entra a la revolvedora o a la artesa tenga el tamaño y la limpieza adecuados.

Esta guía técnica exhaustiva ha sido diseñada para diseccionar cada aspecto operativo, financiero y normativo del cribado en México. Analizaremos desde la física básica de la separación de partículas hasta la complejidad de los Análisis de Precios Unitarios (APU) ajustados a la realidad inflacionaria de 2025. Exploraremos cómo la normativa nacional, a través de las Normas Oficiales Mexicanas (NOM) y las Normas Mexicanas (NMX), establece los límites legales y técnicos que protegen tanto al constructor como al usuario final. A través de una inmersión profunda en la maquinaria, los materiales y los métodos, esta investigación busca elevar el estándar de la práctica constructiva nacional, demostrando que la eficiencia comienza con una simple pero poderosa vibración a través de una malla.

Opciones y Alternativas

La selección de la tecnología de cribado no es una decisión unitaria; es un análisis vectorial que debe considerar el volumen de producción requerido, la disponibilidad de fuentes de energía, la tipología del suelo y, crucialmente, el presupuesto operativo. En el mercado mexicano de 2025, las soluciones se han diversificado para atender desde la remodelación doméstica hasta la infraestructura carretera federal.

Cribas Manuales de Madera o Metal: Ideales para autoconstrucción y obras pequeñas. Analiza su costo bajo pero alto consumo de mano de obra.

La criba manual, conocida coloquialmente en la obra mexicana como "zaranda", representa la forma más primigenia y resiliente de clasificación de materiales. Su persistencia en el sector de la autoconstrucción y en obras de pequeña escala (remodelaciones, bardas, cuartos adicionales) se debe a su barrera de entrada económica casi nula.

• Ingeniería y Diseño Vernáculo: Técnicamente, es un dispositivo de gravedad asistida por fuerza humana. Consiste en un bastidor rectangular, tradicionalmente fabricado con madera de pino de tercera clase (barrote de 2"x2" o 4"x2"), un material abundante y económico en las madererías locales. Sin embargo, hacia 2025, se observa una transición hacia marcos metálicos ligeros (perfil tubular cuadrado o ángulo de acero), que aunque requieren una inversión inicial marginalmente mayor, ofrecen una vida útil superior ante la intemperie y el trato rudo de la obra. Sobre este marco se tensa y clava una malla de acero galvanizado.

• Análisis Ergonómico y Productivo: El funcionamiento depende enteramente de la energía cinética generada por el "peón" o ayudante general. El trabajador debe cargar la pala, elevar la arena y lanzarla contra la criba inclinada (idealmente entre 35° y 45°). La física del proceso implica que solo las partículas con la energía cinética y el vector de dirección correctos, y con un tamaño menor a la apertura de la malla, atravesarán el tamiz. El resto, por gravedad, desliza hacia el frente (rechazo).

• Economía de la Fatiga: Aunque el costo de capital (CAPEX) es bajo (aprox. $800 - $1,500 MXN en materiales), el costo operativo (OPEX) es engañosamente alto debido a la baja productividad. Un trabajador fatigado reduce su velocidad de palear y la precisión del lanzamiento, lo que resulta en un cribado ineficiente donde mucha arena útil termina en el montón de rechazo, requiriendo un doble manejo. Además, el riesgo de lesiones musculoesqueléticas en la zona lumbar y hombros es elevado.

Cribadoras Vibratorias Eléctricas: El estándar en obras medianas en México. Detalla su rendimiento y consumo energético.

Para el contratista profesional que edifica vivienda en serie, pequeños edificios verticales o naves industriales ligeras, la variabilidad del rendimiento humano es un riesgo inaceptable. Las cribadoras de arena vibratorias eléctricas representan la industrialización de este proceso.

• Mecánica de Vibración: Estos equipos sustituyen la gravedad y el lanzamiento manual por una vibración forzada de alta frecuencia. Un motor eléctrico, típicamente de 1 HP a 3 HP (dependiendo del tamaño de la mesa), impulsa un eje excéntrico o un sistema de contrapesos desbalanceados montados en la estructura de la criba. Esta rotación desbalanceada genera un movimiento oscilatorio elíptico o lineal que rompe la fricción estática entre los granos de arena y la malla.

• Eficiencia Energética y Costos: En el contexto energético de México 2025, donde las tarifas eléctricas comerciales (GDMTO) pueden fluctuar, la eficiencia de estos motores es clave. Un motor de 2 HP consume aproximadamente 1.5 kWh. Si consideramos una jornada operativa de 6 horas efectivas, el consumo diario ronda los 9 kWh. Con un costo promedio industrial de ~$2.80 - $3.50 MXN por kWh, el costo energético por día es inferior a $35 MXN. Comparado con el costo de un jornal de ayudante ($400-$600 MXN más prestaciones), la máquina se paga sola por el incremento de volumen procesado (hasta 12-15 m³ diarios frente a los 3-4 m³ manuales).

• Versatilidad de Conexión: La mayoría de estos equipos ligeros están configurados para operar a 110V (monofásico) o 220V (bifásico), lo que permite su conexión en tomas domiciliarias estándar o en generadores portátiles a gasolina, brindando flexibilidad en sitios sin acometida definitiva de CFE.

Plantas de Cribado Móviles (Trommel): Para proyectos de infraestructura o grandes lotes de terreno.

En el extremo superior de la escala, para proyectos como carreteras, presas, o grandes desarrollos habitacionales donde se requiere procesar miles de metros cúbicos, las cribas estáticas son insuficientes. Aquí entra el Trommel o criba rotatoria.

• Principio de Funcionamiento: A diferencia de la vibración, el Trommel utiliza la rotación centrífuga y la gravedad. Es un gran cilindro de malla perforada que gira sobre su eje longitudinal, ligeramente inclinado. El material se alimenta por el extremo elevado (generalmente mediante una banda transportadora o directamente con un cargador frontal tipo Bobcat o Payloader). A medida que el cilindro gira, la arena es elevada por las paredes y cae ("tumbles"), permitiendo que los finos pasen por los orificios mientras el material grueso viaja hacia la salida inferior.

• Capacidad Masiva: Equipos como los modelos 516 RT o 733 RE distribuidos por empresas como Madisa o Powerscreen en México pueden procesar desde 50 hasta más de 200 toneladas por hora. Son plantas autónomas, generalmente montadas sobre orugas o chasis remolcable, y alimentadas por motores diésel industriales (Tier 3 o Tier 4 para cumplimiento ambiental).

• Aplicación Crítica: Son indispensables cuando la arena tiene un alto contenido de arcilla o humedad, ya que la acción de volteo constante previene el cegamiento (taponamiento) de la malla mucho mejor que la vibración simple.

Mallas y Zarandas Adaptables: Comparativa de materiales (acero al carbón vs. acero inoxidable).

La eficiencia de cualquier sistema de cribado, manual o mecánico, depende en última instancia de la interfaz de separación: la malla. La metalurgia seleccionada impacta directamente el costo a largo plazo y la calidad del producto.

• Acero al Carbón (Alto Carbono / SAE 1018 - 1070): Es el estándar de la industria en México por su bajo costo inicial. Las mallas de "alambre negro" o acero galvanizado son accesibles en cualquier ferretería grande.

  • Ventajas: Alta resistencia a la tensión y bajo precio.

  • Desventajas: Su talón de Aquiles es la corrosión. En un ambiente de arena húmeda, la oxidación comienza casi de inmediato. Una vez que el alambre se oxida, la superficie se vuelve rugosa, aumentando la fricción y reduciendo el flujo de material. Además, al perder calibre por oxidación, el alambre se debilita y rompe, contaminando la arena.

• Acero Inoxidable (T-304 y T-316): Aunque se percibe como una opción "premium" o de lujo, su análisis costo-beneficio es superior para contratistas con visión a largo plazo.

  • Ventajas: La aleación con cromo y níquel crea una capa pasiva que resiste la corrosión química de arenas ácidas o alcalinas y la oxidación por humedad. Su superficie permanece lisa ("espejo") durante toda su vida útil, facilitando el deslizamiento de la arena y aumentando la producción diaria hasta un 20% comparado con mallas oxidadas.

  • Durabilidad: Puede durar de 4 a 6 veces más que una malla de acero al carbón, reduciendo los tiempos muertos por mantenimiento y cambio de paños.

Proceso Constructivo Paso a Paso

El cribado de arena es una operación unitaria que debe integrarse lógicamente en el flujo de trabajo de la obra para no convertirse en un cuello de botella. A continuación, se detalla la metodología operativa recomendada para maximizar la eficiencia.

Selección de la Malla según el Granulometría: Cómo elegir el "claro" adecuado según el uso (mortero, concreto o relleno).

La decisión más técnica antes de encender cualquier máquina es definir la apertura de la malla ("luz" o "claro"). Esto no es arbitrario; define el uso final del material.

• Morteros para Aplanados y Estucos (Malla 4x4 a 8x8): Para acabados finos en muros, se requiere eliminar cualquier partícula mayor a 2.38 mm (Malla No. 8) o 4.76 mm (Malla No. 4). Una partícula grande en un aplanado fino crea surcos al pasar la llana, arruinando el acabado. Se recomienda malla calibre 4x4 (4 cuadros por pulgada) para aplanados base (repellado) y hasta 8x8 o tipo "mosquitero" industrial para aplanados pulidos o de pasta fina.

• Concreto Estructural (Malla 1/4" a 3/8"): El objetivo aquí no es hacer el material "fino", sino controlar el tamaño máximo del agregado (TMA). Para concretos bombeables o elementos con mucho acero de refuerzo, se debe asegurar que no pasen piedras que puedan bloquear la manguera de la bomba o crear nidos de grava (oquedades) en la estructura. Una malla de 1/4" es estándar para arenas destinadas a concreto hecho en obra.

• Camas de Relleno (Malla 1/2" a 1"): Para proteger tuberías o nivelar terrenos, se permite un material más grueso, pero libre de rocas grandes (bolones) que puedan punzonar instalaciones.

Instalación y Nivelación del Equipo: Crucial para evitar vibraciones excesivas o daños mecánicos.

La física de la vibración requiere estabilidad. Una cribadora de arena mal instalada disipa su energía moviendo el chasis en lugar de mover la arena, y corre el riesgo de fracturar su propia estructura.

• Cimentación Provisional: No se debe colocar la máquina sobre suelo suelto o desnivelado. Se recomienda preparar una base de tepetate compactado o utilizar tablones de madera de 1.5 pulgadas bajo las patas para distribuir la carga dinámica.

• Nivelación: Utilizando un nivel de burbuja de precisión, se debe verificar la horizontalidad del bastidor transversalmente. Si la criba está inclinada hacia un lado (izquierda o derecha), la arena se acumulará en ese costado de la malla ("canalización"), desgastándolo prematuramente y dejando el otro lado vacío e improductivo. La inclinación longitudinal (flujo) suele ser ajustable y debe fijarse según la humedad de la arena (más inclinación para arena húmeda).

Alimentación de la Cribadora y Manejo de Finos: Técnicas para maximizar la pureza del material.

El método de alimentación determina la eficiencia de separación (probabilidad de paso).

• Alimentación Controlada: El error más frecuente es "ahogar" la criba volcando grandes volúmenes de golpe. Esto crea un "colchón" de material (cama gruesa) que impide que las partículas finas que están en la parte superior toquen la malla. La alimentación debe ser continua y en capas delgadas ("cama fina"), permitiendo que cada partícula tenga múltiples oportunidades de encontrar un orificio en la malla mientras viaja hacia abajo.

• Distribución: En cribas vibratorias, se debe usar un difusor o alimentar en abanico para usar todo el ancho de la malla.

• Manejo de Finos: La arena cribada (pasante) debe caer libremente. Si el montículo debajo de la criba crece hasta tocar la malla, bloqueará la salida, causando un taponamiento inmediato y posible daño al motor por sobrecarga. Se debe asignar personal o una banda transportadora para retirar continuamente el material procesado.

Limpieza y Desobstrucción de la Zaranda: Mantenimiento durante la jornada de trabajo.

El "cegamiento" de la malla es inevitable, especialmente con arenas arcillosas o húmedas.

• Prohibido Golpear: Es una mala práctica habitual que los operarios golpeen la malla con la pala para desatorar material. Esto deforma los alambres, alterando la apertura (creando agujeros más grandes donde pasa grava) y reduce la tensión de la malla.

• Cepillado: La limpieza debe hacerse con cepillos de cerdas metálicas o de polipropileno rígido, cepillando siempre en la dirección del tejido.

• Sistemas de Autolimpieza: Las cribas industriales cuentan con sistemas de "golpeteo" (bouncing balls) —pelotas de hule encapsuladas debajo de la malla que rebotan con la vibración y golpean la tela desde abajo para expulsar las partículas atoradas.

Listado de Materiales

Para implementar una estación de cribado funcional, ya sea manual o mecanizada, se requiere un inventario específico de componentes.

Cantidades y Rendimientos de Materiales

La productividad es la variable financiera clave. A continuación, se presenta una tabla comparativa de rendimientos estimados bajo condiciones típicas de obra en México (arena con humedad media, operarios promedio).

Nota: Los rendimientos pueden variar +/- 30% dependiendo de la humedad de la arena. Arena mojada reduce drásticamente el flujo en cribas vibratorias simples.

Análisis de Precio Unitario (APU) - Ejemplo Detallado

Para el profesional de costos y presupuestos, desglosar el costo del m³ cribado es esencial para licitaciones públicas y privadas. Este análisis considera el costo de la actividad de transformación en sitio, asumiendo que la arena ya está en la obra (no incluye el costo del material base, solo el proceso de cribado).

Premisas del Cálculo (Proyección 2025 - Zona Centro):

• Salario Base Cotización (Peón): $419.88 (Zona Frontera) / $278.80 (Resto del País) + Prestaciones (~1.7 Factor de Salario Real). Usaremos un Costo Real de Mano de Obra (Salario + IMSS + INFONAVIT + EPP) estimado de $550.00 MXN / Jornada para un ayudante general en la zona centro.

• Rendimiento: 4.0 m³ / Jornada (Cribado Manual Conservador).

• Costo de Malla: $250.00 MXN / m² (Reposición frecuente).

Interpretación del APU: El costo directo de cribar manualmente un metro cúbico es de aprox. $160.54 MXN. Si a esto agregamos Indirectos (oficina central, campo), Financiamiento y Utilidad (aprox. 25-30%), el precio de venta unitario rondaría los $200 - $210 MXN por m³. Este análisis revela que, para volúmenes grandes, el cribado manual es antieconómico. Una criba eléctrica que cuesta $100 MXN diarios de electricidad y depreciación, pero produce 15 m³ con el mismo peón, reduciría el costo de mano de obra por m³ de $137.50 a aprox. $36.00 MXN.

Normativa, Permisos y Seguridad: Construye con Confianza

La construcción en México ha transitado hacia una mayor regulación. Ignorar las normas no solo es ilegal, sino que expone la obra a clausuras y demandas laborales.

Normas Oficiales Mexicanas (NOM) Aplicables

El marco normativo mexicano establece criterios claros para los agregados y la maquinaria.

• NMX-C-077-ONNCCE-2019 (Industria de la construcción – Agregados para concreto – Análisis granulométrico – Método de ensayo): Esta es la "biblia" del cribado en México. Define los procedimientos de laboratorio para determinar la distribución de tamaños de partículas. Aunque está dirigida a laboratorios, establece los límites de "pasa/no pasa" para aceptar una arena para concreto estructural. Una arena que no cumple con la curva granulométrica de esta norma resultará en un concreto deficiente o requerirá más cemento (mayor costo) para alcanzar la resistencia f'c.

• NOM-004-STPS-1999 (Sistemas de protección y dispositivos de seguridad en la maquinaria y equipo): Esta norma es obligatoria para cualquier patrón que utilice maquinaria. Exige que todas las partes móviles de la cribadora de arena (poleas, bandas, engranes, ejes excéntricos) cuenten con guardas de protección física que impidan que el trabajador introduzca manos o ropa accidentalmente. El incumplimiento conlleva multas severas de la Secretaría del Trabajo.

¿Necesito un Permiso de Construcción?

Desde la perspectiva municipal (Desarrollo Urbano):

• Uso en Sitio: Generalmente, el uso de cribadoras de arena portátiles dentro de un predio con Licencia de Construcción vigente NO requiere un permiso adicional, ya que se considera parte del proceso constructivo autorizado.

• Plantas de Tratamiento: Si su objetivo es instalar una planta de cribado comercial (para vender arena, no solo para usarla), sí requerirá Licencia de Uso de Suelo Industrial, dictamen de impacto ambiental (debido al polvo fugitivo y ruido) y licencia de funcionamiento específica.

• Vía Pública: Está prohibido colocar cribadoras o hacer mezclas en la banqueta o arroyo vehicular sin un permiso de ocupación de vía pública, sancionado por los reglamentos de Justicia Cívica locales.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

El cribado presenta riesgos específicos que deben mitigarse con EPP adecuado (NOM-017-STPS).

• Protección Respiratoria (CRÍTICO): La arena contiene sílice. Al cribarse, se libera polvo respirable de sílice cristalina, causante de silicosis (enfermedad pulmonar irreversible). Es obligatorio el uso de mascarillas N95 o respiradores de media cara con cartuchos para partículas (P100) para el operador de la criba.

• Protección Ocular: Goggles de seguridad herméticos para evitar que partículas proyectadas o polvo entren a los ojos.

• Protección Auditiva: Las cribas mecánicas generan ruido por encima de los 85 dB. Se requieren tapones auditivos o conchas acústicas.

• Guantes de Carnaza: Para manipular las mallas metálicas, que suelen tener bordes filosos ("puntas vivas") que causan cortes profundos.

• Calzado de Seguridad: Botas con casquillo de acero o poliamida, ya que las piedras de rechazo caen constantemente al nivel del suelo cerca de los pies del operador.

Costos Promedio para diferentes regiones de México (Norte, occidente, centro, sur)

La geografía económica de México influye en los precios debido a la logística, disponibilidad de acero y cultura constructiva. Estimaciones proyectadas para el ciclo fiscal 2025.

Análisis: El Norte y Sur presentan costos más altos por razones opuestas: el Norte por calidad/dolarización y el Sur por logística/corrosión. El Centro/Bajío es la zona más económica para adquirir esta tecnología.

Usos Comunes en la Construcción

La versatilidad de las cribadoras de arena se extiende a múltiples partidas de la obra.

Elaboración de Morteros para Aplanados: La necesidad de una arena finísima.

Es el uso por excelencia. Un aplanado de calidad (tipo "espejo" o para recibir pintura vinílica directa) requiere una arena tamizada a malla 4 o 5 (aprox 4mm). Si la arena contiene gravillas mayores, el albañil no podrá "plomar" ni "reglear" correctamente, y al pasar la llana de madera o metal, las piedras arrastradas dejarán surcos profundos, obligando a retrabajar la superficie. El cribado fino ahorra tiempo de acabados y material de recubrimiento (pasta/yeso).

Preparación de Agregados para Concreto Estructural: Asegurando la adherencia.

En elementos estructurales (columnas, trabes, losas), la adherencia entre la pasta de cemento y el agregado es vital. Una arena con exceso de finos (polvo/arcilla > malla 200) recubre las piedras con una capa de lodo que impide que el cemento se adhiera, reduciendo la resistencia del concreto hasta en un 40%. El cribado (y a veces lavado) elimina estos finos nocivos y garantiza que la distribución de tamaños (curva granulométrica) sea la óptima para minimizar vacíos.

Filtración y Sistemas de Drenaje: Uso de arena cribada en camas de tubería.

En obras de infraestructura sanitaria e hidráulica, las tuberías de PVC o PEAD deben descansar sobre una "cama" de material inerte suave. Si se usa material de banco sin cribar ("todo uno"), piedras filosas pueden quedar en contacto con el tubo. Con el peso del relleno y el tráfico vehicular, estas piedras actúan como punzones, fracturando la tubería. La arena cribada actúa como un colchón hidráulico que distribuye las cargas uniformemente.

Paisajismo y Acabados Decorativos: Arenas uniformes para estética.

En el paisajismo moderno y la arquitectura de exteriores, se valoran las texturas uniformes. Las cribadoras de arena permiten segregar gravillas decorativas (tezontle, mármol triturado, grava de río) por tamaños específicos (ej. 1/2 pulgada, 3/4 pulgada) para crear diseños de pisos, jardines zen o áreas permeables visualmente atractivas y homogéneas.

Errores Frecuentes y Cómo Evitarlos

La experiencia en campo revela patrones de falla recurrentes que afectan la rentabilidad.

1. Cribar con Exceso de Humedad:

   • El Problema: La tensión superficial del agua hace que los granos de arena se aglomeren y se adhieran a los alambres de la malla. Esto reduce el área abierta efectiva a cero en minutos.

   • La Solución: Planificación. La arena debe solicitarse con anticipación y extenderse para secado al sol. Si es inevitable cribar húmedo, se deben usar mallas de "cuerda de piano" (auto-limpiantes) o cribas rotatorias (Trommel) que son más tolerantes.

2. Sobrecarga del Motor (Amperaje):

   • El Problema: Alimentar la criba vibratoria hasta sepultarla. El peso de la arena detiene la vibración y el motor intenta compensar jalando más corriente, quemando el bobinado o botando las pastillas termomagnéticas.

   • La Solución: Capacitación del operador para mantener una alimentación constante pero ligera. Instalar guardamotores ajustados al amperaje nominal.

3. Uso de Mallas "Remendadas":

   • El Problema: Intentar extender la vida de una malla rota cosiendo el agujero con alambre recocido.

   • La Solución: El costo de la "arena contaminada" (retrabajos en aplanados, concreto pobre) es siempre mayor que el costo de una malla nueva ($300-$500 MXN). Cambiar la malla ante la primera rotura significativa es una decisión financiera inteligente.

Checklist de Control de Calidad

Para asegurar que el proceso de cribado aporte valor a la obra, el residente o supervisor debe verificar diariamente:

• [ ] Inspección Visual de la Malla: Verificar a contraluz que no existan alambres rotos o aberturas deformadas ("bocas de sapo").

• [ ] Tensión del Paño: En cribas vibratorias, la malla debe estar tensada uniformemente (como la piel de un tambor). Si está floja, "chicotea" contra el bastidor y se rompe por fatiga metálica rápidamente.

• [ ] Verificación de Granulometría (Empírica): Tomar una muestra de la arena ya cribada y frotarla entre las manos. No deben sentirse partículas mayores al tamaño de la malla seleccionada.

• [ ] Limpieza de Descargas: Asegurar que el área de caída de "finos" y "rechazos" esté despejada para evitar la mezcla de materiales (contaminación cruzada).

• [ ] Anclaje y Nivelación: Revisar que la máquina no se desplace ("camine") durante la operación debido a una mala nivelación.

Mantenimiento y Vida Útil: Protege tu Inversión

Una cribadora de arena es una máquina diseñada para autodestruirse; su principio operativo es la vibración violenta y constante. Sin un mantenimiento riguroso, su vida útil es corta.

Plan de Mantenimiento Preventivo

• Diario (Al finalizar turno): Limpieza en seco de la malla con cepillo. Retirar acumulaciones de arena húmeda en el chasis que provocan oxidación. Inspección visual de pernos y tuercas (la vibración los afloja).

• Semanal (40 Horas): Lubricación de chumaceras. Usar grasa a base de litio (Grado NLGI 2). Importante: No sobre-engrasar; el exceso de grasa aumenta la temperatura del rodamiento y rompe los sellos. 2 o 3 "bombazos" de la inyectora suelen ser suficientes. Revisar tensión de bandas en V; si están flojas, patinan y queman la polea.

• Mensual: Revisión estructural. Buscar grietas por fatiga en las soldaduras del bastidor, especialmente cerca del soporte del motor y los resortes. Resoldar inmediatamente para evitar colapso.

Durabilidad y Vida Útil Esperada en México

• Criba Manual: Vida efímera. Mallas duran 2-4 semanas. Bastidores de madera 3-6 meses.

• Criba Vibratoria (Equipo): Con mantenimiento, un equipo nacional bien fabricado (acero estructural, no lámina delgada) puede durar 5 a 8 años. El motor eléctrico, si se protege de sobrecargas y humedad, dura 3-5 años.

• Consumibles (Mallas): Una malla de acero al carbón dura de 30 a 90 días dependiendo del volumen y abrasividad (la arena sílica desgasta más que la caliza). Una malla de acero inoxidable puede durar 6-12 meses.

• Factor Climático: En zonas costeras (Veracruz, Los Cabos), la vida útil del chasis se reduce un 40-50% por corrosión salina si no se lava y repinta anualmente con primarios epóxicos.

Sostenibilidad e Impacto Ambiental

El cribado en sitio es una práctica sustentable.

• Reducción de Huella de Carbono: Al cribar material producto de excavación local (si el suelo lo permite) para usarlo como relleno o mortero pobre, se eliminan los viajes de camiones de volteo para retirar escombro y traer material nuevo. Menos diésel quemado en transporte.

• Economía Circular: Permite reciclar materiales de demolición (concreto triturado) para convertirlos en grava y arena reciclada para bases de caminos.

Preguntas Frecuentes (FAQ)

¿Qué es mejor, rentar o comprar una cribadora?

Depende del horizonte de tiempo. El costo de una criba vibratoria eléctrica básica (~$30,000 MXN) equivale a unos 20-25 días de renta (~$1,200/día). Si tu obra durará más de un mes o tienes obras continuas, la compra es financieramente superior. La renta es ideal para necesidades puntuales (ej. 3 días para colar una losa grande) o para equipos muy grandes (Trommels) cuyo costo de capital es prohibitivo.

¿Cómo afecta la humedad de la arena al rendimiento?

Es el enemigo #1. La humedad (>5-8%) crea fuerzas capilares que unen las partículas finas, haciendo que se comporten como partículas grandes que no pasan la malla. El rendimiento puede caer hasta un 80%. En época de lluvias, cubrir la arena es vital.

¿Qué calibre de malla necesito para un aplanado fino?

La convención en México es usar Malla 4x4 (4 orificios por pulgada lineal) para el aplanado base (repellado) y Malla 5x5 o incluso Malla de Mosquitero reforzada (aprox malla 8) para el acabado final o "fino".

¿Puedo usar un motor de gasolina en lugar de eléctrico?

Sí. Existen cribas con motores a gasolina (tipo Honda/Kohler de 5.5 HP). Son ideales para obras sin luz, pero tienen desventajas: mayor costo operativo (gasolina vs electricidad), mayor ruido, emisiones de gases (no usar en interiores/sótanos) y requieren más mantenimiento (cambios de aceite, filtros, bujías).

¿Cuál es la diferencia entre "Zaranda" y "Criba"?

En el caló de la obra mexicana, se usan indistintamente. Sin embargo, técnicamente, "Zaranda" suele referirse al bastidor manual grande manejado por dos personas o colgado de cuerdas, mientras que "Criba" suele implicar el equipo mecanizado o la malla técnica en sí.

¿Por qué mi criba "camina" o se mueve sola?

Es un síntoma de desbalance o mala nivelación. Si la criba no está anclada o nivelada, la fuerza centrífuga tiene un componente horizontal no deseado. También puede indicar que los resortes de aislamiento están vencidos o rotos.

¿Es necesario lavar la arena después de cribarla?

Para morteros de albañilería, generalmente no, el cribado en seco es suficiente. Para concretos estructurales de alta resistencia (>250 kg/cm²), sí es recomendable lavar la arena para eliminar limos y arcillas adheridas que el cribado en seco no puede separar completamente.

¿Qué hago si la malla se rompe constantemente en el mismo lugar?

Revisa el soporte de la malla debajo de esa zona. A veces, la cama de soporte (soleras de hule o madera sobre las que descansa la malla) está desgastada o tiene un clavo/perno saliente que golpea la malla desde abajo con la vibración, cortándola.

Videos Relacionados y Útiles

Para complementar la información técnica, se recomienda consultar los siguientes recursos visuales que ilustran los procesos descritos.

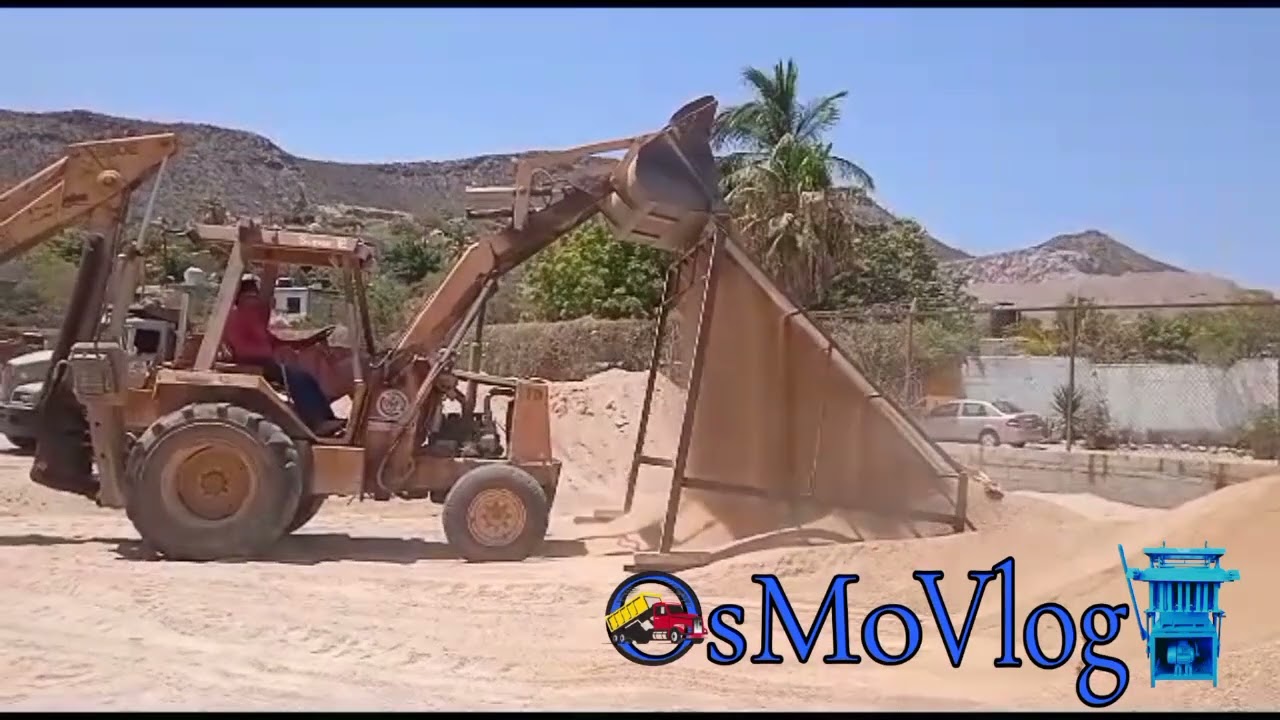

La Criba y su Importancia en la Obra

Explicación técnica sobre la relevancia de cribar para evitar errores en construcción rápida.

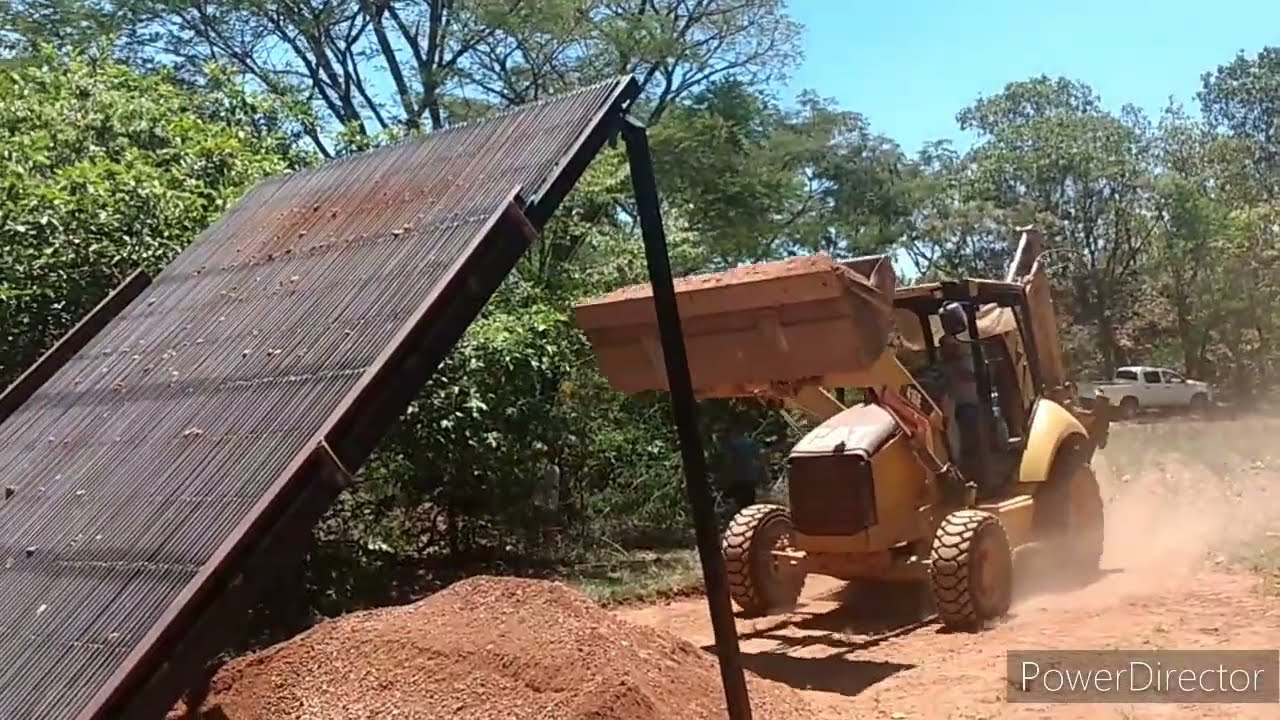

Funcionamiento de Criba de Arena Fina

Demostración visual del proceso de cribado para obtener arena fina en sitio de trabajo.

Cribadora Portátil Modelo DB-25

Muestra el funcionamiento de una criba eléctrica compacta ideal para obras medianas.

Conclusión

La industria de la construcción en México enfrenta en 2025 una encrucijada entre la tradición artesanal y la necesaria industrialización para optimizar costos. Las cribadoras de arena representan el eslabón tecnológico que une ambos mundos. No se trata simplemente de separar piedras de la arena; se trata de estandarizar la calidad de la materia prima básica de la obra.

Hemos recorrido el espectro completo: desde la humilde criba manual que levanta el autoconstructor, hasta los complejos Trommels que pavimentan las carreteras del país. Hemos desglosado los costos al centavo en el APU, demostrando que la eficiencia mecánica paga dividendos sobre el esfuerzo manual. Hemos subrayado la importancia vital de cumplir con las NOM y NMX para garantizar seguridad jurídica y física.

La conclusión es clara: invertir en el proceso de cribado —ya sea mediante la selección correcta de la malla, la renta de equipo adecuado o el mantenimiento preventivo— no es un gasto, es una estrategia de rentabilidad. Una arena bien cribada produce mezclas más trabajables, acabados más tersos, estructuras más fuertes y clientes más satisfechos. En la obra moderna, el control de calidad empieza en el tamiz.

Glosario de Términos

• Granulometría: Estudio de la distribución estadística de los tamaños de las partículas de un suelo o agregado. Es la "huella digital" de la arena.

• Malla Tyler: Serie estandarizada de tamices utilizada internacionalmente para pruebas de laboratorio, identificada por el número de aberturas por pulgada lineal (ej. Malla 200).

• Finos: Partículas de suelo que pasan a través de la malla No. 200 (0.075 mm), generalmente constituidas por limos y arcillas. En exceso, son perjudiciales para el concreto.

• Agregado: Material granular inerte (arena, grava) que se aglomera con pasta de cemento para formar concreto o mortero.

• Zaranda: Término regional común en México para referirse al dispositivo de cribado, especialmente el manual o de marco oscilante.

• Rechazo: Fracción del material que, por ser de mayor tamaño que la abertura de la malla, no pasa a través de ella y es retenida o expulsada.

• Cegamiento (Blinding): Fenómeno donde las partículas de tamaño cercano a la abertura de la malla se quedan atoradas en los orificios, o donde los finos húmedos recubren la malla, impidiendo el paso del material.
