Perforadora Montabert TK 285 148 PCM de 35 Kg. para broca de 22 mm diam.

El Nuevo Paradigma de la Perforación en Roca en México 2025

¿Sabías que el 40% del presupuesto en cimentaciones rocosas se pierde por una mala elección del equipo de perforación? En el desafiante terreno mexicano, desde el basalto del Eje Neovolcánico hasta la caliza de la Península, la perforadora Montabert no es solo una máquina; es la diferencia entre entregar la obra a tiempo o quebrar por penalizaciones. Esta guía técnica te equipará con los datos duros, costos actualizados al 2025 y secretos operativos que los grandes contratistas utilizan para dominar la roca.

El panorama de la infraestructura y la minería en México ha entrado en una fase de transformación crítica hacia el ciclo fiscal y operativo de 2025. Con la maduración de los megaproyectos en el sureste y la intensificación de la actividad minera en el norte, la demanda de soluciones de excavación eficientes es histórica. Aquí, la tecnología CPA (Crane Pneumatic Attachment) de Montabert permite transformar una excavadora hidráulica estándar en una unidad de perforación de alto rendimiento, maximizando el retorno de inversión de tu flota existente.

Opciones y Alternativas de Perforación

Modelos Hidráulicos vs. Neumáticos: Rendimiento en Suelo Mexicano

La batalla tecnológica en México se define por la eficiencia energética. Mientras que las perforadoras neumáticas tradicionales (wagon drills) desperdician hasta el 80% de la energía en calor y fricción del compresor, la perforadora Montabert hidráulica aprovecha la potencia directa de la excavadora, logrando una eficiencia del 60-70%. En términos prácticos para una obra en Querétaro o CDMX, esto significa perforar al doble de velocidad consumiendo la mitad de diésel por metro lineal, además de eliminar la niebla de aceite y reducir el ruido, factor clave para cumplir con la normativa ambiental en zonas urbanas.

Alternativas de Marcas Competidoras en México

Aunque marcas como Atlas Copco (Epiroc) o Sandvik tienen fuerte presencia, Montabert destaca en el mercado mexicano de 2025 por su sistema de percusión progresiva.

• Montabert: Su diseño de pistón único adapta la energía de golpe a la dureza de la roca, protegiendo la excavadora y los aceros.

• Competencia: Muchos utilizan sistemas de presión constante que, en terrenos fracturados como los de la Sierra Madre, pueden generar "golpes en vacío", dañando prematuramente los sellos y diafragmas.

• Refacciones: La disponibilidad de Montabert a través de distribuidores como Madisa o Komatsu Mining asegura que las refacciones críticas (sellos, bujes) estén disponibles en plazas principales como Monterrey, Hermosillo y CDMX.

Sistemas de Perforación Manual vs. Automatizada

El cambio de perforación manual (jackleg) a sistemas mecanizados (CPA) no es solo un tema de velocidad, sino de seguridad y costo laboral. Un aditamento CPA operado desde la cabina elimina al personal de la zona de riesgo de caída de rocas. Aunque la inversión inicial es mayor, el costo por metro cúbico se reduce al operar con una sola persona (el operador de la excavadora) en lugar de cuadrillas de 3 o 4 ayudantes expuestos a riesgos y fatiga.

Proceso Constructivo y Operativo Paso a Paso

Preparación del Sitio y Seguridad Perimetral

Antes de que la oruga toque el suelo, se debe asegurar el área según la NOM-031-STPS. Esto implica estabilizar el talud donde se posará la excavadora. Para una perforadora Montabert montada en brazo, la ventaja es que la máquina base puede permanecer en una zona estable mientras el brazo alcanza zonas de riesgo, alejando al operador del peligro de derrumbe.

Configuración y Calibración del Equipo

El ajuste hidráulico es vital. Se debe auditar el caudal (flow) y la presión de la línea auxiliar de la excavadora.

1. Caudal: Un exceso de flujo sobrecalentará el aceite hidráulico, degradando los sellos del drifter HC.

2. Presión de Retorno: La línea de drenaje (case drain) debe tener una contrapresión mínima (máximo 3-5 bar) conectada directo al tanque, nunca al filtro de retorno, para evitar reventar los sellos del motor hidráulico.

Ejecución de la Perforación

La técnica correcta implica "escuchar" la roca.

• Emboquille: Iniciar con baja percusión y baja rotación para crear un collarín recto.

• Perforación Plena: Una vez estabilizado, aumentar la presión de avance. En roca dura mexicana (basalto), la presión de avance debe ser alta para mantener la broca en contacto íntimo con la roca, permitiendo que el sistema de amortiguación de Montabert funcione correctamente.

• Anti-Atasco: Si la perforadora Montabert detecta una caída en la velocidad de rotación (roca atrapada), el sistema debe invertir automáticamente para liberar la barra.

Desmovilización y Verificación

Al finalizar el barreno, se limpia con aire comprimido (barrido) para asegurar que no queden detritos que impidan la carga de explosivos o la inserción de anclajes. Se verifica la profundidad y la inclinación con inclinómetros digitales o de burbuja montados en la cabina.

Listado de Materiales y Consumibles

Cantidades y Rendimientos de Operación

Rendimientos estimados para un operador calificado en México (2025):

Análisis de Precio Unitario (APU) - Ejemplo Detallado 2025

Este cálculo considera una perforadora Montabert CPA 225 con drifter HC 50 montada en una excavadora de 20 toneladas, perforando en basalto (Roca Tipo III).

Concepto: Perforación de barreno de 3" (76mm) en roca fija.

Nota: Costos proyectados a 2025. El rendimiento de 18 m/hora es la variable crítica; si baja, el costo se dispara.

Normativa, Permisos y Seguridad: Construye con Confianza

Normas Oficiales Mexicanas (NOM) Aplicables

En México, el uso de maquinaria pesada y perforación se rige estrictamente por:

• NOM-031-STPS-2011: Seguridad y salud en obras de construcción. Exige análisis de riesgos antes de iniciar excavaciones y uso de señalización.

• NOM-023-STPS-2012: Específica para minas subterráneas y a cielo abierto. Regula la ventilación y el control de polvo (sílice), obligatorio al usar perforadoras neumáticas o hidráulicas.

¿Necesito un Permiso de Construcción o Explotación?

Para perforación de pozos de agua se requiere permiso de CONAGUA. Para voladuras (uso de explosivos en los barrenos), se necesita el Permiso General de la SEDENA. La perforadora Montabert por sí misma no requiere permiso federal para operar, pero la actividad (minería/construcción) sí requiere Licencia de Construcción Municipal y Manifiesto de Impacto Ambiental (MIA).

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

El operador dentro de la cabina está protegido, pero el ayudante que cambia aceros debe usar:

• Protección auditiva (conchas o tapones) para ruido >85 dB.

• Mascarilla N95 o superior para polvo de sílice.

• Guantes antivibración y casco con barboquejo.

Costos Promedio para diferentes regiones de México

Tabla comparativa estimada para 2025 (Costo por metro lineal de perforación en roca, precio de mercado contratista):

Usos Comunes en la Construcción y Minería

Cimentaciones Profundas y Piloteo

En zonas urbanas densas como Guadalajara o Monterrey, donde no se pueden usar hincadores por vibración, la perforadora Montabert (Micro CPA) se usa para micropilotes y anclajes (soil nailing) para estabilizar muros de contención en sótanos profundos.

Túneles y Obras Viales

Para carreteras en la sierra de Oaxaca o Durango, los drifters HC montados en jumbos o excavadoras realizan el "paraguas" de micropilotes antes de excavar el frente del túnel, asegurando la bóveda contra derrumbes.

Minería y Canteras

En la extracción de agregados (grava/arena) en Puebla o Hidalgo, los equipos CPA 295 son ideales para barrenación de producción secundaria o para cuadrar los frentes de la cantera, sustituyendo a los equipos track drill antiguos y costosos de mantener.

Errores Frecuentes y Cómo Evitarlos

1. Grasa Incorrecta: Usar grasa de chasis estándar en lugar de pasta de cobre/grafito en las roscas. Consecuencia: Las barras se sueldan y se pierden en el pozo.

2. Falta de Presión de Avance: Operar con el martillo "rebotando" sobre la roca. Consecuencia: La energía se devuelve al drifter, rompiendo los tirantes laterales.

3. Ignorar el Nitrógeno: No revisar la carga de gas del acumulador. Consecuencia: Mangueras hidráulicas que vibran violentamente y daño a la bomba de la excavadora.

Checklist de Control de Calidad

• [ ] Alineación del mástil: ¿Es perpendicular al plano de perforación?

• [ ] Presión de aire de barrido: ¿Salen los detritos con fuerza del hoyo?

• [ ] Temperatura del shank: ¿Está lubricado y "frío" al tacto (relativo)?

• [ ] Estado de la broca: ¿Los botones de carburo están afilados o planos? (Botones planos rompen la roca por aplastamiento, no corte, dañando el equipo).

Mantenimiento y Vida Útil: Protege tu Inversión

Plan de Mantenimiento Preventivo

• Diario (8h): Engrasar el buje frontal del drifter. Verificar fugas de aceite/agua. Revisar apriete de pernos laterales del martillo.

• Semanal (50h): Verificar carga de nitrógeno en acumuladores (Alta y Baja presión). Revisar tensión de cadenas del aditamento CPA.

• Mensual (200h): Cambio de filtros de aceite hidráulico de la excavadora (la perforación contamina más el aceite que la excavación normal).

Durabilidad y Vida Útil Esperada en México

Bajo condiciones de mantenimiento riguroso, un drifter Montabert HC puede durar entre 10,000 y 15,000 horas de percusión antes de necesitar un reemplazo mayor. En el duro ambiente minero de México, esto se traduce a unos 5-7 años de operación continua.

Sostenibilidad e Impacto Ambiental

La eficiencia hidráulica de Montabert reduce la huella de carbono al consumir menos combustible fósil por metro perforado comparado con sistemas neumáticos. Además, el uso de aceites biodegradables en la lubricación de la espiga es una práctica creciente para evitar contaminar mantos freáticos.

Preguntas Frecuentes (FAQ)

¿Cuál es el precio de renta por día de una perforadora Montabert en 2025?

El costo depende de la configuración. Solo el aditamento (martillo) puede oscilar entre $2,500 y $4,000 MXN diarios. Si rentas la excavadora 20T ya equipada con la perforadora Montabert (sistema CPA), el precio "all-in" ronda los $18,000 a $25,000 MXN por día (8 horas), incluyendo operador y combustible, dependiendo de la región.

¿Qué tipo de compresor requiere este modelo?

A diferencia de los equipos neumáticos que usan el compresor para potencia, la Montabert hidráulica solo lo usa para el barrido (limpieza) del hoyo. Para un diámetro de 3 pulgadas, requieres un compresor portátil de al menos 185 a 250 CFM a 100 PSI. No necesitas un compresor de alta presión (750 CFM), lo que ahorra mucho dinero en renta y diésel.

¿Dónde conseguir refacciones originales en México?

Montabert tiene una red sólida. Distribuidores principales incluyen a Madisa (en todo el país), Noblemaq, y Komatsu Mining (propietaria de la marca). Es vital usar sellos originales para garantizar la vida útil del drifter; las copias genéricas suelen fallar por la alta frecuencia de golpe.

¿Puedo instalar una perforadora Montabert en una retroexcavadora?

Sí, el modelo Micro CPA está diseñado específicamente para retroexcavadoras (tipo Cat 416 o Case 580) y minicargadores. Es ideal para obras urbanas pequeñas, anclajes y perforación de hasta 3 pulgadas de diámetro en espacios reducidos.

¿Cuál es la diferencia entre perforación DTH y Top Hammer (Montabert)?

La perforadora Montabert es "Top Hammer" (martillo en cabeza), donde el golpe se da fuera del hoyo. Es más rápida y eficiente en profundidades hasta 20-25 metros y diámetros < 5 pulgadas. El DTH (martillo de fondo) es mejor para pozos muy profundos (>30m) o diámetros muy grandes, pero es más lento y consume más combustible en obras civiles estándar.

¿Qué aceite debo usar para la lubricación de la espiga?

Se debe usar un aceite neumático especial para perforadoras de roca (Rock Drill Oil), con alta viscosidad (ISO VG 100 o 150) y aditivos de extrema presión para soportar el calor y la fricción. Nunca usar aceite quemado o hidráulico estándar, ya que no protege contra la "soldadura en frío" del pistón.

¿La perforadora Montabert incluye sistema de captación de polvo?

Los modelos CPA avanzados (como el CPA 295) pueden venir con colectores de polvo (Dust Collectors) integrados. En modelos más simples o adaptaciones, es responsabilidad del contratista instalar un sistema de supresión (generalmente inyección de agua) para cumplir con la NOM-023-STPS y evitar multas ambientales.

Videos Relacionados y Útiles

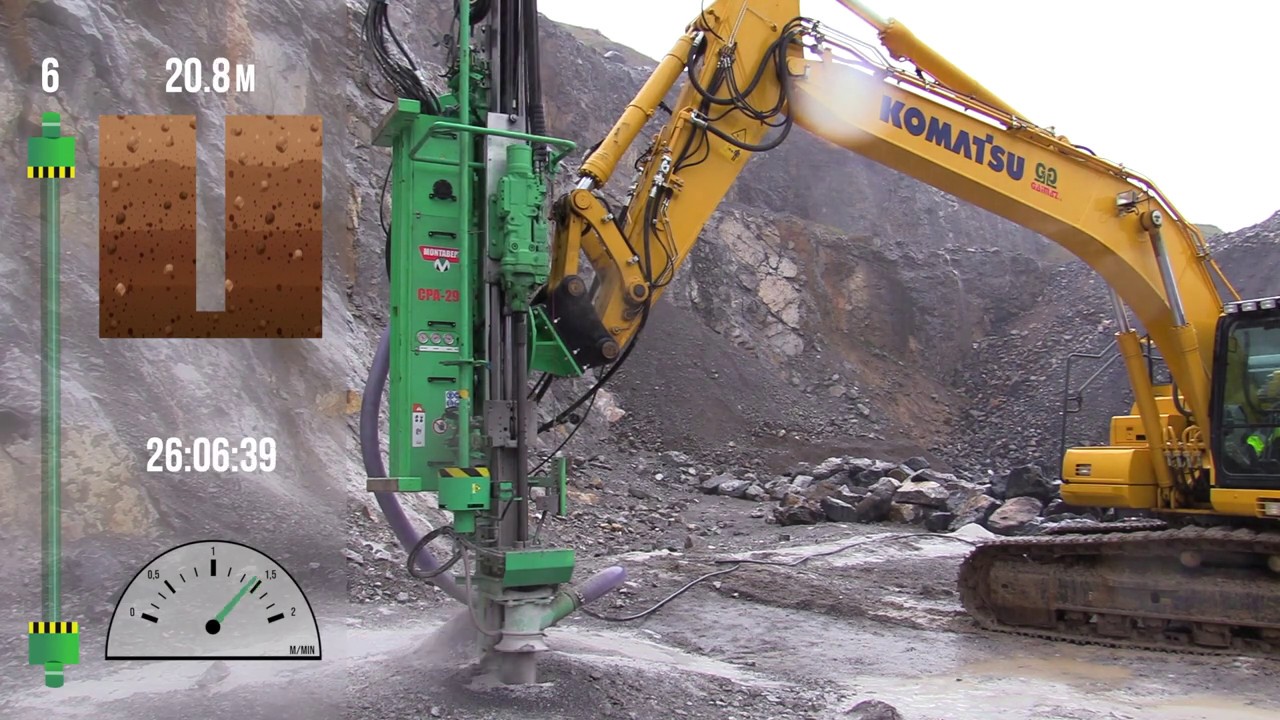

Montabert CPA vs. Surface Drill

Comparativa visual de velocidad y eficiencia entre un sistema CPA y una perforadora de superficie convencional.

Montabert HC28 Hydraulic Drifter

Demostración técnica del funcionamiento interno y potencia del drifter HC28, popular en obras civiles.

CPA 295 - Quarry Drilling

Operación real de un equipo CPA 295 perforando en una cantera de caliza, mostrando maniobrabilidad.

Mantenimiento Montabert

Visión general de los kits de mantenimiento y puntos clave para extender la vida útil del equipo.

Conclusión

Elegir una perforadora Montabert en 2025 es una decisión estratégica que va directo a la rentabilidad de tu empresa. Al convertir una excavadora subutilizada en una perforadora de clase mundial, reduces costos operativos, mejoras la seguridad de tu personal y aceleras los tiempos de entrega. En un mercado mexicano cada vez más competitivo y regulado, la eficiencia hidráulica y la robustez de Montabert son la ventaja técnica que tu licitación necesita para ser ganadora.

Glosario de Términos

• Barreno: Orificio cilíndrico perforado en la roca donde se colocará el explosivo o el anclaje.

• Bit (Broca): La herramienta de corte con insertos de carburo que entra en contacto directo y rompe la roca.

• Drifter: El martillo hidráulico o perforadora propiamente dicha, que genera la rotación y la percusión.

• Percusión: La acción de golpeo repetitivo (frecuencia) que fractura la roca.

• Barrido (Flushing): El uso de aire o agua a presión para evacuar los fragmentos de roca triturada del fondo del barreno.

• Shank Adapter (Espiga): Pieza que transmite la energía del pistón del drifter a la sarta de barras de perforación.

• APU: Análisis de Precio Unitario; desglose detallado de costos de materiales, mano de obra y equipo para una unidad de trabajo.
