Compactador de suelos de tambor liso vibratorio Dynapac CA301d de 152 hp y 14.3 ton de peso de operación y 2.13 m de ancho de tambor

Cimentando el Progreso: Guía Esencial del Compactador de Tambor Vibratorio

En el corazón de toda gran obra de construcción en México, desde las autopistas que conectan al país hasta las plataformas que soportan naves industriales, se encuentra un proceso fundamental: la compactación de suelos. Y el protagonista indiscutible de esta tarea es el compactador de tambor vibratorio de un solo rodillo, comúnmente conocido como vibrocompactador. Este equipo de maquinaria pesada es la pieza clave que garantiza la estabilidad y capacidad de carga del terreno. Su función, análoga a una plancha gigante que no solo aplasta sino que también reacomoda las partículas del suelo, consiste en aplicar una combinación de peso estático y una intensa fuerza de vibración para densificar el material, eliminando vacíos y aumentando su resistencia. A lo largo de esta guía, utilizaremos como ejemplo representativo el Dynapac CA301D, un modelo emblemático en la categoría de 11 a 12 toneladas, para explorar a fondo su ficha técnica, analizar el precio de renta en el mercado mexicano para 2025, y desglosar los procedimientos para su operación segura y mantenimiento eficiente.

Opciones y Alternativas: Equipos de Compactación de Suelos

Si bien el vibrocompactador de tambor liso es una herramienta versátil, no es la única solución para la compactación. La elección del equipo correcto depende críticamente del tipo de suelo, el tamaño del área de trabajo y los objetivos específicos del proyecto. A continuación, se analizan las alternativas y complementos más importantes en el contexto de la construcción en México.

Compactador Pata de Cabra (PD) vs. Tambor Liso (D): ¿Cuándo usar cada uno?

La diferencia fundamental entre un compactador de tambor liso (designado con la letra 'D' por Drum) y uno de tipo pata de cabra ('PD' por Padfoot Drum) radica en su mecanismo de acción y el tipo de suelo para el que están diseñados.

• Tambor Liso (D): Este es el equipo estándar para la compactación de materiales granulares, como arenas, gravas y bases hidráulicas. Su superficie lisa aplica presión y vibración de manera uniforme sobre la superficie, siendo ideal para crear capas de acabado lisas y selladas.

• Pata de Cabra (PD): Este tambor está equipado con una serie de protuberancias o "patas" de forma cónica o piramidal. Su función es penetrar en suelos cohesivos, como arcillas y limos, para compactarlos desde las capas inferiores hacia arriba. Las patas amasan y manipulan el material, rompiendo terrones y permitiendo que la humedad escape, lo que resulta en una densificación más profunda y efectiva en este tipo de suelos.

Una solución económicamente estratégica en el mercado mexicano es el uso de "kits de conversión" o cascos de pata de cabra. Estos son segmentos metálicos que se pueden atornillar sobre un tambor liso, convirtiéndolo temporalmente en un compactador pata de cabra. Para un contratista, esto significa que puede rentar una sola máquina y un kit de conversión en lugar de dos equipos distintos, optimizando costos de transporte y renta, especialmente en proyectos con diversos tipos de suelo.

Compactadores Tándem (Doble Rodillo - Principalmente para asfalto)

Los compactadores tándem, equipados con dos rodillos lisos de acero, son máquinas especializadas cuyo principal campo de aplicación es la compactación de mezclas asfálticas. Su diseño de doble tambor permite una compactación eficiente hacia adelante y hacia atrás, proporcionando un acabado superficial extremadamente liso y uniforme, crucial para carreteras, estacionamientos y pistas de aeropuertos. Aunque pueden utilizarse en la compactación de sub-bases granulares, su rendimiento en suelos cohesivos es limitado. Suelen ser más maniobrables que los compactadores de un solo tambor gracias a su dirección articulada, lo que los hace ideales para trabajos en áreas urbanas o espacios más reducidos.

Maquinaria Ligera: Placa Vibratoria y Bailarina (Para áreas pequeñas o zanjas)

Cuando el espacio es un lujo y un rodillo de 12 toneladas simplemente no cabe, la maquinaria ligera de compactación toma el relevo.

• Bailarina Compactadora (Apisonador): Este equipo, que funciona mediante impactos verticales de alta energía, es la herramienta por excelencia para compactar suelos cohesivos (arcillas) en áreas confinadas como zanjas para tuberías, cimentaciones o detrás de muros de contención. Su zapata pequeña concentra toda la fuerza en un área reducida, logrando una compactación profunda.

• Placa Vibratoria: Ideal para suelos granulares (arenas y gravas) y para parches de asfalto, la placa vibratoria utiliza un mecanismo de excéntricas para generar vibraciones de alta frecuencia que densifican el material. Existen modelos unidireccionales (más ligeros y económicos) y reversibles (más pesados y versátiles, ideales para zanjas).

El costo de renta de estos equipos es significativamente menor, pero su rendimiento en metros cuadrados por hora es también mucho más bajo que el de un vibrocompactador pesado.

Comparativa de Marcas: Dynapac vs. Hamm vs. Bomag vs. Caterpillar (Modelos equivalentes)

El mercado mexicano de maquinaria pesada para compactación está dominado por un grupo de fabricantes de renombre internacional, cada uno con fortalezas distintivas.

• Dynapac: De origen sueco y parte del Grupo Fayat, Dynapac es reconocida por su innovación en tecnología de vibración y sistemas de control inteligente que optimizan la compactación según el material.

• Hamm: Como parte del Wirtgen Group alemán, Hamm es sinónimo de ingeniería de precisión, eficiencia y confort para el operador. Sus equipos son conocidos por su durabilidad y tecnología avanzada.

• Bomag: Otra potencia alemana, Bomag cuenta con una vasta experiencia y una de las carteras de productos de compactación más amplias del mundo, desde equipos ligeros hasta rodillos de gran tonelaje.

• Caterpillar (Cat): El gigante estadounidense destaca no solo por la robustez de sus máquinas, sino, y más importante en el contexto mexicano, por poseer la red de servicio técnico y distribución de refacciones más extensa del país. Este factor es crucial para minimizar el tiempo de inactividad de la maquinaria en obra, un aspecto de gran valor para cualquier proyecto.

Proceso Operativo Paso a Paso: Compactación Eficiente y Segura

La operación de un compactador de tambor va más allá de simplemente conducirlo. Requiere un procedimiento metódico para garantizar tanto la seguridad del personal como la calidad del trabajo. A continuación, se detalla el proceso paso a paso.

Paso 1: Inspección Pre-Operacional (Checklist: niveles, seguridad, controles, vibrador)

Antes de encender el motor, es mandatorio realizar una inspección visual completa o "vuelta del perro". Este chequeo diario es la primera línea de defensa contra fallas y accidentes. La lista de verificación debe incluir:

• Niveles de fluidos: Revisar el nivel de aceite del motor, aceite hidráulico y refrigerante.

• Búsqueda de fugas: Inspeccionar el suelo debajo de la máquina y las mangueras en busca de goteos de aceite o combustible.

• Llantas y tambor: Verificar la presión de aire de las llantas traseras y la limpieza del tambor. Asegurarse de que los rascadores del tambor estén en buen estado.

• Elementos de seguridad: Confirmar que la cabina ROPS (Estructura de Protección Antivuelco) no presente daños, el cinturón de seguridad funcione, y los espejos, luces y bocina estén operativos.

• Controles: Asegurarse de que la palanca de avance/retroceso esté en posición neutral y el botón de paro de emergencia esté liberado.

Paso 2: Encendido, Calentamiento y Prueba de Funciones (Motor, traslación, vibración)

Con la inspección completada, el operador debe subir a la cabina utilizando los tres puntos de apoyo (dos manos y un pie, o dos pies y una mano). Una vez sentado y con el cinturón de seguridad abrochado, se procede al encendido. El motor debe dejarse calentar a bajas revoluciones durante al menos 5 minutos para que los fluidos alcancen su temperatura óptima de operación. Durante este tiempo, se deben probar brevemente todas las funciones: mover la máquina hacia adelante y atrás, girar la dirección a ambos lados y activar el sistema de vibración por unos segundos para confirmar su correcto acoplamiento.

Paso 3: Planificación del Patrón de Compactación (Número de pasadas, traslape, velocidad)

La compactación eficiente no es aleatoria, es un proceso sistemático. Se debe establecer un patrón de trabajo que asegure una cobertura completa y uniforme. Esto implica:

• Número de pasadas: Determinado por el tipo de material, el espesor de la capa y el grado de compactación requerido. Generalmente se establecen en pruebas de campo iniciales.

• Traslape: Cada pasada debe superponerse a la anterior en aproximadamente un tercio del ancho del tambor (unos 30 a 50 cm) para evitar que queden franjas de material sin compactar.

• Velocidad: La velocidad de operación debe ser baja y constante, típicamente entre 2 y 4 km/h. Una velocidad excesiva reduce drásticamente la eficacia de la vibración.

Paso 4: Ejecución de la Compactación por Capas (Control de espesor y humedad del suelo)

Este es uno de los principios más críticos de la geotecnia. La compactación debe realizarse en capas delgadas y uniformes, conocidas como "tongadas". Intentar compactar una capa de material demasiado gruesa (por ejemplo, de más de 30 cm) resultará en una densificación superficial, dejando las capas inferiores sueltas y propensas a asentamientos futuros. Además, el contenido de humedad del suelo debe estar cerca de su "humedad óptima", un valor determinado en laboratorio mediante la prueba Proctor. Un suelo demasiado seco no permitirá que las partículas se reacomoden, mientras que un suelo demasiado húmedo se deformará sin densificarse adecuadamente.

Paso 5: Aplicación Correcta de la Vibración (Frecuencia/Amplitud según material)

El corazón de un vibrocompactador es su capacidad para ajustar los parámetros de vibración. La amplitud es la altura del "salto" del tambor, mientras que la frecuencia es la velocidad de esos saltos. La selección correcta depende del material y la etapa del trabajo:

• Alta Amplitud / Baja Frecuencia: Se utiliza para las primeras pasadas y en capas gruesas de materiales granulares. La alta amplitud genera una onda de impacto profunda que reacomoda las partículas a mayor profundidad.

• Baja Amplitud / Alta Frecuencia: Ideal para capas más delgadas, materiales más finos o para las pasadas de acabado. La baja amplitud evita la fractura de agregados y la alta frecuencia crea una superficie más densa y sellada.

Paso 6: Monitoreo del Grado de Compactación (Pruebas de campo vs. Proctor)

El objetivo final es alcanzar un porcentaje específico de la Densidad Seca Máxima obtenida en laboratorio mediante la Prueba Proctor, como lo estipulan las normativas de la SCT. En obra, este "grado de compactación" (por ejemplo, 95% Proctor Modificado) se verifica mediante pruebas de campo. El método más común es el uso de un densímetro nuclear, que mide la densidad y humedad del material in situ. Alternativamente, se puede utilizar el método del cono de arena, un procedimiento más tradicional pero igualmente válido.

Paso 7: Apagado, Enfriamiento y Estacionamiento Seguro del Equipo

Al finalizar la jornada, el equipo debe estacionarse en una superficie plana y firme, lejos de zanjas o bordes inestables. Antes de apagar el motor, se debe dejar funcionando en ralentí durante unos minutos para permitir que el turbocargador se enfríe gradualmente, prolongando su vida útil. Se debe accionar el freno de estacionamiento, apagar el motor, retirar la llave y, si es posible, desconectar el interruptor maestro de la batería para evitar arranques no autorizados.

Listado de "Materiales" (Componentes Principales y Consumibles)

Para entender la operación y el costo de un compactador de tambor, es esencial conocer sus partes fundamentales y los insumos que requiere para funcionar.

Cantidades y Rendimientos (Ficha Técnica Detallada - Ej. Dynapac CA301D)

Las especificaciones técnicas definen la capacidad y el rendimiento de la máquina. A continuación, se presenta una tabla con los valores típicos para un compactador de la clase de 12 toneladas, como el Dynapac CA301D o modelos equivalentes de Hamm, Bomag o Caterpillar.

Fuente: Datos compilados de especificaciones de modelos como LiuGong 6612E y Hamm 3412.

Análisis de Precio Unitario (APU) - Costo Horario de Operación

El costo real de utilizar un vibrocompactador en un proyecto va mucho más allá de la tarifa de renta diaria. Un análisis profesional requiere calcular el Costo Horario de Operación (ACH), que integra todos los gastos directos. Es fundamental entender que la tarifa de renta puede representar menos del 50% del costo total diario. Factores como el precio fluctuante del diesel, el costo obligatorio del operador certificado y el desgaste de componentes son igualmente significativos.

A continuación, se presenta un ejemplo de ACH proyectado para 2025 en México.

Nota importante: Los siguientes costos son una estimación para 2025 y están sujetos a variaciones significativas por región, inflación, tipo de cambio y proveedor. Son presentados en Pesos Mexicanos (MXN) antes de IVA.

Fuentes de datos: Renta basada en proyecciones de tarifas de 2024. Precio del diesel proyectado para 2025. Costo de operador basado en promedios nacionales más cargas sociales. Costos de consumibles basados en precios de mercado.

Normativa, Permisos y Seguridad: Opera con Confianza

La operación de maquinaria pesada en México está estrictamente regulada para proteger la seguridad de los trabajadores y garantizar la calidad de la infraestructura. Ignorar estas normativas puede resultar en sanciones severas y, más importante, en accidentes graves.

Normas Oficiales Mexicanas (NOM) y SCT Aplicables

Tres cuerpos normativos son fundamentales para la operación de compactadores de tambor:

• NOM-031-STPS-2011: Esta norma de la Secretaría del Trabajo y Previsión Social (STPS) establece las condiciones de seguridad y salud en las obras de construcción. Obliga al patrón a realizar análisis de riesgos, proporcionar equipo de protección personal (EPP), capacitar a los trabajadores y mantener la maquinaria en condiciones seguras.

• NOM-004-STPS-1999: Se enfoca en los sistemas de protección y dispositivos de seguridad de la maquinaria. Exige que los equipos cuenten con guardas, paros de emergencia funcionales y que se sigan procedimientos de bloqueo y etiquetado (LOTO) durante el mantenimiento.

• Normativa de la SCT (Libro CMT): La Secretaría de Comunicaciones y Transportes, a través de su Normativa para la Infraestructura del Transporte (particularmente el libro de Características de los Materiales para Terracerías), define las especificaciones técnicas que deben cumplir los suelos y el Grado de Compactación mínimo requerido (expresado como un porcentaje de la prueba Proctor) para proyectos de infraestructura federal.

Licencia de Operador y Capacitación

Para operar legalmente un vibrocompactador en México, no basta con tener la habilidad; se requiere una doble certificación.

1. Licencia Federal Tipo G: Emitida por la SCT, es la licencia obligatoria para operadores de maquinaria pesada móvil utilizada en la construcción y en zonas federales.

2. Constancia de Competencias DC-3: Este documento, regulado por la STPS, certifica que el operador ha recibido capacitación específica y ha demostrado las habilidades necesarias para operar un tipo de maquinaria en particular, en este caso, un vibrocompactador.

Es responsabilidad del contratista o supervisor de obra verificar que el operador posea ambos documentos vigentes antes de iniciar cualquier trabajo. Contar solo con la licencia no garantiza la competencia específica en el equipo a utilizar, lo que representa un riesgo legal y de seguridad.

Seguridad Crítica en Operación y Mantenimiento

La prevención de accidentes es primordial. El EPP indispensable para el operador incluye casco, botas de seguridad con casquillo, chaleco reflejante de alta visibilidad, cinturón de seguridad (obligatorio en cabinas con ROPS) y, muy importante, protección auditiva debido a los altos niveles de ruido que genera la vibración. Para el personal de piso, es vital mantener siempre contacto visual con el operador y permanecer fuera de las zonas de maniobra. Los principales riesgos son volcaduras en pendientes, atropellamientos por puntos ciegos, y la exposición a largo plazo a vibraciones de cuerpo completo. Durante el mantenimiento, es crucial aplicar procedimientos de bloqueo y etiquetado (LOTO) para asegurar que la máquina no pueda ser encendida accidentalmente.

Costos Promedio de Renta en México (Norte, occidente, centro, sur).

Los costos de renta de un vibrocompactador de ~12 toneladas varían considerablemente según la duración del alquiler, la región del país y la empresa proveedora. La siguiente tabla presenta una estimación de costos promedio proyectados para 2025, expresados en Pesos Mexicanos (MXN) sin incluir IVA.

Advertencia: Estos precios son una proyección y deben ser tomados como una referencia. Están sujetos a inflación, disponibilidad y condiciones específicas de cada contrato de arrendamiento. Se recomienda siempre solicitar cotizaciones detalladas.

Fuente: Proyecciones basadas en datos de 2024 de diversas fuentes de renta de maquinaria en México.

Usos Comunes en la Construcción (Aplicaciones del Compactador de Tambor)

El compactador de tambor vibratorio es una máquina fundamental en una amplia gama de proyectos de ingeniería civil en México.

Compactación de Bases y Sub-bases para Carreteras y Autopistas

Quizás su aplicación más visible es en la construcción de la infraestructura vial. El compactador es esencial para densificar las capas de sub-base y base hidráulica, que son el cimiento sobre el cual se colocará la carpeta asfáltica o de concreto. Una compactación adecuada en estas capas es crucial para distribuir las cargas del tráfico y prevenir deformaciones, baches y fallas prematuras en el pavimento.

Conformación de Terraplenes y Rellenos Masivos

En proyectos que requieren modificar la topografía, como la construcción de terraplenes para elevar una carretera o la creación de grandes plataformas, se mueven enormes volúmenes de tierra. El compactador de tambor trabaja capa por capa para asegurar que estos rellenos masivos alcancen la densidad y estabilidad requeridas, evitando asentamientos que podrían comprometer las estructuras construidas sobre ellos.

Preparación de Plataformas para Naves Industriales y Edificios

Antes de construir una nave industrial, un centro comercial o cualquier edificio de gran tamaño, se debe preparar una plataforma de terreno perfectamente nivelada y compactada. El vibrocompactador asegura que el suelo de cimentación tenga la capacidad de carga necesaria para soportar el peso de la estructura, las losas de concreto y la maquinaria que albergará, previniendo hundimientos diferenciales que causarían grietas y daños estructurales.

Compactación de Cimentaciones y Presas de Tierra

En proyectos de gran envergadura como presas de tierra, bordos de contención o grandes cimentaciones, el compactador de tambor (a menudo en su versión pata de cabra para materiales arcillosos) es vital. Se utiliza para compactar el núcleo y los taludes de estas estructuras, garantizando su impermeabilidad y estabilidad estructural frente a la presión del agua y su propio peso.

Errores Frecuentes y Cómo Evitarlos (Operación de Compactación)

Incluso con el equipo correcto, una técnica deficiente puede llevar a resultados de mala calidad. A continuación se describen los errores más comunes y cómo prevenirlos.

Error 1: Espesor Excesivo de las Capas de Suelo (No se compacta abajo)

El Problema: Intentar ahorrar tiempo compactando una capa de material muy gruesa (ej. 50 cm) es contraproducente. La energía de compactación se disipa en los primeros centímetros, dejando la parte inferior de la capa suelta y sin densificar. La Solución: Trabajar siempre en capas delgadas y uniformes ("tongadas"), generalmente de 15 a 30 cm de espesor, dependiendo del material y la capacidad del equipo. Esto asegura que la energía de compactación penetre y densifique toda la profundidad de la capa.

Error 2: Humedad Incorrecta del Suelo (Demasiado seco o húmedo reduce eficiencia)

El Problema: El agua actúa como un lubricante entre las partículas del suelo. Si el suelo está demasiado seco, la fricción interna es muy alta y las partículas no pueden reacomodarse. Si está demasiado húmedo (saturado), el agua ocupa los vacíos y la presión del compactador simplemente desplaza el material en lugar de densificarlo. La Solución: Controlar la humedad del suelo para que esté cerca del "contenido de humedad óptimo" definido por la prueba Proctor. Esto puede requerir el riego controlado del material con una pipa de agua o, en caso de exceso de humedad, permitir que el material se seque mediante la exposición al sol y el volteo.

Error 3: Selección Incorrecta de Parámetros de Vibración (Amplitud/Frecuencia vs. Tipo de Suelo)

El Problema: Usar una amplitud alta en una capa delgada de agregado puede fracturar las partículas, debilitando la estructura. Usar una amplitud baja en una capa gruesa de relleno no proporcionará la energía suficiente para una compactación profunda. La Solución: Ajustar la amplitud y la frecuencia según el material y el espesor de la capa. Como regla general: alta amplitud para capas gruesas y materiales granulares; baja amplitud para capas delgadas, materiales finos y acabados.

Error 4: Número Insuficiente o Excesivo de Pasadas

El Problema: Un número insuficiente de pasadas no logrará la densidad requerida. Por otro lado, un número excesivo de pasadas no solo es una pérdida de tiempo y combustible, sino que puede "sobrecompactar" el material, causando la degradación de los agregados. La Solución: Realizar una "calicata" o tramo de prueba al inicio del trabajo para determinar el número óptimo de pasadas necesarias para alcanzar el grado de compactación especificado. Una vez definido, mantener ese número de pasadas de manera consistente.

Error 5: Velocidad de Operación Demasiado Alta

El Problema: Operar el compactador a una velocidad alta reduce el número de impactos por metro lineal que recibe el suelo, disminuyendo drásticamente la energía de compactación impartida y la efectividad del proceso. La Solución: Mantener una velocidad de trabajo lenta y constante, generalmente entre 2 y 4 km/h. La paciencia en la velocidad se traduce directamente en calidad de compactación.

Error 6: Omitir la Inspección Pre-Operacional o el Mantenimiento

El Problema: No realizar la revisión diaria puede llevar a operar una máquina con bajos niveles de fluidos, fugas o fallas en los sistemas de seguridad, lo que aumenta el riesgo de averías costosas y accidentes graves. La Solución: Institucionalizar la inspección pre-operacional como el primer paso obligatorio de cada jornada de trabajo. Seguir rigurosamente el plan de mantenimiento preventivo del fabricante.

Checklist de Control de Calidad (Verificación de Compactación)

Para asegurar que el trabajo cumple con las especificaciones del proyecto, se debe seguir una lista de verificación continua.

Verificación de Condiciones del Suelo (Humedad, tipo de material)

• Confirmar que el material extendido corresponde al especificado en el proyecto.

• Realizar pruebas de humedad en campo (ej. "Speedy") para asegurar que se encuentra dentro del rango óptimo.

Control de Espesor de Capas

• Verificar mediante topografía o sondeos manuales que el espesor de la capa de material suelto no exceda lo especificado antes de iniciar la compactación.

Aplicación Correcta del Patrón de Pasadas y Traslape

• Supervisar que el operador siga el patrón de compactación establecido.

• Asegurar que se realice el traslape adecuado entre pasadas para evitar zonas sin compactar.

Verificación del Grado de Compactación (% Proctor) Mediante Pruebas de Campo (Densímetro nuclear, cono de arena)

• Realizar pruebas de densidad en puntos aleatorios una vez finalizada la compactación de una sección.

• Comparar los resultados de campo con el valor de la Densidad Seca Máxima de laboratorio para calcular el porcentaje de compactación alcanzado.

• Documentar todos los resultados para el control de calidad del proyecto.

Superficie Final Nivelada y Firme

• Inspeccionar visualmente la superficie compactada. Debe presentar un aspecto firme, cerrado y sin deformaciones o hundimientos al paso de maquinaria ligera.

• Verificar que la nivelación final cumpla con las tolerancias del proyecto.

Mantenimiento y Vida Útil: Cuidando tu Equipo Pesado

El mantenimiento riguroso es la inversión más importante para garantizar la disponibilidad, el rendimiento y la longevidad de un compactador de tambor.

Plan de Mantenimiento Preventivo (Basado en Horómetro)

El mantenimiento preventivo se basa en las horas de operación registradas por el horómetro de la máquina. Un plan típico, que debe ser siempre verificado con el manual específico del fabricante, incluye las siguientes rutinas :

• Diario (o cada 10 horas): Inspección visual completa, revisión de niveles de todos los fluidos (motor, hidráulico, refrigerante), drenado del separador de agua del combustible, limpieza del filtro de aire primario y engrase de puntos de articulación.

• Cada 250 horas: Cambio de aceite y filtro del motor.

• Cada 500 horas: Cambio de filtros de combustible y del filtro de aceite hidráulico.

• Cada 1000 / 2000 horas: Cambio completo del aceite hidráulico y del aceite de la transmisión. Inspección y ajuste de la holgura de las válvulas del motor. Revisión del aceite del sistema vibratorio.

Durabilidad y Vida Útil Esperada en México

Un vibrocompactador de una marca reconocida, operado correctamente y sometido a un mantenimiento preventivo riguroso, puede tener una vida útil operativa que supera las 10,000 a 15,000 horas. Sin embargo, esta cifra depende críticamente de la calidad del mantenimiento. La negligencia en los cambios de aceite y filtros, especialmente en el sistema hidráulico, puede reducir drásticamente la vida de componentes costosos como las bombas y los motores.

Sostenibilidad e Impacto Ambiental

La construcción moderna en México también debe considerar el impacto ambiental. Los compactadores más nuevos están equipados con motores que cumplen con normativas de emisiones más estrictas (Tier 3, Tier 4), como la NOM-040-SCT, reduciendo la emisión de partículas y óxidos de nitrógeno. La eficiencia de combustible es un factor clave, no solo por el costo, sino por la huella de carbono. Además, una gestión adecuada de los residuos generados por el mantenimiento, como aceites usados, filtros y llantas, es una responsabilidad ambiental ineludible. Los diseños modernos también buscan reducir los niveles de ruido y vibración transmitidos al operador y al entorno.

Preguntas Frecuentes (FAQ)

¿Qué es un compactador de tambor vibratorio y para qué se usa?

Es una máquina de construcción pesada con un gran rodillo de acero frontal que utiliza su peso y vibración para densificar y aumentar la resistencia de suelos, gravas y otros materiales. Se usa principalmente para preparar cimientos, bases de carreteras y plataformas para edificios.

¿Cuánto pesa un vibrocompactador como el Dynapac CA301D?

Un vibrocompactador de esta categoría tiene un peso operativo que ronda entre las 11 y 13 toneladas (11,000 a 13,000 kg), siendo la clase de 12 toneladas una de las más comunes en México para proyectos de tamaño mediano a grande.

¿Cuál es el precio de la renta de un compactador de tambor por día en México?

Como una estimación proyectada para 2025, el precio de renta por día de un compactador de 12 toneladas en México puede oscilar entre $2,800 y $3,500 MXN. Este costo generalmente no incluye el operador, el combustible (diesel) ni el flete, los cuales se cotizan por separado.

¿Qué diferencia hay entre un rodillo liso (D) y uno pata de cabra (PD)?

El rodillo liso (D) es para materiales granulares como arena y grava, compactando por presión y vibración superficial. El rodillo pata de cabra (PD) tiene protuberancias para penetrar y amasar suelos cohesivos como la arcilla, compactando desde abajo hacia arriba.

¿Qué significa la amplitud y la frecuencia en un vibrocompactador?

La amplitud es la altura del "salto" o la magnitud del movimiento del tambor, relacionada con la fuerza de impacto. La frecuencia es la velocidad de esos saltos, medida en vibraciones por minuto (VPM) o Hertz (Hz). Se usa alta amplitud para capas profundas y baja amplitud para capas delgadas o de acabado.

¿Cómo sé si el suelo está bien compactado?

La compactación se verifica midiendo la densidad del suelo en el sitio con equipos como un densímetro nuclear. El resultado se compara con la densidad máxima obtenida en laboratorio (prueba Proctor) y se expresa como un porcentaje (ej. "95% del Proctor Modificado"), que debe cumplir con las especificaciones del proyecto y la normativa de la SCT.

¿Qué mantenimiento requiere un compactador de tambor?

Requiere mantenimiento diario (revisión de niveles, engrase), y mantenimientos periódicos basados en las horas de uso (horómetro) para cambios de aceite y filtros del motor (cada 250 hrs) y del sistema hidráulico (cada 500-1000 hrs), entre otros.

¿Qué licencia necesita un operador de vibrocompactador en México?

El operador debe contar con una Licencia Federal Tipo G, expedida por la SCT, que lo autoriza a manejar maquinaria pesada. Adicionalmente, debe tener una constancia de habilidades DC-3 de la STPS que certifique su capacitación específica en la operación de vibrocompactadores.

Videos Relacionados y Útiles

Para complementar la información de esta guía, se recomienda visualizar los siguientes recursos que muestran el equipo en operación y explican conceptos clave.

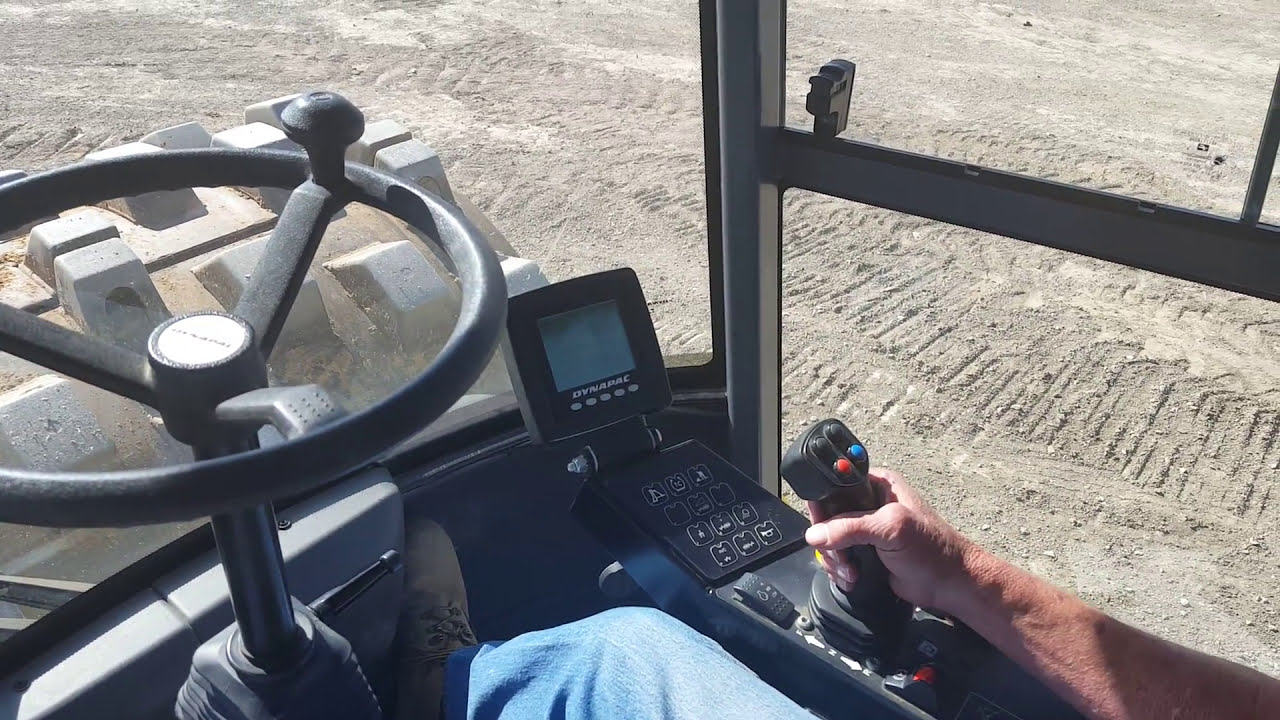

How to operate a compactor roller (Atlas Copco Dynapac CA2500)

Un video práctico que muestra los controles básicos y el procedimiento de arranque de un compactador de la serie CA de Dynapac, muy similar al CA301D.

Como construir una calle: Compactacion de base hidráulica con rodillo

Muestra el proceso real de compactación de una base hidráulica en un proyecto vial, ilustrando la aplicación práctica del equipo para alcanzar la densidad óptima.

Mantenimiento diario de rodillo Komatsu

Aunque es de otra marca, este video detalla de forma excelente la rutina de inspección diaria ("vuelta del perro") que es aplicable a cualquier vibrocompactador.

Conclusión

El compactador de tambor vibratorio es, sin lugar a dudas, una máquina indispensable en el panorama de la construcción en México. Modelos como el Dynapac CA301D y sus equivalentes de 12 toneladas representan el equilibrio perfecto entre potencia, eficiencia y versatilidad, siendo fundamentales para garantizar la calidad, estabilidad y longevidad de las terracerías y cimentaciones. Como se ha detallado en esta guía, el éxito de un proyecto de compactación no depende únicamente de la máquina, sino de una comprensión integral de su funcionamiento. La correcta operación, basada en la ficha técnica del equipo y las condiciones específicas del suelo, la selección adecuada de los parámetros de vibración y el seguimiento de un proceso metodológico por capas, son cruciales. Igualmente importante es el cumplimiento de la normativa de seguridad y un mantenimiento preventivo riguroso, factores que maximizan la inversión, ya sea en la compra o en la renta del equipo, y aseguran resultados que cumplen con los más altos estándares de la ingeniería.

Glosario de Términos

Compactador de Tambor (Vibrocompactador Simple)

Maquinaria pesada autopropulsada con un único cilindro de acero (tambor) en la parte delantera que aplica peso y vibración para densificar suelos.

Terracerías

Conjunto de trabajos de movimiento de tierras (cortes y rellenos) para modificar el terreno natural y crear plataformas o superficies con las características geométricas requeridas por un proyecto de construcción.

Grado de Compactación (% Proctor)

Medida de la densidad alcanzada en un suelo compactado en campo, expresada como un porcentaje de la máxima densidad seca que se puede lograr para ese mismo suelo en condiciones de laboratorio (Ensayo Proctor).

Amplitud (Vibración)

La máxima distancia vertical que recorre el tambor durante su ciclo de vibración. Es una medida de la energía de impacto.

Frecuencia (Vibración)

La velocidad a la que el tambor vibra, medida en vibraciones por minuto (VPM) o Hertz (Hz).

Peso Operativo

El peso total de la máquina en condiciones de trabajo, incluyendo el chasis, motor, fluidos y la cabina con el operador.

Rodillo Pata de Cabra (PD)

Tipo de tambor compactador que tiene protuberancias en su superficie, diseñado para compactar eficientemente suelos cohesivos como arcillas y limos.

SCT (Secretaría de Comunicaciones y Transportes) / Normativa CMT

Organismo del gobierno federal de México que regula, entre otras cosas, la infraestructura del transporte. Su Normativa CMT (Características de los Materiales para Terracerías) establece las especificaciones técnicas para la construcción de carreteras.
