Regla vibratoria con motor a gasolina de 8h.p. mca. whiteman mod. l7500

La Herramienta que Ahorra Tiempo y Garantiza Pisos Planos: Guía de la Regla Vibratoria

El secreto para un firme de concreto perfectamente plano y resistente no está solo en la mezcla, sino en la herramienta que lo transforma. La regla vibratoria es el equipo que separa un acabado amateur de uno profesional, garantizando durabilidad y ahorrando jornadas enteras de trabajo. Una regla vibratoria para concreto es una pieza de maquinaria ligera para construcción que realiza dos funciones críticas en un solo paso: enrasa la superficie del concreto fresco a la altura deseada y, simultáneamente, la compacta mediante vibraciones de alta frecuencia.

Para entender su valor, se puede usar la analogía de que es una combinación de regla de albañil y vibrador de concreto en un solo equipo. Mientras una regla manual simplemente nivela, la vibración añadida fluidifica momentáneamente la mezcla, permitiendo que las burbujas de aire atrapadas escapen a la superficie. Este proceso de vibrado de concreto incrementa significativamente la densidad, la impermeabilidad y, en última instancia, la resistencia a la compresión del elemento final, resultando en superficies más planas, densas y duraderas.

En el contexto de la construcción en México, su uso es fundamental para la ejecución de losas de cimentación, firmes industriales y pavimentos, donde la productividad y la calidad del acabado son cruciales para el éxito del proyecto. Marcas como Whiteman, que es parte de la reconocida empresa Multiquip, se han consolidado como una de las opciones más reconocidas en el mercado mexicano por su durabilidad y rendimiento. Esta guía completa explorará a fondo desde los tipos de equipos disponibles, como la regla vibratoria modular Whiteman, hasta el análisis del costo horario de regla vibratoria y las mejores prácticas para su correcta operación y mantenimiento.

Opciones y Alternativas: Tipos de Reglas Vibratorias

La elección del equipo adecuado es una decisión estratégica que impacta directamente en la eficiencia, la calidad del acabado y el costo total del proyecto. La selección depende de factores como la escala del trabajo, las especificaciones de planicidad requeridas (conocidas en el ámbito profesional como números FF/FL) y el presupuesto disponible. A continuación, se detallan los principales tipos de reglas vibratorias y sus alternativas en el mercado mexicano.

Regla Vibratoria de Viga Única (Tipo Flotante)

Este es el tipo más común y versátil, ideal para proyectos de pequeña a mediana escala, como losas residenciales, patios, banquetas y remodelaciones. Consiste en una unidad de motor a gasolina montada sobre un perfil o viga de aluminio o magnesio, que puede variar en longitud. Su diseño ligero y portátil permite que sea operada por una o dos personas, quienes la deslizan sobre las guías o "maestras" para nivelar el concreto.

• Costo: Representa la inversión inicial más baja en comparación con otros modelos motorizados, con precios de compra que varían según la marca y la potencia del motor.

• Aplicación: Perfecta para áreas donde la maniobrabilidad es clave y el acceso es limitado.

• Ancho de Trabajo: Limitado por la longitud de la viga, que típicamente va de 1.2 metros hasta 4.8 o 5 metros.

• Maniobrabilidad: Muy alta. Su bajo peso permite transportarla y operarla con relativa facilidad, incluso caminando sobre el concreto fresco (con las debidas precauciones y calzado).

Regla Vibratoria Modular de Cercha (Truss Screed)

Esta es la solución de alto rendimiento para proyectos de gran envergadura, como naves industriales, autopistas, pistas de aeropuertos y grandes estacionamientos. Su principal característica es una estructura de acero o aluminio en forma de cercha triangular, ensamblada a partir de módulos. Este diseño le confiere una rigidez excepcional, evitando que se flexione o pandee en claros muy anchos. La operación se realiza mediante malacates (winches), que pueden ser manuales o autopropulsados, los cuales tiran de la regla a lo largo de rieles o cimbras previamente instalados.

• Costo: Significativamente más alto, tanto en compra como en renta, debido a su complejidad y capacidad.

• Aplicación: Indispensable para grandes superficies abiertas que exigen especificaciones de planicidad muy estrictas.

• Ancho de Trabajo: Su mayor ventaja es su capacidad de cubrir grandes anchos, pudiendo configurarse para tramos de hasta 20 o 25 metros mediante la adición de secciones modulares.

• Maniobrabilidad: Baja. Requiere un tiempo considerable de montaje y la instalación precisa de guías, lo que la hace poco práctica para áreas con formas complejas u obstáculos.

Reglas Vibratorias de Rodillo

Este es un equipo más especializado, diseñado para trabajar con tipos de concreto específicos, como el concreto permeable o mezclas de muy bajo revenimiento (secas). En lugar de una viga plana, utiliza un tubo o rodillo giratorio que avanza sobre el concreto, enrasándolo y compactándolo simultáneamente. El modelo RTF (Rodillo Extendedor Sencillo) es un ejemplo de esta tecnología, siendo particularmente útil en la construcción de pavimentos que requieren una alta capacidad de drenaje. Su aplicación es de nicho, pero soluciona problemas donde una regla de viga tradicional podría no ser tan efectiva.

Enrasado Manual con Regla de Aluminio (Método Tradicional)

Esta es la alternativa básica y el punto de comparación para evaluar la eficiencia de los equipos motorizados. El proceso consiste en que dos concreteros, uno a cada lado de la franja a colar, tiran de una regla recta de aluminio o madera para nivelar el concreto.

• Costo: El costo del equipo es mínimo, pero el costo de mano de obra por metro cuadrado es el más elevado debido a su baja productividad.

• Aplicación: Se limita a trabajos muy pequeños, reparaciones puntuales o áreas completamente inaccesibles para maquinaria.

• Calidad del Acabado: Este método solo realiza el enrasado de concreto, pero carece de la función de vibrado. La ausencia de compactación mecánica deja aire atrapado en la mezcla, lo que resulta en una superficie menos densa, más porosa y con menor resistencia final. Por tanto, aunque el costo inicial del equipo es bajo, la calidad estructural del firme es inferior, lo que demuestra que la inversión en una regla vibratoria se justifica plenamente por la durabilidad y calidad superior del producto terminado.

Proceso de Operación: Pasos para un Enrasado Perfecto con Regla Vibratoria

La obtención de una superficie plana y bien compactada no depende únicamente de la máquina, sino de seguir un proceso metódico y preciso. Cada paso es crucial para el éxito del colado. A continuación, se desglosa el procedimiento correcto, desde la preparación hasta el curado final.

1. Preparación y Colocación de las Guías o "Maestras"

Este es el paso más crítico, ya que la planicidad final del firme de concreto es un reflejo directo de la precisión de las guías. Estas "maestras" pueden ser la propia cimbra perimetral, tubos de acero nivelados o rieles metálicos específicos para reglas modulares. Es indispensable utilizar un nivel láser o de manguera para asegurar que las guías estén perfectamente a nivel o con la pendiente exacta requerida para el drenaje. Deben estar firmemente ancladas para no moverse durante el vaciado y el paso de la regla.

2. Vaciado del Concreto a la Altura Requerida

El concreto debe vaciarse entre las guías de manera uniforme. Es fundamental colocar una cantidad de material ligeramente superior al nivel de las maestras, lo que se conoce como "sobrecarga". Esta sobrecarga, usualmente de 1 a 2 cm, es necesaria para que, al pasar la regla vibratoria, el concreto se compacte y asiente hasta alcanzar el nivel exacto de las guías, sin dejar huecos.

3. Inspección y Arranque de la Regla Vibratoria

Antes de cada uso, se debe realizar una inspección de rutina. Esto incluye verificar los niveles de aceite y combustible del motor, asegurarse de que todos los pernos y tornillos estén bien apretados, y confirmar que la viga o cercha esté completamente limpia y sin abolladuras que puedan marcar el acabado. Para arrancar un motor a gasolina típico, se debe abrir la válvula de combustible, colocar el interruptor en "ON", cerrar el ahogador (choke) si el motor está frío, y tirar de la cuerda de arranque con firmeza.

4. Operación de Enrasado: Avance Constante y Uniforme

Con el motor a las revoluciones de trabajo recomendadas para generar la vibración adecuada, se comienza a deslizar la regla sobre las guías. El avance debe ser constante y uniforme. Una velocidad excesiva no permitirá una compactación adecuada, mientras que una velocidad muy lenta puede hacer que la regla se hunda y segregue la mezcla. La vibración debe traer una fina capa de "crema" (mortero) a la superficie, lo cual es señal de una correcta consolidación. Para reglas de viga única, el movimiento es de arrastre manual; para las modulares, se operan los malacates de manera coordinada.

5. Acabado de Bordes y Juntas

Las áreas adyacentes a muros, columnas u otros obstáculos donde la regla no puede llegar, deben ser niveladas y acabadas manualmente. Para esto se utilizan herramientas como la llana o la flota de magnesio para emparejar estas zonas con el resto de la superficie enrasada.

6. Proceso de Floteado y Allanado Posterior

Es importante entender que la regla vibratoria realiza el enrasado y la compactación inicial. Para obtener un acabado liso, denso y sellado, son necesarios pasos posteriores. Inmediatamente después del enrasado, se debe pasar una flota de canal (bull float) para alisar las pequeñas imperfecciones. Una vez que el concreto ha fraguado lo suficiente para soportar el peso de una persona, se procede con el allanado mecánico utilizando una allanadora (también conocida como helicóptero).

7. Curado del Concreto

Tan pronto como el acabado final lo permita sin dañar la superficie, se debe iniciar el proceso de curado. Este paso es vital para retener la humedad en el concreto, permitiendo que el cemento se hidrate completamente y la losa alcance su máxima resistencia de diseño. El curado previene la aparición de fisuras por contracción plástica y garantiza la durabilidad a largo plazo.

Listado de Componentes y Especificaciones Técnicas

Para evaluar y comparar diferentes modelos de reglas vibratorias, es fundamental conocer sus especificaciones técnicas clave. Estos parámetros definen la capacidad, el rendimiento y la aplicación ideal de cada equipo. A continuación, se presenta una tabla con las especificaciones típicas, tomando como ejemplo una regla vibratoria modular Whiteman, una de las más reconocidas en el mercado mexicano por su robustez y fiabilidad en proyectos de gran escala.

Estas especificaciones demuestran la capacidad del equipo para manejar grandes volúmenes de concreto en aplicaciones exigentes. La potencia del motor Honda garantiza un rendimiento constante, mientras que la alta frecuencia de vibración asegura una compactación profunda y uniforme, incluso en concretos de bajo revenimiento. El diseño modular ofrece una flexibilidad inigualable para adaptarse a los requisitos específicos de cada obra.

Cantidades y Rendimientos: Productividad del Equipo

Uno de los factores más importantes para un contratista es la productividad del equipo, ya que impacta directamente en los tiempos de ejecución y los costos de mano de obra. El rendimiento de una regla vibratoria, medido en metros cuadrados por hora (m²/h), varía drásticamente según el tipo de equipo y la logística del colado.

La diferencia de productividad entre una regla de viga única operada manualmente y una regla modular autopropulsada es abismal. Mientras que la velocidad de una regla manual depende del esfuerzo físico de los operadores, una regla modular con malacates autopropulsados puede mantener una velocidad de avance constante y controlada de hasta 3.6 metros por minuto. Tomando una velocidad de trabajo conservadora de 1.5 m/min para la regla modular, se puede calcular un rendimiento teórico muy superior. Esta diferencia justifica la inversión en equipos más avanzados para proyectos de gran escala.

La siguiente tabla muestra una estimación de la productividad promedio que se puede esperar de cada tipo de regla en condiciones de trabajo típicas en México.

Análisis de Precio Unitario (APU) - 1 m² de Enrasado con Regla Vibratoria

Para profesionales de la construcción, el Análisis de Precio Unitario (APU) es una herramienta indispensable para la elaboración de presupuestos precisos. A continuación, se presenta un ejemplo detallado del costo directo por metro cuadrado (m²) para el concepto de "Enrasado y vibrado de firme de concreto con regla vibratoria de viga única", con una proyección de costos para el año 2025 en Pesos Mexicanos (MXN).

Consideraciones importantes:

• Este análisis no incluye el costo del suministro, colocación y acabado del concreto. Se enfoca únicamente en el costo de la mano de obra y el equipo para la actividad de enrasado y vibrado.

• Los salarios se basan en proyecciones del salario mínimo profesional para 2025, aplicando un Factor de Salario Real (FSR) de 1.70 para incluir prestaciones y obligaciones patronales.

• El costo horario del equipo es una estimación que incluye depreciación, combustible, lubricantes y mantenimiento.

• El rendimiento se basa en una cuadrilla típica para esta labor.

Nota: Los costos presentados son una estimación para 2025 y deben ser considerados como una referencia. Están sujetos a variaciones significativas por región en México, inflación, tipo de cambio y las condiciones particulares de cada proyecto.

Este análisis demuestra que, bajo estas condiciones, el costo directo de la operación de enrasado y vibrado es relativamente bajo por metro cuadrado, reforzando la eficiencia del uso de esta maquinaria ligera.

Normativa, Permisos y Seguridad: Construye con Confianza

La operación de maquinaria de construcción, incluso la ligera, está regulada por normativas estrictas en México para proteger la salud y seguridad de los trabajadores. Ignorar estos lineamientos no solo pone en riesgo al personal, sino que también puede acarrear sanciones legales significativas.

Normas de Seguridad para Maquinaria (STPS)

La operación segura de una regla vibratoria en un sitio de construcción en México está regida principalmente por las siguientes Normas Oficiales Mexicanas (NOM) emitidas por la Secretaría del Trabajo y Previsión Social (STPS):

• NOM-031-STPS-2011 (Construcción - Condiciones de seguridad y salud en el trabajo): Es la norma rectora para todas las actividades de construcción. Establece la obligación del patrón de realizar un análisis de riesgos, proporcionar capacitación adecuada a los trabajadores sobre el uso de la maquinaria y dotarlos del Equipo de Protección Personal (EPP) necesario para sus actividades.

• NOM-011-STPS-2001 (Ruido): Los motores a gasolina de las reglas vibratorias generan niveles de ruido que suelen superar los 85 decibeles (dBA). Esta norma establece los límites máximos de exposición al ruido y obliga al patrón a proporcionar protección auditiva certificada a todos los trabajadores expuestos a estos niveles para prevenir daños auditivos a largo plazo.

• NOM-024-STPS-2001 (Vibraciones): El operador de la regla está expuesto a vibraciones constantes en el segmento mano-brazo, lo cual representa un riesgo ergonómico que puede derivar en el Síndrome de Vibración Mano-Brazo (HAVS). La norma exige que el patrón evalúe los niveles de exposición y aplique medidas de control, como el uso de guantes anti-vibración, la rotación de personal y la implementación de periodos de descanso.

¿Necesito un Permiso de Construcción?

Esta es una pregunta frecuente y la respuesta debe ser clara: la regla vibratoria es una herramienta, y su uso como tal no requiere un permiso específico. Sin embargo, la obra para la cual se utiliza, como el colado de un firme de concreto o una losa estructural, siempre requiere un permiso de construcción emitido por la autoridad municipal correspondiente (Dirección de Obras Públicas o similar). Operar sin este permiso es una violación a los reglamentos de construcción locales.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

El uso del Equipo de Protección Personal (EPP) no es opcional, es OBLIGATORIO tanto para el operador de la regla como para el resto de la cuadrilla que trabaja con el concreto fresco. El EPP mínimo indispensable incluye:

• Casco de seguridad: Para proteger contra la caída de objetos en el entorno de la obra.

• Protección auditiva de alta atenuación (orejeras): Indispensable para cumplir con la NOM-011-STPS y proteger la audición del operador del ruido del motor.

• Lentes de seguridad o goggles: Para proteger los ojos de salpicaduras de concreto, que es altamente alcalino y puede causar quemaduras químicas graves.

• Guantes de hule o nitrilo: Para evitar el contacto directo de la piel con el cemento fresco, previniendo dermatitis y quemaduras. Se recomiendan guantes con propiedades anti-vibración para el operador.

• Botas de seguridad impermeables con casquillo: Protegen los pies de la humedad, la alcalinidad del concreto y de posibles impactos por caída de herramientas o materiales.

Costos Promedio de Reglas Vibratorias en México

Evaluar el precio de regla vibratoria para concreto es un paso clave para determinar la viabilidad de un proyecto y decidir entre la compra o la renta del equipo. Los costos en México varían considerablemente dependiendo del tipo de regla, la marca, la potencia del motor y el proveedor. A continuación, se presenta una tabla con costos promedio, presentados como una estimación o proyección para 2025, aclarando que están sujetos a inflación y variaciones regionales.

La decisión entre comprar y rentar depende de la frecuencia de uso. Para un contratista o concretero que utiliza el equipo varias veces al mes, la compra puede amortizarse en pocos meses. Para un autoconstructor o para usos esporádicos, la renta es, sin duda, la opción más rentable y eficiente.

Usos Comunes de la Regla Vibratoria

La versatilidad de la regla vibratoria la convierte en una herramienta esencial para una amplia gama de aplicaciones en la construcción moderna, donde la calidad y la eficiencia en el manejo del concreto son primordiales.

Construcción de Pisos y Firmes Industriales de Gran Superficie

Este es uno de los usos más importantes, especialmente para la regla vibratoria modular de cercha. En bodegas, centros de distribución y plantas de manufactura, se requieren pisos extremadamente planos y nivelados (con altas especificaciones FF/FL) para permitir la operación segura y eficiente de montacargas y otra maquinaria. La rigidez de las reglas modulares garantiza esta precisión en anchos de hasta 20 metros o más.

Colado de Losas de Cimentación y Entrepisos

Tanto en proyectos residenciales como comerciales, la regla vibratoria es fundamental para la construcción de la losa de concreto que servirá de cimentación o de entrepiso. Para viviendas, una regla de viga única es suficiente para lograr una base sólida y nivelada. En edificios más grandes, las reglas modulares aseguran la uniformidad en áreas extensas, garantizando que la estructura se construya sobre una plataforma precisa.

Pavimentación de Calles, Patios de Maniobras y Estacionamientos

La durabilidad es clave en superficies destinadas al tráfico vehicular. La acción de la regla vibratoria no solo nivela, sino que compacta el concreto, creando una superficie densa y con baja permeabilidad, lo que aumenta su resistencia al desgaste, a la abrasión y a los ciclos de clima. Esto se traduce en una vida útil más larga y menores costos de mantenimiento para calles de concreto hidráulico, patios de maniobras y estacionamientos.

Construcción de Canchas Deportivas y Otras Plataformas de Concreto

En aplicaciones como canchas de tenis, baloncesto o plataformas para maquinaria sensible, la precisión en la pendiente y la planicidad es crítica. La regla vibratoria permite ejecutar estas superficies con un control milimétrico sobre las pendientes de drenaje y asegura una superficie de juego o de trabajo completamente uniforme, libre de irregularidades que podrían afectar su funcionalidad.

Errores Frecuentes en la Operación y Cómo Evitarlos

Incluso con el mejor equipo, un mal procedimiento puede arruinar el acabado de un piso de concreto. Conocer los errores más comunes es el primer paso para evitarlos y garantizar un resultado profesional.

1. Velocidad de Avance Incorrecta (Muy rápido no compacta, muy lento hunde el concreto)

Este es el error más común del operador. Si la regla se mueve demasiado rápido sobre el concreto, la vibración no tiene tiempo suficiente para actuar, dejando aire atrapado y resultando en una compactación deficiente y una superficie ondulada. Por el contrario, un avance excesivamente lento o detenerse a mitad del camino puede hacer que la regla se hunda, desplazando los agregados gruesos hacia abajo y trayendo un exceso de agua y pasta a la superficie. Esto crea una capa superficial débil y propensa a agrietarse y a la delaminación.

2. Guías o "Maestras" Mal Niveladas o Inestables

La regla vibratoria es una herramienta de precisión que replica exactamente el nivel de las guías sobre las que se desliza. Si las maestras están desniveladas, torcidas o no están firmemente aseguradas, el piso final heredará todas esas imperfecciones. Es un error crítico no dedicar el tiempo suficiente a verificar con un nivel láser que las guías estén perfectas antes de empezar a vaciar el concreto.

3. Falta de Vibración o Frecuencia Inadecuada

Para que la compactación sea efectiva, el motor a gasolina debe operar a las revoluciones por minuto (RPM) especificadas por el fabricante para activar el sistema de vibración excéntrico. Un error frecuente es operar el motor a media aceleración para "ahorrar combustible" o reducir el ruido. Esto resulta en una frecuencia de vibración (VPM) insuficiente, lo que anula uno de los principales beneficios de la máquina: la compactación del concreto.

4. No Limpiar la Regla Inmediatamente Después de su Uso

El concreto que se endurece sobre la viga o la estructura de cercha es extremadamente difícil de remover y crea múltiples problemas. Afecta la planicidad en el siguiente uso, ya que las acumulaciones crean puntos altos. Además, el peso adicional puede desbalancear la máquina, causando un desgaste prematuro en los rodamientos y el motor. La limpieza con agua a presión justo al terminar el trabajo es una parte fundamental del mantenimiento preventivo.

Checklist de Control de Calidad y Operación Diaria

Para asegurar un rendimiento óptimo y la seguridad en cada jornada, el operador debe realizar una serie de verificaciones rápidas antes de iniciar el trabajo. Este checklist ayuda a prevenir fallas mecánicas y a garantizar un acabado de alta calidad.

• Verificar niveles de aceite y combustible del motor: Asegurarse de que el motor tenga suficiente combustible para la jornada y que el nivel de aceite en el cárter sea el correcto para evitar daños graves al motor.

• Inspeccionar el estado de la viga o cercha (limpia y sin abolladuras): Revisar visualmente que la superficie de contacto de la regla esté completamente limpia de residuos de concreto del día anterior y que no presente golpes o abolladuras que puedan marcar el acabado del piso.

• Revisar la tensión de las bandas y el funcionamiento del sistema de vibración: Con el motor apagado, verificar que las correas de transmisión no estén flojas o agrietadas. Realizar un breve arranque para confirmar que el mecanismo de vibración se activa correctamente al acelerar.

• Asegurar que las guías o rieles estén perfectamente a nivel y firmes: Antes de iniciar el colado, caminar a lo largo de las guías o "maestras" para confirmar que están instaladas a la altura precisa, con la pendiente correcta y que no se moverán bajo el peso del concreto y la máquina.

Mantenimiento y Vida Útil del Equipo

Una regla vibratoria es una inversión, y su durabilidad y rendimiento dependen directamente de un cuidado y mantenimiento adecuados. Un plan de mantenimiento preventivo no solo extiende la vida útil del equipo, sino que también previene costosas averías en medio de un colado.

Plan de Mantenimiento Preventivo

El mantenimiento de una regla vibratoria a gasolina es relativamente sencillo pero crucial. Siguiendo las recomendaciones del fabricante y una rutina disciplinada, se puede asegurar un funcionamiento fiable por años.

• Limpieza exhaustiva después de cada uso para eliminar restos de concreto: Es la tarea más importante. Utilizar agua y un cepillo para remover todo el concreto fresco de la viga, el motor y el chasis antes de que endurezca.

• Cambio de aceite del motor y del sistema de vibración según el horómetro: Generalmente, el primer cambio de aceite del motor se realiza a las 20 horas de uso y posteriormente cada 50 o 100 horas, según el manual. El aceite del sistema de vibración también requiere cambios periódicos.

• Inspección y limpieza del filtro de aire y la bujía: En el ambiente polvoriento de una obra, el filtro de aire se ensucia rápidamente. Debe limpiarse semanalmente y reemplazarse con regularidad. La bujía debe ser inspeccionada para asegurar un buen arranque y una combustión eficiente.

• Engrase de componentes móviles: Algunos modelos requieren el engrase periódico de rodamientos y puntos de pivote para reducir el desgaste.

Durabilidad y Vida Útil Esperada en México

La vida útil de una regla vibratoria de calidad profesional, como las de marcas reconocidas en México, puede ser de miles de horas de operación. La estructura de aluminio o acero, si se mantiene limpia y sin daños, puede durar indefinidamente. El componente más susceptible al desgaste es el motor a gasolina. Con un mantenimiento riguroso, un motor Honda o de calidad similar puede operar de manera fiable durante muchos años. La clave de la longevidad del equipo es la disciplina en la limpieza diaria y el cumplimiento del plan de mantenimiento preventivo.

Sostenibilidad e Impacto Ambiental

El impacto ambiental de una regla vibratoria tiene dos caras. Por un lado, su motor a gasolina genera emisiones de gases y contaminación acústica, un factor a considerar en obras urbanas y regulado por la NOM-011-STPS.

Sin embargo, desde una perspectiva de ciclo de vida, la herramienta tiene un impacto positivo en la sostenibilidad de la construcción. Al garantizar una correcta compactación y nivelación, la regla vibratoria produce pisos de concreto más densos, resistentes y duraderos. Una losa de alta calidad reduce la necesidad de reparaciones, sobrepisos y mantenimientos costosos a lo largo de su vida útil. A largo plazo, esto se traduce en un ahorro significativo de materiales (cemento, agregados), energía y recursos, evitando la generación de residuos por demolición y reconstrucción. Por lo tanto, su uso promueve una construcción más eficiente y sostenible.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre una regla vibratoria y una allanadora?

Son dos herramientas distintas para etapas diferentes del acabado del concreto. La regla vibratoria se usa sobre el concreto fresco (húmedo) para nivelarlo y compactarlo inicialmente. La allanadora (o "helicóptero") se usa varias horas después, cuando el concreto ha fraguado lo suficiente para poder caminar sobre él, con el fin de alisar, pulir y sellar la superficie.

¿Se necesita vibrar el concreto si ya se usó una regla vibratoria?

Para losas y firmes de espesor estándar (hasta 15-20 cm), la vibración superficial que proporciona la regla es generalmente suficiente para una compactación adecuada. Sin embargo, para elementos de concreto de mayor espesor, como vigas, columnas o cimentaciones profundas, es indispensable usar un vibrador de inmersión (de aguja) para asegurar que la compactación sea homogénea en toda la masa del elemento.

¿Qué pasa si avanzo muy rápido con la regla vibratoria?

Avanzar demasiado rápido no le da tiempo a la vibración para actuar correctamente. El resultado será una compactación deficiente, con aire atrapado que debilita el concreto, y una superficie irregular y ondulada que no cumplirá con las tolerancias de planicidad.

¿Qué tipo de concreto se recomienda usar con una regla vibratoria?

Las reglas vibratorias son muy versátiles y funcionan bien con la mayoría de los concretos convencionales. Son especialmente efectivas con mezclas de bajo revenimiento (slump de 7 a 12 cm), que son más secas y difíciles de trabajar manualmente. La vibración del equipo aporta la energía necesaria para fluidificar y compactar estas mezclas, que resultan en un concreto de mayor resistencia y durabilidad.

¿Se puede usar una regla vibratoria para colados con pendiente?

Sí, es una de sus aplicaciones clave. Las guías o "maestras" se instalan con la pendiente deseada, y la regla simplemente sigue ese nivel. Las reglas modulares de cercha pueden equiparse con kits especiales de "corona/invertido" que permiten crear perfiles curvos o pendientes complejas con alta precisión, ideales para carreteras o canales.

¿Para qué sirven las reglas vibratorias modulares o de cercha?

Están diseñadas para proyectos de gran escala que requieren una planicidad y nivelación muy precisas sobre anchos muy grandes (típicamente de 6 a más de 20 metros). Su estructura rígida de cercha evita que la regla se pandee en el centro, garantizando una superficie perfectamente plana o con una pendiente uniforme en toda su extensión, algo imposible de lograr con una regla de viga única en esas dimensiones.

¿Es difícil operar una regla vibratoria?

La operación de una regla de viga única no es técnicamente compleja, pero sí requiere esfuerzo físico y un pulso firme para mantener una velocidad constante. La mayor dificultad no está en operar la máquina, sino en la preparación previa: la correcta y precisa instalación de las guías. Las reglas modulares requieren más conocimiento técnico para su ensamblaje y la operación de los malacates.

¿Qué mantenimiento requiere el motor de una regla vibratoria?

El mantenimiento del motor es similar al de cualquier motor pequeño de 4 tiempos. Requiere revisiones periódicas del nivel de aceite, cambios de aceite según las horas de uso (generalmente cada 50-100 horas), limpieza o cambio regular del filtro de aire y la inspección de la bujía para asegurar un buen funcionamiento.

Videos Relacionados y Útiles

Para complementar esta guía, se han seleccionado videos que muestran de manera práctica el funcionamiento y los tipos de reglas vibratorias. Estos recursos visuales son de gran ayuda para entender la operación del equipo en un contexto real.

Reglas Vibratorias - Introducción y Tipos

Video del canal mexicano "Herramientas de Oscar Montiel" que explica los tipos de reglas vibratorias (húmeda, de perfil, modular) y muestra el encendido y vibración de un modelo de viga única.

Regla Vibratoria Modular para Concreto WSHE MULTIQUIP Marca CIPSA

Video promocional de X-Constructor (distribuidor mexicano) que detalla las partes y ventajas de la regla modular Whiteman/Cipsa, mostrando animaciones y clips de su uso en pisos industriales.

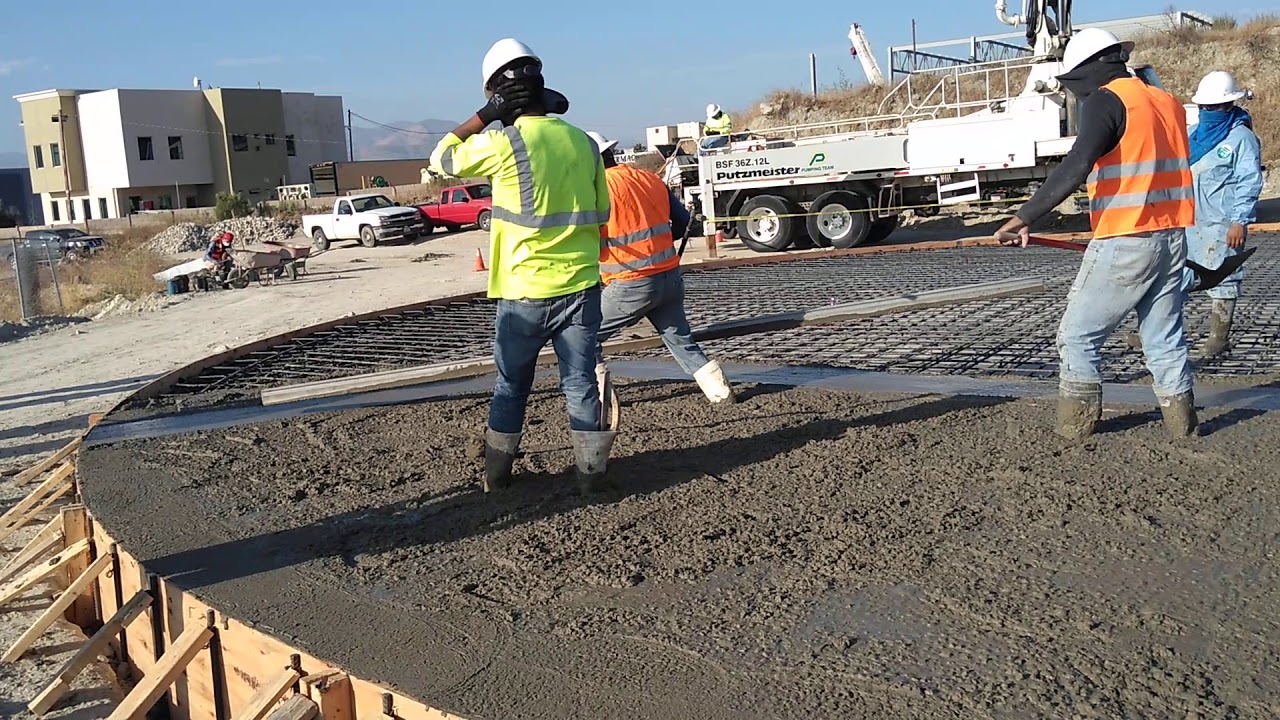

How To Use A Power Screed To Pour A Concrete Floor

Un video muy claro (en inglés, pero visualmente universal) del canal "Mike Day Concrete" que muestra el proceso completo de colado de un piso de garaje usando una regla de viga única, desde el vaciado hasta el enrasado.

Conclusión

La regla vibratoria para concreto ha demostrado ser mucho más que una simple herramienta de nivelación; es un equipo esencial para garantizar la calidad, durabilidad y eficiencia en la construcción de pisos y losas en México. A lo largo de esta guía, se ha desglosado cómo su doble función de enrasado y compactación se traduce en superficies estructuralmente superiores a las obtenidas con métodos manuales. Desde la manejable regla de viga única, ideal para proyectos residenciales, hasta la imponente regla modular de cercha, indispensable para grandes superficies industriales, existe una solución para cada escala de proyecto.

El análisis de su precio revela que, ya sea a través de la compra o la renta, la inversión se justifica plenamente. Los beneficios en ahorro de tiempo de mano de obra, la mejora en la resistencia del concreto y la capacidad de lograr acabados de planicidad profesional son factores que impactan directamente en la rentabilidad y reputación de cualquier proyecto constructivo. En definitiva, comprender y aplicar correctamente la tecnología detrás del precio de regla vibratoria para concreto es un paso fundamental para cualquier profesional o autoconstructor que busque resultados de excelencia.

Glosario de Términos

• Regla Vibratoria: Máquina que nivela y compacta el concreto fresco en un solo paso mediante una viga o cercha vibratoria.

• Enrasado: Proceso de nivelar la superficie del concreto fresco, eliminando el material sobrante para dejarlo a la altura deseada, definida por las guías o "maestras".

• Vibrado: Proceso de someter al concreto a vibraciones de alta frecuencia para eliminar las burbujas de aire atrapadas, aumentando su densidad, resistencia y durabilidad.

• Concreto Fresco: Concreto en estado plástico, recién mezclado y antes de que comience el proceso de fraguado (endurecimiento).

• Allanadora (Helicóptero): Máquina con aspas giratorias (similar a un helicóptero) que se utiliza sobre el concreto parcialmente endurecido para alisar, pulir y sellar la superficie.

• Firme de Concreto: Capa de concreto que se coloca sobre el terreno natural o un relleno compactado para crear una superficie de apoyo nivelada y resistente, que servirá como piso final o base para otro acabado.

• Curado: Proceso de mantener la humedad y la temperatura del concreto después del acabado para asegurar que el cemento se hidrate correctamente y el concreto alcance su máxima resistencia y durabilidad.
