Quebradora de quijadas compacto Telsmith 20″x36″ requiere 75-100 hp capacidad de 45-80 ton/hr en 2″ a 165-280 ton/hr en 7″. Incluye generador

El Corazón de Piedra que Impulsa la Infraestructura Nacional

En el vasto rompecabezas de la construcción mexicana, desde los cimientos de los nuevos desarrollos verticales en Guadalajara hasta las bases carreteras del sureste, existe un componente vital pero a menudo invisible: el agregado pétreo de calidad. La quebradora de quijadas no es simplemente una máquina; es el primer filtro de rentabilidad de cualquier proyecto de trituración. En esta guía, desmitificamos su operación para el ciclo 2025, transformando toneladas de roca bruta en activos financieros tangibles y explicándote cómo evitar que tu inversión se pulverice junto con la piedra.

Panorama Estratégico de la Trituración en México: Contexto Actual

La industria de la construcción y la minería de agregados en México atraviesa, en el primer trimestre de 2025, una fase de reconfiguración estructural impulsada por la culminación de grandes proyectos federales y una redistribución de la inversión privada hacia el desarrollo industrial y la vivienda vertical. En este ecosistema, la producción de agregados pétreos —el insumo primario por volumen en cualquier obra civil— se ha convertido en una variable crítica para la rentabilidad de los proyectos. La quebradora de quijadas (trituradora de mandíbula), históricamente reconocida como la columna vertebral de la etapa primaria de reducción, enfrenta nuevos desafíos operativos derivados de la volatilidad en los costos energéticos, las estrictas normativas ambientales y la necesidad de optimizar los Costos de Operación (OPEX).

El análisis macroeconómico regional revela disparidades significativas que afectan directamente la estrategia de despliegue de maquinaria. Mientras que la región Sur ha mantenido un dinamismo sostenido, la región Centro-Norte ha experimentado ajustes en el sector. Este escenario obliga a los contratistas y dueños de canteras a adoptar modelos de gestión de activos mucho más precisos, donde la decisión entre la adquisición de capital (CAPEX) y el arrendamiento operativo se basa en márgenes de utilidad cada vez más estrechos.

A nivel de insumos, la presión inflacionaria se manifiesta de manera heterogénea. El precio del diésel, combustible vital para la operación de equipos móviles y plantas portátiles en zonas remotas, se sitúa en un promedio de $26.75 MXN por litro hacia principios de 2025. Esta variable es fundamental, pues el combustible representa, en muchos casos, más del 40% del costo horario directo de una trituradora primaria autónoma. Simultáneamente, el costo de la mano de obra calificada ha registrado ajustes al alza derivados de los incrementos al salario mínimo y la escasez de operadores especializados.

Este reporte técnico tiene como objetivo desglosar, con un nivel de detalle exhaustivo, las dimensiones técnicas, financieras y normativas que rigen la operación de las quebradoras de quijada en el territorio nacional.

Opciones y Alternativas de Maquinaria

Quebradoras de Quijada de Simple Efecto (Overhead Eccentric)

La inmensa mayoría de las quebradoras móviles y portátiles modernas que se comercializan en México (marcas como Metso, Terex, Sandvik, y competidores asiáticos) utilizan el diseño de simple efecto. Aquí, la mandíbula móvil está montada directamente sobre el eje excéntrico en la parte superior.

Este montaje directo genera un movimiento elíptico complejo. En la parte superior de la cámara, la mandíbula se mueve en una elipse que empuja la roca hacia abajo y hacia la mandíbula fija simultáneamente. Este movimiento de "alimentación forzada" incrementa agresivamente el rendimiento (toneladas por hora) y permite aceptar rocas de mayor tamaño relativo. Sin embargo, la elipse genera una acción de frotamiento contra la roca durante la compresión. Si bien esto ayuda a la producción, en rocas altamente abrasivas (como cuarcitas o granitos duros), este frotamiento acelera el desgaste de las muelas de acero al manganeso, elevando el costo por tonelada producida.

Quebradoras de Quijada de Doble Efecto (Blake)

Históricamente, el diseño tipo Blake ha sido el estándar para aplicaciones de minería pesada y rocas extremadamente abrasivas. En este sistema, la mandíbula móvil está suspendida de un eje superior, pero el movimiento de trituración es generado por un eje excéntrico separado que acciona un brazo (pitman) y dos placas de articulación (toggles).

La característica definitoria de este diseño es que la mandíbula móvil describe un arco puro con el pivote en la parte superior. Esto resulta en un movimiento máximo en la boca de descarga y un movimiento mínimo en la boca de alimentación. La implicación operativa es crítica: al no haber componente de fricción vertical (frotamiento) durante la compresión, el desgaste de las muelas (liners) se reduce significativamente, haciéndola ideal para triturar materiales con alto contenido de sílice o rocas volcánicas abrasivas comunes en el Eje Neovolcánico Transversal de México.

Trituradoras de Impacto como Alternativa

A diferencia de la quebradora de quijadas que usa compresión, las de impacto usan energía cinética. Son ideales para rocas sedimentarias poco abrasivas (como la caliza suave común en la Península de Yucatán) y ofrecen una alta relación de reducción y excelente cubicidad del producto. Sin embargo, en rocas abrasivas (silíceas), el costo de desgaste de las barras batidoras puede ser hasta 5 veces mayor que el de las muelas de una quijada, haciendo inviable su uso como primaria en terrenos duros.

Proceso Constructivo y Operativo Paso a Paso

Preparación y Cimentación para Instalación Fija

La eficiencia comienza antes de encender la máquina. Para instalaciones fijas, se requiere una cimentación de concreto armado capaz de absorber las cargas dinámicas masivas. En México, es común el error de subdimensionar la base, lo que provoca grietas prematuras. Se debe considerar el aislamiento de vibraciones mediante el uso de resortes o almohadillas de neopreno entre el chasis de la quebradora y la estructura de concreto.

Configuración del Ajuste de la Abertura (CSS)

La gestión de la Configuración del Lado Cerrado (CSS - Closed Side Setting) es la variable de operación diaria más importante. El CSS determina el tamaño máximo del producto de salida y afecta directamente el consumo de energía y el desgaste. Los operadores deben medir y ajustar el CSS diariamente, compensando el desgaste de las muelas para mantener la granulometría constante y evitar la recirculación excesiva de material sobredimensionado.

Alimentación y Ciclo de Trituración

La alimentación debe ser constante y distribuida a lo ancho de la cámara. El uso de un alimentador vibratorio con "Grizzly" es esencial para pre-clasificar el material, eliminando los finos naturales y la tierra antes de que entren a la cámara. Esto no solo aumenta la capacidad de la quebradora de quijadas, sino que reduce el desgaste en la zona inferior de las muelas, donde ocurre la mayor presión.

Descarga y Clasificación de Agregados

Una vez fracturada, la roca cae a una banda transportadora de descarga. Es vital instalar una cama de impacto o rodillos de impacto justo debajo de la salida de la quebradora para proteger la banda de los cortes causados por la piedra afilada que cae con alta energía. Posteriormente, el material pasa a las cribas vibratorias para su clasificación final en sellos, gravas y bases.

Listado de Materiales e Insumos para Operación

Cantidades y Rendimientos de Producción

El rendimiento depende críticamente del CSS y la dureza de la roca. A continuación, estimaciones para una quebradora de quijadas típica (24"x36").

Tabla de Rendimiento Estimado (TPH)

Análisis de Precio Unitario (APU) - Ejemplo Detallado por m3 Triturado

A continuación se presenta un desglose de costos directos para la trituración de 1 m³ de material, considerando una quebradora 24x36 con un rendimiento de 80 m³/hr.

Nota: Costos estimados en MXN para 2025. No incluye acarreos ni extracción (voladura).

Normativa, Permisos y Seguridad: Construye con Confianza

Normas Oficiales Mexicanas (NOM) Aplicables

El cumplimiento normativo no es opcional. La NOM-024-STPS regula las vibraciones, estableciendo límites estrictos para evitar daños a la salud de los operadores que trabajan sobre plataformas vibratorias. La NOM-081-SEMARNAT controla la emisión de ruido de fuentes fijas; las plantas de trituración deben contar con barreras acústicas perimetrales si colindan con zonas habitacionales. Finalmente, la NOM-010-STPS es crítica para el control de polvos y químicos, específicamente la sílice cristalina, un riesgo mortal en la trituración de roca, exigiendo sistemas de supresión de polvo (aspersores).

¿Necesito un Permiso de Construcción o Explotación?

Sí. A nivel federal, SEMARNAT requiere un Manifiesto de Impacto Ambiental (MIA) y una Licencia Ambiental Única (LAU) para emisiones a la atmósfera. A nivel municipal, es indispensable la Licencia de Uso de Suelo y el dictamen de Protección Civil. Operar sin estos documentos en 2025 conlleva riesgo alto de clausura.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

El EPP básico para una planta de trituración incluye:

• Protección Auditiva: Orejeras de alta atenuación (obligatorias por niveles >85 dB).

• Protección Respiratoria: Mascarillas N95 o superiores para polvos finos.

• Casco de Seguridad y Botas con Casquillo: Protección contra caída de rocas.

• Protección Ocular: Goggles sellados para evitar el ingreso de esquirlas.

Costos Promedio de Operación por Región en México (2025)

Usos Comunes en la Construcción Mexicana

Producción de Agregados para Concreto Hidráulico

La quebradora de quijadas es el primer paso para reducir la roca de banco (60-80 cm) a tamaños manejables (4-6 pulgadas) que luego serán refinados por secundarias de cono para obtener la grava de 3/4" y 1/2" requerida para concretos estructurales de alta resistencia.

Trituración de Piedra para Bases y Sub-bases Carreteras

Para la conformación de terracerías, la forma de la partícula es menos crítica que en el concreto. A menudo, el producto directo de una quijada con un CSS ajustado puede utilizarse como base hidráulica, reduciendo costos al eliminar etapas secundarias.

Reciclaje de Escombro y Residuos de Construcción

Una tendencia creciente en las metrópolis mexicanas es el uso de estas máquinas para triturar concreto de demolición. La quebradora de quijadas es excelente para esta tarea porque su acción de compresión permite separar el acero de refuerzo (varilla) del concreto sin dañar severamente la máquina, a diferencia de las trituradoras de cono.

Errores Frecuentes y Cómo Evitarlos

• Alimentación Insuficiente: Operar la quebradora vacía o con poca carga incrementa el desgaste por frotamiento y produce partículas lajeadas (planas). La meta es el "Choke Feeding" (cámara llena).

• CSS Demasiado Cerrado: Intentar reducir demasiado el tamaño en una sola etapa (radio de reducción > 6:1) genera fuerzas excesivas que pueden romper el eje o el bastidor.

• Descuido de la Placa de Articulación (Toggle): Usar una placa fabricada "en casa" con acero de alta resistencia en lugar de la pieza original elimina la función de fusible, poniendo en riesgo el equipo mayor ante un evento de bloqueo.

Checklist de Control de Calidad en la Trituración

1. Granulometría: Muestreo diario del producto de salida para verificar curvas granulométricas.

2. Temperatura: Monitoreo de temperatura en rodamientos (no debe exceder 60°C sobre ambiente).

3. Lubricación: Verificar niveles y calidad de grasa/aceite en el sistema centralizado.

4. Pernos de Cuña: Revisar el apriete de las muelas móviles y fijas cada 40 horas de operación.

Mantenimiento y Vida Útil: Protege tu Inversión

Plan de Mantenimiento Preventivo Semanal y Mensual

• Semanal: Engrase general, inspección de bandas en V, revisión de fugas hidráulicas, limpieza de filtros de aire.

• Mensual: Revisión del desgaste de las muelas (invertirlas si el desgaste es desigual), inspección de las placas laterales (cheek plates), verificación de la tensión del resorte de la varilla tensora.

Durabilidad y Vida Útil de las Quijadas en Suelos Mexicanos

En calizas suaves, un juego de muelas puede durar hasta 800-1000 horas. En basaltos duros o rocas de río con alto sílice, la vida útil puede caer a 250-400 horas. El uso de aleaciones con 18-22% de manganeso es recomendable para estas condiciones agresivas.

Sostenibilidad e Impacto Ambiental: Reducción de Emisiones y Polvo

La implementación de aspersores de agua en la tolva de alimentación y la banda de descarga reduce las emisiones de polvo en un 70-80%. Además, la transición a motores eléctricos conectados a la red (donde sea posible) reduce la huella de carbono comparado con generadores diésel.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre una quebradora de quijada y una de cono?

La principal diferencia radica en su función y mecánica. La quebradora de quijadas se utiliza casi exclusivamente como trituradora primaria para recibir rocas grandes y reducirlas a un tamaño medio. Funciona por compresión entre dos placas planas. La quebradora de cono se usa en etapas secundarias o terciarias para tomar ese material medio y producir grava fina y cúbica; funciona por compresión entre un manto giratorio y un cóncavo.

¿Qué mantenimiento requiere una quebradora de quijadas en climas extremos de México?

En zonas desérticas (Norte), el polvo es el enemigo principal; se deben cambiar los filtros de aire del motor y respiraderos del sistema hidráulico con mayor frecuencia (cada 250 horas). En zonas tropicales (Sur), la humedad afecta las bandas y puede oxidar componentes eléctricos; se requiere protección adicional y uso de grasas resistentes al lavado por agua.

¿Cuál es el ajuste de salida (CSS) ideal para mi quebradora?

No existe un único CSS ideal; depende del tamaño de alimentación y el producto deseado. Sin embargo, una regla general es que el CSS no debe ser menor que el tamaño de la trituración más eficiente para el diseño de la máquina. Operar con un CSS demasiado cerrado reduce drásticamente la producción y aumenta el desgaste. Consulta siempre la tabla de capacidad del fabricante para tu modelo específico.

¿Cómo evito que la quebradora expulse piedras (popcorning)?

El "popcorning" o eyección de material hacia arriba suele ocurrir cuando el ángulo de agarre (Nip Angle) es demasiado grande (superior a 24-25 grados). Esto sucede a menudo cuando las muelas están muy desgastadas y han perdido su perfil dentado, o si se intenta triturar roca redonda de río muy dura y lisa. La solución es cambiar las muelas o soldar cordones de recargue para mejorar el agarre.

¿Es más rentable una quebradora eléctrica o una a diésel?

Si tienes acceso a la red eléctrica de CFE (media tensión), la quebradora eléctrica es indiscutiblemente más rentable. El costo por kilowatt-hora eléctrico es significativamente menor que el costo equivalente de energía generado por diésel, además de tener menores costos de mantenimiento (sin cambios de aceite de motor, filtros de combustible, etc.). La versión diésel solo se justifica en zonas remotas sin infraestructura.

¿Cuándo debo voltear o cambiar las muelas?

Las muelas deben inspeccionarse semanalmente. Debido a que la mayor trituración ocurre en la parte inferior, esta zona se desgasta más rápido. Cuando el perfil de los dientes en la parte inferior se ha perdido significativamente, se deben voltear las muelas (la parte de arriba pasa abajo) para duplicar su vida útil. Se deben cambiar cuando el espesor total compromete la protección del bastidor o cuando ya no se puede mantener el CSS deseado.

¿Puede una quebradora de quijadas triturar vidrio o asfalto?

Sí. Para el asfalto reciclado, la quijada es excelente, aunque en climas muy cálidos el asfalto puede volverse pegajoso. Para el vidrio, funciona bien, pero es altamente abrasivo; se recomienda usar muelas con alto contenido de manganeso o insertos cerámicos si la producción es intensiva, y tener extremo cuidado con los polvos silíceos generados (uso obligatorio de EPP respiratorio).

¿Por qué se rompe la placa de articulación (toggle plate)?

La placa de articulación está diseñada para romperse. Es un mecanismo de seguridad (fusible). Si entra un objeto "inatriturable" (como un diente de acero de una excavadora) a la cámara, las fuerzas excederán el límite de diseño. En lugar de romper el eje excéntrico (que cuesta miles de dólares y semanas de reparación), se rompe la placa de articulación (barata y fácil de cambiar). Nunca la reemplaces por una pieza de acero sólido no calibrada.

Videos Relacionados y Útiles

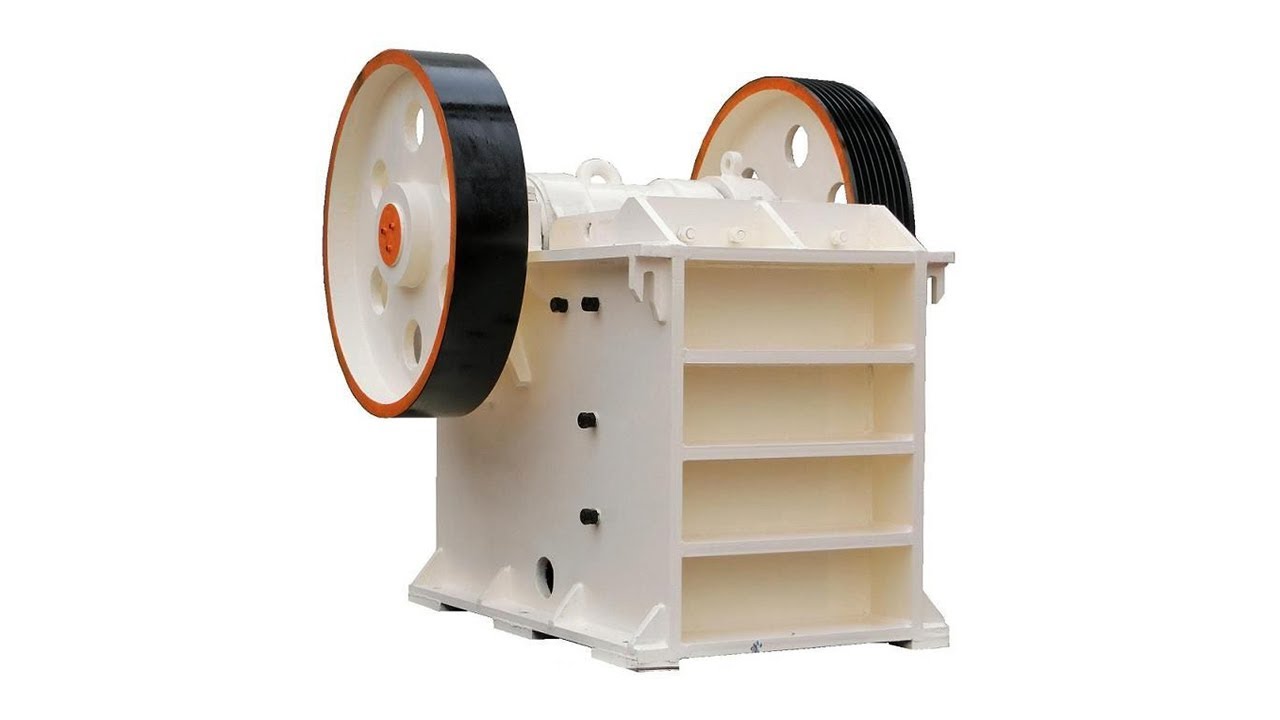

Funcionamiento de una Chancadora de Quijada

Explicación visual clara del movimiento de la mandíbula móvil y el proceso de fractura de la roca.

Animación 3D Trituradora de Mandíbulas

Animación técnica que muestra los componentes internos y el flujo de material sin obstrucciones visuales.

Trituradora de Mandíbula Simple Efecto

Video que detalla las características específicas del diseño de simple efecto, el más común en equipos móviles.

Estructura y Funcionamiento AIMIX

Desglose de las partes críticas de la quebradora y cómo interactúan durante el ciclo de trabajo.

Chancadora de Quijadas en Operación

Muestra una máquina en operación real, permitiendo observar la alimentación y la descarga.

Conclusión

La elección y operación de una quebradora de quijadas en México para el ciclo 2025 exige una mentalidad empresarial. Ya no basta con "hacer piedras chicas de piedras grandes"; se trata de gestionar la eficiencia energética, prolongar la vida de los consumibles y cumplir con un marco normativo ambiental cada vez más vigilante. Al seguir las pautas de esta guía, desde la correcta selección del CSS hasta el mantenimiento preventivo riguroso, garantizas no solo la calidad de tus agregados, sino la sostenibilidad financiera de tu proyecto de construcción.

Glosario de Términos

• CSS (Closed Side Setting): Ajuste del lado cerrado. Es la distancia mínima entre la muela fija y la móvil en la parte inferior de la cámara durante el ciclo de cierre; determina el tamaño del producto.

• Toggle Plate (Placa de Articulación): Placa metálica que transmite el empuje del pitman a la mandíbula móvil y actúa como fusible de seguridad ante sobrecargas.

• Mandíbula Móvil: La parte de la cámara de trituración que se mueve (ya sea por efecto simple o doble) para ejercer presión sobre la roca contra la placa fija.

• Excentricidad (Stroke/Throw): La distancia que recorre la mandíbula móvil en su movimiento de vaivén. Una mayor excentricidad aumenta la capacidad pero puede reducir la fuerza de trituración en rocas muy duras.

• Granulometría: La distribución de los tamaños de las partículas en el material triturado. Se mide mediante tamices (mallas) y se representa en una curva granulométrica.

• Nip Angle (Ángulo de Agarre): El ángulo formado entre la muela fija y la móvil. Debe estar entre 18° y 24° para asegurar que la roca sea atrapada y fracturada en lugar de ser expulsada hacia arriba.

• Choke Feeding: Técnica de operación que consiste en mantener la cámara de trituración llena de material para promover la trituración "roca contra roca", mejorando la forma del producto y la eficiencia.
