Armex 15×15-3 para refuerzo de castillos y dalas, incluye: suministro, colocacion, traslapes, cortes y desperdicios.

Opciones y Alternativas

La toma de decisiones en el sitio de construcción suele oscilar entre la rapidez de los sistemas prefabricados y la robustez personalizada del habilitado tradicional. Para 2025, el mercado mexicano ofrece diversas alternativas que deben ser evaluadas bajo criterios de costo-beneficio, ubicación geográfica y requisitos estructurales específicos.

Acero de Refuerzo Habilitado en Obra (Varilla Tradicional)

El método clásico consiste en la adquisición de varilla corrugada de grado 42 (fy​=4,200 kg/cm2) y alambrón de 1/4" para la fabricación manual de estribos y su posterior amarre con alambre recocido. Esta alternativa es indispensable cuando el cálculo estructural exige secciones transversales fuera de los estándares comerciales o cuando se trata de columnas de carga principal en edificaciones de más de dos niveles. Su principal ventaja es la ductilidad superior, factor determinante en zonas de alta sismicidad como la Ciudad de México u Oaxaca, donde la capacidad del acero para deformarse sin romperse es vital. Sin embargo, sus desventajas radican en el alto costo de mano de obra especializada (fierreros), el desperdicio de material por cortes y la lentitud del proceso, que puede ser hasta un 70% mayor respecto a los sistemas prefabricados.

Armaduras Electrosoldadas Prefabricadas (Sistema Armex)

Las armaduras tipo Armex son estructuras pre-ensambladas mediante soldadura por resistencia eléctrica, compuestas por varillas longitudinales corrugadas de grado 60 (fy​=6,000 kg/cm2) y estribos lisos de grado 50. Esta alternativa destaca por una eficiencia económica sin igual en el mercado mexicano, permitiendo ahorros de hasta un 50% en materiales y una reducción drástica del tiempo de colocación. Es la solución ideal para el confinamiento de muros de mampostería, dalas de desplante y cerramientos en construcciones residenciales pequeñas y medianas. Su limitación principal es la rigidez del acero laminado en frío, lo que restringe su uso a elementos de confinamiento y no de carga principal, así como una mayor susceptibilidad a la corrosión si no se realiza una adecuada armex limpieza.

Refuerzo Industrializado con Mallas y Conectores de Alta Resistencia

En proyectos de edificación de vivienda en serie, se han popularizado sistemas que combinan mallas electrosoldadas con conectores de acero de alta resistencia que sustituyen parcial o totalmente el uso de castillos tradicionales en ciertos muros de concreto colados en sitio. Esta opción maximiza la velocidad de construcción, pero requiere una logística de supervisión técnica muy rigurosa para asegurar la continuidad del refuerzo en las uniones. Su costo unitario suele ser competitivo solo a gran escala, debido a que demanda cimbras especializadas y concreto bombeable de alta fluidez.

Comparativa de Eficiencia y Costos Estimados 2025

Proceso Constructivo Paso a Paso

La ejecución de un elemento estructural de concreto armado no culmina con la compra del material; el rigor en el proceso constructivo es lo que determina si el acero cumplirá su función durante los próximos 50 años.

Preparación Previa y Suministro

Antes de iniciar cualquier trabajo, se debe validar que el acero recibido en obra coincida con las especificaciones del proyecto. Los tramos de 6 metros deben estar rectos; cualquier deformación excesiva durante el transporte puede debilitar los puntos de soldadura. El almacenamiento es el primer paso de la armex limpieza preventiva: el material debe elevarse del suelo mediante polines de madera y cubrirse con plásticos para evitar el contacto con la humedad del terreno y las lluvias, factores que aceleran la oxidación galvánica.

Técnicas de Limpieza y Remoción de Óxido o Impurezas

Es imperativo entender que no todo el óxido es dañino. Una capa ligera de óxido "nuevo" (color naranja claro) que no se desprende al frotarlo puede mejorar la adherencia mecánica. Sin embargo, cuando el óxido es oscuro y presenta escamas (herrumbe), se debe intervenir inmediatamente.

1. Limpieza Mecánica: Se utilizan cepillos de alambre manuales o cardas de copa montadas en esmeriladoras angulares. El objetivo es remover la cascarilla de laminación y cualquier residuo suelto hasta que el metal presente un brillo metálico o una superficie rugosa pero firme.

2. Limpieza Química (Fosfatizado): Para asegurar una pasivación total del acero, se aplican desoxidantes fosfatizantes (como Black Inox o soluciones similares en México). Estos productos químicos reaccionan con el óxido de hierro para formar una capa de fosfato de hierro, la cual es inerte y proporciona una base de adherencia superior para el concreto. Es vital enjuagar con agua y secar perfectamente tras la aplicación si el fabricante lo indica, para evitar residuos ácidos que puedan atacar el concreto.

Colocación, Alineación y Amarre

El posicionamiento del armex para dalas o castillos debe seguir los hilos de nivel y plomada de la obra.

• Anclaje: El acero vertical debe nacer desde la cimentación con un doblez en "L" (pata) de al menos 15-20 cm amarrado al refuerzo de la zapata o contratrabe.

• Traslapes: Cuando se requiere dar continuidad a dos tramos, el traslape mínimo reglamentario en México para este tipo de acero es de 40 a 50 cm. Los amarres se ejecutan con alambre recocido #18, asegurando que las cuatro varillas longitudinales queden firmemente sujetas.

• Separación: Se deben instalar "pollos" o silletas de concreto/plástico cada metro para garantizar que el acero no toque la cimbra. Un recubrimiento mínimo de 2.5 cm es esencial para proteger el acero de la carbonatación futura.

Verificación Técnica antes del Colado

El Director Responsable de Obra (DRO) o el supervisor debe realizar una última inspección. Se verifica que no haya presencia de aceites (usados a veces para lubricar cimbras) sobre el acero, ya que el aceite es el enemigo número uno de la adherencia. Se revisa la estabilidad del armado: si al mover el castillo este oscila excesivamente, se deben añadir vientos o puntales temporales. La armex limpieza final debe ser validada visualmente; la superficie debe estar libre de lodo o polvo acumulado por el viento.

Listado de Materiales

La siguiente tabla detalla los insumos necesarios para la correcta ejecución del refuerzo, incluyendo los elementos de limpieza fundamentales para la durabilidad.

Cantidades y Rendimientos de Materiales

El cálculo de rendimientos es vital para la presupuestación en 2025, considerando las mermas naturales de la obra en México.

Análisis de Precio Unitario (APU) - Ejemplo Detallado

Presentamos una estimación proyectada para 2025 de un metro lineal de castillo de confinamiento (15x20 cm), asumiendo el uso de Armex 15x20-4 y procesos de limpieza técnica. Advertencia: Estos costos son aproximados y están sujetos a variaciones por inflación, precios de los combustibles y fluctuaciones regionales en México.

El Precio Unitario Final (incluyendo un 20% de indirectos y utilidad) se situaría en aproximadamente $349.18 MXN por metro lineal antes de IVA..

Normativa, Permisos y Seguridad: Construye con Confianza

Edificar en México requiere el estricto cumplimiento de marcos legales que han sido robustecidos tras las experiencias sísmicas recientes. El uso de acero electrosoldado no exime de estas responsabilidades.

Normas Oficiales Mexicanas (NOM) Aplicables

El acero Armex y sus procesos asociados se rigen principalmente por Normas Mexicanas (NMX) emitidas bajo el amparo de CANACERO:

• NMX-B-456-CANACERO-2017: Esta es la norma específica para armaduras electrosoldadas de alambre de acero para castillos y dalas. Establece los parámetros de resistencia a la tensión, límites de fluencia (fy​) y la calidad mínima de los puntos de soldadura.

• NMX-B-455-CANACERO-2021: Aplica para armaduras de sección triangular, utilizadas frecuentemente en viguetas y refuerzos de flexión.

• NMX-B-253-CANACERO-2020: Define las especificaciones del alambre de acero liso o corrugado que sirve de materia prima para el Armex.

• NOM-031-STPS-2011: Norma de seguridad para la industria de la construcción, que dicta las medidas de protección personal y colectiva necesarias en el sitio de trabajo.

¿Necesito un Permiso de Construcción?

Cualquier obra nueva, ampliación o remodelación que afecte elementos estructurales requiere una Licencia de Construcción ante la Dirección de Obras Públicas o Desarrollo Urbano del municipio correspondiente.

• Manifestación de Construcción: Para obras menores (remodelaciones superficiales), suele bastar con un aviso. Sin embargo, el uso de castillos y dalas implica una intervención estructural.

• Director Responsable de Obra (DRO): En edificaciones de cierta magnitud (generalmente > 60 m²), es obligatoria la contratación de un DRO. Este profesional es el garante legal ante el ayuntamiento de que el acero cumple con la armex limpieza requerida y que el diseño estructural es apto para la zona sísmica.

• Costos de Trámites: Para 2025, se estima que los permisos pueden representar entre el 1% y el 5% del costo total de la obra, dependiendo de la zona habitacional (Residencial vs. Popular).

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

La manipulación de acero prefabricado y el proceso de armex limpieza exigen precauciones específicas:

1. Guantes de Carnaza: Para evitar cortes con las rebabas del acero o quemaduras por fricción al manipular los tramos de 6 metros.

2. Protección Ocular (Goggles): Indispensables durante la limpieza mecánica con carda o cepillo para evitar que esquirlas de óxido penetren en los ojos.

3. Mascarilla N95: Necesaria durante la limpieza de óxido seco y la aplicación de químicos desoxidantes volátiles.

4. Botas con Casquillo de Acero: Para proteger los pies de caídas accidentales de tramos pesados o herramientas.

5. Casco de Seguridad: Protección contra impactos de materiales durante las maniobras de izaje y colocación.

Costos Promedio para diferentes regiones de México (Norte, Occidente, Centro, Sur)

El precio del acero es altamente sensible a la logística y la cercanía con las plantas productoras (ubicadas principalmente en el Norte y Bajío). Proyecciones estimadas para 2025 (Costo por tramo de 6m de Armex 15x20-4).

. Nota: Estos valores representan el costo del material en distribuidor y no incluyen instalación.

Usos Comunes en la Construcción

El Armex ha democratizado el acceso a estructuras seguras en México, encontrando aplicaciones en diversos frentes de la obra residencial.

Castillos de Confinamiento Vertical

Es el uso por excelencia. Se colocan en las esquinas de los muros, en las intersecciones y a distancias no mayores a 4 metros (según el tipo de block). Su función es absorber los esfuerzos de tensión y evitar que el muro de mampostería colapse ante un sismo, funcionando como el "marco" de un cuadro.

Dalas de Desplante y Cimentación

En el desplante, las armex para dalas se instalan sobre la zapata corrida o el cimiento de piedra. Este elemento sirve para recibir las cargas de los muros y distribuirlas uniformemente, además de funcionar como una barrera contra la humedad del subsuelo.

Dalas de Cerramiento (Cadenas de Amarre)

Ubicadas en la parte superior de los muros, estas dalas cierran el ciclo de confinamiento. Conectan todos los castillos verticales y proporcionan una superficie nivelada y resistente para el apoyo de la losa de entrepiso o azotea. Aquí, el correcto amarre con los castillos es vital para la continuidad estructural.

Refuerzo de Vanos (Cejas de Ventanas y Puertas)

Se utilizan tramos de Armex para enmarcar las aberturas de puertas y ventanas. Esto evita que las concentraciones de esfuerzos en las esquinas de los huecos generen grietas diagonales, un problema estético y estructural muy común en la autoconstrucción mexicana.

Errores Frecuentes y Cómo Evitarlos

La mala praxis en el uso de prefabricados es la causa número uno de patologías en la edificación mexicana.

• Uso en Elementos de Carga Principal: El error más grave es sustituir columnas de carga (que soportan trabes o claros grandes) con Armex. El Armex está diseñado solo para confinamiento. Usarlo en columnas puede provocar pandeo o colapso estructural repentino.

• Omisión de la armex limpieza: Colar acero con lodo o óxido descascarado impide la transferencia de esfuerzos. El acero simplemente "desliza" dentro del concreto, perdiendo toda su efectividad.

• Falta de Recubrimiento: Dejar el acero pegado a la cimbra expone el metal a la humedad. En pocos años, el acero se oxida, aumenta su volumen (se "esponja") y revienta el concreto, un fenómeno conocido como estallamiento por corrosión.

• Corte de Estribos: Algunos maestros de obra cortan los estribos para "ajustar" el Armex a muros más delgados. Esto anula la resistencia al cortante del elemento y es técnicamente inaceptable.

Checklist de Control de Calidad

Antes de autorizar el vaciado del concreto, verifique minuciosamente:

• [ ] Certificación: El material cuenta con el marcado de grado 60 (DA60) y cumple NMX.

• [ ] Limpieza: Superficie libre de escamas de óxido, lodo, aceite o pintura (armex limpieza completa).

• [ ] Verticalidad/Nivel: Castillos plomeados y dalas a nivel según hilos guía.

• [ ] Anclaje y Traslapes: Patas de anclaje de 20 cm y traslapes de 50 cm bien amarrados.

• [ ] Recubrimientos: Presencia de separadores (pollos) de 2.5 cm en todas las caras.

• [ ] Integridad: Estribos soldados correctamente; no hay puntos de soldadura rotos durante el acarreo.

Mantenimiento y Vida Útil: Protege tu Inversión

Plan de Mantenimiento Preventivo

Aunque el acero queda embebido en el concreto, su mantenimiento es "invisible" y preventivo. Consiste en asegurar la impermeabilidad de los elementos. Se recomienda aplicar selladores o pinturas acrílicas en las caras exteriores de castillos y dalas que den a la calle o a zonas húmedas (jardines, baños), evitando que el agua penetre hacia el acero a través de microfisuras del concreto.

Durabilidad y Vida Útil Esperada en México

En climas áridos (como Monterrey o Chihuahua), un elemento bien construido con Armex puede superar los 60 años de vida útil. Sin embargo, en zonas costeras (como Veracruz, Mérida o Cancún), la agresividad del ambiente marino (cloruros) puede reducir esta vida a 20 años si no se cuida la armex limpieza y se utiliza un concreto de alta resistencia (fc′​≥250 kg/cm2) con aditivos inhibidores de corrosión.

Sostenibilidad e Impacto Ambiental

El uso de sistemas optimizados como el Armex reduce significativamente la huella de carbono de la obra al minimizar el desperdicio de acero. Además, el acero en México es uno de los materiales con mayor tasa de reciclaje; al final de la vida útil de una edificación, el acero de refuerzo puede ser recuperado y fundido para crear nuevos perfiles, fomentando la economía circular en la industria nacional.

Preguntas Frecuentes (FAQ)

¿Se puede limpiar el Armex con refresco de cola o limón como dicen algunos remedios caseros?

Aunque el ácido cítrico o fosfórico presente en estos productos puede remover algo de óxido, no es un método profesional ni controlado. Lo ideal es usar un desoxidante fosfatizante industrial que garantice la pasivación del metal sin dejar residuos orgánicos (azúcares) que atraigan plagas o dañen el concreto.

¿Cuál es la diferencia entre Armex 15x20-3 y 15x20-4?

El número final (3 o 4) indica la cantidad de varillas longitudinales. El de 4 varillas es el estándar para castillos y dalas de carga, mientras que el de 3 varillas (sección triangular) se utiliza principalmente en refuerzos de flexión o elementos secundarios según NMX-B-455-CANACERO-2021.

Mi Armex está muy oxidado, ¿todavía sirve?

Si al cepillarlo notas que la varilla ha perdido grosor (diámetro), el material debe ser rechazado. La norma ASTM permite hasta un 6% de pérdida de masa; más allá de eso, la seguridad estructural se ve comprometida.

¿Cuánto tiempo tengo para colar después de limpiar el Armex?

Una vez realizada la armex limpieza y aplicado el fosfatizante, se recomienda colar en un lapso no mayor a 48 horas para evitar que una nueva capa de óxido se forme debido a la humedad ambiental.

¿El Armex resiste sismos?

Sí, cuando se usa correctamente como elemento de confinamiento de muros. Su alta resistencia a la fluencia (6,000 kg/cm2) ayuda a absorber la energía del movimiento telúrico, siempre que el diseño estructural haya sido realizado por un profesional.

¿Puedo soldar el Armex en obra?

No se recomienda soldar el Armex en sitio de manera artesanal (con electrodo), ya que el calor excesivo de la soldadura de arco debilita el acero laminado en frío. Las uniones deben ser siempre mediante amarres con alambre recocido.

¿Por qué el Armex se oxida más rápido que la varilla normal?

Debido a que el acero del Armex es laminado en frío, su microestructura superficial es más susceptible a la oxidación atmosférica en comparación con la varilla laminada en caliente. Por ello, la armex limpieza es un paso aún más crítico que en el acero tradicional.

Videos Relacionados y Útiles

Cómo funciona la solución fosfatizante

Demostración técnica de la remoción química de óxido en acero de construcción.

Preparación de metales con Black Inox

Tutorial sobre el uso de desengrasantes y desoxidantes en estructuras.

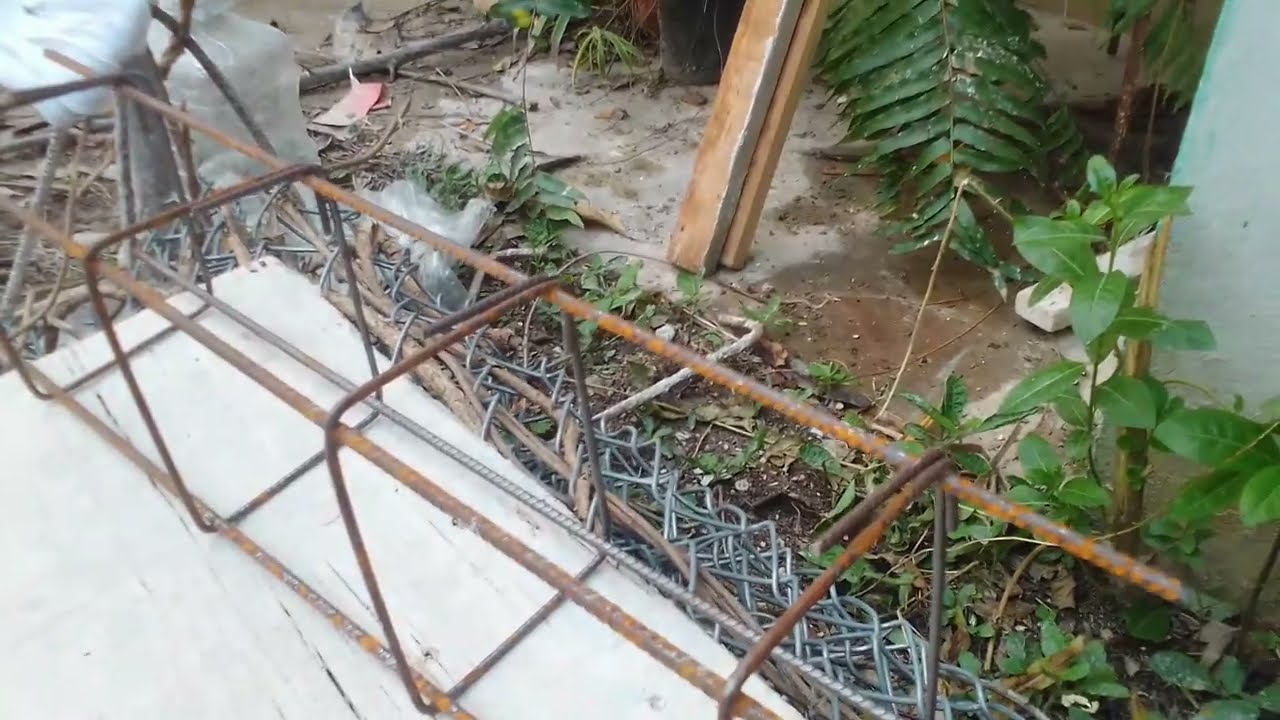

¿Realmente sirve el ARMEX en casas?

Análisis estructural comparativo entre Armex y varilla tradicional en México.

Conclusión

La integridad estructural de una edificación no es producto de la suerte, sino de la disciplina técnica. El sistema Armex ha demostrado ser una herramienta invaluable para la construcción eficiente en México, ofreciendo seguridad y economía cuando se aplica con rigor profesional. La armex limpieza emerge como el eslabón fundamental que asegura la longevidad del refuerzo, previniendo patologías prematuras y garantizando que el acero y el concreto trabajen como una sola unidad. Al enfrentar los retos constructivos de 2025, tanto profesionales como propietarios deben priorizar la calidad superficial del acero, el cumplimiento de las Normas Mexicanas y la supervisión técnica, asegurando que cada dala y castillo sea, verdaderamente, un guardián silencioso de la seguridad del hogar.

Glosario de Términos

• Estribo: Elemento transversal de acero (anillo) que confina las varillas longitudinales y resiste esfuerzos de cortante.

• Traslape: Longitud de superposición entre dos tramos de acero necesaria para transmitir los esfuerzos de tensión de una barra a otra.

• Sangría: Rebaje o canal practicado en el muro de mampostería para permitir el alojamiento y posterior colado de un castillo.

• Corrugado: Relieve superficial del acero diseñado para maximizar el anclaje mecánico con la pasta de cemento.

• Ductilidad: Capacidad de un material para deformarse plásticamente bajo tensión antes de llegar a la ruptura, esencial en zonas sísmicas.

• Carbonatación: Proceso químico por el cual el CO2 penetra en el concreto, reduce su pH y despasiva el acero, provocando corrosión.

• Fosfatizado: Aplicación de una solución ácida que crea una capa protectora de fosfato sobre el acero, mejorando la resistencia a la corrosión y la adherencia.
