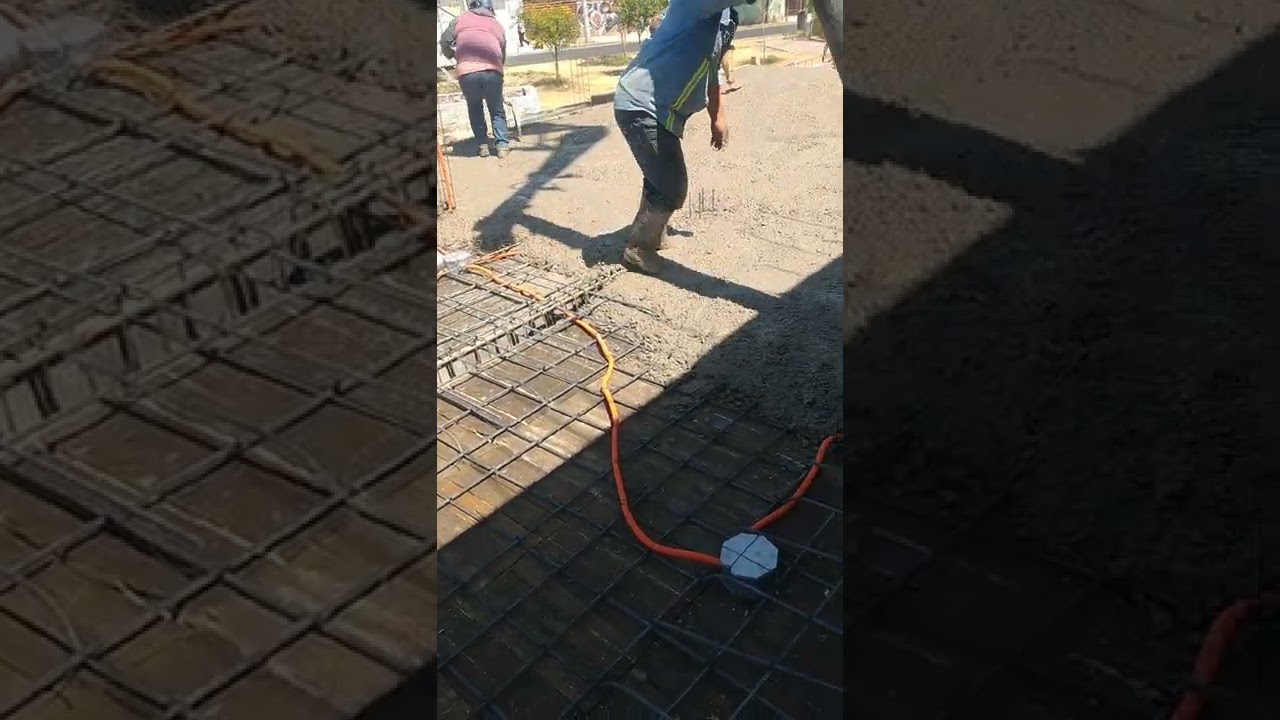

Concreto premezclado fùc 250 bombeado en zapatas, contratrabes, trabes de liga, dados, losas planas y muros de cimentación; incluye: vibrado, curado, acarreo 1a. estacion a 20 m.

La Cimentación a Prueba de Todo: Guía Completa de la Losa de Cimentación con Contratrabes

El guardián silencioso bajo tus pies: la estructura que decide el futuro de tu casa. Cuando se construye sobre terrenos complicados, la elección de la cimentación no es una opción, es una sentencia. En este escenario, la losa de cimentación con contratrabes se erige como un sistema de cimentación superficial monolítico, considerado uno de los más robustos y seguros en la ingeniería civil mexicana. Es la solución definitiva para garantizar la estabilidad a largo plazo de una edificación.

Para entender su funcionamiento, se puede usar una analogía simple: imagina un barco en el agua. Este sistema es como construir tu casa sobre un 'barco' de concreto rígido; la losa es el casco y las contratrabes son las costillas internas que le dan una rigidez inmensa, permitiéndole 'flotar' sobre suelos blandos y prevenir que la estructura se 'rompa' debido a hundimientos desiguales, conocidos técnicamente como asentamientos diferenciales. Esta cimentación actúa como una única placa que distribuye el peso total del edificio de manera uniforme sobre una gran superficie, reduciendo la presión sobre el terreno. Es, por tanto, la solución ideal para terrenos de baja capacidad portante, como las arcillas expansivas o los rellenos no controlados. Esta guía completa explorará a fondo su proceso constructivo, los detalles cruciales del armado de acero de refuerzo, y un análisis transparente del costo por m² de este sistema en México para el año 2025.

Tipos de Cimentaciones: ¿Cuándo Elegir una Losa con Contratrabes?

En México, la elección del tipo de cimentación depende fundamentalmente de dos factores: las características del suelo y la magnitud de las cargas del edificio. No todas las cimentaciones son iguales, y seleccionar la incorrecta puede tener consecuencias catastróficas. A continuación, se comparan los sistemas más comunes para entender dónde encaja nuestra solución robusta.

Zapatas Aisladas y Corridas: Para Suelos Buenos y Cargas Moderadas

Las zapatas son la cimentación superficial más común y económica en México. Las zapatas aisladas son bases de concreto individuales bajo cada columna, mientras que las zapatas corridas son franjas continuas de concreto bajo los muros de carga. Su uso es ideal para construcciones ligeras (viviendas de uno o dos niveles) y, de manera indispensable, sobre terrenos con buena capacidad de carga, como tepetate consolidado, roca o suelos granulares densos. Su principal desventaja es su vulnerabilidad a los asentamientos diferenciales en suelos heterogéneos.

Losa de Cimentación Plana (Losa Flotante): Para Cargas Ligeras en Suelos Regulares

Una losa de cimentación plana es una placa de concreto armado de espesor constante que cubre toda la superficie de la construcción. Es un paso adelante en robustez con respecto a las zapatas, ya que distribuye la carga de manera más uniforme. Se utiliza en suelos con capacidad portante regular o cuando las cargas son ligeras y bien distribuidas. Sin embargo, carece de la rigidez necesaria para soportar cargas puntuales muy pesadas o para evitar la deformación en terrenos muy blandos o con estratificaciones desiguales.

Losa de Cimentación con Contratrabes: La Solución Robusta para Suelos Malos o Cargas Fuertes

Este sistema es la evolución de la losa plana. Al integrar una retícula de vigas de concreto armado (las contratrabes) que se cuelan de forma monolítica con la losa, se crea una estructura increíblemente rígida. Esta rigidez le permite "puentear" las zonas más débiles del subsuelo y distribuir las cargas pesadas de columnas y muros sobre toda el área. Es la elección obligada cuando el estudio de mecánica de suelos revela una terreno de baja capacidad portante, como las arcillas del Valle de México, o para edificios de varios niveles que concentran grandes cargas en puntos específicos. Su principal función es anular el riesgo de asentamientos diferenciales.

Pilotes y Pilas de Cimentación: Para Cargas Extremas o Suelos Inviables (Cimentación Profunda)

Cuando la capa de suelo resistente se encuentra a gran profundidad, las cimentaciones superficiales no son viables. En estos casos, se recurre a cimentaciones profundas como pilotes o pilas. Estos son elementos (columnas de concreto y acero) que se hincan o excavan hasta alcanzar un estrato firme, transmitiendo la carga del edificio directamente a esa capa profunda y resistente. Son la solución para rascacielos, puentes o en los peores escenarios geotécnicos, pero su costo y complejidad son considerablemente mayores que los de cualquier losa de cimentación.

Proceso Constructivo de una Losa de Cimentación con Contratrabes

La ejecución de este tipo de cimentación requiere precisión técnica y un seguimiento riguroso de los planos estructurales. Cada paso es fundamental para garantizar la integridad y durabilidad de toda la edificación.

Paso 1: El Estudio de Mecánica de Suelos (Indispensable)

Antes de mover un solo gramo de tierra, es obligatorio por normativa y por sentido común realizar un estudio geotécnico. Un ingeniero especialista tomará muestras del subsuelo para analizar su estratigrafía, capacidad portante, compresibilidad y nivel freático. Este informe no es una recomendación, es la base sobre la cual el ingeniero estructural diseñará la cimentación: determinará la profundidad de desplante, el espesor de la losa, las dimensiones de las contratrabes y, crucialmente, la cantidad y distribución del acero de refuerzo. Omitir este paso es el error más grave en cualquier construcción y la causa principal de fallas estructurales.

Paso 2: Trazo y Excavación General y de Cepas para Contratrabes

Con los planos estructurales en mano, se realiza el trazo y nivelación, marcando sobre el terreno el perímetro de la losa y los ejes de las futuras contratrabes. Posteriormente, se procede con la excavación. Generalmente se utiliza una retroexcavadora para retirar el volumen principal de tierra hasta alcanzar la profundidad de desplante especificada. Luego, se excavan zanjas más profundas y estrechas, llamadas cepas, siguiendo el trazo de los ejes de las contratrabes.

Paso 3: Colocación de la Plantilla de Concreto Pobre

Una vez alcanzados los niveles de excavación y compactado el fondo, se vierte una capa de 5 a 6 cm de concreto de baja resistencia (f′c=100 kg/cm2), conocida como plantilla. Esta capa no tiene una función estructural. Sus objetivos son: crear una superficie de trabajo limpia y nivelada, evitar que el acero de refuerzo entre en contacto con el suelo (lo que provocaría corrosión) y prevenir que el terreno absorba el agua de la mezcla del concreto estructural, lo cual debilitaría su resistencia final.

Paso 4: Habilitado y Armado del Acero de Refuerzo de las Contratrabes

Este es uno de los pasos más críticos. Las "canastas" o armaduras de acero para las contratrabes se habilitan siguiendo al pie de la letra los planos. Se cortan y doblan las varillas longitudinales y los estribos (anillos de alambrón o varilla delgada). Estas piezas se amarran firmemente con alambre recocido y se colocan dentro de las cepas. Es fundamental usar "calzas" o "silletas" (pequeños bloques de concreto) para separar la armadura de la plantilla, garantizando así el recubrimiento mínimo de concreto que protegerá al acero.

Paso 5: Habilitado y Armado del Acero de la Losa (Lecho Inferior y Superior)

Sobre la plantilla y las contratrabes ya armadas, se coloca la doble parrilla de acero de la losa. Primero, se arma el lecho inferior, una malla de varillas en ambas direcciones, amarrada a las varillas superiores de las contratrabes. Luego, usando separadores de acero llamados "caballos" o "bayonetas", se monta el lecho superior, una segunda malla idéntica a la primera. Esta doble parrilla es esencial para que la losa pueda resistir los esfuerzos de flexión tanto hacia arriba (reacción del terreno) como hacia abajo (cargas de la estructura).

Paso 6: Instalación de Instalaciones Hidrosanitarias (Ahogadas)

Este es un punto de no retorno. Todas las tuberías de drenaje, agua potable y ductos eléctricos que deban pasar por debajo del piso terminado deben ser instaladas, fijadas en su posición exacta y probadas antes del colado. Cualquier error en esta fase es extremadamente costoso de reparar una vez que el concreto ha endurecido, ya que implicaría demoler parte de la cimentación.

Paso 7: Colado Monolítico del Concreto (Contratrabes y Losa en una sola exhibición)

El término "monolítico" es la clave del éxito de este sistema. El concreto estructural (usualmente de resistencia f′c=250 kg/cm2 o superior) debe ser vertido en una sola operación continua, llenando simultáneamente las cepas de las contratrabes y toda el área de la losa hasta su espesor final. Realizar el colado en dos etapas (primero las vigas y luego la losa) crea una "junta fría", un plano de debilidad que impide que la losa y las contratrabes trabajen como una sola pieza, comprometiendo la integridad estructural del diseño. Durante el colado, es indispensable el uso de un vibrador de concreto para eliminar el aire atrapado y asegurar que la mezcla llene todos los rincones, evitando la formación de "hormigueros" o coqueras.

Paso 8: Curado del Concreto

Una vez que el concreto ha sido colado y ha comenzado a fraguar, no se debe dejar que se seque rápidamente. El curado es el proceso de mantener la superficie del concreto húmeda durante al menos los primeros 7 días. Esto se logra regándolo con agua varias veces al día o cubriéndolo con plásticos para retener la humedad. Un curado adecuado es vital para que el concreto alcance la resistencia de diseño especificada por el ingeniero; un mal curado resulta en una cimentación débil y agrietada.

Listado de Materiales y Equipo Esencial

Para llevar a cabo la construcción de una losa de cimentación con contratrabes, se requiere una lista específica de materiales y equipo. La siguiente tabla resume los componentes esenciales.

Cantidades y Rendimientos: Cuantificación de Concreto y Acero

Estimar las cantidades de los materiales principales es clave para elaborar un presupuesto preliminar. Aunque el cálculo definitivo siempre debe provenir del ingeniero estructural, se pueden usar las siguientes reglas generales.

Cuantificación de Concreto por m²

Para estimar el volumen de concreto por metro cuadrado de cimentación, se deben sumar dos componentes: el volumen de la losa y el volumen proporcional de las contratrabes. Por ejemplo, para una losa de 12 cm de espesor con contratrabes de 30x60 cm separadas a cada 3 metros:

• Volumen de la Losa: 1 m2×0.12 m de espesor=0.12 m3

• Volumen de Contratrabes (proporcional): (0.30 m de ancho×0.60 m de peralte)/3 m de separacioˊn=0.06 m3

• Volumen Total por m²: 0.12 m3+0.06 m3=0.18 m3

A este total se le suele agregar un 5% de desperdicio, resultando en aproximadamente 0.19 m³ de concreto por cada m² de superficie de losa.

Cuantificación de Acero (kg/m²)

La cantidad de acero, conocida como "cuantía de acero", es una de las variables más importantes y depende directamente de las exigencias del cálculo estructural. No existe un número fijo, pero para proyectos residenciales en México, el ratio suele oscilar entre 35 y 70 kg/m². Un valor de 35 kg/m² podría corresponder a un suelo relativamente competente, mientras que 70 kg/m² o más sería necesario para suelos muy blandos o edificaciones con cargas muy altas. Este rango demuestra cómo el resultado del estudio de suelos impacta directamente en el costo de los materiales.

Análisis de Precio Unitario (APU) - Losa de Cimentación con Contratrabes

A continuación, se presenta un Análisis de Precio Unitario (APU) detallado como ejemplo, proyectando los costos para el año 2025. Este análisis considera 1 m² de losa de cimentación de 15 cm de espesor, con contratrabes de 30x50 cm a cada 3 m.

Advertencia: Los siguientes costos son una estimación para 2025 basados en datos de 2024 y proyecciones de inflación. Son una referencia y pueden variar significativamente según la región de México, la disponibilidad de materiales, la logística y las condiciones específicas del proyecto.

Normativa, Permisos y Seguridad: Construye con Confianza

Construir una cimentación es una de las mayores responsabilidades en una obra. No solo se trata de seguir un proceso, sino de cumplir con un marco normativo y de seguridad estricto que garantiza la vida útil de la edificación y la seguridad de sus ocupantes.

Normas Técnicas Complementarias (NTC) para Diseño de Cimentaciones

En México, y de forma particularmente rigurosa en la Ciudad de México, el diseño de cualquier cimentación está regulado por las Normas Técnicas Complementarias (NTC) para Diseño y Construcción de Cimentaciones, que forman parte del Reglamento de Construcciones local. Estas normas son de carácter obligatorio y establecen los criterios mínimos de seguridad. Dictan, entre otras cosas, la obligatoriedad de realizar un estudio de mecánica de suelos, definen los factores de carga y de resistencia para el diseño estructural, y establecen los límites de asentamientos permisibles para evitar daños a la estructura y a las edificaciones vecinas.

Permiso de Construcción y Firma del DRO/CSE (¡Obligatoratorio!)

Una losa de cimentación con contratrabes es un elemento estructural mayor que no puede, bajo ninguna circunstancia legal, construirse sin un permiso o licencia de construcción emitido por la autoridad municipal o de la alcaldía correspondiente. Para obtener este permiso, es indispensable presentar una memoria de cálculo y un juego de planos estructurales completos. Estos documentos deben estar firmados por un Director Responsable de Obra (DRO), quien es un profesional certificado que asume la responsabilidad legal de que el diseño y la construcción cumplen con toda la normativa vigente. En muchos casos, dependiendo del tamaño y tipo de estructura, también se requiere la firma de un Corresponsable en Seguridad Estructural (CSE).

Seguridad y EPP Durante la Excavación y Armado

El trabajo en cimentaciones conlleva riesgos significativos que deben ser mitigados con el uso adecuado de Equipo de Protección Personal (EPP) y prácticas seguras. El EPP mínimo indispensable incluye:

• Casco de seguridad para proteger contra la caída de objetos.

• Botas de seguridad con casquillo de acero y, preferiblemente, plantilla anti-perforación para proteger contra clavos y varillas.

• Guantes de carnaza o de alta resistencia para manipular el acero de refuerzo, que tiene bordes filosos y puede causar cortes severos.

Además, durante la fase de excavación, se debe prestar especial atención a la estabilidad de los taludes de las cepas para prevenir derrumbes, especialmente en suelos poco cohesivos o después de lluvias.

Costo Promedio por m² de Losa de Cimentación en México (Estimación 2025)

El costo de construcción en México no es uniforme; varía considerablemente según la región debido a diferencias en los costos de mano de obra, logística de materiales y la demanda del mercado local. La siguiente tabla ofrece una estimación de los costos de mercado para diferentes tipos de cimentación por metro cuadrado, proyectados para 2025.

Usos Comunes del Sistema de Losa con Contratrabes

Este sistema de cimentación no es para todos los proyectos. Su uso se justifica en escenarios específicos donde otras soluciones más sencillas serían insuficientes o inseguras.

Construcción en Suelos Blandos o Arcillosos (Ej. Valle de México)

Los suelos lacustres, como los que predominan en gran parte de la Ciudad de México (Zona III según las NTC), son altamente compresibles y tienen una capacidad de carga muy baja. Construir con zapatas en estas condiciones es inviable. La losa con contratrabes se convierte en la solución estándar para distribuir las cargas del edificio sobre una superficie lo suficientemente grande como para que la presión ejercida sobre el suelo sea admisible, evitando así hundimientos severos.

Cimentación para Edificios de Varios Niveles

Una casa de uno o dos pisos puede transmitir sus cargas de manera relativamente uniforme. Sin embargo, un edificio de tres o más niveles concentra cargas muy elevadas en los puntos donde se apoyan las columnas. Una losa con contratrabes funciona como una retícula rígida que recibe estas cargas puntuales y las redistribuye eficazmente a lo largo y ancho de toda la cimentación, funcionando como una zapata gigante que abarca todo el edificio.

Proyectos con Cargas Pesadas o Separación Grande entre Columnas

En diseños arquitectónicos que contemplan grandes espacios abiertos, la distancia entre columnas (claros) aumenta. Una losa plana simple se deformaría (flecharía) excesivamente en el centro de estos claros. Las contratrabes actúan como vigas peraltadas que le otorgan a la losa la capacidad de salvar estas grandes distancias sin deformarse, manteniendo la integridad estructural y evitando la fisuración de los pisos superiores.

Prevención de Asentamientos Diferenciales en Terrenos Inestables

Esta es quizás su aplicación más importante. Un terreno puede ser no homogéneo; por ejemplo, una parte puede ser firme y otra ser un relleno mal compactado. Con zapatas, cada parte de la casa se hundiría a un ritmo diferente, lo que torcería la estructura y provocaría grietas severas en muros y techos. La gran rigidez de la losa con contratrabes obliga a que toda la construcción se asiente de manera uniforme, como una sola unidad, eliminando los peligrosos asentamientos diferenciales.

Errores Frecuentes al Construir esta Cimentación y Cómo Evitarlos

Una cimentación mal ejecutada pone en riesgo la inversión total y la seguridad de una edificación. Conocer los errores más comunes es el primer paso para prevenirlos.

Error 1: Construir Sin un Estudio de Mecánica de Suelos Previo

Es el error más grave y la causa raíz de la mayoría de las fallas estructurales en cimentaciones. Diseñar una cimentación sin conocer las propiedades del suelo es como recetar un medicamento sin diagnosticar al paciente. Puede llevar a un diseño insuficiente que colapsará o a un sobrediseño innecesariamente costoso. La única solución es la prevención: siempre se debe contratar a un geotecnista antes de iniciar el diseño estructural.

Error 2: Armado Incorrecto del Acero (Falta de bastones, ganchos o traslapes)

El acero de refuerzo es el esqueleto que le da resistencia a la tensión al concreto. Errores como longitudes de traslape insuficientes, omisión de ganchos en las esquinas de los estribos, o no colocar los refuerzos adicionales (bastones) en zonas de alto esfuerzo (cerca de columnas) debilitan fatalmente la estructura. La solución es una supervisión estricta durante la fase de habilitado y armado, verificando que cada varilla y cada amarre coincidan con lo especificado en los planos estructurales.

Error 3: No Calzar Correctamente el Acero (Falta de Recubrimiento)

Si el acero de refuerzo toca la plantilla de concreto o la cimbra, no quedará completamente embebido en el concreto estructural. Este mínimo recubrimiento (generalmente de 5 a 7.5 cm) es la barrera que protege al acero de la humedad y los agentes químicos del suelo. Sin él, el acero se corroe, se expande y fractura el concreto desde adentro, un proceso destructivo conocido como "cáncer del concreto". La solución es simple y barata: usar suficientes "calzas" o "silletas" para levantar toda la parrilla de acero.

Error 4: Mal Vibrado del Concreto (Deja "Hormigueros" en las Contratrabes)

El concreto fresco debe ser vibrado para eliminar las burbujas de aire y asegurar que la mezcla se compacte y llene todos los espacios, especialmente en las zonas profundas y congestionadas de acero como las contratrabes. Un vibrado deficiente deja oquedades o "nidos de piedra", conocidos como hormigueros, que son puntos de extrema debilidad estructural y vías de acceso para la humedad. La solución es el uso sistemático de un vibrador de concreto por personal capacitado durante todo el proceso de colado.

Checklist de Control de Calidad

Antes de autorizar el colado del concreto, se debe realizar una inspección final rigurosa. Este checklist resume los puntos críticos a verificar.

Verificación de Excavación: El nivel de desplante y las dimensiones de las cepas son correctos.

Se debe comprobar con un nivel topográfico que la profundidad de la excavación general y de las cepas corresponde exactamente a lo indicado en los planos. Las dimensiones (ancho y largo) de las cepas también deben ser verificadas.

Verificación de Armado: El diámetro, cantidad y separación del acero en losa y contratrabes coincide 100% con el plano estructural.

Se debe realizar una inspección visual y con cinta métrica de toda la armadura. Esto incluye contar el número de varillas longitudinales, medir la separación entre estribos en las contratrabes y la separación de las varillas en ambas parrillas de la losa.

Verificación de Instalaciones: Todas las tuberías hidrosanitarias están instaladas, fijas y probadas (para evitar fugas futuras).

Asegurarse de que todas las preparaciones para drenaje, agua y electricidad estén en su lugar, firmemente sujetas para que no se muevan durante el colado, y que las tuberías de agua hayan sido sometidas a una prueba de presión para detectar fugas.

Verificación de Limpieza y Recubrimiento: La cimbra y el acero están limpios, y las calzas garantizan el recubrimiento de concreto.

La zona a colar debe estar libre de basura, tierra, hojas o cualquier contaminante. El acero debe estar limpio de lodo o aceite. Y lo más importante, se debe verificar que existan suficientes calzas para garantizar la separación mínima entre el acero y el suelo/cimbra en toda la extensión de la cimentación.

Mantenimiento y Vida Útil: Protege tu Inversión

Una vez construida, la cimentación es un elemento que queda oculto, pero su longevidad depende de cuidados indirectos y de un diseño y ejecución correctos.

Plan de Mantenimiento Preventivo

La cimentación en sí, al estar enterrada y protegida, no requiere un mantenimiento directo. Sin embargo, su estabilidad a largo plazo depende de mantener constantes las condiciones del suelo que la rodea. El principal enemigo es el agua. Por lo tanto, el mantenimiento preventivo se centra en:

• Gestión del agua superficial: Asegurar que el terreno alrededor de la casa tenga pendientes adecuadas para alejar el agua de lluvia de la cimentación.

• Mantenimiento de drenajes: Mantener limpios y funcionales los sistemas de drenaje pluvial y sanitario para evitar fugas que puedan saturar el suelo cercano a la cimentación.

• Control de la vegetación: Evitar plantar árboles de raíces invasivas muy cerca de la estructura, ya que pueden absorber grandes cantidades de agua del subsuelo y provocar cambios de volumen en el terreno.

Durabilidad y Vida Útil Esperada

Una losa de cimentación con contratrabes, diseñada y construida correctamente siguiendo la normativa y los más altos estándares de calidad, es una de las partes más duraderas de una edificación. Al ser una estructura masiva de concreto armado protegida de los elementos, su vida útil esperada es la misma que la del edificio que soporta, que puede ser de 50 a más de 100 años.

Sostenibilidad e Impacto Ambiental

No se puede negar el alto impacto ambiental asociado a la producción de cemento y acero, los dos componentes principales de este sistema. Sin embargo, la sostenibilidad debe analizarse desde una perspectiva de ciclo de vida. La extrema durabilidad y resiliencia de esta cimentación previene fallas estructurales. Evitar reparaciones mayores, recimentaciones o, en el peor de los casos, la demolición y reconstrucción de un edificio, representa un ahorro inmenso de recursos materiales, energía y generación de residuos a largo plazo. En este sentido, invertir en una cimentación robusta es una decisión sostenible.

Preguntas Frecuentes (FAQ)

¿Cuánto cuesta el m2 de una losa de cimentación con contratrabes?

En México, una estimación para 2025 sitúa el costo entre $2,600 y $3,500 MXN por m². Este precio varía significativamente dependiendo de la región del país, el costo local de los materiales y, sobre todo, la cantidad de acero de refuerzo que especifique el cálculo estructural basado en el estudio de suelos.

¿Qué es una contratrabe y para qué sirve?

Una contratrabe es una viga de concreto armado que se integra en la cimentación y se cuela al mismo tiempo que la losa. Su función principal es aportar una enorme rigidez al conjunto, conectar las cargas de las columnas y muros, y permitir que toda la cimentación actúe como una sola pieza rígida para evitar que la casa se agriete por hundimientos desiguales del terreno.

¿Cuándo es necesario usar este tipo de cimentación?

Es indispensable en terrenos de baja capacidad portante (como suelos blandos, arcillosos o rellenos no controlados), para edificios de varios pisos que concentran cargas pesadas, o cuando el objetivo principal es prevenir los asentamientos diferenciales en terrenos de calidad no uniforme.

¿Qué es más caro, zapatas corridas o losa de cimentación?

Generalmente, una losa de cimentación con contratrabes es significativamente más cara que las zapatas corridas. La losa requiere un volumen mucho mayor de concreto y una cantidad considerablemente más alta de acero. Sin embargo, la elección no se basa en el costo, sino en la necesidad técnica que impone el tipo de suelo; usar zapatas donde se requiere una losa es una receta para el desastre.

¿Qué resistencia de concreto se usa para una losa de cimentación?

Para elementos estructurales críticos como una losa de cimentación, la resistencia mínima comúnmente especificada por los ingenieros en México es de f′c=250 kg/cm2. Esta resistencia garantiza la durabilidad y capacidad para soportar las cargas de diseño.

¿Qué es un "asentamiento diferencial"?

Es el fenómeno que ocurre cuando una parte de un edificio se hunde más que otra. Se puede imaginar una mesa con una pata en piso firme y otra en lodo; la mesa se inclinará y se torcerá. En una casa, esto causa tensiones internas que provocan grietas graves en muros, pisos y losas, comprometiendo la integridad de la estructura.

¿Se puede construir una casa de 2 o 3 pisos sobre esta losa?

Sí, de hecho, es una de sus aplicaciones ideales. Este sistema está diseñado para soportar las altas cargas concentradas que una estructura de varios niveles transmite a través de sus columnas y distribuirlas de manera segura y uniforme sobre el terreno.

Videos Relacionados y Útiles

Para una mejor comprensión del proceso constructivo, se recomiendan los siguientes recursos audiovisuales de constructores e ingenieros mexicanos.

Proceso Constructivo: Losa de Cimentación

Video de CEMEX México que muestra el proceso completo paso a paso, desde el trazo hasta el colado, ideal para una visión general.

Armado de Contratrabes en Losa de Cimentación

Un video corto y práctico que muestra cómo se montan y arman las canastas de acero de las contratrabes en las cepas antes del armado de la losa.

¿Qué es una Losa Monolítica?

Explicación clara de por qué el colado de trabes y losa se debe hacer en una sola exhibición para que funcione como una sola pieza estructural.

Conclusión

La elección de la cimentación es, sin duda, la decisión más crítica en el ciclo de vida de una edificación. A lo largo de esta guía, ha quedado claro que la losa de cimentación con contratrabes no es simplemente una opción más, sino una solución de ingeniería superior, diseñada específicamente para ofrecer la máxima estabilidad y seguridad en los terrenos más desafiantes. Su diseño monolítico y su inmensa rigidez la convierten en el sistema por excelencia para combatir los temidos asentamientos diferenciales.

Si bien su costo inicial es más elevado en comparación con sistemas tradicionales como las zapatas, este desembolso debe ser visto como una inversión directa en la seguridad estructural, la durabilidad a largo plazo y la protección del patrimonio. Optar por esta cimentación en un suelo que la requiere es la única forma de garantizar un futuro libre de costosas reparaciones, devaluación del inmueble y, lo más importante, riesgos para sus ocupantes. En definitiva, es la base sólida sobre la cual se construye la tranquilidad.

Glosario de Términos

Losa de Cimentación

Placa de concreto armado que cubre toda la superficie de una construcción para distribuir su peso de manera uniforme sobre el terreno.

Contratrabe

Viga de concreto armado que se construye de forma monolítica con la losa de cimentación para aumentar su rigidez y conectar los puntos de carga.

Asentamiento Diferencial

Hundimiento desigual de distintas partes de una cimentación, que provoca tensiones y daños estructurales en el edificio.

Estudio de Mecánica de Suelos

Análisis geotécnico profesional del terreno para determinar sus propiedades físicas y mecánicas, indispensable para el correcto diseño de la cimentación.

Capacidad Portante (del Suelo)

La máxima presión que el suelo puede soportar de forma segura sin fallar o deformarse excesivamente.

Acero de Refuerzo (Varilla)

Barras de acero corrugado que se colocan dentro del concreto para que este pueda resistir los esfuerzos de tensión y flexión.

Colado Monolítico

Proceso de verter el concreto de varios elementos estructurales (como la losa y las contratrabes) en una sola operación continua para que fragüen y funcionen como una única pieza estructural.
