Reduccion campana PVC-Ha hidraulico anger SI de 60 x 50 mm (2 3/8″ x 2″) RD 26, marca Tubos Flexibles . Incluye: limpieza y conexión a tuberia o válvula

El Enlace Invisible de la Presión: Todo sobre la reduccion campana pvc hidraulico en Redes Hidráulicas

El Guardián Silencioso de tu Presión: ¿Por qué arriesgar tu obra por una pieza de $30 pesos?

En la vasta y compleja red de infraestructura que compone el sector de la construcción en México, desde los desarrollos verticales de usos mixtos en corredores financieros como Reforma, hasta las soluciones de vivienda de autoconstrucción en las periferias urbanas en expansión, existen componentes que, pese a su aparente simplicidad, resultan fundamentales para la operatividad, seguridad y eficiencia energética de los sistemas. La reduccion campana pvc hidraulico es, sin lugar a duda, uno de estos protagonistas silenciosos pero indispensables. No se trata simplemente de un accesorio plástico moldeado por inyección; representa el punto crítico de intersección donde la ingeniería de fluidos teórica se encuentra con la realidad constructiva práctica, permitiendo la transición eficiente de caudales volumétricos y la gestión de presiones dinámicas sin sacrificar la integridad hidrostática de la red.

Definir la reduccion campana pvc hidraulico con precisión técnica requiere ir más allá de su geometría visible. Se trata de un accesorio de acoplamiento diseñado específicamente para unir dos tramos de tubería de poli(cloruro de vinilo) (PVC) no plastificado de distintos diámetros nominales en sistemas presurizados. A diferencia de otras conexiones que interrumpen el flujo abruptamente o generan turbulencias excesivas —como las reducciones tipo bushing insertadas—, la configuración geométrica de "campana" (donde el diámetro se reduce suavemente mediante un abocinamiento cónico o escalonado diseñado hidrodinámicamente) permite mantener un régimen de flujo laminar o transicional controlado. Esto minimiza drásticamente las pérdidas de carga por fricción localizadas, conocidas en la hidráulica aplicada como pérdidas menores (hL​), las cuales, acumuladas en una red extensa, pueden representar un costo energético significativo en los sistemas de bombeo. En el contexto mexicano de 2025, donde la eficiencia hídrica y energética son prioridades nacionales debido al estrés hídrico severo en regiones como el Valle de México y el norte árido, el uso correcto de estos componentes es vital para optimizar la carga hidráulica disponible y evitar fugas por fatiga de material.

La función específica de este componente es facilitar el cambio de diámetros en tuberías de presión —generalmente transitando de una línea principal de distribución (troncal) a ramales secundarios o acometidas domiciliarias— asegurando una continuidad no solo estructural, sino química. Al estar fabricada en resina de PVC virgen, este accesorio se integra al sistema mediante un proceso de cementado o soldadura química, creando una unión monolítica que, si se ejecuta bajo la normativa vigente, puede superar la vida útil del edificio mismo, estimada en más de 50 años. Su relevancia crítica radica en que los puntos de reducción son, por definición física (según el principio de Bernoulli), zonas de cambio de velocidad y presión; una reducción mal seleccionada o instalada se convierte en un punto de concentración de esfuerzos, susceptible a fenómenos destructivos como la cavitación, el golpe de ariete y, eventualmente, la fractura catastrófica del sistema.

A lo largo de esta guía exhaustiva, el lector transitará desde los fundamentos teóricos de la selección de materiales, discriminando entre las distintas cédulas y tipos de resina disponibles en el mercado nacional, hasta un análisis financiero y de costos detallado. Se presentarán proyecciones de costos para el año fiscal 2025, desglosando el precio de mercado de la reduccion campana pvc hidraulico, los insumos químicos necesarios y la mano de obra calificada, proporcionando una herramienta indispensable para la presupuestación precisa en un entorno económico fluctuante.

Opciones y Alternativas

La especificación correcta de un accesorio hidráulico no es una decisión trivial que deba dejarse al azar o a la disponibilidad inmediata en mostrador; depende de un análisis multivariable que incluye la presión de trabajo (PSI), la temperatura del fluido, la ubicación física de la instalación (enterrada, expuesta, empotrada) y el presupuesto de inversión (CAPEX). En el mercado mexicano actual, la diversidad de opciones para realizar una transición de diámetros es amplia, y entender las diferencias técnicas es obligación del proyectista o instalador.

Reducciones de PVC Hidráulico Cédula 40 vs. Cédula 80

La distinción más crítica al especificar una reduccion campana pvc hidraulico en territorio nacional es la clasificación por "Cédula" (Schedule), un estándar heredado de la normativa norteamericana (ASTM) que determina el espesor de pared del accesorio y, consecuentemente, su resistencia a la presión interna de ruptura y de trabajo.

La Cédula 40 (Standard) representa el estándar predominante para la construcción residencial, comercial ligera y de riego agrícola en México. Se caracteriza visualmente por su color blanco brillante y es dimensionalmente compatible con la tubería hidráulica métrica e inglesa comúnmente encontrada en ferreterías locales y grandes superficies de mejoramiento del hogar.

• Resistencia Mecánica: Es adecuada para presiones de trabajo que varían inversamente al diámetro, manejando típicamente hasta 600 PSI en diámetros pequeños (1/2" a 1"), reduciéndose progresivamente en diámetros mayores. Esta resistencia es más que suficiente para la presión de la red municipal (que rara vez excede los 70 PSI en tomas domiciliarias) y sistemas hidroneumáticos residenciales estándar.

• Aplicación de Mercado: Es la opción por defecto para redes de distribución de agua potable fría en viviendas de interés social y medio, sistemas de riego de jardines y albercas residenciales. Su costo competitivo la hace la opción preferente donde las presiones no son extremas.

Por otro lado, la Cédula 80 (Extra Heavy), identificable universalmente por su color gris oscuro, posee paredes significativamente más gruesas. Aunque el diámetro exterior es idéntico al de la Cédula 40 (lo que permite compatibilidad en la inserción de tubería de ambas cédulas en ciertas condiciones), el diámetro interior es menor debido al mayor espesor de pared, restringiendo ligeramente el área transversal de flujo pero aumentando masivamente la resistencia mecánica.

• Resistencia Superior: Está diseñada para soportar presiones extremas, picos de presión transitorios y, crucialmente, golpes de ariete severos que fracturarían una pieza de pared delgada. Es también más resistente al impacto físico externo y a la degradación química agresiva.

• Aplicación Industrial: En el contexto industrial mexicano —desde plantas de manufactura automotriz en el Bajío hasta complejos hoteleros de gran escala en la Riviera Maya—, se prefiere la Cédula 80 para líneas de proceso, sistemas de bombeo de alta presión y zonas donde la tubería está expuesta a tráfico o riesgo de daño físico. Su costo puede oscilar entre el doble o triple comparado con la Cédula 40, justificándose por la seguridad operativa.

Reducciones de Campana vs. Reducciones Bushing

Una confusión habitual y peligrosa en los mostradores de plomería y en las listas de materiales es la falta de distinción entre una reduccion campana pvc hidraulico y una reducción tipo Bushing (bujes). Aunque ambas cumplen la función básica de reducir diámetros, su comportamiento hidráulico y aplicación correcta son radicalmente distintos.

La Reducción Campana (Bell Reducer) se caracteriza por su geometría cónica alargada y su configuración de conexión tubo-a-tubo (Hembra-Hembra).

• Eficiencia de Flujo: Su diseño cónico permite una transición gradual de las líneas de corriente del fluido. Esto reduce significativamente la turbulencia, la separación de la capa límite y la pérdida de carga (caída de presión) en la unión (k value bajo). Es la opción técnica superior y obligatoria para líneas principales de conducción donde se desea conservar la energía del fluido.

• Instalación: Se instala linealmente, uniendo dos espigas de tubería. Existen variantes concéntricas (reducción alineada al eje central) y excéntricas (reducción alineada a una generatriz, ideal para mantener el nivel de arrastre en tuberías horizontales de succión y evitar la formación de bolsas de aire nocivas).

La Reducción Bushing (Casquillo), en contraste, es un inserto compacto, similar a un tapón perforado o una tuerca, con configuración Espiga-Campana (se inserta dentro de la campana de otro accesorio, como una Tee o un Cople, para recibir un tubo menor).

• Deficiencia Hidráulica: Al representar un cambio de diámetro abrupto (prácticamente un escalón a 90 grados), genera alta turbulencia, remolinos y una pérdida de fricción considerablemente mayor.

• Uso Restringido: Se prefiere estrictamente por razones de espacio en manifolds (cabezales) compactos o para reducir la salida de un accesorio (ej. convertir una Tee de 2" en una salida lateral de 1"). No se recomienda para reducciones en líneas principales de largo recorrido debido a la ineficiencia energética que provoca en el sistema de bombeo a largo plazo.

Alternativas en Otros Materiales (CPVC y Cobre)

Aunque el PVC hidráulico domina el mercado por su relación costo-beneficio, existen escenarios específicos en la construcción mexicana donde el uso de una reduccion campana pvc hidraulico no es técnicamente viable o está prohibido por norma.

CPVC (Policloruro de Vinilo Clorado): La diferencia química fundamental radica en la cloración adicional de la resina, que otorga una resistencia térmica superior. Mientras el PVC hidráulico comienza a perder rigidez mecánica y a deformarse plásticamente a partir de los 60°C (140°F), el CPVC mantiene sus propiedades hasta 82°C (180°F) o más. Si la línea está destinada a conducir agua caliente (salidas de boilers, líneas de retorno de recirculación, procesos industriales térmicos), es obligatorio el uso de reducciones de CPVC (color crema o amarillo claro). El uso de PVC en estas líneas es un error catastrófico común en la autoconstrucción que resulta en fallas estructurales por ablandamiento. El costo del CPVC en 2025 se proyecta aproximadamente un 30% a 50% superior al del PVC estándar.

Cobre (Tipo M y L): El cobre es un metal bacteriostático de alta durabilidad, resistencia al fuego y estabilidad UV. En instalaciones hospitalarias (gases medicinales, agua estéril) o residenciales de alto lujo ("High-End"), se prefiere el cobre por su higiene y resistencia mecánica. Sin embargo, el costo del cobre en el mercado de commodities de 2025 sigue siendo prohibitivo para la construcción masiva, situándose entre 5 a 10 veces más caro que el sistema plástico equivalente. Además, su instalación requiere soldadura capilar con gas y estaño/plata, demandando mano de obra más especializada y costosa. La transición de una red de Cobre a una de PVC requiere adaptadores roscados mixtos (macho-hembra) con cinta teflón, ya que son materiales incompatibles para la fusión química directa.

Proceso Constructivo Paso a Paso

La instalación correcta de una reduccion campana pvc hidraulico puede parecer un procedimiento intuitivo, pero la diferencia entre una unión que presenta goteos a los tres meses y una que garantiza hermeticidad por 50 años radica en la ejecución meticulosa de la técnica de "soldadura química". No se trata de un simple pegado superficial; el objetivo es lograr la fusión molecular de las dos piezas en una sola unidad continua.

Preparación y Corte de la Tubería

El fundamento de una unión exitosa es la geometría precisa del corte inicial.

1. Herramienta Adecuada: Se debe utilizar una cizalla para tubo (tijera cortatubos de trinquete) para diámetros pequeños (hasta 1 1/4") o una sierra de arco de diente fino para diámetros mayores. El uso de sierras eléctricas debe hacerse con cuidado para no quemar el plástico por fricción excesiva.

2. Perpendicularidad Estricta: El corte debe realizarse estrictamente a 90 grados respecto al eje longitudinal del tubo. Un corte diagonal o irregular reduce el área de contacto efectiva dentro de la campana cónica de la reducción, debilitando la capacidad de carga de la unión.

3. Biselado (Chaflán): Este es, lamentablemente, el paso más omitido en las obras en México. Es imperativo usar una lima plana o un escariador específico para crear un bisel de aproximadamente 10 a 15 grados en el borde exterior del tubo cortado.

   • Razón Técnica: Sin el bisel, el borde afilado a 90 grados del tubo actúa como una cuchilla o "quitanieves" al insertarse, arrastrando todo el cemento hacia el fondo de la reducción y dejando las paredes laterales de la unión secas ("starved joint"). El bisel permite que una capa uniforme de cemento permanezca en la zona de interfase, asegurando la fusión.

Limpieza y Aplicación de Limpiador/Primer

La superficie del PVC en obra suele estar contaminada con grasa de las manos, polvo de construcción, tinta de etiquetado y agentes desmoldantes de parafina provenientes de la fábrica.

1. Limpieza Mecánica: Retire todo el polvo, tierra y humedad visible con un trapo de algodón seco y limpio (estopa blanca de primera).

2. Limpiador vs. Primer: En el mercado mexicano se comercializan ambos productos. El Limpiador básico solo retira suciedad superficial. El Primer (imprimador, identificable por su color púrpura intenso o transparente) es una mezcla de solventes agresivos (como metiletilcetona y ciclohexanona) que "atacan" químicamente la resina de PVC. Su función es penetrar y ablandar la superficie dura y brillante del tubo, preparándola para recibir el cemento.

3. Aplicación Rigurosa: Aplique el Primer vigorosamente en el exterior del tubo (longitud de la inserción) y el interior de la campana de la reduccion campana pvc hidraulico. Frote con el aplicador hasta que se perciba que el brillo superficial del PVC desaparece y la textura se torna mate o ligeramente pegajosa al tacto. Este paso es vital; sin el ataque químico del primer, no hay fusión molecular real, solo una adhesión superficial débil.

Cementado y Ensamblado de la Reducción de Campana

Este paso crítico debe ejecutarse con celeridad, ya que los solventes volátiles se evaporan rápidamente, especialmente en el clima cálido y seco del norte de México o bajo el sol directo.

1. Selección del Cemento: Utilice exclusivamente cemento formulado para PVC Hidráulico (usualmente etiqueta azul para condiciones húmedas o etiqueta dorada para uso general industrial). Verifique la viscosidad adecuada (Cuerpo Regular, Mediano o Pesado) según el diámetro a unir. Para una reducción de 4" o mayor, se requiere obligatoriamente cemento de cuerpo medio o pesado para llenar las holguras.

2. Aplicación Estratégica: Aplique una capa generosa y uniforme de cemento en el exterior del tubo (sobre el área imprimada) y una capa más delgada en el interior de la campana de la reducción. Precaución: Evite el exceso de cemento dentro de la reducción para prevenir que se forme un cordón interno ("chupón") que restrinja el flujo.

3. Ensamblado y Giro: Inserte el tubo dentro de la reduccion campana pvc hidraulico con un movimiento firme y continuo hasta que toque fondo.

4. El Cuarto de Vuelta: Inmediatamente al llegar al tope, gire el tubo o la reducción un cuarto de vuelta (90 grados).

   • Razón Técnica: Este giro mecánico distribuye el cemento de manera uniforme alrededor de toda la circunferencia y ayuda a romper la tensión superficial, eliminando posibles burbujas de aire atrapadas que podrían convertirse en canales de fuga futuros.

5. Sostener la Unión: Mantenga la unión presionada firmemente con las manos durante 30 a 60 segundos. Debido a la conicidad de la campana y la lubricidad del cemento, el tubo tiende a ser expulsado hacia afuera (efecto resorte) mientras el cemento está en estado líquido. Sostenerlo evita este retroceso.

Tiempos de Curado y Pruebas de Presión

Un error común es someter la línea a presión hidráulica inmediatamente después del ensamblaje. Los tiempos de curado varían drásticamente según la temperatura ambiente y la humedad relativa (Consultar tablas de fabricantes como Weld-On u Oatey ).

• Manejo Inicial: Se requieren al menos 15 minutos para que la unión desarrolle resistencia mecánica suficiente para ser manipulada con cuidado sin rotar la conexión.

• Curado Parcial (Baja Presión): En climas cálidos (>30°C, ej. Hermosillo, Mérida), se debe esperar al menos 2 horas antes de presurizar la línea hasta 160 PSI.

• Curado Total: En climas fríos (<15°C, ej. Toluca o sierras en invierno) o para pruebas de alta presión (>180 PSI), se recomienda esperar un mínimo de 24 horas antes de realizar la prueba hidrostática. Ignorar estos tiempos es la causa principal de fallas prematuras durante las pruebas de hermeticidad.

Listado de Materiales

Para la instalación profesional de una reduccion campana pvc hidraulico, se requiere el siguiente inventario de materiales y consumibles.

Cantidades y Rendimientos de Materiales

El cálculo preciso del rendimiento del cemento solvente es una variable crítica para el control de costos y la logística de obra. Quedarse sin pegamento a mitad de una jornada detiene la producción. Los siguientes rendimientos son promedios estimados basados en datos de fabricantes líderes (Weld-On, Oatey) adaptados a las prácticas del mercado mexicano.

Nota Técnica: Para la instalación de una reduccion campana pvc hidraulico (ej. de 2" a 1"), se deben considerar dos uniones de diferente diámetro (una de 2" y una de 1"). El consumo total será la suma ponderada del cemento requerido para cada lado de la reducción.

Análisis de Precio Unitario (APU) - Ejemplo Detallado

A continuación, se presenta un desglose de costos directos estimado para la instalación de una unidad de reduccion campana pvc hidraulico de 2" a 1" (50mm a 25mm) Cédula 40, un escenario típico en acometidas residenciales y comerciales. Los costos presentados son proyecciones para el ejercicio 2025, basadas en precios de mercado de finales de 2024 ajustados por la inflación proyectada del sector construcción y el incremento al salario mínimo.

Base del Cálculo: Obra ubicada en la Zona Metropolitana del Valle de México (Centro). Precios sin IVA.

Interpretación del Costo: El costo directo de $125.06 MXN representa únicamente lo que cuesta poner la pieza en su lugar. Para obtener el precio de venta unitario al cliente final en un presupuesto formal, se deben agregar los costos indirectos (oficina central, supervisión de campo, vehículos), el costo de financiamiento y la utilidad esperada, lo que podría elevar el precio final instalado a un rango de $170.00 a $195.00 MXN por pieza, dependiendo de la magnitud del proyecto.

Normativa, Permisos y Seguridad: Construye con Confianza

La autoconstrucción informal en México a menudo pasa por alto la normativa técnica, pero el profesional ético debe adherirse estrictamente a ella para garantizar la seguridad operativa, la durabilidad de la inversión y evitar sanciones legales.

Normas Oficiales Mexicanas (NOM) Aplicables

La referencia suprema para las instalaciones hidráulicas en México es la NOM-001-CONAGUA-2011 ("Sistemas de agua potable, toma domiciliaria y alcantarillado sanitario - Hermeticidad - Especificaciones y métodos de prueba").

• Requisito de Hermeticidad: Esta norma establece obligatoriamente que toda instalación nueva, incluyendo cada reduccion campana pvc hidraulico instalada, debe ser sometida a una prueba de hermeticidad para asegurar la ausencia de fugas. Para tuberías plásticas como el PVC, la norma exige una prueba hidrostática a una presión de 1.5 veces la presión de trabajo de diseño del sistema. Esta presión debe mantenerse constante durante un periodo determinado (típicamente 2 horas como mínimo según criterio de supervisión y norma) sin presentar caída de presión ni lagrimeo en las juntas.

• Calidad del Producto (NMX): La norma NMX-E-145/1-CNCP (y sus actualizaciones) regula las especificaciones de fabricación de tubos y conexiones de PVC para el abastecimiento de agua a presión. Al adquirir una reduccion campana pvc hidraulico, es imperativo verificar que la pieza ostente el sello de cumplimiento de esta norma o la norma internacional equivalente (ASTM D-2466 para C-40 / ASTM D-2467 para C-80) estampado en el cuerpo de la inyección. Esto garantiza que la resina utilizada es virgen, tiene la densidad correcta y no es material reciclado de baja calidad ("regrind") que podría fallar prematuramente.

¿Necesito un Permiso de Construcción?

• Instalaciones Interiores: Por regla general, para reparaciones, mantenimiento o modificaciones de las instalaciones hidráulicas internas dentro de los límites de una propiedad privada (ej. cambiar una reducción en el jardín o baño), no se requiere una licencia de construcción mayor, siempre y cuando no se afecten elementos estructurales del inmueble.

• Acometida y Vía Pública: Sin embargo, si la instalación o sustitución de la reduccion campana pvc hidraulico implica modificar el cuadro de medición (toma domiciliaria), alterar el diámetro de la acometida o romper pavimentos en la vía pública (banqueta o calle) para conectarse a la red municipal, sí es obligatorio tramitar un permiso específico ante el organismo operador de agua local (ej. SACMEX en Ciudad de México, Agua y Drenaje en Monterrey, CESPT en Tijuana o la Junta Municipal de Agua y Saneamiento correspondiente). La manipulación no autorizada de la red pública constituye un delito y conlleva multas administrativas severas.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

El trabajo con tuberías de PVC y sus químicos asociados implica riesgos laborales específicos que deben mitigarse con el EPP adecuado.

• Protección Respiratoria (Vapores Orgánicos): Los limpiadores y cementos solventes liberan Compuestos Orgánicos Volátiles (COV) potentes, como el Tetrahidrofurano (THF), la Metiletilcetona (MEK) y la Ciclohexanona. En espacios confinados o mal ventilados (como cisternas, zanjas profundas o cuartos de máquinas cerrados), la concentración de vapores puede ser tóxica. Es obligatorio el uso de mascarilla de media cara con cartuchos para vapores orgánicos y asegurar ventilación forzada si es necesario. La intoxicación aguda provoca mareos, náuseas y daño al sistema nervioso central.

• Protección Dérmica: El Primer y el cemento son agresivos para la piel y pueden causar dermatitis por contacto o desengrasado severo. Se deben utilizar guantes de protección química (nitrilo o látex de alto calibre) resistentes a solventes.

• Protección Ocular: El uso de gafas de seguridad (lentes de policarbonato con protección lateral) es indispensable tanto al cortar la tubería (riesgo de proyección de astillas plásticas a alta velocidad) como al aplicar los fluidos, que pueden salpicar accidentalmente a los ojos causando lesiones químicas graves.

Costos Promedio para diferentes regiones de México

El costo de la construcción en México presenta una varianza geográfica notable debido a factores logísticos (fletes), costos de vida locales y la oferta/demanda de mano de obra calificada. A continuación, se presenta una tabla comparativa estimada para el suministro e instalación de una reduccion campana pvc hidraulico (Material + Mano de Obra) para el año 2025.

Nota sobre Logística: El PVC es un material voluminoso pero ligero. Transportar grandes cantidades de conexiones a zonas remotas (ej. Sierra de Oaxaca o Baja California Sur) incrementa desproporcionadamente el costo unitario debido al volumen ocupado en el transporte, no al peso.

Usos Comunes en la Construcción

La versatilidad, resistencia a la corrosión y costo accesible de la reduccion campana pvc hidraulico la convierten en un componente omnipresente en diversas aplicaciones constructivas.

Redes de Distribución de Agua Potable Residencial

En la vivienda típica mexicana, este accesorio es el "caballo de batalla" en la salida de los sistemas de almacenamiento. Típicamente, la salida del tinaco elevado es de un diámetro mayor (1 1/2" o 2" mediante multiconector) para maximizar la presión estática inicial. Sin embargo, para alimentar los ramales que bajan a baños, cocina y lavandería, se requiere reducir el diámetro a 1", 3/4" o 1/2". El uso de una reducción campana en los bajantes verticales asegura que el flujo se acelere de manera suave y eficiente, manteniendo una buena presión dinámica en la regadera y grifos, y minimizando el ruido (golpeteo) y vibración en las tuberías que causan las reducciones abruptas.

Sistemas de Riego y Paisajismo

En proyectos de áreas verdes extensas, campos de golf o agricultura, las líneas principales de distribución ("mainlines") suelen dimensionarse en diámetros grandes (3", 4" o 6") para transportar grandes volúmenes de agua a largas distancias con mínima pérdida de presión. Para conectar las válvulas solenoides o hidrantes que alimentan los sectores de aspersión (cuyas entradas son usualmente de 1", 1 1/2" o 2"), es indispensable el uso de reducciones campana. Su perfil hidrodinámico superior es vital aquí para asegurar que los aspersores ubicados al final de la línea hidráulica reciban la presión de operación calculada y no solo un flujo insuficiente debido a pérdidas excesivas en las conexiones.

Instalaciones en Cuartos de Máquinas y Cisternas

Las bombas centrífugas utilizadas en los sistemas hidroneumáticos tienen diámetros de puertos de succión y descarga fijos y específicos. A menudo, por diseño hidráulico, la tubería de la red se dimensiona en un diámetro mayor que la boca de la bomba para reducir la fricción y mejorar la eficiencia de succión (NPSH disponible). La reduccion campana pvc hidraulico —frecuentemente en su variante excéntrica para la succión, instalada con la parte plana hacia arriba para evitar bolsas de aire— es la interfaz estándar para conectar la bomba al resto del edificio, permitiendo una transición segura y eficiente entre la maquinaria y la red de distribución.

Errores Frecuentes y Cómo Evitarlos

A pesar de la aparente sencillez del sistema, incluso plomeros con años de experiencia empírica cometen errores críticos al instalar una reduccion campana pvc hidraulico que comprometen la instalación.

1. "Calentar el Tubo" con Fuego Directo (Termofusión Casera):

   • El Error: Muchos instaladores, ante la falta de la pieza correcta o para forzar una conexión, calientan el extremo del tubo de PVC con un soplete de gas o una fogata improvisada para ablandarlo y ensancharlo manualmente ("hacer campana") o reducirlo a la fuerza.

   • La Consecuencia Técnica: El fuego directo degrada térmicamente el polímero, cristalizándolo y volviéndolo extremadamente quebradizo y frágil. Esa zona "quemada" perderá sus propiedades elásticas y fallará catastróficamente bajo presión o con el primer golpe de ariete.

   • Solución Técnica: Nunca utilice fuego directo en tubería de presión. Utilice siempre la reducción fabricada en planta con las tolerancias exactas. Si necesita realizar un ajuste de diámetro no estándar, utilice adaptadores mecánicos (bridas), coples de compresión o juntas Dresser, nunca calor.

2. Exceso de Pegamento (El efecto "Chupón" o Anillado):

   • El Error: Aplicar una cantidad excesiva de cemento dentro de la pieza hembra (la campana de la reducción).

   • La Consecuencia Técnica: Al insertar el tubo macho, este empuja el exceso de pegamento hacia el fondo de la conexión, formando un anillo sólido o rebaba interna de cemento endurecido que reduce significativamente el diámetro efectivo de paso. Esto crea una obstrucción permanente, turbulencia y ruido. Además, el solvente atrapado en exceso puede continuar atacando la pared del tubo hasta debilitarla y perforarla ("solvent stress cracking").

   • Solución Técnica: Aplique una capa generosa en el macho, pero una capa muy delgada y controlada en la hembra.

3. No Respetar los Tiempos de Curado:

   • El Error: Presurizar la línea o abrir la llave de paso apenas 10 o 15 minutos después de realizar el pegado, bajo la presión de terminar rápido el trabajo.

   • La Consecuencia Técnica: La presión interna del agua empuja el tubo hacia afuera antes de que la fusión molecular se haya completado y endurecido. Esto rompe los enlaces químicos en formación, creando microfugas ("llanto") o provocando que la unión se separe violentamente.

   • Solución Técnica: Paciencia y planificación. Siga rigurosamente la tabla de tiempos de curado del fabricante (mínimo 2 horas en la mayoría de casos residenciales estándar antes de presurizar).

Checklist de Control de Calidad

Antes de dar por terminada la instalación o cubrir la tubería en zanjas/muros, el supervisor de obra o el propietario debe verificar los siguientes puntos críticos en cada reduccion campana pvc hidraulico:

• [ ] Alineación Axial: La reducción y los tubos conectados están perfectamente alineados en el mismo eje (o nivelados correctamente si es excéntrica). No debe haber deflexión forzada que cause estrés mecánico permanente en la unión.

• [ ] Inserción a Tope: Verificar visualmente (si se marcó previamente el tubo con lápiz) que el tubo macho penetró hasta el fondo de la campana de la reducción.

• [ ] Anillo de Cemento Visible: Debe ser visible un pequeño cordón uniforme y continuo de cemento alrededor de la unión externa entre el tubo y la reducción. Esto indica que hubo suficiente pegamento y se realizó el giro de 1/4 de vuelta.

• [ ] Ausencia de Quemaduras: La pieza no presenta manchas negras, burbujas o deformaciones evidentes causadas por aplicación de calor indebido.

• [ ] Limpieza General: No hay escurrimientos excesivos de cemento que manchen la estética o dañen otros componentes cercanos.

• [ ] Prueba de Hermeticidad Exitosa: La unión ha pasado la prueba hidrostática reglamentaria a 1.5 veces la presión de diseño sin presentar goteos, humedad o caída de presión en el manómetro.

Mantenimiento y Vida Útil: Protege tu Inversión

El PVC es comercializado frecuentemente como un material de "cero mantenimiento", pero para garantizar su longevidad máxima, requiere ciertos cuidados preventivos.

Plan de Mantenimiento Preventivo

En instalaciones visibles y accesibles (cuartos de máquinas, azoteas, ductos registrables), se recomienda inspeccionar visualmente cada reduccion campana pvc hidraulico al menos una vez al año.

• Detección de "Sudoración": A veces, una microfuga o poro no genera un chorro visible, sino que se manifiesta como una capa persistente de humedad, acumulación de polvo adherido o eflorescencia salina (sarro) en la unión. Esto es indicativo de una falla inminente.

• Vibración y Soportería: Verificar que la reducción no esté soportando el peso muerto de válvulas pesadas o tramos largos de tubería sin anclaje adecuado. El estrés mecánico cíclico por vibración (golpe de ariete o vibración de bombas) fatiga el material plástico y puede fracturar la reducción en su punto de mayor tensión.

Durabilidad y Vida Útil Esperada en México

Bajo condiciones ideales de instalación (enterrada, cama de arena, sin exposición solar, presión estable), una reduccion campana pvc hidraulico tiene una vida útil estimada superior a los 50 años. Sin embargo, factores ambientales pueden reducirla:

• Factor UV (Fotodegradación): En México, la radiación solar es intensa durante todo el año. El PVC expuesto directamente al sol sin protección sufre un proceso de fotodegradación: la superficie se tiza (se vuelve polvorienta), cambia de color a amarillo/café y pierde su resistencia al impacto, volviéndose quebradizo en cuestión de 2 a 3 años.

  • Acción Correctiva: Es obligatorio proteger las tuberías expuestas pintándolas con pintura vinílica o esmalte base agua (nunca base aceite o solvente, que ataca el plástico) de color claro (blanco o terracota) para reflejar la radiación UV, o recubrirlas con aislamiento térmico o cintas protectoras.

• Clima Extremo y Expansión Térmica: En zonas desérticas como Mexicali, Hermosillo o Ciudad Juárez, los diferenciales de temperatura día/noche pueden ser de 20°C o más. Esto causa ciclos constantes de expansión y contracción térmica en la tubería. Si la instalación no cuenta con liras de expansión o juntas constructivas adecuadas, la tensión mecánica se liberará rompiendo los puntos más rígidos, que suelen ser las conexiones como las reducciones.

Sostenibilidad e Impacto Ambiental

El PVC es un termoplástico 100% reciclable mecánicamente al final de su vida útil. En el contexto de las tendencias de construcción verde y certificaciones (LEED, EDGE) en México:

• Huella de Carbono: Estudios de ciclo de vida indican que la fabricación de una reduccion campana pvc hidraulico consume significativamente menos energía y agua que su equivalente en materiales metálicos (acero galvanizado o cobre).

• Eficiencia Energética Operativa: Su superficie interna extremadamente lisa (Coeficiente de rugosidad de Manning n=0.009) minimiza la fricción, lo que se traduce en un menor consumo eléctrico de los equipos de bombeo durante toda la vida útil operativa del edificio, contribuyendo indirectamente a la reducción de emisiones de gases de efecto invernadero (CO2).

Preguntas Frecuentes (FAQ)

¿Puedo pegar una reducción de marca "Durman" con tubería "Amanco" o "Cresco"?

Sí, es totalmente posible y seguro. Las dimensiones (diámetros exteriores e interiores) de la tubería y conexiones de PVC Cédula 40 y Cédula 80 están estandarizadas internacionalmente bajo normas ASTM. Mientras ambas piezas (tubo y reducción) cumplan con la norma y sean de la misma clasificación de cédula, son dimensionalmente compatibles sin importar la marca comercial del fabricante.

¿Cuál es la presión máxima que soporta una reducción campana?

La presión máxima depende del diámetro nominal y de la cédula de la pieza. En Cédula 40, una reducción pequeña de 1/2" puede soportar hasta 600 PSI, mientras que una de 4" tiene un límite menor, cercano a los 220-240 PSI. Es fundamental verificar siempre la ficha técnica específica del fabricante, ya que la presión nominal de seguridad de todo el sistema estará limitada por el componente más débil de la red.

¿Puedo usar una reducción de PVC Hidráulico para agua caliente?

Definitivamente NO. El PVC hidráulico es un termoplástico que comienza a perder sus propiedades mecánicas y rigidez estructural a partir de los 60°C. Para líneas de agua caliente (salidas de calentadores, líneas solares, retorno de agua caliente), es obligatorio utilizar materiales diseñados para alta temperatura como el CPVC o tubería metálica. Utilizar PVC en estas aplicaciones es garantía de deformación, fugas y falla del sistema.

¿Qué pasa si la reducción queda muy justa y no entra en el tubo?

Nunca intente limar el tubo en exceso ni calentarlo para forzar la entrada. Si la pieza no entra, verifique primero que no haya rebabas en el corte. Si persiste el problema, es posible que una de las piezas esté fuera de norma (ovalada por mal almacenamiento) o que esté intentando mezclar cédulas incompatibles (ej. tubo C-80 en reducción C-40 muy justa). La solución correcta es cambiar la pieza defectuosa.

¿Es mejor la reducción campana o el bushing para la succión de una bomba?

Siempre debe usarse la reduccion campana pvc hidraulico, y preferiblemente en su variante excéntrica instalada con la parte plana hacia arriba ("Flat Top"). Esto permite el paso libre de burbujas de aire hacia la descarga, evitando que se acumulen en la parte superior del tubo antes de la bomba, lo cual podría causar cavitación y daño al impulsor. El bushing genera demasiada turbulencia y pérdida de carga para ser eficiente en la succión de una bomba.

¿Necesito cinta teflón para instalar una reducción campana?

No. La reducción campana es una conexión de tipo cementar (superficies lisas). La cinta teflón se utiliza exclusivamente para sellar conexiones roscadas. Utilizar teflón, silicón o selladores de rosca en una unión diseñada para cementado interfiere con la fusión química del solvente y provocará fugas seguras.

¿Cuánto tiempo tengo para corregir si pegué mal la reducción?

Prácticamente segundos. Una vez que se inserta el tubo y se da el cuarto de vuelta, el cemento comienza a fraguar y fusionar el plástico en cuestión de 10 a 30 segundos (dependiendo del clima). Intentar girar o sacar la pieza después de este tiempo romperá la soldadura química en formación, arruinando la unión. Si cometió un error, la única solución segura es cortar el tramo afectado y volver a conectar utilizando un cople de reparación.

Videos Relacionados y Útiles

Para complementar la información técnica de esta guía, hemos seleccionado recursos audiovisuales que ilustran gráficamente los procesos correctos de instalación y selección.

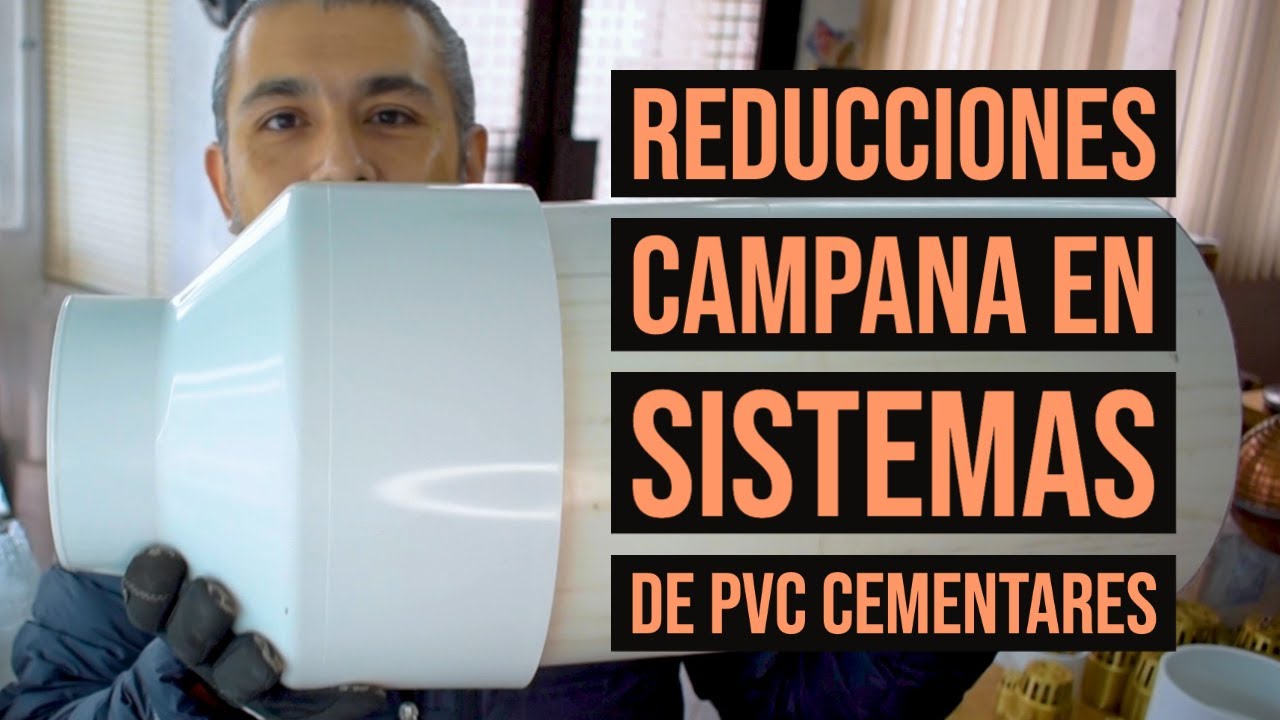

Diferencia Técnica: Reducción Campana vs Bushing

Explicación visual fundamental sobre por qué usar campana en líneas de flujo y dejar los bushings solo para conexiones. Muestra ejemplos físicos de las piezas.

Uniendo Tuberías No Compatibles (Inglés vs Métrico)

Solución práctica para cuando el tubo y la conexión no embonan debido a diferencias entre sistemas métricos e ingleses, utilizando anillos adaptadores.

Proceso Correcto de Cementado de Tubería PVC

Tutorial detallado que muestra la limpieza, aplicación de primer y cementado correcto para garantizar una unión hermética en PVC de gran diámetro.

Conclusión

La reduccion campana pvc hidraulico trasciende su función básica de unir dos tubos de diferente tamaño; se establece como un componente de ingeniería vital para la salud hidráulica, la eficiencia energética y la longevidad operativa de cualquier edificación en México. Su capacidad superior para gestionar los cambios de velocidad y presión de manera fluida la coloca técnicamente muy por encima de alternativas más baratas o compactas como los bushings, especialmente en líneas principales y de conducción.

Para el profesional de la construcción que opera en el entorno de 2025, el éxito en la implementación de estos sistemas radica en tres pilares fundamentales: Selección Inteligente (eligiendo la cédula adecuada según la presión y evitando el PVC en aplicaciones térmicas), Ejecución Impecable (respetando religiosamente la limpieza, el biselado y los tiempos de curado químico), y Cumplimiento Normativo (apegándose a los estándares de prueba de la NOM-001-CONAGUA-2011). Ignorar estos detalles técnicos no solo compromete la integridad de la instalación, sino que eleva exponencialmente los costos a largo plazo debido a reparaciones destructivas y desperdicio de agua. Invertir en la pieza correcta y, sobre todo, en la mano de obra calificada y capacitada para instalarla, es, sin lugar a dudas, la decisión financiera y técnica más rentable para cualquier proyecto hidrosanitario moderno.

Glosario de Términos

• Campana (Bocina / Copa): El extremo ensanchado o abocinado de un tubo o accesorio, diseñado geométricamente para recibir la inserción de la espiga de otro tubo del mismo diámetro nominal.

• Espiga (Macho): El extremo liso y sin ensanchar de un tubo o accesorio, diseñado para insertarse dentro de una campana.

• Cemento Solvente: Compuesto químico a base de resina de PVC disuelta en solventes (THF, MEK) que actúa soldando el material base; no es un pegamento o adhesivo tradicional que simplemente "pega" dos superficies, sino que las funde.

• Cédula (Schedule): Sistema de clasificación estándar norteamericano (ASTM) que define el espesor de pared de la tubería para un diámetro dado. A mayor número de cédula (40, 80, 120), mayor es el espesor de pared y la resistencia a la presión interna.

• Presión de Trabajo (PSI): Siglas de Pounds per Square Inch (Libras por pulgada cuadrada). Medida de presión que indica la carga máxima interna que el accesorio puede soportar de manera continua y segura durante su vida útil.

• Termofusión: Proceso de unión de tuberías plásticas (como PPR o PEAD) mediante la aplicación de calor controlado para fundir las caras de unión, técnica distinta e incompatible con el cementado químico del PVC.

• Golpe de Ariete: Fenómeno hidráulico transitorio que consiste en un pico de presión violento causado por un cambio repentino en la velocidad del flujo (ej. cerrar una válvula de bola rápidamente o el paro súbito de una bomba), capaz de romper accesorios rígidos si no se mitiga.

• COV (Compuestos Orgánicos Volátiles): Gases emitidos por los solventes químicos utilizados en la instalación que pueden ser tóxicos por inhalación y requieren protección respiratoria adecuada.
