La Arteria Principal de tu Energía: Guía Técnica del Cable 350 kcmil

En el dinámico panorama de la construcción mexicana hacia el año 2025, impulsado por fenómenos macroeconómicos como el nearshoring y la expansión de la infraestructura energética crítica, la selección de los conductores eléctricos ha dejado de ser una mera decisión de compras para convertirse en una estrategia de ingeniería financiera y operativa. Dentro de este ecosistema, el cable de cobre calibre 350 kcmil (kilo circular mils) ocupa una posición jerárquica indiscutible.

Imagina este cable como la "tubería maestra" de un sistema hidráulico urbano: mientras los cables delgados (calibres 12 o 10) son las llaves del lavabo, el 350 kcmil es el ducto troncal que abastece a toda la cuadra. No es simplemente un insumo; es la arteria vital que alimenta los centros de carga principales de naves industriales, complejos hospitalarios y edificios corporativos. Situado en la gama alta de los calibres de baja tensión, ofrece una capacidad de conducción masiva sin llegar a la rigidez inmanejable de los calibres superiores (como el 750 o 1000 kcmil), convirtiéndose en el estándar para acometidas de transformadores de 500 a 1000 kVA.

Esta guía cubre su precio estimado por metro para 2025, su capacidad real de amperaje bajo la NOM-001 y los desafíos de instalación que todo residente de obra debe dominar.

Opciones y Alternativas: Cobre vs. Aluminio en Calibres Gruesos

Para dominar la aplicación del cable 350 kcmil, es imperativo comparar sus propiedades con las alternativas del mercado, especialmente cuando el presupuesto aprieta.

Cable 350 kcmil Cobre

Es la opción premium por excelencia. Ofrece la máxima conductividad por milímetro cuadrado, lo que permite usar tuberías más delgadas (generalmente 3" o 4"). Su ductilidad facilita el peinado dentro de tableros apretados y su resistencia a la corrosión garantiza una vida útil superior a 30 años. Sin embargo, su costo es elevado y su peso (casi 2 kg por metro) exige maquinaria para su instalación.

Cable de Aluminio (Equivalente)

La alternativa económica omnipresente. Para igualar la capacidad de corriente de un 350 kcmil de cobre, se requiere un cable de aluminio de 500 kcmil o 600 kcmil (aleación AA-8000). Aunque cuesta aproximadamente un 30-40% del precio del cobre, requiere tuberías de mayor diámetro (aumentando el costo de canalización) y el uso estricto de compuesto inhibidor de corrosión y zapatas bimetálicas para evitar puntos calientes.

Aislamientos (THW-LS / THHW-LS)

Las siglas importan. El estándar THW-LS soporta 75°C en ambientes mojados y 90°C en secos. El THHW-LS o THW-2-LS es una evolución que permite operar a 90°C en cualquier condición. Ambos deben ser "LS" (Low Smoke) para cumplir con la normativa en lugares de concentración pública, emitiendo poco humo en caso de incendio.

Proceso de Instalación: Tendido de Alimentadores Pesados

La instalación de cables de calibre 350 kcmil es una operación de ingeniería civil y mecánica. Debido a su peso y rigidez, no se puede "empujar" con la mano; requiere planificación paso a paso.

Paso 1: Cálculo y Selección de la Tubería Conduit

Antes de comprar, verifica el Factor de Relleno (40%). Para 3 fases y 1 neutro en 350 kcmil, más una tierra física (usualmente 1/0 AWG), la tubería de 3 pulgadas está al límite normativo y de riesgo físico. La recomendación profesional es usar Tubería de 4 pulgadas para reducir la fricción y evitar el "efecto jam" (atascamiento) en las curvas.

Paso 2: Preparación de la Ruta y Guía

Se debe limpiar la tubería pasando un mandril o "ratón" de acero para eliminar rebabas de concreto o soldadura que podrían rasgar el aislamiento. Posteriormente, se introduce una guía de polipropileno o cable de acero ligero.

Paso 3: Lubricación del Cable

Es el paso más crítico y a menudo ignorado. Se debe aplicar generosamente lubricante basado en polímeros o cera (no grasa mineral ni jabón) directamente en la boca del tubo y sobre el cable mientras entra. Esto reduce la tensión de jalado hasta en un 50%, protegiendo la integridad del cobre.

Paso 4: Jalado del Cable

Para distancias superiores a 20 metros, la fuerza humana es insuficiente. Se utiliza un winch o malacate eléctrico anclado al piso. Es vital monitorear la tensión; un jalón excesivo puede estirar el cobre, reduciendo su diámetro (efecto cuello de botella) y su capacidad de corriente permanentemente.

Paso 5: Conexión y Peinado en Tableros

Una vez en el tablero, el cable se "peina" para mantener el orden y la ventilación. La conexión se realiza mediante zapatas mecánicas (apriete con llave Allen) o, preferiblemente, zapatas de compresión (ponchables) que requieren una herramienta hidráulica específica para fusionar el conector con el cable.

Listado de Materiales y Herramientas

Especificaciones Técnicas y Capacidades (Amperaje)

Datos fundamentales basados en la NOM-001-SEDE (Tabla 310-15(b)(16)) para no más de 3 conductores portadores de corriente en una canalización.

Nota Crítica: Aunque el cable soporte 350 Amperes a 90°C, la mayoría de los interruptores termomagnéticos (breakers) están diseñados para operar a 75°C. Por seguridad y normativa, se debe diseñar el circuito considerando la capacidad a 75°C (310 Amperes).

Análisis de Precio Unitario (APU) - Instalación de Alimentador

A continuación, un desglose estimado para 1 metro lineal de alimentador trifásico (3 Fases + 1 Neutro + 1 Tierra física cal 1/0) en instalación subterránea existente (solo cableado). Precios estimados MXN 2025.

Nota: Este costo es solo directo (material + mano de obra). Al agregar indirectos y utilidad, el precio de venta al cliente suele rondar los $6,300 - $6,500 MXN por metro lineal.

Normativa, Permisos y Seguridad: Energía Segura

El cumplimiento de la NOM-001-SEDE-2012 es obligatorio para garantizar la seguridad y evitar multas o rechazos de la UVIE.

NOM-001-SEDE-2012 (Artículos 310 y 300)

Establece las tablas de ampacidad y los factores de corrección. Si pasan más de 3 conductores activos en un tubo, o si la temperatura ambiente supera los 30°C, se debe "castigar" (reducir) la capacidad de corriente del cable (Derating).

Radio de Curvatura Mínimo

El artículo 300-34 especifica que no se debe doblar el cable con un radio menor a 8 veces su diámetro exterior. Para un 350 kcmil, esto significa que cualquier curva debe tener un radio de al menos 17 cm. Doblarlo más cerrado fractura el aislamiento y crea puntos de falla dieléctrica.

Torque de Apriete en Zapatas

Una conexión floja genera resistencia y calor (punto caliente), causa número uno de incendios eléctricos. La NOM exige usar un torquímetro para apretar las zapatas según las especificaciones del fabricante (usualmente entre 250 y 375 in-lbs para este calibre).

Costos Promedio del Cable 350 kcmil en México

Tabla comparativa de costos de mercado estimados para 2025 (sujetos a variación del precio del cobre en la LME).

Nota: La venta suele ser por carrete de 100m o 500m, o cortes a medida con un sobreprecio del 5-10%.

Usos Comunes en la Construcción

Este calibre es la columna vertebral de la infraestructura eléctrica moderna.

Acometidas Principales de Edificios

Es el estándar para llevar la energía desde el transformador de la compañía suministradora (CFE) hasta el tablero general de distribución en edificios de oficinas, plazas comerciales y torres residenciales.

Alimentación de Motores Industriales

Se utiliza para alimentar motores de gran caballaje (ej. 200 HP en adelante) en industrias cementeras, mineras o de manufactura pesada, donde el arranque requiere una gran estabilidad de corriente.

Subestaciones y Tableros Generales

Ideal para las interconexiones internas dentro de cuartos eléctricos, uniendo la salida del secundario del transformador con los interruptores principales.

Errores Frecuentes y Cómo Evitarlos

• Usar tubería muy ajustada: Instalar 350 kcmil en tubería de 3" es posible teóricamente, pero en la práctica hace casi imposible el jalado y la disipación de calor. Solución: Sobredimensionar a 4".

• Jalado en seco: No usar lubricante o usar jabón casero (que se seca y pega el cable) es un error grave. Solución: Usar lubricante industrial específico.

• Pelado incorrecto: Cortar el aislamiento dañando los hilos de cobre reduce la sección transversal. Solución: Usar herramientas pelacables calibradas para 350 MCM.

• Falta de apriete: Apretar las zapatas "al llegue" sin torquímetro. Solución: Aplicar el par de apriete normativo y marcar con pintura de lacre para control visual.

Checklist de Control de Calidad

• [ ] Certificación: Verificar que el cable tenga grabado "ANCE", "THW-LS" y la marca del fabricante cada metro.

• [ ] Continuidad: Prueba básica para asegurar que el cable no se rompió durante el jalado.

• [ ] Resistencia de Aislamiento (Megger): Prueba obligatoria antes de energizar. Debe arrojar valores en Mega-Ohms o Giga-Ohms, indicando que el forro está intacto.

• [ ] Torque: Verificación final del apriete de todas las conexiones con torquímetro.

Mantenimiento y Vida Útil: Protege tu Inversión

El cobre es eterno, pero las conexiones no. Un programa de mantenimiento asegura la continuidad del negocio.

Termografía Infrarroja

Es la herramienta de mantenimiento predictivo más eficaz. Una cámara termográfica permite ver los puntos calientes en las zapatas del interruptor sin tocar nada y con el sistema energizado. Se recomienda una inspección anual o semestral.

Reapriete de Conexiones

Debido a la expansión y contracción térmica por los ciclos de carga (calentamiento al usar energía, enfriamiento al apagar), las conexiones mecánicas tienden a aflojarse. Un reapriete programado cada 12-18 meses (con el sistema desenergizado) es vital.

Preguntas Frecuentes (FAQ)

¿Cuántos amperes soporta el cable 350 kcmil cobre?

Soporta hasta 310 Amperes a 75°C y 350 Amperes a 90°C. Sin embargo, para efectos de diseño con interruptores estándar, se debe considerar el límite de 310 Amperes.

¿Qué diámetro de tubo necesito para 4 cables 350 kcmil?

La normativa permite tubo de 3 ½ pulgadas, pero la recomendación técnica profesional es usar tubo de 4 pulgadas para facilitar la instalación y mejorar la ventilación.

¿Cuál es la diferencia entre 350 MCM y 350 kcmil?

Ninguna. Son el mismo término. MCM (Mil Circular Mils) es la nomenclatura antigua, y kcmil (kilo circular mils) es la nomenclatura actual estandarizada. 1 MCM = 1 kcmil.

¿Es mejor cobre o aluminio para una acometida?

Técnicamente, el cobre es superior por conductividad y durabilidad. Económicamente, el aluminio es mejor para distancias largas (más de 100m) por su bajo costo, siempre que se instale correctamente con zapatas bimetálicas y pasta inhibidora.

¿Cuánto pesa un carrete de 100 metros de cable 350?

Pesa aproximadamente 185 kg. No intentes moverlo solo; requiere equipo mecánico o una cuadrilla de varias personas y un eje para desenrollarlo.

¿Puedo usar cable 350 kcmil en charola?

Sí, siempre y cuando el cable tenga la marca CT (Cable Tray) estampada en el forro. Si no tiene esta marca, la NOM prohíbe su uso en charolas tipo escalerilla.

¿Cuál es el precio estimado del cable 350 kcmil para 2025?

Se estima en un rango de $950 a $1,200 MXN por metro (IVA incluido), dependiendo de la marca y el volumen de compra.

Videos Relacionados y Útiles

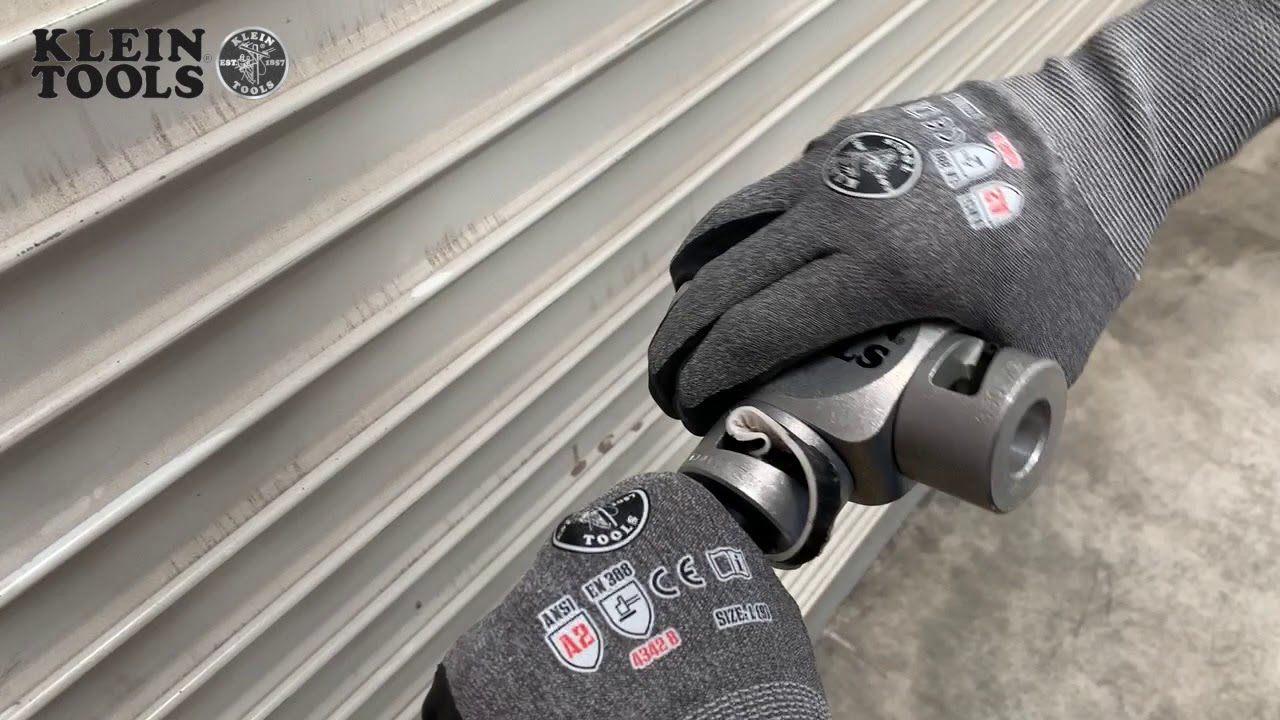

Pelacables para cables de gran diámetro

Demostración del uso de herramienta Klein Tools para pelar aislamiento de cables 350 MCM a 750 MCM sin dañar el conductor.

Técnicas de ponchado con herramientas Burndy

Guía visual sobre el uso correcto de ponchadoras hidráulicas y dados para zapatas de compresión en calibres gruesos.

Tutorial Probador de Aislamiento (Megger)

Explicación detallada de cómo realizar e interpretar pruebas de resistencia de aislamiento en cables de potencia para certificar su estado.

Conclusión

La elección del cable 350 kcmil cobre es una decisión estratégica que impacta directamente en la eficiencia operativa y la seguridad patrimonial de cualquier proyecto industrial o comercial en México. Aunque representa una inversión inicial considerable frente al aluminio, su confiabilidad a largo plazo, menor mantenimiento y capacidad de carga lo convierten en la opción técnica preferente para alimentadores críticos en 2025. Una instalación profesional, respetando la normativa NOM-001 y utilizando las herramientas adecuadas, es la única garantía para proteger esta inversión.

Glosario de Términos

• Kcmil (MCM): Kilo circular mil. Unidad de medida de área utilizada para conductores eléctricos mayores a 4/0 AWG. Representa mil "circular mils".

• Ampacidad: Capacidad máxima de conducción de corriente eléctrica de un conductor en amperes, sin exceder su temperatura nominal de operación.

• Caída de Tensión: Pérdida de voltaje que ocurre en un conductor debido a su resistencia e impedancia al paso de la corriente, especialmente en distancias largas.

• Zapata: Terminal metálica (de cobre o aluminio) que se coloca en el extremo de un cable para permitir su conexión física y eléctrica a un tornillo o barra de un tablero.

• Aislamiento THW-LS: Tipo de aislamiento termoplástico (PVC) resistente al calor (75°C mojado/90°C seco), a la humedad y de baja emisión de humos (Low Smoke).

• Par de Apriete (Torque): Fuerza rotacional específica aplicada a un tornillo o tuerca de conexión para asegurar un contacto eléctrico firme sin dañar los componentes.

• Termografía: Técnica de mantenimiento predictivo que utiliza cámaras infrarrojas para detectar diferencias de temperatura (puntos calientes) en instalaciones eléctricas energizadas.
