Castillo de seccion 20 x 25 cm, concreto fc=200 kg/cm2, r.n. ag.max. 3/4″, reforzada con 4 varillas de 3/8″ de diametro (no. 3) y estribos de 1/4″ de diametro (no. 2) a cada 20 cm, cimbrado acabado comun, 2 caras, incluye: acarreo de los materiales a una 1a. estacion a 20.00 m. de distancia horizontal.

La Columna Vertebral de tu Construcción: Todo sobre los Castillos de Varilla de 1/2

El esqueleto oculto que protege tu hogar de sismos y del paso del tiempo: el castillo de concreto armado. En el corazón de la construcción tradicional en México, el castillo de varilla de 1/2 es un elemento estructural de refuerzo vertical, pilar fundamental del sistema de mampostería confinada. Su función crítica no es simplemente soportar peso, sino "amarrar" o "confinar" los muros de tabique o block, integrándolos en un solo panel monolítico y resistente. Piense en él como el esqueleto de acero y concreto dentro del muro, proporcionándole la rigidez y ductilidad necesarias para resistir las fuerzas de un sismo y soportar las cargas de la edificación de manera segura.

Es crucial entender que un castillo, incluso uno robusto con varilla de 1/2", no es una columna. Mientras que una columna es un elemento independiente diseñado para formar parte de un marco estructural con trabes, el castillo está concebido para trabajar en conjunto con el muro que lo rodea. Confundir estos conceptos puede llevar a fallas estructurales graves. Esta guía completa explorará en detalle cuándo un cálculo estructural exige el uso de este diámetro, cómo armar correctamente los castillos de varilla de 1/2, la normativa para la separación de estribos, y un análisis detallado del precio por metro lineal proyectado para 2025.

Opciones y Alternativas

Aunque la varilla de 1/2" es una solución robusta, no es la única. La elección del refuerzo depende siempre del cálculo estructural, el tipo de edificación y el presupuesto. A continuación, se analizan las alternativas más relevantes en el contexto de la construcción en México.

Alternativa 1: Castillos con Varilla de 3/8 (El estándar más común)

El castillo armado con varilla de 3/8 es, por mucho, el estándar en la construcción residencial de uno a dos niveles en México. Es la base de comparación para cualquier otro sistema de refuerzo tradicional.

• Ventajas: Su principal ventaja es el costo. El precio del acero por metro lineal es inferior al de la varilla de 1/2", lo que lo convierte en la opción más económica para proyectos donde es estructuralmente adecuado. Además, su menor peso y mayor flexibilidad facilitan su manejo, corte y doblado en obra.

• Desventajas: Su capacidad de carga y rigidez son menores. No es recomendable para muros de gran altura, edificaciones en zonas de alta sismicidad o para elementos que deban soportar cargas concentradas importantes, a menos que un ingeniero estructural lo valide explícitamente.

• Costo Comparativo: Es la opción más económica para castillos armados en sitio, siempre y cuando cumpla con los requerimientos del diseño estructural.

Alternativa 2: Castillos Prefabricados (Tipo Armex o Electrosoldados)

Conocido comercialmente como Armex, este tipo de castillo es una armadura prefabricada y electrosoldada, fabricada con varillas de acero de alta resistencia (usualmente Grado 60) pero de un calibre más delgado que el refuerzo tradicional.

• Ventajas: Su mayor beneficio es el ahorro en tiempo y mano de obra. Al venir listo para instalarse, elimina el laborioso proceso de cortar y amarrar estribos, lo que puede reducir los costos de mano de obra hasta en un 50% y los tiempos de colocación hasta en un 80%. Además, su fabricación industrializada garantiza uniformidad en las dimensiones y reduce el desperdicio de acero en la obra.

• Desventajas: Su uso está estructuralmente limitado. Generalmente, no está diseñado para sustituir castillos en muros de carga principales, sino para confinar muros divisorios. Es más susceptible a la oxidación si se almacena a la intemperie y las soldaduras pueden ser un punto de falla si el material no se manipula con cuidado.

• Costo Comparativo: Aunque el costo del material puede ser similar al de un castillo tradicional, el costo total instalado (material + mano de obra) es considerablemente menor. Un análisis de precios puede mostrar que un castillo terminado con Armex es entre un 30% y un 40% más económico que uno armado con varilla de 3/8".

Alternativa 3: Castillos con Varilla de 5/8 (Para cargas mayores)

Cuando las exigencias estructurales superan la capacidad de la varilla de 1/2", se recurre a la varilla de 5/8". Este es un refuerzo de alta resistencia que siempre debe ser especificado por un ingeniero calculista.

• Ventajas: Ofrece una capacidad de carga y una rigidez significativamente mayores. Es la opción indicada para columnas, elementos de contención, edificios de varios niveles o castillos que deben soportar trabes de grandes claros o cargas puntuales elevadas.

• Desventajas: Es la alternativa más costosa, no solo por el precio del acero, sino también por la mano de obra. Su peso y rigidez dificultan el corte, doblado y manejo en obra, requiriendo herramientas más robustas y personal más experimentado.

• Costo Comparativo: Es la opción más cara de las analizadas. El precio por pieza de varilla de 5/8" puede ser entre un 50% y un 70% más alto que el de la varilla de 1/2", a lo que se suma un mayor costo de mano de obra.

Comparativa de Resistencia y Costo: ¿Cuándo usar 1/2" vs 3/8" en México?

La decisión final entre castillos de varilla de 1/2 vs 3/8 nunca debe tomarla el constructor en la obra; debe estar rigurosamente estipulada en el plano y la memoria de cálculo estructural. La elección incorrecta compromete la seguridad de la edificación.

• Se debe usar varilla de 3/8" cuando: El cálculo estructural así lo indique para muros de carga en viviendas de uno o dos niveles, ubicadas en zonas de sismicidad baja o media, donde las cargas están distribuidas uniformemente y los claros son cortos.

• Se debe usar varilla de 1/2" cuando:

  • El ingeniero lo especifica para muros con una altura superior a los 3 metros.

  • Se requiere reforzar elementos clave como esquinas e intersecciones de muros en edificaciones de más de dos plantas.

  • La construcción se encuentra en zonas de alto riesgo sísmico (Clase I y II según las NTC), donde se necesita mayor ductilidad y capacidad de disipación de energía.

  • Se construyen bardas perimetrales altas o expuestas a fuertes cargas de viento, que requieren mayor resistencia al volteo.

El precio del castillo de varilla de 1/2 es superior, pero ese costo adicional es una inversión directa en la seguridad y durabilidad de la estructura. Ahorrar utilizando varilla de 3/8" donde se requiere de 1/2" es un error crítico que pone en riesgo la construcción y a sus ocupantes.

Proceso Constructivo Paso a Paso

La correcta ejecución de un castillo de concreto armado es un proceso metódico que garantiza su funcionalidad estructural. A continuación, se detalla cada fase, desde la cimentación hasta el acabado final.

Paso 1: Interpretación del Plano y Anclaje desde la Cimentación (Zapatas o Losa)

Todo comienza con el plano estructural. Este documento es el mapa que indica la ubicación, sección (ej. castillos de 15x20 con varilla de 1/2) y armado de cada elemento. El primer paso físico es el anclaje de castillos en cimentación. Antes de colar el concreto de la cimentación (ya sea una zapata corrida o una losa), se deben dejar "ahogadas" las varillas de arranque del castillo. Estas varillas, llamadas "arrancadores", deben estar amarradas firmemente al acero de refuerzo de la cimentación para asegurar una transferencia de esfuerzos continua y monolítica.

Paso 2: Habilitado y Doblado de Varillas (Ganchos de anclaje)

Las varillas de 1/2" se comercializan en tramos de 12 m. Se deben cortar a la longitud necesaria, considerando la altura del anclaje en la cimentación, la altura del muro, el peralte de la dala o cadena de cerramiento y la longitud adicional para el anclaje del siguiente nivel. En los extremos de cada varilla se deben doblar ganchos a 90 grados, conocidos como "patas", utilizando una herramienta llamada "grifa". Estos ganchos son cruciales para un anclaje efectivo en el concreto.

Paso 3: Habilitado y Doblado de Estribos (Alambrón)

Los estribos son los anillos que abrazan a las varillas longitudinales. Se fabrican con alambrón de 1/4". Para un castillo de 15x20 cm, los estribos deben tener una dimensión menor para permitir el recubrimiento de concreto (ej. 10x15 cm). Se cortan los tramos de alambrón y se doblan usando un molde o plantilla para garantizar que todos queden idénticos. El detalle más importante es el gancho de cierre: para cumplir con las normas sísmicas de México, este debe ser un gancho doblado a 135 grados, no a 90 grados. Durante un sismo, un gancho a 90 grados puede abrirse, provocando la falla del castillo; el gancho a 135 grados se ancla en el núcleo de concreto y mantiene el confinamiento, evitando el colapso.

Paso 4: Armado del Castillo: Amarre de Estribos a Varillas Longitudinales

Sobre una superficie plana, se colocan dos de las varillas de 1/2" y se marcan con gis las posiciones de los estribos, según la separación de estribos en castillos indicada en el plano (generalmente entre 15 y 20 cm). Se colocan los estribos en las marcas y se amarran firmemente con alambre recocido No. 18 y una herramienta amarradora. Luego, se posicionan las otras dos varillas en las esquinas restantes y se repite el proceso de amarre. Es una buena práctica alternar la posición de los ganchos de los estribos en esquinas opuestas a lo largo del castillo.

Paso 5: Colocación y Plomeo del Castillo en el Muro

La "canasta" o armadura ya ensamblada se levanta y se coloca sobre los arranques que vienen de la cimentación. La longitud de traslape entre los arranques y la nueva armadura debe ser de al menos 40 veces el diámetro de la varilla. Una vez en posición, se utiliza una plomada para asegurar que el castillo esté perfectamente vertical ("a plomo"). Se fija temporalmente para que no se mueva durante la construcción del muro y el posterior colado.

Paso 6: Cimbrado (Formaleta) del Castillo

La cimbra o formaleta es el molde de madera que contendrá el concreto fresco. Generalmente se construye con madera de pino. Se arman paneles que, al unirse, forman un cajón con las dimensiones finales del castillo (15x20 cm). Para asegurar que el acero no toque la madera, se colocan "calzas" o separadores de concreto o plástico, garantizando así el recubrimiento mínimo de 2.5 cm, que es vital para proteger el acero de la corrosión. La cimbra se asegura con "yugos" de madera y alambre recocido que atraviesa las juntas del muro para evitar que la presión del concreto la abra.

Paso 7: Preparación y Colado del Concreto (Dosificación y Vibrado)

La dosificación de concreto para castillos con una resistencia de f′c=200 kg/cm2 es estándar en la construcción mexicana. Usando "botes" de 19 litros, la proporción por cada bulto de cemento de 50 kg es: 4.5 botes de arena, 5.5 botes de grava de 3/4", y un máximo de 1.75 botes de agua. Antes de verter (colar) la mezcla, se mojan las paredes del muro y la cimbra para que no absorban el agua del concreto. El concreto se vierte por la parte superior y se compacta enérgicamente con una varilla ("picado") o un vibrador mecánico para eliminar burbujas de aire y evitar la formación de huecos conocidos como "cangrejeras".

Paso 8: Descimbrado y Curado del Concreto

La cimbra se puede retirar (descimbrar) después de 24 a 48 horas. Inmediatamente después, comienza el proceso de curado: se debe mantener la superficie del castillo húmeda durante al menos 7 días, rociándola con agua varias veces al día. Este paso es fundamental para que el concreto alcance la resistencia de diseño (f′c) y a menudo es ignorado, comprometiendo la calidad del elemento.

Listado de Materiales

Para planificar adecuadamente la construcción de un castillo de varilla de 1/2", es esencial conocer todos los componentes necesarios. La siguiente tabla sirve como una lista de verificación para la adquisición de materiales.

Cantidades y Rendimientos de Materiales

Para estimar el costo y la cantidad de material necesario, es útil conocer el consumo por cada metro lineal (ML) de castillo. La siguiente tabla presenta un desglose para un castillo típico de 15x20 cm.

Análisis de Precio Unitario (APU) - Ejemplo Detallado

Un Análisis de Precio Unitario (APU) desglosa el costo total de una actividad constructiva en sus componentes básicos. A continuación, se presenta un ejemplo detallado para 1 metro lineal de castillo.

Advertencia: Los siguientes costos son una estimación o proyección para 2025, basados en datos de finales de 2024. Son aproximados y están sujetos a inflación, tipo de cambio y variaciones regionales significativas dentro de México. Se recomienda solicitar cotizaciones locales para obtener precios precisos.

Concepto: Suministro, armado, cimbrado, colado y descimbrado de castillo de 15x20 cm con 4 varillas de 1/2" y estribos de alambrón @ 20 cm, f′c=200 kg/cm2.

Normativa, Permisos y Seguridad: Construye con Confianza

Construir no es solo apilar materiales; es un acto de responsabilidad que debe regirse por normativas técnicas, requisitos legales y estrictas medidas de seguridad para garantizar la integridad de la estructura y la protección de las personas.

Normas Oficiales Mexicanas (NOM) Aplicables

En México, la construcción se rige por un marco normativo robusto, siendo las Normas Técnicas Complementarias (NTC) del Reglamento de Construcciones de la Ciudad de México (RCDF) la referencia técnica más influyente a nivel nacional. Para los castillos, las más relevantes son:

• NTC para Diseño y Construcción de Estructuras de Mampostería: Establece los criterios para el diseño del sistema de mampostería confinada, incluyendo las dimensiones mínimas de los castillos, su separación máxima y su ubicación.

• NTC de Concreto: Dicta las especificaciones para el concreto y el acero de refuerzo, como la resistencia mínima del concreto (f′c), los requisitos para el doblado de ganchos, las longitudes de traslape y el recubrimiento mínimo del acero.

• NMX-B-506-CANACERO-2019: Esta Norma Mexicana especifica los requisitos de calidad, propiedades mecánicas (como el Grado 42, que indica una resistencia a la fluencia de 4200 kg/cm2) y las características de las corrugaciones de la varilla de acero para refuerzo.

¿Necesito un Permiso de Construcción?

Sí. Cualquier construcción, ampliación o modificación que involucre elementos estructurales, como la construcción de muros de carga y sus correspondientes castillos, requiere obligatoriamente un Permiso o Licencia de Construcción emitido por la dirección de obras públicas del municipio correspondiente. Para obtenerlo, es indispensable presentar un proyecto arquitectónico y estructural firmado por un Director Responsable de Obra (DRO). El DRO es un arquitecto o ingeniero civil con registro oficial, quien asume la responsabilidad legal de que la obra se ejecute conforme a los planos y normativas vigentes, garantizando la seguridad de la edificación.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

La seguridad en la obra es primordial. El personal que trabaja en el habilitado del acero ("fierreros") y en el colado de concreto debe utilizar, como mínimo, el siguiente Equipo de Protección Personal (EPP):

• Guantes de carnaza: Para proteger las manos de cortes y abrasiones al manipular varillas, alambrón y alambre recocido.

• Gafas de seguridad: Indispensables para proteger los ojos de rebabas metálicas al cortar acero y de salpicaduras de la mezcla de concreto.

• Botas de seguridad con casquillo: Protegen los pies de la caída de objetos pesados y de perforaciones por clavos o varillas.

• Casco de seguridad: Obligatorio en toda la obra para proteger la cabeza de impactos.

• Faja lumbar: Recomendada para reducir el riesgo de lesiones en la espalda al levantar cargas pesadas, como los rollos de alambrón o las varillas.

Costos Promedio para diferentes regines de México (Norte, occidente, centro, sur).

El costo de construcción en México varía considerablemente de una región a otra, principalmente debido a las diferencias en el costo de la mano de obra y la logística de los materiales. La siguiente tabla ofrece una estimación de costos proyectados para 2025.

Nota importante: Estos valores son una estimación y proyección para 2025. Son promedios que pueden fluctuar significativamente según el proveedor, la escala del proyecto y las condiciones específicas del mercado local.

Usos Comunes en la Construcción

La especificación de varilla de 1/2" en castillos no es arbitraria; responde a necesidades estructurales concretas donde se requiere una mayor resistencia y rigidez que la que ofrece el estándar de 3/8".

Castillos en Esquinas e Intersecciones de Muros de Carga

Este es el uso más fundamental. En las esquinas e intersecciones, los castillos actúan como un "nudo" que amarra los muros perpendiculares. Esto crea una estructura tridimensional rígida, similar a una caja, que es esencial para resistir las fuerzas multidireccionales de un sismo y evitar que los muros se separen. El uso de varilla de 1/2" en estos puntos críticos aumenta la robustez de estas uniones.

Refuerzo en Muros de Mampostería de más de 3 metros de altura

Los muros altos y largos son esbeltos y, por lo tanto, más vulnerables al pandeo o a la falla por cargas laterales (como el viento o un sismo). Las normativas mexicanas exigen la colocación de castillos intermedios a una separación máxima de 3 a 4 metros para dividir el muro en paneles más pequeños y estables. En muros que superan los 3 metros de altura, es común que el cálculo estructural especifique varilla de 1/2" para proporcionar la rigidez adicional necesaria para contrarrestar los efectos de la esbeltez.

Castillos en Bardas Perimetrales de Gran Altura o Expuestas al Viento

A diferencia de los muros de una casa, las bardas perimetrales son elementos aislados que no cuentan con el arriostramiento de un sistema de techo. Esto las hace particularmente susceptibles a la fuerza del viento, que ejerce una presión lateral significativa. Para bardas de más de 2.5 metros de altura, el uso de castillos robustos con varilla de 1/2" y una cimentación más profunda es una práctica común para garantizar su estabilidad y prevenir el volteo.

Elementos de Confinamiento en Zonas Sísmicas (Clase I y II)

En las regiones de México con mayor peligro sísmico, el diseño estructural se enfoca en la ductilidad, que es la capacidad de la estructura para deformarse significativamente sin colapsar. Los castillos con varilla de 1/2" y estribos más juntos (menor separación) proporcionan un mayor confinamiento al concreto, aumentando drásticamente la ductilidad del sistema de mampostería confinada. Esto permite que la estructura disipe la energía del sismo de manera controlada, protegiendo la vida de los ocupantes.

Errores Frecuentes y Cómo Evitarlos

La calidad de un castillo no solo depende de los materiales, sino de una ejecución cuidadosa. A continuación, se describen los errores más comunes y las soluciones para garantizar un trabajo de calidad profesional.

Error 1: Separación Excesiva de Estribos (Más de 20-25 cm)

• El Problema: Es una práctica común en obra para "ahorrar" tiempo y alambrón. Sin embargo, aumentar la separación de los estribos reduce drásticamente la capacidad del castillo para confinar el concreto y, lo más grave, permite que las varillas longitudinales se pandeen (curven hacia afuera) bajo compresión durante un sismo, llevando al colapso del elemento.

• La Solución: Respetar a rajatabla la separación indicada en el plano estructural (usualmente 15 o 20 cm). Se debe usar una cinta métrica y gis para marcar la posición de cada estribo sobre las varillas antes de amarrarlos.

Error 2: Mal Anclaje o Longitud de Traslape Insuficiente

• El Problema: Un castillo que no está correctamente anclado a la cimentación o cuyas varillas no se traslapan lo suficiente entre un nivel y otro, crea un punto débil. La cadena estructural se rompe, impidiendo la correcta transmisión de fuerzas hacia el suelo.

• La Solución: Las varillas de arranque deben dejarse desde la cimentación con la longitud adecuada para un traslape de al menos 40 veces el diámetro de la varilla. Todos los traslapes deben amarrarse firmemente con alambre recocido.

Error 3: Recubrimiento de Concreto Pobre (Varillas pegadas a la cimbra)

• El Problema: Si el acero de refuerzo queda muy cerca de la superficie (o en contacto con la cimbra), queda expuesto a la humedad y el oxígeno del ambiente. Esto inicia un proceso de corrosión (oxidación) que expande el acero, generando fisuras y reventando el concreto desde adentro, destruyendo la integridad del castillo.

• La Solución: Utilizar siempre "calzas" o separadores (hechos de mortero o plástico) entre la armadura de acero y la cimbra para garantizar una capa uniforme de concreto de al menos 2.5 cm por todos lados.

Error 4: Colado con "Cangrejeras" (Huecos en el concreto por falta de vibrado)

• El Problema: Un concreto mal vibrado o muy seco deja huecos o "nidos de piedra", conocidos en México como "cangrejeras". Estas zonas no solo son estéticamente deficientes, sino que representan puntos de baja resistencia y vías de acceso para que el agua y los agentes corrosivos lleguen al acero.

• La Solución: Verter el concreto por capas y compactar cada una de ellas introduciendo y sacando repetidamente una varilla o, idealmente, utilizando un vibrador de concreto. Esto asegura que la mezcla llene todos los espacios.

Error 5: No Respetar el Diámetro de Doblado de Ganchos en Estribos

• El Problema: Doblar el alambrón de los estribos en un ángulo muy agudo o con un gancho de cierre a 90° en lugar de 135° puede microfisurar el acero, debilitándolo. Además, el gancho a 90° no proporciona el confinamiento sísmico adecuado que exigen las normas.

• La Solución: Realizar los dobleces de forma gradual y asegurarse de que los ganchos de cierre cumplan con el ángulo de 135° y la longitud de extensión mínima que marcan las NTC de Concreto, que es de 6 veces el diámetro de la barra o 7.5 cm, lo que sea mayor.

Checklist de Control de Calidad

Para garantizar que cada castillo se construya con los más altos estándares, utilice esta lista de verificación en las diferentes etapas del proceso.

Antes del Armado

• [ ] Verificar Materiales: Confirmar que el diámetro de la varilla sea de 1/2" y el del alambrón de 1/4", y que el acero sea del grado especificado en el plano (ej. G42).

• [ ] Inspección del Acero: Asegurarse de que las varillas y el alambrón estén libres de lodo, grasa o escamas de óxido suelto. Una capa fina y uniforme de óxido es aceptable y puede mejorar la adherencia.

Durante el Armado

• [ ] Verificar Separación: Medir con cinta métrica que la distancia entre estribos corresponda a la del plano.

• [ ] Verificar Ganchos: Comprobar que los ganchos de los estribos estén doblados a 135° y que sus posiciones se alternen a lo largo del castillo.

• [ ] Amarres Firmes: Asegurar que todos los amarres con alambre recocido estén tensos y no permitan el movimiento de los estribos.

• [ ] Colocación de Calzas: Antes de cerrar la cimbra, verificar que se hayan colocado los separadores para garantizar el recubrimiento.

Durante el Colado

• [ ] Verificar Dosificación: Supervisar la proporción de cemento, arena, grava y agua en cada mezcla.

• [ ] Consistencia Correcta: Asegurar que la mezcla no esté ni muy seca ni muy aguada (revenimiento adecuado).

• [ ] Vibrado Adecuado: Confirmar que el concreto se vibre o pique correctamente para eliminar vacíos.

Después del Descimbrado

• [ ] Inspección Visual: Revisar la superficie del castillo para detectar "cangrejeras" o fisuras. Si son superficiales, deben repararse con mortero.

• [- ] Inicio del Curado: Iniciar el curado con agua tan pronto como sea posible y mantenerlo de forma constante durante al menos siete días.

Mantenimiento y Vida Útil: Protege tu Inversión

Una vez que el castillo está colado y forma parte del muro, su cuidado se integra al mantenimiento general de la edificación. Protegerlo adecuadamente es clave para que cumpla su función durante toda la vida útil de la construcción.

Plan de Mantenimiento Preventivo

Dado que el castillo es un elemento embebido, el mantenimiento no es directo, sino preventivo. Se centra en proteger el sistema muro-castillo de los agentes que pueden degradarlo:

• Revisión de Fisuras Estructurales: Después de un sismo, es importante inspeccionar los muros en busca de grietas diagonales que partan de las esquinas de puertas y ventanas. Estas pueden ser un indicio de que la estructura ha sido sometida a esfuerzos importantes.

• Impermeabilización y Control de Humedad: La principal amenaza para el acero de refuerzo es la corrosión. Mantener en buen estado la impermeabilización de la azotea y los cimientos, así como los sellos en ventanas, es crucial para evitar que la humedad penetre en los muros.

• Reparación de Aplanados: Cualquier grieta o desprendimiento en el recubrimiento (aplanado o estuco) debe repararse de inmediato. Este acabado es la primera barrera de protección del concreto contra el ambiente.

Durabilidad y Vida Útil Esperada en México

Un castillo de concreto armado, diseñado y construido correctamente según las normativas mexicanas, está hecho para durar tanto como la edificación misma, lo que se traduce en una vida útil esperada de más de 50 años. Los factores que pueden acortar esta durabilidad son:

• Corrosión del Acero: Es el factor más crítico. En zonas costeras, el ambiente salino (salitre) acelera enormemente la corrosión. En zonas industriales, la lluvia ácida puede tener un efecto similar.

• Carbonatación del Concreto: Es un proceso químico lento en el que el dióxido de carbono del aire penetra en el concreto y reduce su pH, eliminando la capa protectora natural que pasiva al acero. Un concreto de buena calidad, bien compactado y con el recubrimiento adecuado, retrasa este proceso por décadas.

Sostenibilidad e Impacto Ambiental

El concreto armado tiene un doble perfil ambiental que es importante conocer.

• Impacto Ambiental: La producción tanto del cemento como del acero son procesos industriales con una alta huella de carbono. La fabricación de cemento es responsable de cerca del 7-8% de las emisiones globales de CO2, debido al proceso químico de calcinación y al alto consumo de energía. De manera similar, la producción de acero a partir de mineral de hierro es muy demandante en energía.

• Sostenibilidad y Reciclabilidad: A pesar de su impacto inicial, el acero tiene una ventaja clave: es 100% reciclable sin perder ninguna de sus propiedades. Gran parte de la varilla de refuerzo utilizada en México se fabrica a partir de chatarra de acero en hornos de arco eléctrico, un proceso que consume significativamente menos energía que la producción primaria. Además, la gran durabilidad de las estructuras de concreto armado reduce la necesidad de reconstrucción y el consumo de materiales a largo plazo.

Preguntas Frecuentes (FAQ)

A continuación, se responden algunas de las dudas más comunes sobre los castillos de varilla de 1/2".

¿Cuántas varillas de 1/2" lleva un castillo de 15x20?

Por norma y práctica constructiva en México, un castillo de sección rectangular debe llevar un mínimo de cuatro varillas longitudinales, una posicionada en cada esquina del estribo para garantizar un confinamiento efectivo.

¿A qué distancia van los estribos en un castillo con varilla de 1/2"?

La separación debe ser la que indique el plano estructural. Como regla general, las Normas Técnicas Complementarias (NTC) establecen que la separación máxima no debe exceder los 20 cm. En zonas críticas (cerca de uniones con losas o trabes), esta separación se reduce a 15 cm o incluso 10 cm para un mayor confinamiento sísmico.

¿Cuál es el precio del metro lineal de castillo de varilla de 1/2"?

Como una proyección para 2025, el precio por metro lineal de castillo de varilla de 1/2" terminado (incluyendo materiales, mano de obra, cimbrado y colado) en México puede oscilar entre $430 y $550 MXN. Este costo varía significativamente según la región, el costo de la mano de obra local y el precio de los materiales.

¿Es mejor usar varilla de 1/2" o de 3/8" para una casa de dos pisos?

La respuesta correcta es: la que especifique el cálculo estructural. No es una cuestión de preferencia. Para una casa de dos pisos, es muy probable que el ingeniero utilice una combinación: varilla de 3/8" para castillos en muros interiores con poca carga y varilla de 1/2" para los castillos perimetrales, de las esquinas y aquellos que soporten cargas importantes. Nunca se debe sustituir una varilla de 1/2" por una de 3/8" por cuenta propia.

¿Qué concreto (f'c) se usa para los castillos?

La normativa mexicana (NTC) permite un concreto con una resistencia a la compresión (f′c) mínima de 150 kg/cm2 para elementos de confinamiento. Sin embargo, la práctica recomendada y más extendida en la construcción de calidad es utilizar un concreto de f′c=200 kg/cm2, ya que ofrece mayor durabilidad y un margen de seguridad superior.

¿Cuánto debe medir el gancho de los estribos?

Según las NTC para Concreto, el gancho de cierre de un estribo (doblado a 135°) debe tener una extensión recta final de al menos 6 veces el diámetro del alambrón, pero nunca menor a 7.5 cm. Para el alambrón de 1/4" (6.35 mm), esto implica una longitud de gancho de por lo menos 7.5 cm para garantizar un anclaje perfecto dentro del núcleo del castillo.

¿Qué es el recubrimiento y por qué es importante?

El recubrimiento es la distancia que hay entre el acero de refuerzo y la cara exterior del concreto. Su función es vital: proteger el acero contra la corrosión al aislarlo del oxígeno y la humedad. Un recubrimiento insuficiente es una de las principales causas de fallas prematuras en estructuras de concreto. Para castillos, el recubrimiento mínimo suele ser de 2.5 cm.

¿Puedo usar Armex en lugar de castillos de varilla de 1/2"?

No, no son intercambiables. Un castillo armado con varilla de 1/2" es un elemento estructural diseñado para soportar cargas significativas. El Armex, por su parte, es un elemento más ligero, diseñado principalmente para confinar muros divisorios que no soportan cargas importantes. Reemplazar un castillo de 1/2" especificado en un plano por un Armex es una modificación estructural peligrosa que compromete la seguridad del inmueble.

Videos Relacionados y Útiles

Para complementar la información teórica, observar el proceso en la práctica es invaluable. A continuación, se presenta una selección de videos de creadores mexicanos que muestran de manera clara y detallada las técnicas de armado y colado.

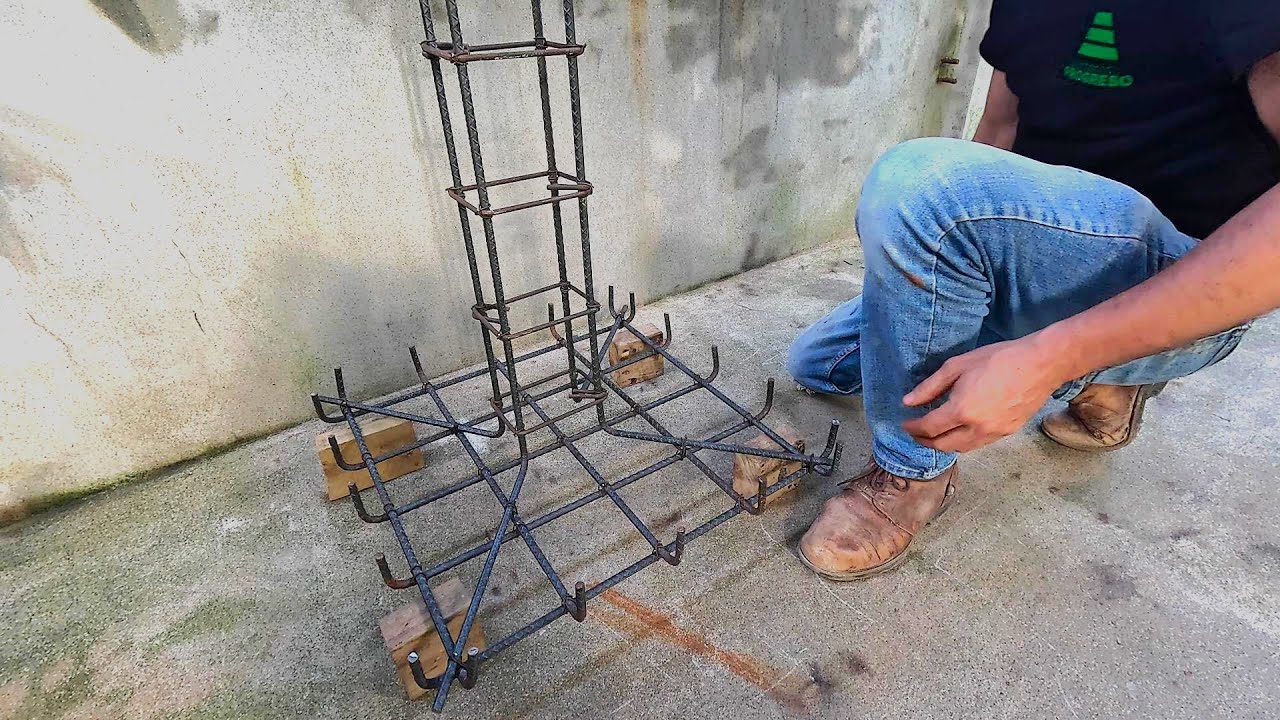

CÓMO ARMAR CASTILLOS DE VARILLA para contrucción de casas 2 diferentes amarres

Un maestro de obra muestra paso a paso cómo armar un castillo de varilla, incluyendo el marcado, colocación de estribos y dos tipos de amarre con alambre recocido. El proceso es idéntico para varilla de 1/2".

Cómo hacer amarre de estribos para columnas o castillos

Video corto y claro que se enfoca específicamente en la técnica correcta para amarrar los estribos a las varillas longitudinales, asegurando una unión firme y resistente.

Colado de Castillo y Cadena

Un tutorial práctico que muestra el proceso de colado, enfatizando la importancia de mojar la cimbra, usar una lechada inicial para sellar la base y vibrar el concreto para evitar "cangrejeras".

Conclusión

En resumen, los castillos de varilla de 1/2 representan una solución estructural robusta y confiable dentro del sistema de mampostería confinada en México, indispensables cuando el cálculo estructural así lo demanda para garantizar la seguridad frente a cargas sísmicas y verticales. Esta guía ha demostrado que el éxito no reside únicamente en el mayor diámetro del acero, sino en la ejecución meticulosa de cada etapa: desde el correcto anclaje en la cimentación y la precisa separación de estribos, hasta un colado y curado de concreto de alta calidad. La elección entre 1/2" y otras alternativas nunca debe ser una decisión de obra, sino una directriz del diseño ingenieril. Al seguir las normativas, emplear materiales de calidad y aplicar las buenas prácticas aquí descritas, se asegura la integridad y longevidad de la edificación, protegiendo tanto la inversión como, más importante aún, la vida de sus ocupantes. La construcción de castillos de varilla de 1/2 bien ejecutados es un pilar fundamental de la construcción segura en nuestro país.

Glosario de Términos

Para una mejor comprensión del contenido, a continuación se definen algunos de los términos técnicos más utilizados en este artículo.

Acero de Refuerzo

Barras de acero, comúnmente con salientes llamadas corrugaciones (varillas), que se embeben en el concreto para que el elemento estructural pueda resistir los esfuerzos de tensión.

Estribo

Pieza de acero, generalmente de alambrón, que se coloca de forma transversal a las varillas longitudinales en un castillo o columna. Su función principal es confinar el concreto del núcleo y evitar que las varillas principales se pandeen.

Alambrón

Producto de acero laminado en caliente, de sección redonda y diámetro pequeño (comúnmente 1/4"), que se suministra en rollos. Es el material base para la fabricación de estribos.

Recubrimiento (Concreto)

Es la capa de concreto que protege al acero de refuerzo del medio ambiente. Es la distancia mínima entre la superficie de una varilla y la cara exterior del elemento de concreto.

Concreto Armado

Material de construcción compuesto que aprovecha la alta resistencia a la compresión del concreto y la alta resistencia a la tensión del acero de refuerzo, trabajando en conjunto para formar elementos estructurales eficientes y duraderos.

Mampostería Confinada

Sistema constructivo en el que los muros de mampostería (hechos de block, tabique, etc.) se construyen primero y luego se "confinan" o rodean con elementos de concreto armado (castillos y dalas) que se cuelan en sitio, logrando que muro y marco trabajen como una sola unidad.

f'c (Resistencia del Concreto)

Es la abreviatura para la "resistencia a la compresión especificada del concreto" a los 28 días de edad. Se expresa comúnmente en kilogramos por centímetro cuadrado (kg/cm2) e indica la capacidad del concreto para soportar cargas de aplastamiento.
