Brocal de acero comercial abierto de 90 kg, marca Fundidora Tenayuca. Incluye. Material, mano de obra y herramienta.

El Guardián de Acero bajo el Asfalto Mexicano

"En el complejo tejido de la infraestructura urbana de México, especificar un producto de fundidora tenayuca no es simplemente adquirir una pieza de metal; es integrar una garantía de resiliencia sanitaria y seguridad vial que distingue a una obra maestra de ingeniería de un riesgo latente de responsabilidad civil en el panorama constructivo de 2025."

Resumen Ejecutivo y Ficha Técnica

La siguiente matriz técnica condensa los parámetros operativos críticos para la toma de decisiones en proyectos de infraestructura urbana y obra civil en México durante el ejercicio fiscal 2025. Esta tabla sirve como referencia inmediata para ingenieros civiles, arquitectos y residentes de obra que gestionan la adquisición de componentes de alcantarillado.

Opciones: El Catálogo Extendido y la Ingeniería de Selección

La selección de componentes para el alcantarillado y la conducción de agua potable en México ha evolucionado drásticamente. Lo que antaño era una decisión basada puramente en el peso del hierro, hoy en 2025 es un análisis multidimensional que involucra metalurgia avanzada, polímeros de ingeniería y compatibilidad normativa. Al explorar el universo de soluciones que ofrece fundidora tenayuca, es imperativo desglosar cada categoría no solo como un producto comercial, sino como una solución técnica a problemas específicos de la hidráulica urbana.

1. La Hegemonía del Hierro Dúctil (Línea de Alta Resistencia)

El hierro dúctil representa la evolución tecnológica más significativa en la fundición para infraestructura. A diferencia del hierro gris tradicional, que ha dominado el mercado mexicano por décadas, el hierro dúctil ofrecido por fundidora tenayuca y sus competidores de alto nivel incorpora un tratamiento metalúrgico con magnesio o cerio. Este proceso transforma las inclusiones de grafito, pasando de una estructura laminar (que actúa como microfisuras internas) a una estructura esferoidal o nodular.

Esta distinción a nivel microscópico tiene implicaciones macroscópicas profundas para la ingeniería civil en 2025. La morfología esferoidal elimina los planos de fractura preferentes, otorgando al material una ductilidad mensurable. En términos prácticos, esto significa que un brocal o una rejilla de hierro dúctil tiene la capacidad de deformarse elásticamente bajo cargas extremas antes de alcanzar su punto de ruptura.

• Brocal y Tapa H-25 (Tráfico Pesado): Este es el componente crítico para vialidades primarias, autopistas y zonas industriales. La clasificación H-25, derivada de la norma AASHTO M306, certifica que la pieza puede soportar una carga de eje de 25,000 libras (aproximadamente 11.3 toneladas métricas por rueda) con un factor de seguridad que a menudo eleva la prueba de carga estática a más de 22 toneladas. En el contexto de 2025, donde el transporte de carga en México se ha intensificado por el nearshoring, la especificación de H-25 es no negociable en corredores logísticos.

• Alcantarillado Pluvial Articulado: Las rejillas con sistemas de bisagra integrados resuelven dos problemas históricos: el robo y el desplazamiento. Al estar mecánicamente unidas al marco, estas piezas de fundidora tenayuca impiden que la succión generada por el paso de vehículos a alta velocidad (efecto pistón) levante la rejilla, un fenómeno común que causa accidentes graves. Además, la fundición dúctil permite diseños de rejillas con mayor área hidráulica (más espacio vacío para el paso de agua) sin sacrificar la integridad estructural, optimizando la captación pluvial en ciudades propensas a inundaciones repentinas.

2. La Tradición del Hierro Gris (Línea Estándar ASTM A126)

A pesar del avance del dúctil, el hierro gris mantiene una posición sólida en el catálogo debido a sus propiedades únicas de amortiguamiento y resistencia a la compresión. Fabricado bajo la norma ASTM A126 Clase B , el hierro gris es una aleación de hierro-carbono-silicio que ofrece una excelente maquinabilidad y una resistencia a la corrosión aceptable gracias a la formación de una capa de óxido pasivante.

• Marcos con Tapa Ciega para Banqueta: En zonas peatonales o de tráfico muy ligero, la ductilidad no es prioritaria. Aquí, la rigidez del hierro gris y su bajo costo lo hacen ideal. Los registros de fundidora tenayuca para estas aplicaciones suelen incluir patrones antiderrapantes en la fundición para seguridad peatonal.

• Cajas de Llave de Banqueta: Estos pequeños registros protegen las válvulas de corte domiciliarias. Su diseño telescópico permite ajustar la altura de la tapa al nivel exacto de la banqueta terminada, facilitando la pavimentación o el mantenimiento posterior sin necesidad de excavar todo el cuerpo de la caja.

• Contramarcas de Canal de Acero: No todo es fundición. Los marcos fabricados con perfiles estructurales de acero (canal o ángulo) ofrecen una solución robusta para bocas de tormenta de grandes dimensiones donde un marco de fundición sería prohibitivamente costoso o difícil de manufacturar. Estos marcos suelen anclarse directamente al armado de acero del concreto antes del colado, convirtiéndose en una parte integral de la estructura de la guarnición.

3. Conexiones Mecánicas y Control de Fluidos

El ecosistema de fundidora tenayuca se extiende más allá de la superficie, penetrando en la red de distribución de agua potable con componentes críticos para la hermeticidad y el control de flujo.

• Juntas Gibault: En el mantenimiento de redes antiguas de asbesto-cemento o en la interconexión de materiales disímiles (PVC con acero), la Junta Gibault sigue siendo insustituible. Este acoplamiento consta de un manguito central, dos anillos de goma y dos bridas de apriete. Al apretar los pernos, las gomas se comprimen contra la tubería y el manguito, creando un sello hermético que admite cierta deflexión angular y movimiento longitudinal. Esto es vital en suelos arcillosos o zonas sísmicas como la Ciudad de México, donde las tuberías rígidas tienden a fracturarse si las uniones son demasiado rígidas.

• Abrazaderas de Inserción: La expansión de la red de agua potable hacia nuevos desarrollos requiere realizar tomas domiciliarias sin interrumpir el servicio principal. Las abrazaderas de inserción de fundidora tenayuca permiten perforar la tubería matriz bajo presión. Su diseño de banda ancha distribuye la presión de sellado para evitar deformar tuberías plásticas.

• Válvulas de Compuerta y Check: Las válvulas de compuerta son los "interruptores" de la red. La opción de vástago fijo es preferida en instalaciones subterráneas. Por otro lado, las válvulas Check son esenciales en estaciones de bombeo para prevenir el golpe de ariete, un pico de presión destructivo que ocurre cuando el flujo se detiene repentinamente.

4. La Revolución de los Materiales Alternativos (PEAD y Policoncreto)

En respuesta a la crisis de robo de infraestructura metálica que afecta a municipios en todo México, fundidora tenayuca y el mercado en general han adoptado materiales sin valor de reciclaje.

• Polietileno de Alta Densidad (PEAD): Estos brocales no son simples plásticos; son estructuras de ingeniería moldeadas por inyección o rotomoldeo, reforzadas con costillas estructurales. Su peso ligero reduce riesgos laborales. Químicamente, el PEAD es inerte al ácido sulfhídrico (H2S), el gas corrosivo del alcantarillado.

• Concreto Polimérico: Una matriz de resina con agregados de cuarzo. Alcanza resistencias a la compresión de 800-1000 kg/cm² y tiene una absorción de agua casi nula. Es el estándar para tapas CFE por sus propiedades dieléctricas.

Proceso Paso a Paso: Metodología Constructiva de Precisión

La instalación de un brocal de fundidora tenayuca es un procedimiento de ingeniería civil que requiere precisión. El siguiente protocolo técnico, actualizado para 2025, detalla la ejecución correcta.

Fase 1: Diagnóstico y Preparación del Sitio (La Base Crítica)

El éxito de la instalación reside en la transferencia de cargas.

1. Trazo y Corte: Se debe definir un perímetro de 1.20 x 1.20 m alrededor del centro del pozo. Utilizando una cortadora de disco, se realiza un corte limpio. Se prohíbe el uso de retroexcavadora para "arrancar" el pavimento, ya que fractura la losa adyacente.

2. Demolición Selectiva: Demoler manualmente el material interior del corte hasta exponer la "corona" del pozo.

3. Inspección de la Corona: La superficie debe estar estructuralmente sana. Si los ladrillos están sueltos, deben repararse antes de proceder.

Fase 2: El Asiento Estructural (Mecánica de Materiales)

El objetivo es crear una interfaz rígida entre el pozo y el marco.

1. Preparación del Mortero: Se requiere un mortero cemento-arena 1:3 o grout de no contracción. La arena debe ser de mina limpia.

2. Aplicación de la Cama: Extender una capa uniforme de mortero de al menos 5 cm sobre la corona.

3. Colocación del Marco: Asentar el marco de fundidora tenayuca sobre el mortero fresco. Usar la técnica de "asentamiento vibratorio" con mazo de goma para llenar todos los vacíos.

Fase 3: Nivelación y Anclaje (Geometría Vial)

El brocal debe ser una extensión de la rasante.

1. Nivelación de Precisión: Alinear la superficie superior del marco con el nivel final del pavimento, considerando el bombeo de la calle.

2. El Chaflán de Confinamiento: Colar un anillo de concreto (f’c=200 kg/cm²) que envuelva la base del marco. Este anillo impide el desplazamiento lateral ante fuerzas de frenado.

3. Refuerzo: En vías H-25, integrar varillas o malla en este anillo para controlar fisuras.

Fase 4: Acabados y Puesta en Servicio (Curado)

1. Carpeta Asfáltica: Aplicar la carpeta de terminación, compactándola alrededor del marco. El nivel final del asfalto debe quedar 3-5 mm por encima del marco.

2. Limpieza Final: Limpiar la garganta del marco. Cualquier residuo aquí causará que la tapa "baile" y genere ruido.

3. Curado: Respetar tiempos de fraguado (mínimo 72 horas con cemento normal) antes de abrir al tráfico.

Listado de Materiales

Cantidades y Rendimientos de Materiales

Análisis de Precio Unitario (APU) - Ejemplo Detallado

A continuación, se presenta un desglose exhaustivo para la instalación de un brocal de tráfico pesado en la Zona Metropolitana del Valle de México (Proyección 2025).

Concepto: Suministro, instalación, nivelación y puesta en servicio de Brocal y Tapa de Hierro Dúctil H-25 marca Fundidora Tenayuca.

Nota: Costos estimados proyectados a 2025, sujetos a cambios en el mercado del acero.

Normativa, Permisos y Seguridad: Construye con Confianza

La infraestructura hidráulica no es territorio sin ley. Existen normas estrictas cuyo incumplimiento puede derivar en sanciones.

Normas Oficiales Mexicanas (NOM) Aplicables

• NOM-001-CONAGUA-2011: Establece las especificaciones de hermeticidad. Los brocales deben garantizar un cierre ajustado para evitar la infiltración de agua pluvial a la red sanitaria.

• AASHTO M306-10: Referencia técnica estándar. Especifica que una tapa H-25 debe soportar una carga de prueba de 40,000 libras (aprox. 18.1 toneladas) sin deformación permanente.

• NMX-H-004-SCFI-2021: Regula el galvanizado por inmersión en caliente para proteger los herrajes de acero contra la corrosión del suelo.

¿Necesito un Permiso de Construcción?

Generalmente, la sustitución de brocales en vía pública requiere un permiso de Ruptura de Pavimento emitido por la Dirección de Obras Públicas municipal. Si la obra es en un fraccionamiento privado, se requiere la validación del comité de administración. En obras mayores de urbanización, la instalación debe ser supervisada y firmada por un Director Responsable de Obra (DRO) para liberar la fianza de vicios ocultos.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

• Botas con casquillo: Críticas al manipular piezas de fundición que pesan más de 50 kg.

• Guantes de carnaza: El hierro fundido suele tener rebabas afiladas que pueden causar cortes profundos.

• Chaleco reflejante y conos: Obligatorio al trabajar en arroyo vehicular para evitar atropellamientos.

Costos Promedio para diferentes regiones de México

El costo final en 2025 varía por la logística (peso del hierro) y mano de obra local.

Nota: El "Costo Promedio" incluye suministro de brocal H-25 e instalación completa.

Usos Comunes en la Construcción

Urbanización Residencial de Lujo

En fraccionamientos privados, la estética es clave. Se utilizan brocales de fundidora tenayuca con logotipos personalizados del desarrollo y acabados en pintura epóxica negra para integrarse al diseño urbano.

Parques Industriales y Patios de Maniobras

Aquí la resistencia es la prioridad. Se instalan rejillas pluviales de hierro dúctil tipo "tráfico pesado" capaces de soportar el giro de las ruedas de tráileres cargados, donde el esfuerzo de torsión destruiría una rejilla estándar.

Infraestructura Municipal (Vialidades Primarias)

En avenidas principales, la velocidad de los vehículos genera un efecto de succión. Se requieren brocales con cerrojos de seguridad o sistemas articulados para evitar que las tapas "vuelen" o sean robadas.

Errores Frecuentes y Cómo Evitarlos

1. La Trampa del "H-20" en Vías Rápidas: Especificar un brocal H-20 (tráfico medio) en una avenida con tráfico pesado es un error grave. La fatiga romperá la tapa. Siempre sobredimensionar a H-25 en carriles de baja velocidad.

2. Instalación "En Seco": Colocar el marco directamente sobre el ladrillo sin cama de mortero crea puntos de estrés que fracturan el hierro.

3. Ignorar la Dilatación: En zonas extremas, instalar tapas sin la holgura adecuada puede causar fisuras por expansión térmica.

4. Soldadura de Campo: Intentar reparar hierro fundido con soldadura eléctrica estándar debilita la pieza. Si se rompe, se debe reemplazar.

Checklist de Control de Calidad

• Antes:

  • [ ] Verificar que el modelo coincida con la carga de diseño (H-20 vs H-25).

  • [ ] Realizar prueba de sonido ("campana") para confirmar hierro dúctil.

• Durante:

  • [ ] Confirmar que el mortero de asiento cubra el 100% de la base del marco.

  • [ ] Verificar nivelación con el pavimento existente para evitar topes.

• Después:

  • [ ] Prueba de "bailoteo": Pisar la tapa en los 4 cuadrantes; no debe moverse ni sonar.

  • [ ] Limpieza total de la garganta y bisagras.

Mantenimiento y Vida Útil: Protege tu Inversión

Plan de Mantenimiento Preventivo

• Semestral: Barrido y limpieza de los asientos del marco para eliminar arena abrasiva.

• Anual: Engrasado de bisagras y cerrojos en modelos articulados. Revisión de grietas en el asfalto perimetral y sellado inmediato.

Durabilidad y Vida Útil Esperada en México

Un brocal de hierro dúctil bien instalado tiene una vida útil superior a los 30 años. En zonas costeras, la corrosión puede reducir esto a 15-20 años si no se mantiene el recubrimiento asfáltico.

Sostenibilidad e Impacto Ambiental

El hierro fundido es 100% reciclable al final de su vida útil, contribuyendo a la economía circular. Además, su durabilidad reduce la necesidad de reemplazos frecuentes (menos huella de carbono por fabricación y transporte).

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre la carga H-20 y H-25?

H-20 soporta tráfico vehicular normal. H-25 es una especificación reforzada (25% más carga) para tráfico pesado intenso. En 2025, se recomienda H-25 para mayor durabilidad en vialidades principales.

¿Por qué las tapas a veces hacen ruido al pasar un coche?

Se debe a inestabilidad por suciedad en el asiento o una mala instalación donde el marco se torció. Se soluciona limpiando el asiento o usando empaques de polietileno antirruido.

¿Es mejor el polietileno (PEAD) que el hierro fundido?

El PEAD es superior en resistencia química y nulo valor de robo. El hierro dúctil es superior en resistencia a cargas extremas y durabilidad física.

¿Qué vida útil tiene un brocal de hierro dúctil?

Bajo condiciones normales, más de 30 años. El hierro gris es más frágil y susceptible a romperse por impacto antes de tiempo.

¿Cómo identifico si es hierro dúctil o gris en obra?

Golpea la pieza suspendida con metal. Si suena como campana (claro y largo), es dúctil o acero. Si suena seco y sordo (como madera), es hierro gris.

¿Fundidora Tenayuca fabrica piezas especiales?

Sí, la mayoría de fundidoras nacionales pueden fabricar tapas con logotipos de municipios o medidas especiales bajo pedido, aunque esto incrementa el tiempo de entrega.

¿Se pueden soldar las tapas rotas?

No se recomienda. La soldadura de hierro fundido requiere procesos térmicos complejos. Una reparación en campo suele ser frágil y peligrosa; es mejor sustituir la pieza.

Videos Relacionados y Útiles

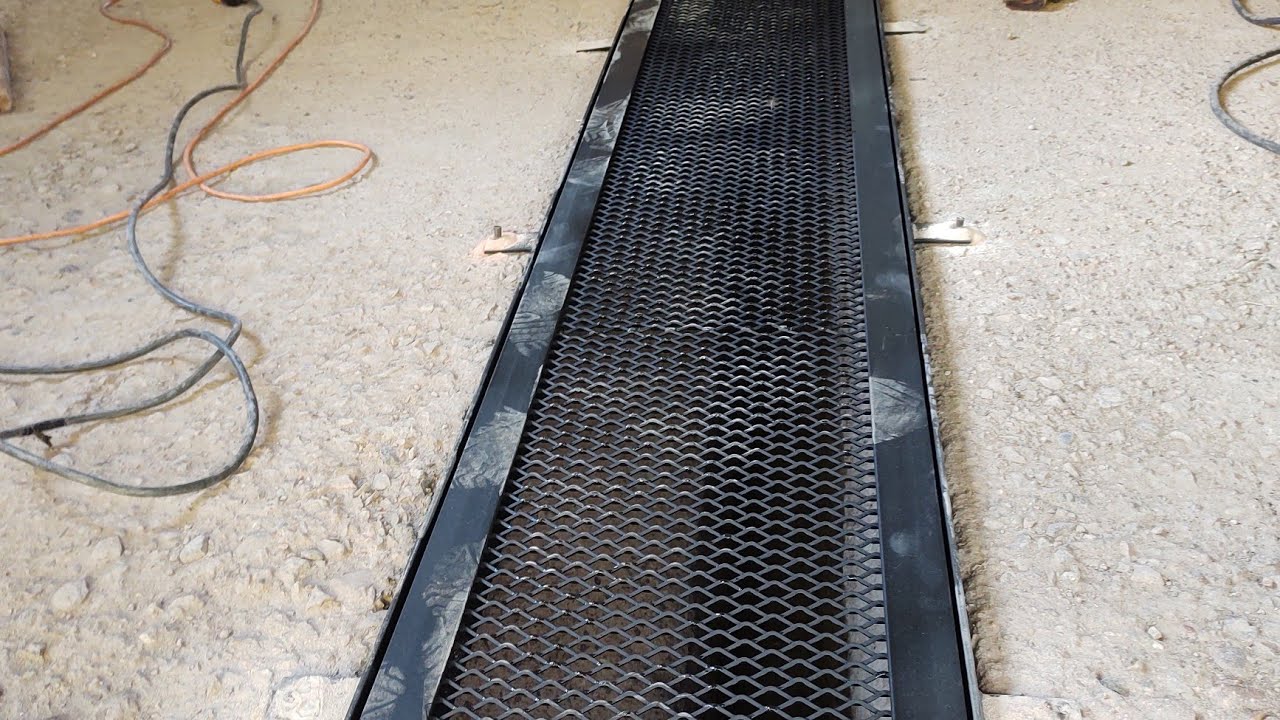

Cómo Hacer una Rejilla Pluvial

Guía práctica sobre la fabricación e instalación de marcos y rejillas para desagüe, útil para entender el anclaje al concreto.

Eliminar Óxido en Metales

Tutorial de mantenimiento para restaurar piezas de hierro oxidadas, aplicable a la renovación de brocales antiguos.

Mantenimiento a Puerta de Hierro

Proceso detallado de limpieza y pintura para detener la corrosión en elementos de hierro expuestos a la intemperie.

Conclusión

La infraestructura hidráulica de México en 2025 enfrenta el desafío de la resistencia ante cargas vehiculares crecientes. Fundidora Tenayuca y su gama de productos (hierro dúctil, gris, PEAD) representan el estándar técnico necesario. El éxito de un proyecto depende de la Selección del Material (adecuado a la carga), Cumplimiento Normativo (NOM-001) y Ejecución de Instalación. Invertir en calidad certificada es la estrategia más rentable para construir el México del futuro.

Glosario de Términos

• AASHTO: Norma estadounidense de cargas (H-20, H-25) estándar para brocales en México.

• APU: Análisis de Precio Unitario; desglose de costos directos e indirectos de un concepto de obra.

• Brocal: Marco y tapa que protegen la boca de un pozo de visita.

• Chaflán: Pendiente de concreto que confina el marco del brocal y protege el asfalto.

• Golpe de Ariete: Pico de presión en tuberías por cambio brusco de flujo.

• Hierro Dúctil: Hierro con grafito esférico, flexible y resistente al impacto.

• Junta Gibault: Acoplamiento flexible para unir tuberías de distintos materiales.
