Interruptor termomagnetico sin gabinete 1x10a QO110 clase 730, marca Square D.

El Guardián Silencioso de Tu Instalación: Más Allá de una Simple Pastilla

En el complejo ecosistema de la construcción residencial y comercial en México, donde la seguridad eléctrica a menudo se debate entre la autoconstrucción empírica y la ingeniería de precisión, existe un componente que actúa como el primer baluarte de defensa para los equipos más sensibles: el qo110. Este dispositivo, técnicamente conocido como interruptor termomagnético de un polo y 10 amperes, no es simplemente un accesorio más en el centro de carga; es el bisturí dentro de una caja de herramientas llena de martillos. Mientras que la mayoría de las instalaciones en el país se estandarizan erróneamente con protecciones de 20 o 30 amperes para "que no se bote", el uso del qo110 denota un nivel de sofisticación y entendimiento técnico superior, enfocado en la protección precisa de conductores de calibre fino y cargas dedicadas de bajo consumo.

La relevancia del qo110 en el panorama constructivo mexicano de 2025 es innegable. Con la proliferación de la tecnología LED, los sistemas de domótica y las bombas de agua de alta eficiencia, las cargas eléctricas residenciales han disminuido drásticamente en amperaje, haciendo que las protecciones antiguas queden sobredimensionadas y, por ende, ineficaces ante fallas menores. Este reporte desglosa no solo la anatomía técnica de este interruptor de la línea QO de Square D, famoso por su indicador Visi-Trip y su confiabilidad, sino que también navega por las complejidades de su costo en un mercado fluctuante, su correcta instalación bajo la normativa NOM-001-SEDE, y las razones por las cuales sigue siendo el estándar oro frente a competidores europeos y asiáticos. A lo largo de estas páginas, transformaremos la percepción de este pequeño módulo negro de una simple refacción a un componente crítico de seguridad patrimonial.

Opciones y Alternativas

Aunque el qo110 de Square D (Schneider Electric) es el líder del mercado en sistemas enchufables tipo "QO", el ingeniero o contratista mexicano debe conocer el espectro completo de opciones disponibles para tomar decisiones informadas, especialmente en un entorno económico como el de 2025 donde la disponibilidad y el presupuesto juegan roles cruciales.

Interruptores Compatibles Clasificados (Línea CHQ de Eaton)

Una alternativa directa que encontramos frecuentemente en ferreterías especializadas es la línea "Classified" de Eaton, específicamente el modelo CHQ que está diseñado para encajar físicamente en los centros de carga QO de Square D.

• Ventajas Competitivas: Su principal atractivo radica en el costo, situándose generalmente entre un 10% y un 15% por debajo del precio del original qo110. Además, ofrece una disponibilidad robusta en regiones donde la cadena de suministro de Schneider puede presentar intermitencias.

• Desventajas Técnicas: A pesar de ser funcional, su uso entra en una zona gris normativa. Aunque cuentan con certificación UL para ser usados en tableros QO, algunos peritos verificadores en México pueden objetar su uso basándose en que el fabricante del tablero (Square D) especifica el uso exclusivo de sus propios componentes para mantener la garantía integral del sistema.

• Comparación de Costos: Mientras el qo110 oscila entre los $190 y $300 MXN, su contraparte CHQ se puede encontrar rondando los $170 - $250 MXN.

Sistema de Riel DIN (La Tendencia Europea)

La competencia más feroz para el sistema QO no es otro interruptor enchufable, sino el cambio de paradigma hacia el sistema de Riel DIN, abanderado por marcas como Bticino, Siemens o ABB.

• Ventajas Competitivas: El sistema DIN es modular y universal. Un interruptor de 10A en riel DIN (como el 5SL6110-7CC de Siemens) ofrece una sujeción mecánica superior y, a menudo, capacidades interruptivas que pueden igualar o superar los 10 kA del qo110 en formatos más compactos.

• Desventajas Técnicas: La incompatibilidad es total. Para usar esta alternativa en una instalación existente con centro de carga QO, se requiere cambiar todo el gabinete y las barras, lo cual eleva el costo de mano de obra y materiales exponencialmente, haciéndolo inviable para reparaciones rápidas.

• Comparación de Costos: El interruptor DIN individual es competitivo ($130 - $200 MXN), pero el costo sistémico de transición es alto.

Interruptores de Cuchillas con Fusibles (Tecnología Obsoleta)

Aún presentes en zonas rurales o construcciones antiguas, los interruptores de seguridad de cuchillas con fusibles de cartucho renovable de 10A representan la alternativa arcaica.

• Ventajas Competitivas: Costo inicial de los consumibles (fusibles) extremadamente bajo.

• Desventajas Técnicas: Carecen de la protección magnética instantánea ante cortocircuitos que ofrece el qo110. Son de un solo uso (se funden y requieren reemplazo manual), lo que implica riesgos de seguridad para el usuario no experto al realizar el cambio y tiempos de inactividad prolongados.

• Comparación de Costos: Aunque el fusible cuesta menos de $20 MXN, la falta de restablecimiento automático y la seguridad deficiente los descartan para cualquier obra moderna que cumpla norma.

Proceso Constructivo Paso a Paso

La instalación correcta de un qo110 es un proceso que exige rigor técnico y respeto por la seguridad. A continuación, se detalla el procedimiento para integrar este dispositivo en un centro de carga QO, asumiendo que se trabaja sobre un tablero desenergizado por seguridad.

Preparación del Entorno y Verificación

El primer paso crítico es la validación del espacio de trabajo. Se debe confirmar que el centro de carga es efectivamente un modelo QO de Square D, identificable por las barras de montaje y el espacio de 3/4 de pulgada por polo. Utilizando un multímetro, se verifica la ausencia de tensión en las barras principales para garantizar la seguridad del instalador. Es indispensable limpiar el área de polvo y escombros, ya que las partículas pueden afectar la conductividad.

• Herramientas requeridas: Multímetro, desarmador plano y de cruz (o cuadrado Robertson), pinzas de electricista, pelacables y equipo de protección personal (guantes dieléctricos).

Preparación de los Conductores

Una vez asegurada el área, se procede a la preparación del cableado. Para un interruptor de 10 amperes como el qo110, la normativa permite el uso de conductor calibre 14 AWG de cobre. Se debe retirar el aislamiento del extremo del conductor, aproximadamente 10 a 12 milímetros, cuidando de no dañar los hilos de cobre, lo cual podría generar puntos calientes futuros. Es vital identificar el conductor neutro y de tierra correspondientes al mismo circuito para mantener el orden en el tablero.

• Herramientas requeridas: Pelacables automático o navaja de electricista.

Conexión al Interruptor Termomagnético

Con el cable preparado, se inserta el conductor desnudo en la zapata o terminal del qo110. Aquí reside un punto crítico de calidad: el torque de apriete. El tornillo de la terminal debe apretarse firmemente para asegurar un contacto sólido, pero sin excederse para no barrer la rosca o degollar el cable. El torque especificado por el fabricante suele rondar los 4 N.m (36 lb-in). Un apriete deficiente es la causa número uno de fallas por arco eléctrico en las terminales.

• Herramientas requeridas: Desarmador de torque o desarmador adecuado al tipo de cabeza del tornillo.

Montaje en el Tablero (Sistema Plug-on)

El sistema QO se caracteriza por su montaje enchufable "Plug-on". Se debe colocar primero la parte trasera del interruptor (el lado opuesto a la terminal de conexión) sobre el riel de montaje de plástico o metal del gabinete. Acto seguido, se presiona firmemente la parte delantera del interruptor hacia la barra conductora (bus) hasta sentir y escuchar un chasquido seco que indica que las mordazas del qo110 han abrazado correctamente la barra de energización. El interruptor debe quedar alineado perfectamente con sus vecinos.

Pruebas Finales y Etiquetado

Finalmente, se restablece la energía en el interruptor principal. Se mueve la manija del qo110 a la posición de encendido ("ON"). Se debe verificar con el multímetro que existe voltaje a la salida del interruptor y en el punto de carga final. El último paso, a menudo olvidado pero obligatorio por norma, es etiquetar el circuito en la puerta del tablero, indicando claramente qué cargas controla (ej. "Iluminación Pasillo y Baño").

Listado de Materiales

Para ejecutar la instalación o sustitución de un circuito protegido por un qo110, se requiere el siguiente inventario de materiales básicos.

Cantidades y Rendimientos de Materiales

La siguiente tabla técnica ayuda a estimar los insumos necesarios basándose en la instalación típica de un circuito derivado protegido por un qo110 dentro de una vivienda promedio de 150 m².

Análisis de Precio Unitario (APU) - Ejemplo Detallado

A continuación, se presenta un desglose de costos para el suministro e instalación de una pieza qo110 en un tablero existente en la zona metropolitana (Centro), proyectado para 2025. Este análisis asume una intervención menor de mantenimiento.

Concepto: Suministro e instalación de interruptor termomagnético qo110 Square D en tablero de distribución existente, incluye conexión, pruebas de funcionamiento y limpieza.

Notas sobre el APU:

1. Costo Material: El precio del qo110 varía según el distribuidor. Se toma un promedio de $295 MXN considerando precios de distribuidores mayoristas y minoristas.

2. Mano de Obra: Se considera que una cuadrilla (costo jornada real aprox. $2,500 incluyendo prestaciones) puede realizar este cambio en una fracción de su día (0.10 de jornada) si es parte de una visita de varios trabajos. Si es una visita única exclusiva para esto, el costo de mano de obra se elevaría a un mínimo por servicio ($500 - $800 MXN).

3. Proyección: Los costos reflejan una estimación conservadora para 2025, considerando ajustes inflacionarios en materiales eléctricos y salarios mínimos profesionales.

Normativa, Permisos y Seguridad: Construye con Confianza

La integración del qo110 en cualquier proyecto mexicano no es solo cuestión de encajar piezas; es un ejercicio de cumplimiento legal y seguridad operativa regido por estándares estrictos.

Normas Oficiales Mexicanas (NOM) Aplicables

La referencia suprema es la NOM-001-SEDE-2012, Instalaciones Eléctricas (Utilización).

• Artículo 240 (Protección contra Sobrecorriente): Este artículo dicta que los conductores deben protegerse contra sobrecorrientes de acuerdo con su capacidad de conducción. El qo110 es la protección idónea para conductores de calibre 14 AWG, asegurando que la corriente nunca exceda el límite térmico del aislamiento del cable antes de que el dispositivo dispare.

• Artículo 210 (Circuitos Derivados): Aquí se establecen las reglas de oro. Es crucial notar que, según el artículo 210-21(b)(1), para circuitos que alimentan receptáculos (contactos) de uso general, la capacidad mínima del circuito debe ser usualmente de 15 o 20 amperes. Por lo tanto, el uso del qo110 (10A) está normativamente restringido a circuitos de alumbrado exclusivos o circuitos dedicados a cargas específicas fijas (como una bomba pequeña o un motor de portón) donde la carga conocida es menor a 10A. Usar un qo110 para contactos de uso general en una sala podría violar la norma si se considera que los receptáculos estándar son de 15A.

• NMX-J-266-ANCE: Esta norma mexicana regula las especificaciones de seguridad de los interruptores automáticos en caja moldeada, garantizando que el qo110 cumple con las curvas de disparo y resistencia mecánica requeridas en territorio nacional.

¿Necesito un Permiso de Construcción?

Para trabajos de mantenimiento o sustitución de un interruptor existente dentro de una propiedad privada, generalmente no se requiere un permiso de construcción municipal, ya que se clasifica como conservación. Sin embargo, si la instalación del qo110 forma parte de una modificación mayor que implique:

1. Aumento de carga contratada ante CFE.

2. Cambio de acometida o medidor.

3. Alteración estructural del inmueble. En estos casos, sí será necesaria la intervención de un Perito en Instalaciones Eléctricas o una Unidad de Verificación de Instalaciones Eléctricas (UVIE) que valide el proyecto y firme los planos correspondientes para la gestión ante el municipio o la CFE. El perito verificará que el uso del interruptor de 10A sea adecuado para la carga declarada.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

La manipulación de tableros eléctricos conlleva riesgos de arco eléctrico y choque. El equipo mínimo indispensable incluye:

• Guantes Dieléctricos y de Carnaza: Guantes de clase adecuada (Clase 00 para baja tensión) para evitar contacto directo, protegidos por guantes de carnaza contra cortes mecánicos.

• Gafas de Seguridad: Protección ocular contra posibles proyecciones de metal fundido en caso de un cortocircuito accidental durante la inserción ("chispazo").

• Calzado Dieléctrico: Botas sin casquillo metálico expuesto (poliamida o policarbonato) con suela aislante para evitar hacer tierra con el cuerpo.

• Ropa de Algodón: Evitar fibras sintéticas que puedan derretirse y adherirse a la piel ante un arco eléctrico repentino.

Costos Promedio para diferentes regines de México

México presenta una disparidad de costos significativa debido a la logística y la oferta de mano de obra local. La siguiente tabla proyecta los costos promedio del suministro e instalación del qo110 para 2025.

Nota: Estos costos son proyecciones sujetas a la inflación de 2025 y pueden variar según la urgencia del servicio.

Usos Comunes en la Construcción

El qo110 ocupa un nicho específico en la construcción mexicana, distanciándose de los circuitos de uso general. Su aplicación denota un diseño eléctrico detallado.

Protección de Bombas de Agua Fraccionarias

Una aplicación clásica en la vivienda mexicana es la protección de bombas de agua pequeñas (periféricas o centrífugas de 1/4 HP o 1/2 HP). Estas bombas tienen un consumo de corriente nominal bajo (3 a 5 amperes). Protegerlas con un interruptor estándar de 20A deja al motor vulnerable, ya que una sobrecarga leve podría quemar el bobinado antes de que el interruptor dispare. El qo110 ofrece una curva de disparo mucho más ajustada, protegiendo eficazmente la inversión del equipo de bombeo.

Circuitos de Iluminación LED Sectorizados

Con la eficiencia de la tecnología LED, es posible iluminar una residencia completa con menos de 10 amperes. Sin embargo, por redundancia, se suele dividir la carga. El qo110 permite crear circuitos exclusivos para iluminación (ej. solo planta alta) utilizando cable calibre 14 AWG. Esto reduce costos en cobre (frente al calibre 12 requerido para 20A) y asegura que una falla en un foco no afecte los contactos de fuerza de la casa.

Motores de Portones y Persianas Eléctricas

En el sector residencial medio y alto, la automatización de accesos es común. Los motores de portones eléctricos y persianas tienen consumos intermitentes y bajos. Un circuito dedicado con qo110 aísla estas cargas del resto de la red, evitando que el accionamiento del portón introduzca ruido eléctrico en circuitos sensibles o que una falla en el motor deje sin luz a la casa.

Sistemas de Seguridad y CCTV

Los centros de monitoreo, DVRs y cámaras de seguridad son equipos de bajo consumo pero alta importancia. Conectarlos a un circuito general es un riesgo operativo. Un qo110 dedicado asegura que el sistema de seguridad tenga su propia protección independiente, blindándolo contra fallas que puedan ocurrir en aparatos domésticos comunes conectados a otros circuitos.

Errores Frecuentes y Cómo Evitarlos

La experiencia en campo revela errores recurrentes que comprometen la funcionalidad del qo110.

• El "Falso Contacto" en la Terminal:

  • Error: No aplicar el torque suficiente al tornillo de la zapata o apretar el aislamiento del cable en lugar del cobre.

  • Consecuencia: Calentamiento excesivo en la terminal que puede derretir la carcasa del interruptor y provocar un conato de incendio.

  • Solución: Utilizar siempre herramientas adecuadas y verificar visualmente que solo el cobre esté dentro de la mordaza antes de apretar.

• Uso Indebido en Contactos Generales:

  • Error: Instalar un qo110 para alimentar una serie de contactos en una recámara o cocina.

  • Consecuencia: Disparos constantes (tripping). Al conectar una plancha (10-12A) o una secadora de pelo, el interruptor operará por sobrecarga correctamente, dejando al usuario sin energía y frustrado.

  • Solución: Limitar el uso del qo110 estrictamente a alumbrado y cargas fijas conocidas de bajo consumo. Respetar los 15A/20A para contactos generales.

• Mezcla de Marcas en el Tablero:

  • Error: Forzar interruptores de otras marcas que no son 100% compatibles mecánicamente en el riel QO.

  • Consecuencia: Daño al bus de cobre del centro de carga, arcos eléctricos por mal asentamiento y pérdida de la garantía UL/NOM del tablero.

  • Solución: Utilizar exclusivamente interruptores QO originales de Square D o clasificados certificados como Eaton CHQ si el presupuesto lo exige, pero nunca forzar componentes.

Checklist de Control de Calidad

Para asegurar una instalación de primer nivel, verifica los siguientes puntos antes de entregar la obra:

• [ ] Inspección Física: El qo110 no presenta grietas, golpes ni rastros de humedad. La etiqueta de especificaciones es legible.

• [ ] Asentamiento: El interruptor está firmemente enchufado al riel y alineado con el frente del tablero. No se mueve al manipular la manija.

• [ ] Conexión de Conductores: El cable está firmemente sujeto (prueba de tirón suave). No hay hilos de cobre expuestos fuera de la zapata (riesgo de corto).

• [ ] Operación Mecánica: La manija se mueve libremente entre las posiciones ON y OFF. El indicador Visi-Trip no está visible (solo debe verse tras un disparo).

• [ ] Limpieza: El interior del tablero está libre de restos de cable, polvo de yeso o suciedad.

• [ ] Identificación: El circuito está claramente rotulado en el directorio del tablero, especificando la carga que protege (ej. "Bomba Cisterna").

Mantenimiento y Vida Útil: Protege tu Inversión

Plan de Mantenimiento Preventivo

• Anual: Realizar una inspección termográfica (si es posible) o visual para detectar cambios de coloración por calor. Verificar el apriete de las conexiones (con el sistema desenergizado) ya que los cambios de temperatura pueden aflojar los tornillos (fluencia del material).

• Bianual: Ejercitar el interruptor. Mover la manija a OFF y luego a ON unas cuantas veces ayuda a limpiar los contactos internos y mantener la mecánica del resorte lubricada y funcional.

Durabilidad y Vida Útil Esperada en México

• Condiciones Normales (Centro/Bajío): Un qo110 puede operar fiablemente por más de 30 años. Square D es conocido por su longevidad.

• Zonas Costeras/Húmedas (Veracruz/Yucatán/Baja): La vida útil se reduce a 10-15 años debido a la corrosión salina que ataca las partes metálicas internas y las conexiones al bus. El uso de gabinetes NEMA adecuados y grasa conductiva es vital aquí.

Sostenibilidad e Impacto Ambiental

El qo110 contribuye a la sostenibilidad al permitir el dimensionamiento preciso de los circuitos.

• Eficiencia Material: Fomenta el uso de conductor calibre 14 AWG en lugar de 12 AWG para cargas ligeras, reduciendo la demanda de cobre (recurso finito) en la edificación.

• Residuos: Al final de su vida, es un residuo electrónico reciclable. Sus componentes metálicos y plásticos pueden recuperarse si se disponen en centros de acopio especializados, evitando la contaminación de vertederos.

Preguntas Frecuentes (FAQ)

¿Por qué mi pastilla qo110 se dispara inmediatamente al subirla?

Esto indica un cortocircuito franco en la instalación (fase tocando neutro o tierra) o una falla a tierra severa. No es una sobrecarga; el mecanismo magnético está actuando instantáneamente. Debes revisar el cableado y los aparatos conectados antes de intentar restablecerla nuevamente.

¿Puedo usar el qo110 para proteger un minisplit?

Solo si el minisplit es de muy baja capacidad (ej. tecnología Inverter de 1 tonelada a 220V) donde el consumo máximo sea inferior a 8-9 Amperes. Para equipos a 110V o mayores capacidades, el qo110 es insuficiente y se disparará por la corriente de arranque del compresor. Generalmente se recomiendan 15A o 20A para aires acondicionados.

¿Qué significa la ventanita roja (Visi-Trip)?

Es una característica exclusiva de Square D. Si ves una franja roja cerca de la manija, significa que el interruptor se disparó automáticamente por una falla (corto o sobrecarga). Si lo apagas manualmente, el rojo no aparece. Esto te ayuda a identificar rápidamente cuál circuito falló en un tablero con muchos interruptores.

¿El qo110 sirve para centros de carga de otras marcas?

No se recomienda. El diseño "QO" es propietario. Aunque puede entrar forzado en algunos rieles, el contacto eléctrico será deficiente, generando calor y riesgo de incendio. Tampoco es compatible con la línea "Homeline" de la misma marca Square D (las cuchillas son diferentes).

¿Es necesario poner cable calibre 10 si uso una pastilla de 10 amperes?

No. El número "10" en el cable (calibre) y en la pastilla (amperaje) no tienen que coincidir así. Un cable calibre 10 soporta hasta 30 amperes. Usar un qo110 (10A) con cable calibre 10 es un desperdicio enorme de dinero. Lo correcto y balanceado es usar cable calibre 14 AWG, que soporta 15A y está perfectamente protegido por el interruptor de 10A.

¿Cuánto cuesta cambiar un qo110 si llamo a un electricista?

En 2025, el servicio de un electricista calificado para un cambio menor oscila entre $500 y $900 MXN de mano de obra, más el costo de la pastilla ($300 aprox). El precio varía según la zona y la urgencia (servicio nocturno o fin de semana es más caro).

¿Dónde puedo comprar un qo110 original garantizado?

Se recomienda adquirirlo en distribuidores autorizados de Schneider Electric (ej. Acomee, Euroeléctrica, ABSA) o tiendas de mejoras para el hogar establecidas (Home Depot, Sodimac). Evita comprar en puestos informales o tianguis, donde abundan las falsificaciones o productos recuperados de demoliciones que ya no garantizan la protección.

Videos Relacionados y Útiles

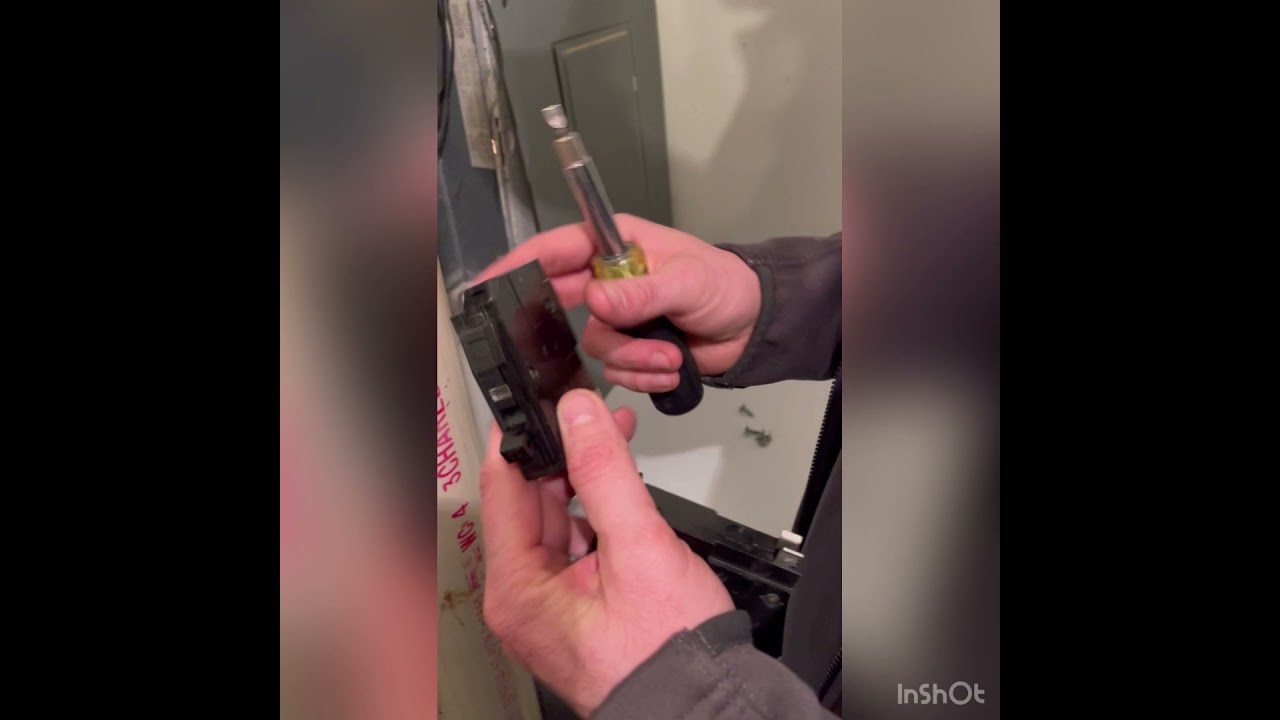

Instalación de Pastilla Square D

Guía visual clara sobre cómo insertar correctamente un interruptor QO y la diferencia con otros modelos.

Diferencias entre Cables y Breakers

Explicación técnica sobre la relación entre el calibre del cable y la capacidad del interruptor (10A vs 15A vs 20A).

Cómo Identificar Fallas (Visi-Trip)

Demostración práctica de cómo se ve un interruptor disparado y cómo restablecerlo correctamente.

Conclusión

En el dinámico sector de la construcción en México hacia 2025, la elección de componentes como el qo110 trasciende la simple compra de material eléctrico; se convierte en una declaración de principios sobre la calidad y seguridad de la obra. Este interruptor de 10 amperes ha demostrado ser la solución óptima para los desafíos modernos de eficiencia energética, permitiendo la protección dedicada de circuitos de iluminación LED, sistemas de bombeo fraccionario y automatización residencial que definen la vivienda contemporánea.

Su robustez técnica, respaldada por la normativa NOM-001 y la tecnología Visi-Trip, ofrece una tranquilidad que justifica su inversión frente a alternativas genéricas o adaptaciones fuera de norma. Al final del día, el qo110 no solo protege cables y equipos; protege la continuidad de la vida diaria y el patrimonio de las familias mexicanas, consolidándose como un elemento indispensable en la ingeniería eléctrica nacional.

Glosario de Términos

• Visi-Trip: Tecnología visual patentada por Square D que muestra una bandera roja en el interruptor únicamente cuando este se ha disparado por una falla eléctrica, facilitando su identificación inmediata.

• Cortocircuito: Falla eléctrica de baja impedancia que ocurre cuando dos conductores de diferente potencial (fase y neutro/tierra) entran en contacto directo, generando un flujo masivo e instantáneo de corriente.

• Sobrecarga: Condición operativa donde la corriente que fluye por el circuito excede el valor nominal del interruptor (ej. más de 10A en un qo110) durante un tiempo prolongado, generando calor.

• NOM-001-SEDE: Norma Oficial Mexicana vigente que establece las especificaciones técnicas y de seguridad obligatorias para las instalaciones eléctricas en el país.

• Bus (Barra): Elemento conductor principal (generalmente de cobre o aluminio) dentro del centro de carga donde se distribuye la energía eléctrica a los interruptores derivados.

• Plug-on (Enchufable): Sistema de montaje donde el interruptor se conecta a la barra de energía mediante presión mecánica (mordazas), sin necesidad de tornillos de sujeción al bus.

• AWG (American Wire Gauge): Estándar estadounidense para especificar el diámetro de los conductores eléctricos. A mayor número, menor es el grosor del cable (ej. 14 AWG es más delgado que 10 AWG).
