El Soporte Clave de la Red Eléctrica: Guía del Herraje CFE TR-71
En la vasta y compleja red de distribución eléctrica que recorre México, existen componentes que, a pesar de su aparente simplicidad, son pilares fundamentales para la seguridad y continuidad del servicio. Uno de estos héroes anónimos es el herraje CFE TR-71. Este robusto soporte metálico es una pieza de ingeniería estandarizada por la Comisión Federal de Electricidad (CFE), diseñada con un propósito crítico: servir como punto de anclaje para equipos de protección en las líneas de distribución de media tensión. Su función principal es fijar de manera segura dispositivos como apartarrayos o cortacircuitos fusibles directamente sobre los postes de concreto que sostienen el cableado aéreo.
Piense en el herraje TR-71 como los soportes del motor en un automóvil: una pieza relativamente económica encargada de mantener en su lugar un componente vital y costoso, absorbiendo vibraciones y resistiendo las inclemencias del tiempo. La falla de un solo herraje puede provocar la caída de un apartarrayos, dejando un transformador de miles de pesos expuesto a una descarga atmosférica y causando un apagón en toda una zona. Por ello, la importancia de este componente es inversamente proporcional a su tamaño; es un eslabón indispensable en la cadena de confiabilidad de la red eléctrica nacional. Esta guía completa desglosará todo lo que un profesional o un interesado en la materia necesita saber sobre el herraje CFE TR-71, desde su especificación CFE TR-71 y el proceso de instalación a manos de un liniero calificado, hasta un análisis del precio herraje TR-71 proyectado para 2025 en México.
Alternativas de Herrajes y Estructuras en Media Tensión
Para comprender a fondo la función específica del herraje TR-71, es útil compararlo con otros componentes y estructuras que forman parte del ecosistema de las líneas de media tensión de CFE. Cada pieza tiene un rol definido en el "vestido" de un poste.
Herraje Tipo TR-71 (Soporte Apartarrayos)
La característica distintiva del remate CFE TR-71 es su diseño como un soporte individual en voladizo. Está concebido para ser montado directamente en la cara del poste de concreto, proporcionando una plataforma estable y aislada para una sola pieza de equipo. Su aplicación más común es como herraje para apartarrayos CFE, donde su robustez garantiza que el dispositivo de protección permanezca firmemente en su posición, listo para actuar ante una sobretensión.
Herrajes para Cortacircuitos (ej. CC-1, CC-2)
Aunque un herraje TR-71 puede utilizarse para montar un cortacircuito fusible, existen otros herrajes y configuraciones, como los soportes tipo CC-1 o CC-2, que están específicamente diseñados para este fin. Estos a menudo forman parte de ensambles más grandes, integrando el cortacircuito en una configuración de cruceta o en una posición que facilite su operación con pértiga desde el suelo. La elección entre un TR-71 y otro soporte dependerá de la configuración específica de la estructura dictada por las normas de construcción de CFE.
Crucetas de Acero (ej. C4T)
Las crucetas son, quizás, el herraje más reconocible en un poste eléctrico. Son las vigas de acero horizontales que atraviesan la parte superior del poste y su función principal es soportar los aisladores sobre los que descansan los conductores de media tensión.
Abrazaderas y Tirantes para Postes
Si las crucetas son el esqueleto y el TR-71 el soporte de órganos vitales, las abrazaderas y tirantes son los ligamentos y músculos del sistema. Las abrazaderas (como los tipos U, BD o BS) son los elementos de fijación que unen físicamente otros herrajes —incluidas las crucetas y los TR-71— al poste de concreto.
Proceso de Instalación de un Herraje TR-71 en Poste
La instalación de un herraje CFE TR-71 es una tarea de alto riesgo que solo puede ser ejecutada por personal calificado y certificado, como las cuadrillas de linieros de CFE o sus contratistas autorizados. Este procedimiento se rige por protocolos de seguridad extremadamente estrictos y no es, bajo ninguna circunstancia, un trabajo para personal no capacitado. El proceso general, conocido como "vestido de poste", sigue una secuencia metódica para garantizar la seguridad y la correcta operación del sistema.
Planificación de la Libranza (Desconexión Segura)
El primer paso, y el más crucial, es la seguridad. Antes de que cualquier herramienta toque el poste, se debe gestionar una "libranza" ante CFE. Este es el término técnico para la desenergización programada y autorizada de la línea eléctrica.
Perforación y Preparación del Poste de Concreto
Una vez que la línea está desenergizada, bloqueada y puesta a tierra por personal de CFE, la cuadrilla de linieros procede a preparar el poste. Utilizando plantillas y equipo de perforación especializado, se realizan los barrenos en el poste de concreto en la ubicación exacta que marcan los planos de ingeniería de CFE. La precisión en esta etapa es clave para que el herraje y el equipo queden alineados correctamente.
Montaje y Fijación del Herraje TR-71
Con los barrenos listos, se posiciona el herraje galvanizado TR-71. Se inserta la tornillería de alta resistencia (pernos pasados) a través del poste y se asegura con tuercas y arandelas. Es fundamental aplicar el torque de apriete especificado por la normativa para garantizar que el herraje no se afloje con las vibraciones del viento o los esfuerzos mecánicos, pero sin llegar a dañar el concreto del poste.
Instalación de los Equipos (Apartarrayos, Aisladores)
Con el herraje firmemente instalado, se procede a montar el equipo de protección. Un apartarrayos, por ejemplo, se fija a la placa del TR-71, asegurando una conexión mecánica sólida.
Conexión de Conductores y Puesta a Tierra
El paso final es la integración eléctrica. Se conecta el conductor de la línea de media tensión a la terminal superior del apartarrayos. De igual importancia, se conecta un conductor de cobre desde la terminal de tierra del apartarrayos y se lleva por el poste hasta el sistema de tierra de la estructura.
Componentes y Materiales
Un herraje CFE TR-71, aunque parezca una sola pieza, es un ensamble de componentes fabricados y tratados bajo estrictas normas de calidad. La especificación CFE de referencia para la fabricación general de herrajes es la CFE 21000-01, que dicta las características de los materiales, procesos de manufactura y acabados.
| Componente | Función | Especificación CFE Común |
| Placa de Montaje | Es la base del herraje que se fija directamente a la cara del poste de concreto, transfiriendo todas las cargas mecánicas. | Acero Estructural según NMX-B-252-CANACERO. |
| Brazo de Soporte | Perfil de acero (típicamente en "U" o "L") soldado a la placa, que se extiende para soportar el equipo eléctrico a una distancia segura del poste. | Acero Estructural, especificación CFE 21000-01. |
| Placa para Equipo | Placa perforada en el extremo del brazo de soporte donde se atornilla el equipo (ej. apartarrayos, cortacircuito). | Acero Estructural. |
| Tornillería (Pernos y Tuercas) | Pernos de acero de alta resistencia que atraviesan el poste para fijar la placa de montaje y tornillos que sujetan el equipo a su placa. | Acero Grado 5 o similar. Roscas según NMX-H-146-SCFI. |
| Acabado Protector | Recubrimiento que protege todos los componentes de acero contra la corrosión ambiental. | Galvanizado por inmersión en caliente según norma NMX-H-004-SCFI-2008. |
Capacidades y Rendimientos
Para la correcta planificación de un proyecto de construcción de líneas eléctricas, es fundamental conocer tanto las capacidades técnicas de los materiales como el rendimiento esperado de la mano de obra.
La siguiente tabla resume las especificaciones clave de un herraje TR-71 normado y el rendimiento típico de una cuadrilla de linieros durante su instalación. El rendimiento es un factor clave en la estimación de costos y tiempos de ejecución; un documento de CFE señala que un rendimiento de 6 piezas por jornada se considera bajo, por lo que un estándar aceptable es superior.
| Parámetro | Especificación / Valor Típico |
| Material Principal | Acero Estructural con Límite de Fluencia mínimo (Fy) de 248 MPa (2,530 kg/cm2). |
| Protección Contra Corrosión | Galvanizado por Inmersión en Caliente, conforme a la norma NMX-H-004-SCFI. |
| Espesor Mínimo de Galvanizado | 84 µm para aceros de 1.5 a 3 mm de espesor; 119 µm para aceros de 3 a 6 mm de espesor (valor medio). |
| Carga de Trabajo Nominal | Diseñado para soportar el peso y los esfuerzos dinámicos de equipos como apartarrayos y cortacircuitos (aprox. 50-100 kgf). |
| Rendimiento de Cuadrilla | 8 - 12 Piezas Montadas / Jornada de 8 horas. |
| (Cuadrilla tipo: 1 liniero de primera, 1 ayudante de liniero, con apoyo de camión canastilla) |
Análisis de Precio Unitario (APU) - Ejemplo por Pieza
A continuación, se presenta un ejemplo de Análisis de Precio Unitario (APU) para el concepto de "Suministro e instalación de herraje tipo TR-71 con apartarrayos". Este análisis desglosa los costos directos de materiales y mano de obra.
Instrucción Crítica sobre Costos: Los precios mostrados son una estimación o proyección para 2025, basados en datos de mercado de años anteriores con un ajuste por inflación. Es fundamental aclarar que estos costos son aproximados y están sujetos a una alta variabilidad por factores como la región geográfica en México, el proveedor, el volumen de compra, la inflación y el tipo de cambio.
El costo de la mano de obra se calcula utilizando el salario promedio para linieros en México
APU Proyectado 2025 - Suministro e Instalación de Herraje TR-71 con Apartarrayos (1 PZA)
| Código | Concepto | Unidad | Cantidad | Costo Unitario (MXN) | Importe (MXN) |
| I. | MATERIALES | ||||
| MAT-01 | Herraje tipo TR-71 CFE, galvanizado por inmersión en caliente. | PZA | 1.00 | $450.00 | $450.00 |
| MAT-02 | Apartarrayos polimérico, 12 kV, 10 kA. | PZA | 1.00 | $1,300.00 | $1,300.00 |
| MAT-03 | Tornillería de fijación y anclajes para poste de concreto. | JGO | 1.00 | $100.00 | $100.00 |
| MAT-04 | Cable de cobre desnudo para tierra, calibre #4 AWG. | ML | 1.50 | $100.00 | $150.00 |
| Subtotal Materiales | $2,000.00 | ||||
| II. | MANO DE OBRA | ||||
| MO-01 | Cuadrilla (1 Liniero de 1ra + 1 Ayudante) - Incluye FASAR. | JOR | 0.10 | $2,500.00 | $250.00 |
| (Rendimiento considerado: 10 PZA / JOR) | |||||
| Subtotal Mano de Obra | $250.00 | ||||
| III. | HERRAMIENTA Y EQUIPO | ||||
| HE-01 | Herramienta menor (% de Mano de Obra). | % | 3.00 | $250.00 | $7.50 |
| EQ-01 | Equipo de seguridad (% de Mano de Obra). | % | 5.00 | $250.00 | $12.50 |
| Subtotal Herramienta y Equipo | $20.00 | ||||
| COSTO DIRECTO TOTAL POR PIEZA | $2,270.00 |
Nota: Este costo directo no incluye costos indirectos de oficina y campo, financiamiento, utilidad del contratista ni IVA. Es una base para presupuestos y puede variar significativamente.
Normativa, Permisos y Seguridad: Trabajo de Alto Riesgo
La instalación de cualquier componente en la red de la Comisión Federal de Electricidad es una actividad regulada por un estricto marco normativo y de seguridad. Ignorar estas reglas no solo resulta en proyectos rechazados, sino que pone en riesgo mortal a los trabajadores y al público.
Normas de Distribución-Construción de CFE
La referencia absoluta para la calidad y características de los herrajes es el conjunto de Normas de Referencia (NRF) y especificaciones de CFE. Aunque se puedan mencionar códigos internos como CFE 721300-33 para planos específicos, las especificaciones públicas que rigen la fabricación son más amplias, como la CFE 21000-01 Herrajes y sus Accesorios.
Un requisito no negociable es que todo material instalado en la red debe contar con un certificado de aprobación del LAPEM (Laboratorio de Pruebas de Equipos y Materiales).
Permisos y Libranzas de CFE
Queda estrictamente prohibido que personal no autorizado realice trabajos en la infraestructura de CFE. Únicamente personal directo de la paraestatal o empresas contratistas con registro y certificación vigente pueden ejecutar estas maniobras. El procedimiento indispensable antes de iniciar cualquier trabajo es la libranza, que es la solicitud formal para que CFE desenergice, verifique la ausencia de tensión, bloquee los equipos de seccionamiento y ponga a tierra el circuito.
Seguridad en Trabajos con Líneas Eléctricas (NOM-029-STPS)
La NOM-001-SEDE rige el diseño de las instalaciones, pero la NOM-029-STPS-2011 dicta las condiciones de seguridad para el mantenimiento de las mismas, siendo de observancia obligatoria para los linieros.
Equipo de Protección Personal (EPP) Dieléctrico: Es obligatorio el uso de casco de seguridad Clase E (dieléctrico), guantes aislantes de hule de la clase correspondiente al nivel de tensión (ej. Clase 2 para 13.2 kV), cubiertos por guantes de carnaza para protección mecánica, botas de trabajo dieléctricas sin casquillo metálico y ropa de trabajo de algodón de manga larga.
Herramientas y Equipo Aislado: Toda manipulación de elementos que pudieran estar energizados se debe realizar con pértigas aisladas ("hot sticks"). Incluso para verificar la ausencia de tensión se utilizan detectores montados en pértigas.
Riesgos Mortales: La norma busca prevenir dos peligros principales. La electrocución, que es el paso de corriente a través del cuerpo, causando paro cardiorrespiratorio. El segundo es el arco eléctrico (arc flash), una explosión de plasma que se genera por un cortocircuito en el aire. Este fenómeno libera una energía inmensa, con temperaturas que pueden superar los 19,000 °C, capaces de vaporizar metales, proyectar metralla y causar quemaduras fatales a varios metros de distancia. El cumplimiento estricto de la NOM-029-STPS es la única defensa contra estos riesgos.
Costos Promedio por Pieza en México
Para facilitar la presupuestación de proyectos, la siguiente tabla presenta una comparativa de costos de compra de materiales.
Aviso Importante: Los valores son una proyección estimada para 2025 en Pesos Mexicanos (MXN), basados en precios de mercado de años anteriores
| Tipo de Herraje CFE | Unidad | Costo Promedio (MXN) | Notas Relevantes (ej. 'Precio del material sin incluir instalación ni equipo asociado') |
| Herraje CFE TR-71 | Pieza | $450 | Precio del material sin incluir instalación ni equipo asociado. |
| Cruceta de Acero C4T | Pieza | $850 | Precio del material sin incluir instalación ni equipo asociado. |
| Abrazadera 2U para Cruceta | Pieza | $90 | Precio del material sin incluir instalación ni equipo asociado. |
| Bastidor B4 para Remate BT | Pieza | $250 | Precio del material sin incluir instalación ni equipo asociado. |
| Apartarrayos Polimérico 12 kV | Pieza | $1,300 | Precio del material sin incluir instalación ni equipo asociado. |
| Cortacircuito Fusible 15 kV | Pieza | $1,750 | Precio del material sin incluir instalación ni equipo asociado. |
Usos Comunes del Herraje TR-71
La versatilidad y robustez del herraje TR-71 lo hacen adecuado para varias aplicaciones críticas dentro de las estructuras de media tensión de CFE.
Soporte para Apartarrayos en Estructuras de Remate
Esta es su aplicación más extendida. En estructuras de remate (donde una línea termina) o en derivaciones (taps) para alimentar transformadores, se instalan apartarrayos para proteger los equipos contra descargas atmosféricas y sobretensiones.
Montaje de Cortacircuitos Fusibles
El TR-71 también se utiliza frecuentemente para montar cortacircuitos fusibles.
Base para Seccionadores en Media Tensión
En puntos de la red donde se requiere una capacidad de seccionamiento manual, se instalan cuchillas o seccionadores de operación en grupo o monopolar. Para los modelos más pequeños y ligeros diseñados para montaje en poste, el herraje TR-71 puede servir como la base de montaje para una o varias de estas cuchillas, permitiendo a las cuadrillas aislar tramos de la red para realizar mantenimiento.
Puntos de Transición Aéreo-Subterráneo
Cuando una línea de distribución aérea debe continuar de forma subterránea, se requiere una transición. En este punto, el TR-71 se utiliza para soportar las terminales (conocidas como "codos" o "potheads") que conectan el cable aéreo con el cable de potencia aislado para uso subterráneo.
Errores Frecuentes en la Instalación y Cómo Evitarlos
Una instalación deficiente puede anular la calidad de un buen material y crear un punto de falla peligroso en la red. A continuación, se describen los errores más comunes y las prácticas para prevenirlos.
Usar herrajes no certificados ("patito"): El error más grave es intentar ahorrar costos utilizando herrajes sin el certificado de aprobación de LAPEM. Estos productos de dudosa procedencia pueden tener acero de menor calidad, soldaduras deficientes o un galvanizado de bajo espesor. Su falla prematura por corrosión o carga mecánica no solo es un riesgo, sino que invalida la aceptación del trabajo por parte de CFE. Solución: Exigir siempre al proveedor el certificado LAPEM vigente para el lote de material adquirido.
Mal torque en la tornillería: Apretar insuficientemente los pernos puede causar que el herraje vibre y se afloje con el tiempo, mientras que un apriete excesivo puede fracturar el concreto del poste o estresar el acero del herraje más allá de su límite elástico. Solución: Utilizar siempre un torquímetro calibrado y seguir las especificaciones de apriete de CFE.
Dañar el galvanizado del herraje: El recubrimiento de zinc es la única protección del acero. Realizar cortes, perforaciones o, peor aún, soldaduras en el herraje después de que ha sido galvanizado, destruye esta capa protectora en la zona afectada, creando un punto de inicio para la corrosión acelerada. Solución: Planificar todas las modificaciones antes de la fabricación. Si un herraje se daña en campo, debe ser reemplazado, no "reparado".
No respetar las distancias de seguridad dieléctricas: Instalar el herraje y el equipo que soporta demasiado cerca de otros conductores, de la estructura misma o de otros herrajes puede reducir la distancia de aislamiento. En condiciones de humedad o contaminación, esto puede provocar un arco eléctrico. Solución: Seguir rigurosamente los planos y las normas de construcción de CFE (NOM-001-SEDE), que especifican las distancias mínimas de seguridad para cada nivel de tensión.
Checklist de Supervisión de CFE
Para que un trabajo sea recibido y aprobado por un supervisor de la Comisión Federal de Electricidad, debe cumplir con una serie de puntos de inspección rigurosos. Pensar como un inspector ayuda a garantizar la calidad desde el inicio.
Verificación de Material: ¿El herraje TR-71 y todos sus componentes (tornillería) cuentan con el sello o certificado de aprobación de LAPEM? ¿Corresponde el material entregado con el certificado presentado?
Montaje y Fijación: ¿El herraje está completamente firme y anclado al poste, sin juego ni movimiento? ¿La tornillería está presente, completa (tuerca y arandelas) y parece tener el apriete correcto?
Integridad del Material: ¿El recubrimiento galvanizado está intacto, sin rayones profundos, golpes que expongan el acero, quemaduras de soldadura o perforaciones no autorizadas?
Posicionamiento y Alineación: ¿El herraje y el equipo que soporta están instalados a la altura y en la posición especificadas en el proyecto? ¿Se respetan las distancias mínimas de seguridad a otros elementos energizados o aterrizados?
Puesta a Tierra: ¿El equipo montado en el herraje (ej. apartarrayos) tiene una conexión visible y continua al sistema de tierra del poste? ¿El calibre del conductor de tierra es el adecuado?
Documentación y Permisos: ¿La cuadrilla cuenta con la orden de trabajo autorizada y el número de libranza correspondiente que avale la legalidad y seguridad de la maniobra?
Mantenimiento y Vida Útil: Protección contra la Corrosión
La robustez de la red eléctrica depende de la durabilidad de cada uno de sus componentes. El herraje TR-71 está diseñado para una larga vida de servicio con un mantenimiento mínimo, gracias a la calidad de sus materiales y, sobre todo, a su sistema de protección contra la corrosión.
Plan de Mantenimiento Preventivo
El mantenimiento de los herrajes galvanizados es principalmente predictivo y se basa en la inspección visual. Las cuadrillas de CFE, durante sus rondas de inspección de líneas, revisan el estado de los herrajes en busca de:
Integridad Estructural: Se verifica que no haya deformaciones, fisuras o roturas, especialmente después de eventos climáticos severos como huracanes o vientos fuertes.
Corrosión Severa: Se busca la aparición de óxido rojo, una señal de que la capa de zinc se ha agotado y el acero base está expuesto. Esta inspección es más crítica en zonas de alta corrosividad, como las áreas costeras con alta salinidad o zonas industriales con contaminación química.
Ajuste de Tornillería: Aunque es poco común que se afloje, se verifica visualmente que toda la tornillería esté en su lugar y parezca segura.
Durabilidad y Vida Útil Esperada en México
Un herraje CFE TR-71 fabricado bajo las especificaciones correctas, con un recubrimiento de galvanizado por inmersión en caliente de espesor adecuado, tiene una vida útil esperada en México de 25 a 30 años.
Sostenibilidad e Impacto Ambiental
El uso de acero galvanizado de alta calidad representa una práctica sostenible. El acero es uno de los materiales más reciclados del mundo, y al final de su larga vida útil, un herraje puede ser 100% reciclado. La durabilidad extrema que proporciona el galvanizado minimiza la necesidad de reemplazos, reduciendo el consumo de recursos, la energía de fabricación y las emisiones asociadas al transporte y la instalación de nuevas piezas. Al garantizar la integridad estructural de la red, un herraje normado contribuye a la resiliencia del sistema eléctrico, evitando fallas que podrían tener consecuencias ambientales y económicas.
Preguntas Frecuentes (FAQ)
¿Qué significa la nomenclatura TR-71 en la CFE?
La Comisión Federal de Electricidad utiliza un sistema de codificación interno para estandarizar sus miles de componentes. Aunque la definición exacta es parte de su catálogo interno, la nomenclatura generalmente sigue un patrón. "TR" podría referirse a la función o tipo de estructura, como "Tipo Remate" o "Tangente-Remate", y "71" es el número de diseño o plano específico que detalla sus dimensiones, materiales y forma.
¿Cuál es la diferencia entre un herraje TR-71 y una cruceta?
La diferencia es de función y escala. Una cruceta es una viga horizontal larga diseñada para soportar múltiples aisladores y los conductores de la línea principal. Un herraje TR-71 es un soporte individual, mucho más pequeño, diseñado para montar una sola pieza de equipo (como un apartarrayos o un cortacircuito) en la cara del poste, no para soportar los conductores directamente.
¿De qué material está hecho un herraje TR-71?
Un herraje TR-71 normado está fabricado de acero estructural de alta resistencia, que debe cumplir con las especificaciones de las Normas Mexicanas (NMX) y las Normas de Referencia de CFE. Para garantizar su durabilidad, todos sus componentes deben estar protegidos con un recubrimiento de galvanizado por inmersión en caliente.
¿Qué es el "galvanizado por inmersión en caliente" y por qué es obligatorio?
Es un proceso industrial de protección contra la corrosión donde la pieza de acero, una vez fabricada y limpiada, se sumerge completamente en un crisol de zinc fundido a unos 450 °C. Esto crea una capa de aleación de zinc-hierro que se adhiere metalúrgicamente al acero, ofreciendo una protección superior y de muy larga duración. Es obligatorio para CFE porque es el método más efectivo y rentable para garantizar una vida útil de décadas (25-30 años o más) en los diversos y a menudo agresivos ambientes climáticos de México.
¿Qué es el laboratorio LAPEM de CFE?
El LAPEM (Laboratorio de Pruebas de Equipos y Materiales) es el organismo técnico de la CFE encargado de evaluar y certificar que todos los equipos, materiales y componentes que se utilizarán en la red eléctrica nacional cumplan con los más altos estándares de calidad, seguridad y desempeño.
Videos Relacionados y Útiles
Para complementar la información técnica, los siguientes videos muestran a personal calificado realizando trabajos relacionados con la instalación de equipos en postes de media tensión, ofreciendo un contexto visual del entorno y las herramientas utilizadas.
Conexión y Cierre de Cortacircuitos por parte de CFE Distribución
Muestra a personal de CFE conectando cortacircuitos a una línea de 34.5 kV usando pértigas, y menciona la importancia del trámite de libranza.

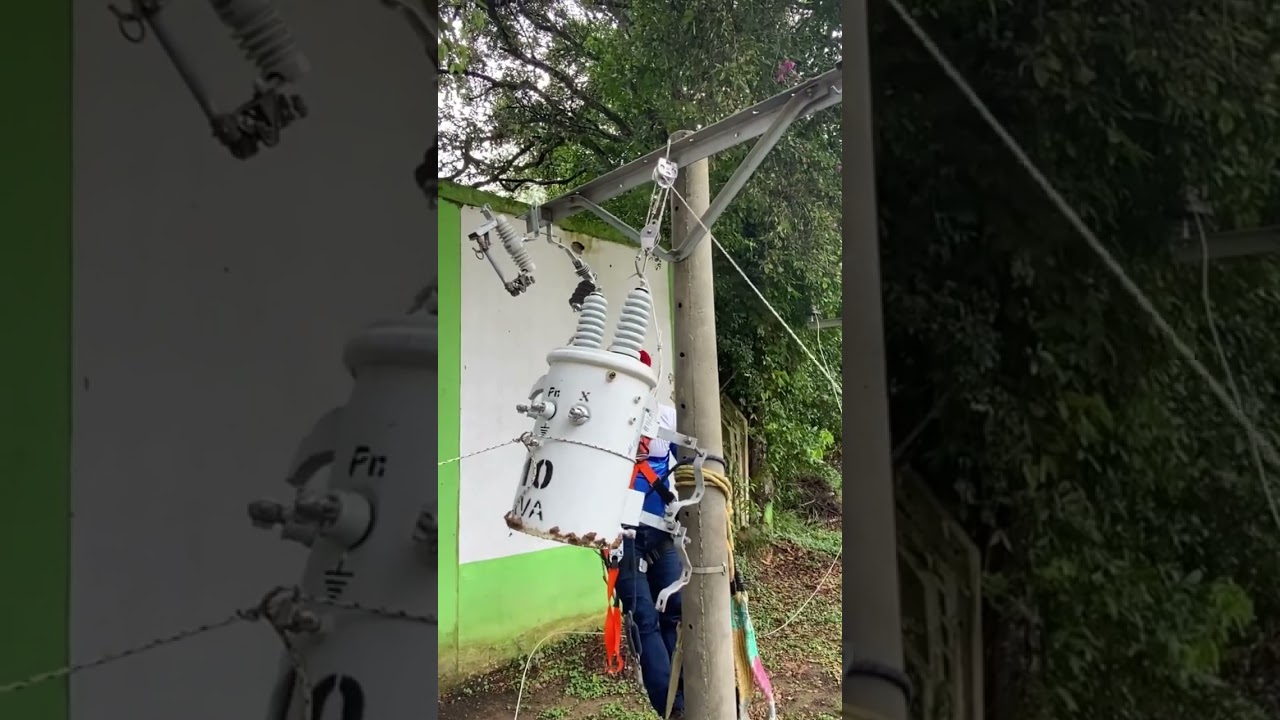

Instalación de Apartarrayos en Transformador
Video corto que ilustra el montaje físico de un apartarrayos polimérico en una cruceta de protección, similar a como se montaría en un TR-71.
Estructuras de Media Tensión (Análisis de tipos)
Video que ofrece una explicación teórica de los diferentes tipos de estructuras y herrajes que utiliza CFE en sus redes de distribución en México.
Conclusión
El herraje CFE TR-71 es mucho más que una simple pieza de metal; es un componente de ingeniería, estandarizado y probado, que desempeña un papel silencioso pero vital en la seguridad y fiabilidad de la red de distribución eléctrica de México. Su correcta especificación, garantizada por el sello de aprobación de LAPEM, y su acabado con galvanizado por inmersión en caliente, aseguran una durabilidad de décadas, resistiendo la corrosión y los esfuerzos mecánicos a los que está sometido.
Como se ha detallado, su función de soportar equipos de protección como apartarrayos y cortacircuitos es fundamental para salvaguardar activos mucho más costosos, como los transformadores, y para garantizar la continuidad del servicio eléctrico a hogares e industrias. La instalación de este herraje es una tarea exclusiva para linieros calificados, quienes deben seguir los rigurosos protocolos de seguridad de la NOM-029-STPS y los procedimientos de libranza de CFE. Invertir en un herraje CFE TR-71 certificado y en su instalación profesional no es un gasto, sino una inversión en la resiliencia y la integridad a largo plazo de nuestra infraestructura eléctrica nacional.
Glosario de Términos
Herraje CFE: Cualquier componente metálico, estandarizado por la Comisión Federal de Electricidad, utilizado para fijar, soportar o conectar conductores y equipos en la red eléctrica.
TR-71: Nomenclatura específica de CFE que designa un tipo de herraje de soporte, comúnmente utilizado para montar apartarrayos y cortacircuitos en postes.
Apartarrayos: Dispositivo de protección que se conecta entre una línea de alta tensión y tierra para desviar las sobretensiones peligrosas (como las causadas por rayos) de forma segura al suelo.
Media Tensión: Nivel de voltaje utilizado en las redes de distribución eléctrica. En México, típicamente se refiere a tensiones nominales entre 1,000 Volts (1 kV) y 34,500 Volts (34.5 kV).
Libranza: Procedimiento administrativo y operativo de CFE para desenergizar una sección de la red eléctrica de manera controlada y segura, permitiendo que el personal realice trabajos sin riesgo de electrocución.
Galvanizado por Inmersión en Caliente: Proceso de recubrimiento protector en el que una pieza de acero se sumerge en zinc fundido para crear una capa gruesa y duradera que previene la corrosión.
Liniero: Técnico especializado en la construcción, mantenimiento y reparación de líneas eléctricas aéreas de alta, media y baja tensión. Es una profesión de alta especialización y alto riesgo.
