Ducto cuadrado embisagrado de 10 x 10 x 60 cm LD42 Clase 5100, marca Square D, incluye: colocación y sujección.

La Arteria Vital de la Infraestructura Industrial Mexicana

Imagina el sistema circulatorio de un gigante de concreto y acero. Si los cables son la sangre que transporta la energía vital para operar maquinaria, iluminación y sistemas de datos, la canalización es la arteria que garantiza que ese flujo llegue seguro, protegido y accesible a cada rincón de la edificación. En el dinámico escenario de la construcción en México hacia el año 2025, impulsado por el fenómeno del nearshoring y la expansión de parques industriales en el Bajío y el Norte, el ducto eléctrico cuadrado se ha consolidado no solo como una opción, sino como la solución técnica preeminente para la distribución de fuerza y control.

Este elemento, a menudo subestimado frente a la tubería conduit tradicional, representa la columna vertebral de la flexibilidad operativa. En un entorno donde las líneas de producción automotriz en Puebla o las plantas de manufactura en Nuevo León requieren reconfiguraciones constantes, la capacidad de abrir una tapa y añadir o retirar circuitos sin desmontar toda la infraestructura es un valor incalculable. Esta guía no es simplemente un manual; es un compendio técnico diseñado para el arquitecto que especifica, el ingeniero que calcula y el contratista que ejecuta, desglosando desde la minucia de componentes específicos como el tramo recto ld42 hasta las proyecciones financieras de su instalación en pesos mexicanos. A través de estas páginas, exploraremos la anatomía de una instalación segura, normativa y rentable, desmitificando los procesos y elevando el estándar de la obra eléctrica en el país.

Opciones y Alternativas: Comparativa Técnica

La elección del sistema de canalización adecuado es una de las primeras y más críticas decisiones en el diseño de instalaciones eléctricas. En el mercado mexicano, el ducto eléctrico cuadrado no está solo; compite en una arena técnica contra soluciones robustas como el tubo conduit de pared gruesa y sistemas abiertos como la charola tipo malla o escalerilla. Analizar estas alternativas bajo la lupa de la ingeniería y la economía de obra es fundamental para justificar la especificación.

Ducto Cuadrado vs. Tubo Conduit (Pared Gruesa)

El tubo conduit galvanizado de pared gruesa (RMC - Rigid Metal Conduit) ha sido históricamente el estándar para protección mecánica máxima. Sin embargo, su rigidez inherente presenta desafíos significativos en la modernidad industrial.

• Análisis de Materiales: El ducto eléctrico cuadrado se manufactura típicamente en lámina de acero al carbón, rolada en frío, con calibres que oscilan entre el 16 y el 22 según las dimensiones (siendo comunes 65x65mm, 100x100mm, hasta 300x300mm). Los acabados varían desde pintura epóxica gris ANSI 49 o 61 (para interiores) hasta galvanizado G90. En contraste, el conduit es un tubo de acero de cédula 40, roscado en sus extremos, mucho más pesado y robusto.

• Ventajas y Desventajas Técnicas: La principal ventaja del ducto cuadrado es su capacidad de "Lay-In". Esto significa que los cables se depositan dentro del ducto una vez abierta la tapa, eliminando la tensión de tracción o "jalado" que es obligatoria en el conduit y que, en distancias largas o con muchas curvas, puede dañar el aislamiento de los conductores (THW-LS o THHN). Además, el factor de relleno es más fácil de gestionar visualmente. La desventaja del ducto cuadrado (generalmente clasificado NEMA 1) es que no es hermético ni sumergible; en áreas donde se realizan lavados a presión o existe riesgo de inundación, el conduit roscado y sellado es superior.

• Comparativa Costo-Beneficio: En instalaciones de alta densidad (donde corren más de 10 o 15 conductores paralelos), el ducto cuadrado reduce el costo de mano de obra en un estimado del 35% al 40% frente al conduit, ya que evita el roscado, doblado y jalado laborioso. Aunque el material por metro lineal puede ser similar en precio base, el ahorro en tiempo de ejecución inclina la balanza hacia el ducto en troncales principales.

Ducto Cuadrado vs. Charola Tipo Malla

La charola tipo malla ha ganado terreno por su ligereza y ventilación, especialmente en el sector de telecomunicaciones, pero su aplicación en potencia eléctrica requiere matices importantes.

• Análisis de Materiales: La charola se compone de varillas de acero electro-soldadas formando una retícula, posteriormente galvanizada o pintada. El ducto cuadrado es una envolvente sólida de lámina continua.

• Ventajas y Desventajas Técnicas: La charola ofrece una disipación térmica excelente, permitiendo a veces una mayor ampacidad en los cables debido al enfriamiento por aire libre. Sin embargo, deja los conductores expuestos a la acumulación de polvo conductivo (peligroso en textileras o papeleras), humedad, goteos accidentales y ataque de fauna nociva (roedores). El ducto eléctrico cuadrado proporciona un blindaje electromagnético (Faraday) muy superior, protegiendo equipos sensibles de interferencias radiadas por los cables de fuerza, y ofrece una barrera física total contra contaminantes ambientales.

• Comparativa Costo-Beneficio: A primera vista, la charola es más económica por metro lineal. No obstante, la NOM-001-SEDE exige que el cable instalado en charola abierta tenga características especiales (tipo TC, resistente a la intemperie y rayos UV), el cual es considerablemente más costoso que el cable estándar para ducto cerrado. Al sumar el costo del cableado, el sistema de ducto cuadrado suele resultar competitivo y técnicamente más seguro para distribución de baja tensión en interiores industriales.

Ducto Embisagrado vs. Ducto Atornillado

Dentro de la propia categoría de ductos cuadrados, la elección del mecanismo de cierre define la operatividad futura del sistema.

• Análisis de Materiales: Ambos parten de la misma base de acero y recubrimientos. La diferencia radica en la ingeniería de la tapa: una incorpora bisagras continuas o segmentadas y cierres rápidos (tipo "quarter-turn" o tornillos cautivos), mientras la otra es una lámina simple fijada con pijas o tornillos estándar.

• Ventajas y Desventajas Técnicas: El sistema embisagrado es la elección profesional para líneas que requieren mantenimiento, inspección o modificaciones frecuentes (flexibilidad). Permite a un solo operario abrir tramos largos sin tener que sostener y almacenar las tapas desmontadas. El sistema atornillado ofrece una seguridad pasiva mayor contra accesos no autorizados, pero convierte cualquier reparación en una labor lenta y tediosa.

• Comparativa Costo-Beneficio: El ducto embisagrado presenta un sobrecosto inicial de entre el 15% y el 25% respecto al atornillado. Sin embargo, en un análisis de Costo Total de Propiedad (TCO) a 5 años, si se prevé al menos una modificación anual del cableado, el ahorro en horas-hombre de mantenimiento amortiza la inversión inicial rápidamente.

Proceso Constructivo Paso a Paso: Guía de Instalación

La instalación de un sistema de ducto eléctrico cuadrado no es simplemente unir piezas de metal; es un proceso de ingeniería de detalle que debe garantizar continuidad eléctrica, rigidez mecánica y estética profesional. A continuación, se detalla el procedimiento estándar para una instalación de calidad en México.

Preparación del Sitio y Replanteo

Antes de que el primer taladro toque el concreto, el éxito de la instalación se define en el trazo.

1. Lectura de Planos: El supervisor debe interpretar los planos eléctricos para identificar la ruta, alturas de montaje y cruces con otras instalaciones (HVAC, PCI, Hidrosanitario). En México, es vital verificar en sitio ("caminar la obra") pues los planos "As-Built" rara vez coinciden con la realidad estructural.

2. Trazo de Ruta: Utilizando un nivel láser rotativo o el tradicional "hilo reventón" entizado, se marca la línea central de la trayectoria sobre la losa o muro.

3. Detección de Interferencias: Es crucial identificar vigas, columnas o tuberías existentes. La norma exige distancias de seguridad; por ejemplo, no se debe instalar ducto eléctrico justo debajo de tuberías de agua o vapor para evitar riesgos por condensación o fugas.

Instalación de Soportería

Un ducto cuadrado lleno de conductores de cobre es pesado. La soportería es crítica para la seguridad.

1. Selección de Anclaje: Para losas de concreto, se utiliza taladro percutor (rotomartillo) con broca de carburo para instalar taquetes de expansión de acero (tipo "Z" o arpón) de 1/4" o 3/8". En estructuras metálicas, se usan mordazas tipo "C" (clamps) o pernos soldados, evitando perforar la estructura principal si no está permitido.

2. Armado del Columpio: Se cortan tramos de varilla roscada galvanizada a la medida necesaria. Se insertan en los anclajes y se bajan verticalmente. En el extremo inferior, se coloca un tramo de canal tipo Unicanal (perforado o sólido, calibre 12 o 14) asegurado con tuercas hexagonales y rondanas planas y de presión por ambos lados (tipo sándwich) para evitar que se aflojen por vibración.

3. Nivelación: Se verifica con nivel de torpedo que el trapecio esté perfectamente horizontal antes de subir el ducto.

• Truco del Oficio: Los "maestros" experimentados en México suelen pre-armar los trapecios en el suelo en serie, usando una plantilla para cortar todas las varillas al mismo tamaño exacto, ahorrando horas de trabajo en altura e incomodidad.

Montaje y Acoplamiento de Tramos

Aquí comienza la conformación de la canalización.

1. Colocación: Se suben los tramos de ducto (estándar de 1.52m o 3.05m) y se asientan sobre los unicanales. Se pueden fijar al unicanal mediante tornillos y tuercas resorte o abrazaderas tipo "U" si se requiere inmovilidad total.

2. Uso del Componente ld42: En tramos donde la longitud no ajusta con las medidas estándar o se requiere un ajuste preciso para llegar a una bajada o cambio de nivel, entra en juego el tramo recto ld42. Este componente, con una longitud de 610 mm (2 pies), es esencial para modular la distancia sin tener que realizar cortes manuales en tramos largos, manteniendo la integridad del acabado de fábrica y los troqueles de unión intactos. Es el "comodín" de alta calidad para cierres y ajustes.

3. Unión Mecánica: Se utilizan los coples de unión, placas y tornillería suministrada. Es imperativo que los tornillos se inserten desde el interior hacia el exterior (o usar tornillos de cabeza de coche lisa) para que no queden puntas afiladas dentro del área de cableado que puedan rasgar el aislamiento al momento del tendido.

4. Alineación: Antes del apriete final, se debe verificar la alineación visual de toda la línea. Un ducto "culebreado" (torcido) habla mal de la calidad del instalador y dificulta el cierre de tapas.

Cableado y Peinado

1. Preparación: Se limpia el interior del ducto con estopa o trapo para retirar rebabas metálicas, polvo de concreto o grasa. Se instalan "embocaduras" o protectores de borde en los extremos o salidas hacia tubería conduit.

2. Tendido (Lay-In): Se depositan los conductores dentro del ducto. Se deben agrupar por circuito y fase utilizando cinchos de nylon. Es fundamental respetar el factor de relleno del 20% estipulado por la NOM. Esto significa que la suma de las áreas transversales de todos los conductores (incluyendo aislamiento) no debe superar el 20% del área interna del ducto. Esto permite la disipación de calor y espacio para futuros crecimientos.

3. Identificación: Se etiqueta cada circuito a intervalos regulares (ej. cada 3 o 6 metros) dentro del ducto, facilitando mantenimientos futuros.

Cierre y Acabados Finales

1. Colocación de Tapas: Se cierran las tapas embisagradas o se atornillan las placas de cubierta. Se debe tener cuidado de no "morder" (pellizcar) ningún cable con la tapa al cerrar.

2. Limpieza Exterior: Se limpia el ducto por fuera para entregar la obra impecable. Si hubo raspones en la pintura durante la instalación, se retocan con pintura en aerosol del mismo tono (gris ANSI).

Listado de Materiales e Insumos

Para asegurar una ejecución sin contratiempos, la siguiente tabla desglosa los materiales críticos requeridos, utilizando la terminología comercial habitual en los mostradores de material eléctrico en México.

Cantidades y Rendimientos de Materiales

La precisión en la cuantificación de materiales es la diferencia entre la utilidad y la pérdida en un proyecto. A continuación se presenta una referencia técnica para el cálculo de insumos basada en prácticas de obra en México.

Análisis de Precio Unitario (APU) - Ejemplo Detallado 2025

Este análisis desglosa el costo directo para el suministro e instalación de 1 metro lineal de ducto eléctrico cuadrado de 100x100 mm (4x4 pulgadas), acabado pintura epóxica, colgado a una altura promedio de 3.50m. Los costos son proyecciones para el mercado del centro de México en 2025.

Especificación: Suministro, trazo, nivelación, fijación y colocación de ducto cuadrado embisagrado 100x100mm. Incluye soportería tipo trapecio cada 1.5m, coples, accesorios de fijación, andamios, herramienta y mano de obra especializada.

Nota: Este APU representa solo el Costo Directo. Para obtener el precio de venta, se deben agregar los porcentajes de Indirectos (oficina central y campo), Financiamiento y Utilidad, que en México suelen sumar entre un 20% y 30% adicional. El componente ld42 no se incluye en el prorrateo lineal general debido a su costo unitario específico más alto (aprox. $900 - $1,100 MXN por pieza) y su uso puntual; este debería cobrarse como pieza adicional o "salida especial" en un presupuesto detallado.

Normativa, Permisos y Seguridad: Construye con Confianza

La instalación eléctrica en México no es tierra de nadie; está estrictamente regulada para garantizar la seguridad de las personas y los bienes. Ignorar la normativa puede resultar en clausuras, multas o tragedias.

Normas Oficiales Mexicanas (NOM) Aplicables

La referencia suprema es la NOM-001-SEDE-2012 (Instalaciones Eléctricas - Utilización), vigente hasta la fecha de esta proyección 2025 (o su actualización si hubiera ocurrido, aunque la 2012 sigue siendo la base operativa).

• Artículo 376 (Ductos Metálicos / Metal Wireways): Este es el corazón normativo para el ducto eléctrico cuadrado.

  • 376-22 (Número de Conductores y Ampacidad): Establece la regla de oro: la suma de las áreas de la sección transversal de todos los conductores no debe exceder el 20% del área interior del ducto. Además, especifica factores de ajuste de ampacidad (derrateo) si hay más de 30 conductores portadores de corriente en cualquier sección transversal.

  • 376-30 (Sujeción y Soporte): Dictamina que el ducto debe estar soportado a intervalos no mayores a 1.50 m (5 pies), y adicionalmente, en cada extremo o unión, a no más de 300 mm de la conexión, a menos que sea un tramo vertical continuo.

  • 376-56 (Empalmes y Derivaciones): Permite hacer empalmes dentro del ducto, siempre que sean accesibles. Los conductores, empalmes y derivaciones no deben llenar más del 75% del área transversal en el punto del empalme.

• NOM-001-SEDE Artículo 250 (Puesta a Tierra): Exige que todas las canalizaciones metálicas sean eléctricamente continuas y estén unidas al conductor de puesta a tierra de equipo. Esto implica que los coples deben asegurar contacto metal-metal o usar puentes de unión (jumpers) si el recubrimiento de pintura aísla las uniones.

¿Necesito un Permiso de Construcción?

Para trabajos de remodelación interior que impliquen únicamente la instalación de ductería eléctrica sobrepuesta o colgada, generalmente no se requiere una Licencia de Construcción Mayor municipal, ya que no se altera la estructura ni se aumentan los metros cuadrados construidos. Sin embargo:

• Obra Nueva y Comercial: Si la instalación es parte de una obra nueva, ampliación de carga o cambio de uso de suelo, el proyecto eléctrico debe ser validado.

• UVIE (Unidad de Verificación): Para contratar el servicio de energía con CFE en media tensión o cargas comerciales significativas, es obligatorio obtener un Dictamen de Verificación emitido por una UVIE acreditada, quien revisará que el ducto cuadrado cumpla con la NOM-001 (soportes, llenado, aterrizaje).

• Perito (DRO/Corresponsable): En edificaciones grandes, los planos deben ir firmados por un Corresponsable en Instalaciones.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

El trabajo con ductos metálicos presenta riesgos específicos de cortes y caídas.

• Guantes Anticorte: El acero del ducto, especialmente después de ser cortado en sitio, tiene bordes extremadamente afilados. El uso de guantes con recubrimiento de nitrilo o Kevlar (Nivel 3 o 5) es obligatorio para manipular tramos y el ld42.

• Casco de Seguridad: Fundamental, ya que se trabaja con materiales pesados por encima de la cabeza.

• Protección Ocular: Gafas de seguridad ajustadas son vitales al perforar concreto (polvo/esquirlas) o cortar metal (rebabas calientes).

• Arnés y Línea de Vida: Si la instalación se realiza a más de 1.80m de altura (muy común en naves industriales), la NOM-009-STPS exige el uso de sistemas de protección contra caídas si se usan plataformas elevadoras o andamios.

• Botas Dieléctricas: Aunque el ducto no debería tener energía durante la instalación, las botas con casquillo de poliamida (dieléctricas) son el estándar en obra eléctrica.

Costos Promedio Regionales en México (2025)

El costo de la instalación no es uniforme en todo el país. Factores como la disponibilidad de mano de obra calificada (escasa en zonas industriales del norte), el costo de vida y la logística de materiales influyen en el precio final.

Nota: Los costos reflejan solo la mano de obra por metro lineal de instalación a altura estándar (hasta 4m). No incluye materiales ni viáticos para obras foráneas. Precios estimados para 2025.

Usos Comunes y Aplicaciones en la Construcción

El ducto eléctrico cuadrado es un camaleón en la construcción, adaptándose a múltiples entornos donde se requiere robustez y flexibilidad.

Naves Industriales y Líneas de Producción Automotriz

Es el escenario por excelencia. En plantas como las de Guanajuato o San Luis Potosí, el ducto cuadrado corre a lo largo de las líneas de ensamble. Su gran ventaja aquí es la adaptabilidad: cuando se cambia un modelo de coche o se mueve un robot, es sencillo abrir el ducto, añadir nuevos circuitos de fuerza y control, y derivar bajadas con tramos ld42 hacia los tableros de control de maquinaria. El ducto protege el cableado de aceites, golpes de montacargas (si está bien ubicado) y polvo industrial.

Edificios de Oficinas y Rascacielos (Distribución Vertical)

En las torres de Paseo de la Reforma o Valle Oriente, el ducto cuadrado se utiliza frecuentemente en los "shunts" o cubos de instalaciones para las montantes verticales (risers). Al no tener curvas cerradas como el conduit, permite bajar cables alimentadores de gran calibre (500 kcmil o 750 kcmil) desde los transformadores en azotea o sótano hacia los tableros de distribución de cada piso con mayor facilidad.

Centros Comerciales y Grandes Superficies (Retail)

En las áreas de trastienda, bodegas y pasillos de servicio de supermercados y plazas comerciales, el ducto cuadrado es la norma. Ofrece una protección mecánica superior contra impactos de patines hidráulicos y mercancía en movimiento, a la vez que mantiene una estética ordenada y "limpia" que es fácil de pintar para mimetizar con el techo. También facilita la derivación de circuitos para nuevas islas comerciales o locales sin necesidad de obra civil invasiva.

Errores Frecuentes y Cómo Evitarlos (Solución de Problemas)

Aun los profesionales cometen errores. Identificarlos a tiempo ahorra dinero y evita riesgos.

El Pecado Capital: Sobrellenado del Ducto

Problema: Intentar aprovechar todo el espacio vacío metiendo cables hasta que "ya no quepan más". Esto viola el límite del 20% de la NOM. Consecuencia: Calentamiento excesivo de los cables (Efecto Joule) que no pueden disipar calor, degradación prematura del aislamiento, riesgo de incendio y cortocircuito. Solución Técnica: Respetar estrictamente el cálculo de llenado del 20%. Si se requieren más circuitos, se debe especificar un ducto de mayor dimensión (ej. pasar de 100x100 a 150x150 mm) o instalar una segunda línea paralela. Nunca forzar la capacidad.

Falta de Continuidad Eléctrica (Tierra)

Problema: Confiar en que al atornillar los tramos ya existe tierra física. La pintura epóxica es aislante y puede interrumpir la continuidad entre tramo y tramo. Consecuencia: Si un cable de fase pela y toca el ducto en un tramo aislado, las protecciones (breakers) no se dispararán. El ducto quedará energizado, representando un peligro mortal de electrocución para quien lo toque. Solución Técnica: Raspar la pintura en los puntos de contacto de los coples y tornillos para asegurar contacto metal-metal, o instalar "puentes de unión" (jumpers) de cable desnudo o trenza de cobre entre cada sección de ducto y accesorios, asegurando una trayectoria de falla efectiva hacia tierra.

Instalación Inadecuada de Soportes

Problema: Usar alambre recocido o distancias mayores a 1.5m para ahorrar unicanal. Consecuencia: El ducto se "cuelga" (flecha) por el peso de los cables, deformando las uniones y provocando que las tapas se abran solas. En un sismo, el sistema puede colapsar. Solución Técnica: Utilizar siempre varilla roscada rígida y unicanal. Respetar la distancia máxima de 1.5m y colocar soportes adicionales cerca de las uniones y cambios de dirección. Asegurar las tuercas con contratuercas o rondanas de presión.

Uso Incorrecto de Ducto Interior en Exterior

Problema: Instalar ducto cuadrado estándar (NEMA 1) en azoteas o fachadas. Consecuencia: Entrada de agua de lluvia inmediata. El ducto no es hermético; el agua se acumula, oxida el metal y viaja por los cables hasta los tableros eléctricos, causando explosiones. Solución Técnica: Para exteriores, usar exclusivamente Ducto NEMA 3R (A prueba de lluvia) que tiene un diseño de pestañas solapadas y empaques, o cambiar a Tubo Conduit Pared Gruesa roscado y sellado. El ducto ld42 estándar nunca debe ir a la intemperie.

Checklist de Control de Calidad

Para el supervisor de obra o el cliente exigente, esta lista asegura que la inversión está bien ejecutada.

• Antes de la Instalación (Recepción de Material):

  • [ ] Verificar que el ducto sea del calibre especificado (generalmente Cal. 16 o 18) y no se doble con la presión de la mano.

  • [ ] Confirmar que los tramos rectos ld42 y estándar lleguen sin golpes, oxidación o deformaciones.

  • [ ] Revisar que la pintura o galvanizado esté íntegro.

• Durante la Ejecución:

  • [ ] Verificar el trazo y nivelación de la soportería.

  • [ ] Asegurar que todos los cortes de ducto en campo hayan sido limados (sin filos) y retocados con pintura anticorrosiva.

  • [ ] Confirmar que los tornillos de unión tengan la cabeza lisa hacia el interior del ducto.

  • [ ] Revisar la instalación de puentes de unión a tierra entre tramos.

• Después (Entrega y Pruebas):

  • [ ] Inspección visual: El ducto debe verse recto, limpio y con todas las tapas cerradas y aseguradas.

  • [ ] Prueba de continuidad: Verificar con multímetro que existe continuidad eléctrica entre el inicio y el final de la trayectoria metálica.

  • [ ] Verificar el etiquetado de circuitos en registros accesibles.

  • [ ] Limpieza final de obra (retirar recortes de metal y basura).

Mantenimiento y Vida Útil: Protege tu Inversión

El ducto eléctrico cuadrado es robusto, pero no eterno. Un programa de mantenimiento adecuado extiende su vida útil y garantiza la seguridad.

Plan de Mantenimiento Preventivo

Se recomienda implementar un calendario anual de revisión.

• Frecuencia Anual: Inspección visual del estado físico. Buscar signos de oxidación, golpes o tapas faltantes. Verificar el apriete de la tornillería de los soportes (unicanal y varillas), ya que las vibraciones estructurales o de maquinaria pueden aflojarlos con el tiempo.

• Frecuencia Trienal (Cada 3 años): Apertura selectiva de tapas (muestreo) para inspección interna. Verificar que no haya acumulación de polvo excesivo, humedad, condensación o nidos de plagas (roedores/insectos) que puedan dañar el aislamiento de los cables. Reapriete de conexiones a tierra.

• Acciones Correctivas: Limpieza inmediata de polvo con aspiradora (no aire comprimido que esparce la suciedad). Retoque de pintura en puntos de oxidación incipiente. Reemplazo de empaques o tornillos dañados.

Durabilidad y Vida Útil Esperada en México

• Interiores Secos (Clima Templado/Semiseco - CDMX, Bajío): Un ducto bien instalado y mantenido puede superar los 30 a 40 años de vida útil sin problemas estructurales.

• Ambientes Húmedos o Costeros (Veracruz, Cancún, Los Cabos): La salinidad es el enemigo. Un ducto pintado estándar puede mostrar corrosión en 5 a 8 años. En estas zonas se recomienda encarecidamente usar ducto galvanizado en caliente o acero inoxidable, o aplicar recubrimientos epóxicos marinos adicionales. La vida útil estimada sin protección especial baja a 10-15 años.

Sostenibilidad e Impacto Ambiental

El acero del ducto es un material 100% reciclable. Al final de la vida útil del edificio, el sistema puede ser desmontado y fundido para crear nuevo acero, reduciendo la necesidad de extracción minera. Además, su diseño modular permite la reutilización: en remodelaciones, los tramos pueden desmontarse y reinstalarse en otra configuración, minimizando la generación de escombro y residuos de construcción, lo cual aporta puntos en certificaciones como LEED (manejo de materiales).

Preguntas Frecuentes (FAQ)

¿Qué significa exactamente el código "ld42"?

El código ld42 es una referencia de catálogo, utilizada comúnmente por fabricantes líderes como Square D (Schneider Electric), que identifica un tramo recto de ducto cuadrado de dimensiones 4 x 4 pulgadas (101.6 x 101.6 mm) con una longitud específica de 2 pies (aprox. 610 mm). Se utiliza estratégicamente para ajustes de longitud, remates o bajadas cortas donde un tramo estándar de 1.52m o 3.05m requeriría cortes y desperdicio.

¿Cuántos cables puedo meter legalmente en un ducto de 4x4 pulgadas?

La respuesta depende del calibre del cable, pero la regla es clara: Máximo 20% de llenado. Un ducto de 4x4" tiene un área interna aproximada de 10,000 mm². El 20% son 2,000 mm². Debes sumar el área transversal total (cobre + aislamiento) de tus cables. Por ejemplo, si un cable calibre 10 AWG ocupa aprox. 20 mm², podrías meter teóricamente hasta 100 cables, pero debes considerar factores de agrupamiento que reducen la capacidad de corriente (ampacidad) de esos cables. Siempre consulta las tablas de la NOM-001.

¿Puedo mezclar cables de electricidad y cables de red (voz/datos) en el mismo ducto?

Físicamente caben, pero normativamente y técnicamente NO se recomienda hacerlo directamente. Los cables de fuerza generan campos electromagnéticos que inducen interferencia (ruido) en los cables de datos, degradando la señal de internet o comunicaciones. Si es inevitable usar la misma ruta, debes instalar una barrera separadora metálica interna que divida físicamente ambos tipos de cables a lo largo de todo el trayecto, o mantener una distancia de separación adecuada.

¿Qué es mejor: ducto pintado o galvanizado?

Depende del entorno. El ducto pintado (gris) es el estándar para interiores comerciales y de oficinas por su estética discreta. El ducto galvanizado ofrece una protección superior contra la corrosión por sacrificio (el zinc se oxida antes que el acero), por lo que es ideal para naves industriales, sótanos húmedos o zonas con ambiente ligeramente agresivo, aunque su apariencia es más "industrial".

¿Es necesario aterrizar el ducto si ya tengo un cable de tierra adentro?

SÍ, absolutamente. El cable de tierra interior protege a los equipos conectados, pero el ducto metálico en sí mismo debe estar conectado a tierra para proteger a las personas. Si un cable vivo se pela y toca el metal del ducto, este debe ser capaz de conducir esa corriente a tierra para disparar el interruptor (breaker). Si no está aterrizado, el ducto se vuelve una trampa mortal electrificada.

¿Puedo cortar un tramo de ducto si me queda largo?

Sí, es una práctica común. Se debe usar una sierra de banda portátil, caladora o esmeril con disco de corte. Lo más importante es limar y lijar meticulosamente el borde cortado para eliminar cualquier filo o rebaba que pudiera dañar los cables, y aplicar pintura anticorrosiva (galvanizado en frío) en el corte expuesto para evitar que se oxide.

¿Cuál es la distancia máxima permitida entre soportes?

Según la NOM-001-SEDE, artículo 376-30, los ductos metálicos deben estar soportados firmemente a intervalos que no excedan los 1.50 metros (5 pies). Además, debe haber un soporte a no más de 30 cm de cada extremo o terminación del ducto.

Videos Relacionados y Útiles

Para complementar la información técnica, hemos seleccionado recursos visuales que ilustran los procedimientos descritos.

Ducto Cuadrado y sus Accesorios (Schneider Electric)

Explicación detallada de la línea de productos Square D, mostrando físicamente el tramo ld42, codos, tes y el sistema de bisagra. Ideal para identificar piezas.

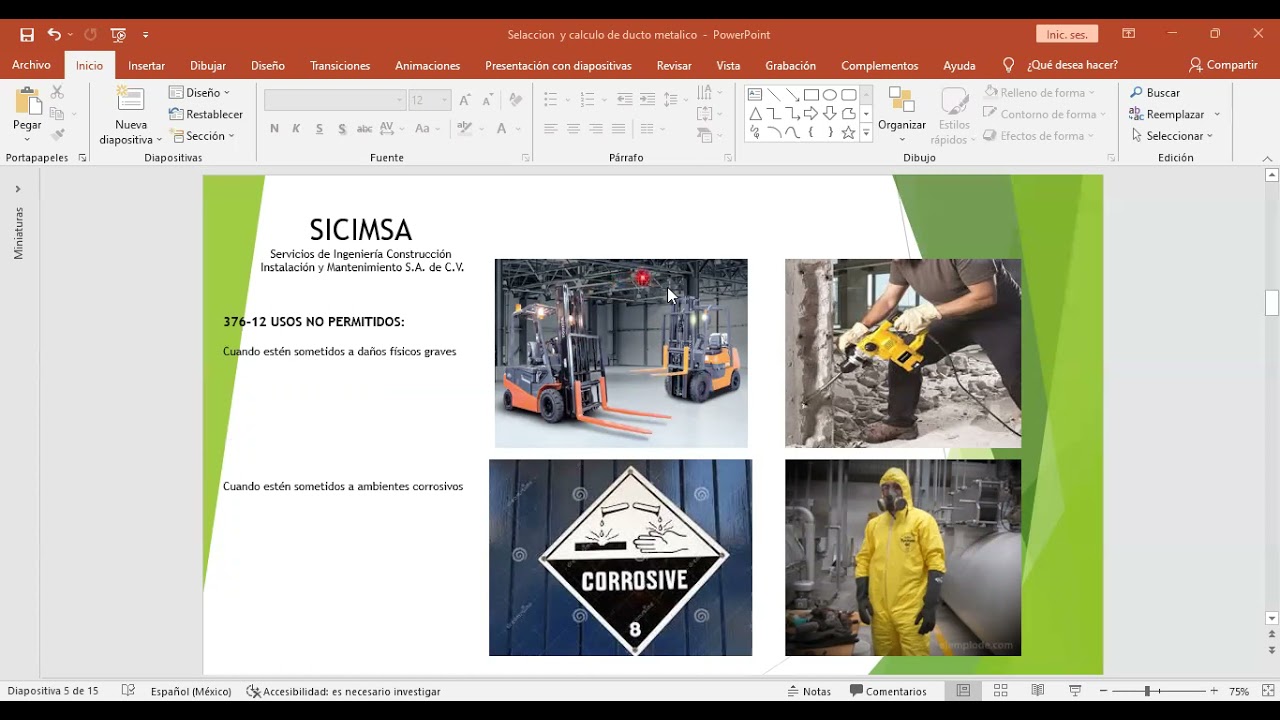

Cálculo de llenado de ducto cuadrado según NOM

Tutorial técnico paso a paso sobre cómo realizar el cálculo matemático del 20% de ocupación para cumplir con la normativa mexicana y evitar multas.

Instalación de soportería tipo trapecio con Unicanal

Guía práctica de obra que muestra cómo cortar la varilla roscada, instalar taquetes y nivelar el unicanal para soportar ductos y charolas.

Conclusión

El ducto eléctrico cuadrado representa mucho más que una simple canalización de lámina; es una solución estratégica de ingeniería que aporta flexibilidad, seguridad y escalabilidad a las instalaciones eléctricas modernas en México. En un contexto industrial y comercial que demanda adaptabilidad ante los cambios tecnológicos y de producción previstos para 2025 y más allá, la capacidad de modificar cableados sin obra civil invasiva convierte a este sistema en una inversión inteligente.

Desde la correcta selección de componentes modulares específicos como el tramo ld42 para ajustes de precisión, hasta la ejecución rigurosa de la soportería y el cumplimiento estricto de la NOM-001-SEDE para evitar sobrecalentamientos, cada detalle técnico cuenta. Al seguir las mejores prácticas de instalación, mantenimiento y seguridad descritas en esta guía, los profesionales de la construcción no solo garantizan una obra duradera y normativa, sino que protegen el activo más valioso de cualquier edificación: la continuidad operativa y la seguridad de sus usuarios. Construir con calidad y conocimiento técnico es construir el futuro de México.

Glosario de Términos

• Unicanal: Sistema de perfiles metálicos estandarizados en forma de "C" o "U", utilizados universalmente en la industria de la construcción en México para fabricar soportes estructurales ligeros para ductos, tuberías y charolas.

• Embocadura: Accesorio de protección, generalmente de plástico o goma, que se coloca en los bordes afilados de los extremos de un ducto o tubería cortada para evitar que el aislamiento de los cables se dañe por fricción o cortes durante el tendido.

• Knockout (Chiqueador o Disco Removible): Secciones circulares pre-troqueladas en las paredes del ducto o cajas de conexión que pueden ser removidas fácilmente con un golpe o pinzas para permitir la entrada de tubería conduit sin necesidad de usar taladro o sacabocados.

• Efecto Joule: Fenómeno físico irreversible por el cual si en un conductor circula corriente eléctrica, parte de la energía cinética de los electrones se transforma en calor debido a los choques con los átomos del material conductor. Es la razón principal por la que se limita el llenado de los ductos (para disipar este calor).

• Ampacidad: Término técnico que define la capacidad máxima de corriente eléctrica (en Amperes) que un conductor puede transportar continuamente bajo condiciones de uso sin exceder su temperatura nominal de operación.

• NEMA 1: Clasificación de la National Electrical Manufacturers Association para envolventes (gabinetes o ductos) construidos para uso en interiores, que proporcionan un grado de protección al personal contra el acceso a partes peligrosas y contra el ingreso de objetos sólidos extraños (polvo, suciedad). No protege contra agua.

• Factor de Relleno: Porcentaje del área transversal interior libre de un ducto o tubería que es ocupada por la suma de las áreas transversales de los conductores instalados. La normativa mexicana limita este factor para asegurar ventilación y espacio de maniobra.
