| Clave | Descripción del Análisis de Precio Unitario | Unidad |
| 10-3-C-100-20-005 | Base para transformador de 270 x 185 x 30 cm con un vacio lateral de 242 x 40 cm, construido de concreto fc= 200 kg/cm2, ar,ado con varilla del No. 3 64 14 cm en ambos sentidos, terminado pulido y con aristas boleadas, incluye nivelación, compactación del terreno y excavación de tunel para alojar garganta de conexión a ducto. | pza |
| Clave | Descripción | Unidad | Cantidad | Costo | Importe |
|---|---|---|---|---|---|
| Concepto | |||||
| 10-3-A-100-55-005 | Compatación del terreno para desplante de estructuras con apisonador manual vibratorio, incluye incoprporación de agua. | m2 | 5.000000 | $24.34 | $121.70 |
| 10-3-A-100-30-005 | Acero de refuerzo en albañilería del No. 3 (3/8"), incluye: dimensionamiento, habilitado, armado, traslapes y desperdicios. | t | 0.032000 | $14,366.30 | $459.72 |
| 10-3-A-100-35-005 | Cimbra de madera acabado común en fronteras de pisos o firmes, incluye habilitado, colocación, lubricación y retiro. | m2 | 4.050000 | $88.06 | $356.64 |
| 10-3-A-100-40-015 | Concreto f'c = 200 kg/cm2, r n, tma = 19 mm, fabricado en obra con revolvedora de trompo utilizando cemento CPC 30 R (cemento portland compuesto), marca Tolteca, incluye dosificación, mezcla y tiro en piso. | m3 | 1.280000 | $906.58 | $1,160.42 |
| 10-3-A-100-40-020 | Vaciado y vibrado de concreto en primer nivel, incluye : acarreo y depósito en cimbra. | m3 | 1.280000 | $213.00 | $272.64 |
| 10-3-A-100-20-005 | Excavacion manual en material tipo B seco para cajón de registros 2 m de profundidad, incluye: extracción, tiro a pie de cajón, compactación de taludes y plantilla. | m3 | 0.500000 | $124.23 | $62.12 |
| Suma de Concepto | $2,433.24 | ||||
| Costo Directo | $2,433.24 |
El Cimiento de la Energía
¿Sabías que el 80% de las fallas en transformadores subterráneos no se deben al equipo, sino a una mala instalación civil? La base de concreto para transformador es el guardián silencioso de la infraestructura eléctrica; si falla, la inversión millonaria en equipos de potencia queda expuesta a humedad, inclinaciones y vandalismo. En esta guía técnica, abordaremos absolutamente todo lo que necesitas saber para construir o instalar este elemento vital en 2025, garantizando el cumplimiento con CFE y la durabilidad de tu obra.
Tipos de Bases
En el mercado mexicano actual, existen dos rutas principales para ejecutar este elemento. La elección dependerá del presupuesto, el tiempo y la ubicación de la obra.
Base Construida en Sitio (Colado Tradicional)
Es el método clásico. Implica excavar, cimbrar, armar el acero y colar el concreto en el lugar.
Ventajas: Permite ajustar dimensiones ante imprevistos en la excavación y es ideal para zonas de difícil acceso donde no entra una grúa.
Desventajas: Mayor tiempo de ejecución (3-5 días por fraguado), control de calidad del concreto variable y dependencia total de la mano de obra.
Costo: Generalmente más bajo en materiales, pero más alto en mano de obra y tiempo.
Base Prefabricada de Concreto Hidráulico
Son estructuras monolíticas fabricadas en planta bajo condiciones controladas.
Ventajas: Velocidad de instalación inmediata (llegar y montar), resistencia del concreto garantizada (f'c 200 kg/cm² o superior) y cumplimiento normativo exacto.
Desventajas: Requiere maquinaria pesada (Grúa Hiab) para su colocación y el costo de flete puede ser elevado.
Costo: Inversión inicial más alta, pero ahorro significativo en tiempos muertos.
Base de Concreto Polimérico
Una evolución tecnológica que gana terreno en 2025. Fabricadas con resinas y agregados de cuarzo.
Ventajas: Extremadamente ligeras (facilitan logística), dieléctricas (no conducen electricidad), nula absorción de agua y alta resistencia química.
Desventajas: Costo unitario más elevado que el concreto hidráulico.
Costo: La opción más cara, justificada en ambientes corrosivos o de alta exigencia.
Proceso Constructivo Paso a Paso
Construir una base de concreto para transformador en sitio requiere precisión quirúrgica. Sigue estos pasos para una ejecución impecable.
Preparación del Terreno y Trazo
Limpia el área y realiza el trazo topográfico exacto según el plano aprobado por CFE. Excava hasta la profundidad de desplante (mínimo 1.20m usualmente para incluir el registro), considerando un sobreancho para maniobras. Compacta el fondo de la excavación al 95% Proctor para evitar hundimientos futuros.
Plantilla y Habilitado de Acero
Vierte una plantilla de concreto pobre de 5 cm para aislar el acero del suelo. Arma la parrilla de refuerzo con varilla de 3/8” (o lo que indique la norma K0000 específica), asegurando los cruces con alambre recocido. Coloca silletas para garantizar el recubrimiento de concreto y evitar la oxidación.
Colocación de Ductos y Cimbra
Antes de colar, posiciona los tubos PAD de media y baja tensión exactamente donde irán las ventanas del transformador. Un error aquí es fatal. Cierra la cimbra (madera o metálica) aplicando desmoldante para un acabado aparente limpio. Asegúrate de que esté perfectamente a plomo y nivelada.
Colado y Curado
Vierte el concreto f'c 200 kg/cm². Usa vibrador de inmersión para eliminar burbujas de aire y asegurar la compacidad. Una vez fraguado inicial, aplica membrana de curado o mantén húmeda la superficie por 7 días para alcanzar la resistencia de diseño y evitar grietas.
Listado de Materiales Necesarios
| Material | Descripción de Uso | Unidad de Medida Común |
| Cemento CPC 30R | Aglomerante principal para la mezcla de concreto | Tonelada / Saco 50kg |
| Arena de Mina | Agregado fino para la mezcla | Metro Cúbico (m3) |
| Grava Triturada 3/4" | Agregado grueso para resistencia estructural | Metro Cúbico (m3) |
| Varilla Corrugada 3/8" | Refuerzo estructural principal (Acero) | Tonelada / Pieza |
| Malla Electrosoldada | Refuerzo por temperatura en muros del registro | Metro Cuadrado (m2) |
| Madera de Pino 3ra | Elaboración de cimbra y cachetes | Pie Tablón (pt) |
| Clavo y Alambre | Fijación de cimbra y amarre de acero | Kilogramo (kg) |
| Tubería PAD | Ductos para paso de cableado eléctrico | Metro Lineal (ml) |
| Marco y Tapa 84B | Acceso al registro (Fierro fundido o Polimérico) | Pieza (pza) |
Cantidades y Rendimientos de Materiales
Estimación para 1 m3 de concreto f'c 200 kg/cm² hecho en obra:
| Material | Cantidad Aprox. | Notas Técnicas |
| Cemento | 7 bultos (350 kg) | Puede variar según diseño de mezcla. |
| Arena | 0.53 m3 | Considerar abundamiento. |
| Grava | 0.65 m3 | Tamaño máximo 19mm. |
| Agua | 220 Litros | Controlar relación agua/cemento. |
| Acero (Promedio) | 40 - 60 kg | Depende densamente del diseño estructural de la base. |
Análisis de Precio Unitario (APU) - Ejemplo Detallado
A continuación, presentamos un desglose de costos directos para la construcción de una base típica, proyectado a precios de 2025.
Concepto: Construcción de base de concreto para transformador trifásico (1.2 x 1.2 x 0.9m aprox), f'c 200 kg/cm².
| Concepto | Unidad | Cantidad | Costo Unitario (MXN) | Importe (MXN) |
| MATERIALES | ||||
| Concreto Premezclado f'c 200 | m3 | 1.50 | 1,850.00 | 2,775.00 |
| Acero de Refuerzo 3/8" | kg | 80.00 | 24.50 | 1,960.00 |
| Madera para Cimbra (uso parcial) | pt | 30.00 | 19.00 | 570.00 |
| Tapa y Aro 84B Polimérico | pza | 1.00 | 3,800.00 | 3,800.00 |
| Misceláneos (clavos, alambre) | lote | 1.00 | 350.00 | 350.00 |
| MANO DE OBRA | ||||
| Cuadrilla (Albañil + Ayudante) | jor | 3.50 | 1,800.00 | 6,300.00 |
| HERRAMIENTA/EQUIPO | ||||
| Herramienta Menor (3% MO) | % | 0.03 | 6,300.00 | 189.00 |
| Vibrador de Concreto | hora | 2.00 | 150.00 | 300.00 |
| TOTAL COSTO DIRECTO | $16,244.00 |
Nota: Precios estimados sin IVA ni indirectos/utilidad. Pueden variar por región.
Normativa, Permisos y Seguridad
Cumplir la ley no es opcional. Aquí lo esencial para 2025.
Normas Oficiales Mexicanas (NOM) y Especificaciones CFE
La construcción se rige principalmente por la Especificación CFE K0000 (en sus variantes -04, -07, -08), que dicta las dimensiones físicas y estructurales de las bases para recibir transformadores tipo pedestal.
¿Necesito un Permiso de Construcción?
Sí. Al intervenir la vía pública (banqueta) o realizar obra civil, requieres un permiso de ruptura de pavimento municipal. Además, el proyecto eléctrico debe estar validado por CFE antes de iniciar la obra civil para asegurar que la base está donde la red lo necesita. Un Perito o UVIE deberá liberar la obra al final.
Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)
Es obligatorio el uso de:
Casco de seguridad (Clase E si hay líneas energizadas cerca).
Botas dieléctricas con casquillo de poliamida (no acero).
Chaleco reflejante de alta visibilidad.
Guantes de carnaza para manejo de acero y concreto.
Costos Promedio Regionales en México
Tabla comparativa de precios de mercado (Suministro e instalación de base estándar) proyectados a 2025.
| Región | Costo Promedio Estimado (MXN) | Notas Relevantes |
| Centro (CDMX, EdoMex) | $22,000 - $28,000 | Alta competencia, precios estables. |
| Norte (Monterrey, Tijuana) | $28,000 - $35,000 | Mano de obra más cara y fletes elevados. |
| Sur (Mérida, Cancún) | $25,000 - $32,000 | Costo de agregados pétreos elevado por geología. |
| Occidente (Guadalajara) | $23,000 - $29,000 | Similar al centro, buena disponibilidad de prefabricados. |
Precios incluyen materiales, mano de obra y utilidad contratista. No incluyen IVA.
Usos Comunes y Aplicaciones
Desarrollos Habitacionales (Fraccionamientos)
Es el uso más frecuente. Cada manzana o clúster de casas requiere una base de concreto para transformador que alimente a los usuarios de manera subterránea, mejorando la estética urbana.
Plazas Comerciales e Industria
Requieren bases más robustas (para transformadores trifásicos de mayor capacidad, ej. 500 kVA o más) ubicadas en zonas de carga o cuartos de máquinas exteriores.
Pozos y Agricultura Tecnificada
En el campo mexicano, la electrificación de bombas de riego requiere bases elevadas o protegidas para evitar daños por inundaciones o maquinaria agrícola.
Errores Frecuentes y Cómo Evitarlos
Nivelación Incorrecta: Una base inclinada provoca lecturas erróneas de aceite y posibles fallas internas. Solución: Usa niveles de precisión durante el cimbrado.
Ventanas de Ductos Desalineadas: Si los tubos no coinciden con el gabinete del transformador, no podrás conectar los codos. Solución: Usa una plantilla de triplay con las medidas exactas del fabricante del transformador antes de colar.
Concreto de Baja Resistencia: Usar mezclas "hechas a ojo" reduce la vida útil. Solución: Compra concreto premezclado o usa dosificadores de volumen precisos.
Checklist de Control de Calidad
[ ] Trazo y nivelación verificados con topografía.
[ ] Compactación del terreno al 95% (Prueba de laboratorio si aplica).
[ ] Acero de refuerzo limpio, sin óxido y con silletas de separación.
[ ] Ductos PAD tapados para evitar entrada de concreto.
[ ] Vibrado correcto durante el colado (sin nidos de grava).
[ ] Acabado de la superficie pulido y a nivel.
[ ] Dimensiones finales coinciden con especificación CFE K0000.
Mantenimiento y Vida Útil
Plan de Mantenimiento Preventivo
Anual: Limpieza del registro (retirar basura, lodo), revisión de sellos en ductos para evitar entrada de roedores.
Bianual: Inspección visual de grietas en el concreto o despostillamientos en las aristas.
Post-Evento: Revisar nivelación tras sismos fuertes o inundaciones severas.
Durabilidad y Vida Útil Esperada en México
Una base de concreto para transformador bien ejecutada debe durar más de 30 años. Sin embargo, en zonas costeras (salitre) o suelos ácidos, esto puede reducirse a 15-20 años si no se usan cementos resistentes a sulfatos o recubrimientos epóxicos.
Sostenibilidad e Impacto Ambiental
El uso de bases prefabricadas reduce el desperdicio de madera (cimbra) y residuos de concreto en obra hasta en un 40%, siendo una opción más limpia para el 2025.
Preguntas Frecuentes (FAQ)
¿Cuál es la profundidad mínima de una base de transformador?
Generalmente, la base se desplanta sobre un registro o cárcamo que puede tener profundidades de 90 cm a 1.20 m, dependiendo del radio de curvatura de los cables de media tensión.
¿Puedo usar una base prefabricada en cualquier zona de CFE?
La mayoría de las divisiones de CFE aceptan prefabricados siempre que cuenten con el aviso de prueba (LAPEM) vigente. Siempre consulta con supervisión de CFE local antes de comprar.
¿Qué resistencia debe tener el concreto?
La norma especifica un f'c mínimo de 200 kg/cm², aunque en zonas de tráfico pesado o industriales se recomienda f'c 250 kg/cm².
¿Cuánto tiempo debo esperar para montar el transformador?
Si colaste en sitio, debes esperar al menos 7 días (alcanzando aprox. 70% de resistencia) para el montaje, aunque lo ideal son 28 días para el curado completo.
¿Es necesario aterrizar la base de concreto?
La base en sí no se aterriza, pero debe contener el paso para el conductor de tierra que conecta el tanque del transformador y los accesorios a la red de tierras física.
¿Cuánto cuesta una base prefabricada en 2025?
El precio solo de la pieza prefabricada ronda los $10,000 a $16,000 MXN dependiendo si es monofásica o trifásica, más maniobras.
¿Qué pasa si los ductos quedaron cortos?
Es un problema grave. Se pueden usar coples de reparación, pero CFE suele rechazarlo. A veces implica demoler parte de la base para extender la tubería, un costo enorme.
Videos Relacionados y Útiles
Instalación Transformador Pedestal
Guía visual técnica sobre la nivelación y montaje del transformador y accesorios sobre su base.
Funcionamiento Transformador Pedestal
Explicación detallada de los componentes internos y externos del equipo montado sobre la base.

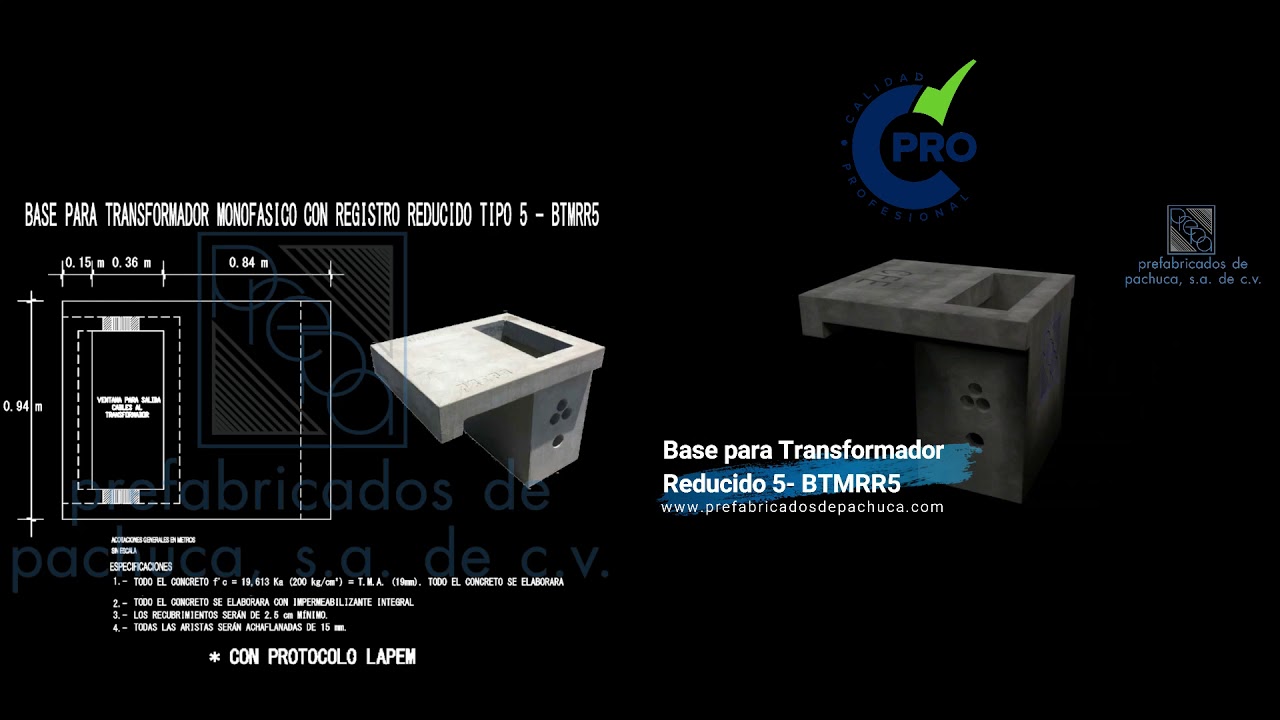

Base Prefabricada Ficha Técnica
Muestra las características físicas y dimensiones de una base prefabricada tipo BTMRR5.
Conclusión
La base de concreto para transformador es el punto de partida para una red eléctrica segura y eficiente. En este 2025, ante la variación de precios y la exigencia de estándares de calidad más altos, la planificación y el conocimiento de la normativa CFE son tus mejores herramientas. Ya sea que optes por un colado en sitio o una solución prefabricada, asegura que la ejecución sea impecable para garantizar la energía que mueve a México.
Glosario de Términos
f'c: Resistencia a la compresión del concreto (fuerza por unidad de área).
Plantilla: Capa delgada de concreto pobre usada para nivelar el terreno antes del armado.
Mufa: Punto de entrada de la línea eléctrica (aunque en subterráneo se refiere más a la transición o acometida).
Acometida: Conjunto de tuberías y conductores que llevan la energía de la red general al usuario.
Silleta: Accesorio plástico para separar la varilla de la cimbra o suelo.
LAPEM: Laboratorio de Pruebas de Equipos y Materiales de CFE (Certificador de calidad).
PAD: Polietileno de Alta Densidad (material de los ductos eléctricos).
