El Interruptor de Seguridad para Uso Rudo: Guía del Desconectador D221N
El Guardián de Cuchillas: Todo lo que un profesional necesita saber sobre el desconectador de navajas D221N, el interruptor de golpe más confiable y robusto, esencial para exteriores y acometidas en México.
El desconectador de navajas Square D modelo D221N es un componente fundamental en cualquier instalación eléctrica residencial y comercial ligera en México, sirviendo como un punto de aislamiento crucial entre la fuente de energía y la carga. Este dispositivo, conocido popularmente como switch de cuchillas o interruptor de seguridad 30A Square D, está diseñado para garantizar la seguridad durante el mantenimiento o en situaciones de emergencia.
El término "navajas" o "cuchillas" se refiere al mecanismo interno que, al ser accionado por la palanca, separa físicamente los contactos eléctricos, ofreciendo una desconexión visible, la cual es una característica de seguridad primordial.desconectador fusible 2x30, lo que significa que la protección contra sobrecorriente la proporcionan los fusibles que deben instalarse en el interior.
Una característica técnica destacada del D221N es su mecanismo de acción rápida (quick make, quick break).
En el contexto mexicano, la integración de estos interruptores es vital para el cumplimiento de la NOM-001-SEDE, la cual exige que exista un medio de desconexión visible para cualquier equipo que deba ser sometido a mantenimiento.
Opciones y Alternativas: Tipos de Medios de Desconexión
Desconectador de Navajas Fusible (Tipo D221N)
Los desconectadores de navajas fusibles, como el desconectador de navajas D221N, ofrecen un medio visible y robusto de desconexión. Su principal ventaja es que combinan el aislamiento mecánico seguro con la protección de sobrecorriente que proporcionan los fusibles . El diseño General Duty (Uso General) está optimizado para durabilidad y economía en aplicaciones residenciales y de pequeño comercio.
Interruptores Termomagnéticos (Pastillas)
Los interruptores termomagnéticos, conocidos comúnmente como pastillas o breakers, brindan una doble protección: térmica (contra sobrecarga) y magnética (contra cortocircuito) . A diferencia de los desconectadores fusibles, son rearmables y no requieren reemplazar un fusible tras una falla. Suelen ser más convenientes y de rearmado rápido, pero su mecanismo de desconexión no siempre ofrece la separación visible y robusta de las cuchillas (navajas) que caracteriza al D221N .
Desconectador de Maniobra para Aire Acondicionado
Aunque el D221N puede usarse para la desconexión de aire acondicionado, existen dispositivos específicos de maniobra que suelen ser más pequeños o están preclasificados solo para la desconexión. Los desconectadores de maniobra simples pueden ser sin fusibles o incluir únicamente un disyuntor . En México, si estos dispositivos se usan en la intemperie (unidad condensadora), deben cumplir con la clasificación NEMA 3R, al igual que el D221N.
Desconectador de Navajas sin Fusibles
Este tipo de desconectador ofrece solo la función de aislamiento (maniobra), pero no incluye protección contra sobrecorriente . Se utilizan típicamente en sistemas donde la protección contra sobrecorriente es provista por un disyuntor o fusible aguas arriba, o cuando solo se requiere una desconexión simple para mantenimiento . El desconectador de navajas D221N es un modelo con fusibles, por lo que proporciona ambos.
Proceso de Instalación de un Desconectador D221N
Desglosar la instalación de un interruptor de seguridad de 2 polos 30 amperes siguiendo las pautas de seguridad es esencial.
Paso 1: Medidas de Seguridad y Verificación del Voltaje
Antes de abrir el gabinete o iniciar cualquier trabajo, la palanca principal o la fuente de energía debe estar completamente cortada.guantes de goma dieléctricos, calzado de seguridad con suela no conductora (EH) conforme a la NOM-113-STPS arco eléctrico.
Paso 2: Montaje Físico del Gabinete (NEMA 3R)
El desconectador D221N está diseñado para montaje superficial.instalación eléctrica debe asegurar que la palanca esté orientada de manera que al estar en posición "Off" (desconectado), la gravedad no pueda causar que el mecanismo se active accidentalmente.
Paso 3: Conexión de los Conductores de Alimentación y Salida
La pregunta cómo se instala un interruptor de seguridad de 2 polos 30 amperes se resuelve al conectar:
Los dos conductores de fase de la alimentación (Línea) se conectan a los bornes superiores.
Los dos conductores de carga (Load), que van al equipo (ej. aire acondicionado), se conectan a los bornes inferiores, donde la corriente saldrá protegida por los fusibles.
El par de apriete (torque) recomendado es de 3.4 N.m (30 lbf.in).
El uso de un torquímetro para este ajuste es la única forma de garantizar una conexión sólida y prevenir el peligroso falso contacto.
Paso 4: Instalación y Verificación de los Fusibles (Tipo Cartucho)
Una vez que el cableado está asegurado, se instalan los dos fusibles de 30A (Clase H, K o R) en los portafusibles internos del equipo.
Paso 5: Conexión de la Puesta a Tierra y el Neutro (si aplica)
El conductor neutro de la alimentación se conecta a la barra de neutro que viene instalada de fábrica en el D221N.
Paso 6: Etiquetado y Pruebas de Operación
Se debe etiquetar claramente el propósito del desconectador (ej., "Desconexión de Aire Acondicionado Exterior").
Listado de Materiales y Componentes
| Componente | Función Principal | Especificación Clave |
| Desconectador D221N (Square D) | Medio visible de desconexión y aislamiento seguro. | 30A, 2 Polos, 240V AC. Modelo D221NRB para exteriores (NEMA 3R). |
| Fusibles Tipo Cartucho | Protección contra sobrecorriente (sobrecarga y cortocircuito). | 30A (Clase H, K o R). SCCR de 100 kA (dependiente del fusible). |
| Cable de Alimentación/Carga | Conducción de la energía al equipo conectado. | Calibre AWG 14 a AWG 6 (Cobre) o AWG 12 a AWG 6 (Aluminio). |
| Taladro Percutor | Perforación para fijación del gabinete a la superficie. | Adecuado para material de montaje (muro de concreto o block). |
| Pinzas de Electricista | Corte y pelado de cables (o crimpado de terminales). | Dieléctricas, para calibres AWG 14-6. |
| EPP Dieléctrico | Protección personal contra riesgo eléctrico y arco. | Guantes y calzado dieléctrico, gafas de seguridad. |
| Torquímetro | Ajuste de tornillos para evitar falsos contactos. | Precisión mínima de 3.4 N.m (30 lbf.in). |
Ficha Técnica del Desconectador D221N
El modelo D221N de Square D está diseñado para aplicaciones residenciales y comerciales ligeras .
| Parámetro | Especificación | Importancia |
| Amperaje Nominal | 30A | Determina la carga máxima continua que puede soportar el circuito. |
| Número de Polos | 2 Polos / 3 Hilos | Apto para sistemas monofásicos o bifásicos comunes en México. Incluye Neutro. |
| Tensión Máxima | 240 V AC | Voltaje operativo estándar para la mayoría de cargas residenciales y ligeras. |
| Tipo de Fusibles | H, K, o R | Define la capacidad de interrupción de cortocircuito (SCCR) del sistema (100 kA máx.). |
| Gabinete Estándar | NEMA 1 (Interiores) | Ofrece protección contra contacto accidental y suciedad leve. |
| Gabinete Opcional | NEMA 3R (Exteriores) | Obligatorio para intemperie; protege contra lluvia, nieve y hielo. |
| Torque de Apriete | 3.4 N.m (30 lbf.in) | Asegura conexiones firmes y previene falsos contactos y calentamiento. |
Análisis de Precio Unitario (APU) - Ejemplo por Pieza Instalada
ADVERTENCIA CRÍTICA SOBRE COSTOS: Los siguientes son costos aproximados basados en referencias de finales de 2024. Se presentan como una estimación o proyección para 2025 en Pesos Mexicanos (MXN) y están sujetos a inflación, tipo de cambio y variaciones regionales significativas dentro de México.
| Concepto | Unidad | Cantidad | Costo Unitario (MXN) | Importe (MXN) |
| Materiales | ||||
| Desconectador D221N NEMA 3R (Square D) | Pza | 1.00 | 1,550.00 | 1,550.00 |
| Fusibles 30A Clase R (Par) | Pza | 1.00 | 150.00 | 150.00 |
| Cable THW-LS 10 AWG (mínimo, para conexión) | Metro | 2.00 | 25.00 | 50.00 |
| Mano de Obra Especializada | ||||
| Electricista Certificado (Instalación y Pruebas) | Jornada | 0.10 | 5,500.00 | 550.00 |
| Ayudante (Apoyo y limpieza) | Jornada | 0.10 | 350.00 | 35.00 |
| TOTAL (Estimación 2025, sin considerar IVA o herramientas) | 2,335.00 |
Normativa, Permisos y Seguridad: Construye con Confianza
Norma Oficial Mexicana (NOM) Aplicable: NOM-001-SEDE-2012
La NOM-001-SEDE-2012 exige el uso de medios de desconexión fusibles para la protección contra sobrecorriente, especialmente en el Artículo 240.desconectador fusible 2x30 satisface este requisito. Además, la norma es clara en que los desconectadores para exteriores, como los utilizados para el aire acondicionado o en acometidas, deben ser NEMA 3R o similar, para asegurar la protección del equipo y la continuidad de la operación.
¿Necesito un Permiso de Construcción?
Cualquier alteración o nueva instalación eléctrica que afecte la capacidad o la seguridad del sistema, especialmente si funciona como interruptor principal o de servicio, requiere un permiso y un proyecto eléctrico aprobado por la autoridad local correspondiente. El profesional debe presentar un Diagrama Unifilar que muestre la correcta integración del interruptor de seguridad con los demás componentes del sistema.
Seguridad en el Sitio de Trabajo: ¡Riesgo Eléctrico!
El trabajo con cualquier interruptor de seguridad conlleva un riesgo mortal de arco eléctrico.
Guantes y Calzado Dieléctrico: Conforme a la NOM-113-STPS . El calzado debe ser clasificado como EH (Electrical Hazard).
Gafas de Seguridad y, para ciertas maniobras, protección facial.
El incumplimiento de las normas de seguridad al operar o instalar el equipo puede resultar en lesiones graves o fatales.
Costos Promedio del Desconectador D221N en México (2025)
ADVERTENCIA CRÍTICA SOBRE COSTOS: Los costos son una estimación o proyección para 2025 basada en datos de finales de 2024. Los precios pueden variar significativamente debido al tipo de cambio, inflación y región en México .
| Concepto | Unidad | Costo Promedio (MXN) | Notas Relevantes |
| Desconectador D221N (NEMA 1, Interior) | Pieza | $1,400 - $1,600 | El precio desconectador D221N más bajo. No apto para exteriores . |
| Desconectador D221NRB (NEMA 3R, Exterior) | Pieza | $1,550 - $1,750 | Obligatorio para intemperie (ej., aire acondicionado) . |
| Fusible de Repuesto 30A (Clase H, par) | Pieza | $50 - $150 | El precio no incluye fusibles. Varía según la marca y la clase del |
| Instalación M.O. (por Unidad) | Servicio | $400 - $700 | Costo aproximado para la instalación del equipo solamente, sin cableado extenso . |
Usos Comunes del Desconectador D221N
El interruptor de seguridad 30A Square D es notablemente versátil.
Interruptor Principal de Servicio (Acometidas)
El D221N, con su bus de neutro instalado de fábrica, es adecuado para servir como el medio de desconexión principal en acometidas de cargas menores (hasta 30A), especialmente en sistemas monofásicos y bifásicos residenciales y de autoconsumo .
Desconexión de Aire Acondicionado y Bombas
Es un dispositivo ideal para la desconexión segura de unidades condensadoras de aire acondicionado y bombas de agua . Para estas aplicaciones exteriores, el modelo NEMA 3R es imperativo.
Puntos de Seccionamiento de Emergencia en Exteriores
Dada su clasificación NEMA 3R (en el modelo D221NRB), se utiliza frecuentemente para proveer un punto de seccionamiento accesible y seguro en muros exteriores, ofreciendo un control de emergencia antes de que la energía llegue a equipos críticos.
Protección de Circuitos de Iluminación y Fuerza
El equipo también se usa para la protección y desconexión de circuitos derivados de iluminación de gran escala o bancos de contactos de fuerza donde se requiere una protección fusible dedicada .
Errores Frecuentes al Instalar y Operar un Desconectador
Error 1: Usar Fusibles de Amperaje o Tipo Incorrecto
El interruptor de seguridad está diseñado para aceptar fusibles de 30A.amperaje sobrecarga el circuito. Usar el tipo incorrecto (ej., no limitador de corriente) compromete la Capacidad de Corriente de Corto Circuito (SCCR), lo que podría resultar en una falla catastrófica en caso de cortocircuito severo.
Error 2: Conexiones Eléctricas Flojas
Este es el error más común y peligroso, conocido como falso contacto.
Error 3: No Instalar la Puesta a Tierra del Gabinete
Omitir la conexión de la puesta a tierra al gabinete metálico del desconectador es un error grave. El gabinete debe estar aterrizado para asegurar que, en caso de una falla interna, la corriente se dirija al suelo de forma segura, protegiendo al operador y cumpliendo con la NOM-001-SEDE .
Error 4: Reemplazar el Fusible Dañado con un Conductor Improrrecto
Es una práctica peligrosa e ilegal sustituir un fusible fundido con un puente de alambre (ej., cobre o aluminio). Esto elimina toda la protección contra sobrecorriente, transformando el desconectador en un punto de ignición potencial en caso de falla.
Error 5: No Respetar el Grado NEMA (Instalar un NEMA 1 en exteriores)
Instalar el modelo D221N (NEMA 1, interior) a la intemperie compromete la durabilidad y seguridad del equipo. El gabinete no está sellado para la lluvia, provocando corrosión prematura y fallas eléctricas. En exteriores, el modelo NEMA 3R (D221NRB) es obligatorio.
Checklist de Control de Calidad
Antes de la Instalación
Verificar que el modelo D221N/D221NRB coincida con la aplicación (NEMA 3R si es exterior).
Asegurar que el calibre de cable a utilizar (ej., AWG 10 o 8) sea adecuado para los 30A.
Confirmar que la capacidad de interrupción de los fusibles (AIC) sea igual o mayor que la corriente de cortocircuito disponible.
Durante la Instalación
Comprobar que se utilice EPP dieléctrico y se trabaje sin tensión.
Verificar el torque de apriete de los bornes a 3.4 N.m.
Asegurar la conexión correcta y separada del conductor de puesta a tierra y el conductor
neutro.
Al Finalizar (Pruebas)
Verificar la funcionalidad
On/Offde la palanca, asegurando un movimiento suave y firme.Medir la tensión con un voltímetro para confirmar la ausencia de voltaje en los terminales de carga en la posición "Off".
Etiquetar claramente la función del desconectador.
Mantenimiento y Vida Útil: Protege tu Inversión
El mantenimiento del desconectador de navajas D221N es clave para garantizar su fiabilidad.
Plan de Mantenimiento Preventivo
El mantenimiento se centra en la limpieza, la inspección visual y la seguridad mecánica. Se recomienda una inspección anual:
Inspección Visual: Buscar signos de corrosión, especialmente en el gabinete NEMA 3R, y rastros de calentamiento (cristalización, decoloración de cables).
Reapriete de Conexiones: Con el equipo desenergizado, utilizar un torquímetro para reapretar todos los bornes de cableado.
Lubricación Mecánica: Aplicar un lubricante dieléctrico especializado a los puntos de pivote de las
cuchillas (navajas)para asegurar que el mecanismo opere suavemente y mantenga su velocidad de acción rápida (quick make, quick break).
Durabilidad y Vida Útil Esperada en México
El desconectador de navajas D221N está diseñado con un mecanismo simple y robusto. Si se instala correctamente (usando NEMA 3R en exteriores) y se le da mantenimiento preventivo, su vida útil puede superar los 30 a 40 años. Su durabilidad es alta siempre y cuando el gabinete no se comprometa a la intemperie y se eviten los errores frecuentes de conexión (falsos contactos).
Sostenibilidad e Impacto Ambiental
El desconectador es un componente de seguridad esencial con un impacto ambiental bajo en comparación con otros equipos eléctricos. Su gabinete, típicamente metálico (acero o aluminio), es altamente reciclable . La verdadera sostenibilidad reside en su capacidad de proteger la instalación: al utilizar fusibles de calidad, se evita la falla y destrucción de equipos costosos y se minimiza el riesgo de incendio, lo que reduce la necesidad de reemplazo de materiales en la instalación eléctrica.
Preguntas Frecuentes (FAQ) sobre el Desconectador D221N
¿Qué es el desconectador D221N?
Es un interruptor de seguridad de uso general (General Duty) de Square D, clasificado para 30 Amperios (A) y 240 Volts AC. Es un dispositivo fusible, lo que significa que requiere de fusibles internos para proveer la protección contra sobrecorriente.
¿Cuánto cuesta un desconectador de navajas 2x30 en 2025?
El precio desconectador D221N (solo el equipo, sin instalación) se estima en un rango de $1,400 MXN a $1,750 MXN en México, proyectado para 2025. El precio varía según si se elige el modelo para interior (NEMA 1) o el modelo para exterior (NEMA 3R) .
¿Para qué se usa un interruptor de seguridad monofásico?
Se utiliza para desconectar de manera segura equipos o circuitos monofásicos o bifásicos de hasta 30A, como unidades de aire acondicionado, bombas, circuitos de iluminación o como interruptor principal en una acometida de carga pequeña .
¿Qué significa NEMA 3R?
NEMA 3R es un estándar de protección de gabinetes. Significa que el equipo es resistente a la intemperie, ofreciendo protección contra el ingreso de lluvia, nieve, aguanieve y contra la formación externa de hielo, siendo obligatorio para instalaciones exteriores en México.
¿Cuál es la diferencia entre un interruptor de navajas y uno termomagnético?
El interruptor de navajas (D221N) usa un fusible para la protección contra sobrecorriente, y su desconexión es visible.
¿Cómo se cambian los fusibles de un desconectador?
El proceso requiere primero desenergizar el desconectador con la palanca en "Off" y verificar la ausencia de voltaje. Los fusibles se extraen y reemplazan con herramientas no conductivas, asegurando que el reemplazo sea del mismo amperaje y clase.
¿El desconectador D221N es a prueba de intemperie?
Solo el modelo con clasificación NEMA 3R (D221NRB) es a prueba de intemperie (resistente a lluvia y hielo) y apto para exteriores. El modelo D221N estándar es NEMA 1, solo para interiores.
Videos Relacionados y Útiles

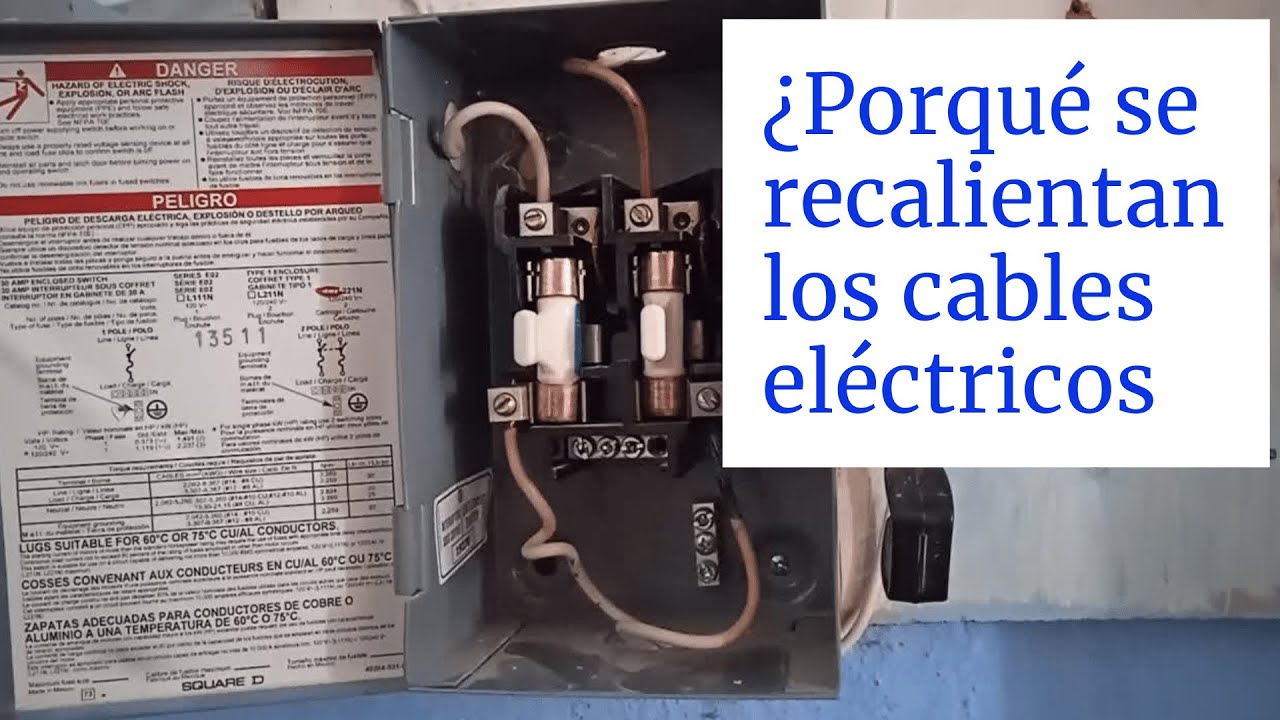

Instalación de Switch de Cuchillas y Corrección de Falsos Contactos
Guía práctica que muestra el reemplazo de un interruptor de seguridad de cuchillas y la corrección de cables dañados por calentamiento.
Mantenimiento a Interruptor de Cuchillas Fusible
Tutorial enfocado en el mantenimiento, incluyendo la lubricación de los puntos de pivote para asegurar el correcto funcionamiento del mecanismo.
Cómo Reemplazar o Conectar un Desconectador (Safety Switch)
Muestra el proceso de cableado de fases y neutro en un desconectador de navajas, poniendo énfasis en la posición de apagado seguro.
Conclusión: El Desconectador Fusible para la Máxima Seguridad
El desconectador de navajas D221N es la elección predilecta en México para la desconexión segura y robusta de circuitos de 30 amperes. Su diseño de acción rápida, su opción de gabinete NEMA 3R y la versatilidad para usarse en acometidas, aire acondicionado y bombas lo convierten en una solución indispensable. La correcta selección (NEMA 3R para exteriores) y su rigurosa instalación eléctrica, apegada al torque de apriete de 3.4 N.m y las exigencias de la NOM-001-SEDE, son fundamentales para garantizar la protección contra sobrecorriente y la seguridad del personal a largo plazo en cualquier proyecto de construcción en el país.
Glosario de Términos Eléctricos
Desconectador de Navajas (D221N): Interruptor de seguridad de uso general (General Duty), 2 polos, 30A, que utiliza cuchillas (navajas) metálicas para realizar una desconexión visible y física del circuito.
Interruptor de Seguridad: Dispositivo diseñado para proveer un medio de desconexión visible y accesible del circuito, esencial para la seguridad y el mantenimiento.
Fusible: Dispositivo de protección contra sobrecorriente que contiene un elemento conductor que se funde cuando la corriente excede un valor preestablecido, interrumpiendo el flujo eléctrico .
NEMA 3R: Clasificación de gabinete que indica que el equipo es adecuado para ubicaciones exteriores, proporcionando protección contra lluvia, nieve, aguanieve y formación externa de hielo.
NOM-001-SEDE: Norma Oficial Mexicana que establece las disposiciones de carácter técnico que deben cumplir las instalaciones eléctricas (utilización) en el país, siendo de observancia obligatoria.
Amperaje: La unidad de medida de la corriente eléctrica. El D221N está clasificado para 30 Amperios.
Acometida: El punto donde la energía eléctrica es suministrada por la compañía eléctrica (CFE) a las instalaciones del usuario.
