Interruptor de seguridad 3p 600v 200a t-12 h364 clase 3110, marca Square D.

El Guardián Silencioso de tu Infraestructura: La Potencia Industrial Bajo Control Absoluto

En el dinámico y a menudo impredecible entorno de la construcción industrial y comercial en México, donde la estabilidad del suministro eléctrico es un desafío constante y la seguridad operativa no admite negociaciones, existe un componente que funge como la última línea de defensa entre la continuidad del negocio y el desastre técnico: el desconectador principal de servicio pesado. No es simplemente una caja metálica adosada a un muro; es el punto neurálgico donde convergen la ingeniería de protección y la seguridad humana. Nos referimos específicamente al interruptor de seguridad h364, un dispositivo que se ha consolidado como el estándar de referencia en la ingeniería eléctrica nacional para el manejo de corrientes de media capacidad en baja tensión.

Este informe técnico exhaustivo, meticulosamente desarrollado para el contexto mexicano del año 2025, disecciona con profundidad quirúrgica el rol insustituible del h364 en la infraestructura moderna. Desde las plantas de manufactura automotriz en el corredor del Bajío hasta los complejos hoteleros de alta demanda energética en la Riviera Maya, este dispositivo de tres polos y 200 Amperes es crítico no solo para el cumplimiento de la Normativa Oficial Mexicana, sino para la viabilidad operativa de cualquier proyecto de envergadura. A través de las siguientes secciones, el lector obtendrá una comprensión holística que trasciende la simple instalación; exploraremos la física detrás de su mecanismo de extinción de arco, las proyecciones económicas de sus costos en un mercado impactado por el nearshoring, y las estrategias de mantenimiento que garantizan que esta inversión proteja su patrimonio durante décadas.

Opciones y Alternativas

La selección de equipos eléctricos en México no debe ser un acto impulsivo, sino el resultado de un análisis técnico comparativo que pondere la durabilidad, la disponibilidad de refacciones y el costo total de propiedad. Si bien el h364 de la marca Square D (Schneider Electric) es el líder indiscutible en especificaciones de ingeniería, el mercado ofrece variantes y competidores que deben ser evaluados para tomar la decisión financiera y técnica más acertada según las condiciones específicas de la obra.

h364 (NEMA 1) vs. H364RB (NEMA 3R): La Batalla contra los Elementos

La distinción más fundamental en la especificación de este equipo radica en su envolvente o gabinete, una decisión que determina la longevidad del dispositivo frente a las agresivas condiciones climáticas de diversas regiones de México. El modelo base h364 está diseñado bajo el estándar NEMA 1, lo que implica una construcción en acero rolado en frío con pintura epóxica horneada, destinada exclusivamente para uso en interiores. Su arquitectura protege al personal contra el contacto accidental con partes energizadas y resguarda el mecanismo de la caída de suciedad ambiental, pero carece de sellos herméticos contra líquidos. Su ventaja competitiva reside en un costo inicial inferior, siendo aproximadamente un 15% a 20% más económico que su contraparte para exteriores, lo que lo convierte en la elección lógica para cuartos eléctricos controlados, naves industriales techadas y subestaciones interiores donde la humedad no es un factor de riesgo.

Por otro lado, la variante H364RB (Rainproof) cumple con la clasificación NEMA 3R. Esta versión incorpora un diseño de techo inclinado (drip shield) y empaques de neopreno o poliuretano en la puerta que garantizan la impermeabilidad ante la lluvia, aguanieve y la formación externa de hielo. Aunque su desventaja técnica es un mayor volumen físico y un costo superior, es la única opción legal y segura para acometidas a la intemperie, patios de maniobras o zonas industriales con alta condensación. Instalar un h364 estándar en un exterior, por ejemplo en una azotea de la Ciudad de México o en una fachada en Veracruz, constituye una violación directa a la NOM-001-SEDE y garantiza la falla prematura del equipo por corrosión interna en menos de un año operativo.

Servicio Pesado (Heavy Duty) vs. Servicio General (General Duty)

Es vital comprender que el h364 pertenece a la categoría de "Servicio Pesado" (Heavy Duty), diseñada para aplicaciones críticas y uso frecuente. Su alternativa económica en el mercado son los interruptores de "Servicio General" (General Duty), como la serie D (ej. D324N). La diferencia no es meramente semántica; es estructural y funcional. El h364 está clasificado para operar hasta 600V (AC/DC) y posee una capacidad interruptiva que puede elevarse hasta 200 kA simétricos si se utilizan los fusibles adecuados (Clase R o J). Su mecanismo de operación es de resorte reforzado, diseñado para miles de ciclos de operación mecánica bajo carga.

En contraste, los interruptores de servicio general suelen estar limitados a 240V y sus mecanismos de cuchillas están diseñados para cargas resistivas o de iluminación, con una capacidad de ruptura mucho menor y una vida útil mecánica reducida. Para aplicaciones industriales en México, donde los voltajes de 440V/480V son comunes en maquinaria, o para el arranque de motores grandes (hasta 150 HP), el h364 es obligatorio. Optar por un interruptor de servicio general en un entorno industrial para ahorrar costos iniciales es un error de ingeniería que compromete la seguridad ante cortocircuitos de alta energía.

El Panorama Competitivo en México: Siemens y Eaton

Aunque Square D mantiene una hegemonía en la distribución a través de ferreterías eléctricas mexicanas, marcas como Siemens y Eaton ofrecen alternativas robustas que compiten directamente en especificaciones. El modelo Siemens HF364 comparte características casi idénticas: 3 polos, 200 Amperes, 600 Volts y gabinete NEMA 1. En licitaciones de gran volumen para infraestructura pública o grandes desarrollos habitacionales, Siemens suele presentar una estructura de costos ligeramente más agresiva. Sin embargo, la ventaja competitiva del h364 de Square D radica en su omnipresencia en el mercado de reposición mexicano; encontrar fusibles, kits de tierra o refacciones para el h364 es posible en casi cualquier ciudad media del país, mientras que las refacciones de sus competidores pueden requerir tiempos de espera logística desde centros de distribución centrales.

Eaton, con su modelo DH364, se posiciona con un enfoque en la seguridad visual y la robustez mecánica de sus manijas. Los ingenieros de planta a menudo prefieren la sensación táctil y la confirmación visual de las cuchillas que ofrece Eaton. No obstante, al realizar una comparativa de costos estimada para el mercado mexicano en 2025, el h364 se mantiene como el punto de equilibrio óptimo entre precio, calidad y soporte técnico post-venta, oscilando entre los $18,000 y $24,000 MXN, mientras que sus competidores pueden fluctuar con mayor volatilidad dependiendo del tipo de cambio y los aranceles de importación vigentes.

Proceso Constructivo Paso a Paso

La integración de un interruptor de seguridad de la magnitud del h364 en una instalación eléctrica no es una tarea de bricolaje; es un procedimiento técnico que exige precisión, respeto por la energía y un conocimiento profundo de las prácticas constructivas. A continuación, se detalla la metodología de ejecución, desde la planificación hasta la energización.

Obras Preliminares: El Cimiento de la Seguridad

El proceso inicia mucho antes de tocar una herramienta. La primera fase es la validación del entorno y la seguridad. Es imperativo realizar un levantamiento físico para confirmar que el muro o estructura de soporte tenga la capacidad de carga necesaria para sostener los aproximadamente 25 kg que pesa el h364, sumado a la tensión mecánica que ejercerán los conductores de calibre grueso (3/0 AWG o mayores). Se debe verificar la ausencia de tuberías de agua o gas ocultas en la zona de perforación.

El paso más crítico es el protocolo de seguridad eléctrica. Se debe aplicar el procedimiento de Bloqueo y Etiquetado (LOTO - Lock Out, Tag Out) en el interruptor o transformador aguas arriba que alimenta la zona. Una vez bloqueada la energía, es obligatorio utilizar un multímetro de categoría adecuada (CAT III o IV) para verificar la ausencia de tensión en todas las fases. Solo entonces se procede al trazo. Siguiendo las recomendaciones ergonómicas y normativas (NOM-001-SEDE), la altura de montaje debe permitir que la palanca de operación, en su posición más alta, no exceda los 1.70 metros sobre el nivel de piso terminado, garantizando que cualquier operario pueda desconectar la energía rápidamente en una emergencia sin necesidad de escaleras o bancos.

Fijación y Canalización: Integración Física

Con el trazo definido, se procede a la obra civil menor. Utilizando un rotomartillo industrial, se realizan las perforaciones en el sustrato (concreto o mampostería sólida). Es inaceptable el uso de taquetes de plástico o madera para un equipo de esta clase; la norma y las buenas prácticas exigen el uso de anclajes expansivos metálicos de al menos 3/8" de diámetro (tipo "Z" o arpón) para garantizar una fijación inamovible ante la vibración y el esfuerzo de palanca al operar el interruptor. El gabinete del h364 debe quedar perfectamente plomado y nivelado; una inclinación excesiva puede afectar a largo plazo la alineación de las cuchillas internas.

Posteriormente, se preparan las entradas de tubería. El gabinete cuenta con discos removibles (knockouts) concéntricos dispuestos tangencialmente. Se deben retirar únicamente los anillos correspondientes al diámetro de la tubería seleccionada (comúnmente 2" o 2 ½" para conductores de 200A). La conexión mecánica entre la tubería conduit (ya sea pared gruesa roscada o pared delgada con monitor) y el gabinete debe asegurar la continuidad eléctrica a tierra. En ambientes industriales, se recomienda el uso de contratuercas con dientes de penetración para rasgar la pintura y asegurar un contacto metal-metal efectivo, o bien, el uso de bushings (monitores) con terminal de tierra para instalar un puente de unión.

Cableado y Conexión: La Arteria Energética

Esta es la fase de mayor precisión técnica. Se realiza el tendido de los conductores, típicamente cable THW-LS o THHW-LS calibre 3/0 AWG (cobre) o 250 kcmil (aluminio), cuidando de no dañar el aislamiento al pasar por las curvas de la tubería. Dentro del gabinete, el acomodo de los cables (peinado) es crucial; se debe respetar el radio de curvatura mínimo permitido por el fabricante del cable para evitar estrés térmico y mecánico en los puntos de conexión. El espacio dentro del h364 es generoso, pero un cableado desordenado puede provocar fallas por inducción o calentamiento.

Las conexiones se realizan en las zapatas mecánicas (lugs). Los conductores provenientes de la fuente de energía se conectan estrictamente a las terminales superiores (Línea), mientras que los conductores que van hacia la carga (motor, tablero derivado) se conectan a las terminales inferiores, debajo de los portafusibles (Carga). Es vital aplicar una pasta inhibidora de corrosión si se utilizan conductores de aluminio para evitar la oxidación galvánica en la unión con la zapata. El punto culminante de esta etapa es el apriete o torqueo. No basta con la fuerza de la mano; se debe utilizar un torquímetro calibrado para aplicar exactamente 275 lbf.in (31 N.m) a los tornillos de las zapatas principales. Un apriete insuficiente generará puntos calientes resistivos que fundirán el cable; un apriete excesivo puede barrer la rosca o fracturar la zapata.

Colocación de Fusibles y Puesta en Marcha

Finalmente, se seleccionan e instalan los fusibles adecuados. El h364 acepta fusibles Clase H, K, J, L o R. La elección depende de la capacidad interruptiva requerida por el estudio de cortocircuito de la planta. Para máxima protección, se recomiendan fusibles Clase R acompañados del kit de rechazo correspondiente, lo que eleva la capacidad del sistema hasta 200,000 Amperes de interrupción. Antes de cerrar, se debe aspirar minuciosamente el interior para retirar rebabas metálicas de la perforación o restos de aislamiento. Se cierra la tapa, se retiran los bloqueos de seguridad, se energiza la fuente y se acciona la palanca con decisión. Una verificación final de voltaje y rotación de fases en las terminales de carga confirma el éxito de la operación.

Listado de Materiales

La siguiente tabla detalla los insumos críticos para la instalación estándar de un interruptor h364, sirviendo como guía de compras para el contratista o residente de obra.

Cantidades y Rendimientos de Materiales

Para efectos de presupuestación y logística, se presentan las cantidades estimadas para una instalación típica donde el interruptor se ubica a una distancia media de 5 metros tanto de la fuente como de la carga.

Análisis de Precio Unitario (APU) - Ejemplo Detallado

El siguiente desglose financiero representa un ejercicio realista de costos directos para el suministro e instalación de una unidad h364 en la zona centro de México, proyectado con precios estimados para el año 2025. Este análisis es vital para contratistas que presentan licitaciones.

Nota: Los costos presentados son estimaciones de Costo Directo (sin IVA, sin indirectos de oficina central, ni utilidad). Están sujetos a la volatilidad del mercado de commodities (cobre/acero) y mano de obra.

Interpretación del APU: El costo base para el constructor ronda los $26,740 MXN. Al aplicar un factor de sobrecosto (indirectos, financiamiento y utilidad) típico del 25-30% en la industria mexicana, el precio de venta unitario al cliente final debería situarse entre $33,400 y $35,000 MXN más IVA. Es crucial notar que el cableado principal de alimentación (acometida larga) no está incluido en este unitario de "instalación del equipo", ya que varía drásticamente según la distancia del proyecto.

Normativa, Permisos y Seguridad: Construye con Confianza

La instalación del h364 no es un acto aislado, sino que se inserta en un marco legal y normativo estricto en México. El cumplimiento de estas normas es la única garantía jurídica ante peritajes por siniestros o auditorías de protección civil.

Normas Oficiales Mexicanas (NOM) Aplicables

1. NOM-001-SEDE-2012 (Instalaciones Eléctricas - Utilización): Esta es la columna vertebral de la seguridad eléctrica en México.

   • Artículo 404 (Interruptores): Establece las reglas de montaje. Específicamente, prohíbe instalar el interruptor de tal manera que la gravedad tienda a cerrar el circuito. La posición de encendido (ON) debe estar siempre hacia arriba. Además, exige que el desconectador esté a la vista desde el equipo que controla (o sea capaz de ser bloqueado/candadeado), característica que el h364 cumple nativamente.

   • Artículo 230 (Acometidas): Regula el uso del h364 como medio de desconexión principal del servicio. Dictamina que debe ubicarse en un lugar fácilmente accesible lo más cerca posible del punto de entrada de los conductores de servicio al edificio.

   • Artículo 110-14 (Conexiones Eléctricas): Obliga al uso de herramientas calibradas (torquímetro) para asegurar los valores de apriete especificados por el fabricante, un punto crítico para la validez de la garantía y la seguridad.

2. NMX-J-162-ANCE (Interruptores de Seguridad en Caja): Norma de producto que asegura que el h364 comercializado en México ha pasado pruebas rigurosas de calentamiento, operación mecánica y resistencia a cortocircuitos, garantizando su calidad de fabricación.

¿Necesito un Permiso de Construcción?

Desde la perspectiva administrativa municipal, la sustitución o instalación de un interruptor h364 en una edificación existente generalmente se considera mantenimiento o adecuación menor y no requiere una Licencia de Construcción Mayor. Sin embargo, existen escenarios específicos donde la tramitología es obligatoria:

• Dictamen de UVIE: Si la instalación del h364 es parte de una nueva acometida, un aumento de carga contratada ante CFE, o una obra nueva de uso público (escuelas, hospitales, centros de reunión), es obligatorio contratar a una Unidad de Verificación de Instalaciones Eléctricas (UVIE). La UVIE inspeccionará que el h364 y su instalación cumplan con la NOM-001-SEDE y emitirá un dictamen de verificación, documento indispensable para la contratación del servicio eléctrico.

• Protección Civil: En industrias y comercios, el interruptor debe figurar en el Programa Interno de Protección Civil, con su señalización adecuada de riesgo eléctrico.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

Trabajar con un dispositivo de 200 Amperes y potencial de 600 Volts conlleva riesgos letales, principalmente el arco eléctrico (Arc Flash) y el choque eléctrico. El EPP no es opcional:

• Casco Dieléctrico (Clase E): Capaz de soportar descargas de hasta 20,000V, protegiendo la cabeza de contactos accidentales.

• Protección Facial y Ocular: Ante un cortocircuito durante la manipulación, el cobre se expande 67,000 veces su volumen al vaporizarse. Se requieren gafas de seguridad certificadas y, idealmente, una careta facial completa para proteger el rostro de la metralla incandescente y la radiación UV del arco.

• Guantes Dieléctricos y de Carnaza: Guantes de hule aislante de la clase adecuada al voltaje, protegidos externamente por guantes de cuero para evitar perforaciones mecánicas.

• Ropa de Algodón 100% o Ignífuga: El poliéster y las fibras sintéticas se derriten sobre la piel con el calor del arco eléctrico, agravando severamente las quemaduras. La ropa de trabajo debe ser de algodón grueso o textiles técnicos resistentes al arco.

• Calzado Dieléctrico: Botas sin partes metálicas expuestas (casquillo de poliamida) que aíslen al trabajador del potencial de tierra.

Costos Promedio por Región en México

La geografía económica de México provoca disparidades notables en los costos de construcción. Factores como la logística, la disponibilidad de mano de obra calificada y la cercanía con la frontera norte influyen en el precio final. A continuación, una proyección para 2025.

Usos Comunes en la Construcción

La versatilidad y robustez del h364 lo posicionan como un componente ubicuo en diversos sectores de la construcción mexicana. No es un equipo doméstico común, sino una pieza clave en infraestructuras donde la energía es vital.

Desconexión Principal en Naves Industriales y Manufactura

En los corredores industriales de Querétaro, Guanajuato y Nuevo León, el h364 es omnipresente. Se utiliza como desconectador local para maquinaria pesada individual (prensas, inyectoras de plástico, tornos CNC). Su función es permitir que el personal de mantenimiento aísle una máquina específica para reparaciones sin necesidad de apagar el tablero general de la planta, minimizando el tiempo muerto de producción. Su capacidad para recibir múltiples candados facilita el cumplimiento de la norma NOM-004-STPS sobre sistemas de protección y dispositivos de seguridad en maquinaria.

Infraestructura Comercial y Retail

En plazas comerciales, supermercados y edificios de oficinas, el h364 funge frecuentemente como el interruptor general posterior a la medición de CFE para locales de gran consumo, como restaurantes con cocinas industriales, bancos o tiendas ancla. Protege la acometida principal y ofrece un medio rápido para el corte de energía por parte de bomberos o protección civil en caso de incendio o sismo.

Sistemas Críticos de Bombeo y HVAC

En el sector de la edificación vertical y municipal, este interruptor es el estándar para el control de potencia de los sistemas de bombeo de agua potable (hidroneumáticos de gran capacidad) y las unidades manejadoras de aire acondicionado (chillers). Los motores de estas aplicaciones generan corrientes de arranque (inrush current) muy elevadas; el mecanismo de servicio pesado y los fusibles de tiempo retardado del h364 soportan estos picos transitorios mucho mejor que los interruptores termomagnéticos convencionales, evitando disparos en falso y desgaste prematuro de los contactos.

Errores Frecuentes y Cómo Evitarlos

La experiencia en campo revela patrones de fallas recurrentes que comprometen la inversión y la seguridad. Identificarlos es el primer paso para prevenirlos.

• Torque Insuficiente o Excesivo en Zapatas:

  • El Error: Apretar los tornillos de conexión "al llegue" o "a muerte" sin usar herramienta de medición. El cobre y el aluminio tienen coeficientes de expansión térmica que, con los ciclos de calentamiento y enfriamiento, aflojan las conexiones mal torqueadas.

  • La Solución: Es mandatorio el uso de un torquímetro ajustado a las especificaciones del fabricante (275 lbf.in para el h364 en cables grandes). Esto asegura la presión de contacto óptima sin deformar plásticamente el metal.

• Selección Inadecuada de Fusibles:

  • El Error: Instalar fusibles Clase H (estándar, 10 kA) en un sistema conectado a un transformador de gran capacidad con alta corriente de falla disponible. Ante un cortocircuito mayor a 10,000 Amperes, el fusible podría explotar violentamente en lugar de abrir el circuito.

  • La Solución: Realizar un estudio de coordinación de protecciones. Si la corriente de falla disponible es alta, se deben utilizar fusibles Clase R o J con sus respectivos kits de rechazo, elevando la capacidad del h364 hasta 200 kA.

• Instalación de Gabinetes NEMA 1 en Exterior:

  • El Error: Instalar el modelo estándar h364 en azoteas, patios o fachadas expuestas. Aunque parezca protegido, la humedad ambiental y la condensación penetrarán el gabinete, corroyendo el mecanismo y provocando arcos internos.

  • La Solución: Especificar rigurosamente el modelo H364RB (NEMA 3R) para cualquier ubicación que no sea un interior seco y controlado. La diferencia de costo es marginal comparada con el costo de un reemplazo total y el paro de operaciones.

Checklist de Control de Calidad

Para el supervisor de obra o el cliente final, esta lista de verificación asegura que la instalación del h364 cumple con los estándares de excelencia.

• [ ] Fijación Estructural: El gabinete está perfectamente plomado (nivelado verticalmente) y anclado firmemente al muro (no se mueve ni vibra al operar la palanca con fuerza).

• [ ] Torque Certificado: Las conexiones de línea, carga y tierra tienen marcas de inspección (generalmente una línea de pintura o plumón) indicando que fueron torqueadas al valor de norma.

• [ ] Limpieza Interior: El interior del gabinete está libre de polvo, rebabas metálicas de perforación, trozos de cable o basura. La limpieza es aislamiento.

• [ ] Sistema de Tierras: El conductor de puesta a tierra está conectado firmemente. El puente de unión (bonding jumper) está instalado correctamente (si es acometida) o removido (si es subtablero) para evitar bucles de tierra indebidos.

• [ ] Fusibles Correctos: Los fusibles instalados corresponden al amperaje y clase especificados en la ingeniería del proyecto.

• [ ] Mecanismo Operativo: La palanca externa opera suavemente pero con firmeza, sintiéndose el accionamiento rápido de los resortes internos (el característico "chasquido").

• [ ] Gestión de Entradas: Todos los agujeros (knockouts) no utilizados están sellados con tapones adecuados para mantener la integridad del gabinete.

Mantenimiento y Vida Útil: Protege tu Inversión

Aunque el h364 es un equipo robusto diseñado para operar durante décadas, no es inmune al paso del tiempo ni a la falta de atención.

Plan de Mantenimiento Preventivo

Se recomienda implementar un protocolo de mantenimiento anual que incluya:

1. Termografía Infrarroja (Anual): Sin abrir el equipo (o a través de mirillas infrarrojas si se instalan), escanear las conexiones bajo carga plena. Diferencias de temperatura superiores a 5-10°C entre fases indican conexiones flojas o sulfatadas que requieren atención inmediata.

2. Limpieza Profunda (Semestral/Anual): En un paro programado y con el equipo desenergizado, aspirar el polvo acumulado en el fondo del gabinete y sobre los aisladores. Limpiar las partes aislantes con trapo seco y limpio.

3. Ejercitación Mecánica (Anual): Operar la palanca de encendido y apagado (ON-OFF) al menos 3 a 5 veces. Esto remueve la oxidación superficial en las cuchillas de contacto y redistribuye la lubricación del mecanismo de resorte, evitando que el interruptor se "pegue" o trabe cuando realmente se necesite en una emergencia.

Durabilidad y Vida Útil Esperada en México

En condiciones normales de operación interior (temperatura controlada, baja humedad), un h364 correctamente instalado tiene una vida útil esperada de 20 a 30 años. Sin embargo, factores ambientales mexicanos pueden acelerar su degradación:

• Ambientes Salinos y Húmedos: En zonas costeras como Veracruz, Tabasco o la Península de Yucatán, la salinidad del aire ataca agresivamente el acero y el cobre. En estos entornos, incluso en interiores sin aire acondicionado, la vida útil puede reducirse a 10-15 años si no se realizan mantenimientos de limpieza y lubricación frecuentes.

• Ambientes Industriales Corrosivos: En plantas químicas o de tratamiento de aguas, los vapores corrosivos pueden dañar los contactos plateados. Se recomienda el uso de gabinetes de acero inoxidable (NEMA 4X) en lugar del estándar NEMA 1 para estas aplicaciones extremas.

Sostenibilidad e Impacto Ambiental

El h364 de Schneider Electric destaca por su perfil ecológico documentado. Es un producto altamente reciclable al final de su vida útil, compuesto mayoritariamente por acero, cobre y aluminio recuperables. Su huella de carbono se estima en aproximadamente 206 kg de CO2 equivalente durante todo su ciclo de vida. Además, cumple con la directiva RoHS, garantizando que está libre de sustancias peligrosas como plomo, mercurio o cadmio en niveles nocivos, lo que facilita su disposición final responsable y reduce el impacto en los vertederos mexicanos.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia técnica entre h364 y hu364?

La nomenclatura es clave. La "U" en el modelo HU364 significa "Unfused" (Sin Fusible). El h364 es un interruptor fusible, es decir, incluye bases para instalar fusibles que protegen contra sobrecargas y cortocircuitos. El HU364 es únicamente un desconectador (switch) que sirve para cortar la energía manualmente, pero no ofrece protección automática ante fallas eléctricas.

¿Puedo utilizar el h364 trifásico en un sistema monofásico?

Sí, es técnicamente posible y seguro. Aunque el h364 tiene 3 polos para sistemas trifásicos, puede utilizarse en sistemas monofásicos (2 fases o 1 fase y neutro) utilizando solo los polos exteriores o los necesarios. Sin embargo, por eficiencia de costos, suele ser preferible adquirir un interruptor de 2 polos (como la serie H224) si está disponible, ya que el h364 tendrá un costo superior innecesario.

¿Qué tipo de fusibles debo comprar para obtener la máxima protección?

El interruptor acepta fusibles Clase H, K, J, L o R. Para maximizar la seguridad y la capacidad interruptiva (llevándola hasta 200 kA), se recomienda encarecidamente el uso de fusibles Clase R instalando el kit de rechazo correspondiente (Class R Fuse Kit). Esto impide que accidentalmente se instalen fusibles de menor capacidad (como los Clase H) en el futuro, garantizando la integridad del sistema ante grandes cortocircuitos.

¿El h364 incluye de fábrica la barra de neutro?

Generalmente no. El h364 se suministra de fábrica configurado para 3 fases (3 hilos). Si su instalación es de 4 hilos (3 fases + Neutro), deberá adquirir e instalar por separado el kit de ensamble de neutro sólido (Solid Neutral Assembly, ej. modelo SN20A). Es un error común olvidar cotizar este accesorio.

¿Es el h364 compatible con conductores de aluminio?

Sí. Las zapatas (lugs) incluidas en el h364 son típicamente de una aleación de aluminio estañado certificada para uso dual (AL/CU). Esto significa que aceptan tanto conductores de cobre como de aluminio. Si utiliza aluminio, es crítico aplicar compuesto antioxidante en el cable antes de insertarlo y torqueado para asegurar una conexión duradera.

¿Se puede instalar el interruptor en posición invertida (cabeza abajo)?

Definitivamente no. La NOM-001-SEDE prohíbe explícitamente la instalación de interruptores de cuchillas de manera que la fuerza de gravedad tienda a cerrar los contactos. La posición de encendido (ON) debe estar siempre hacia arriba. Instalarlo invertido o lateralmente compromete la seguridad y el funcionamiento del mecanismo de extinción de arco.

¿Cuál es la garantía estándar del h364 en el mercado mexicano?

Schneider Electric México ofrece típicamente una garantía de 18 meses a partir de la fecha de instalación documentada o compra. Esta garantía cubre defectos de materiales y mano de obra de fabricación, pero se invalida si el equipo presenta daños por mala instalación, torque incorrecto, entrada de agua (en modelos NEMA 1) o negligencia operativa.

Videos Relacionados y Útiles

Para complementar la información técnica, se han seleccionado recursos visuales que ilustran los procedimientos descritos.

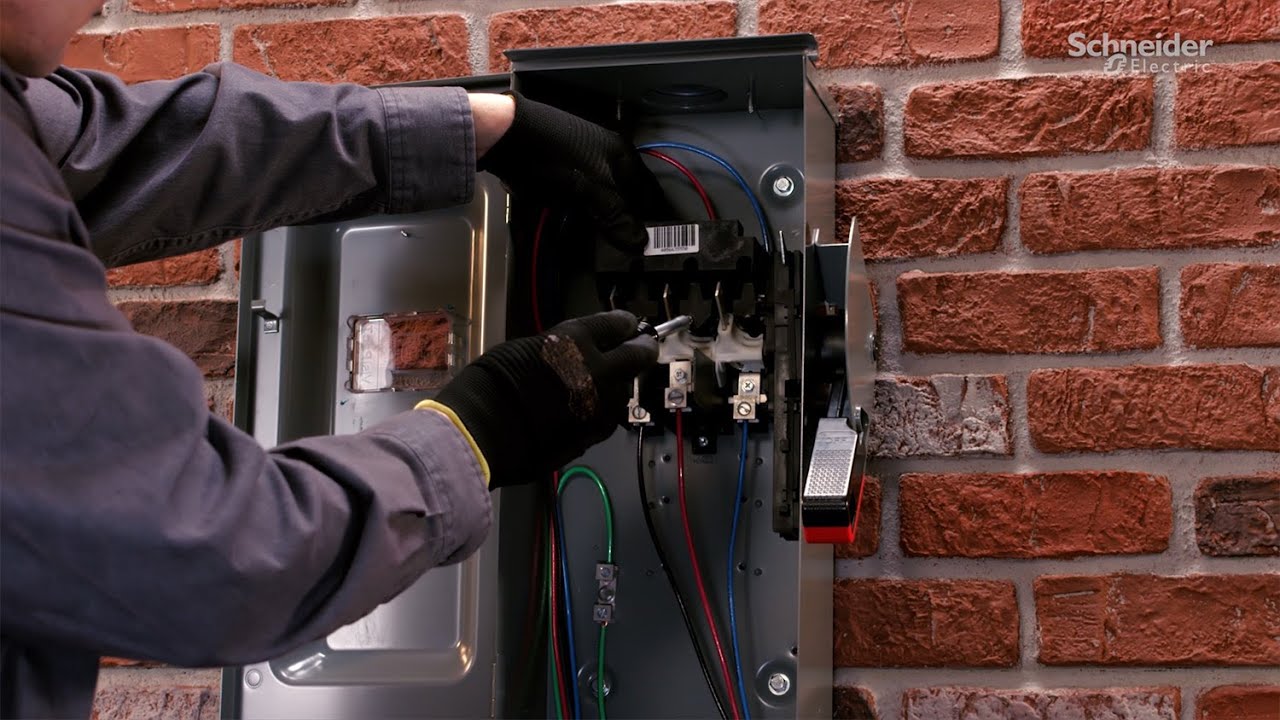

Instalación de Interruptor de Seguridad Square D

Tutorial detallado que muestra paso a paso el montaje, pelado de cables, conexión a las zapatas y las consideraciones de espacio para el cableado dentro del gabinete.

Cambio Seguro de Fusibles en Switch de Seguridad

Demostración práctica sobre cómo retirar e instalar fusibles de cartucho de forma segura utilizando las herramientas adecuadas (pinzas extractoras) para evitar arcos.

Diferencias Clave: NEMA 1 vs NEMA 3R

Explicación visual de las diferencias constructivas entre los gabinetes de interior y exterior, ayudando a justificar la inversión en el modelo correcto.

Conclusión

El interruptor de seguridad h364 trasciende su función básica de desconexión para convertirse en un pilar fundamental de la estrategia de seguridad eléctrica y continuidad operativa en México. Su diseño de servicio pesado, probado y refinado a lo largo de décadas, ofrece la certeza de que, ante una eventualidad crítica en el año 2025 o más allá, el mecanismo responderá con la rapidez y eficacia necesarias para proteger vidas y activos. La inversión en un equipo de esta categoría, respaldada por una instalación profesional que respete rigurosamente los pares de apriete, la selección de fusibles y la normativa NOM, no es un gasto, sino un seguro de vida para la infraestructura. Elegir el h364 es tomar la decisión consciente de operar bajo los más altos estándares de ingeniería, garantizando que la potencia que mueve a su empresa se mantenga siempre segura y bajo control.

Glosario de Términos

• Acometida: El conjunto de conductores y equipos que conectan la red de distribución del suministrador (CFE) con el sistema eléctrico del usuario final.

• Capacidad Interruptiva (AIC - Ampere Interrupting Capacity): La máxima corriente de cortocircuito que un dispositivo de protección puede interrumpir de manera segura sin destruirse ni causar daños externos.

• Kcmil (Thousand Circular Mils): Unidad de medida estandarizada para el área transversal de conductores eléctricos de gran calibre (anteriormente conocida como MCM).

• NEMA (National Electrical Manufacturers Association): Organización que define los estándares para los diferentes tipos de gabinetes eléctricos y sus grados de protección ambiental (ej. NEMA 1 para polvo, NEMA 3R para lluvia).

• NOM (Norma Oficial Mexicana): Regulación técnica de observancia obligatoria expedida por las dependencias competentes en México; la NOM-001-SEDE rige las instalaciones eléctricas.

• Termografía: Técnica de diagnóstico no invasivo que utiliza cámaras sensibles a la radiación infrarroja para visualizar patrones de calor y detectar fallas incipientes como conexiones flojas.

• Torque (Par de Apriete): La medida de fuerza rotacional aplicada a un tornillo o tuerca; en electricidad, el torque correcto es crítico para asegurar una baja resistencia de contacto sin dañar los materiales.
