La Columna Vertebral de tu Estructura: Descubre el Poder de la barra superior en México

El acero que habita en las entrañas del concreto es el responsable silencioso de la estabilidad de nuestro entorno construido, y dentro de este esqueleto metálico, existe un componente que juega un papel decisivo en la supervivencia de las edificaciones ante la amenaza sísmica constante en México: la barra superior. A menudo subestimada en la autoconstrucción informal, donde se prioriza el acero inferior por la lógica intuitiva de "sostener el peso", la barra superior es el verdadero baluarte contra los momentos flectores negativos y las inversiones de carga que ocurren violentamente durante un terremoto. Su función trasciende el simple soporte; es el elemento encargado de garantizar la continuidad y la ductilidad en los nudos trabe-columna, las zonas más críticas de cualquier estructura de concreto reforzado.

En el panorama constructivo de 2025, México atraviesa una etapa de rigor técnico impulsada por las actualizaciones al Reglamento de Construcciones para el Distrito Federal (RCDF) y sus Normas Técnicas Complementarias (NTC) de 2023. Estas normativas han redefinido los estándares de seguridad, poniendo un énfasis sin precedentes en el confinamiento y el detallado del acero de refuerzo. La correcta instalación de la barra superior, su anclaje adecuado y la gestión de su continuidad —ya sea mediante traslapes tradicionales o el uso innovador del cople de barra superior— son ahora factores determinantes para obtener licencias de construcción y, más importante aún, para salvaguardar el patrimonio y la vida humana.

Este reporte exhaustivo no se limita a describir un material; desglosa la realidad económica y técnica de su aplicación. Analizaremos cómo la volatilidad del mercado del acero, influenciada por factores geopolíticos y la inflación energética, ha llevado el costo de la tonelada de varilla a niveles proyectados entre $20,000 y $25,000 MXN para 2025. Exploraremos por qué el refuerzo negativo es la primera línea de defensa contra el colapso progresivo y cómo su implementación deficiente es la causa raíz de fallas catastróficas conocidas como "articulaciones plásticas" no deseadas. A través de estas páginas, el lector encontrará una hoja de ruta precisa, fundamentada en datos de ingeniería y precios de mercado actualizados, para navegar con éxito la complejidad de la obra estructural en el México contemporáneo.

Opciones y Alternativas de Refuerzo

La ingeniería de materiales en México ha evolucionado significativamente, superando la visión monolítica de la varilla corrugada estándar como única solución. Para el ciclo constructivo 2025, los profesionales de la construcción disponen de un abanico de tecnologías diseñadas para optimizar el rendimiento estructural de la barra superior, cada una con implicaciones específicas en costos, logística y desempeño sísmico.

Alternativa de Acero de Alta Resistencia

Históricamente, la varilla Grado 42 (con un límite de fluencia fy​=4200 kg/cm²) ha sido el estándar omnipresente en la construcción mexicana, normada bajo la NMX-B-457-CANACERO. Sin embargo, la densificación de las estructuras urbanas y la necesidad de optimizar espacios han impulsado la adopción de aceros de alta resistencia, específicamente el Grado 6000 (fy​=6000 kg/cm²).

La utilización de acero Grado 6000 para la barra superior ofrece ventajas mecánicas sustanciales. Al poseer una mayor capacidad de carga por unidad de área, permite reducir la cuantía de acero necesaria. Esto significa que, donde un diseño tradicional requeriría seis varillas del #5 (5/8"), un diseño con Grado 6000 podría satisfacer la demanda con cuatro varillas de menor calibre o del mismo calibre pero con mayor espaciamiento. Esta reducción no solo alivia el peso propio de la estructura, sino que es crítica para solucionar problemas de congestión en los nudos, permitiendo que el concreto fluya adecuadamente y envuelva el refuerzo sin crear oquedades o "segregación".

No obstante, esta alternativa conlleva desafíos técnicos. La ductilidad del Grado 6000 es distinta a la del Grado 42. Las NTC-2023 de la CDMX son estrictas respecto a la ductilidad mínima que deben tener los elementos en zonas sísmicas para disipar energía. El uso de barra superior de alta resistencia debe ser validado por un ingeniero estructural que asegure que el edificio no se comportará de manera frágil. Económicamente, aunque el costo por tonelada del Grado 6000 es superior —proyectándose alrededor de los $24,500 MXN frente a los $18,000 MXN del Grado 42 en 2025—, el ahorro en el tonelaje total y en la mano de obra por acarreo y colocación suele resultar en un balance costo-beneficio favorable para obras de mediana y gran envergadura.

Sistemas de Acoplamiento Mecánico Especializado

Uno de los problemas más recurrentes en la instalación de la barra superior es la congestión de acero en las zonas de traslape. Tradicionalmente, para dar continuidad a una varilla, se enciman dos barras a lo largo de 40 a 60 veces su diámetro. En trabes principales, esto puede significar tener secciones donde el ancho de la viga está saturado de acero, impidiendo el paso del vibrador y del agregado grueso del concreto.

La solución técnica superior para 2025 es el uso del cople de barra superior o conector mecánico. Este dispositivo permite unir dos barras extremo a extremo, eliminando la duplicidad de material del traslape. Existen variantes tecnológicas en el mercado mexicano:

1. Coples de Roscado Cónico (Tipo Lenton): Requieren que la varilla sea preparada en taller con una rosca cónica. Son extremadamente seguros y garantizan la continuidad de la carga incluso bajo ciclos de histéresis sísmica severa.

2. Coples de Pernos Fusibles: Se instalan en sitio sin preparación previa de la varilla. Se aprietan pernos sobre la barra hasta que las cabezas se rompen al alcanzar el torque de diseño.

3. Coples de Prensado: Se deforman hidráulicamente para morder la varilla.

El análisis de costos revela que, aunque la pieza individual del cople de barra superior tiene un costo (entre $100 y $350 MXN según diámetro y tecnología ), el ahorro directo al eliminar metros de varilla desperdiciada en traslapes (especialmente en diámetros #8, #10 y #12) y la reducción de tiempos de habilitado hacen que esta tecnología sea financieramente viable. Además, técnicamente es superior: un conector mecánico certificado tipo 2 desarrolla al menos el 125% de la resistencia de fluencia especificada de la barra, asegurando que la falla nunca ocurra en la unión.

Refuerzos Compuestos y Nuevas Tecnologías

En la vasta geografía de México, las condiciones ambientales dictan la elección del material. Para zonas costeras como la Riviera Maya, Veracruz o Baja California, la corrosión por cloruros es el enemigo mortal de la barra superior de acero tradicional. La expansión del acero oxidado provoca el estallido del recubrimiento de concreto (spalling), comprometiendo la integridad estructural en pocos años.

Aquí entran en juego las barras de Polímero Reforzado con Fibra de Vidrio (GFRP). Este material es totalmente inmune a la corrosión y electromagnéticamente transparente. Su resistencia a la tensión es superior a la del acero, pero su comportamiento es elástico-lineal hasta la falla; es decir, no tiene un punto de fluencia plástico (no se estira antes de romperse). Esto implica que el diseño de la barra superior con GFRP debe ser gobernado por límites de deformación y no por resistencia última.

Para 2025, el costo de las barras de fibra de vidrio sigue siendo aproximadamente un 20-30% más alto que el acero al carbono en el costo inicial de adquisición. Sin embargo, el Análisis de Costo de Ciclo de Vida (LCCA) demuestra que, al eliminar los costos de mantenimiento, reparaciones por corrosión y la necesidad de inhibidores químicos en el concreto, el GFRP es la opción más económica a largo plazo (50+ años) para infraestructura turística y portuaria en México. Su limitante principal radica en que no se puede doblar en obra; los estribos y bastones con gancho deben fabricarse a medida en planta, exigiendo una planificación logística impecable.

Proceso Constructivo Paso a Paso

La ejecución en obra es donde la teoría se encuentra con la realidad. La instalación de la barra superior requiere un protocolo estricto para asegurar que el comportamiento real de la estructura coincida con el modelo matemático del calculista. A continuación, se detalla el proceso constructivo para 2025.

Fase 1: Preparación, Trazo y Verificación de Planos

El proceso inicia mucho antes de cortar la primera varilla. El residente de obra y el maestro fierrero deben realizar una revisión exhaustiva de los planos estructurales ("Despiece"). Es crítico identificar la ubicación exacta de los puntos de inflexión (donde el momento cambia de negativo a positivo) para determinar dónde se permiten los cortes y traslapes.

Para la barra superior, que trabaja a tensión sobre los apoyos (columnas), está terminantemente prohibido realizar traslapes en los nudos o en una distancia de dos veces el peralte de la viga (2H) desde la cara de la columna. Los planos deben indicar las longitudes de anclaje (Ld) y la geometría de los ganchos estándar (escuadras a 90° o ganchos a 180°). En esta fase, también se debe verificar la limpieza de la superficie de la cimbra, aplicando desmoldante biodegradable para evitar la contaminación del acero, y trazar los ejes con precisión milimétrica utilizando equipo topográfico o niveles láser, asegurando que los recubrimientos especificados en la normativa NTC-2023 se puedan cumplir físicamente.

Fase 2: Colocación y Ajuste con cople de barra superior

Una vez habilitado el acero (cortado y doblado), se procede al izaje y colocación. Si el proyecto especifica el uso de cople de barra superior para garantizar la continuidad en barras de gran diámetro o para evitar congestión, este es el momento crítico de su instalación.

Para sistemas roscados, se debe inspeccionar que las roscas de las varillas estén limpias, sin golpes ni óxido excesivo. Se retiran los tapones de protección del cople y se enrosca manualmente hasta el tope. Posteriormente, se utiliza una llave dinamométrica (torque) calibrada para aplicar el par de apriete especificado por el fabricante. Si se utilizan coples de pernos fusibles, el operario debe usar una llave de impacto o matraca para apretar cada perno secuencialmente (generalmente del centro hacia afuera) hasta que las cabezas se degollen, lo cual sirve como control visual de calidad inmediato de que el torque correcto ha sido alcanzado. La alineación de las barras debe ser perfecta para evitar esfuerzos secundarios en el conector.

Fase 3: Amarre, Izaje y Verificación de Niveles

Con las barras longitudinales principales en posición, se colocan los estribos transversales. La barra superior debe quedar alojada en las esquinas superiores de los estribos. El amarre se realiza con alambre recocido calibre 16, utilizando nudos de "pata de gallo" o cruzados que impidan el desplazamiento de la barra durante el vibrado del concreto.

Un punto crucial en esta fase es la colocación de silletas o separadores. Para la barra superior en losas y trabes, las silletas deben ser lo suficientemente rígidas para soportar el peso de las cuadrillas de colado sin deformarse. Si la barra superior se hunde por falta de soporte, el "brazo de palanca" (peralte efectivo 'd') disminuye. Dado que la resistencia a momento es proporcional al cuadrado del peralte, una reducción de apenas 2 cm en la altura de la barra puede reducir la capacidad de carga de la losa en un 15-20%, llevándola al colapso bajo cargas de servicio. Las silletas deben distribuirse con una densidad de al menos 4 a 6 piezas por metro cuadrado en losas o cada 80-100 cm en trabes.

Fase 4: Inspección Final antes del Colado o Montaje

La última barrera de seguridad es la liberación del armado ("Check-List"). El Director Responsable de Obra (DRO) o el supervisor debe verificar:

1. Correspondencia: Que el número, diámetro y grado del acero coincidan con el plano.

2. Ubicación de Traslapes: Confirmar que la barra superior no esté traslapada en zonas de confinamiento o tensión máxima. Si se usa cople de barra superior, verificar el apriete y la posición escalonada de las uniones (no más del 50% de las barras unidas en la misma sección si la norma lo exige).

3. Limpieza: El acero debe estar libre de grasa, aceite, tierra o escamas de óxido sueltas que impidan la adherencia.

4. Rigidez: El armado debe ser estable y transitable (sobre pasarelas) sin deformarse.

Listado de Materiales Necesarios para la Instalación

La correcta planificación de materiales es esencial para la eficiencia económica y técnica.

Cantidades y Rendimientos de Materiales

El control de costos en 2025 depende de la precisión en los rendimientos. Las variaciones pueden devorar la utilidad de un proyecto.

Análisis de Precio Unitario (APU) - Ejemplo Detallado 2025

Este análisis desglosa el costo directo para el suministro, habilitado y armado de 1 kilogramo de acero de refuerzo en trabes, considerando una mezcla de diámetros promedio (#4 y #5) y precios proyectados al primer semestre de 2025 en la zona centro de México.

Concepto: Suministro, habilitado, armado y colocación de acero de refuerzo fy=4200 kg/cm² en estructura (trabes), incluye: materiales, mano de obra, herramienta, elevación, desperdicios, alambre y silletas. Unidad: Kilogramo (kg) Moneda: Pesos Mexicanos (MXN)

Análisis de Integración de Costos:

• Materiales: Representan aproximadamente el 70% del costo directo. La proyección de $22.80/kg base para la varilla considera los ajustes inflacionarios del acero.

• Mano de Obra: El costo de la cuadrilla ($1,750/jornada) refleja los incrementos al salario mínimo y las cuotas patronales del IMSS vigentes para 2025. El rendimiento de 172 kg/jornada (1/0.0058) es conservador para asegurar calidad.

• Sobrecostos: A este Costo Directo ($35.93) se deben sumar los Indirectos (15-25%), Financiamiento (2-4%) y Utilidad (10-15%), resultando en un precio de venta final al cliente de entre $48.00 y $55.00 MXN por kg instalado.

• Impacto del Cople: Si se utiliza cople de barra superior, el costo del insumo se analiza por separado (aprox. $150-$250 por pieza instalada) y se prorratea o cobra como concepto extraordinario.

Normativa, Permisos y Seguridad: Construye con Confianza

La construcción en México no es tierra de nadie; es una actividad altamente regulada donde el incumplimiento puede derivar en sanciones penales y civiles, especialmente tras las lecciones aprendidas en los sismos de 1985 y 2017.

Normas Oficiales Mexicanas (NOM) y NMX Aplicables

La calidad del material base es innegociable. Todo acero utilizado para la barra superior debe ostentar el certificado de calidad conforme a la NMX-B-457-CANACERO (versión vigente), que garantiza la composición química (carbono equivalente) para la soldabilidad y las propiedades mecánicas de fluencia y ruptura.

En términos de diseño y ejecución, la biblia del constructor en la zona centro y gran parte del país es el Reglamento de Construcciones para el Distrito Federal (RCDF) y sus Normas Técnicas Complementarias (NTC-2023). Específicamente, la NTC de Concreto estipula los requisitos para elementos a flexión (Sección 5), detallando:

• Recubrimientos Mínimos: 20 mm para vigas y columnas interiores, aumentando a 40-50 mm para elementos expuestos a la intemperie o en contacto con el suelo.

• Requisitos de Ductilidad: Prohibición de traslapes de barra superior en zonas de confinamiento (nudos) y la obligatoriedad de ganchos sísmicos de 135° en los estribos que confinan dicha barra.

¿Necesito un Permiso de Construcción Municipal?

Para cualquier intervención que modifique la estructura, incluyendo la construcción de losas, trabes o columnas donde se instale barra superior, la Licencia de Construcción es obligatoria. En 2025, los municipios exigen:

1. Proyecto Estructural: Firmado por un Perito o Director Responsable de Obra (DRO) con cédula vigente.

2. Memoria de Cálculo: Que justifique la cantidad de acero y el uso de tecnologías como el cople de barra superior.

3. Trámite: El costo administrativo varía. En municipios del Estado de México puede ir desde $300 pesos por trámite simple, pero en CDMX o zonas residenciales de Monterrey, el costo por derechos se calcula por metro cuadrado, oscilando entre $40 y $80 MXN/m² más los honorarios del DRO, sumando fácilmente $7,000 - $15,000 MXN para una vivienda promedio.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

La manipulación de acero implica riesgos severos. La NOM-017-STPS obliga al patrón a proporcionar EPP específico:

• Casco de Seguridad: (Clase E, G) Protección contra caída de objetos y golpes.

• Guantes de Carnaza o Fibra de Corte Nivel 5: Imprescindibles. Las rebabas del acero y los extremos del alambre recocido causan laceraciones profundas e infecciones (tétanos).

• Calzado con Casquillo: (Poliamida o Acero) Para proteger los dedos de la caída de varillas o herramientas pesadas.

• Gafas de Seguridad: Vitales durante el corte con esmeril o cizalla, donde las esquirlas metálicas viajan a alta velocidad.

• Arnés y Línea de Vida: Obligatorio para trabajos de armado en altura (encima de 1.80 m), como es común al armar la barra superior de trabes perimetrales o columnas altas.

Costos Promedio Proyectados para 2025 por Región

La diversidad económica de México genera disparidades notables en los costos de construcción. Factores como la distancia a las plantas siderúrgicas (ubicadas mayormente en el norte y centro) y la disponibilidad de mano de obra calificada influyen en el precio final.

Usos Comunes en la Edificación Mexicana

La versatilidad de la barra superior la convierte en un componente ubicuo en la infraestructura nacional.

Aplicación en Marcos Estructurales y Trabes

En el sistema constructivo más común de México, los marcos rígidos de concreto (vigas y columnas), la barra superior es fundamental. Durante un sismo, los marcos se desplazan lateralmente, generando inmensos momentos negativos en los nudos. La barra superior debe ser capaz de fluir (estirarse) para disipar esa energía sin romperse. Aquí, el uso de cople de barra superior permite descongestionar el nudo, permitiendo un colado monolítico y evitando juntas frías que debilitarían la estructura.

Uso en Sistemas de Cimentación Profunda

En las cimentaciones, particularmente en contratrabes de liga y zapatas corridas, la inversión de esfuerzos es común debido a la reacción del suelo. En suelos arcillosos compresibles (como en el Valle de México), los asentamientos diferenciales pueden generar tensiones en la parte superior de la cimentación. Por ello, las contratrabes llevan un armado robusto de barra superior, a menudo igual o mayor que el inferior, para garantizar la rigidez del sistema basal y evitar que el edificio se incline o fracture desde la base.

Implementación en Puentes y Obra Civil de Gran Escala

En la infraestructura carretera, los puentes de vigas continuas dependen enteramente de la barra superior para soportar el momento negativo sobre las pilas (los apoyos intermedios). En estas obras, los diámetros de varilla son masivos (#10, #12), haciendo inviable el traslape por adherencia. El uso de cople de barra superior mecánico es prácticamente obligatorio por normativa de la SICT (Secretaría de Infraestructura, Comunicaciones y Transportes) para asegurar la transmisión de fuerzas de tracción pura a lo largo de cientos de metros de superestructura.

Errores Frecuentes y Cómo Evitarlos

La experiencia en obra revela patrones de error recurrentes que comprometen la seguridad.

1. Traslape en Zona de Confinamiento:

   • Error: Unir la barra superior justo al salir de la columna (donde el estrés es máximo).

   • Consecuencia: Falla frágil del nudo durante un sismo; la barra se desliza o el concreto explota.

   • Solución: Los traslapes de refuerzo superior deben ubicarse exclusivamente en el tercio central del claro de la viga.

2. Uso de Cople Inadecuado:

   • Error: Utilizar un cople de barra superior diseñado solo para compresión (tope) en una barra que trabaja a tensión.

   • Consecuencia: La barra se sale del cople bajo carga.

   • Solución: Exigir certificados de cumplimiento Tipo 2 (resistencia cíclica tensión-compresión > 125% Fy).

3. Falta de Recubrimiento (Hundimiento):

   • Error: Caminar sobre el armado sin pasarelas, hundiendo la barra superior.

   • Consecuencia: Al bajar la barra, se reduce el brazo de palanca efectivo y la viga pierde capacidad de carga drásticamente. Exposicion a corrosión.

   • Solución: Uso riguroso de silletas rígidas y supervisión constante de niveles antes y durante el colado.

4. Soldadura de Campo no Controlada:

   • Error: Calentar o soldar varillas Grado 42 no certificadas para unir barras.

   • Consecuencia: Cambio en la estructura cristalina del acero (fragilización), propiciando ruptura súbita.

   • Solución: Usar exclusivamente uniones mecánicas (cople de barra superior) o traslapes amarrados, salvo que se use acero "Weldable" y soldadores calificados.

Checklist de Control de Calidad

Herramienta indispensable para el residente de obra antes de autorizar el colado:

• [ ] Verificación de Material: El acero cuenta con marcas de laminación legibles (grado, diámetro, país).

• [ ] Geometría de Ganchos: Los ganchos de anclaje de la barra superior en extremos cumplen con la longitud de desarrollo (Ldh) del plano.

• [ ] Conexiones Mecánicas: Si hay cople de barra superior, se verifica visualmente que no queden hilos de rosca expuestos (en coples roscados) o que las cabezas de los pernos estén degolladas (en coples de tornillo).

• [ ] Limpieza: Ausencia total de aceite, grasa, tierra arcillosa o concreto endurecido de colados previos en la superficie de la barra.

• [ ] Torque y Apriete: Verificación aleatoria con torquímetro en el 10% de los coples instalados.

• [ ] Recubrimiento: Las silletas están colocadas, fijas y garantizan los 2.0 cm o 2.5 cm libres especificados.

Mantenimiento y Vida Útil: Protege tu Inversión

Plan de Mantenimiento Preventivo y Supervisión

Aunque la barra superior queda oculta, su salud depende del concreto que la protege. El mantenimiento preventivo debe enfocarse en la impermeabilización de la losa superior para evitar la filtración de agua y agentes agresivos. Se recomienda una inspección visual anual buscando grietas paralelas a las vigas en la parte superior de las losas, lo cual podría indicar corrosión activa o sobrecarga.

Durabilidad y Vida Útil según la Exposición Ambiental

La vida útil de diseño estándar es de 50 años. Sin embargo, en ambientes marinos (C4/C5 según ISO), la barra superior puede comenzar a corroerse en menos de 10 años si el concreto es permeable. La carbonatación (reacción del CO2 con el concreto) reduce el pH y despasiva el acero. En zonas industriales o costeras de México, se recomienda el uso de aditivos inhibidores de corrosión o varillas recubiertas (epóxicas o galvanizadas) para extender la vida útil a 80-100 años.

Sostenibilidad e Impacto Ambiental del Acero en México

La industria siderúrgica mexicana es líder en reciclaje. La gran mayoría de la varilla producida en el país proviene de hornos de arco eléctrico que funden chatarra, consumiendo significativamente menos energía que la producción primaria. Además, el uso de cople de barra superior contribuye directamente a la sostenibilidad al reducir el desperdicio de acero ("mermas") generado por los largos traslapes, disminuyendo la huella de carbono total de la estructura.

Preguntas Frecuentes (FAQ) sobre barra superior

¿Cuál es la función principal de la barra superior en una trabe?

Su función crítica es resistir los esfuerzos de tensión provocados por los momentos flectores negativos. Estos momentos intentan "abrir" la parte superior de la viga, especialmente cerca de las columnas y en voladizos. Sin la barra superior, el concreto (que no resiste tensión) se agrietaría y la estructura fallaría.

¿Cuándo es obligatorio el uso de un cople de barra superior?

Es obligatorio por normativa o práctica recomendada cuando: 1) Los diámetros de varilla son muy grandes (#10, #12) y los traslapes serían excesivamente largos; 2) En zonas de alta congestión de acero (nudos sísmicos) donde un traslape impediría el paso del concreto; 3) Cuando se requiere unir barras nuevas a una estructura existente sin demoler excesivamente.

¿Cómo afecta la corrosión a la vida útil del elemento?

La corrosión es devastadora. El óxido ocupa hasta 6 veces más volumen que el acero original, generando una presión interna inmensa que rompe el concreto desde adentro. Además, reduce el área transversal efectiva de la barra superior, disminuyendo su capacidad de carga y ductilidad, lo que puede llevar al colapso sin previo aviso.

¿Qué diferencia hay entre grado 42 y grado 60 en este contexto?

El Grado 42 (fy​=4200 kg/cm²) es el acero estándar dúctil, ideal para disipar energía sísmica. El Grado 60 o 6000 (fy​=6000 kg/cm²) es acero de alta resistencia que permite usar menos área de acero. Sin embargo, el Grado 60 tiene menor ductilidad, por lo que su uso en zonas sísmicas requiere un diseño especializado para asegurar que la estructura no sea frágil.

¿Es posible reutilizar este material en remodelaciones?

Técnicamente, no se recomienda reutilizar varilla que ha sido demolida, doblada y estirada para funciones estructurales principales como la barra superior. El acero puede haber sufrido fatiga o daño microscópico durante la demolición. Es preferible usar acero nuevo certificado. Para ampliaciones, se pueden usar anclajes químicos o cople de barra superior para conectar acero nuevo al existente.

¿Cuánto ha variado el costo del acero en México para 2025?

El mercado del acero ha mostrado una tendencia alcista, con incrementos anuales del 5% al 15% en los últimos años. Para 2025, se proyecta que el precio de la tonelada de varilla habilitada oscile entre $22,000 y $26,000 MXN, influenciado por costos de energía y transporte. Es vital actualizar presupuestos mensualmente.

¿Qué hacer si la barra presenta dobleces no planeados?

Si una barra superior se dobla accidentalmente, enderezarla en frío solo es aceptable si el ángulo es menor a 45° y se hace suavemente. Si el doblez es agudo (90° o más), el acero en el codo ya ha sufrido endurecimiento por deformación y es frágil; esa sección debe cortarse y empalmarse una nueva barra usando un cople de barra superior o traslape. Jamás aplicar calor con soplete para enderezar ("calentar la varilla"), pues altera sus propiedades metalúrgicas.

¿Cómo asegurar el recubrimiento de concreto adecuado?

La única forma garantizada es mediante el uso de silletas o separadores industriales del tamaño correcto (ej. 2.5 cm). Elementos improvisados como piedras, trozos de madera o ladrillo son inaceptables porque pueden desplazarse, tienen distinta porosidad y pueden inducir grietas o corrosión en la barra superior.

Videos Relacionados y Útiles

Para complementar la información técnica de esta guía, hemos curado una selección de recursos audiovisuales de expertos mexicanos que demuestran los procedimientos correctos en obra.

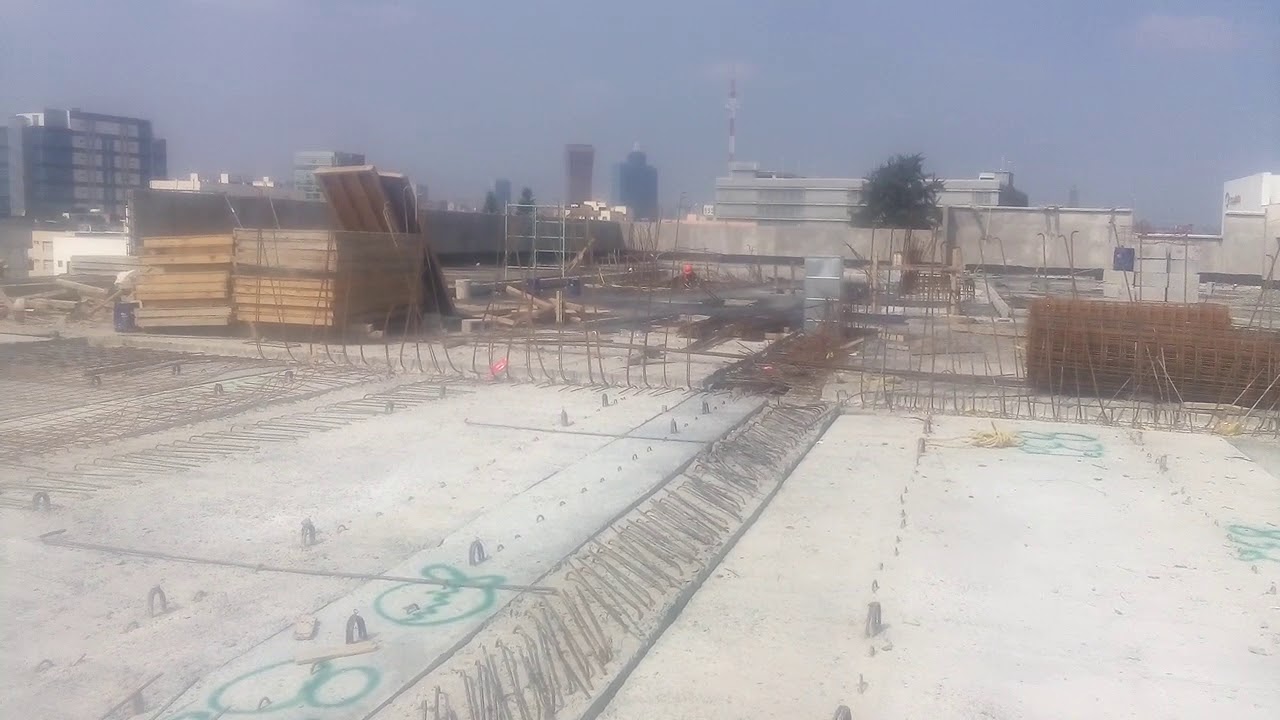

Armado de acero en trabe

El Ing. Tony Ruiz explica detalladamente cómo colocar la barra superior y los refuerzos (bastones) en una trabe de carga, mostrando los errores comunes.

HABILITADO DE ACERO EN TRABE-LOSA

Tutorial práctico sobre el habilitado, corte y doblado de ganchos para el acero negativo, esencial para la correcta ejecución en losas.

Instalación de Conector Mecánico Lenton

Guía paso a paso sobre la instalación correcta de un cople de barra superior tipo roscado, incluyendo el uso del torque y la inspección visual.

Conclusión

La barra superior representa mucho más que un simple insumo metálico en el presupuesto de una obra; es el componente estratégico que confiere resiliencia y seguridad a las estructuras ante la exigente realidad sísmica de México. A lo largo de esta guía, hemos navegado desde los fundamentos teóricos de su funcionamiento mecánico hasta la aplicación práctica de soluciones de vanguardia como el cople de barra superior, demostrando que la innovación tecnológica y el rigor normativo son aliados indispensables en la construcción moderna del 2025.

La inversión en materiales certificados, la adopción de procesos de instalación meticulosos y el cumplimiento estricto de las normativas vigentes (NTC-2023) no deben verse como costos onerosos, sino como pólizas de seguro tangibles para el patrimonio y la vida de los usuarios. En un entorno donde los costos de los materiales fluctúan y los desafíos técnicos aumentan, la capacitación constante y el apego a las buenas prácticas constructivas son el único camino hacia una edificación duradera y responsable. Que esta guía sirva como referencia técnica para elevar el estándar de calidad en cada nudo, cada trabe y cada losa que construimos.

Glosario de Términos Técnicos

• Fluencia (fy​): Es el esfuerzo máximo (en kg/cm²) que el acero puede soportar comportándose elásticamente. Al superar este punto, el acero se deforma permanentemente (zona plástica), lo cual es deseable en sismos para disipar energía sin colapsar.

• Traslape: Mecanismo de unión de dos barras de refuerzo mediante la superposición de una longitud calculada, permitiendo la transferencia de esfuerzos a través de la adherencia con el concreto circundante.

• Ductilidad: Capacidad de un material o estructura estructural para deformarse significativamente bajo carga antes de romperse. Es la propiedad más importante para la supervivencia sísmica.

• Corrugación: Los resaltes o costillas en la superficie de la varilla que mejoran la adherencia mecánica ("agarre") entre el acero y el concreto, impidiendo el deslizamiento.

• Momento Flector Negativo: Fuerza interna que actúa en una viga, curvándola hacia abajo en los apoyos ("triste"), generando tensión en las fibras superiores (donde se ubica la barra superior) y compresión en las inferiores.
