| Clave | Descripción del Análisis de Precio Unitario | Unidad |
| PG14CD | Ademe con tubería ranurada de P.V.C. de 203 mm ( 8'' ) de diámetro. | m |
| Clave | Descripción | Unidad | Cantidad | Costo | Importe |
|---|---|---|---|---|---|
| Material | |||||
| B5AD3 | Tubo PVC ranurado de 20 cm (8") de diámetro. | m | 1.000000 | $140.00 | $140.00 |
| B5AE1 | Pegamento para P.V.C. | lto | 0.055520 | $168.84 | $9.37 |
| B5AE2 | Limpiador para P.V.C. | lto | 0.028090 | $89.74 | $2.52 |
| A5DPS | Papel higiénico. | pieza | 0.016670 | $1.80 | $0.03 |
| Suma de Material | $151.92 | ||||
| Mano de Obra | |||||
| B23 | Ayudante | Turno | 0.020820 | $94.01 | $1.96 |
| J02 | Cabo | Turno | 0.002080 | $164.32 | $0.34 |
| Suma de Mano de Obra | $2.30 | ||||
| Herramienta | |||||
| 09 | Herramienta menor. | (%)mo | 0.020000 | $2.30 | $0.05 |
| Suma de Herramienta | $0.05 | ||||
| Equipo | |||||
| V7FG | Camión grúa con capacidad de malacate de 13630 kg, 190 H.P. Marca: Chevrolet KodiakModelo: 2000 | Hora | 0.083330 | $154.08 | $12.84 |
| Suma de Equipo | $12.84 | ||||
| Concepto | |||||
| QA*1A5 | Fletes varios. | flete | 0.001670 | $1,304.00 | $2.18 |
| Suma de Concepto | $2.18 | ||||
| Costo Directo | $169.29 |
El Guardián Invisible del Agua: Todo sobre la Tuberia de ademe que Protege tu Inversión y tus Pozos en México
La tuberia de ademe es mucho más que un simple conducto; es la columna vertebral de cualquier proyecto de extracción de agua subterránea. Técnicamente, se define como el revestimiento estructural instalado en el interior de una perforación para evitar el derrumbe de las formaciones geológicas inestables y aislar hidráulicamente los acuíferos aprovechables de contaminantes superficiales o estratos indeseables.
En el contexto de la infraestructura hídrica de México para 2025, donde la eficiencia en la extracción es crítica debido al estrés hídrico, la correcta selección del ademe determina si un pozo durará 5 o 50 años. Esta guía abarca desde la selección de materiales hasta las proyecciones de costos regionales, proporcionando la información necesaria para ingenieros y propietarios de tierras.
Opciones y Alternativas
La geología de México es diversa, y no existe una solución única. Analizamos la idoneidad de los materiales según la profundidad y el tipo de suelo:
Tuberia de ademe en Acero al Carbón y Galvanizado
El ademe de acero al carbon sigue siendo la referencia para pozos de gran profundidad (mayores a 350 metros) y zonas con alta actividad sísmica o movimientos de tierra, gracias a su superior módulo de elasticidad y resistencia a la tracción. Aunque es susceptible a la corrosión, su robustez mecánica es inigualable en suelos con gravas gruesas que podrían fracturar materiales plásticos durante la instalación.
Tuberia de ademe de PVC Hidráulico (Cédula 40 y 80)
La tuberia de pvc para ademe se ha convertido en la opción predilecta para el mercado mexicano en pozos de hasta 300 metros. Su principal ventaja es la inercia química: no se corroe, no se incrusta y no altera la calidad del agua.
Cédula 40: Utilizada en pozos someros y de bajo presupuesto.
Cédula 80: Obligatoria para profundidades medias y altas debido a su mayor espesor de pared, que ofrece una resistencia al colapso superior ante la presión hidrostática y litostática.
Tuberia de ademe de Acero Inoxidable y Aleaciones Especiales
Para pozos de abastecimiento público de alta exigencia, industrias alimentarias o zonas con aguas termales corrosivas, el acero inoxidable (Tipo 304 o 316) es la solución definitiva. Aunque el precio de tuberia de ademe en inoxidable puede ser entre 3 y 5 veces mayor que el acero al carbón, su vida útil justifica la inversión al eliminar los costos de rehabilitación por corrosión .
Proceso Constructivo Paso a Paso
Perforación y Limpieza del Barreno
Antes de introducir la tuberia de ademe, el barreno debe estar limpio y estabilizado. Se utilizan lodos bentoníticos para sostener las paredes mientras se retiran los recortes de perforación. La verticalidad es crucial; una desviación de pocos grados puede impedir que la tubería baje o que la bomba se instale correctamente .
Armado e Introducción de la Columna
La instalación varía según el material. En acero, se requiere soldadura certificada (electrodo 7018) en cada unión, verificando la hermeticidad. En PVC, se utilizan uniones roscadas (tipo Certa-Lok o rosca trapezoidal) o cementadas. Es vital el uso de centralizadores cada 6 o 12 metros para garantizar que la tubería no toque las paredes del pozo, permitiendo un espacio anular uniforme .
Colocación de Filtros y Sello Sanitario
El ademe ranurado caracteristicas específicas (calibre de la ranura) debe coincidir con la granulometría del acuífero. Una vez colocada la tubería, se vierte la grava silica en el espacio anular para filtrar sedimentos. Finalmente, los primeros metros desde la superficie se sellan con cemento para cumplir con la normativa y evitar la contaminación superficial.
Listado de Materiales
| Material | Descripción de Uso | Unidad de Medida Común |
| Tuberia de ademe (Liso) | Revestimiento de zonas ciegas y sanitarias | Tramo (6.0 m) |
| Tuberia de ademe (Ranurado) | Sección filtrante para entrada de agua | Tramo (3.0 o 6.0 m) |
| Coples / Uniones | Conexión entre tramos (si no es campana) | Pieza |
| Centralizadores | Centrado del tubo en el barreno | Pieza |
| Grava silica | Empaque filtrante en espacio anular | Saco (50 kg) o Tonelada |
| Cemento Portland | Sello sanitario superficial | Saco (50 kg) |
| Soldadura 7018 / Pegamento PVC | Material de aporte para uniones | Kg / Litro |
Cantidades y Rendimientos de Materiales
Estimación para un tramo de 10 metros de pozo (Diámetro perforación 12", Ademe 8"):
| Concepto | Rendimiento Estimado (por 10m) | Notas Técnicas |
| Grava silica (Filtro) | ~0.45 m³ (aprox. 14-16 sacos de 50kg) | Depende del diámetro exacto de perforación . |
| Cemento (Sello) | ~120 kg (para lechada) | Solo en tramo de sello sanitario superior. |
| Soldadura 7018 | ~1.5 - 2.0 kg | Si es acero (3 juntas por cada 10m aprox) . |
| Pegamento PVC (Wet Bonding) | ~0.5 - 1.0 Litro | Si es PVC cementado (diámetros grandes) . |
Análisis de Precio Unitario (APU) - Ejemplo Detallado
Concepto: Suministro e instalación de 1 metro lineal de tuberia de ademe PVC Cédula 80 de 6" (150mm), incluyendo materiales menores y maniobras. Precios estimados 2025.
| Concepto | Unidad | Cantidad | Costo Unitario (MXN) | Importe (MXN) |
| Materiales | ||||
| Tubo PVC C-80 6" (Tramo 6m $4,800) | m | 1.00 | $800.00 | $800.00 |
| Centralizador PVC 6" | pza | 0.16 | $350.00 | $56.00 |
| Grava silica (Malla 10-20) | saco | 1.20 | $280.00 | $336.00 |
| Limpiador y Pegamento PVC | Lote | 0.05 | $650.00 | $32.50 |
| Mano de Obra | ||||
| Cuadrilla (Perforador + Ayudantes) | jorn | 0.08 | $2,500.00 | $200.00 |
| Equipo | ||||
| Grúa / Torre de perforación (Maniobra) | hora | 0.20 | $1,100.00 | $220.00 |
| TOTAL Costo Directo | $1,644.50 |
Nota: No incluye indirectos, utilidad ni IVA. El precio final al cliente suele oscilar entre $2,200 y $2,800 MXN por metro instalado en esta configuración.
Normativa, Permisos y Seguridad: Construye con Confianza
Normas Oficiales Mexicanas (NOM) Aplicables
El cumplimiento normativo es innegociable. La NOM-003-CNA-1996 establece los requisitos mínimos durante la construcción para evitar la contaminación de acuíferos, exigiendo sellos sanitarios y desinfección.
¿Necesito un Permiso de Construcción?
Absolutamente. Antes de cualquier perforación, se debe tramitar el Permiso de Perforación ante la CONAGUA. Perforar sin este permiso o sin el Título de Concesión correspondiente conlleva multas federales severas y la clausura del pozo (veda). La obra debe ser supervisada por un profesional acreditado.
Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)
La instalacion de ademe en pozos profundos implica manejo de cargas suspendidas. El EPP obligatorio incluye: casco de seguridad (NOM-115-STPS), botas con casquillo de acero, guantes de carnaza para soldadura o mecánicos, y protección auditiva, ya que los equipos de perforación superan los 85 dB.
Costos Promedio para diferentes regiones de México
Estimación del precio de ademe para pozo (Suministro + Instalación por metro lineal, PVC C-80 8") para 2025:
| Región | Características del Suelo | Costo Estimado (MXN/m) |
| Norte (Sonora, Nuevo León) | Rocoso, suelos duros, pozos profundos. | $3,500 - $4,800 |
| Centro (Bajío, CDMX) | Arcilloso, sedimentario, riesgo de colapso. | $2,800 - $4,200 |
| Occidente (Jalisco, Sinaloa) | Mixto, agrícola, nivel freático variable. | $3,000 - $4,500 |
| Sur (Yucatán, Chiapas) | Kárstico (piedra caliza), perforación rápida. | $2,500 - $3,800 |
Precios referenciales sujetos a inflación y tipo de cambio 2025.
Usos Comunes en la Construcción
Pozos de Extracción de Agua Potable y Riego: Uso principal en agricultura e industria.
Pozos de Absorción Pluvial: Para recarga de acuíferos en desarrollos inmobiliarios sustentables.
Estabilización de Suelos: Uso de ademes estructurales en micropilotes.
Sistemas de Monitoreo: Piezómetros para medir calidad y nivel del agua (normativa ambiental).
Errores Frecuentes y Cómo Evitarlos
Uso de Cédula Incorrecta: Instalar PVC Cédula 40 en pozos profundos (>150m) provoca el aplastamiento del tubo por presión externa.
Falta de Centralizadores: Si el tubo no está centrado, el sello de grava es incompleto, permitiendo el paso de arena que daña las bombas.
Ranurado Artesanal: Cortar el tubo con sierra en obra debilita la estructura y no controla el paso de finos. Siempre use ranurado de fábrica.
Checklist de Control de Calidad
[ ] Verticalidad del barreno verificada.
[ ] Inspección visual de cada tramo de tubería (sin fracturas ni deformaciones).
[ ] Limpieza de roscas o superficies a cementar.
[ ] Colocación de centralizadores según diseño.
[ ] Medición del volumen de grava introducida (vs calculado).
[ ] Prueba de bombeo inicial para verificar ausencia de arena.
Mantenimiento y Vida Útil: Protege tu Inversión
Plan de Mantenimiento Preventivo
Se recomienda realizar una video-inspección cada 3-5 años para detectar incrustaciones o corrosión. La limpieza mecánica (cepillado) y química ayuda a mantener el caudal.
Durabilidad y Vida Útil Esperada en México
Ademe de Acero al Carbon: 15 a 25 años (dependiendo de la agresividad del agua).
Tuberia de PVC para Ademe: Más de 50 años (si se instala correctamente y no colapsa mecánicamente).
Sostenibilidad e Impacto Ambiental
Un pozo bien ademado previene la mezcla de acuíferos salobres con agua dulce. El uso de materiales duraderos reduce la necesidad de perforar nuevos pozos, minimizando la huella ecológica de la obra.
Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia entre tuberia de ademe liso y ranurado?
El ademe liso es un tubo ciego que protege las paredes del pozo y evita la entrada de agua o contaminantes en zonas no deseadas. El ademe ranurado tiene aberturas calibradas que permiten el ingreso del agua del acuífero al interior del pozo, actuando como filtro primario.
¿Es legal perforar un pozo y colocar ademe sin permiso de CONAGUA?
No. Es ilegal y constituye un delito federal en México. Se requiere obligatoriamente un permiso de perforación y, en la mayoría de los casos, un Título de Concesión para la explotación de aguas nacionales.
¿Qué diámetro de tubería es el ideal para un pozo residencial?
Generalmente, un diámetro de 4 a 6 pulgadas es suficiente para necesidades residenciales, permitiendo la instalación de bombas sumergibles estándar de 0.5 a 1.5 HP.
¿Cómo afecta el tipo de suelo al precio de instalacion de la tuberia de ademe?
Suelos inestables (arenas sueltas, gravas) requieren lodos de perforación especiales y a veces ademes provisionales de acero durante la perforación, lo que encarece la obra. Suelos rocosos estables suelen ser más rápidos de perforar pero consumen más brocas.
¿Qué profundidad máxima alcanza la tuberia de ademe de PVC?
El PVC Cédula 80 de alta calidad se recomienda hasta profundidades de 250-300 metros. Para profundidades mayores, la presión externa puede exceder la resistencia del material, siendo necesario usar acero.
¿Por qué se rompe un ademe después de unos años?
Las causas principales son: corrosión (en acero), colapso por presión externa (cédula insuficiente), mala instalación (golpes al bajar), o movimientos del terreno (sismos, subsidencia).
¿Qué es el espacio anular y por qué es crítico?
Es el espacio vacío entre la pared perforada del suelo y la pared exterior del tubo ademe. Es crítico rellenarlo con grava silica para filtrar el agua y estabilizar el tubo; si queda vacío, el pozo puede derrumbarse.
¿Cómo se calcula el rendimiento del ademe en un proyecto de gran escala?
Se calcula basándose en el "Área Abierta" de las ranuras. Un mayor porcentaje de área abierta permite mayor flujo con menor fricción, optimizando el consumo energético de la bomba.
Videos Relacionados y Útiles

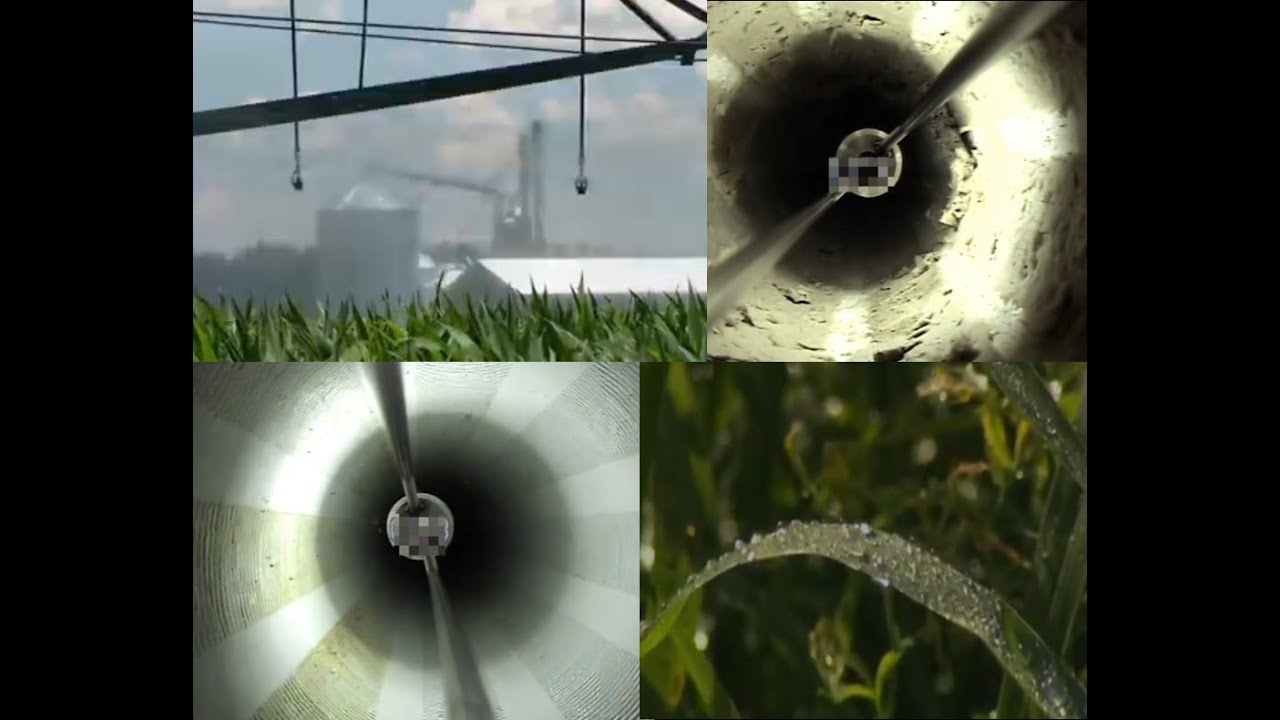

Colapso de Pozo y Rehabilitación
Muestra visual real de un ademe de PVC colapsado tras 25 años y el proceso de reemplazo.

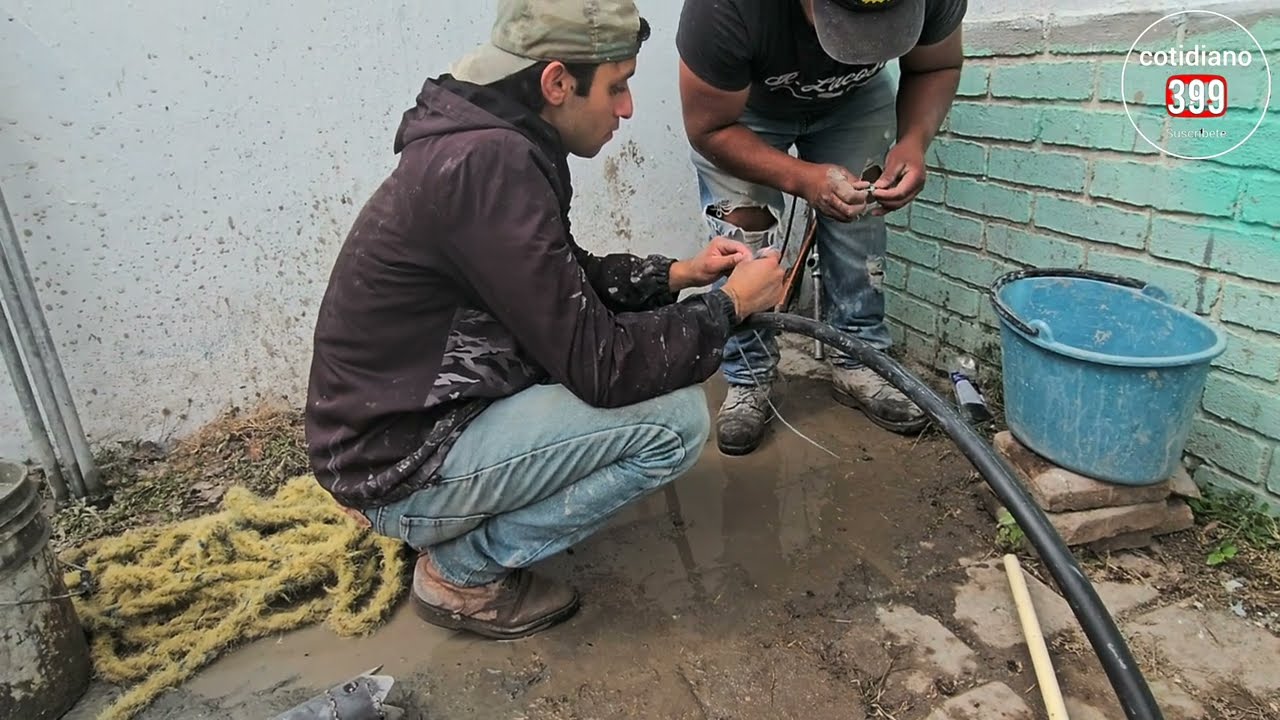

Perforación de Pozo Artesiano
Proceso completo de perforación y encamisado de un pozo en Michoacán, México.
Perforación Agrícola en Sinaloa
Ejemplo práctico de perforación rápida y obtención de agua en zona agrícola de Sinaloa.
Conclusión
La elección e instalación correcta de la tuberia de ademe es la decisión técnica más importante para garantizar la seguridad hídrica y la rentabilidad de cualquier proyecto en México hacia 2025. Ya sea optando por la durabilidad química de la tuberia de pvc para ademe o la robustez del ademe de acero al carbon, respetar la normativa de CONAGUA permisos y utilizar materiales de calidad como la grava silica certificada asegura una obra que perdurará por generaciones.
Glosario de Términos
Espacio Anular: El volumen vacío entre la perforación realizada en el suelo y el diámetro exterior de la tubería de ademe.
Cédula (Schedule): Estándar que define el espesor de la pared de la tubería; a mayor número de cédula (ej. 80 vs 40), mayor espesor y resistencia.
Ranura de Control: Abertura calibrada (slot) en el ademe que permite el paso del agua pero retiene la grava y sedimentos.
Nivel Estático: La distancia desde la superficie hasta el nivel del agua en el pozo cuando la bomba no está operando.
Empaque de Grava: Material granular seleccionado (grava sílica) que se coloca en el espacio anular para filtrar el agua y estabilizar la formación.
Acuifero: Formación geológica subterránea que contiene agua y permite su circulación y extracción.
Resistencia al colapso: Capacidad máxima de presión externa que la tubería puede soportar antes de deformarse o aplastarse.
