El Guardián Silencioso de tu Instalación: Guía del Interruptor Bticino QT2525

En el corazón de toda instalación eléctrica segura y confiable, existe un componente que trabaja en silencio, vigilando sin descanso: el interruptor termomagnético. Lejos de ser un simple apagador, este dispositivo es el guardián que protege su patrimonio y a su familia de los dos mayores peligros eléctricos: las sobrecargas y los cortocircuitos. Piense en él como un vigilante inteligente para sus cables; su parte "térmica" detecta el calor de una sobrecarga lenta (cuando hay demasiados aparatos funcionando), mientras que su parte "magnética" reacciona en milisegundos ante el pico violento de un cortocircuito, cortando la energía de forma instantánea.

En esta guía completa, nos centraremos en un protagonista clave en las instalaciones residenciales y comerciales de México: el interruptor termomagnético Bticino QT2525. Este modelo, especificado para 2 polos y 25 amperes, es la pieza fundamental para proteger circuitos de 220V que alimentan equipos de alto consumo. Aunque comúnmente se busca bajo el término "QT2525", es importante aclarar que en el mercado mexicano, este dispositivo se encuentra principalmente en dos versiones según su montaje: la serie BTPLUG (enchufable), compatible con la mayoría de los centros de carga residenciales, y la serie BTDIN (para montaje en riel DIN), común en tableros más modernos o comerciales. A lo largo de este artículo, desglosaremos sus especificaciones técnicas, su precio estimado para 2025, el proceso de correcta instalación y su cumplimiento con la normativa mexicana, para que usted, ya sea un profesional de la construcción o un entusiasta de la remodelación, tome las decisiones más seguras e informadas.

Alternativas de Interruptores Termomagnéticos en México

Si bien Bticino, como parte del conglomerado global Legrand, representa una de las opciones de mayor calidad y confianza en el mercado, es fundamental conocer el espectro completo de alternativas disponibles en México. La elección correcta no solo depende del presupuesto, sino de un factor crucial: la compatibilidad con el tablero de distribución o centro de carga existente. Las marcas premium a menudo crean un "ecosistema", donde sus interruptores están diseñados para un ajuste perfecto y un rendimiento óptimo en sus propios tableros, lo que garantiza la integridad del sistema. Ignorar esta compatibilidad es uno de los errores más comunes y costosos al comprar material eléctrico.

Interruptores Bticino (Línea QT)

Bticino se posiciona en el segmento premium, ofreciendo productos de alta fiabilidad y durabilidad. Sus dos líneas principales para esta capacidad son:

• BTPLUG: Es la línea de interruptores enchufables (tipo "plug-in" de 3/4 de pulgada) más extendida en el mercado residencial mexicano. Su diseño es compatible con una gran cantidad de centros de carga convencionales, aunque su rendimiento es óptimo en tableros de la misma marca.

• BTDIN: Esta línea está diseñada para montaje sobre riel DIN de 35 mm. Es la opción estándar en instalaciones comerciales, industriales y residenciales modernas que utilizan tableros de distribución europeos. Su calidad y desempeño son equivalentes a la línea BTPLUG, pero con un sistema de montaje diferente.

Interruptores Square D (Línea QO y QOX)

Considerado el competidor directo y un referente histórico en el mercado mexicano, Square D (una marca de Schneider Electric) ofrece la legendaria línea QO. Estos interruptores son famosos por su robustez y su característico indicador de disparo Visi-Trip, que muestra una bandera roja cuando el interruptor se ha botado. Es vital entender que los interruptores QO están diseñados exclusivamente para centros de carga QO, QOD y QOX. No son intercambiables con otras marcas, formando un ecosistema cerrado que garantiza máxima seguridad y un ajuste perfecto.

Interruptores Schneider Electric (Línea Easy9)

Schneider Electric, otro gigante global, ofrece la línea Easy9 como una solución moderna y de alta calidad, principalmente para montaje en riel DIN. La serie Easy9 está diseñada para el sector residencial y comercial ligero, ofreciendo un excelente balance entre costo, fiabilidad y facilidad de instalación. Para aplicaciones más exigentes, Schneider también cuenta con la línea Acti9, de grado industrial, que ofrece características superiores de protección y monitoreo.

Interruptores IUSA y Volteck (Línea Económica)

En el segmento más accesible, IUSA y Volteck son las marcas más reconocidas en México. Ofrecen interruptores termomagnéticos que cumplen con la certificación NOM, siendo una opción viable para proyectos con presupuestos ajustados. Los interruptores Volteck, por ejemplo, especifican ser compatibles con la mayoría de centros de carga tipo "QO", con la notable excepción de los tableros de la marca Square D. Aunque funcionales, su durabilidad y la precisión de sus mecanismos pueden ser inferiores a las de las marcas premium, por lo que su elección debe evaluarse en función de la criticidad del circuito a proteger.

Proceso de Instalación de un Interruptor Termomagnético

ADVERTENCIA: La instalación de un interruptor automático o cualquier trabajo dentro de un tablero de distribución debe ser realizado exclusivamente por un electricista calificado. Trabajar con circuitos eléctricos, incluso si se cree que están desenergizados, presenta un riesgo mortal de electrocución y arco eléctrico.

El siguiente proceso describe los pasos que un profesional sigue para garantizar una instalación segura y conforme a la normativa.

Planeación y Desenergización del Tablero

El primer paso es la seguridad. El electricista localiza el interruptor principal que alimenta todo el centro de carga y lo coloca firmemente en la posición de apagado ("OFF"). Luego, utilizando un multímetro, verifica en las barras principales del tablero que no exista voltaje. Una vez confirmada la ausencia de energía, procede a retirar con cuidado los tornillos de la tapa del tablero, sosteniéndola para evitar que caiga y dañe otros componentes.

Preparación del Cableado (Calibre Adecuado)

La selección del conductor es tan importante como la del propio interruptor. El interruptor está diseñado para proteger el cable; por lo tanto, el cable debe tener la capacidad de soportar la corriente nominal del interruptor. De acuerdo con la NOM-001-SEDE, un interruptor de 25 amperes debe proteger un circuito con conductores de cobre de calibre #10 AWG como mínimo. Utilizar un calibre inferior (por ejemplo, #12 AWG) es una violación grave a la norma y constituye un alto riesgo de incendio, ya que el cable se sobrecalentará antes de que el interruptor se dispare. El profesional pela el aislamiento del conductor a la longitud precisa, asegurando que el cobre quede limpio y sin muescas.

Montaje del Interruptor en el Centro de Carga

El método de montaje depende del tipo de tablero. Para un interruptor enchufable como el Bticino BTPLUG, el procedimiento consiste en enganchar la base del interruptor en el riel de montaje del tablero y luego presionarlo firmemente hasta que las mordazas hagan contacto sólido con la barra de alimentación (bus bar). Se debe sentir un "clic" claro que indica una conexión segura. Para un interruptor tipo BTDIN, se engancha primero la parte superior en el riel DIN y luego se presiona la parte inferior hasta que el clip de seguridad se bloquea en su lugar.

Conexión y Torque de Terminales

Con el interruptor montado, se insertan los cables de fase en las terminales de salida. Aquí yace uno de los pasos más críticos y a menudo subestimados: el apriete. No basta con apretar el tornillo "fuerte". Una conexión floja crea una alta resistencia eléctrica que, al paso de la corriente, genera un calor intenso (un fenómeno conocido como calentamiento por efecto Joule, P=I2R). Este "punto caliente" es una de las principales causas de incendios en tableros eléctricos. Un electricista profesional utiliza un desarmador de torque (torquímetro) para aplicar la fuerza de apriete exacta especificada por el fabricante (por ejemplo, 3.5 N·m). Esto garantiza una conexión segura, de baja resistencia y duradera.

Etiquetado y Puesta en Marcha

Antes de volver a colocar la tapa del tablero, se retira la placa ciega (knockout) correspondiente al nuevo espacio ocupado. Se reinstala la tapa, asegurando todos los tornillos. Luego, se restablece la energía en una secuencia segura: primero se activa el interruptor principal y, posteriormente, el nuevo interruptor del circuito. El paso final, indispensable para la seguridad y el mantenimiento futuro, es actualizar el directorio del tablero de distribución, etiquetando claramente el circuito que protege la nueva pastilla termomagnética 25A (ej., "Aire Acondicionado Recámara", "Regadera Eléctrica").

Herramientas y Materiales del Electricista

Una instalación profesional no solo requiere conocimiento, sino también el equipo adecuado. El uso de herramientas aisladas y equipo de protección personal (EPP) no es opcional, es una condición indispensable para mitigar los riesgos mortales asociados con el trabajo eléctrico.

Ficha Técnica y Especificaciones del Bticino QT2525

Esta sección es el núcleo técnico del artículo. A continuación, se presenta una tabla detallada con las especificaciones del interruptor Bticino de 2 polos y 25 amperes. Los datos corresponden principalmente al modelo enchufable (BTPLUG), el más común en aplicaciones residenciales en México, aunque son muy similares para la variante de riel DIN (BTDIN).

Análisis de Precio Unitario (APU) - Ejemplo por "Circuito"

Para entender el costo real de un trabajo eléctrico, los profesionales utilizan un Análisis de Precio Unitario (APU), que desglosa cada componente del costo. A continuación, se presenta un APU de ejemplo como proyección para 2025 para el concepto: "Suministro e instalación de 1 circuito de fuerza a 220V con interruptor termomagnético Bticino QT2525".

• Aviso Importante: Los costos presentados son una estimación para 2025 y pueden variar significativamente según la región en México, el proveedor, la distancia del cableado y la complejidad de la instalación (ej. ranurado en concreto vs. muro de tablaroca). Los precios están expresados en Pesos Mexicanos (MXN) y no incluyen IVA.

Normativa, Permisos y Seguridad: Instalaciones Eléctricas

La instalación de un interruptor termomagnético no es un acto aislado; se enmarca dentro de un riguroso sistema de normativas y procedimientos de seguridad diseñados para proteger vidas y propiedades en México.

Norma Oficial Mexicana de Instalaciones Eléctricas (NOM-001-SEDE)

La NOM-001-SEDE-2012 (o la versión que se encuentre vigente) es la biblia de las instalaciones eléctricas en México. Su cumplimiento no es opcional, es ley. Para el interruptor Bticino QT2525, esta norma dicta aspectos fundamentales:

• Selección de Protecciones (Artículo 240): Establece que el dispositivo de protección (el interruptor de 25A) debe ser capaz de proteger al conductor contra los efectos de sobrecorrientes.

• Calibre del Conductor (Artículo 310): Proporciona las tablas de ampacidad que definen el calibre mínimo del cable para una corriente dada. Para 25A, se especifica el uso de cable de cobre #10 AWG para evitar sobrecalentamientos peligrosos.

• Capacidad Interruptiva: Exige que los interruptores tengan una capacidad de interrupción (en kA) igual o mayor a la corriente de falla disponible en el punto de instalación. Para la mayoría de las instalaciones residenciales y comerciales en México, el valor estándar requerido es de 10 kA.

Permisos y Unidades de Verificación (UVIE)

La adición de un nuevo circuito, especialmente para cargas de alto consumo, es una modificación a la instalación eléctrica que puede requerir permisos de construcción y, fundamentalmente, la validación de una UVIE (Unidad de Verificación de Instalaciones Eléctricas). Una UVIE es una entidad independiente, acreditada por la Entidad Mexicana de Acreditación (EMA) y aprobada por la Secretaría de Energía (SENER), cuya función es certificar que una instalación eléctrica cumple cabalmente con la NOM-001-SEDE.

La intervención de una UVIE es obligatoria para obtener un nuevo contrato de suministro con CFE, así como en todos los "lugares de concentración pública" (comercios, oficinas, escuelas, hospitales) y en la mayoría de los desarrollos residenciales nuevos. Al finalizar su inspección, la UVIE emite un Dictamen de Verificación, documento indispensable para que CFE energice la instalación.

Seguridad Durante la Instalación (EPP Crítico)

El trabajo en un tablero eléctrico es una de las actividades de mayor riesgo en la construcción. Los profesionales deben utilizar, sin excepción, su Equipo de Protección Personal (EPP):

• Guantes y calzado dieléctricos: Son la primera línea de defensa contra una descarga eléctrica.

• Gafas de seguridad y casco: Protegen contra proyecciones de material y, más importante, contra los efectos devastadores de un arco eléctrico (arc flash).

• Ropa de algodón (no sintética): La ropa sintética puede derretirse sobre la piel en caso de un arco eléctrico, agravando las quemaduras.

La regla de oro es siempre trabajar con circuitos desenergizados y aplicar procedimientos de LOTO (Lockout/Tagout - Bloqueo y Etiquetado). Esto implica no solo apagar el interruptor principal, sino colocar un candado físico y una etiqueta de advertencia para impedir que alguien más pueda re-energizar el circuito accidentalmente mientras se está trabajando.

Costos Promedio por Pieza en México (Norte, Occidente, Centro, Sur)

El precio de un interruptor termomagnético puede variar dentro de México debido a factores como la logística de distribución, la competencia local y los volúmenes de venta de cada región. La presencia de oficinas de distribución de Bticino en ciudades clave como Monterrey, Guadalajara y CDMX puede influir en la disponibilidad y el precio.

• Aviso Importante: Los siguientes son costos de compra por pieza, estimados para 2025 y expresados en Pesos Mexicanos (MXN), sin incluir IVA. Estos precios son una proyección promedio y pueden variar.

Usos Comunes del Interruptor QT2525 (2 Polos, 25 Amperes)

Un interruptor de 2 polos y 25 amperes es una pieza especializada para circuitos de 220V que alimentan cargas de alto consumo. Sus aplicaciones más frecuentes en el entorno residencial y comercial ligero en México son las siguientes.

Protección de Aires Acondicionados y Mini-Splits (220V)

Esta es, quizás, la aplicación más común. Los equipos de aire acondicionado tipo mini-split de 1 a 2 toneladas de capacidad operan a 220V. El compresor del motor genera una alta corriente de arranque (inrush current) que un interruptor con curva de disparo "C" puede soportar sin activarse, pero el valor de 25 amperes es ideal para proteger el equipo durante su funcionamiento continuo y prolongado.

Alimentación de Regaderas Eléctricas

Las regaderas o duchas eléctricas son cargas puramente resistivas, pero tienen una demanda de potencia muy elevada, típicamente entre 4,500 y 5,500 watts. Un circuito a 220V protegido por un interruptor de 25 amperes puede suministrar de forma segura hasta 5,500 watts (25A×220V=5,500W), lo que lo convierte en la especificación perfecta y más segura para este tipo de aparatos.

Circuitos para Motores Pequeños (Bombas de Agua 220V)

Las bombas de agua residenciales, especialmente las de tipo sumergible o hidroneumático de 1 a 1.5 HP, a menudo funcionan a 220V para mayor eficiencia. Al igual que los aires acondicionados, estos motores requieren un interruptor que tolere el pico de arranque. Un interruptor de 2 polos y 25 amperes es la solución estándar para proteger de manera confiable estos circuitos.

Alimentación a Sub-Tableros Pequeños

En una aplicación más avanzada, este interruptor puede funcionar como la protección principal para un pequeño tablero de distribución secundario (sub-panel). Por ejemplo, se puede instalar un sub-tablero en un taller, garaje o una ampliación de la vivienda, alimentado por un circuito de 25A a 220V. Desde este sub-panel, se pueden derivar múltiples circuitos de menor capacidad (ej. 15A a 120V) para iluminación y contactos, distribuyendo la carga de forma organizada y segura.

Errores Frecuentes al Instalar y Especificar y Cómo Evitarlos

La seguridad de una instalación eléctrica reside en los detalles. Omitir cualquiera de ellos puede tener consecuencias graves. A continuación, se describen los errores más comunes relacionados con los interruptores termomagnéticos y cómo prevenirlos.

• Calibre de Cable Incorrecto para 25A: Como se ha mencionado, es el error más peligroso. Cómo evitarlo: Siempre seguir la NOM-001-SEDE. Para un interruptor de 25A, se debe instalar cable de cobre calibre #10 AWG. Sin excepciones.

• Conexiones Flojas (Puntos Calientes): Un tornillo de terminal que no está apretado con el torque correcto generará calor, derretirá el aislamiento y puede iniciar un incendio en el tablero. Cómo evitarlo: Exigir que el electricista utilice un desarmador de torque para garantizar que todas las conexiones cumplan con las especificaciones del fabricante.

• Usar la Marca Incorrecta para el Centro de Carga: Los interruptores no son universales. Un interruptor Bticino no está diseñado para un centro de carga Square D QO, y viceversa. Forzarlo puede resultar en una conexión deficiente, sobrecalentamiento y riesgo de arco eléctrico. Cómo evitarlo: Antes de comprar, abrir el tablero y verificar la marca y el tipo de interruptores instalados. Comprar siempre un interruptor diseñado específicamente para ese sistema.

• Confundir un Interruptor de 2 Polos con Dos de 1 Polo: Este es un error crítico con graves implicaciones de seguridad. Un equipo de 220V requiere que ambas fases se interrumpan simultáneamente. Un interruptor de 2 polos está diseñado con un mecanismo interno de "disparo común" (common trip). Si ocurre una falla en una sola de las fases, este mecanismo fuerza a que la otra fase también se desconecte, garantizando que el equipo quede completamente desenergizado. Cómo evitarlo: Nunca sustituir un interruptor de 2 polos por dos de 1 polo. Aunque ocupen el mismo espacio, los dos interruptores individuales no ofrecen esta protección vital. Si uno se dispara, el otro puede dejar el aparato peligrosamente energizado a 120V, creando un grave riesgo de electrocución para quien intente revisarlo.

Checklist de Control de Calidad

Un supervisor de obra o una UVIE revisaría una serie de puntos clave para certificar que la instalación de un nuevo interruptor es segura y cumple con la normativa. Esta lista de verificación sirve como guía de buenas prácticas.

• Compatibilidad: Verificar que el interruptor automático (marca y modelo) es el aprobado por el fabricante para ese centro de carga específico.

• Especificación: Confirmar que el amperaje (25A) y el número de polos (2P) corresponden a lo indicado en el plano o proyecto eléctrico.

• Conductor: Inspeccionar visualmente que el calibre del cable conectado al interruptor sea #10 AWG de cobre o superior.

• Conexiones: Comprobar el apriete (torque) en las terminales del interruptor. Una revisión profesional puede incluir el uso de un torquímetro.

• Integridad del Cableado: Asegurarse de que no haya cables con aislamiento dañado, pellizcado o con signos de sobrecalentamiento dentro del tablero.

• Identificación: Verificar que el directorio del panel ha sido actualizado de forma clara y legible, identificando el circuito que protege el nuevo interruptor.

• Operación Mecánica: Accionar manualmente la palanca del interruptor varias veces para asegurar que el mecanismo opera suavemente y sin atascarse.

• Operación Eléctrica: Tras energizar, medir el voltaje en los terminales de salida del interruptor para confirmar que entrega la tensión correcta (entre 220V y 240V entre fases).

Mantenimiento y Vida Útil: Protegiendo la Inversión

Un interruptor termomagnético de calidad es un dispositivo de larga duración, pero no está exento de mantenimiento. Un cuidado preventivo básico asegura que funcionará correctamente cuando más se necesite.

Plan de Mantenimiento Preventivo

Un plan de mantenimiento profesional para un tablero de distribución residencial o comercial ligero incluye las siguientes acciones :

• Inspección Visual (Anual): Realizada por un electricista, consiste en buscar signos de decoloración por calor en los interruptores, acumulación de polvo, humedad o corrosión dentro del gabinete.

• Prueba de Disparo Manual (Anual): Durante la inspección, el técnico debe accionar (apagar y encender) cada interruptor manualmente. Esto asegura que el mecanismo interno no esté agarrotado y funcione libremente.

• Reapriete de Terminales (Cada 3 a 5 años): Con el tablero completamente desenergizado, un técnico debe usar un desarmador de torque para verificar y, si es necesario, reapretar todas las conexiones de los interruptores y las barras de neutro y tierra. Las vibraciones y los ciclos de calentamiento y enfriamiento pueden aflojar las conexiones con el tiempo.

• Inspección Termográfica (Opcional/Comercial): En instalaciones críticas, se puede usar una cámara termográfica para detectar puntos calientes sin necesidad de interrumpir el servicio, identificando conexiones flojas o interruptores sobrecargados antes de que fallen.

Durabilidad y Vida Útil Esperada en México

Un interruptor de calidad como el Bticino está diseñado para una larga vida útil. Los catálogos del fabricante especifican una durabilidad de hasta 20,000 maniobras mecánicas (sin carga) y 10,000 maniobras eléctricas (con carga). En condiciones normales de operación en un ambiente residencial o comercial limpio y seco, se puede esperar una vida útil funcional de 20 a 30 años.

Sin embargo, hay una advertencia crucial: si un interruptor se dispara debido a un cortocircuito severo, debe ser inspeccionado por un profesional y, por precaución, se recomienda su reemplazo. El estrés extremo de interrumpir miles de amperes puede causar daños internos microscópicos que comprometan su capacidad para proteger de manera confiable en el futuro.

Sostenibilidad e Impacto Ambiental

La sostenibilidad de un interruptor termomagnético no radica en sus materiales, sino en su fiabilidad. Un dispositivo de alta calidad como el Bticino previene fallas eléctricas que pueden dañar irreparablemente electrodomésticos costosos como aires acondicionados, refrigeradores o bombas de agua. Al evitar que estos equipos se descompongan prematuramente, se reduce el desperdicio electrónico y el consumo de recursos para su reemplazo. Además, al minimizar el riesgo de sobrecalentamiento y arcos eléctricos, se previene la posibilidad de incendios, eventos con un impacto ambiental y material devastador.

Preguntas Frecuentes (FAQ)

¿Qué significa QT2525 en Bticino?

"QT2525" es una designación común utilizada por los usuarios para referirse a un interruptor termomagnético de la marca Bticino. Generalmente, "QT" se asocia con una línea de productos, "25" se refiere a la capacidad de corriente de 25 amperes, y el segundo "25" o una variación similar suele ser un código interno. Lo fundamental es que identifica un interruptor de 2 polos y 25 amperes, ideal para circuitos de 220V.

¿Cuántos amperes soporta el Bticino QT2525?

Soporta una corriente nominal de 25 amperes de forma continua y segura. El interruptor se disparará ("botará") automáticamente si la corriente supera este valor durante un período prolongado (lo que indica una sobrecarga) o si detecta un aumento masivo e instantáneo de corriente (indicativo de un cortocircuito).

¿Cuál es la diferencia entre un interruptor de 1 polo y uno de 2 polos?

Un interruptor de 1 polo interrumpe un solo cable de fase y se utiliza para proteger circuitos de 120V (como los de iluminación y contactos comunes). Un interruptor de 2 polos, como el QT2525, interrumpe dos cables de fase simultáneamente y es obligatorio para circuitos de 220V/240V. Su característica de seguridad más importante es el "disparo común", que asegura que ambas fases se desconecten al mismo tiempo, incluso si la falla ocurre en una sola de ellas.

¿Qué calibre de cable debo usar para un interruptor de 25 amperes?

De acuerdo con la Norma Oficial Mexicana NOM-001-SEDE, para un circuito protegido por un interruptor de 25 amperes, es obligatorio utilizar un conductor de cobre con un calibre mínimo de #10 AWG. Usar un cable más delgado es una violación a la norma y un grave riesgo de seguridad.

¿Por qué se "bota" (dispara) una pastilla termomagnética?

Una pastilla o interruptor se "bota" por dos razones de protección: 1) Sobrecarga: Ocurre cuando se conectan demasiados aparatos a un mismo circuito, demandando más corriente de la que el cable y el interruptor pueden soportar (más de 25A en este caso). El disparo es lento. 2) Cortocircuito: Sucede cuando un cable de fase entra en contacto directo con el neutro o con la tierra física. Esto provoca un flujo de corriente extremadamente alto y peligroso, y el interruptor se dispara de forma instantánea para prevenir un incendio o una explosión.

Videos Relacionados y Útiles

Para complementar la información teórica, visualizar el proceso de instalación puede ser de gran ayuda. A continuación, se presentan algunos videos de profesionales mexicanos que demuestran la instalación en centros de carga comunes en el país.

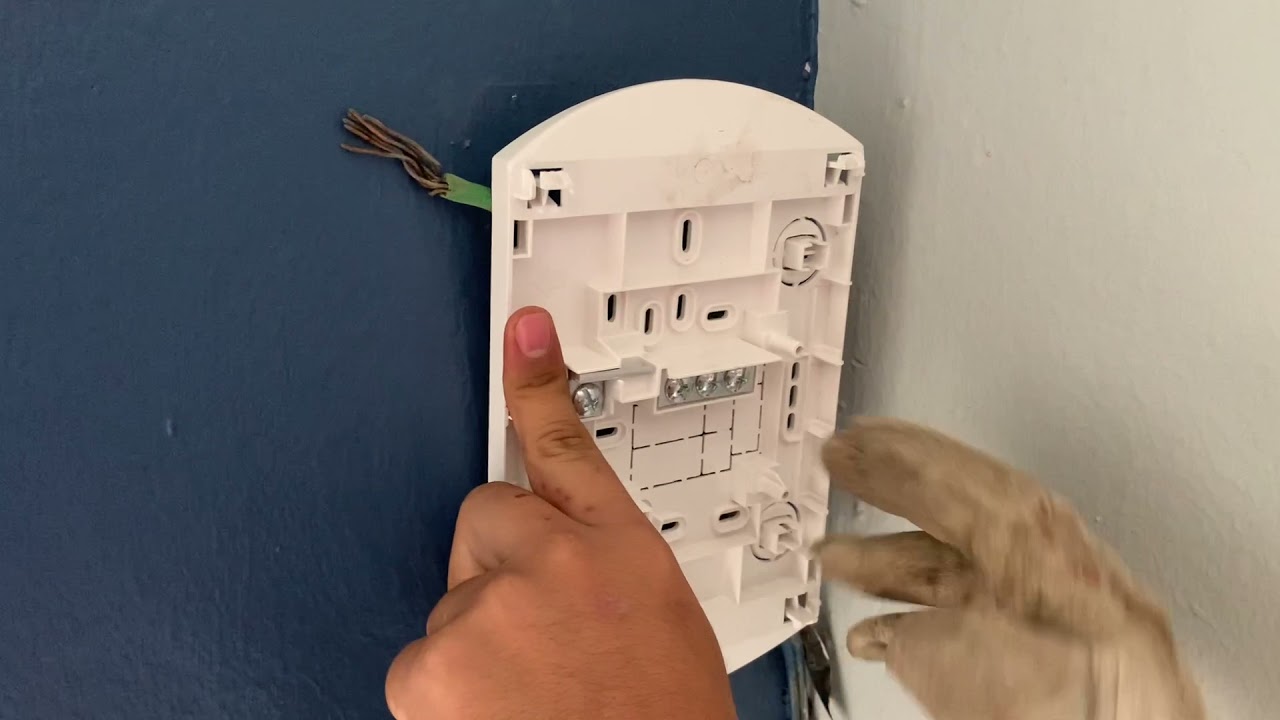

Como instalar un centro de carga Bticino

Un profesional muestra el proceso completo de instalación de un centro de carga de la marca Bticino, incluyendo el montaje de las pastillas.

Cómo conectar INTERRUPTOR TERMOMAGNÉTICO en centro de carga de casa

Un tutorial práctico y claro que detalla los pasos para conectar una pastilla (breaker) en un centro de carga residencial típico en México.

INSTALACION DE INTERRUPTOR TERMOMAGNETICO EN TABLERO ELÉCTRICO

Este video se enfoca en el montaje físico de un interruptor tipo Riel DIN en un tablero, destacando el mecanismo de sujeción por clip.

Conclusión

El interruptor termomagnético Bticino QT2525 es mucho más que un simple componente; es una pieza esencial de seguridad para cualquier instalación eléctrica moderna en México que requiera alimentar circuitos de 220V. Su función como protector de equipos de alto valor, como aires acondicionados, regaderas eléctricas y bombas de agua, es insustituible. Sin embargo, su eficacia depende enteramente de una correcta selección e instalación. La elección de un dispositivo con la capacidad interruptiva adecuada (10 kA), el uso del calibre de conductor correcto (#10 AWG) y un apriete de terminales preciso no son recomendaciones, sino requisitos dictados por la NOM-001-SEDE. Por estas razones, se reitera el mensaje más importante de esta guía: la instalación, mantenimiento o reemplazo de este dispositivo es una tarea que debe ser realizada exclusivamente por un electricista calificado, garantizando así la protección de la inversión, la integridad de la propiedad y, por encima de todo, la vida de las personas.

Glosario de Términos

• Interruptor Termomagnético: Dispositivo de protección electromecánico diseñado para interrumpir el flujo de corriente automáticamente cuando detecta una sobrecarga (efecto térmico) o un cortocircuito (efecto magnético). También se le conoce como pastilla o breaker.

• Amperaje: Unidad que mide la intensidad de la corriente eléctrica (Amperes, A). El amperaje nominal de un interruptor indica la corriente máxima que puede conducir de forma continua sin dispararse.

• Tensión Nominal: El nivel de voltaje para el cual un dispositivo está diseñado para operar de forma segura (ej. 120/240V). En México, comúnmente se le llama voltaje.

• Capacidad Interruptiva: La máxima corriente de cortocircuito, expresada en kiloamperios (kA), que un interruptor puede interrumpir de forma segura sin sufrir una falla catastrófica (explosión).

• Arco Eléctrico (Arc Flash): Una explosión de energía eléctrica que ocurre cuando la corriente salta a través del aire entre dos conductores o de un conductor a tierra. Genera calor extremo, luz intensa y una onda de presión, siendo extremadamente peligroso.

• LOTO (Lockout/Tagout): En español, Bloqueo y Etiquetado. Un procedimiento de seguridad estandarizado para asegurar que los equipos o circuitos peligrosos estén correctamente desenergizados y no puedan ser reactivados accidentalmente durante trabajos de mantenimiento o servicio.

• NOM-001-SEDE: La Norma Oficial Mexicana para Instalaciones Eléctricas (Utilización). Es el reglamento de cumplimiento obligatorio que establece los requisitos técnicos y de seguridad para todas las instalaciones eléctricas en México.
