Afine de talud en material clase I.

El Toque Final de la Terracería: La Guía Completa del Afine de Taludes. Después de los grandes movimientos de tierra, llega el trabajo de precisión. El afine de taludes es la operación que define la geometría final de un proyecto. En esta guía, te explicaremos qué es, las técnicas para lograrlo y cómo se calcula su precio unitario por metro cuadrado.

Tras la fase de excavación y terraplenado, donde se mueven grandes volúmenes de tierra, la obra entra en una etapa de refinamiento crucial. El afine de taludes, también conocido como perfilado, es la operación de acabado de alta precisión dentro de los trabajos de terracerías. Consiste en cortar o rellenar pequeñas cantidades de material para que la superficie inclinada del talud se ajuste con exactitud milimétrica a las pendientes, niveles y geometrías indicadas en los planos del proyecto. A diferencia de la excavación, que se mide en metros cúbicos (m3) por el volumen removido, el afine es un trabajo superficial y se cuantifica por área, en metros cuadrados (m2). Su importancia es fundamental: garantiza la estabilidad estructural del talud, asegura un drenaje superficial adecuado para prevenir la erosión, y prepara la superficie para recibir acabados posteriores, como la siembra de vegetación o la instalación de sistemas de control de erosión. Esta guía completa para profesionales de la construcción en México desglosará las técnicas, el proceso, los rendimientos y el análisis detallado del afine de taludes precio unitario para el año 2025.

Métodos para el Afine de Taludes

La elección del método para ejecutar el afine de un talud es una decisión estratégica que depende de la escala del proyecto, la accesibilidad del sitio, el tipo de suelo y, sobre todo, la precisión requerida por las especificaciones técnicas. No se trata simplemente de elegir entre máquina y mano de obra; a menudo, la solución más eficiente es una combinación de ambas, donde la maquinaria realiza el desbaste inicial y los trabajadores el acabado final.

Afine Mecanizado con Maquinaria (Motoniveladora o Excavadora)

El afine mecanizado es la opción predilecta para proyectos de gran envergadura, como carreteras, presas o grandes plataformas industriales, debido a su alta velocidad y eficiencia.

• Precisión: Un operador experimentado puede lograr tolerancias muy ajustadas, aunque generalmente se requiere un repaso manual para alcanzar la precisión milimétrica que exigen algunos proyectos. La habilidad del operador es el factor más determinante.

• Velocidad: Es exponencialmente más rápido que el método manual, capaz de perfilar cientos o incluso miles de metros cuadrados en una sola jornada de trabajo.

• Costo: El costo por metro cuadrado es significativamente menor en grandes volúmenes, ya que el alto rendimiento de la máquina diluye su costo horario.

• Aplicación Ideal: Taludes largos y uniformes con pendientes moderadas (<3:1), como los encontrados en cortes y terraplenes de autopistas, donde la motoniveladora puede trabajar de manera continua y eficiente. La excavadora, equipada con un cucharón de limpieza o uno inclinable (tilt bucket), ofrece mayor versatilidad en taludes más cortos, con geometrías complejas o en zonas con acceso más restringido.

Afine a Mano (Para Zonas de Difícil Acceso y Acabados de Alta Precisión)

El afine de taludes a mano es el método artesanal que garantiza el máximo nivel de precisión. Es un trabajo meticuloso que define la calidad final de la superficie.

• Precisión: Es el método más preciso posible. Permite ajustar la superficie del talud a las tolerancias más estrictas, lo cual es indispensable para estructuras que recibirán cimentaciones o recubrimientos especiales.

• Velocidad: Es un proceso lento y laborioso. El rendimiento de una cuadrilla de peones es muy inferior al de una máquina.

• Costo: El costo por metro cuadrado es considerablemente más alto debido a la intensidad de la mano de obra. Sin embargo, su uso puede generar ahorros al evitar rechazos de calidad o sobreconsumos de materiales en etapas posteriores.

• Aplicación Ideal: Es indispensable en zonas donde la maquinaria no puede acceder por espacio o por riesgo de inestabilidad, en taludes muy inclinados, para la reparación de detalles, o en proyectos que demandan un acabado perfecto, como el fondo de una cimentación o la preparación para la instalación de geomembranas impermeables.

Comparativa de Productividad y Costos

La decisión entre un método u otro, o la combinación de ambos, se basa en un análisis de costo-beneficio. El afine mecanizado ofrece un bajo costo unitario y alta productividad, ideal para el trabajo grueso. Sin embargo, si el operador o la máquina no logran la precisión requerida, el costo del retrabajo manual puede anular el ahorro inicial. Por otro lado, el afine a mano, aunque más caro por metro cuadrado, garantiza el cumplimiento de las especificaciones más exigentes desde el primer intento, eliminando riesgos de rechazo y asegurando la calidad a largo plazo del proyecto. En la mayoría de las obras de infraestructura en México, se emplea un enfoque híbrido: la motoniveladora o excavadora realiza el 95% del trabajo, y una cuadrilla de peones realiza el "peinado" o perfilado final para corregir imperfecciones.

Proceso Técnico del Afine y Perfilado de Taludes

La ejecución de un afine de talud no es simplemente raspar una superficie; es una secuencia de operaciones controladas que transforman un movimiento de tierras burdo en una superficie de ingeniería precisa. El éxito del proceso depende casi en su totalidad de la calidad del control topográfico inicial.

1. Control Topográfico: Colocación de Estacas de Nivel y Referencias

Este es el paso fundamental y más crítico. Antes de mover un solo gramo de tierra, una cuadrilla de topografía debe materializar el proyecto en el terreno. Utilizando una estación total o GPS de alta precisión, colocan estacas de madera, conocidas como "estacas de chaflán", que indican físicamente los límites del talud (el "hombro" en la parte superior y el "pie" en la inferior). Estas estacas no solo marcan la posición, sino que también contienen información sobre la altura de corte o relleno necesario y la pendiente exacta que se debe lograr. Adicionalmente, se tienden "hilos de reventón" (cuerdas de nylon tensadas) entre las estacas para proporcionar una guía visual continua al operador de la maquinaria y a la cuadrilla de afine.

2. Operación de la Maquinaria (Corte o Relleno Fino)

Con las referencias visuales en su lugar, el operador de la motoniveladora o excavadora comienza el trabajo. La clave de esta fase es la sutileza. El operador no busca remover grandes volúmenes, sino realizar pasadas delgadas y controladas, "rasurando" el exceso de material hasta que la superficie se aproxime a la línea marcada por los hilos. En el caso de la motoniveladora, esto se logra ajustando con precisión el ángulo y la altura de la cuchilla. Con una excavadora, se utilizan movimientos suaves y amplios del cucharón de limpieza.

3. Verificación Manual de la Pendiente y la Superficie

Inmediatamente después del paso de la maquinaria, una cuadrilla de peones entra en acción para verificar y perfeccionar el trabajo. Utilizan herramientas sencillas pero efectivas, como niveles de mano y reglas de aluminio (similares a las usadas en albañilería), apoyadas sobre la superficie para detectar "panzas" (puntos altos) o "lomos" (depresiones). Los puntos altos se rebajan con palas cuadradas, y las pequeñas depresiones se rellenan con material seleccionado, compactándolo con pisones de mano para asegurar la densidad adecuada.

4. Preparación para la Siguiente Etapa (ej. Colocación de tierra vegetal o arrope)

Una vez que la superficie del talud cumple con las tolerancias de planeidad y pendiente especificadas, se realiza una limpieza final. Se retira cualquier piedra o material suelto que haya quedado. Este último paso es vital, ya que una superficie limpia y bien perfilada garantiza un contacto uniforme y total con la siguiente capa, ya sea tierra vegetal para hidrosiembra, una geomanta para control de erosión o una capa de concreto lanzado. Un afine deficiente en esta etapa comprometerá la efectividad de todas las medidas de protección posteriores.

Equipo y Personal Involucrado

La correcta ejecución del afine de taludes requiere una combinación coordinada de maquinaria pesada, equipo de precisión y personal calificado.

Rendimientos de Mano de Obra y Maquinaria

Los rendimientos son la base para cualquier análisis de costos y programación de obra. Estos valores representan la productividad típica de los recursos y son fundamentales para estimar la duración y el costo de los trabajos de afine. Es importante señalar que estos son promedios y pueden variar significativamente según las condiciones específicas del sitio.

Análisis de Precio Unitario (APU) - 1 m² de Afine de Talud

A continuación, se presentan dos análisis de precios unitarios (APU) como una estimación proyectada para 2025, basados en costos de finales de 2024 y considerando una inflación esperada. Advertencia: Estos costos son una referencia para la región Centro de México y deben ajustarse según la ubicación, el volumen de trabajo y las condiciones del mercado local.

APU 1: Afine y Perfilado de Talud por Medios Mecánicos

Este análisis se centra en el costo horario de la maquinaria como el componente principal del precio.

APU 2: Afine y Perfilado de Talud a Mano

En este caso, el costo de la mano de obra es el factor dominante en el precio final.

Normativa, Permisos y Seguridad: Construye con Confianza

Realizar trabajos de terracerías y, específicamente, el afine de taludes, implica cumplir con un marco normativo y de seguridad riguroso para garantizar la calidad de la obra y la integridad del personal.

Normativa de Construcción de Terracerías (SCT)

En México, el referente de calidad para la construcción de infraestructura, especialmente carreteras, es la normativa emitida por la Secretaría de Comunicaciones y Transportes (SCT). Documentos como la Norma N·CTR·CAR·1·01·014/00 sobre Abatimiento de Taludes y la N·CTR·CAR·1·01·009/16 sobre Terraplenes, definen las especificaciones técnicas, materiales y, fundamentalmente, las tolerancias geométricas que debe cumplir un talud terminado. Aunque estas normas son obligatorias para proyectos federales, su rigor técnico las ha convertido en el estándar de facto para la mayoría de las obras de ingeniería civil de gran escala en el país, tanto públicas como privadas.

Permisos de Construcción

El afine de taludes no es una actividad que requiera un permiso aislado. Es una de las etapas finales de un proyecto de movimiento de tierras, el cual sí requiere una autorización formal por parte de la autoridad municipal. Antes de iniciar cualquier excavación o terraplén, es obligatorio tramitar una Licencia de Movimiento de Tierras o un permiso de construcción equivalente ante la Dirección de Desarrollo Urbano u Obras Públicas del municipio correspondiente. Este trámite exige la presentación de un proyecto, una memoria descriptiva y, crucialmente, la firma de un Director Responsable de Obra (DRO), quien asume la responsabilidad técnica y legal de la ejecución. En obras de gran magnitud o complejidad geotécnica, también se requiere la corresponsabilidad de un especialista en geotecnia.

Seguridad en la Operación de Maquinaria en Pendientes

Operar maquinaria pesada en superficies inclinadas es una de las actividades de mayor riesgo en la construcción. El peligro principal es la volcadura del equipo, que puede tener consecuencias fatales. Las normas oficiales mexicanas, como la NOM-031-STPS-2011 (Construcción-Condiciones de seguridad y salud en el trabajo), establecen los lineamientos generales de seguridad en obra. Las medidas clave incluyen:

• Operadores Capacitados: Solo personal con certificación y amplia experiencia debe operar maquinaria en taludes.

• Respetar Límites del Equipo: Cada máquina tiene una pendiente máxima de operación segura especificada por el fabricante, la cual nunca debe ser excedida.

• Distancia de Seguridad: El personal de tierra debe mantenerse siempre a una distancia segura del radio de operación de la máquina y fuera de la trayectoria de posible deslizamiento de material o del propio equipo.

• Inspección del Terreno: Antes de subir la máquina al talud, se debe inspeccionar la superficie para detectar condiciones de inestabilidad, como grietas o zonas saturadas de agua.

Costo Promedio por m² de Afine de Taludes en México (Estimación 2025)

Los precios unitarios en la construcción varían considerablemente a lo largo del territorio mexicano, influenciados por el costo de la mano de obra local, la logística de la maquinaria y la demanda del mercado. La siguiente tabla presenta una estimación de precios por metro cuadrado (m2) para 2025, basada en los APU desarrollados y ajustada por índices regionales.

Nota Crítica: Estos valores son proyecciones aproximadas y no deben ser utilizados para presupuestos formales sin una cotización específica. Están sujetos a inflación, tipo de cambio y las condiciones particulares de cada proyecto.

Aplicaciones del Afine de Taludes en Obras Civiles

El afine y perfilado de taludes es una operación fundamental en una amplia variedad de proyectos de ingeniería, donde la geometría y estabilidad de las superficies inclinadas son críticas para la funcionalidad y seguridad de la infraestructura.

Taludes de Corte y Terraplén en Carreteras y Vías Férreas

Esta es la aplicación más extendida. En la construcción de vías de comunicación, se realizan cortes en lomas y se construyen terraplenes en depresiones para mantener una pendiente suave. El afine preciso de estos taludes es esencial para garantizar su estabilidad a largo plazo, prevenir deslaves que podrían invadir la carretera y asegurar un drenaje adecuado que evite la erosión y el debilitamiento de la estructura del pavimento.

Conformación de Diques, Bordos y Presas de Tierra

En obras de almacenamiento de agua, como presas de tierra, bordos para la agricultura o diques de contención, la integridad del talud es una cuestión de seguridad pública. Un afine perfecto de la superficie del talud es un requisito indispensable antes de colocar los sistemas de impermeabilización, como geomembranas o capas de arcilla compactada. Cualquier irregularidad podría crear un punto de concentración de esfuerzos o una vía de fuga, comprometiendo la estructura.

Taludes para Canales y Proyectos Hidráulicos

En canales de riego, drenes o conducciones a cielo abierto, la geometría del talud, definida por el afine, tiene un impacto directo en la eficiencia hidráulica. Un perfilado liso y uniforme reduce la fricción, optimiza el flujo del agua y previene la formación de turbulencias que podrían erosionar las paredes del canal. Además, prepara la superficie para la posible instalación de revestimientos de concreto o geomembranas.

Nivelación Final de Plataformas para Edificaciones

Cuando se construye una edificación en un terreno con pendiente, es común crear una plataforma nivelada mediante un proceso de corte y relleno. Los bordes de esta plataforma forman pequeños taludes. El afine de estos taludes es importante no solo por estética, sino para controlar el drenaje del sitio, dirigir el agua de lluvia lejos de la cimentación y estabilizar los bordes de la propiedad para la construcción de jardines o muros de contención.

Errores Frecuentes en el Afine de Taludes (y Cómo Evitarlos)

La precisión es la clave en el afine de taludes. Pequeños descuidos durante la ejecución pueden traducirse en grandes costos de reparación y problemas de estabilidad a largo plazo.

Checklist de Control de Calidad para un Talud

Un supervisor de obra debe seguir una serie de puntos de inspección para asegurar que el afine del talud cumple con los estándares de calidad del proyecto.

• Fase de Planeación:

  • [ ] Verificar que los planos de terracerías y los reportes de topografía estén actualizados y disponibles en campo.

  • [ ] Comprobar que las estacas de chaflán y las referencias de nivel estén claras, suficientes y protegidas contra movimientos accidentales.

  • [ ] Asegurarse de que la maquinaria seleccionada (motoniveladora, excavadora) esté en buen estado mecánico y sea la adecuada para la pendiente y el tipo de suelo.

  • [ ] Confirmar que el personal (operador, cuadrilla) tenga la experiencia necesaria para trabajos de acabado.

• Durante la Operación:

  • [ ] Supervisar constantemente al operador de la maquinaria para asegurar que realice pasadas delgadas y controladas.

  • [ ] Mantener comunicación constante con la cuadrilla de topografía para verificar niveles a medida que avanza el trabajo.

  • [ ] Realizar verificaciones aleatorias de la pendiente con un nivel de mano y una regla entre las estacas de referencia.

  • [ ] Asegurar que el material sobrante se retire de manera oportuna y no se acumule en la corona o el pie del talud.

• Recepción Final del Talud:

  • [ ] Realizar una inspección visual completa de la superficie para detectar irregularidades, "panzas", depresiones o zonas con material suelto.

  • [ ] Comprobar con topografía que la pendiente, la altura y la posición del hombro y pie del talud estén dentro de las tolerancias especificadas por el proyecto (generalmente de ± 5 a 10 cm).

  • [ ] Verificar que la transición entre el talud y el terreno natural sea suave y no presente escalones abruptos.

  • [ ] Documentar la recepción del trabajo con un reporte fotográfico y el levantamiento topográfico final ("as-built").

La Importancia del Afine para el Control de Erosión

El afine de taludes no es un fin en sí mismo; es el paso preparatorio indispensable para garantizar la efectividad de lo que viene después: la protección de la superficie contra las fuerzas de la naturaleza.

Una Superficie Perfecta para una Protección Duradera

Un talud bien afinado y perfilado es la base sobre la cual se construirá una defensa duradera contra la erosión. Sistemas como la hidrosiembra (proyección de una mezcla de semillas, fertilizantes y adherentes), la instalación de geomantas (textiles sintéticos u orgánicos) o la aplicación de concreto lanzado, requieren un contacto íntimo y continuo con el suelo para funcionar correctamente.

Si la superficie del talud es irregular, con huecos o material suelto, se crean vacíos debajo de la capa de protección. Cuando llueve, el agua puede infiltrarse en estos espacios, fluyendo sin control por debajo de la geomanta o la capa de vegetación. Este flujo subsuperficial concentra su energía, formando pequeñas cárcavas que crecen con cada lluvia, hasta que finalmente rompen y destruyen el sistema de protección desde adentro hacia afuera. Un talud perfectamente liso, producto de un afine de calidad, asegura un ajuste sin espacios, obligando al agua a escurrir por encima de la capa protectora como fue diseñado, garantizando así su efectividad y maximizando la vida útil de la inversión.

Preguntas Frecuentes (FAQ) sobre el Afine de Taludes

¿Cuál es la diferencia entre el corte de un talud y el afine del talud?

El corte es la operación de excavación a gran escala para dar la forma general al talud, removiendo grandes volúmenes de tierra. Se mide en metros cúbicos (m3). El afine, en cambio, es el trabajo de acabado final y de precisión que se realiza sobre esa superficie ya cortada para darle la pendiente y la textura exactas que pide el proyecto. Se mide en metros cuadrados (m2).

¿Qué maquinaria es mejor para el afine de un talud, una motoniveladora o una excavadora?

Depende de la geometría del talud. La motoniveladora es ideal para taludes largos, rectos y de pendiente moderada, como los de una carretera, por su gran rendimiento y precisión en tramos continuos. La excavadora es más versátil y se adapta mejor a taludes cortos, con curvas, de difícil acceso o con pendientes más pronunciadas donde la motoniveladora no puede operar de forma segura.

El precio unitario de afine, ¿incluye el retiro del material sobrante?

Generalmente, el precio unitario de afine incluye el "acarreo libre", que consiste en mover el material sobrante a una distancia corta, usualmente hasta 20 metros al pie del talud. El costo de cargar ese material a un camión y transportarlo a un banco de desperdicios o a otra zona de la obra se paga por separado bajo el concepto de "carga y acarreo" o "sobreacarreo".

¿Qué son las "estacas de chaflán" y para qué se usan en topografía?

Son estacas de madera que la cuadrilla de topografía clava en el terreno para marcar los puntos exactos donde el talud de un corte o terraplén se encuentra con el terreno natural. Indican la posición del "hombro" (borde superior) y del "pie" (borde inferior) del talud, sirviendo como la guía física fundamental para que el operador de la maquinaria sepa hasta dónde y con qué inclinación debe cortar o rellenar.

¿Qué tolerancias de precisión se manejan en un afine de taludes para una carretera?

Las normativas de la SCT en México son muy estrictas. Para la superficie final de un talud en una carretera de altas especificaciones, las tolerancias suelen estar en el rango de ±5 a ±10 centímetros con respecto a la superficie teórica definida en el proyecto. Esto significa que en ningún punto la superficie real puede desviarse más de esa cantidad de la superficie ideal.

¿Es muy caro el afine a mano en comparación con el mecanizado?

Sí, por metro cuadrado, el afine a mano es significativamente más caro, pudiendo costar de 10 a 15 veces más que el afine mecanizado. Sin embargo, su uso se justifica en áreas pequeñas, de difícil acceso, o cuando se requiere una precisión que la maquinaria no puede garantizar, ya que su costo puede ser menor que el de reparar un trabajo mal ejecutado por una máquina.

¿El afine es la última etapa antes de la siembra o vegetación del talud?

Sí, el afine es la última operación del movimiento de tierras. Una vez que el talud está afinado, limpio y aprobado por la supervisión de calidad, está listo para recibir directamente la siguiente etapa, que suele ser la aplicación de tierra vegetal y la hidrosiembra, o la instalación de otros sistemas de control de erosión y revegetación.

Videos Relacionados y Útiles

Para una mejor comprensión visual de los procesos descritos, se recomienda consultar los siguientes videos de obras reales.

motoniveladora cortando taludes asi corta talud una motoniveladora y limpieza de taludes

Video que muestra en detalle la operación de una motoniveladora perfilando y limpiando un talud en una obra vial, destacando la habilidad del operador.

Afine de Terreno en Cepas por Medios Manuales

Demostración práctica del proceso de afine a mano en el fondo de una excavación para cimentación, mostrando el uso de pala y herramientas de nivelación.

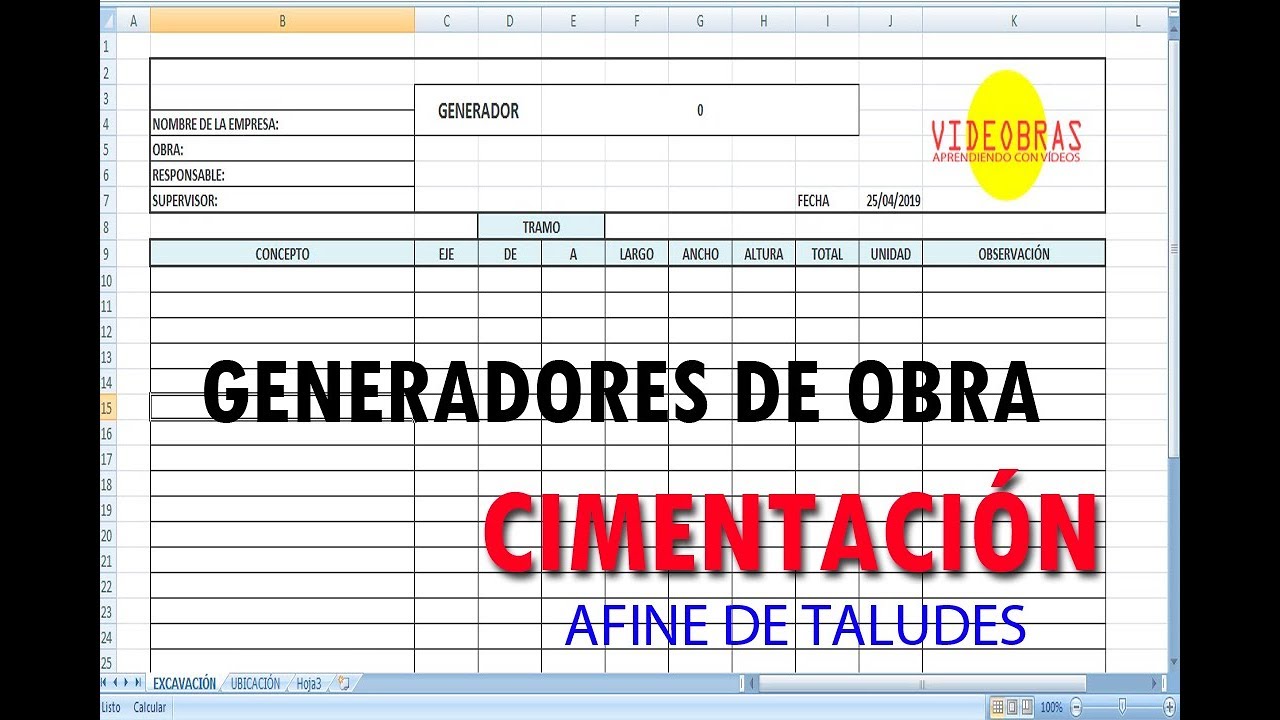

GENERADORES AFINE DE TALUDES

Video técnico que explica cómo se cuantifica (genera) el trabajo de afine de taludes en una hoja de cálculo, mostrando un ejemplo práctico para zapatas.

Conclusión

El afine de taludes representa la culminación de los trabajos de terracerías, una fase donde la fuerza bruta de la maquinaria cede el paso a la precisión y la habilidad técnica. Como hemos visto, no se trata de mover grandes volúmenes, sino de esculpir la superficie final de la tierra para que cumpla con las estrictas geometrías del diseño de ingeniería. La elección entre métodos mecanizados y manuales, la ejecución de un proceso técnico riguroso y, sobre todo, la dependencia absoluta de un control topográfico impecable, son los pilares de un afine exitoso. En última instancia, el afine de taludes precio unitario no solo refleja el costo de una operación de acabado; representa la inversión en la estabilidad, seguridad y durabilidad a largo plazo de cualquier proyecto de infraestructura en México, donde la precisión topográfica y la destreza del operador son cruciales.

Glosario de Términos

• Afine de Talud: Operación de acabado que consiste en cortar o rellenar pequeñas cantidades de material para que la superficie de un talud se ajuste a las pendientes y niveles del proyecto.

• Perfilado: Término a menudo usado como sinónimo de afine, se refiere a la acción de dar el perfil o forma final a una superficie de terracería.

• Talud: Superficie inclinada que delimita un corte o un terraplén. Puede ser natural o artificial.

• Terracerías: Conjunto de operaciones de movimiento de tierras (excavación, acarreo, terraplén, compactación) para modificar la topografía de un terreno y adaptarla a un proyecto.

• Motoniveladora: Maquinaria pesada autopropulsada con una larga cuchilla central, utilizada para extender, nivelar y perfilar superficies con alta precisión.

• Estaca de Chaflán: Estaca de madera colocada por un topógrafo para marcar en el terreno los límites (hombro y pie) de un talud y su pendiente.

• SCT: Siglas de la Secretaría de Comunicaciones y Transportes, entidad del gobierno de México que establece la normativa de referencia para la construcción de infraestructura de transporte.
