| Clave | Descripción del auxiliar o básico | Unidad |
| G103500-1005 | Prueba radiográfica de soldadura a cordón en estructura metálica. Incluye: placas y reporte de laboratorío. | pba |
| Clave | Descripción | Unidad | Cantidad | Costo | Importe |
|---|---|---|---|---|---|
| Material | |||||
| 103500-1006 | Placa radiográfica de 14" x 17", Tipo D7 (Clase 2), marca AGFA. | pza | 1 | 111.46 | 111.46 |
| Suma de Material | 111.46 | ||||
| Mano de Obra | |||||
| 100100-3030 | Radiografista en soldaduras | Jor | 0.88 | 682.09 | 600.24 |
| Suma de Mano de Obra | 600.24 | ||||
| Costo Directo | 711.7 |
El Documento que Separa una Estructura Eterna de un Desastre Legal
En el vasto y complejo panorama de la construcción en México, donde la actividad sísmica dicta las reglas del juego y la seguridad estructural no es una opción sino un mandato de supervivencia, existe un testigo silencioso que a menudo pasa desapercibido hasta que ocurre lo impensable. No se trata del concreto de alta resistencia ni de las vigas de acero importadas, sino de un elemento administrativo con peso legal crítico: el reporte de soldadura.
Imagina el esqueleto de un rascacielos emergiendo en el horizonte de Paseo de la Reforma, o la compleja red de tuberías de una planta petroquímica en el sureste mexicano. Miles de uniones metálicas sostienen estas infraestructuras, desafiando la gravedad y las fuerzas de la naturaleza. Sin embargo, la integridad de estas uniones no se garantiza solo con la habilidad del soldador o la calidad del electrodo; se certifica a través de una documentación rigurosa, trazable y técnicamente impecable. En el entorno regulatorio de 2025, endurecido por las lecciones aprendidas en los sismos de 2017 y la actualización constante de las Normas Técnicas Complementarias, el reporte de soldadura se ha convertido en la moneda de cambio para la liberación de estimaciones, el cierre de bitácoras y, fundamentalmente, la tranquilidad legal del constructor.
Esta guía no es simplemente un manual de redacción; es una inmersión profunda en la anatomía de la calidad estructural. A través de un análisis exhaustivo que abarca desde la selección de métodos de inspección hasta el desglose financiero de cada firma estampada en el papel, desvelaremos cómo este documento protege inversiones millonarias y vidas humanas. Exploraremos las variaciones regionales de costos desde Tijuana hasta Mérida, la influencia de la tecnología digital en la gestión de datos y los errores que pueden llevar a un Director Responsable de Obra (DRO) a la cárcel. Prepárese para dominar el arte y la ciencia detrás del control de calidad en la soldadura mexicana.
Opciones y Alternativas
La generación de un reporte de soldadura no es un proceso monolítico; su naturaleza varía drásticamente dependiendo de la criticidad de la unión, el presupuesto del proyecto y los requisitos normativos aplicables. En el mercado mexicano actual, los profesionales de la construcción se enfrentan a una matriz de decisiones que debe equilibrar costo, precisión y tiempo. A continuación, analizamos las metodologías predominantes, contrastando sus aplicaciones y viabilidad para el ciclo fiscal 2025.
Reporte de Inspección Visual (VT): La Base de la Pirámide de Calidad
El reporte basado en inspección visual (VT, por sus siglas en inglés Visual Testing) constituye la primera y más fundamental línea de defensa en el aseguramiento de la calidad. Según los principios establecidos por la American Welding Society (AWS) y adoptados en México, ninguna soldadura debe someterse a ensayos más complejos si primero no ha superado una inspección visual rigurosa.
Este enfoque se centra en la detección de discontinuidades macroscópicas visibles en la superficie de la unión, tales como porosidad, socavado (mordeduras), falta de fusión en los bordes, grietas superficiales y dimensiones incorrectas del cordón (garganta o pierna insuficiente). La ventaja competitiva de este método radica en su inmediatez y bajo costo operativo directo. No requiere de consumibles costosos ni de equipos voluminosos, basándose enteramente en la competencia del inspector y herramientas de metrología básica.
Sin embargo, su limitación es crítica: la incapacidad de evaluar el volumen interno del material. Un cordón de soldadura puede lucir estéticamente perfecto en la superficie ("carita feliz"), pero albergar una falta de penetración o inclusiones de escoria en la raíz que comprometan severamente su capacidad de carga ante un evento sísmico. En el contexto de 2025, el reporte visual sigue siendo el estándar mínimo aceptable para elementos secundarios y herrería, pero es insuficiente por sí solo para juntas de penetración completa en estructuras principales (Categoría A).
Reporte de Ensayos No Destructivos Superficiales: Líquidos Penetrantes (PT) y Partículas Magnéticas (MT)
Cuando la exigencia técnica supera lo que el ojo humano puede discernir, entran en juego los reportes basados en métodos superficiales asistidos.
El reporte de Líquidos Penetrantes (PT) documenta la aplicación de tintas especiales que, por capilaridad, ingresan en fisuras abiertas a la superficie pero invisibles a simple vista. Es ampliamente utilizado en México para la inspección de materiales no ferromagnéticos (como acero inoxidable o aluminio) y para pasadas de raíz en tuberías.
Por otro lado, el reporte de Partículas Magnéticas (MT) es el estándar de facto para la detección de grietas superficiales y subsuperficiales en aceros al carbono (ferromagnéticos). Al inducir un campo magnético en la pieza, cualquier discontinuidad genera una fuga de flujo que atrae las partículas (secas o húmedas, coloreadas o fluorescentes), dibujando la falla de manera inequívoca. Este método es más rápido que los líquidos penetrantes y menos sensible a la suciedad superficial, aunque requiere equipos como yugos electromagnéticos que demandan suministro eléctrico en campo. En términos de costos para 2025, el MT suele ser ligeramente más económico en grandes volúmenes lineales que el PT debido a la velocidad de ejecución, aunque la inversión inicial en equipo es mayor.
Reporte de Ensayos No Destructivos Volumétricos: Ultrasonido Industrial (UT) y Radiografía (RT)
En la cúspide de la jerarquía de inspección se encuentran los métodos volumétricos, indispensables para validar uniones a tope de penetración completa (CJP) en columnas y trabes críticas.
El reporte de Ultrasonido Industrial (UT), especialmente con las técnicas modernas de Arreglo de Fases (Phased Array), ofrece una "imagen" electrónica del interior de la soldadura.
El reporte de Radiografía Industrial (RT), aunque ha perdido terreno frente al ultrasonido por temas de seguridad radiológica, sigue siendo el método preferido cuando se requiere un registro permanente físico (la película radiográfica) que no dependa de la interpretación digital inmediata. Es común en la industria del gas y petróleo (ductos de Pemex), donde la normativa a menudo exige la "placa" como evidencia irrefutable. Sus desventajas son claras: alto riesgo, necesidad de acordonar áreas extensas (deteniendo la producción) y costos elevados de consumibles y revelado.
Proceso Constructivo Paso a Paso
La elaboración de un reporte de soldadura válido no es un acto aislado que ocurre al final de la obra; es la culminación de un proceso sistemático de control de calidad que corre paralelo a la construcción física. A continuación, desglosamos la metodología de ejecución de este servicio para el año 2025.
Fase 1: Planificación Previa y Revisión Documental (El Cimiento Legal)
Antes de que el inspector pise el sitio de trabajo, debe existir una base documental sólida. El proceso inicia con la recepción y revisión de los planos de taller aprobados para construcción. El inspector debe identificar qué juntas requieren inspección y bajo qué criterios (por ejemplo, AWS D1.1 para estructuras de acero o ASME B31.3 para tuberías de proceso).
Es imperativo solicitar y verificar la Especificación del Procedimiento de Soldadura (WPS, por sus siglas en inglés). Este documento es la "receta" que dicta los parámetros (amperaje, voltaje, tipo de electrodo, velocidad de avance) que los soldadores deben seguir. Simultáneamente, se debe auditar el Registro de Calificación de los Soldadores (WPQ) para asegurar que el personal manual está certificado para ejecutar las soldaduras en las posiciones y procesos requeridos. Un reporte que valida soldaduras hechas por personal no calificado es, en esencia, un documento nulo ante una auditoría legal.
Fase 2: Ejecución de la Inspección en Campo (La Captura de Datos)
Con la documentación en orden, el inspector se desplaza al frente de trabajo. La primera acción es verificar las condiciones ambientales y de seguridad: iluminación adecuada (mínimo 1000 lux según normas recomendadas), acceso seguro mediante andamios o elevadores, y condiciones climáticas que no afecten la soldadura (ausencia de lluvia o viento excesivo).
El proceso técnico varía según el método. En una inspección visual, el inspector limpia la junta (cepillado manual o mecánico) para eliminar escoria y salpicaduras. Utilizando herramientas de metrología como el "Bridge Cam" o galgas de filete, mide las dimensiones del cordón (pierna, garganta, refuerzo) y busca defectos visuales. Si se trata de ultrasonido, se aplica un gel acoplante y se realiza el barrido con el transductor sobre la zona adyacente a la soldadura, interpretando los ecos en la pantalla del equipo.
Fase 3: Evaluación y Dictaminación (El Juicio Técnico)
Una vez obtenidos los datos brutos, el inspector debe compararlos contra los Criterios de Aceptación del código aplicable. Esto no es subjetivo; es binario. Por ejemplo, la norma AWS D1.1 establece límites precisos para la porosidad (ej. no más de un poro de 2mm en una pulgada de soldadura). Si el defecto supera el límite, la junta se dictamina como RECHAZADA. Si cumple, es ACEPTADA.
En caso de rechazo, se debe marcar la pieza físicamente (generalmente con marcador de metal rojo o punzón) e instruir la reparación. Es crucial que el reporte documente no solo el defecto, sino su ubicación exacta para facilitar la corrección.
Fase 4: Redacción y Entrega del Reporte Final (El Entregable)
La etapa final es la formalización. Los datos de campo se vierten en un formato oficial. Este documento debe contar con una trazabilidad inequívoca: identificación del proyecto, fecha, clave del elemento, identificación del soldador, procedimiento usado, resultados detallados y, lo más importante, la firma autógrafa y número de certificación del inspector (CWI o Nivel II).
En 2025, la tendencia es la entrega de "Dossiers de Calidad" digitales, donde el reporte en PDF se acompaña de fotografías de alta resolución de los defectos y, en el caso de ultrasonido, capturas de pantalla de los barridos. Este paquete documental se entrega al residente de obra y al DRO para su integración en la bitácora oficial del proyecto.
Listado de Materiales
Para llevar a cabo una inspección que derive en un reporte profesional, se requiere un arsenal específico de herramientas de medición y consumibles.
| Material / Equipo / Herramienta | Descripción de Uso | Unidad de Medida Común |
| Kit de Inspección Visual (Galgas) | Incluye Bridge Cam, V-WAC, Hi-Lo y galgas de filete. Mide dimensiones, socavados y desalineamientos. | Juego / Estuche |
| Detector de Fallas por Ultrasonido | Equipo electrónico (ej. Krautkramer, Olympus) para inspección volumétrica mediante ondas sonoras. | Pieza (Equipo) |
| Transductores y Cables Coaxiales | Palpadores (angulares y rectos) que emiten y reciben el sonido. Son intercambiables según el espesor a inspeccionar. | Pieza |
| Yugo Electromagnético (Yoke) | Equipo para inspección por partículas magnéticas. Genera el campo magnético en la pieza. | Pieza |
| Líquidos Penetrantes (Kit) | Consumibles químicos: Limpiador (Remover), Penetrante (tinte rojo visible) y Revelador (polvo blanco). | Juego (Latas Aerosol) |
| Acoplante Ultrasónico | Gel o pasta que permite la transmisión del sonido entre el transductor y la pieza (similar al gel médico). | Bote / Galón |
| Pirómetro o Tizas Térmicas | Instrumentos para medir la temperatura de precalentamiento y entre pasos de la soldadura. | Pieza |
| Marcadores Industriales (Metal Marker) | Plumones de pintura permanente o crayones de esteatita para marcar defectos y claves en el acero. | Pieza |
| Espejo Articulado y Linterna | Herramientas auxiliares para inspeccionar zonas de difícil acceso visual y asegurar iluminación adecuada. | Pieza |
| Tablet / Laptop | Dispositivo para la captura de datos en campo y redacción del reporte digital (Software CAD/Office). | Pieza |
Cantidades y Rendimientos de Materiales
La eficiencia en la generación de reportes depende directamente de la productividad en campo y el consumo racional de insumos.
| Concepto | Rendimiento / Consumo Estimado | Notas de Productividad (2025) |
| Inspección Visual (Estructura Metálica) | 100 - 150 metros lineales / jornada | Varía según la accesibilidad (trabajo en altura) y limpieza previa de las uniones. |
| Inspección Visual (Tubería) | 30 - 50 juntas (diámetro 6"-8") / jornada | Depende de la dispersión de las juntas en la planta o ducto. |
| Ultrasonido (Juntas a Tope) | 15 - 20 juntas / jornada | Proceso lento que requiere limpieza superficial rigurosa y barrido detallado. |
| Consumo Líquidos Penetrantes | 1 Kit (3 latas) por cada 10 - 12 m de soldadura | El rendimiento baja en superficies muy rugosas o porosas que absorben más penetrante. |
| Consumo Acoplante Ultrasónico | 1 Galón por cada 2-3 semanas de trabajo continuo | Insumo económico pero indispensable; su falta detiene la inspección. |
| Redacción de Reporte | 1 hora de gabinete por cada 4-5 horas de campo | La digitalización reduce este tiempo, pero el análisis de datos complejos (UT) lo mantiene alto. |
Análisis de Precio Unitario (APU) - Ejemplo Detallado
A continuación, se presenta un desglose analítico para la elaboración de 1 Reporte de Inspección por Ultrasonido (Lote de 20 juntas), considerando precios de mercado proyectados para la zona industrial del Bajío/Centro de México en 2025.
Base de Cálculo:
Unidad: 1 Servicio (Jornada de inspección + Informe).
Personal: 1 Inspector Nivel II (UT) + 1 Ayudante.
Moneda: Pesos Mexicanos (MXN).
| Concepto | Unidad | Cantidad | Costo Unitario (MXN) | Importe (MXN) |
| A. MATERIALES (CONSUMIBLES) | ||||
| Gel Acoplante Ultrasónico (proporcional) | Litro | 0.50 | $180.00 | $90.00 |
| Estopa y Solventes de limpieza | Lote | 1.00 | $120.00 | $120.00 |
| Marcadores de Metal y Papelería Campo | Lote | 1.00 | $80.00 | $80.00 |
| Baterías o Energía (Generador portátil) | Lote | 1.00 | $150.00 | $150.00 |
| Subtotal Materiales | $440.00 | |||
| B. MANO DE OBRA | ||||
| Inspector Nivel II Ultrasonido (Salario Real) | Jornada | 1.00 | $3,500.00 | $3,500.00 |
| Ayudante General (Limpieza/Apoyo) | Jornada | 1.00 | $900.00 | $900.00 |
| Ingeniero Senior (Revisión y Firma Reporte) | Hora | 1.50 | $600.00 | $900.00 |
| Subtotal Mano de Obra | $5,300.00 | |||
| C. HERRAMIENTA Y EQUIPO | ||||
| Depreciación Detector de Fallas UT (Equipo $150k) | Jornada | 1.00 | $800.00 | $800.00 |
| Depreciación Transductores y Cables | Jornada | 1.00 | $200.00 | $200.00 |
| Equipo de Cómputo y Software | Jornada | 1.00 | $150.00 | $150.00 |
| Herramienta Menor (3% de M.O.) | % | 0.03 | $5,300.00 | $159.00 |
| Subtotal Herramienta y Equipo | $1,309.00 | |||
| COSTO DIRECTO (A+B+C) | $7,049.00 | |||
| Indirectos de Operación y Oficina (25%) | % | 0.25 | $7,049.00 | $1,762.25 |
| Financiamiento (2%) | % | 0.02 | $8,811.25 | $176.23 |
| Utilidad Esperada (20%) | % | 0.20 | $8,987.48 | $1,797.50 |
| PRECIO UNITARIO TOTAL (Sin IVA) | $10,784.98 |
Interpretación del APU: El costo real para el cliente final por un día de servicio técnico especializado de ultrasonido oscila alrededor de los $10,800 MXN. Este precio refleja no solo el tiempo en sitio, sino la amortización de equipos costosos y la alta especialización del personal certificado requerida para firmar un reporte legalmente válido.
Normativa, Permisos y Seguridad: Construye con Confianza
La validez de un reporte de soldadura descansa completamente sobre su apego al marco legal y normativo. En México, esto implica una navegación cuidadosa entre regulaciones laborales locales y estándares técnicos internacionales adoptados por la industria.
Normas Oficiales Mexicanas (NOM) y Estándares Internacionales
Para que un reporte tenga peso ante una auditoría o peritaje, debe citar explícitamente las normas bajo las cuales se realizó la inspección.
NOM-027-STPS-2008: Esta Norma Oficial Mexicana es obligatoria en todo el territorio nacional.
Regula las condiciones de seguridad e higiene en actividades de soldadura y corte. Aunque es una norma de seguridad laboral, el reporte de soldadura a menudo incluye observaciones sobre el cumplimiento de esta norma (ej. uso de mamparas, ventilación), ya que condiciones inseguras suelen derivar en soldaduras defectuosas (porosidad por corrientes de aire). AWS D1.1 / D1.1M (Structural Welding Code – Steel): Es el estándar técnico predominante en México para estructuras de acero al carbono (edificios, naves, puentes). El Reglamento de Construcciones de la CDMX y la mayoría de las especificaciones de obra pública (CFE, SCT) hacen referencia directa a este código.
El reporte debe indicar: "Inspección realizada conforme a Criterios de Aceptación AWS D1.1, Ciclo Estático/Dinámico". ASME Sección V y IX: Utilizados principalmente en el sector industrial para recipientes a presión y tuberías (Power Piping). La Sección V detalla cómo hacer la prueba no destructiva, y el reporte debe demostrar apego a estos artículos.
¿Necesito un Permiso de Construcción?
El reporte de soldadura por sí mismo no es un permiso, sino un prerrequisito indispensable para la gestión de licencias y terminaciones de obra.
El Rol del DRO y Corresponsables: En la Ciudad de México y grandes urbes, la figura del Director Responsable de Obra (DRO) y el Corresponsable en Seguridad Estructural (CSE) son la autoridad máxima en la obra.
Ellos no firmarán la manifestación de terminación de obra ni el Visto Bueno de Seguridad y Operación si el libro de bitácora no contiene los reportes de laboratorio que certifiquen las soldaduras críticas. Consecuencias Legales: La falta de estos reportes impide la obtención de la Licencia de Funcionamiento o Uso de Suelo. En caso de siniestro (sismo), la ausencia de trazabilidad documental transfiere la responsabilidad penal (negligencia criminal) directamente al constructor y al propietario del inmueble.
Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)
La elaboración del reporte implica riesgos físicos para el inspector, quien debe transitar por zonas de construcción activa.
Protección Visual: Lentes de seguridad con protección lateral y filtro UV. Incluso si no se está soldando, la exposición accidental al arco eléctrico ("flamazo") de soldadores cercanos puede causar daños retinianos irreversibles.
Protección Respiratoria: Respiradores de media cara con filtros para humos metálicos (P100), esenciales cuando se inspecciona en tiempo real durante la aplicación de soldadura.
Ropa de Trabajo: Ropa de algodón 100% o tratada retardante al fuego. Las fibras sintéticas están prohibidas ya que pueden fundirse y adherirse a la piel ante la proyección de chispas.
Trabajo en Alturas: Arnés de cuerpo completo y líneas de vida, dado que gran parte de la inspección de estructuras se realiza en niveles elevados o sobre andamios.
Costos Promedio para diferentes regiones de México
La geografía económica de México influye notablemente en los costos de los servicios de inspección y generación de reportes. Factores como la concentración industrial, la disponibilidad de técnicos certificados y los costos logísticos crean disparidades regionales para 2025.
| Concepto | Unidad | Norte (Monterrey / Tijuana) | Centro / Bajío (CDMX / Qro) | Sur / Sureste (Mérida / Villahermosa) | Notas Relevantes |
| Jornada Inspector Visual (CWI) | Día (8-10 hrs) | $6,000 - $8,000 | $4,500 - $6,000 | $5,500 - $7,000 | El Norte tiene tarifas más altas influenciadas por el mercado estadounidense y la industria aeroespacial. |
| Jornada Ultrasonido (Nivel II) | Día | $9,000 - $12,000 | $8,000 - $10,000 | $9,000 - $11,500 | En el Sur, las tarifas se elevan por la demanda del sector petrolero (Offshore/Onshore) que exige certificaciones rigurosas. |
| Prueba Líquidos Penetrantes | Metro Lineal | $350 - $500 | $250 - $400 | $300 - $450 | Precios varían según volumen. El Bajío es muy competitivo debido a la alta oferta de laboratorios locales. |
| Movilización / Viáticos | Evento | Variable | Variable | +20% a 30% | El Sur suele implicar mayores costos logísticos por distancias y accesibilidad a obras remotas (Tren Maya, Refinerías). |
| Reporte Documental (Gabinete) | Por Reporte | Incluido en servicio | Incluido en servicio | A veces se cobra aparte ($1,500+) | En proyectos petroleros del sur, la exigencia documental es mayor, a veces cobrándose la elaboración del dossier por separado. |
Nota de Proyección 2025: Estos costos son estimaciones basadas en la inflación del sector construcción y el aumento de los salarios profesionales. Se recomienda solicitar cotizaciones actualizadas, ya que la fluctuación del tipo de cambio afecta directamente el costo de equipos y consumibles importados.
Usos Comunes en la Construcción
La aplicabilidad del reporte de soldadura se extiende a múltiples sectores, siendo crítico en aquellos donde la falla estructural conlleva riesgos catastróficos.
Edificación Vertical y Rascacielos
En la construcción de torres de oficinas y departamentos (común en CDMX, Monterrey, Guadalajara), el reporte valida las conexiones momento-resistentes (columna-trabe). Estas uniones son las encargadas de disipar la energía sísmica. Un reporte de ultrasonido que garantice la penetración completa en estas juntas es un requisito sine qua non para la estabilidad del edificio.
Naves Industriales y Centros de Distribución
Con el auge del nearshoring en 2025, la construcción de naves industriales se ha disparado. Aquí, los reportes se enfocan en la rapidez y volumen, validando kilómetros de soldadura de filete en armaduras de cubierta y joists. El reporte asegura que la nave resistirá cargas de viento (succión) y el peso de instalaciones colgantes, protegiendo la maquinaria y el inventario en su interior.
Infraestructura Energética y Tuberías (Ductos)
En el sector Oil & Gas y generación de energía, los reportes de soldadura (frecuentemente radiográficos) son vitales para asegurar la hermeticidad de las tuberías que transportan hidrocarburos o vapor a alta presión. Una falla aquí no solo es un problema estructural, sino un desastre ambiental y de seguridad industrial potencial.
Errores Frecuentes y Cómo Evitarlos
La elaboración defectuosa de un reporte puede tener consecuencias tan graves como la mala ejecución de la soldadura misma.
Falta de Trazabilidad (El "Reporte Fantasma"): Un error clásico es entregar reportes que dicen "Junta Aceptada" sin especificar cuál junta. Si el plano tiene 500 juntas, el reporte es inútil.
Solución: Implementar un sistema de mapeo riguroso. Cada reporte debe ir acompañado de un croquis isométrico o referencia a ejes (ej. "Columna C-5, Nivel 2, Empalme Superior") que vincule inequívocamente el dato con la realidad física.
Uso de Criterios de Aceptación Incorrectos: Evaluar una estructura de puente (Cargas Dinámicas - AWS D1.5) con criterios de edificio estático (AWS D1.1). Esto puede llevar a aceptar defectos que bajo carga de fatiga se convertirán en grietas.
Solución: El inspector debe verificar con el calculista estructural antes de iniciar cuál es el código de diseño aplicable y reflejarlo en el encabezado del reporte.
Omisión de Datos del Procedimiento (WPS): No indicar bajo qué procedimiento se soldó.
Solución: Campos obligatorios en el formato del reporte para "WPS No.", "Material Base" y "Material de Aporte". Esto confirma que la soldadura inspeccionada corresponde a la ingeniería aprobada.
Checklist de Control de Calidad
Para asegurar que el reporte de soldadura que recibes o generas cumpla con los estándares de 2025, verifica los siguientes puntos críticos:
[ ] Datos Generales: ¿Incluye fecha, nombre del proyecto, ubicación, cliente y número de reporte consecutivo?
[ ] Referencia Normativa: ¿Cita claramente el código de inspección (ej. AWS D1.1:2020) y el criterio de aceptación utilizado?
[ ] Identificación del Personal: ¿Aparece el nombre completo, firma y número de certificación (CWI/Nivel II) del inspector y del supervisor que valida?
[ ] Trazabilidad: ¿Están identificadas las juntas inspeccionadas con referencia a planos constructivos o croquis adjuntos?
[ ] Equipos y Calibración: ¿Se listan los equipos utilizados (marca, modelo, serie) y se anexa copia de sus certificados de calibración vigentes?
[ ] Resultados Detallados: ¿Describe los hallazgos (ubicación, tipo, tamaño de discontinuidades) o solo dice "Aceptado/Rechazado"? (Lo correcto es detallar).
[ ] Material Fotográfico: ¿Incluye un anexo fotográfico claro que evidencie la inspección y los hallazgos marcados en sitio?
Mantenimiento y Vida Útil: Protege tu Inversión
Plan de Mantenimiento Preventivo (Del Documento)
El reporte de soldadura es un activo de información. El papel térmico o las impresiones de mala calidad se degradan en el ambiente de obra.
Digitalización Inmediata: Escanear todos los reportes firmados al momento de su recepción.
Respaldo en Nube: Almacenar los archivos en servidores seguros (nube) con acceso restringido.
Bitácora Física: Mantener una carpeta "Master" en la oficina central, lejos de la humedad y polvo de la obra, organizada cronológicamente.
Durabilidad y Vida Útil Esperada en México
Validez Legal: En México, la responsabilidad civil por vicios ocultos puede extenderse hasta 10 años. Por tanto, la vida útil del archivo documental debe ser de al menos una década para fines de protección legal.
Certificaciones: Las certificaciones de los inspectores (CWI, SNT-TC-1A) tienen vigencia (generalmente 3 o 5 años). Un reporte es válido solo si la certificación del inspector estaba vigente en la fecha de la inspección, independientemente de si caduca después.
Sostenibilidad e Impacto Ambiental
La tendencia Paperless (cero papel) en 2025 no es solo ecológica, sino práctica. El uso de reportes nativos digitales (generados en tablet y firmados electrónicamente) reduce el consumo de papel, tóner y espacio de almacenamiento físico. Además, una inspección eficiente reduce el índice de reparaciones, lo que ahorra energía eléctrica, gases industriales y material de aporte, disminuyendo la huella de carbono total del proyecto.
Preguntas Frecuentes (FAQ)
¿Qué es un reporte de soldadura y por qué es obligatorio en México?
Es un documento técnico certificado que valida la calidad de las uniones soldadas en una estructura. En México, es obligatorio por el Reglamento de Construcciones (especialmente en zonas sísmicas) para garantizar la seguridad estructural y liberar la responsabilidad legal del constructor ante fallas.
¿Cuál es el costo de un reporte de soldadura en 2025?
El costo varía según el método. Un reporte visual puede costar entre $4,500 y $6,000 MXN por jornada técnica, mientras que pruebas especializadas como ultrasonido se cotizan por junta (aprox. $800 - $1,200 MXN c/u) o por día ($8,000 - $11,000 MXN), dependiendo de la región y volumen.
¿Quién puede firmar válidamente un reporte de soldadura?
Solo personal certificado. Generalmente, un Inspector de Soldadura Certificado (CWI) por la AWS o un técnico Nivel II calificado bajo la práctica ASNT SNT-TC-1A. Ingenieros sin esta certificación específica no tienen la autoridad técnica reconocida para avalar ensayos no destructivos.
¿Sirve un reporte visual para estructuras críticas?
No por sí solo. Para uniones de penetración completa (CJP) en elementos estructurales primarios (columnas, trabes principales), la normativa exige ensayos volumétricos (Ultrasonido o Radiografía) además de la inspección visual.
¿Qué pasa si la obra no tiene reportes de soldadura?
El Director Responsable de Obra (DRO) puede negarse a firmar la terminación de obra. Esto impide obtener permisos de ocupación. Regularizarlo después implica costos enormes (retirar acabados, contratar dictámenes estructurales, reforzar).
¿Cómo sé si un reporte de soldadura es falso?
Verifica el número de certificación del inspector en el sitio web de la AWS o solicita las credenciales vigentes (ASNT). Revisa que las firmas sean originales y que los datos de calibración de los equipos coincidan con los certificados anexos. La falta de trazabilidad clara es una señal de alerta.
¿Es necesario inspeccionar el 100% de las soldaduras?
Depende del diseño y el código. Usualmente, las soldaduras críticas a tope se inspeccionan al 100% (Visual y UT). Las soldaduras de filete secundarias pueden inspeccionarse por muestreo (ej. 10% o 25%) si el proyecto lo permite, pero la inspección visual siempre se recomienda al 100%.
Videos Relacionados y Útiles
Para complementar la información técnica, hemos seleccionado videos relevantes que ilustran los procesos descritos.
Prueba de Líquidos Penetrantes (Grupo Infra)
Tutorial detallado de Grupo Infra México sobre la aplicación correcta del kit de líquidos penetrantes para detección de fallas superficiales.
Cálculo para Inspección por Ultrasonido
Explicación técnica sobre la trigonometría y cálculos necesarios para ubicar defectos internos usando haz angular en soldadura.

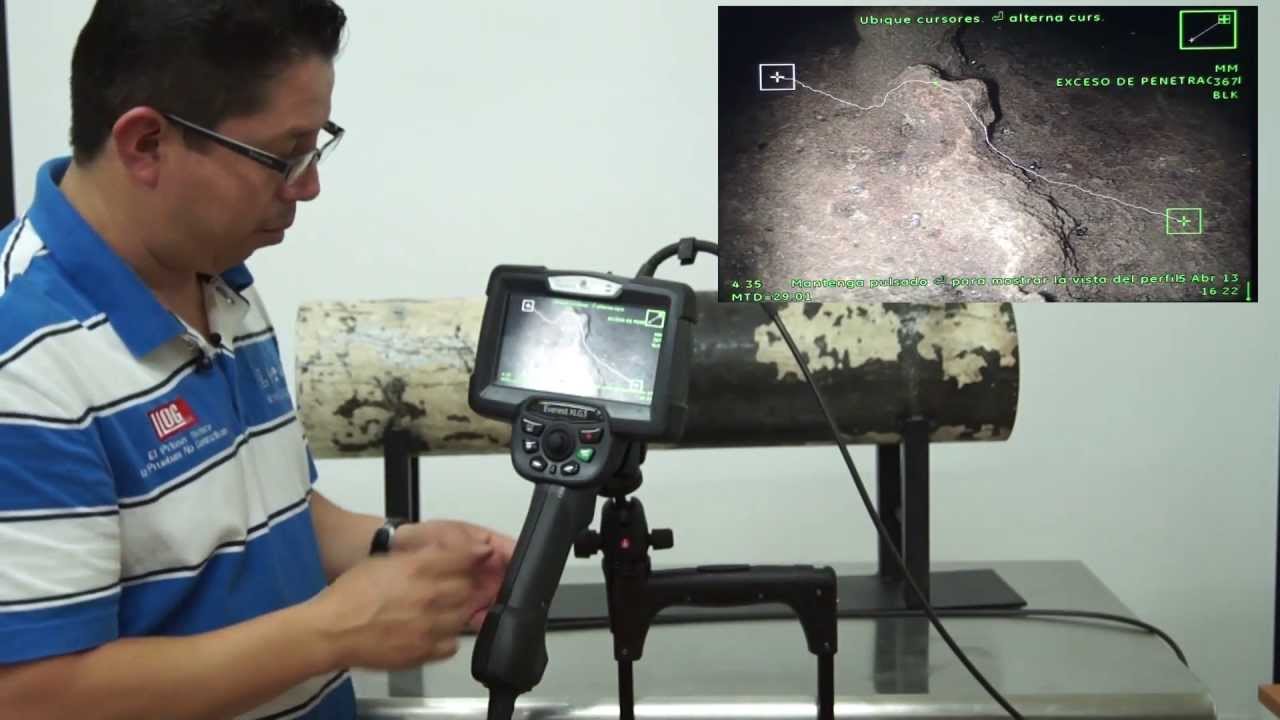

Inspección Visual con Videoscopio
Demostración del uso de tecnología de inspección visual remota (RVI) para evaluar soldaduras en accesos difíciles y documentar reportes.
Conclusión
El reporte de soldadura trasciende su naturaleza de simple trámite administrativo para convertirse en el pilar fundamental de la certeza técnica y jurídica en la industria de la construcción. En un entorno tan exigente como el mexicano, marcado por retos sísmicos y una normativa en constante evolución hacia 2025, la capacidad de documentar, trazar y validar la integridad de cada unión metálica es lo que distingue a las obras profesionales de las improvisadas.
A lo largo de esta guía, hemos comprobado que la inversión en inspección certificada y reportes detallados es mínima comparada con el costo de una falla estructural o una demanda legal. Ya sea mediante la rapidez de la inspección visual o la profundidad tecnológica del ultrasonido, el objetivo es único: garantizar que las estructuras que erigimos hoy sean seguras, duraderas y cumplan con la promesa de calidad que la ingeniería mexicana exige. No escatime en este documento; en él reside la reputación de su empresa y la seguridad de los usuarios finales.
Glosario de Términos
AWS (American Welding Society): Organización internacional que desarrolla los códigos y estándares de soldadura más utilizados en la construcción (ej. AWS D1.1).
CWI (Certified Welding Inspector): Inspector de Soldadura Certificado. Credencial otorgada por la AWS que valida la competencia técnica para inspeccionar soldaduras.
DRO (Director Responsable de Obra): Profesional auxiliar de la administración pública en México, responsable de asegurar que la obra cumple con el reglamento de construcciones.
WPS (Welding Procedure Specification): Especificación del Procedimiento de Soldadura. Documento que detalla las variables aprobadas para realizar una soldadura específica.
Discontinuidad: Cualquier interrupción en la estructura uniforme del material. No es necesariamente un defecto, a menos que exceda los límites de aceptación.
Defecto: Una discontinuidad que, por su tamaño, forma o ubicación, es inaceptable según la norma y debe ser reparada.
APU (Análisis de Precio Unitario): Modelo matemático de costos que desglosa el valor de una unidad de trabajo en materiales, mano de obra y equipo.
