El Giro de la Eficiencia: La Guía Definitiva del Volteador Industrial de 90°

En el corazón de la industria pesada mexicana, donde una maniobra equivocada puede costar millones en producto dañado o, peor aún, la seguridad del personal, existe una máquina diseñada para un solo propósito: realizar el giro perfecto. Este equipo es el volteador de 90°, también conocido en el sector como inversor de carga, "upender" o "tipper". Se trata de una pieza de maquinaria pesada, accionada por un sistema hidráulico o electromecánico, diseñada específicamente para tomar una carga masiva y voluminosa —como una bobina de acero, un pesado molde de inyección o una tarima completa— y rotarla exactamente 90 grados de una forma completamente controlada y segura.

Este equipo representa "el giro de la eficiencia y la seguridad", una solución de ingeniería crucial en la logística y la industria manufacturera de México. Su función principal es transformar una maniobra inherentemente peligrosa y lenta en un proceso automatizado, predecible y rápido. Al hacerlo, previene daños catastróficos al producto y, de manera fundamental, elimina el riesgo de accidentes graves para el personal. Es importante aclarar que este "inversor de carga" es un equipo mecánico y no debe confundirse con un "inversor de corriente" eléctrico, que es un dispositivo completamente diferente utilizado para convertir electricidad de corriente directa a alterna. Esta guía completa explorará en detalle los diferentes tipos de volteadores, su proceso de operación, las normativas de seguridad aplicables en México y, por supuesto, un análisis del precio del volteador de 90 grados industrial proyectado para 2025.

Opciones y Alternativas: Métodos para Rotar Cargas Pesadas

Antes de la adopción de equipos especializados, la industria dependía de métodos que, aunque funcionales, presentaban serios inconvenientes en términos de seguridad, eficiencia y precisión. Comprender estas alternativas es clave para valorar la inversión en un volteador dedicado.

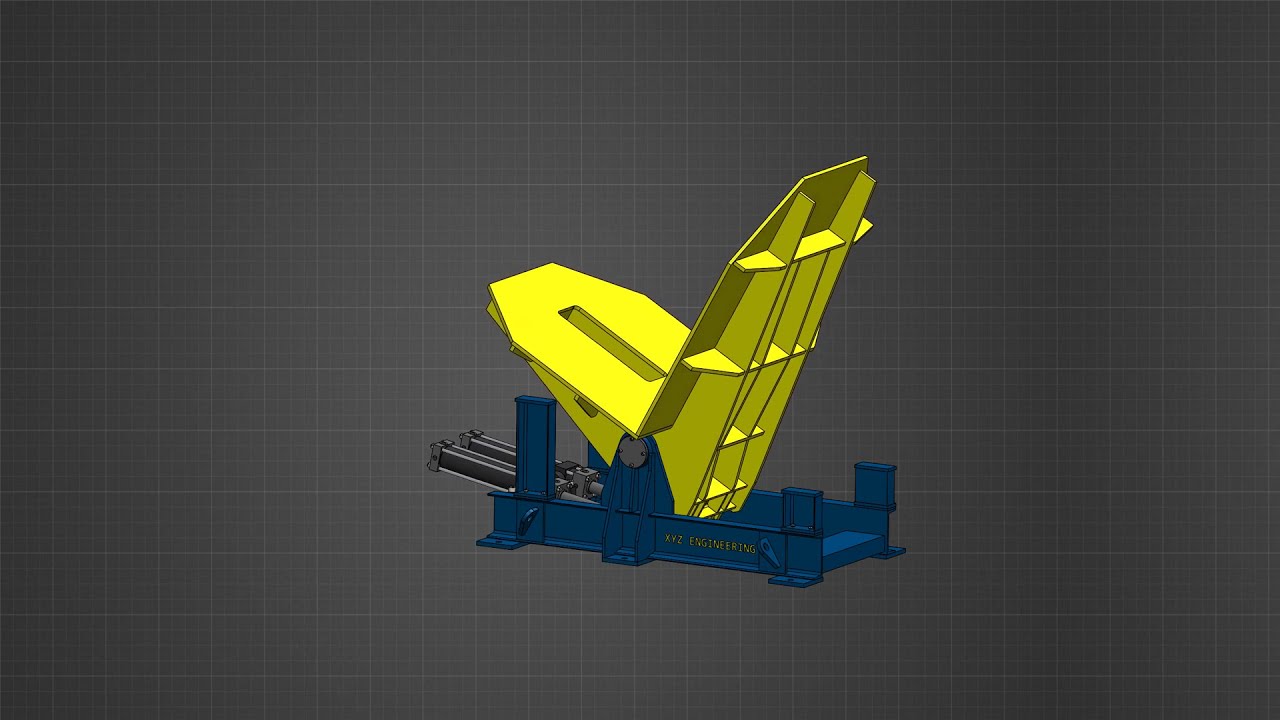

Volteador Hidráulico de 90° (Estacionario): Para Cargas Fijas y Pesadas

El volteador hidráulico estacionario es la solución por excelencia para puntos fijos en una línea de producción o en áreas de mantenimiento de moldes. Su sistema, basado en cilindros hidráulicos de alto rendimiento, proporciona una fuerza inmensa y un control de movimiento excepcionalmente suave y preciso. Esta característica es vital al manipular cargas de valor elevado o de gran masa, como moldes de inyección de varias toneladas o paneles prefabricados de hormigón, donde un movimiento brusco podría causar daños irreparables. Al estar anclado al suelo, ofrece una estabilidad máxima, convirtiéndolo en la opción más segura para las aplicaciones más exigentes.

Volteador Mecánico (con grúa): Para Cargas de Diversas Geometrías

A menudo denominados "posicionadores helicoidales", los volteadores mecánicos ofrecen una mayor flexibilidad operativa. En lugar de ser una unidad fija, están diseñados para ser utilizados en conjunto con una grúa viajera. La grúa levanta el volteador (con la carga ya asegurada en él) y lo posiciona donde sea necesario. El giro de 90 grados se logra mediante un motor eléctrico acoplado a un reductor de engranajes, lo que garantiza un ciclo de rotación controlado y sin tirones. Son ideales para talleres o plantas donde las cargas deben ser rotadas en diferentes puntos y no en una estación de trabajo única.

Maniobra Manual con Montacargas y Eslingas: El Método Lento y de Alto Riesco

Esta es la alternativa tradicional y, con diferencia, la más peligrosa. Consiste en utilizar un montacargas, a menudo en combinación con eslingas, cadenas y la pericia (e improvisación) del operador, para intentar voltear una carga. Esta práctica expone a la operación a riesgos críticos. Los montacargas están diseñados para levantar cargas verticalmente, no para soportar las fuerzas laterales y el drástico desplazamiento del centro de gravedad que ocurre durante una rotación. Las volcaduras de montacargas son una de las principales causas de fatalidades en entornos industriales. Además, existe un alto riesgo de que la carga resbale de las horquillas o las eslingas, cayendo sin control y provocando aplastamiento a cualquier trabajador cercano.

Tabla Comparativa de Costos, Nivel de Seguridad, Velocidad de Operación y Capacidad de Carga

La siguiente tabla resume las diferencias fundamentales entre un equipo de ingeniería diseñado para la tarea y el método improvisado, ayudando a justificar la inversión desde una perspectiva de negocio y seguridad.

Proceso de Operación de un Volteador de 90° (Ej. Volteador de Bobinas)

La operación de un volteador industrial, aunque potente, es un proceso logístico diseñado para ser metódico y seguro. A continuación, se desglosa el procedimiento estándar, tomando como ejemplo el volteo de una bobina de acero.

Paso 1: Inspección de Seguridad del Equipo (Hidráulica, Estructura)

Antes de iniciar cualquier operación, el operador debe realizar una inspección pre-turno, en cumplimiento con la NOM-006-STPS-2014. Esto incluye una revisión visual de mangueras hidráulicas para detectar fugas o grietas , una inspección de la integridad estructural del equipo (soldaduras, pernos de anclaje) y la confirmación de que los sistemas de seguridad, como el botón de paro de emergencia y los sensores de movimiento, están operativos.

Paso 2: Carga Segura de la Pieza (con montacargas o grúa)

Utilizando un montacargas de capacidad adecuada o una grúa viajera, la bobina de acero se aproxima al volteador. Con movimientos lentos y controlados, se deposita la bobina sobre la plataforma del equipo, que a menudo tiene una forma de "cuna" o "V" para centrar y estabilizar cargas cilíndricas. La comunicación clara entre el operador del volteador y el del equipo de carga es fundamental.

Paso 3: Aseguramiento de la Carga en el Volteador

Una vez que la bobina está correctamente posicionada, se activan los mecanismos de sujeción. Estos pueden ser prensas hidráulicas o topes mecánicos que se ajustan firmemente contra la carga, inmovilizándola por completo contra la plataforma y la pared vertical del volteador. Este paso es crucial para evitar cualquier deslizamiento o desplazamiento durante el ciclo de rotación.

Paso 4: El Paso Crítico: Operación de Volteo (Giro de 90°)

Con el área de maniobra completamente despejada de personal, el operador acciona el ciclo desde el panel de control o la botonera. El sistema de accionamiento (hidráulico o mecánico) inicia la rotación de la plataforma. El movimiento es deliberadamente suave y constante, gracias a componentes como reductores de velocidad y válvulas de control de flujo, lo que protege la carga y el equipo de esfuerzos dinámicos. El ciclo se detiene automáticamente al alcanzar los 90 grados.

Paso 5: Desaseguramiento de la Carga

Una vez que el volteo ha concluido y la plataforma está completamente detenida en su nueva posición, el operador procede a retraer los sistemas de sujeción, liberando la bobina.

Paso 6: Retiro de la Pieza en su Nueva Orientación

Finalmente, con la bobina ahora orientada verticalmente (eje horizontal), un montacargas equipado con un aditamento especial (espolón o ram) o una grúa con pinzas para bobinas se acerca y retira la carga de forma segura del volteador. La pieza está lista para ser transportada a la siguiente fase del proceso productivo.

Listado de Componentes y Equipo Auxiliar

Para comprender a fondo un volteador industrial, es útil conocer sus partes fundamentales. La siguiente tabla desglosa los componentes clave y su función dentro del sistema.

Ficha Técnica: Especificaciones Clave de un Volteador Industrial

Al evaluar un volteador para su adquisición, ciertos parámetros técnicos son determinantes. Esta ficha técnica resume los valores más importantes y su relevancia en la operación.

Análisis de Precio Unitario (APU) - Costo por Maniobra (Conceptual)

Si bien el precio de un volteador industrial representa una inversión de capital significativa, su verdadero valor se comprende mejor al analizar el costo por cada operación que realiza a lo largo de su vida útil. A continuación, se presenta un Análisis de Precio Unitario (APU) conceptual para ilustrar el costo aproximado de una sola maniobra.

Ejemplo: Volteo de un molde de 10 toneladas utilizando un volteador hidráulico y una grúa viajera.

Nota Importante: Este es un ejercicio conceptual. Los costos reales varían enormemente según la región, el proveedor, los salarios y las tarifas eléctricas. Los salarios se basan en promedios nacionales para 2024, proyectados a 2025. El costo horario del equipo se basa en una depreciación lineal a 15 años.

Este análisis demuestra que, una vez amortizada la inversión inicial, el costo por cada giro seguro y eficiente es marginal. Este costo es drásticamente inferior al riesgo financiero que representa un solo accidente: el daño a un molde de un millón de pesos o, peor aún, una incapacidad laboral permanente.

Normativa, Permisos y Seguridad: Construye con Confianza

La operación de maquinaria pesada en México está estrictamente regulada para proteger la integridad de los trabajadores. Ignorar estas normativas no solo es ilegal, sino que expone a la empresa a riesgos inaceptables.

NOM-006-STPS-2014: Manejo y Almacenamiento de Materiales

Esta Norma Oficial Mexicana es de cumplimiento obligatorio para todos los centros de trabajo en el país donde se manejen materiales mediante el uso de maquinaria. La NOM-006-STPS-2014 establece las condiciones de seguridad que deben seguirse para operar equipos como volteadores, grúas y montacargas. Sus puntos clave exigen que el patrón:

• Proporcione equipos seguros y en buen estado.

• Capacite y autorice formalmente a los operadores.

• Establezca y difunda procedimientos de trabajo seguros.

• Supervise las maniobras y dote a los trabajadores del Equipo de Protección Personal (EPP) adecuado.

¿Necesito un Permiso de Construcción para Instalar un Volteador?

La respuesta es un rotundo sí, para cualquier volteador estacionario que requiera anclaje al piso. La instalación de maquinaria pesada que necesita una cimentación especial se considera una obra de construcción y, por lo tanto, requiere una licencia de construcción emitida por la autoridad municipal correspondiente. Este proceso exige la presentación de una memoria de cálculo estructural, firmada por un Director Responsable de Obra (DRO) o un perito calificado, que garantice que la losa de concreto puede soportar no solo el peso estático del equipo y la carga máxima, sino también las fuerzas dinámicas generadas durante el ciclo de volteo.

Seguridad Crítica en Maniobras de Izaje (EPP)

El riesgo principal en cualquier maniobra con cargas pesadas es el aplastamiento por caída de la carga o falla del equipo. Para mitigar los peligros para el personal involucrado, el uso del siguiente Equipo de Protección Personal (EPP) es indispensable y obligatorio:

• Casco de seguridad (Clase E si hay riesgo eléctrico).

• Botas de seguridad con casquillo de acero o composite.

• Guantes de carnaza o de alto agarre para el manejo de controles y eslingas.

• Gafas de seguridad para proteger contra cualquier partícula proyectada.

Costos Promedio de Volteadores Industriales en México (2025)

Determinar el precio de un volteador de 90 grados industrial requiere una cotización directa con fabricantes o distribuidores, ya que son equipos especializados. Sin embargo, es posible ofrecer una estimación de los rangos de precios de adquisición para el mercado mexicano.

Advertencia Crítica: La siguiente tabla presenta una estimación o proyección para 2025. Los precios están expresados en Pesos Mexicanos (MXN) y son aproximados. Están sujetos a fluctuaciones por el tipo de cambio (muchos componentes son importados), la inflación, el proveedor específico, los costos de logística y variaciones regionales significativas dentro de México.

Usos Comunes del Volteador de 90°

La versatilidad del volteador de 90 grados le permite ser una pieza clave en diversas industrias. Sus aplicaciones más frecuentes se centran en el manejo de objetos que son difíciles, peligrosos o imposibles de reorientar manualmente.

Volteo de Bobinas de Acero o Papel (de horizontal a vertical)

Esta es quizás la aplicación más extendida. Las bobinas de acero, aluminio o papel suelen transportarse y almacenarse con su eje en posición horizontal. Sin embargo, para alimentar las líneas de producción (prensas, cortadoras), a menudo necesitan ser colocadas con el eje en vertical. El volteador de bobinas 90 grados realiza esta transición de manera rápida y segura, evitando dañar los bordes de la bobina, lo cual es crítico para la calidad del producto final.

Volteo de Moldes de Inyección de Plástico o Fundición

En la industria automotriz, de electrodomésticos y de manufactura en general, los moldes de inyección son herramientas masivas y extremadamente costosas. Para realizar mantenimiento, limpieza, reparaciones o cambios de configuración, es necesario abrir el molde y trabajar en sus dos mitades. Un volteador de moldes permite girar una de las mitades 90 grados de forma segura, dando acceso completo a los técnicos sin necesidad de peligrosas maniobras con grúas y cadenas.

Giro de Piezas Maquinadas de Gran Tamaño

En la metalmecánica pesada, piezas de gran tamaño como bloques de motor, carcasas de turbinas o componentes estructurales, a menudo requieren ser maquinadas en diferentes caras. Un volteador industrial permite girar estas piezas con precisión para presentarlas a la maquinaria CNC desde el ángulo correcto, optimizando el proceso y evitando múltiples montajes y desmontajes.

Volteo de Tarimas (Pallets) para cambio o inspección

En centros de distribución y en la industria alimentaria, a veces es necesario reemplazar una tarima dañada en la base de una pila de productos sin descargar toda la mercancía. Un volteador para tarimas especializado sujeta la carga completa, la gira 180 grados (en dos ciclos de 90), permite reemplazar la tarima defectuosa y luego la regresa a su posición original. Esto ahorra una cantidad inmensa de tiempo y trabajo manual.

Errores Frecuentes en la Operación y Cómo Evitarlos

La robustez de un volteador industrial puede generar una falsa sensación de invencibilidad. Sin embargo, como toda maquinaria pesada, un error de operación puede tener consecuencias graves. Estos son los errores más comunes y cómo prevenirlos.

El Error Crítico: Exceder la Capacidad de Carga Nominal del Equipo

Cada volteador tiene una placa de especificaciones que indica su capacidad máxima de carga. Intentar voltear una pieza que excede este límite es la receta para un desastre. La sobrecarga puede causar una falla estructural catastrófica del chasis, el colapso del sistema hidráulico o la quema del motor eléctrico. La única prevención es conocer el peso exacto de cada carga y nunca, bajo ninguna circunstancia, exceder la capacidad nominal del equipo.

Carga Mal Centrada o Mal Sujeta

Colocar la carga fuera del centro de la plataforma crea un desequilibrio de fuerzas durante la rotación. Esto somete a la estructura y al sistema de accionamiento a un estrés para el cual no fueron diseñados, pudiendo causar una volcadura del equipo o daños permanentes en los rodamientos y engranajes. De igual manera, no activar o verificar los sistemas de sujeción puede permitir que la carga se deslice y caiga a mitad del ciclo. La solución es seguir siempre el procedimiento de carga, asegurando un centrado y una sujeción adecuados.

Operar el Equipo con Fugas Hidráulicas

Una fuga de aceite hidráulico, por pequeña que parezca, es una señal de alerta crítica. Indica una pérdida de integridad en el sistema, ya sea una manguera a punto de reventar, un sello desgastado o una conexión floja. Continuar operando el equipo puede llevar a una pérdida súbita de presión, lo que resultaría en la caída incontrolada de la plataforma y la carga. Ante cualquier fuga, el equipo debe ser puesto fuera de servicio inmediatamente hasta que sea reparado por personal calificado.

Permitir Personal en el Radio de Giro Durante la Maniobra

El área que abarca el movimiento de la plataforma y la carga durante el ciclo de volteo es una zona de exclusión total. Ninguna persona debe estar dentro de este perímetro una vez que se inicia la operación. La prevención es simple pero vital: delimitar físicamente el área de operación (con pintura en el suelo o barreras físicas) y confirmar visualmente que la zona está despejada antes de presionar el botón de inicio.

Checklist de Inspección Diaria del Operador

Una rutina de inspección diaria es la primera línea de defensa para garantizar una operación segura y prolongar la vida útil del equipo. Este checklist debe ser completado por el operador antes de iniciar su turno.

• Antes de Operar:

  • ¿Están las mangueras hidráulicas libres de fugas, grietas o ampollas?

  • ¿Se observa la integridad de las soldaduras en puntos de carga y uniones críticas de la estructura?

  • ¿Están los pernos de anclaje al piso firmes y sin signos de aflojamiento?

  • ¿El nivel de aceite hidráulico en el depósito es el correcto?

• Durante el Primer Ciclo (en vacío):

  • ¿Responden de manera inmediata y correcta los controles (arranque, paro, emergencia)?

  • ¿El movimiento de la plataforma es suave, sin tirones ni ruidos metálicos anormales (golpeteos, rechinidos)?

• Seguridad General:

  • ¿Funcionan correctamente las alarmas sonoras y/o las luces estroboscópicas que indican que el equipo está en movimiento?

  • ¿Está el área de maniobra completamente despejada de obstáculos, herramientas o personal?

Mantenimiento y Vida Útil: Protege tu Inversión

Un volteador de 90 grados es un activo industrial robusto, diseñado para operar durante miles de ciclos en entornos exigentes. Su longevidad y fiabilidad dependen directamente de un plan de mantenimiento preventivo bien ejecutado.

Plan de Mantenimiento Preventivo

Un programa de mantenimiento eficaz protege la inversión y garantiza la seguridad. Se puede estructurar de la siguiente manera:

• Diario (realizado por el operador): Completar el checklist de inspección diaria. Limpiar cualquier derrame de aceite o suciedad del equipo.

• Semanal (realizado por personal de mantenimiento): Engrasar todos los puntos de giro, rodamientos y chumaceras según las especificaciones del manual del fabricante. Revisar la tensión y lubricación de las cadenas de transmisión (en modelos mecánicos).

• Anual (realizado por técnico especializado): Reemplazar el aceite hidráulico y todos los filtros del sistema (de succión, presión y retorno). Tomar una muestra del aceite usado para análisis de laboratorio, lo que puede revelar un desgaste prematuro de componentes internos. Inspeccionar y limpiar los componentes del gabinete eléctrico, como contactores y relevadores.

Durabilidad y Vida Útil Esperada

Construido con acero de alta resistencia y componentes industriales de calidad, un volteador industrial está hecho para durar. Con un mantenimiento preventivo riguroso y una operación que siempre respete su capacidad de carga, la vida útil esperada de estos equipos supera fácilmente los 15 a 20 años. La durabilidad está intrínsecamente ligada al cuidado del sistema hidráulico y a la preservación de la integridad estructural, evitando sobrecargas y operando sobre una cimentación sólida.

Sostenibilidad y Ergonomía

En la industria moderna, la sostenibilidad va más allá del impacto ambiental; incluye la protección del capital humano. El volteador industrial es una herramienta fundamental de ergonomía y seguridad. Al eliminar la necesidad de realizar maniobras peligrosas e improvisadas con grúas, montacargas y eslingas, previene directamente accidentes laborales graves y lesiones musculoesqueléticas crónicas. Esta prevención de accidentes y daños costosos al producto lo convierte en una inversión sostenible que protege tanto a los empleados como la rentabilidad de la empresa.

Videos Relacionados y Útiles

Ver estos equipos en acción proporciona una comprensión clara de su funcionamiento y capacidad. La siguiente tabla enlaza a videos relevantes que demuestran la operación de diferentes tipos de volteadores.

Mechanical Coil Tilter FZ-05

Muestra la operación de un volteador de tipo mecánico-eléctrico, girando una bobina de metal 90 grados. Se aprecia el sistema de cadena y motor.

Volteadora de Moldes - MetalPress

Video en español que demuestra el funcionamiento de un volteador eléctrico para un molde de 10 toneladas, destacando su simplicidad y rapidez.

Volteador de bobinas hidráulico

Presenta un volteador hidráulico con capacidad de 5 toneladas, mostrando la carga de la bobina y el giro suave impulsado por el sistema hidráulico.

Preguntas Frecuentes (FAQ)

A continuación, se responden algunas de las preguntas más comunes sobre los volteadores industriales de 90 grados.

¿Qué es un volteador de 90 grados?

Es una máquina industrial diseñada para rotar de forma segura y controlada cargas muy pesadas, como bobinas de acero o moldes, en un ángulo exacto de 90 grados, cambiando su orientación de horizontal a vertical o viceversa.

¿Para qué se usa un volteador de bobinas?

Su uso principal es reorientar bobinas de acero o papel. Generalmente llegan en posición horizontal y deben ser colocadas en posición vertical para ser procesadas en las líneas de producción, una tarea que el volteador realiza de forma rápida y sin dañar el material.

¿Es seguro operar un volteador de moldes?

Sí, es extremadamente seguro siempre que se sigan los procedimientos de operación, se respete la capacidad de carga y se cumpla con la normativa de seguridad aplicable, como la NOM-006-STPS-2014. Su diseño está enfocado en eliminar los riesgos de las maniobras manuales.

¿Cuánto cuesta un volteador industrial de 90 grados?

El precio varía significativamente según la capacidad de carga, el tipo (hidráulico o mecánico) y el proveedor. Como se detalla en la sección de costos, una estimación para 2025 en México puede ir desde $850,000 MXN para un modelo de 5 toneladas hasta cerca de $2,000,000 MXN o más para uno de 10 toneladas.

¿Se pueden rentar estos equipos?

Generalmente, los volteadores estacionarios de gran capacidad no se rentan debido a los altos costos y la complejidad de su instalación y cimentación. La renta es más común para equipos auxiliares como montacargas o grúas necesarios para la operación.

¿Qué mantenimiento requiere un volteador hidráulico?

Requiere un plan de mantenimiento preventivo que incluye inspecciones diarias por parte del operador (revisión de fugas, estructura), lubricación semanal y un servicio anual especializado para el cambio de aceite y filtros hidráulicos.

¿Cuál es la diferencia entre un volteador y un rotador de montacargas?

Un volteador es una máquina grande y dedicada, estacionaria o para uso con grúa, diseñada para rotar cargas masivas 90 grados con alta precisión. Un rotador de montacargas es un aditamento que se instala en las horquillas de un montacargas y permite girar 360 grados, pero se usa para aplicaciones diferentes y de menor capacidad, como vaciar contenedores o cajas.

Conclusión

En resumen, el volteador de 90 grados es un equipo industrial altamente especializado, convirtiéndose en una pieza crucial para la seguridad y la eficiencia en el manejo de materiales pesados como bobinas y moldes en el panorama industrial de México. Su implementación representa un salto cualitativo desde maniobras manuales, lentas y de alto riesgo, hacia un proceso automatizado, controlado y seguro que protege tanto al personal como a los activos de la empresa. Aunque el precio del volteador de 90 grados industrial constituye una inversión de capital significativa, esta se justifica plenamente por la drástica reducción de riesgos de accidentes laborales, la eliminación de costosos daños al producto y la optimización de los flujos de trabajo en la planta, generando un retorno de inversión tangible en seguridad y productividad.

Glosario de Términos

• Volteador de 90° (Inversor): Equipo industrial diseñado específicamente para rotar cargas pesadas en un ángulo de 90 grados, cambiando su orientación.

• Bobina (Acero/Papel): Un rollo de material industrial, típicamente de gran peso y forma cilíndrica, que requiere ser manipulado con maquinaria especializada.

• Molde (Industrial): Herramienta masiva de acero utilizada en procesos de manufactura como la inyección de plástico o la fundición de metales para dar forma a un producto.

• Sistema Hidráulico: Un sistema que utiliza un fluido incompresible (generalmente aceite) bajo presión para transmitir fuerza y generar movimiento en la maquinaria.

• Capacidad de Carga: El peso máximo, expresado comúnmente en toneladas, que un equipo de izaje o manejo de materiales puede manipular de forma segura según las especificaciones del fabricante.

• Maniobra (de Izaje): Cualquier operación controlada que implique levantar, bajar o mover una carga pesada utilizando maquinaria como grúas, montacargas o volteadores.

• NOM-006-STPS-2014: Norma Oficial Mexicana de carácter obligatorio que establece las condiciones de seguridad y salud en el trabajo para el manejo y almacenamiento de materiales, tanto de forma manual como con maquinaria.
