Filtro Celdek, panel tipo galleta para aire lavadode 12 X 12 X 48 “

El Guardián Silencioso de tu Azotea: La Inversión que Define tu Confort

El Corazón del Aire Lavado: Por qué el Panel Correcto Ahorra Miles de Pesos

En el vasto y a menudo árido territorio de México, donde las temperaturas estivales pueden superar fácilmente los 40°C en estados como Sonora, Chihuahua o Nuevo León, el enfriamiento evaporativo no es un lujo estético, sino una necesidad operativa crítica para la habitabilidad y la productividad industrial. El panel evaporativo, conocido genéricamente en la industria como Celdek, actúa literalmente como el pulmón del equipo de aire lavado. Su función trasciende la de un simple filtro mecánico; es el escenario termodinámico donde ocurre el cambio de fase del agua, un proceso que absorbe el calor latente del aire y reduce la temperatura sensible del ambiente.

Al investigar el celdek para aire lavado precio, el profesional de la construcción, el administrador de mantenimiento o el usuario final no están simplemente cotizando un consumible de cartón corrugado. Están, en realidad, presupuestando la eficiencia energética de su inmueble para el ciclo fiscal 2025. La relevancia de elegir el panel adecuado radica en factores técnicos como la caída de presión estática y la capacidad de saturación higroscópica. Un panel de baja calidad, o uno que ha superado su vida útil, puede reducir el flujo de aire (CFM) hasta en un 40%, forzando al motor a trabajar en condiciones de amperaje elevado sin lograr el diferencial térmico (Delta T) deseado.

Para el año 2025, se proyecta que los costos de energía eléctrica en las tarifas DAC (Doméstica de Alto Consumo) y PDBT (Pequeña Demanda Baja Tensión) mantengan su tendencia al alza en México. Por lo tanto, la inversión en un panel de alta eficiencia, aunque represente un desembolso inicial mayor en comparación con la paja tradicional, se amortiza rápidamente mediante la reducción de los ciclos de operación de la bomba y una menor carga térmica para el motor eléctrico. En esta guía exhaustiva, desglosaremos cómo identificar la calidad del material, calcular su rendimiento hidráulico y proyectar un presupuesto de mantenimiento realista, asegurando que cada peso invertido en el recambio de filtros se traduzca en grados de temperatura menos dentro de la edificación.

Opciones y Alternativas en Sistemas de Enfriamiento Evaporativo

El mercado mexicano de la climatización ofrece diversas soluciones para la media evaporativa. Es fundamental para el especialista entender las diferencias técnicas y económicas entre ellas para tomar una decisión informada sobre el filtro celdek y sus competidores directos e indirectos.

Filtro Celdek de Celulosa de Alta Densidad

El estándar de oro en la industria moderna es el panel de celulosa impregnada con resinas fenólicas, comúnmente denominado Celdek. Este material se distingue por su ingeniería geométrica: una estructura de canales cruzados o "flautas" con ángulos específicos (típicamente 15° y 45°) que maximizan la superficie de contacto entre el aire entrante y la película de agua. La tecnología de fabricación permite que el papel retenga su rigidez estructural incluso cuando está completamente saturado, evitando el colapso o la deformación que es frecuente en materiales de menor especificación. Su eficiencia de enfriamiento puede superar el 90% en condiciones ideales de baja humedad relativa. Aunque el celdek para aire lavado precio suele situarse en el rango alto de la inversión inicial ($1,300 - $1,600 MXN por piezas estándar como la 12x36x8 ), su durabilidad de 3 a 5 años en condiciones de agua tratada justifica plenamente el costo.

Paneles de Fibra de Vidrio y sus Limitaciones Técnicas

Existe una variante técnica fabricada con fibras de vidrio unidas con resinas especiales, conocida frecuentemente como GlasPad. A diferencia de la celulosa, la fibra de vidrio es un material inorgánico, lo que le confiere propiedades de incombustibilidad y una resistencia superior a la descomposición bacteriana y al ataque de hongos. Sin embargo, la física del material presenta limitaciones: la fibra de vidrio es menos hidrofílica que la celulosa tratada, lo que resulta en una capacidad de absorción de agua menor y, por ende, una eficiencia de saturación ligeramente inferior. Se recomienda su especificación en aplicaciones donde el aire de suministro debe estar estrictamente libre de olores orgánicos o en entornos industriales con regulaciones de protección civil muy estrictas contra incendios (Clase UL), aunque su disponibilidad en el mercado retail mexicano es menor y su costo puede ser competitivo o superior al de la celulosa.

Filtros de Viruta de Madera (Paja) vs Eficiencia del Celdek

Tradicionalmente, el aire lavado en México, especialmente en el sector residencial económico, ha utilizado fibra de madera o "paja" (Aspen). Si bien es la opción más económica en el punto de venta inmediato, con costos que rondan los $50 a $300 MXN por panel o rollo dependiendo del tamaño , sus desventajas técnicas son críticas para la eficiencia energética. La paja tiende a compactarse gravitacionalmente con el tiempo, creando huecos en la parte superior del marco por donde el aire caliente del exterior pasa sin filtrarse (efecto bypass). Además, la materia orgánica no tratada es propensa a la proliferación acelerada de hongos y algas, generando malos olores y requiriendo reemplazo anual o incluso semestral. Al realizar un análisis de costo de ciclo de vida (LCC), el filtro celdek resulta más económico a largo plazo debido a su menor frecuencia de reposición y al ahorro energético derivado de una menor caída de presión estática.

Alternativas Sintéticas de Larga Duración

En años recientes, han ingresado al mercado mexicano paneles fabricados con polímeros plásticos avanzados. Estas alternativas sintéticas prometen una vida útil excepcionalmente larga, ya que el plástico no se degrada por la acción del agua ni por la corrosión galvánica de los minerales disueltos. No obstante, el plástico posee una naturaleza hidrofóbica, lo que dificulta que el agua forme una película uniforme sobre la superficie del panel, afectando negativamente la tasa de evaporación y la eficiencia térmica. Aunque los diseños modernos incluyen texturizados microscópicos para mejorar la retención de agua, su eficiencia térmica suele ser inferior a la de la celulosa de alta densidad. Su uso se reserva típicamente para ambientes con agua extremadamente dura o agresiva donde la celulosa se degradaría químicamente en un periodo corto.

Proceso Constructivo Paso a Paso: Reemplazo e Instalación del Panel

La correcta instalación es tan crítica como la calidad del material base. Un montaje deficiente, con fugas de aire o mala distribución de agua, anulará las ventajas térmicas del panel. A continuación, se detalla el procedimiento técnico estándar para una intervención profesional en 2025.

Preparación y Desconexión del Equipo de Aire Lavado

La seguridad es la prioridad absoluta en cualquier intervención de mantenimiento. Antes de tocar el equipo, es imperativo cortar el suministro eléctrico desde el interruptor termomagnético (pastilla) para evitar arranques accidentales del motor o descargas eléctricas. Si el equipo se encuentra en la azotea, se deben asegurar las herramientas para evitar caídas que puedan dañar a terceros o a la impermeabilización. Se procede a cerrar la llave de paso del suministro de agua y a drenar completamente la charola del equipo retirando el tapón de rebose o utilizando una bomba de achique si es necesario.

Retiro de Paneles Agotados y Limpieza del Distribuidor de Agua

Se retiran las rejillas, guardas metálicas o paneles laterales que sostienen el medio filtrante antiguo. Al extraer el material viejo (ya sea paja compactada o Celdek calcificado), se debe tener cuidado de no dañar los marcos metálicos, que suelen presentar corrosión por las sales. Una vez expuesto el interior, se debe realizar una limpieza profunda mecánica y química de la charola para remover lodos acumulados. Crucialmente, se debe limpiar el distribuidor de agua (araña o flauta superior); los orificios deben estar libres de sarro para asegurar que el agua caiga uniformemente sobre todo el borde superior del nuevo filtro celdek.

Corte y Ajuste de los Nuevos Filtros Celdek a la Medida del Marco

Los paneles comerciales suelen venderse en medidas estándar (ej. 12"x24", 12"x36", 12"x48" ), pero muchas unidades residenciales antiguas o hechas a medida requieren ajustes en sitio. El corte debe realizarse con una herramienta de diente fino, como una segueta manual o una sierra de mesa, para evitar desgarrar las capas de papel. Es vital medir con precisión la altura y el ancho del marco; el panel debe entrar con un ajuste ligero a presión para evitar holguras laterales por donde pueda escapar el aire. Si el panel es demasiado alto, interferirá con el distribuidor de agua; si es muy corto, el agua no lo humectará correctamente desde el inicio.

Sellado, Verificación de Saturación y Puesta en Marcha

Una vez colocados los paneles en los marcos, es fundamental verificar la orientación: el ángulo de las flautas debe permitir que el agua escurra hacia el lado de entrada de aire sin ser succionada hacia adentro (generalmente el ángulo de 45° hacia abajo y hacia afuera). Se reinstalan los retenedores metálicos. Al abrir el suministro de agua y encender la bomba (manteniendo el ventilador apagado), se debe observar que el panel se sature de agua de manera uniforme en cuestión de segundos, oscureciéndose por completo. Solo cuando el panel esté completamente húmedo ("curado") se debe encender el motor del ventilador para iniciar el proceso de climatización y verificar que no existan arrastres de gotas hacia el interior.

Listado de Materiales para el Mantenimiento del Sistema

Para ejecutar un mantenimiento profesional en 2025 que garantice la longevidad del equipo, es necesario contar con los insumos específicos.

Cantidades y Rendimientos de Materiales

La estimación correcta de materiales evita sobrecostos y desperdicios en obra o mantenimiento. Los siguientes rendimientos son referenciales para el contexto mexicano.

Análisis de Precio Unitario (APU) - Ejemplo Detallado

A continuación, se presenta un desglose de costos para el suministro e instalación de 1 m² de panel tipo Celdek de 4 pulgadas de espesor. Los precios son una estimación proyectada para el mercado mexicano en 2025, basada en costos de finales de 2024 ajustados por inflación operativa.

Concepto: Suministro, colocación y ajuste de panel evaporativo tipo Celdek de 4" de espesor en equipo tipo residencial/comercial, incluyendo limpieza de marco, sellado de uniones y pruebas de funcionamiento.

Nota: El celdek para aire lavado precio reflejado en este APU es para material de alta calidad (tipo Munters o similar) comprado al menudeo. En compras de mayoreo para naves industriales, el costo del material puede descender entre un 15% y un 20%.

Normativa, Permisos y Seguridad: Construye con Confianza

La intervención en sistemas de climatización implica riesgos laborales específicos. En México, el cumplimiento normativo no es opcional, sino una obligación legal y ética para el contratista y el propietario.

Normas Oficiales Mexicanas (NOM) Aplicables

Toda instalación eléctrica asociada al motor y la bomba del aire lavado debe cumplir estrictamente con la NOM-001-SEDE-2012 (Instalaciones Eléctricas), que exige el uso de conductores adecuados para ambientes húmedos y la correcta puesta a tierra de todas las partes metálicas para evitar electrocución. Asimismo, la señalización de riesgos durante el mantenimiento se rige por la NOM-003-SEGOB-2011. Para los trabajos de mantenimiento en azoteas, es vital observar la NOM-009-STPS-2011, relativa a las condiciones de seguridad para realizar trabajos en altura, la cual es obligatoria para cualquier maniobra por encima de 1.80 metros del nivel de referencia.

¿Necesito un Permiso de Construcción?

Para el reemplazo de paneles o mantenimiento rutinario (considerado obra menor o mantenimiento), generalmente no se requiere una Licencia de Construcción municipal. Sin embargo, en instalaciones industriales o comerciales masivas donde se modifique la estructura de la techumbre para soportar nuevos equipos pesados de aire lavado, sí podría requerirse un permiso de obra mayor o un dictamen estructural avalado por un Perito Responsable de Obra (DRO), además del visto bueno de Protección Civil local.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

El personal técnico debe estar equipado con el EPP adecuado según la NOM-017-STPS:

• Guantes de protección: Necesarios para manipular láminas metálicas cortantes y evitar el contacto directo con la piel de químicos desincrustantes.

• Calzado dieléctrico: Fundamental al trabajar en entornos donde coexisten agua y electricidad.

• Arnés de seguridad y línea de vida: Obligatorio según la NOM-009-STPS si el equipo está en una azotea sin pretil o barandal de al menos 90 cm de altura.

• Protección ocular: Gafas de seguridad para proteger los ojos de partículas al cortar el panel o de salpicaduras de agua con ácidos durante la limpieza.

Costos Promedio para diferentes regiones de México (Norte, Occidente, Centro, Sur)

El celdek para aire lavado precio y los servicios de instalación varían geográficamente debido a la logística de distribución y la demanda estacional local.

Usos Comunes en la Construcción y Climatización

Climatización en Naves Industriales de Gran Escala

En plantas de manufactura, almacenes logísticos y maquiladoras donde el aire acondicionado por compresión es inviable económicamente por el volumen a enfriar, se utilizan "muros húmedos" completos de Celdek. Estos sistemas desplazan grandes volúmenes de aire (decenas de miles de CFM), reduciendo la temperatura interior y, crucialmente, renovando el aire viciado, lo cual es esencial para el cumplimiento de normativas de salud ocupacional.

Uso Residencial en Viviendas del Norte de México

Es la aplicación más extendida culturalmente. El reemplazo de la paja por filtro celdek en equipos residenciales (de 3800 a 6800 CFM) ha transformado el confort en hogares de interés social y medio en el norte del país, permitiendo temperaturas interiores tolerables durante los veranos de 45°C sin el costo eléctrico de un minisplit.

Control de Humedad en Invernaderos y Sector Agroindustrial

Los invernaderos de alta tecnología utilizan paredes de Celdek combinadas con ventiladores de extracción en el muro opuesto para crear un sistema de presión negativa. Aquí, el panel no solo enfría, sino que proporciona la humedad necesaria para cultivos específicos. La calidad del panel es crítica para evitar la transmisión de patógenos a las plantas.

Sistemas de Pre-enfriamiento para Unidades de Aire Acondicionado

Una aplicación técnica avanzada y en crecimiento es el uso de paneles Celdek para pre-enfriar el aire que entra a los condensadores de chillers enfriados por aire o paquetes de aire acondicionado tradicionales. Esto reduce la temperatura de entrada al serpentín de condensación, mejorando la eficiencia del ciclo de refrigeración y disminuyendo el consumo eléctrico en horas pico.

Errores Frecuentes y Cómo Evitarlos

• Instalación del panel con el ángulo de flauta invertido (error crítico de flujo): Los paneles tienen un ángulo de 45° y uno de 15°. El diseño está hecho para que el aire entre por el lado que dirige el agua hacia el aire entrante pero sin permitir que pase. Si se instalan al revés, el agua será succionada hacia el interior del edificio ("escupir agua"), dañando ductos, plafones y equipos electrónicos.

• Falta de sistema de purga periódica para evitar la acumulación de sales: Al evaporarse el agua, los minerales (calcio, magnesio) se quedan en el sistema. Si no se purga (drena) una parte del agua regularmente (sangrado), la concentración de sales se dispara, petrificando el panel en cuestión de meses y bloqueando el flujo de aire.

• Uso de adhesivos no resistentes a la humedad constante: Utilizar pegamentos escolares, silicones acéticos estándar o cintas adhesivas para unir paneles provocará que se despeguen a las pocas semanas debido a la humedad constante. Se requieren adhesivos de poliuretano o epóxicos específicos para ambientes húmedos.

Checklist de Control de Calidad

Antes de entregar la obra o finalizar el mantenimiento, el responsable debe verificar:

• Orientación correcta de las láminas del panel: Confirmar visualmente que el ángulo de drenaje (45°) esté orientado hacia la entrada de aire y hacia abajo.

• Distribución uniforme del agua en toda la superficie superior: No deben existir zonas secas (rayas verticales claras) en el panel mientras la bomba opera; esto indicaría obstrucción en el distribuidor.

• Ausencia de fugas o goteos fuera de la charola colectora: El agua debe caer estrictamente dentro del tanque, sin escurrimientos por los bordes del gabinete hacia la impermeabilización de la azotea.

• Integridad estructural del marco de soporte: Los paneles deben estar firmes dentro del bastidor, sin juego que permita vibraciones ruidosas o el paso de aire sin filtrar (bypass).

Mantenimiento y Vida Útil: Protege tu Inversión

Plan de Mantenimiento Preventivo

Se recomienda un esquema trimestral: revisión de tensión de bandas, lubricación de chumaceras y limpieza de filtros de la bomba. Mensualmente, durante la temporada de uso intensivo (abril a septiembre), se debe realizar un drenado completo para eliminar lodos y sedimentos calcáreos del fondo de la charola. Es vital revisar que la bomba no esté recirculando sólidos que puedan tapar los poros del filtro celdek.

Durabilidad y Vida Útil Esperada en México

La geografía hídrica de México juega un papel crucial. En zonas con agua "blanda" (baja en sales), un panel Celdek original puede durar hasta 5 años. Sin embargo, en regiones como la Comarca Lagunera, Sonora o zonas calizas donde el agua es extremadamente dura (>180 ppm), la vida útil puede reducirse a 2 o 3 años si no se utilizan filtros de sedimentos o suavizadores. La paja, en comparación, rara vez sobrevive una temporada completa en estas condiciones sin degradarse.

Sostenibilidad e Impacto Ambiental

El filtro celdek es una opción relativamente ecológica. Al estar compuesto principalmente de celulosa y resinas fenólicas, su disposición final es menos problemática que la de fibras sintéticas no reciclables, aunque debe manejarse como residuo sólido urbano. Además, la alta eficiencia energética que proporciona reduce la huella de carbono global de la edificación al disminuir la demanda eléctrica en las horas pico de calor en comparación con sistemas de compresión.

Preguntas Frecuentes (FAQ)

¿Cuál es el precio promedio del m2 de celdek para aire lavado en 2025?

El precio promedio del suministro de material oscila entre $1,000 y $1,600 MXN por pieza de tamaño estándar (ej. 12x36"), lo que puede traducirse en $3,000 a $4,800 MXN por metro cuadrado de área de flujo, dependiendo del grosor (4" o 6") y la marca.

¿Cómo identificar si mi filtro celdek necesita reemplazo urgente?

Si el panel está suave al tacto (se deshace al presionarlo), tiene incrustaciones de calcio (sarro blanco) que bloquean más del 25% de los orificios de aire, o si el equipo emite un olor persistente a humedad/moho incluso después de lavar el tanque, es hora de reemplazarlo.

¿Qué diferencia de temperatura real ofrece el panel celdek?

En condiciones ideales (clima seco, humedad relativa <20%), un panel Celdek en buen estado puede reducir la temperatura del aire de suministro entre 10°C y 15°C respecto a la temperatura ambiente exterior (Bulbo Seco vs Bulbo Húmedo).

¿Es compatible el filtro celdek con cualquier marca de aire lavado?

Sí, el material es universal. Se puede cortar y ajustar para encajar en equipos de marcas comunes en México como Artic Circle, Frikko, Master Cool, Symphony y Honeywell, siempre que se respete el grosor del marco original (generalmente 2", 4" u 8").

¿Cómo influye el grosor del panel en el consumo de energía?

Un panel más grueso (ej. 12" o doble panel) ofrece mayor superficie de enfriamiento pero también mayor resistencia al paso del aire (caída de presión estática). Esto puede requerir un motor de mayor potencia o ajustar las poleas para mantener el flujo de aire (CFM), incrementando ligeramente el consumo eléctrico.

¿Qué mantenimiento requiere el panel para durar más de 3 temporadas?

Es vital secar los paneles diariamente (dejando el ventilador encendido sin la bomba por 15-20 minutos al final del día) para evitar el crecimiento de hongos. Además, el uso de pastillas o líquidos bacteriostáticos y el control de la dureza del agua mediante purgas ("sangrado") son clave.

¿Existen opciones de celdek con tratamiento fungicida en México?

Sí, marcas líderes como Munters ofrecen la opción con tratamientos como "Mi-T-ed" o recubrimientos negros protectores en el borde de entrada de aire, que impregnan el papel con sustancias que inhiben el crecimiento de algas y bacterias y endurecen la superficie contra la erosión.

Videos Relacionados y Útiles

Para complementar la información técnica de este reporte, se han seleccionado recursos visuales que ilustran los procedimientos descritos en el contexto mexicano.

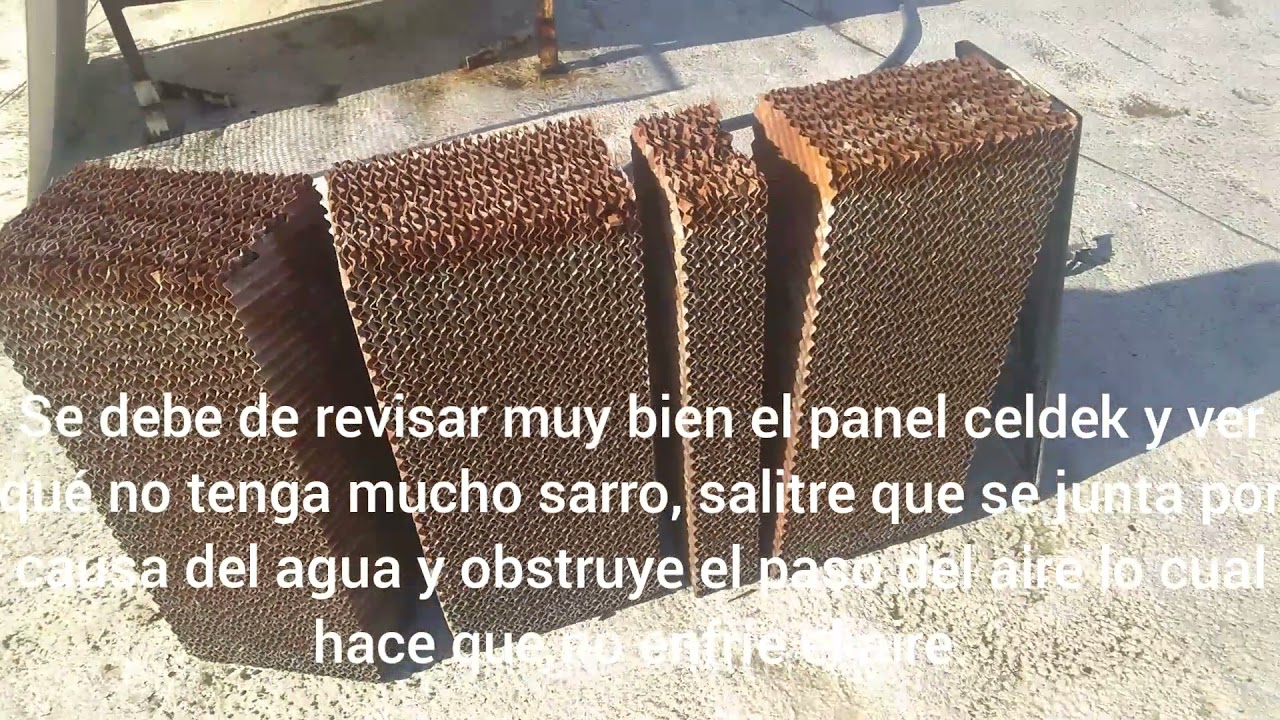

Cambio de Paja por Celdek

Tutorial paso a paso sobre cómo adaptar un aire lavado tradicional de paja a paneles Celdek, incluyendo herramientas (segueta) y cortes necesarios.

Mantenimiento Preventivo Aire Lavado

Guía visual de limpieza, desincrustación de bomba y puesta a punto de equipos evaporativos para la temporada de calor.

Explicación Técnica Enfriamiento Evaporativo

Expertos explican la teoría de bulbo húmedo, eficiencia térmica y diferencias con el aire acondicionado en climas mexicanos.

Conclusión

La transición hacia sistemas de climatización más eficientes es una tendencia irreversible en la construcción y el mantenimiento de edificaciones en México rumbo a 2025. El análisis detallado del celdek para aire lavado precio revela que, aunque la inversión inicial es superior a los medios filtrantes tradicionales como la paja, el retorno de inversión (ROI) a través del ahorro energético, la durabilidad extendida y el confort térmico superior es contundente. Para el profesional de la construcción, especificar e instalar correctamente estos paneles no solo garantiza una obra de calidad, sino que contribuye a la sostenibilidad operativa del edificio. Se recomienda encarecidamente monitorear los precios y realizar las compras de mantenimiento preventivo durante los meses de invierno (enero-febrero), evitando así la inflación estacional y la escasez de inventario típica de los meses críticos de abril y mayo.

Glosario de Términos

• Eficiencia Evaporativa: Medida porcentual que indica qué tan cerca llega la temperatura del aire de salida a la temperatura de bulbo húmedo; un panel Celdek típico alcanza entre 80-90%.

• Flauta (Panel): El canal corrugado dentro del panel a través del cual fluye el aire y el agua; sus ángulos (15° y 45°) determinan la eficiencia y la caída de presión.

• Purga de Fondo (Sangrado): Proceso de drenar una pequeña cantidad de agua del tanque durante la operación para prevenir la concentración excesiva de minerales disueltos y la formación de sarro.

• Saturación: Estado en el que el material del panel ha absorbido la máxima cantidad de agua posible, optimizando el área superficial para la evaporación.

• Tratamiento Antimicrobiano: Aditivo químico aplicado al papel de celulosa durante su fabricación para resistir la descomposición biológica y el crecimiento de moho.

• Presión Estática: La resistencia al flujo de aire que ofrecen los componentes del sistema (ductos, filtros); un panel sucio o inadecuado aumenta esta presión, reduciendo el aire entregado.

• Bulbo Húmedo: La temperatura más baja que se puede alcanzar teóricamente solo mediante la evaporación de agua; es el límite físico de enfriamiento de cualquier aire lavado.
