El Corazón Electromecánico que Impulsa la Industria Nacional

En el complejo engranaje que moviliza a la industria de la construcción en México, desde las plantas de manufactura en el Bajío hasta los sistemas hidroneumáticos de los rascacielos en Monterrey, existe un componente que opera en las sombras pero cuya función es vital para la continuidad operativa. Se trata del control de motores, específicamente la gestión de arranque y protección. Si alguna vez se ha preguntado qué dispositivo es el encargado de proteger la inversión en motores trifásicos contra las severas fluctuaciones de voltaje y las sobrecargas mecánicas, la respuesta técnica recae en una especificación icónica: el sbg2.

Esta guía no es simplemente un manual de instalación; constituye un tratado exhaustivo diseñado para el profesional mexicano que busca dominar la especificación, el costeo y la implementación del arrancador magnético NEMA Talla 0 más robusto y omnipresente en el mercado nacional. A lo largo de este documento, desglosaremos la ingeniería detrás de este equipo, analizaremos su precio unitario proyectado para el año fiscal 2025 y proporcionaremos las herramientas intelectuales necesarias para supervisar su montaje, garantizando el cumplimiento estricto con la Normativa Oficial Mexicana (NOM) y evitando los costosos paros de obra derivados de una mala selección de protecciones térmicas.

Opciones y Alternativas en el Mercado Mexicano

El panorama de los dispositivos de control y protección de motores en México para el año 2025 se define por una batalla técnica y comercial entre dos filosofías de diseño: la normativa NEMA (National Electrical Manufacturers Association), de origen estadounidense y caracterizada por la robustez y reparabilidad, y la normativa IEC (International Electrotechnical Commission), de origen europeo, enfocada en la compacidad y la precisión modular. El sbg2, perteneciente a la familia Square D Clase 8536 Tipo S, representa el estándar de oro de la filosofía NEMA en territorio nacional. Sin embargo, para realizar una ingeniería de valor responsable, es imperativo contrastar este equipo con sus competidores directos.

Square D (Schneider Electric) - Clase 8536 Tipo sbg2

Este dispositivo es la referencia absoluta en el mercado mexicano cuando se habla de durabilidad en ambientes hostiles. La nomenclatura sbg2 identifica un arrancador magnético de la línea "Tipo S", Tamaño NEMA 0, diseñado para operar motores de hasta 5 HP a 460 V o 3 HP a 230 V, alojado en un gabinete de uso general NEMA 1.

Ventajas Técnicas: La superioridad técnica del sbg2 radica en su diseño de "campana y manivela" (bellcrank) en la armadura del contactor, lo que reduce el desgaste mecánico y permite una vida útil que supera los dos millones de operaciones mecánicas. A diferencia de los equipos electrónicos, utiliza una aleación fusible en sus elementos térmicos para la protección contra sobrecarga. Esta tecnología es inmune a las interferencias armónicas y al ruido eléctrico. Además, es completamente reparable; en México es sencillo conseguir kits de reemplazo para contactos de plata y bobinas.

Desventajas Operativas: Su principal desventaja es el tamaño físico; es considerablemente más voluminoso que sus contrapartes europeas. Operativamente, exige que el instalador seleccione y adquiera por separado tres "elementos térmicos" (heaters) específicos para el amperaje del motor. Si este paso se omite, el arrancador no funcionará.

Comparativa de Costos 2025: Se posiciona en el segmento de precio medio-alto. La estimación de mercado para el suministro del equipo unitario oscila entre $3,500.00 y $4,200.00 MXN, dependiendo del volumen de compra y el tipo de cambio vigente.

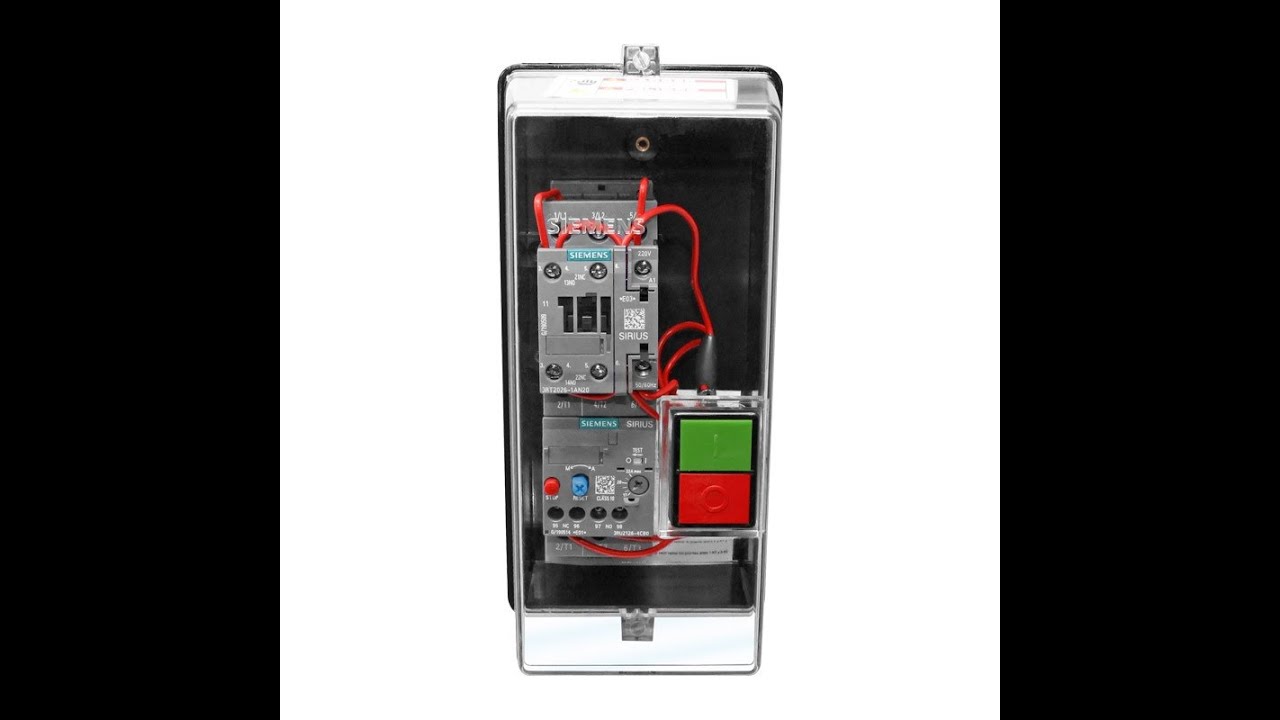

Siemens - Serie Sirius (Equivalente IEC adaptado a NEMA)

Siemens mantiene una fuerte presencia en la infraestructura gubernamental y en plantas industriales con especificación alemana. Su alternativa directa al sbg2 es un arrancador a tensión plena conformado por un contactor serie 3RT y un relevador de sobrecarga bimetálico o electrónico.

Ventajas Técnicas: La serie Sirius destaca por su precisión en la curva de disparo y su flexibilidad. A menudo, el relevador de sobrecarga es ajustable en un rango de amperaje, lo que elimina la necesidad de comprar "heaters" intercambiables. Son dispositivos modulares y compactos.

Desventajas Operativas: Son equipos percibidos como menos robustos ante el "trato rudo" típico de la obra negra mexicana. Sus carcasas plásticas son menos tolerantes al polvo excesivo y a las vibraciones severas comparados con el chasis metálico del sbg2.

Comparativa de Costos 2025: Suelen ser más competitivos en el costo inicial, con un rango estimado de $2,800.00 a $3,800.00 MXN.

Eaton - Línea Freedom (Serie AN16 NEMA)

Eaton tiene una presencia dominante en el norte de México y en la industria maquiladora. Su modelo equivalente, el AN16BN0, compite directamente en especificaciones.

Ventajas Técnicas: La línea Freedom ofrece una ingeniería híbrida que combina la robustez NEMA con características modulares. Sus bobinas son fácilmente intercambiables y encapsuladas para resistir humedad.

Desventajas Operativas: El principal reto en México es la cadena de suministro desigual. En regiones del sur o sureste puede ser difícil encontrar refacciones específicas de emergencia.

Comparativa de Costos 2025: Eaton maneja una estrategia de precios agresiva, situando su equivalente en un rango de $3,400.00 a $4,000.00 MXN.

Proceso Constructivo Paso a Paso: Ejecución Profesional

La correcta integración de un sbg2 en un sistema electromecánico es un procedimiento que debe ejecutarse con precisión quirúrgica. A continuación, se detalla la metodología estándar para la instalación en una aplicación típica de bombeo de 5 HP a 220V trifásico.

Fase 1: Preparación del Sitio y Preliminares

1. Validación de la Acometida Eléctrica: Verificar con un multímetro que el voltaje disponible coincida con la bobina del sbg2 (ej. 220V). Un error común es instalar una bobina de 440V en una red de 220V, lo que causará zumbido y falla de cierre.

2. Cálculo y Selección de Protección Térmica: Inspeccionar la placa de datos del motor para obtener el Amperaje a Plena Carga (FLA). Consultar la tabla de selección (interior de la tapa) y adquirir los tres elementos térmicos (serie B) adecuados.

3. Protocolo de Seguridad (LOTO): Aplicar estrictamente el procedimiento de Bloqueo y Etiquetado en el desconectador principal antes de abrir el equipo.

Fase 2: Instalación o Aplicación Técnica

1. Montaje Mecánico del Gabinete: Fijar el gabinete NEMA 1 a una superficie vertical sólida y libre de vibración. Usar taquetes expansivos de 1/4" y nivelar el equipo para asegurar la correcta operación del mecanismo de gravedad.

2. Canalización: Retirar los discos removibles (knockouts) necesarios. Usar tubería conduit pared delgada de 19 mm (3/4") con conectores glándula para mantener la integridad del encerramiento.

3. Cableado de Fuerza:

   • Línea: Conectar conductores del tablero a L1, L2, L3.

   • Carga: Conectar conductores hacia el motor a T1, T2, T3.

   • Torque: Aplicar un torque aproximado de 20 lb-in en las terminales para evitar puntos calientes.

4. Cableado de Control: Seguir el diagrama a 3 hilos (con botonera) o 2 hilos (automático con flotador), asegurando la conexión en serie con el contacto auxiliar de sobrecarga.

Fase 3: Pruebas de Funcionamiento y Acabados Finales

1. Verificación: Realizar prueba de continuidad entre fases y resistencia de aislamiento a tierra con megóhmetro.

2. Prueba de Rotación: Energizar momentáneamente para verificar el sentido de giro. Si es incorrecto, intercambiar dos fases (T1 y T2) en la salida.

3. Medición: Con el motor a carga nominal, medir la corriente en cada fase. El desbalance no debe superar el 5%.

Listado Integral de Materiales

Cantidades y Rendimientos de Materiales

Análisis de Precio Unitario (APU) - Ejemplo Detallado 2025

Concepto: Suministro e instalación de Arrancador Magnético sbg2 (Talla 0), en gabinete NEMA 1, incluyendo 3 elementos térmicos y pruebas.

Normativa, Permisos y Seguridad: Construye con Confianza

Normas Oficiales Mexicanas (NOM) y NMX Aplicables

1. NOM-001-SEDE-2012: El Artículo 430 es la referencia obligatoria. El Art. 430-32 exige protección contra sobrecarga para cada motor de uso continuo, función que cumple el sbg2 mediante sus relevadores térmicos. También se requiere un medio de desconexión a la vista (Art. 430-102).

2. NOM-029-STPS-2011: Regula la seguridad en el mantenimiento eléctrico, exigiendo procedimientos de bloqueo de energía (LOTO).

3. NMX-J-266-ANCE: Establece especificaciones de seguridad y prueba para contactores y arrancadores.

Gestión de Permisos y Trámites Municipales

Para proyectos industriales o comerciales, se requiere:

• Dictamen de Verificación (UVIE): Para contratos de media tensión, una UVIE verificará que el sbg2 esté protegido y calculado según la NOM-001.

• Director Responsable de Obra (DRO): Valida los planos eléctricos y la especificación de los equipos de control.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

• Guantes Dieléctricos: Clase 00 con guantes de carnaza protectores.

• Gafas de Seguridad: Certificación ANSI Z87+ contra proyección de chispas.

• Ropa Ignífuga: Camisa de algodón 100% o tratada para minimizar riesgo por arco eléctrico.

• Calzado Dieléctrico: Sin partes metálicas expuestas.

Costos Promedio por Regiones de México 2025

Usos Comunes en la Construcción Mexicana

Aplicación en Vivienda Residencial

El sbg2 es el estándar para grupos hidroneumáticos en edificios de departamentos. Su robustez protege las bombas contra las variaciones de voltaje frecuentes en zonas residenciales densas, asegurando el suministro de agua.

Uso en Obra Pública o Infraestructura

En plantas de tratamiento y alumbrado público, se especifica por su durabilidad y bajo mantenimiento, ideal para presupuestos operativos municipales ajustados.

Implementación en Proyectos Industriales

Utilizado masivamente para controlar ventiladores, bandas transportadoras y, en el sector agrícola, sistemas de riego. Su mecánica simple permite reparaciones en campo sin computadoras.

Errores Frecuentes y Cómo Evitarlos

1. Omisión de Elementos Térmicos: Instalar el sbg2 sin los "heaters" impide el cierre del circuito. Solución: Comprarlos siempre según el FLA del motor.

2. Incompatibilidad de Bobina: Usar una bobina de 120V en línea de 220V quema el equipo al instante. Solución: Verificar el código de voltaje (V02/V03) antes de instalar.

3. Falta de Apriete: Conexiones flojas generan puntos calientes. Solución: Usar torquímetro a 20 lb-in y reapretar tras 30 días.

4. Ambiente Incorrecto: Instalar NEMA 1 en exteriores o zonas húmedas. Solución: Usar gabinetes NEMA 4X o cuartos eléctricos protegidos.

Checklist de Control de Calidad

• Antes de iniciar:

  • [ ] Modelo sbg2 corresponde a potencia y voltaje del motor.

  • [ ] Se tienen los 3 elementos térmicos correctos.

  • [ ] Energía bloqueada (LOTO).

• Durante la ejecución:

  • [ ] Gabinete nivelado y fijado firmemente.

  • [ ] Torque de terminales verificado.

  • [ ] Código de colores en cableado respetado.

• Entrega final:

  • [ ] Motor arranca sin ruidos extraños; contactor cierra firmemente.

  • [ ] Corriente equilibrada en las 3 fases.

  • [ ] Gabinete limpio y cerrado.

Mantenimiento y Vida Útil: Protege tu Inversión

Plan de Mantenimiento Preventivo y Correctivo

Semestral: Verificar apriete de conexiones (el calor las afloja) e inspeccionar contactos de plata. Limpiar polvo con aire seco. Correctivo: Si hay zumbido, limpiar las caras del imán. Si la bobina huele a quemado, reemplazarla de inmediato.

Durabilidad y Vida Útil en el Contexto Mexicano

En interiores, puede durar más de 20 años. En ambientes industriales hostiles (polvo, calor), la vida útil es de 10 a 15 años con mantenimiento. Su diseño NEMA permite reparaciones infinitas, superando a los equipos IEC desechables.

Sostenibilidad e Impacto Ambiental

El sbg2 apoya la economía circular al ser altamente reparable, reduciendo desechos electrónicos. Schneider Electric utiliza materiales conformes a RoHS.

Preguntas Frecuentes (FAQ)

¿Qué significa el código sbg2?

Es la nomenclatura de Square D: S (Tipo S, robusto), B (Tamaño NEMA 0, hasta 5 HP), G (Gabinete NEMA 1 uso general). Identifica un arrancador completo en caja.

¿Los elementos térmicos vienen incluidos?

No. Se venden por separado y son obligatorios. Debe seleccionar 3 piezas basándose en el amperaje exacto (FLA) de su motor para que el equipo funcione y proteja.

¿Puedo usar un sbg2 trifásico para un motor monofásico?

Sí. Se conectan las líneas vivas a través de los polos del arrancador (dejando uno libre o seriándolo según diagrama) para asegurar que el mecanismo de sobrecarga opere correctamente.

¿Por qué zumba mi arrancador sbg2?

Generalmente por bajo voltaje en la bobina o suciedad/óxido en las caras del imán. Limpiar las superficies magnéticas suele resolver el problema.

¿Sirve para invertir el giro del motor?

No. El sbg2 es un arrancador no reversible. Para inversión de giro se requiere un modelo reversible (típicamente serie SBW) que consta de dos contactores interbloqueados.

¿Cuál es la diferencia con el modelo sbg1?

La capacidad de corriente. El sbg2 es Talla 0 (18A), mientras que el sbg1 es Talla 00 (9A). Usar un sbg1 en un motor de 5HP quemará los contactos.

¿Dónde compro refacciones en México?

Gracias a su popularidad, bobinas y platinos se encuentran en cualquier distribuidor mayorista (ABSA, Hermos, Risoul) o ferreterías industriales grandes en todo el país.

Videos Relacionados y Útiles

Instalación y Conexión Arrancador Square D

Tutorial paso a paso sobre el cableado de fuerza y control en un arrancador Tipo S, mostrando terminales y montaje.

Diagnóstico de Fallas y Zumbidos

Guía para identificar por qué zumba un contactor y cómo solucionar problemas de bobinas o suciedad en el núcleo.

Control Automático para Bombas

Explicación práctica de cómo conectar el arrancador en modo automático utilizando un flotador o presostato (control a 2 hilos).

Conclusión

La elección del sbg2 como estándar para el control de motores en sus proyectos no es una decisión trivial, sino una apuesta estratégica por la confiabilidad. A lo largo de esta guía, hemos desentrañado sus especificaciones, costos para 2025 y la filosofía de robustez que lo respalda. En el entorno de la construcción en México, contar con un equipo reparable y normativamente cumplido es la diferencia entre una operación continua y paros costosos. Al seguir estos protocolos, usted garantiza la protección de su activo más valioso: la operatividad de su obra.

Glosario de Términos

• NEMA (National Electrical Manufacturers Association): Estándar estadounidense de equipos eléctricos caracterizado por diseños robustos, grandes y reparables.

• Elemento Térmico (Heater): Componente intercambiable de aleación fusible que detecta el calor generado por la sobrecorriente para disparar la protección del motor.

• Bobina: Electroimán de alambre de cobre que, al energizarse, cierra mecánicamente los contactos del arrancador permitiendo el paso de corriente.

• FLA (Full Load Amps): Amperaje a Plena Carga; es la corriente que consume el motor trabajando a su potencia nominal, dato vital para seleccionar la protección.

• LOTO (Lockout/Tagout): Procedimiento de seguridad ("Candado y Etiqueta") para asegurar que la energía esté desconectada antes de dar mantenimiento.

• Contactor: Interruptor electromecánico controlado a distancia, componente principal del arrancador que maneja la alta potencia.

• Tensión Plena: Método de arranque donde se aplica el 100% del voltaje al motor instantáneamente; es simple y económico, pero genera picos de corriente.
