Punta de pararrayos faraday cromada de 30 cm C80o79 Hasta 8.00 m. de altura.

El Escudo Invisible que Protege tu Patrimonio

Imagine un escudo invisible que envuelve su edificio, interceptando una de las fuerzas más destructivas de la naturaleza y desviándola inofensivamente hacia la tierra. Ese es el trabajo de un Sistema de Protección contra Tormentas Eléctricas (SPTE). Aunque comúnmente se busca el término pararrayos punta Faraday, es crucial entender que no se trata de una simple punta, sino de un sistema integral de terminación aérea basado en el principio de la Jaula de Faraday. Este método consiste en una red de conductores que recubren una estructura para crear un blindaje, canalizando la energía de un rayo de forma segura hacia el suelo. En México, la importancia de estos sistemas es crítica y su diseño e instalación están rigurosamente definidos por la norma NMX-J-549-ANCE-2005, el pilar técnico para la protección de vidas y propiedades contra descargas atmosféricas. Esta guía completa le llevará a través de todo lo que necesita saber para 2025: desde los costos proyectados y las alternativas tecnológicas, hasta el proceso de instalación paso a paso, la normativa indispensable y el mantenimiento necesario para asegurar su inversión.

Opciones y Alternativas (Sistemas de Protección contra Tormentas)

La elección de un sistema de protección contra rayos no es una decisión única. En México, existen diversas tecnologías, cada una con sus propias ventajas, desventajas y consideraciones normativas. Comprender estas alternativas es fundamental para tomar una decisión informada y adecuada para su proyecto.

Pararrayos Punta Franklin (Simple)

El sistema original, inventado por Benjamin Franklin, se basa en el "efecto punta". Consiste en una o varias varillas metálicas afiladas, instaladas en el punto más alto de una estructura, que ofrecen un camino preferencial para que la descarga del rayo viaje hacia la tierra.

• Ventajas: Su principal fortaleza es la simplicidad y el bajo costo de los materiales. Es una solución económica y fácil de instalar para proteger áreas pequeñas y bien definidas, como chimeneas, torres de vigilancia o tanques pequeños.

• Desventajas: Su principal limitación es su radio de protección, que se modela como un cono con un ángulo que depende de la altura. Esto lo hace ineficaz para proteger edificios grandes o de geometría compleja, ya que se necesitarían múltiples puntas para lograr una cobertura completa.

• Costos Comparativos (Proyección 2025): Es la opción más accesible para protección básica. Se estima que un sistema simple instalado para una residencia podría costar entre $35,000 y $50,000 MXN.

Sistema de Jaula de Faraday (Método de Malla/Retícula)

Este es el sistema al que técnicamente se refiere el concepto de "punta Faraday". No se trata de una sola punta, sino de una red o malla de conductores de cobre o aluminio que envuelve completamente el techo y las fachadas de un edificio. Las "puntas" son los terminales aéreos ubicados en los nodos de esta malla y en los puntos más expuestos. La corriente del rayo se distribuye a través de la red y es conducida a tierra por múltiples bajantes.

• Ventajas: Ofrece el nivel de protección más alto y confiable. Al crear un blindaje casi completo, es el método preferido por la norma NMX-J-549-ANCE para infraestructura crítica, edificios de gran altura y estructuras con alto riesgo.

• Desventajas: Es el sistema más costoso en términos de material y mano de obra debido a la gran cantidad de conductor requerido. Su instalación es compleja y puede tener un mayor impacto estético en la fachada del edificio.

• Costos Comparativos (Proyección 2025): Representa la inversión más alta. Un sistema instalado para un edificio comercial o industrial mediano puede variar ampliamente, con un costo estimado de $70,000 a $150,000 MXN o más, dependiendo del tamaño y la complejidad de la estructura.

Pararrayos con Dispositivo de Cebado (PDC/ESE - aclarar debate normativo)

Conocidos como sistemas "activos", los pararrayos con Dispositivo de Cebado (PDC), o Early Streamer Emission (ESE), incorporan un dispositivo que, ante la presencia de un campo eléctrico de tormenta, genera un trazador ascendente de forma anticipada. Esto, en teoría, le permite "adelantarse" a otros puntos de la estructura para interceptar el rayo en un radio de protección mucho mayor.

• Ventajas: Su principal argumento de venta es un radio de protección muy amplio, lo que puede reducir la cantidad de puntas y bajantes necesarios para cubrir grandes superficies como estadios, naves industriales o campos abiertos, resultando en un posible ahorro en la instalación total.

• Desventajas y Debate Normativo: Aquí radica el punto crítico. Si bien los PDC están normalizados bajo estándares europeos (como UNE 21186 y NFC 17-102) y son ampliamente comercializados en México , no están explícitamente reconocidos ni su metodología de cálculo está incluida en la Norma Mexicana NMX-J-549-ANCE-2005. La NMX se basa en métodos pasivos (Franklin/Faraday) y el modelo de la esfera rodante. La NOM-022-STPS abre la puerta a "tecnologías alternativas", pero sin dar especificaciones técnicas, lo que crea una zona gris regulatoria. Una instalación con PDC podría enfrentar objeciones por parte de una Unidad de Verificación (UVIE) que se apegue estrictamente a la NMX.

• Costos Comparativos (Proyección 2025): El costo del dispositivo es elevado, pero el costo total del sistema puede ser competitivo. Se estima un rango de $60,000 a $100,000 MXN o más para un sistema instalado.

Pararrayos Dipolo Corona

Esta tecnología se presenta como un punto intermedio. Utiliza una configuración geométrica específica, con un anillo equipotencial y un toroide excitador, para generar un flujo constante de iones que amplía el cono de protección de una punta convencional, alcanzando ángulos de hasta 71-75 grados, significativamente mayores que los de una punta Franklin simple.

• Ventajas: Ofrece una mayor área de cobertura que una punta Franklin sin la electrónica activa de un PDC. Algunos fabricantes lo comercializan como un sistema que cumple con las normativas mexicanas aplicables como NOM-022-STPS y NMX-J-549-ANCE.

• Desventajas: Es una tecnología propietaria, y sus afirmaciones de rendimiento a menudo provienen directamente del fabricante, con menos estandarización internacional que los métodos Franklin/Faraday.

• Costos Comparativos (Proyección 2025): Su costo se sitúa entre un sistema Franklin y un PDC, ofreciendo una mejora de rendimiento sobre el primero sin entrar en el debate normativo del segundo.

Proceso de Instalación de un Sistema de Pararrayos Paso a Paso

La instalación de un Sistema de Protección contra Tormentas Eléctricas es un trabajo de alta especialización que debe ser ejecutado por personal certificado. No es un proyecto de autoconstrucción. El proceso sigue una secuencia lógica y rigurosa para garantizar la seguridad y el cumplimiento normativo.

1. Estudio de Riesgo y Cálculo del Nivel de Protección (Según NMX-J-549)

Este es el primer paso obligatorio y el más importante. Un ingeniero especializado debe realizar un análisis de riesgo conforme a la NMX-J-549-ANCE. Este estudio evalúa factores como las dimensiones del edificio, los materiales de construcción, su uso (residencial, industrial, hospitalario), su contenido y la densidad de rayos a tierra de la región (mapas isoceráunicos de México). El resultado determina el Nivel de Protección requerido (I, II, III o IV), que dictará todas las especificaciones de diseño, como el tamaño de la malla o el radio de la esfera rodante a utilizar.

2. Ubicación e Instalación de la Punta Aérea y Mástil

Con base en el diseño, se procede a instalar las terminales aéreas (puntas) y sus mástiles de soporte. Se eligen los puntos más elevados y las esquinas de la estructura. La fijación se realiza con bases adecuadas para el tipo de superficie (losa de concreto, pretil, estructura metálica) y se asegura la verticalidad y estabilidad del mástil, a menudo utilizando cables de acero llamados "retenidas" para mástiles de gran altura.

3. Instalación de Conductores de Bajada (Rutas y Fijación)

Los conductores de bajada son las venas del sistema. Deben seguir la trayectoria más directa y corta posible desde las terminales aéreas hasta el sistema de tierra. Es fundamental evitar curvas cerradas (con un radio menor a 20 cm) y, sobre todo, "sifones" o bucles ascendentes, ya que estos crean una alta impedancia que podría hacer que el rayo "salte" del conductor hacia otra parte de la estructura. Los cables se fijan a la fachada con abrazaderas especiales, manteniendo una distancia de seguridad de otras instalaciones eléctricas.

4. Construcción del Sistema de Puesta a Tierra (Electrodos)

El sistema de puesta a tierra es el "corazón" que disipa la energía del rayo. Generalmente, se construye un arreglo de electrodos, como una configuración "delta" (un triángulo de tres varillas de tierra). El proceso implica excavar zanjas, hincar los electrodos (típicamente varillas de acero recubierto de cobre o Copperweld de 3 metros de largo) y, en terrenos de alta resistividad (rocosos o arenosos), utilizar compuestos mejoradores de suelo como H2Ohm o GEM. Estos compuestos son materiales conductivos que envuelven el electrodo, aumentando su superficie de contacto efectiva con la tierra y reduciendo drásticamente la resistencia.

5. Conexiones Equipotenciales y Soldadura Exotérmica

Todas las conexiones subterráneas entre los electrodos y los conductores de bajada deben ser permanentes y de muy baja resistencia. Las uniones mecánicas (con conectores de tornillo) son propensas a la corrosión y a aflojarse con el tiempo, comprometiendo todo el sistema. Por ello, la norma y la buena práctica de ingeniería exigen el uso de soldadura exotérmica. Este proceso crea una unión molecular, fundiendo los conductores de cobre en una sola pieza, lo que garantiza una conexión duradera y altamente confiable. Además, es vital realizar una unión equipotencial, conectando todas las grandes masas metálicas del edificio (tuberías, estructuras de acero, tanques) al sistema de tierras para evitar diferencias de potencial peligrosas durante una descarga.

6. Medición de Resistencia a Tierra (con Megger/Telurómetro)

Una vez completada la instalación, se realiza la prueba de validación final. Con un instrumento especializado llamado telurómetro o megóhmetro de tierras, se mide la resistencia eléctrica del sistema de puesta a tierra. Para cumplir con la NOM-022-STPS-2015 y la NMX-J-549-ANCE, el valor obtenido debe ser **inferior a 10 Ohms (Ω) **. Este resultado se documenta en un informe que certifica la correcta ejecución y efectividad del sistema.

Listado de Materiales

Un sistema de pararrayos es un conjunto de componentes diseñados para trabajar en armonía. A continuación, se detallan los materiales esenciales para una instalación profesional en México.

Cantidades y Rendimientos de Materiales (Especificaciones Clave)

Más que el consumo de material, lo crucial en un sistema de pararrayos es cumplir con las especificaciones de rendimiento y diseño que dictan las normas mexicanas. Esta tabla resume los objetivos clave que debe alcanzar una instalación de calidad.

Análisis de Precio Unitario (APU) - Ejemplo Detallado

Para comprender el costo real de un sistema de pararrayos, es útil desglosarlo en sus componentes. El siguiente Análisis de Precio Unitario (APU) es una estimación para 2025 de un sistema básico residencial. Es importante aclarar que estos costos son aproximados y pueden variar significativamente según la región, el proveedor y la complejidad del sitio.

APU: 1 Sistema de Pararrayos Básico (Punta Faraday, 1 bajada, delta de 3 electrodos) - Proyección 2025

Normativa, Permisos y Seguridad: Construye con Confianza

Instalar un sistema de pararrayos en México va más allá de la técnica; implica un estricto cumplimiento de normativas legales y de seguridad para garantizar la protección de las personas y la validez del proyecto ante las autoridades.

Normas Oficiales Mexicanas (NOM) y Normas Mexicanas (NMX) Aplicables

• NMX-J-549-ANCE-2005 (Protección contra tormentas eléctricas): Es la norma técnica fundamental que dicta las especificaciones para el diseño, materiales, instalación y métodos de medición de los SPTE. Aunque es una Norma Mexicana (NMX) de carácter voluntario, se vuelve obligatoria al ser referenciada por una NOM.

• NOM-001-SEDE-2012 (Instalaciones Eléctricas - Utilización): Es la norma rectora para todas las instalaciones eléctricas en el país. Su Artículo 250, dedicado a la Puesta a Tierra y Uniones, es de observancia obligatoria para el diseño del sistema de electrodos.

• NOM-022-STPS-2015 (Electricidad estática en los centros de trabajo): Esta Norma Oficial Mexicana es de cumplimiento obligatorio. Exige la instalación de sistemas de pararrayos en áreas con riesgo de incendio o explosión y establece el requisito crítico de que la resistencia del sistema de tierras no debe superar los 10 Ohms, con medición anual obligatoria.

• NOM-009-STPS-2011 (Condiciones de seguridad para realizar trabajos en altura): Regula de forma obligatoria todos los trabajos realizados a más de 1.8 metros de altura, estableciendo los requisitos para el equipo de protección personal y los procedimientos seguros, cruciales durante la instalación de mástiles y conductores.

¿Necesito un Permiso de Construcción?

Sí. La instalación de un sistema de pararrayos se considera una instalación eléctrica especializada y requiere un proyecto formal. Este proyecto debe ser elaborado y firmado por un profesional con cédula, idealmente un Corresponsable en Instalaciones Eléctricas (CIE) o un Perito Electricista registrado en su localidad. Para la mayoría de las construcciones comerciales, industriales, de reunión pública o de alto riesgo, no basta con la instalación. Es indispensable contratar a una Unidad de Verificación de Instalaciones Eléctricas (UVIE), una entidad acreditada que inspecciona la instalación final y emite un Dictamen de Verificación. Este dictamen certifica que el sistema cumple con la NOM-001-SEDE y demás normativas aplicables, y es un requisito para la contratación del servicio eléctrico con CFE y para obtener licencias de funcionamiento y vistos buenos de Protección Civil.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

La seguridad del personal es innegociable. La NOM-009-STPS-2011 exige un riguroso plan de seguridad para trabajos en altura. El EPP básico incluye casco dieléctrico, gafas de seguridad y guantes de carnaza. Sin embargo, el equipo crítico e indispensable es el arnés de seguridad de cuerpo completo con línea de vida y punto de anclaje certificado. Cualquier trabajador que suba a un techo, andamio o torre debe estar conectado en todo momento. Adicionalmente, durante la soldadura exotérmica, es obligatorio el uso de protección ocular especial (gafas con filtro de sombra adecuado) para prevenir daños por la intensa luz de la reacción.

Costos Promedio para diferentes regiones de México

Los costos de instalación de un sistema de pararrayos varían considerablemente a lo largo de México, influenciados por la logística, el costo de la mano de obra local y la disponibilidad de materiales. La siguiente tabla presenta una proyección de costos estimados para 2025, aclarando que son valores aproximados y deben ser confirmados con proveedores locales.

Costos Estimados de Sistemas de Pararrayos en México (Proyección 2025)

Usos Comunes en la Construcción

Los Sistemas de Protección contra Tormentas Eléctricas son un componente esencial en una amplia variedad de proyectos de construcción en México, donde la seguridad y la continuidad operativa son prioritarias.

Protección de Edificios Altos (Residencial/Oficinas)

Cualquier estructura que se eleve significativamente sobre su entorno se convierte en un punto de atracción natural para los rayos. En los rascacielos residenciales y corporativos de ciudades como CDMX, Monterrey o Guadalajara, los sistemas de pararrayos (generalmente tipo Jaula de Faraday) son obligatorios no solo para proteger la estructura en sí, sino también los sofisticados sistemas electrónicos, elevadores y, lo más importante, a sus ocupantes.

Protección de Naves Industriales y Bodegas

Las naves industriales, con sus grandes cubiertas metálicas y amplias extensiones, son extremadamente vulnerables. Un impacto directo puede causar un incendio, dañar maquinaria costosa, destruir inventario y provocar paros de producción con pérdidas millonarias. La protección mediante un sistema de malla o múltiples puntas es una inversión fundamental para la gestión de riesgos en el sector manufacturero y logístico.

Protección de Tanques y Estructuras Metálicas

En la industria petroquímica, de gas o de almacenamiento de combustibles, un rayo no es solo un riesgo, es una amenaza catastrófica. Las normativas para estas instalaciones son extremadamente estrictas y exigen sistemas de protección robustos, incluyendo una excelente puesta a tierra y uniones equipotenciales en todos los tanques, tuberías y estructuras metálicas para prevenir cualquier chispa que pueda iniciar una explosión.

Protección de Infraestructura Crítica (Hospitales, Centros de Datos)

Para instalaciones donde una falla no es una opción, la protección contra rayos es de máxima prioridad. En hospitales, un fallo de energía o daño a equipos médicos sensibles puede costar vidas. En centros de datos, la pérdida de información y la interrupción del servicio pueden tener consecuencias económicas devastadoras. En estos casos, se implementan los sistemas más redundantes y de más alto nivel de protección que exige la norma.

Errores Frecuentes y Cómo Evitarlos

Una instalación deficiente puede dar una falsa sensación de seguridad y ser incluso más peligrosa que no tener protección. Estos son los errores más comunes en campo y cómo prevenirlos.

• Sistema de Tierras Deficiente (Resistencia > 10 Ohms): Es el error más grave y frecuente. Un sistema de tierras con alta resistencia no puede disipar la energía del rayo eficazmente, provocando que la corriente busque caminos alternativos, como las instalaciones eléctricas o la estructura del edificio. Se evita realizando un diseño adecuado, utilizando el número correcto de electrodos, aplicando mejoradores de suelo en terrenos difíciles y verificando siempre la conexión con soldadura exotérmica. La medición final con telurómetro es la única forma de garantizar el cumplimiento.

• Curvas cerradas o "sifones" en el conductor de bajada: La electricidad es "perezosa" y siempre busca el camino más fácil. Una curva aguda o un tramo de cable que sube antes de bajar crea una alta impedancia (resistencia a corrientes de alta frecuencia como el rayo). Esto puede provocar un "side-flash", donde el rayo salta del cable a un objeto metálico cercano. Se evita diseñando rutas de bajada rectas y con curvas de radio amplio (mayores a 20 cm).

• Falta de conexiones equipotenciales: Si las tuberías metálicas, marcos de ventanas, o la estructura de acero del edificio no están eléctricamente unidas al sistema de puesta a tierra, pueden desarrollarse diferencias de voltaje de millones de voltios entre ellas y el conductor de bajada durante una descarga, provocando arcos eléctricos peligrosos. Se evita conectando sistemáticamente todas las masas metálicas importantes a la red de tierras.

• Materiales incorrectos: Utilizar cable de un calibre inferior al mínimo (2/0 AWG) o de un material no aprobado (como aluminio en contacto directo con concreto) puede resultar en que el conductor se funda durante una descarga o se corroa prematuramente. Se previene apegándose estrictamente a las especificaciones de materiales de la NMX-J-549-ANCE.

• Instalación de puntas PDC/ESE sin sustento normativo NMX/NOM: Instalar un sistema "activo" basándose únicamente en las promesas del fabricante sin considerar el marco normativo mexicano puede llevar a que la instalación sea rechazada por una UVIE, obligando a costosas modificaciones. Se evita discutiendo desde el inicio del proyecto qué sistema será aceptado por la autoridad verificadora, priorizando los métodos descritos en la NMX.

Checklist de Control de Calidad

Utilice esta lista de verificación para supervisar la calidad de su proyecto de instalación de pararrayos en cada etapa.

• Antes de Iniciar:

  • [ ] ¿Se cuenta con un Estudio de Riesgo y una Memoria de Cálculo que justifique el Nivel de Protección, firmada por un CIE o Perito Electricista?

  • [ ] ¿El proyecto y los planos de instalación están completos y autorizados?

  • [ ] ¿Se ha verificado que todos los materiales a utilizar cumplen con las especificaciones de la NMX-J-549-ANCE?

• Durante la Instalación:

  • [ ] ¿Las rutas de los conductores de bajada son lo más rectas y directas posible, sin curvas cerradas?

  • [ ] ¿Todas las conexiones subterráneas en el sistema de tierras se están realizando con soldadura exotérmica?

  • [ ] ¿El personal que trabaja en altura utiliza en todo momento su arnés de seguridad y línea de vida?

  • [ ] ¿Se están instalando las uniones equipotenciales a las principales estructuras metálicas del edificio?

• Al Finalizar la Instalación:

  • [ ] ¿Se realizó la medición de la resistencia a tierra con un telurómetro calibrado y con su certificado vigente?

  • [ ] ¿El resultado de la medición es **inferior a 10 Ohms (Ω) **?

  • [ ] ¿Se ha verificado la continuidad eléctrica en todo el sistema, desde la punta hasta el último electrodo?

  • [ ] ¿El instalador entrega una memoria técnica final, planos as-built (como quedó construido) y la garantía del sistema?

  • [ ] (Si aplica) ¿Se cuenta con el Dictamen de Verificación favorable emitido por la UVIE?

Mantenimiento y Vida Útil: Protege tu Inversión

Un sistema de pararrayos no es un elemento de "instalar y olvidar". Requiere un mantenimiento periódico para garantizar que funcionará correctamente cuando más se necesite, protegiendo así su inversión y, lo más importante, la seguridad de las personas.

Plan de Mantenimiento Preventivo

Un programa de mantenimiento robusto es esencial y, en parte, obligatorio por ley en México.

• Inspección Anual (Obligatoria por NOM-022-STPS): La acción más crítica es la medición anual de la resistencia del sistema de puesta a tierra. Esta debe ser realizada con un telurómetro calibrado por personal calificado. El registro de esta medición es auditable por la Secretaría del Trabajo y Previsión Social (STPS).

• Inspección Visual (Anual): Se debe realizar una revisión completa del sistema para detectar daños físicos, corrosión o conexiones flojas. Esto incluye:

  • Verificar que las puntas aéreas y mástiles estén firmes y sin daños.

  • Inspeccionar el conductor de bajada en toda su trayectoria, buscando cortes, corrosión o desprendimiento de sus fijaciones.

  • Abrir los registros de tierra para inspeccionar visualmente la conexión al electrodo.

• Reapriete de Conexiones (Anual): Todas las conexiones mecánicas (no soldadas), como las que unen el conductor a la punta aérea, deben ser revisadas y reapretadas para asegurar una buena continuidad eléctrica.

• Revisión Post-Impacto: Si se sabe o se sospecha que el edificio ha recibido un impacto directo de rayo, se debe realizar una inspección visual completa del sistema lo antes posible.

Durabilidad y Vida Útil Esperada en México

La vida útil de un sistema de pararrayos depende en gran medida de la calidad de los materiales y las condiciones ambientales.

• Componentes Principales: Para puntas y conductores de cobre o acero inoxidable de alta calidad, instalados correctamente, se puede esperar una vida útil de 20 a 40 años o más.

• Factores que Acortan la Vida Útil:

  • Ambientes Corrosivos: En zonas costeras con alta salinidad o en áreas industriales con atmósferas químicamente agresivas, la corrosión puede degradar los componentes mucho más rápido. En estos casos, el uso de acero inoxidable o cobre con recubrimientos especiales es fundamental.

  • Daño Mecánico: Impactos por objetos, vandalismo o modificaciones en el edificio pueden dañar los conductores.

  • Descargas Severas: Aunque están diseñados para ello, impactos de rayo de energía excepcionalmente alta pueden causar un desgaste acelerado o daño en los componentes.

Sostenibilidad e Impacto Ambiental

Desde una perspectiva de sostenibilidad, un sistema de pararrayos tiene un impacto muy positivo. Los materiales principales, como el cobre, el aluminio y el acero, son 100% reciclables al final de su vida útil. Sin embargo, su mayor contribución a la sostenibilidad es su función principal: la mitigación de riesgos. Al prevenir incendios, se evita la liberación de gases tóxicos y la pérdida total de una estructura, lo que implicaría un enorme consumo de recursos y energía para su reconstrucción. Al proteger equipos electrónicos, se previene la generación de chatarra electrónica. En esencia, un pararrayos es una tecnología de resiliencia que promueve la seguridad patrimonial y humana, un pilar fundamental del desarrollo sostenible.

Preguntas Frecuentes (FAQ)

¿Qué es un pararrayos punta Faraday?

Aunque el término es común, técnicamente se refiere a las puntas o terminales aéreas que forman parte de un sistema de protección más grande basado en el principio de la "Jaula de Faraday". Este sistema utiliza una malla de conductores para envolver y proteger una estructura, en lugar de una sola punta.

¿Cuál es el precio de un pararrayos punta Faraday instalado en México?

Como una proyección para 2025, un sistema básico para una casa puede costar entre $40,000 y $65,000 MXN. Para una nave industrial o un edificio más grande, el costo puede superar los $100,000 MXN, dependiendo de la complejidad, el nivel de protección requerido y la región del país.

¿Qué es mejor, punta Faraday o punta Franklin?

No es que uno sea mejor, sino que tienen aplicaciones diferentes. Una punta Franklin es ideal para proteger un área pequeña y específica a bajo costo. Un sistema tipo Jaula de Faraday ofrece una protección mucho más completa y confiable para toda una estructura, siendo el estándar para edificios grandes o críticos, aunque su costo es mayor.

¿Qué norma mexicana rige los pararrayos?

La principal norma técnica es la NMX-J-549-ANCE-2005, que establece las especificaciones de diseño y materiales. Además, la NOM-022-STPS-2015 hace obligatoria su instalación en centros de trabajo y fija el requisito de resistencia a tierra, mientras que la NOM-001-SEDE-2012 rige los aspectos generales de la instalación eléctrica.

¿Cuántos Ohms debe tener mi sistema de tierras?

Según la NOM-022-STPS-2015, la resistencia a tierra de un sistema de pararrayos en México no debe ser mayor a 10 Ohms (Ω). Este es un parámetro de seguridad crítico que debe medirse y certificarse anualmente.

¿El pararrayos atrae los rayos?

No, un pararrayos no "atrae" rayos desde la nube. Un rayo se formará independientemente de si hay un pararrayos o no. Lo que hace el sistema es ofrecer un punto de impacto controlado y un camino seguro y de baja resistencia para que la energía de la descarga, que de todos modos iba a caer en esa zona, se disipe en la tierra sin dañar la estructura.

¿Qué es un pararrayos PDC o de cebado y es legal en México?

Es un tipo de pararrayos "activo" que emite un trazador para interceptar el rayo en un área mayor. Si bien son legales para su venta e instalación, su metodología no está descrita en la norma técnica principal de México (NMX-J-549-ANCE), lo que puede generar debates de cumplimiento con algunas unidades de verificación (UVIE).

¿Necesito un permiso para instalar un pararrayos en mi casa?

Sí, se considera una instalación eléctrica especializada. El proyecto debe ser diseñado por un ingeniero eléctrico o perito y, dependiendo del municipio, puede requerir un permiso de instalación eléctrica. Para la seguridad de su familia y su patrimonio, siempre debe ser instalado por profesionales certificados.

¿Qué es la soldadura exotérmica y por qué es importante?

Es un proceso que crea una unión molecular permanente entre conductores de cobre mediante una reacción química de alta temperatura. Es fundamental para el sistema de puesta a tierra porque, a diferencia de los conectores mecánicos, no se corroe ni se afloja, garantizando una conexión de baja resistencia para toda la vida útil del sistema.

Videos Relacionados y Útiles

Para comprender mejor los conceptos prácticos de la instalación, estos videos son un excelente recurso visual.

Instalación de Pararrayos - Total Ground

Video de un fabricante mexicano que muestra los componentes y el proceso general de montaje de un sistema de pararrayos, desde la punta hasta el sistema de tierra.

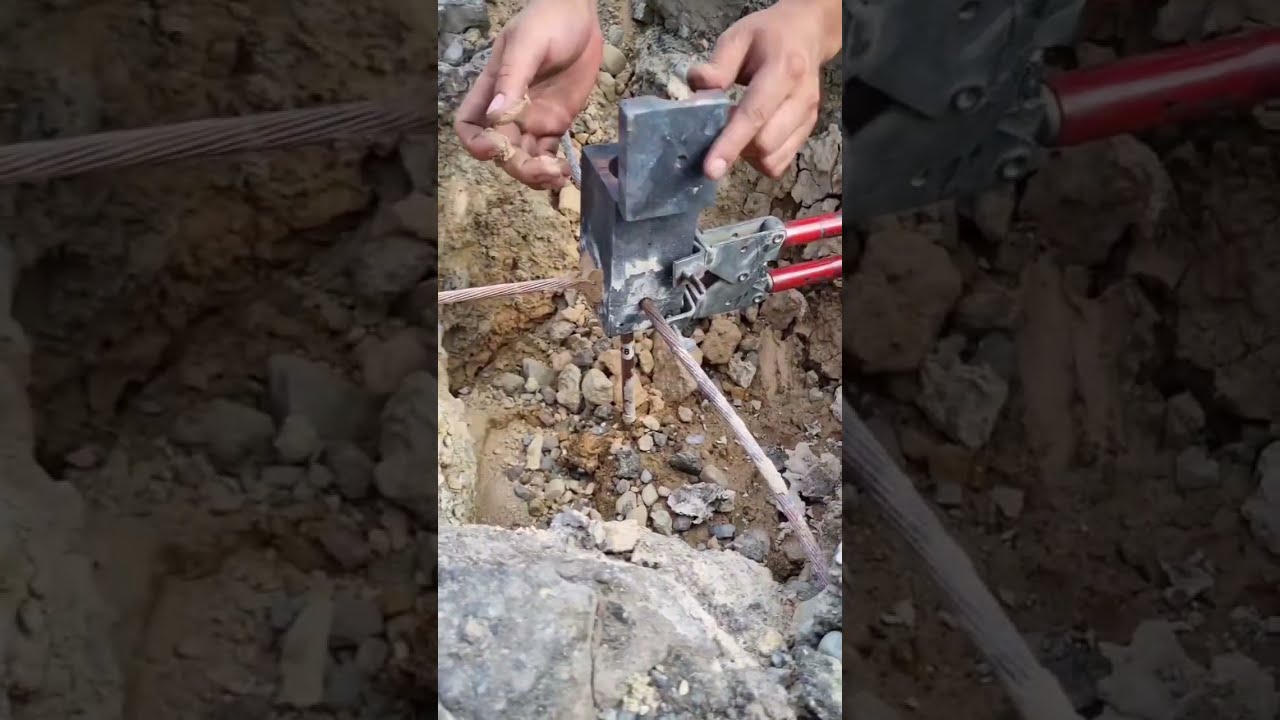

¡SUBE DE NIVEL! Soldadura Exotérmica Paso a Paso

Un tutorial claro y detallado que muestra cómo realizar una conexión de soldadura exotérmica, un paso crucial para garantizar la integridad del sistema de puesta a tierra.

Medición de Resistencia del electrodo según la NOM-022-STPS-2015

Video técnico que explica cómo utilizar un telurómetro para realizar la medición de resistencia a tierra, demostrando el método de caída de potencial exigido por la normativa.

Conclusión

La protección contra las descargas atmosféricas es una disciplina de ingeniería, no la simple compra de un producto. Hemos visto que el concepto de pararrayos punta Faraday va más allá de un solo componente y se materializa en un sistema integral, donde cada elemento—desde la terminal aérea hasta la última soldadura exotérmica en la red de tierra—es vital para el correcto funcionamiento. La seguridad de una edificación no reside en la punta, sino en la integridad de todo el sistema. En México, la adhesión a la normativa, especialmente a la NMX-J-549-ANCE, y la validación final de una resistencia a tierra menor a 10 Ohms, no son meras recomendaciones, sino la única garantía real de que su inversión, su patrimonio y, sobre todo, las vidas humanas, estarán debidamente protegidas contra la formidable energía de un rayo.

Glosario de Términos

• Jaula de Faraday: Un blindaje formado por una malla de material conductor que protege su interior de los campos eléctricos externos, como los de un rayo.

• NMX-J-549-ANCE: Norma Mexicana que establece las especificaciones técnicas para el diseño, materiales y métodos de medición de sistemas de protección contra tormentas eléctricas.

• Puesta a Tierra: Conexión eléctrica intencional de un sistema a la tierra física para disipar de forma segura corrientes eléctricas no deseadas.

• Resistencia (Ohms): La medida de la oposición al flujo de corriente eléctrica. En un sistema de tierras, un valor bajo (menor a 10 Ω) es fundamental para una disipación eficaz.

• Megger (Telurómetro): Instrumento de medición especializado utilizado para determinar con precisión la resistencia de un sistema de puesta a tierra.

• Soldadura Exotérmica: Proceso que utiliza una reacción química para fundir metales y crear una unión molecular permanente y de muy baja resistencia entre conductores, superior a cualquier conexión mecánica.

• CIE (Corresponsable en Instalaciones Eléctricas): Ingeniero con registro oficial cuya firma avala la seguridad y el cumplimiento normativo de un proyecto eléctrico ante las autoridades.

• UVIE (Unidad de Verificación de Instalaciones Eléctricas): Entidad independiente acreditada para inspeccionar y certificar que una instalación eléctrica cumple con las Normas Oficiales Mexicanas aplicables.
