El Corazón de tu Acometida Trifásica: La Guía Definitiva sobre la Base de Medidor SBG2
El Guardián Metálico de tu Energía: Todo sobre la Base de Medidor que CFE Exige. Cuando un proyecto de construcción en México, ya sea comercial, industrial o residencial de alta demanda, requiere un servicio eléctrico trifásico, emerge un componente clave que es tan crucial como desconocido para muchos: la base de medidor CFE tipo SBG2. Esta pieza no es un simple accesorio; es el punto de conexión estandarizado y obligatorio donde la Comisión Federal de Electricidad (CFE) instalará el watthorímetro para medir su consumo.
Es fundamental aclarar que "SBG2" no es un modelo comercial que se encuentra en un catálogo de marca, sino una nomenclatura interna de CFE. Esta designación se refiere a un estándar técnico muy específico: una base de medidor (también llamada base socket o base de watthorímetro) diseñada para un servicio trifásico, equipada con 7 terminales (o mordazas) y con una capacidad para manejar una corriente de hasta 200 Amperes.
Piense en la base SBG2 como el corazón de su acometida trifásica. Es el gabinete metálico que sirve de interfaz directa entre la red de CFE y su instalación. Su diseño, materiales y dimensiones deben cumplir rigurosamente con las especificaciones de la CFE para que el contrato de suministro sea aprobado. Para cualquier comercio, taller, pequeña industria o edificio de departamentos en México, entender este componente es fundamental. Esta guía completa explorará a fondo sus especificaciones técnicas, el proceso de instalación paso a paso, los errores más comunes y, por supuesto, un análisis detallado del precio de base de medidor CFE tipo SBG2 y los costos totales asociados para 2025.
Opciones y Alternativas: Tipos de Bases de Medidor
Aunque nuestro enfoque es la base SBG2 para servicios trifásicos, es importante entender su lugar dentro del ecosistema de acometidas eléctricas en México. La elección de una base de medidor depende directamente del tipo de servicio contratado con CFE, el cual está determinado por la demanda de energía del inmueble.
Base de 4 Terminales (Monofásica)
Esta es la base de medidor más común en México, utilizada para la gran mayoría de las viviendas y pequeños comercios. Está diseñada para un servicio monofásico, que consta de una fase, un neutro y la conexión a tierra. Sus cuatro terminales o mordazas reciben las dos bayonetas de corriente del medidor (entrada y salida), la bayoneta del neutro y una conexión para la tierra física.
Base de 5 Terminales (Bifásica o Trifásica Delta)
Cuando la demanda de energía supera la capacidad de un servicio monofásico, por ejemplo, en residencias grandes con múltiples aires acondicionados o pequeños talleres con maquinaria que opera a 220 V, se requiere un servicio bifásico. Este servicio utiliza dos fases y un neutro. La base de 5 terminales está diseñada para esta configuración, alojando las bayonetas para las dos fases, el neutro y la tierra.
Base de 7 Terminales (Trifásica Estrella - Tipo SBG2)
Esta es la base de alta capacidad que nos ocupa. Está diseñada específicamente para un servicio trifásico en configuración "Estrella" (Wye), que es el estándar de CFE para la mayoría de los servicios comerciales e industriales. Este sistema provee tres fases y un neutro (4 hilos). Las 7 mordazas son necesarias para conectar las tres fases de entrada, las tres fases de salida (hacia la carga) y una terminal central para el neutro, que también sirve como punto de referencia de voltaje para las bobinas internas del watthorímetro.
Marcas Aprobadas por CFE (IUSA, Square D, etc.)
Es crucial entender que CFE no fabrica ni vende bases de medidor. En cambio, establece especificaciones técnicas rigurosas (como la CFE GWH00-11) que los fabricantes deben cumplir. Para que una base sea aceptada, debe contar con la aprobación del Laboratorio de Pruebas de Equipos y Materiales (LAPEM) de CFE.
Proceso Constructivo Paso a Paso: Instalación de una Acometida Trifásica
La instalación de una acometida trifásica de 200 A es un procedimiento técnico que debe ser ejecutado por un electricista calificado y que exige un cumplimiento estricto de la normativa de CFE y la NOM-001-SEDE-2012. El proceso va mucho más allá de simplemente atornillar la base a la pared.
1. Trámite y Contrato de Servicio ante CFE
Antes de comprar cualquier material, el primer paso es acudir a un centro de atención de CFE para solicitar la factibilidad del servicio. Se debe presentar un cuadro de cargas y, a menudo, un proyecto eléctrico que justifique la necesidad de una demanda de esta capacidad. CFE evaluará la solicitud y, si es aprobada, emitirá un oficio con los requerimientos técnicos específicos para la preparación de la acometida.
2. Planificación y Trazo de la Ubicación del Gabinete
La ubicación de la base de medidor no es negociable. Debe instalarse en el límite de la propiedad, con el frente dando hacia la vía pública y con acceso libre y permanente para el personal de CFE.
3. Preparación del Muro y Fijación de la Base de Medidor
El gabinete NEMA 3R que contiene la base debe ser montado sobre una superficie sólida, plana y vertical. Utilizando taquetes y tornillería adecuada, se fija firmemente, asegurando que esté perfectamente a plomo (vertical) y a nivel (horizontal). Una instalación torcida o inestable será motivo de rechazo.
4. Instalación de la Tubería Conduit (Mufa y hacia el Interruptor)
Para una acometida aérea, se instala un tubo conduit de pared gruesa (por ejemplo, de 2 1/2 pulgadas de diámetro) desde la base del medidor hacia arriba. En su extremo superior, a una altura mínima de 4.8 metros sobre el nivel de la banqueta, se coloca la mufa, una pieza curva que protege la entrada de los cables contra la lluvia.
5. Cableado de los Conductores de Acometida
Se introducen los conductores desde la mufa, a través del tubo conduit, hasta las terminales superiores (lado línea) de la base de medidor. Para un servicio de 200 A, se requiere un calibre robusto, comúnmente cable de cobre THW-LS de calibre 3/0 AWG o su equivalente en aluminio. Se utilizan cuatro conductores: tres para las fases (identificados por colores, usualmente negro, rojo y azul) y uno para el neutro (obligatoriamente de color blanco).
6. Conexión del Sistema de Puesta a Tierra
Este es un paso de seguridad crítico. Se hinca una varilla de tierra (copperweld) de al menos 2.44 metros de longitud y 16 mm de diámetro en el suelo, cerca de la base.
7. Instalación del Interruptor Principal
Se instala el interruptor termomagnético principal (3 polos, 200 A) en su propio gabinete. Los conductores que salen de las terminales inferiores (lado carga) de la base de medidor se conectan a las terminales de entrada del interruptor. La salida del interruptor alimentará el tablero de distribución general del inmueble.
8. Verificación por una UVIE y Colocación del Medidor por CFE
Una vez que toda la "preparación" por parte del usuario está completa, es obligatorio contratar a una Unidad de Verificación de Instalaciones Eléctricas (UVIE). La UVIE es un perito independiente acreditado por la Secretaría de Energía que inspeccionará toda la instalación para certificar que cumple con la NOM-001-SEDE-2012.
Ficha Técnica y Componentes Clave
Para garantizar la compra correcta y la aprobación por parte de CFE, es indispensable que la base de medidor tipo SBG2 cumpla con una serie de especificaciones técnicas. La siguiente tabla resume las características clave que definen a este componente.
Ficha Técnica de una Base SBG2
| Característica | Especificación CFE |
| Tipo de Servicio | Trifásico (3 Fases, 4 Hilos, Conexión Estrella) |
| Número de Terminales (Mordazas) | 7 Mordazas |
| Capacidad (Corriente Nominal) | 200 Amperes |
| Tensión Nominal (V) | Hasta 600 VCA |
| Material del Gabinete | Acero rolado en frío, Calibre 18 (mínimo) |
| Clasificación del Gabinete | NEMA 3R (Uso exterior, a prueba de lluvia y formación de hielo externo) |
| Norma CFE Aplicable | CFE GWH00-11 |
| Certificaciones Requeridas | NOM-ANCE, Aprobación de laboratorio LAPEM |
| Calibre de Conductor Admitido | AWG 4 a 300 kcmil (Cobre o Aluminio) |
| Tipo de Montaje | Superficie |
Estas especificaciones, extraídas de fichas técnicas de fabricantes líderes y de la propia normativa de CFE, no son opcionales.
Productividad de la Instalación
Estimar el tiempo de ejecución es fundamental para la planificación de cualquier proyecto de construcción. La instalación de una acometida trifásica, al ser una tarea especializada que involucra múltiples pasos y normativas, requiere de una cuadrilla con experiencia.
Productividad de la Mano de Obra - Acometida Trifásica 200A
| Actividad | Cuadrilla Típica | Tiempo Promedio Estimado (Jornadas de 8 hrs) |
| Instalación completa de acometida aérea (mufa, tubería, base, interruptor, cableado y tierra física) | 1 Oficial Electricista + 1 Ayudante | 2 - 3 Jornadas |
Este tiempo estimado considera la ejecución de todos los trabajos de preparación por parte del contratista, desde el montaje de la tubería y la base hasta el cableado final del interruptor.
Análisis de Precio Unitario (APU) - 1 Pieza de Acometida Trifásica con SBG2
El costo total de una acometida trifásica va mucho más allá del precio de la base de medidor CFE tipo SBG2. Para ofrecer una visión realista del presupuesto necesario, se presenta a continuación un Análisis de Precio Unitario (APU) desglosado.
Advertencia Importante: Los costos presentados son una estimación y proyección para 2025, basados en precios de mercado de finales de 2024. Estos valores son aproximados y están sujetos a fluctuaciones por inflación, tipo de cambio, y variaciones regionales significativas dentro de México. Se recomienda siempre solicitar cotizaciones actualizadas a proveedores locales.
APU - Instalación de 1 Pza de Acometida Trifásica 200A (Proyección 2025)
| Concepto | Unidad | Cantidad | Costo Unitario (MXN) | Importe (MXN) |
| A) TRÁMITES Y VERIFICACIÓN | ||||
| Gestoría y elaboración de proyecto eléctrico | Pza | 1.00 | $6,000.00 | $6,000.00 |
| Dictamen de Verificación UVIE | Pza | 1.00 | $11,500.00 | $11,500.00 |
| Subtotal Trámites | $17,500.00 | |||
| B) MATERIALES | ||||
| Base de medidor CFE tipo SBG2, 7T, 200A (Square D MS2007J) | Pza | 1.00 | $3,600.00 | $3,600.00 |
| Interruptor termomagnético 3 Polos, 200A, caja moldeada | Pza | 1.00 | $18,000.00 | $18,000.00 |
| Tubo conduit galvanizado pared gruesa 2 1/2" (2 tramos de 3m) | m | 6.00 | $550.00 | $3,300.00 |
| Mufa intemperie de 2 1/2" | Pza | 1.00 | $500.00 | $500.00 |
| Cable de cobre THW-LS 3/0 AWG (para 3 fases, 25m total) | m | 25.00 | $380.00 | $9,500.00 |
| Cable de cobre THW-LS 1/0 AWG (para neutro, 8m) | m | 8.00 | $170.00 | $1,360.00 |
| Cable de cobre desnudo Cal. 4 AWG (para tierra, 8m) | m | 8.00 | $110.00 | $880.00 |
| Varilla Copperweld 5/8" x 3m con conector | Kit | 1.00 | $550.00 | $550.00 |
| Misceláneos (abrazaderas, conectores, anclas, cinta, etc.) | Lote | 1.00 | $1,800.00 | $1,800.00 |
| Subtotal Materiales | $39,490.00 | |||
| C) MANO DE OBRA ESPECIALIZADA | ||||
| Cuadrilla (1 Oficial Electricista + 1 Ayudante) | Jornada | 2.50 | $3,200.00 | $8,000.00 |
| Subtotal Mano de Obra | $8,000.00 | |||
| COSTO DIRECTO TOTAL (A+B+C) | $64,990.00 |
Este análisis evidencia que el interruptor principal puede llegar a costar entre 3 y 5 veces más que la propia base de medidor, convirtiéndose en el componente material más oneroso del proyecto.
Normativa, Permisos y Seguridad: Construye con Confianza
La instalación de una acometida eléctrica de 200 A no es un trabajo de bricolaje; es una obra de infraestructura crítica que está fuertemente regulada para proteger la vida de las personas y la integridad de los bienes. Ignorar la normativa no es una opción y conlleva a rechazos, multas y, lo más importante, graves riesgos de seguridad.
Normas Oficiales Mexicanas (NOM) Aplicables
La biblia de cualquier instalación eléctrica en México es la NOM-001-SEDE-2012, Instalaciones Eléctricas (Utilización). Esta Norma Oficial Mexicana es de cumplimiento obligatorio en todo el territorio nacional. Para el tema que nos ocupa, el Artículo 230 (Acometidas) es de observancia crítica, ya que detalla todos los requisitos para los conductores, medios de desconexión, ubicación y protección del punto de entrada del servicio eléctrico.
¿Necesito un Permiso de Construcción?
Sí, de manera contundente. Una acometida eléctrica de esta capacidad es una obra mayor. Primero, se debe gestionar un contrato de servicio ante CFE, lo cual inicia el proceso formal.
Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)
La seguridad del personal que ejecuta la instalación es la máxima prioridad. De acuerdo con la NOM-017-STPS, el electricista y su ayudante deben utilizar equipo de protección personal (EPP) OBLIGATORIO en todo momento. Este equipo incluye:
Casco y calzado dieléctricos: Para proteger contra impactos y descargas eléctricas por contacto indirecto.
Guantes dieléctricos: Específicos para la tensión a manejar, son la primera línea de defensa contra un choque eléctrico.
Lentes de seguridad o careta facial: Para proteger los ojos y el rostro de arcos eléctricos (flamazos) o partículas proyectadas.
Ropa de trabajo de algodón: A diferencia de las fibras sintéticas, el algodón no se derrite y adhiere a la piel en caso de un arco eléctrico, reduciendo la gravedad de las quemaduras.
Es vital recalcar que la conexión final de los cables de la acometida a la red de distribución de CFE es una tarea que única y exclusivamente puede ser realizada por personal autorizado y equipado de la propia comisión.
Costos Promedio para diferentes regines de México (Norte, occidente, centro, sur).
El precio de un mismo componente puede variar dentro de México debido a factores como la logística de distribución, la densidad de proveedores y la demanda del mercado local. A continuación, se presenta una tabla con una proyección de costos de suministro para la base de medidor SBG2 en diferentes regiones del país para el año 2025.
Proyección de Costo de Suministro - Base de Medidor SBG2 (2025)
| Marca (Modelo Típico) | Región | Costo Promedio Estimado por Pieza (MXN) | Notas Relevantes |
| Square D (MS2007J) | Norte (ej. Monterrey, Tijuana) | $3,800 - $4,800 | Precios potencialmente más altos por la fuerte demanda industrial y costos logísticos. |
| Square D (MS2007J) | Occidente/Centro (ej. GDL, CDMX) | $3,200 - $4,200 | Zona con mayor competencia y centros de distribución, lo que puede resultar en precios más bajos. |
| Square D (MS2007J) | Sur/Sureste (ej. Mérida, Cancún) | $3,500 - $4,600 | Los costos pueden ser ligeramente más elevados debido a las distancias de transporte desde los principales centros de manufactura. |
| IUSA (Equivalente 7T, 200A) | Nivel Nacional | $2,800 - $3,800 | Generalmente posicionada como una alternativa más económica, con amplia disponibilidad en todo el país. |
Nota Importante: Los precios mostrados son una estimación proyectada para 2025 y se refieren exclusivamente al costo de la base de medidor. No incluyen IVA, gastos de envío, el interruptor principal, cables ni el costo de instalación. Se recomienda verificar los precios con distribuidores autorizados en su localidad.
Usos Comunes en la Construcción
Una acometida trifásica de 200 Amperes es una solución robusta diseñada para proyectos con una demanda de energía considerable. Sus aplicaciones son variadas, pero comparten la necesidad de una alimentación eléctrica potente y estable, especialmente para el funcionamiento de motores.
Acometida para Pequeña y Mediana Industria
Es el uso por excelencia. Talleres metalmecánicos, carpinterías industriales, plantas de procesamiento de alimentos y pequeñas fábricas dependen de la energía trifásica para operar su maquinaria: tornos, fresadoras, sierras industriales, compresores de aire de gran capacidad y motores de bandas transportadoras.
Suministro para Edificios Comerciales y Plazas Pequeñas
Los centros comerciales, supermercados, restaurantes y edificios de oficinas requieren una acometida de esta capacidad para alimentar sus sistemas de climatización (HVAC) centralizados, equipos de refrigeración comercial, sistemas de bombeo de agua y la densa carga de iluminación y equipos de cómputo.
Alimentación de Edificios de Departamentos (Servicios Comunes)
En edificios residenciales multifamiliares, aunque cada departamento pueda tener su propio contrato monofásico o bifásico, los servicios comunes demandan una alimentación más potente. La acometida trifásica de 200 A es ideal para alimentar elevadores, el sistema hidroneumático o de bombeo para el suministro de agua, la iluminación de pasillos y estacionamientos, y portones eléctricos.
Suministro para Bombas y Equipos Trifásicos de Alta Capacidad
Aplicaciones específicas que dependen de un solo equipo de gran potencia también requieren este tipo de acometida. Ejemplos claros son los sistemas de bombeo para riego agrícola, bombas para pozos profundos en sistemas de agua potable municipales, grandes equipos de aire acondicionado tipo chiller o maquinaria especializada que por sí sola consume una cantidad significativa de energía.
Errores Frecuentes y Cómo Evitarlos
El proceso de instalación de una acometida está lleno de detalles donde un pequeño descuido puede resultar en un rechazo por parte de CFE o de la UVIE, generando costosos retrasos y gastos de rectificación. Conocer los errores más comunes es el primer paso para evitarlos.
1. Ubicación, Altura o Distancias Incorrectas del Gabinete (El error #1)
Este es, por mucho, el error más frecuente y el más fácil de evitar. Instalar la base de medidor en un lugar que no está en el límite de propiedad, a una altura incorrecta, o detrás de una reja o construcción que impida el acceso libre, es motivo de rechazo inmediato.
Cómo evitarlo: Antes de perforar cualquier muro, consulte los diagramas y especificaciones de CFE. Realice el trazo con un flexómetro y un nivel, y verifique dos veces que la ubicación cumple con todos los requisitos de visibilidad y acceso.
2. Sistema de Puesta a Tierra Deficiente o de Calibre Incorrecto
Una puesta a tierra inadecuada es una falta grave de seguridad. Errores comunes incluyen usar una varilla demasiado corta, un calibre de conductor de tierra insuficiente, o una mala conexión (floja o corroída) entre el conductor y la varilla.
Cómo evitarlo: Utilice siempre una varilla certificada de la longitud y diámetro especificados por la NOM. Asegúrese de que el conector sea del tipo aprobado (bronce o mecánico de alta presión) y que la conexión esté firme y protegida contra la corrosión.
3. Uso de Materiales No Aprobados o Certificados por CFE/LAPEM
En un intento por reducir costos, algunos pueden optar por comprar bases de medidor, interruptores o cables de marcas desconocidas o sin certificación. Esto es un error crítico, ya que CFE no instalará un medidor en equipos que no cuenten con el sello de aprobación de LAPEM.
Cómo evitarlo: Compre sus materiales únicamente en distribuidores eléctricos reconocidos. Verifique que la base de medidor y el interruptor principal tengan grabados o etiquetados los sellos de NOM y, si es posible, la aprobación de CFE.
4. Torque Incorrecto en las Terminales (Zapatas)
Las conexiones eléctricas flojas, conocidas como "falsos contactos", son una de las principales causas de sobrecalentamiento e incendios de origen eléctrico. Al no estar bien apretadas, las terminales generan una alta resistencia que se convierte en calor bajo carga.
Cómo evitarlo: La solución profesional es utilizar un torquímetro calibrado para apretar las zapatas de los conductores principales al valor especificado por el fabricante del equipo. Si no se cuenta con esta herramienta, un electricista experimentado debe asegurar un apriete firme y seguro.
Checklist de Control de Calidad
Antes de solicitar la visita de la UVIE y la inspección final de CFE, realice una autoverificación exhaustiva. Este checklist le ayudará a confirmar que los puntos más críticos han sido atendidos correctamente, aumentando las probabilidades de una aprobación a la primera.
[ ] Conformidad del Material: ¿La base de medidor tipo SBG2 cuenta con el sello visible de aprobación CFE/LAPEM y la certificación NOM?
[ ] Montaje y Ubicación: ¿El gabinete está perfectamente a plomo y nivel? ¿Se encuentra en el límite de la propiedad, con acceso libre y a la altura reglamentaria (1.8 m al centro)?
[ ] Sistema de Puesta a Tierra: ¿La varilla de tierra está completamente hincada? ¿El conector está firmemente apretado y el conductor de tierra tiene el calibre correcto y está conectado tanto a la base como al interruptor?
[ ] Calibre del Cableado: ¿El calibre de los conductores de fase y neutro corresponde a la capacidad de 200 A y a la distancia de la acometida, según la NOM-001-SEDE?
[ ] Conexiones y Distancias: ¿Todas las conexiones en las terminales de la base y del interruptor están firmes y apretadas? ¿La distancia entre la base de medidor y el interruptor principal no excede los 5 metros?
[ ] Identificación: ¿El conductor neutro es de color blanco en todo su recorrido visible? ¿Las fases están identificadas (aunque sea con cintas de colores)?
[ ] Limpieza y Acabado: ¿El área de trabajo está limpia y libre de obstrucciones? ¿Las perforaciones o ranuras en el muro han sido resanadas correctamente?
Mantenimiento y Vida Útil: Protege tu Inversión
Una vez que la acometida está instalada y operando, es fácil olvidarse de ella. Sin embargo, como cualquier componente crítico de una edificación, un mantenimiento adecuado puede prevenir fallas costosas, garantizar la seguridad y extender su vida útil por décadas.
Plan de Mantenimiento Preventivo
El mantenimiento de una acometida debe ser realizado exclusivamente por personal electricista calificado y con el circuito completamente desenergizado. Un plan preventivo básico debería incluir:
Inspección termográfica anual: Utilizando una cámara termográfica, un técnico puede detectar "puntos calientes" en las mordazas y conexiones. Un punto caliente es un signo inequívoco de una conexión floja o corroída que está generando calor y que es un riesgo inminente de falla o incendio.
Limpieza y reapriete de terminales (cada 2-3 años): Con el servicio desenergizado por CFE (trámite de libranza), un electricista debe limpiar el interior del gabinete y reapretar todas las conexiones atornilladas (zapatas) con un torquímetro. La vibración y los ciclos de calentamiento y enfriamiento pueden hacer que las conexiones se aflojen con el tiempo.
Inspección visual del gabinete (anual): Revisar el estado del gabinete en busca de signos de corrosión, daños físicos o filtraciones de agua. Asegurarse de que el sello NEMA 3R sigue siendo hermético es vital para proteger los componentes internos.
Durabilidad y Vida Útil Esperada en México
Una base de medidor de buena calidad, fabricada en acero rolado en frío con un buen recubrimiento (NEMA 3R), está diseñada para durar. Si se instala correctamente y se le da un mantenimiento mínimo, su vida útil puede superar fácilmente los 30 años.
Sostenibilidad e Impacto Ambiental
Una acometida bien diseñada y mantenida contribuye a la sostenibilidad de varias maneras. Primero, al garantizar conexiones firmes y eficientes, se minimizan las pérdidas de energía por efecto Joule (calor), lo que se traduce en un menor consumo y una menor huella de carbono. Segundo, el material principal del gabinete es el acero, el cual es 100% reciclable.
Preguntas Frecuentes (FAQ)
¿Qué es una base de medidor SBG2?
Es la nomenclatura que utiliza la CFE para referirse a su estándar de base de medidor (o base socket) para un servicio eléctrico trifásico, con capacidad de 200 Amperes y equipada con 7 terminales o mordazas.
¿Por qué tiene 7 terminales o mordazas?
Una acometida trifásica en configuración Estrella (la más común en México) utiliza 4 hilos: 3 fases y 1 neutro. Las 7 mordazas son necesarias para conectar la entrada y salida de cada una de las tres fases (6 terminales) y una terminal central para el conductor neutro, que además sirve como referencia de voltaje para el medidor.
¿Cuál es la diferencia entre una acometida monofásica, bifásica y trifásica?
La diferencia radica en el número de fases o líneas "vivas" que CFE suministra. La monofásica (1 fase) es para cargas ligeras (hogares). La bifásica (2 fases) es para cargas intermedias (residencias grandes, pequeños comercios). La trifásica (3 fases) es para cargas pesadas (industria, grandes comercios) y es esencial para el funcionamiento eficiente de motores de gran capacidad.
¿Qué es una UVIE y por qué es necesaria para mi instalación?
Una UVIE (Unidad de Verificación de Instalaciones Eléctricas) es un perito o empresa acreditada por la Secretaría de Energía para certificar que una instalación eléctrica cumple con la Norma Oficial Mexicana (NOM-001-SEDE-2012). Su dictamen es un requisito obligatorio para que CFE conecte el servicio en lugares de concentración pública, comercios e industrias, garantizando que la instalación es segura.
¿Puede un electricista cualquiera hacer la conexión a la red de CFE?
No, categóricamente no. La preparación de la acometida (instalación de mufa, base, interruptor, etc.) la realiza un electricista contratado por el usuario. Sin embargo, la conexión final de los cables de la acometida a la red eléctrica de CFE solo puede y debe ser realizada por personal autorizado y debidamente equipado de la Comisión Federal de Electricidad.
¿Qué es NEMA 3R?
Es una clasificación estándar de la National Electrical Manufacturers Association para gabinetes eléctricos. La designación "3R" indica que el gabinete está diseñado para uso en exteriores y ofrece protección contra la entrada de lluvia, aguanieve, nieve y la formación de hielo externo en el exterior del envolvente, pero no es a prueba de polvo.
¿Qué calibre de cable necesito para una acometida de 200 Amperes?
El calibre exacto debe ser determinado por un ingeniero eléctrico calificado, ya que depende de la longitud del conductor y las condiciones de la instalación. Sin embargo, como referencia general para distancias cortas, se suele utilizar cable de cobre calibre 3/0 AWG o cable de aluminio de 250 kcmil, de acuerdo con las tablas de ampacidad de la NOM-001-SEDE-2012.
¿Qué es el "código de red" y cómo me afecta?
El Código de Red es un conjunto de disposiciones técnicas emitidas por la Comisión Reguladora de Energía (CRE) que todos los usuarios conectados al Sistema Eléctrico Nacional deben cumplir. Para un centro de carga de 200 A, especialmente si es industrial, podría requerir que el usuario mantenga un buen factor de potencia y controle la generación de armónicos para no afectar la calidad y estabilidad de la red eléctrica.
Videos Relacionados y Útiles
Para complementar la información de esta guía, hemos seleccionado algunos videos que muestran de manera práctica los conceptos y procesos descritos.

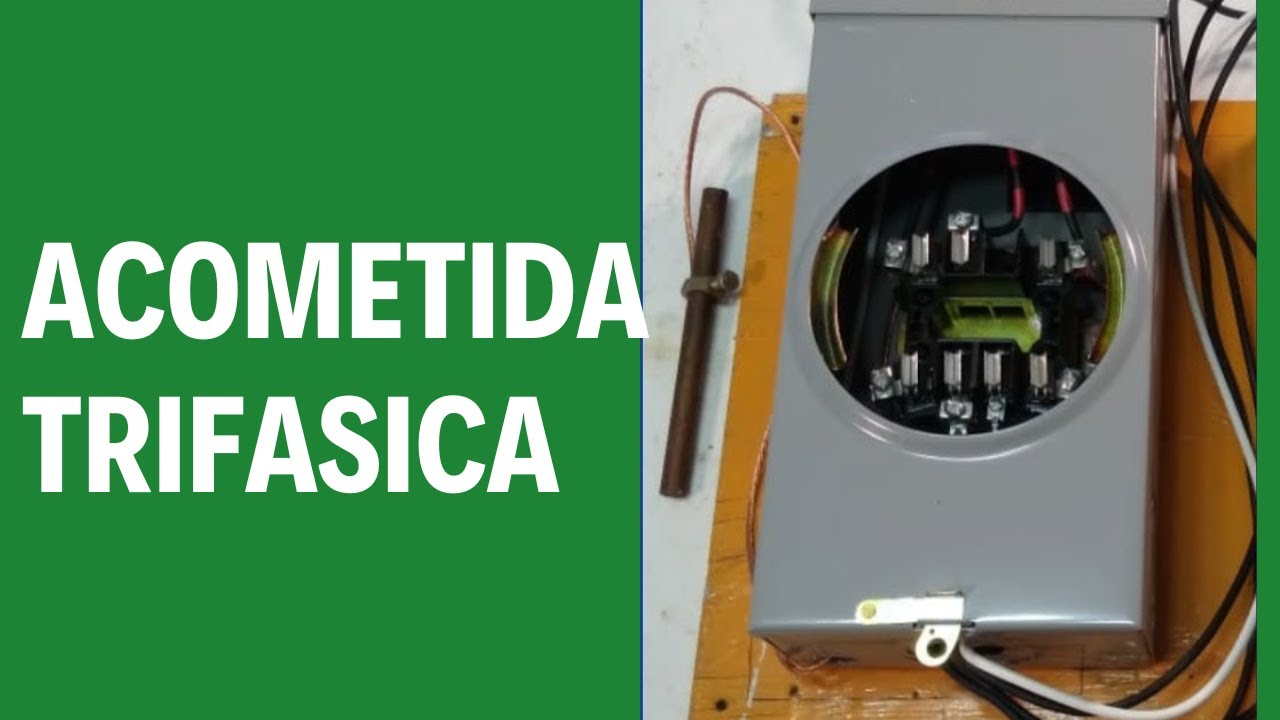

Acometida TRIFÁSICA CFE para cargas hasta 25 kW
Video didáctico que explica paso a paso la conexión de una acometida trifásica, desde la mufa hasta el interruptor principal.
Como conectar base de medidor trifasica y interruptor de cuchillas
Muestra en detalle la conexión del cableado dentro de una base de medidor trifásica y su posterior conexión a un interruptor de seguridad.
Como cambiar tu base de medidor (Socket) de tu instalación eléctrica
Guía práctica sobre el reemplazo físico de una base de medidor, mostrando el desmontaje de la unidad vieja y la instalación de la nueva.
Conclusión
La base de medidor tipo SBG2 es mucho más que una simple caja metálica; es el componente estandarizado y obligatorio que funciona como el punto de encuentro entre la infraestructura de la CFE y las instalaciones eléctricas de alta demanda en México. Como hemos detallado, su correcta selección, ubicación e instalación son requisitos no negociables para obtener la aprobación de un servicio trifásico de 200 Amperes.
El análisis demuestra que el precio de base de medidor CFE tipo SBG2 representa solo una fracción del costo total del proyecto. La inversión más significativa se encuentra en el interruptor principal, el cableado de alto calibre, la mano de obra especializada y los indispensables trámites de verificación por parte de una UVIE. Por lo tanto, planificar una acometida de esta naturaleza exige una visión integral del presupuesto y un compromiso absoluto con la normativa. Apegarse rigurosamente a las especificaciones de CFE y a los lineamientos de la NOM-001-SEDE no es solo un trámite para obtener energía, sino la inversión fundamental para garantizar una operación segura, eficiente y confiable por décadas.
Glosario de Términos
Acometida: Conjunto de conductores y equipos que conectan la red de distribución de CFE con la instalación eléctrica del usuario, específicamente hasta el equipo de medición.
Base de Medidor (Socket): Gabinete estandarizado por CFE que contiene las terminales (mordazas) donde se enchufa el medidor de energía eléctrica (watthorímetro).
CFE: Acrónimo de Comisión Federal de Electricidad, la empresa estatal encargada de la generación, transmisión, distribución y comercialización de energía eléctrica en México.
UVIE: Siglas de Unidad de Verificación de Instalaciones Eléctricas. Es una entidad o persona física acreditada por la autoridad para certificar que una instalación eléctrica cumple con la Norma Oficial Mexicana.
Trifásico: Sistema de producción, distribución y consumo de energía eléctrica formado por tres corrientes alternas monofásicas de igual frecuencia y amplitud, que presentan una diferencia de fase entre ellas de 120°. Es ideal para alimentar motores y cargas de alta potencia.
Mordazas (Jaws): Clips o terminales de presión con resorte, ubicados dentro de la base de medidor, que sujetan firmemente las terminales tipo bayoneta del medidor para asegurar una conexión eléctrica sólida.
NOM-001-SEDE: Norma Oficial Mexicana que establece las especificaciones y lineamientos de carácter técnico que deben satisfacer las instalaciones eléctricas para garantizar la seguridad de personas y propiedades.
