TAPON DE ACERO INOXIDABLE DE 1/2’Ø 3000# TIPO MACHO HEXAGONAL ROSCADO ASTM A-182-F- 304, INCLUYE: DESMANTELAMIENTO, ACARREO Y MANO DE OBRA.

El Alfil Estratégico que Define la Vida de tu Planta Industrial

En el complejo ajedrez de la ingeniería hidráulica industrial, donde un solo movimiento en falso puede costar millones en bombas cavitadas y lotes contaminados, la reducción excéntrica no es un simple accesorio; es el alfil estratégico que define la longevidad de la infraestructura.

El panorama industrial de México en 2025 se encuentra en una encrucijada fascinante. Impulsado por el fenómeno del nearshoring, el país ha visto una afluencia masiva de inversión extranjera directa, especialmente en el norte y el Bajío, revitalizando sectores clave como la manufactura de alimentos, la industria farmacéutica y la petroquímica. En este contexto de modernización acelerada, la exigencia técnica sobre los componentes básicos de la infraestructura se ha disparado. Ya no basta con "conectar tubos"; hoy se exige eficiencia energética, inocuidad total y durabilidad extrema.

En el corazón de estos sistemas de tuberías yace un componente geométricamente peculiar pero funcionalmente indispensable: la reducción excentrica acero inoxidable. A diferencia de su pariente simétrico, la reducción concéntrica, este accesorio presenta una morfología asimétrica donde uno de los lados es perfectamente plano, alineado con la generatriz del tubo, mientras que el otro lado realiza la transición cónica hacia un diámetro menor. Esta no es una decisión estética del diseñador industrial; es una respuesta de ingeniería pura a dos de los enemigos más grandes de los sistemas de flujo: el aire atrapado y el líquido retenido.

Imaginemos por un momento el sistema circulatorio de una planta procesadora de lácteos en Jalisco o una refinería en Tabasco. Millones de litros de fluido se mueven diariamente a través de kilómetros de tuberías. Cuando el diámetro de estas tuberías debe cambiar —generalmente al acercarse a una bomba o una válvula de control—, la forma en que se gestiona esa transición determina si el flujo será laminar y eficiente o turbulento y destructivo. La reducción excentrica acero inoxidable es la solución técnica para mantener la línea de flujo ininterrumpida en la parte superior (para evitar bolsas de aire en succión) o en la parte inferior (para drenaje total en vapor), dependiendo de su orientación.

En 2025, la relevancia de este componente se ve magnificada por el costo de la energía y el mantenimiento. Una bomba centrífuga que opera con cavitación debido a una mala selección de reducción en la succión puede perder hasta un 40% de su eficiencia y reducir su vida útil de 10 años a 6 meses. En términos financieros, para una planta mediana en México, esto representa pérdidas operativas que pueden superar los cientos de miles de pesos anuales solo en reparaciones y consumo eléctrico excesivo.

Además, el material juega un rol estelar. El acero inoxidable, en sus variantes austeníticas 304 y 316, se ha consolidado como el estándar indiscutible. La resistencia a la corrosión no es un lujo; es un requisito normativo bajo los estándares de la Secretaría de Salud (NOM-251) y la Secretaría del Trabajo (NOM-027). En un ambiente industrial mexicano donde la humedad, la salinidad costera y los agentes químicos de limpieza son constantes, el acero al carbono simplemente no tiene cabida en procesos críticos.

Este informe no es solo una descripción de producto; es una inmersión profunda en la ciencia, la economía y la legalidad detrás de la reducción excentrica acero inoxidable. Desglosaremos desde la microestructura cristalina que se forma durante la soldadura TIG hasta los centavos exactos que cuesta instalarla en una obra en Querétaro versus una en Tijuana. Analizaremos por qué los ingenieros experimentados consideran a esta pieza como el "seguro de vida" de las bombas y cómo su correcta especificación separa a los proyectos de clase mundial de las instalaciones propensas al fallo.

A través de las siguientes secciones, exploraremos las opciones disponibles en el mercado nacional, detallaremos un proceso constructivo que roza lo artesanal, desnudaremos los costos reales mediante Análisis de Precios Unitarios (APU) actualizados a la realidad económica de finales de 2024 y principios de 2025, y navegaremos el laberinto normativo mexicano. Prepárese para una guía técnica sin precedentes, diseñada para el profesional que no acepta márgenes de error.

Opciones y Alternativas: Navegando el Catálogo Industrial

La elección de una reducción excentrica acero inoxidable nunca debe hacerse en piloto automático. El mercado mexicano ofrece una matriz de opciones que, aunque visualmente similares, poseen propiedades metalúrgicas y mecánicas radicalmente distintas. Entender estas diferencias es la primera línea de defensa contra el sobrecosto innecesario o el fallo catastrófico.

Acero Inoxidable Grado 304 vs 316: Cuándo elegir cada uno

En México, la industria se divide principalmente en dos grandes campos metalúrgicos :

Acero Inoxidable 304/304L (UNS S30400/S30403)

Es el caballo de batalla de la industria nacional. Con una composición química que ronda el 18% de Cromo y 8% de Níquel, el grado 304 ofrece una excelente resistencia a la corrosión atmosférica y a una amplia gama de productos químicos orgánicos e inorgánicos.

• Aplicación Típica: Industria de alimentos y bebidas (lácteos, refrescos) en zonas no costeras, tratamiento de agua potable, estructuras arquitectónicas y procesos químicos moderados.

• Contexto Económico 2025: Sigue siendo la opción más costo-efectiva. Su precio es, en promedio, un 20-30% menor que el 316. Para una planta en el Bajío procesando agua purificada, especificar 304 es una decisión financiera inteligente sin sacrificar calidad.

Acero Inoxidable 316/316L (UNS S31600/S31603)

La adición crítica de 2-3% de Molibdeno cambia las reglas del juego. Este elemento otorga una resistencia superior a la corrosión por picaduras (pitting) y grietas, especialmente en presencia de cloruros.

• Aplicación Típica: Obligatorio en zonas costeras (hoteles en Cancún o Los Cabos), industria farmacéutica (donde la pureza es innegociable), procesamiento químico agresivo y ambientes marinos.

• Factor "L": La designación "L" (Low Carbon) es crucial en ambos grados. Indica un contenido de carbono inferior al 0.03%, lo que previene la precipitación de carburos de cromo durante la soldadura. En 2025, prácticamente toda la tubería soldable industrial en México se suministra en grado dual (ej. 304/304L), pero verificar esto en el certificado de calidad (MTR) es vital para evitar corrosión intergranular en la zona de la soldadura.

Reducción Excéntrica vs Concéntrica: Diferencias críticas en el manejo de fluidos y prevención de cavitación

Aquí reside la confusión técnica más frecuente. ¿Por qué insistir en la reducción excentrica acero inoxidable cuando la concéntrica es más fácil de fabricar y alinear? La respuesta es puramente hidrodinámica.

• Reducción Concéntrica: Mantiene el mismo eje central. Ideal para tramos verticales de tubería. En líneas horizontales, sin embargo, su geometría crea puntos altos (trampas de aire) o puntos bajos (trampas de líquido), dependiendo del fluido.

• Reducción Excéntrica: Desplaza el eje para mantener un lado plano.

  • Configuración "Flat Top" (Plano Arriba): El estándar de oro para la succión de bombas. Al mantener la parte superior de la tubería perfectamente horizontal, evita que las burbujas de aire se acumulen en el "techo" de la reducción. Estas burbujas, si se formaran, entrarían eventualmente en la bomba como un "tapón" de aire, causando cavitación destructiva.

  • Configuración "Flat Bottom" (Plano Abajo): Esencial en líneas de vapor y drenaje. Mantiene el fondo de la tubería continuo, permitiendo que el condensado o los líquidos drenen completamente por gravedad sin estancarse en el "escalón" que formaría una concéntrica.

Conexiones para Soldar (Buttweld) vs Roscadas: Ventajas estructurales

Aunque el enfoque de este reporte es la versión soldable (Butt Weld), en la industria alimentaria (Food & Pharma) mexicana de 2025, la conexión tipo Clamp (Triclamp) es una alternativa común para equipos que requieren desmontaje frecuente para limpieza (COP - Clean Out of Place).

• Soldable (Butt Weld): Permanente, higiénica, menor costo inicial, requiere mano de obra calificada. Ideal para líneas fijas de distribución.

• Clamp: Desmontable, mayor costo por accesorio (requiere férulas y abrazaderas), facilita inspección. Ideal para conexiones directas a equipos o manifolds de válvulas.

Alternativas en Acero al Carbón o PVC: Cuándo el ahorro compromete la durabilidad

La robustez mecánica de la reducción excentrica acero inoxidable viene dictada por su "Cédula" o espesor de pared, regulado por la norma ASME B36.19 :

• Cédula 10 (Sch 10S): Pared delgada. Es el estándar para tuberías de baja presión (menos de 150 PSI) y sistemas sanitarios donde el peso y el costo son factores. Su soldadura requiere mayor destreza debido al riesgo de perforación (burn-through), pero permite sistemas más ligeros y económicos.

• Cédula 40 (Sch 40S): Pared estándar. Ofrece mayor resistencia mecánica y margen de corrosión. Es la elección predeterminada para líneas de vapor, aire comprimido y fluidos de proceso a presiones medias. Su mayor espesor facilita la soldadura para operadores menos experimentados, actuando como disipador de calor.

• Cédula 80 (Sch 80S): Pared extra gruesa. Reservada para alta presión o condiciones severas de erosión/corrosión. Su uso en reducciones excéntricas es menos común pero vital en la industria petroquímica pesada.

Proceso Constructivo Paso a Paso: Instalación y Soldadura

Instalar una reducción excentrica acero inoxidable no es una tarea de fuerza bruta; es un procedimiento quirúrgico. En 2025, con la normativa de calidad más estricta, el proceso de soldadura TIG (GTAW) debe seguir un protocolo casi ritualístico para garantizar la integridad mecánica y sanitaria de la unión.

Preparación de la tubería y biselado: Asegurando la unión perfecta

Los expertos coinciden: una soldadura perfecta es imposible sobre una base sucia o mal preparada.

1. Corte y Biselado: El corte del tubo debe ser perfectamente escuadrado. Para espesores mayores a 3mm (común en Sch 40), se requiere un bisel de 37.5° para asegurar la penetración completa. El "land" o cara de raíz debe ser uniforme (aprox. 1.5mm).

2. Limpieza Química y Mecánica: El acero inoxidable es extremadamente sensible a la contaminación. Se debe limpiar un área de al menos 25mm a cada lado de la unión con solventes vírgenes (acetona o alcohol isopropílico) para remover aceites de corte, grasa de las manos o residuos de adhesivos. Advertencia crítica: Jamás utilizar cepillos de alambre de acero al carbono; solo cepillos de acero inoxidable dedicados exclusivamente a este material para evitar contaminación cruzada (óxido incrustado).

Alineación de la generatriz plana: El secreto para evitar bolsas de aire o sedimentos

Aquí la geometría excéntrica presenta un reto. A diferencia de los tubos redondos que se auto-centran, la reducción excéntrica debe alinearse cuidadosamente para respetar la orientación "Plano Arriba" o "Plano Abajo". El uso de niveles láser o digitales es estándar en 2025 para garantizar que la generatriz plana esté a 0° de inclinación. Se recomienda dejar una separación de raíz (gap) de 3-4mm si se usa aporte, o cerrado si es fusión autógena sanitaria.

Proceso de soldadura TIG (GTAW) con gas argón: Técnica recomendada para el inoxidable en México

Este es el paso donde fallan los aficionados. Al soldar acero inoxidable, el calor penetra hasta la cara interior del tubo. Si ese metal caliente entra en contacto con el oxígeno del aire, se oxida instantáneamente formando una costra negra, rugosa y porosa conocida como "sugaring" (granulado).

• Consecuencia: Esta superficie rugosa es un refugio perfecto para bacterias (biofilm) y es el punto de inicio para la corrosión. En industria alimentaria, es causa de rechazo total del lote y clausura de línea.

• Procedimiento 2025: Se deben instalar tapones de purga (dams) a ambos lados de la soldadura interna. Se inyecta gas Argón (pureza 99.998%) para desplazar todo el aire. El estándar actual exige el uso de monitores de oxígeno residual. No se debe iniciar el arco hasta que el nivel de oxígeno sea menor a 50 ppm (partes por millón) para grado farmacéutico, o 500 ppm para industrial general.

• Caudal: Un flujo suave de 5 a 8 litros por minuto es suficiente para mantener la presión positiva sin causar turbulencia que succione aire exterior al baño de fusión.

Limpieza, pasivado y acabado final: Maximizando la resistencia a la corrosión

La soldadura no termina al apagar el arco. La zona soldada ha perdido su capa pasiva natural y presenta colores de revenido (azul, dorado, violeta) que indican óxidos de cromo engrosados y zonas empobrecidas.

1. Decapado (Pickling): Aplicación de geles o pastas decapantes (basados en ácido nítrico y fluorhídrico) que disuelven la capa superficial alterada y los óxidos térmicos, dejando el metal base limpio.

2. Pasivado: Aunque el decapado inicia la pasivación, en ambientes críticos se aplica un agente pasivante (ácido cítrico o nítrico) para forzar la formación inmediata y uniforme de la capa de óxido de cromo inerte.

3. Limpieza Final: Lavado abundante con agua desmineralizada para remover cualquier rastro de ácidos que podría causar corrosión a largo plazo.

Listado de Materiales e Insumos

Cantidades y Rendimientos de Materiales

Un error común en la estimación de costos es subestimar los consumibles. "Es solo una soldadura", dicen. Pero en acero inoxidable, el costo del gas y los abrasivos es significativo.

Desglose de Insumos por Junta (Ejemplo: Reducción 3" x 2")

Para instalar una reducción excéntrica de 3 pulgadas (lado mayor) a 2 pulgadas (lado menor), consideramos dos soldaduras circunferenciales (una en cada extremo).

Análisis de Precio Unitario (APU) - Ejemplo Detallado 2025

A continuación, presentamos un análisis de costos detallado para el mercado mexicano. Estos precios reflejan la realidad inflacionaria y laboral proyectada para el primer trimestre de 2025.

Concepto: Suministro e instalación de Reducción Excéntrica de Acero Inoxidable 304L, de 3" a 2", Cédula 10, soldada a tope con proceso TIG y purga de argón. Unidad: Pieza (Pza). Moneda: Pesos Mexicanos (MXN).

Normativa, Permisos y Seguridad: Construye con Confianza en México

Operar en el sector industrial mexicano en 2025 implica navegar una red estricta de regulaciones. El incumplimiento no solo arriesga la seguridad, sino que puede derivar en multas severas de la STPS o clausuras sanitarias.

Normas Oficiales Mexicanas (NOM) y Estándares Internacionales (ASTM/ASME)

• NOM-008-SCFI-2002 (Sistema General de Unidades de Medida): Aunque la industria petrolera y de tuberías habla en "pulgadas" (inches), esta norma obliga a que toda documentación oficial, planos presentados a gobierno y etiquetas comerciales incluyan la conversión al Sistema Internacional (mm). Una reducción de 3" debe documentarse también como DN 80.

• ASTM A403: Especificación estándar para accesorios de tubería de acero inoxidable austenítico forjado. Define los grados (WP304, WP316) y las pruebas de tensión e impacto requeridas.

• ASME B16.9: Estándar dimensional para accesorios soldados a tope forjados en fábrica. Establece la longitud, el espesor de pared en los extremos y las tolerancias de redondez.

¿Necesito un Permiso de Construcción o Unidad de Verificación?

Para instalaciones de tuberías de proceso dentro de una planta privada, generalmente no se requiere licencia de construcción municipal específica para la tubería en sí, pero sí la firma de un Perito Corresponsable en Instalaciones si el sistema maneja fluidos peligrosos o alta presión, validando que el diseño cumple con las normas de seguridad. Además, si la instalación es de gas o recipientes a presión, una Unidad de Verificación (UV) acreditada por la CRE o STPS deberá dictaminar la conformidad.

Seguridad en el Sitio de Trabajo (EPP Especializado)

La NOM-027-STPS-2008 es la biblia de la seguridad para el soldador.

• Requisito Crítico: Análisis de riesgos potenciales antes de soldar.

• EPP Específico: Caretas electrónicas con sombra variable (10-12 para TIG), guantes de carnaza de cabrito (más sensibles y flexibles que los de operador normal) para TIG, respiradores para humos metálicos (el cromo hexavalente del inox es cancerígeno), y ropa de algodón 100% o cuero.

• Mamparas: Uso obligatorio de biombos para proteger a terceros de la radiación UV del arco.

Costos Promedio para diferentes regiones de México (Norte, Occidente, Centro, Sur)

México es un país de contrastes logísticos y laborales. El costo de instalar una reducción excentrica acero inoxidable varía según la latitud.

Usos Comunes en la Construcción e Industria Mexicana

La versatilidad de la reducción excentrica acero inoxidable la coloca en el centro de múltiples industrias.

Industria Alimentaria y Láctea: Higiene y grado alimenticio

En una planta de lácteos en Jalisco, la inocuidad es ley. Las reducciones excéntricas se instalan para evitar puntos muertos donde la leche pueda estancarse y fermentar. El acabado sanitario (pulido) es obligatorio.

Sistemas de Succión de Bombas: Prevención de bolsas de aire

En una cervecería en Orizaba, el mosto se bombea entre tanques. Se instala una reducción excéntrica con el lado plano hacia arriba (Flat Top) justo antes de la succión. Resultado: Las burbujas pasan libremente, evitando que la bomba cavite y dañe el producto.

Plantas de Tratamiento de Agua: Resistencia a la oxidación

Para plantas municipales o industriales, el acero 304 es estándar. La reducción excéntrica permite manejar los cambios de diámetro en los manifolds de válvulas sin crear turbulencias excesivas que afecten las lecturas de los flujómetros.

Procesos Químicos y Farmacéuticos: Manejo de fluidos agresivos

En un laboratorio en CDMX con sistemas de Agua para Inyectables (WFI), se utilizan reducciones excéntricas (Flat Bottom) en puntos de drenaje para asegurar que, al abrir la válvula de fondo, la tubería se vacíe al 100% por gravedad, sin dejar residuos.

Errores Frecuentes y Cómo Evitarlos

La experiencia nos enseña que los errores en inoxidable son costosos. Aquí los "pecados capitales" a evitar en 2025.

1. Orientación Invertida: El error clásico. Instalar una excéntrica "plano abajo" en la succión de una bomba. Esto crea una trampa de aire perfecta. Solución: Aire sube (Plano Arriba en bombas), Agua baja (Plano Abajo en drenajes).

2. Contaminación Férrica: Usar un disco de corte que ayer cortó acero al carbono. Las chispas incrustan hierro en el inoxidable. Solución: Herramientas segregadas.

3. Purga Insuficiente: "Dale así, nadie lo ve por dentro". Error fatal. La raíz oxidada (sugaring) se desprenderá con el tiempo. Solución: Medir oxígeno residual antes de soldar.

Checklist de Control de Calidad

Antes de firmar la estimación o liberar el sistema, verifique:

• [ ] Documental: Certificados de Calidad (MTR) de la reducción y el aporte coinciden (Heat Number).

• [ ] Visual: Cordón uniforme, sin poros (pinholes) ni mordeduras.

• [ ] Raíz: (Si es accesible) Raíz plateada o pajiza. Color negro es rechazo.

• [ ] Geometría: Orientación correcta (Flat Top/Bottom) verificada con nivel.

• [ ] Prueba: Hidrostática exitosa a 1.5x presión de diseño.

Mantenimiento y Vida Útil: Protege tu Inversión

Plan de Mantenimiento Preventivo

• Pasivación Cíclica: Cada 2-3 años, aplicar ácido cítrico para regenerar la capa pasiva.

• Inspección Visual: Buscar manchas de óxido ("llanto") que indiquen contaminación externa.

Durabilidad y Vida Útil Esperada en México

• Ambiente Industrial Interior: >30 años.

• Ambiente Costero/Salino: 15-20 años (requiere acero 316 y limpieza frecuente).

Sostenibilidad e Impacto Ambiental

El acero inoxidable es 100% reciclable. Al final de su vida útil, una reducción excéntrica tiene un alto valor de recuperación (chatarra), fomentando la economía circular en la industria mexicana.

Preguntas Frecuentes (FAQ)

¿Puedo unir una reducción Cédula 40 con un tubo Cédula 10?

No directamente. Quedará un escalón interno que causa turbulencia y acumulación de suciedad. Se debe maquinar el interior de la pieza más gruesa (taper boring) con una pendiente de 1:4.

¿Qué pasa si uso una reducción concéntrica en la succión de la bomba?

Corres un riesgo alto de cavitación. El aire atrapado en la parte superior reducirá el flujo efectivo y dañará el impulsor.

¿El acero 304L es más débil que el 304 normal?

Históricamente sí, pero en 2025 la mayoría del acero incluye adición de Nitrógeno, recuperando la resistencia mecánica perdida por el bajo carbono.

¿Cuánto dura una reducción de acero inoxidable?

Bien seleccionada e instalada: 20 a 50 años. Mal instalada: puede fugar en 6 meses.

¿Por qué mi reducción inoxidable se ve oxidada si es nueva?

Probablemente contaminación férrica durante la instalación (chispas de pulidora cercana). Se soluciona con limpieza y decapado.

¿Es obligatorio usar Argón para soldar inoxidable?

Para proceso TIG, sí, es absoluto. Sin gas inerte, el electrodo de tungsteno se quema y el acero se oxida instantáneamente.

¿Cuál es la diferencia de precio entre 304 y 316?

El 316 suele ser entre un 20% y 30% más caro debido al contenido de Molibdeno.

Videos Relacionados y Útiles

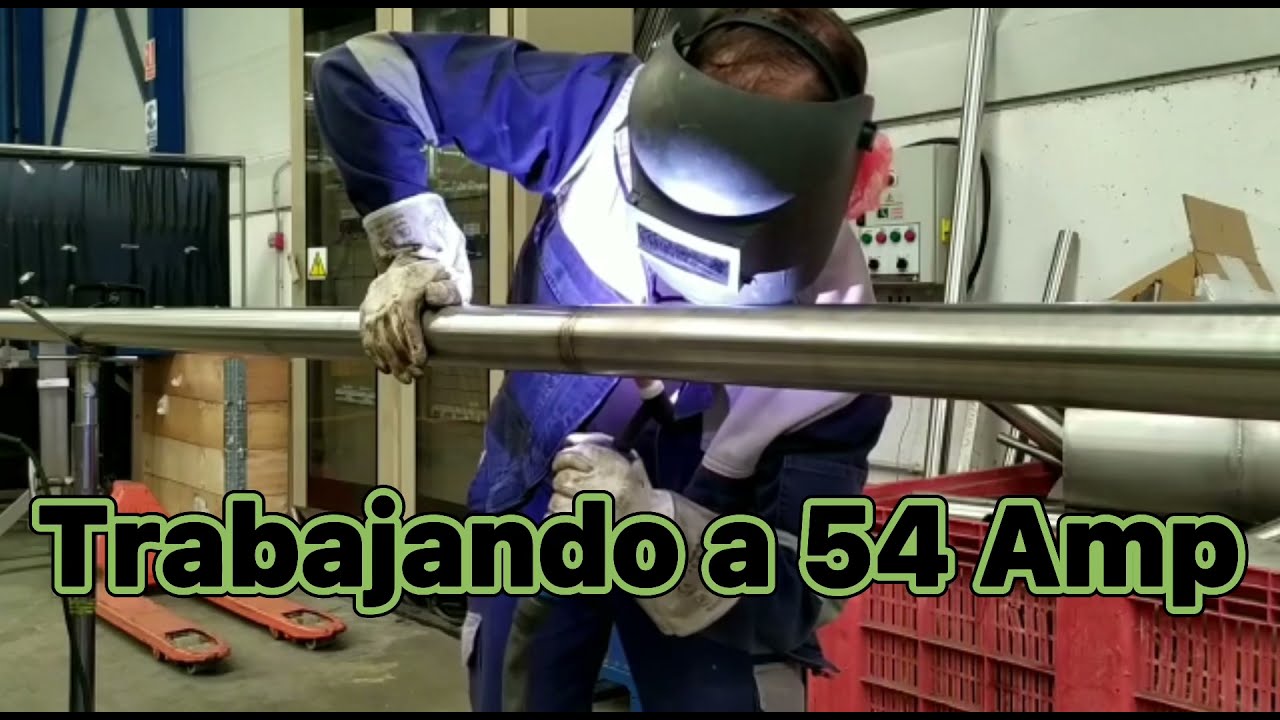

Errores de Soldadura TIG Inox y Purga

Análisis detallado de los errores comunes al soldar acero inoxidable (oxidación interna por falta de purga) y cómo evitarlos para cumplir normas sanitarias.

Guía de Instalación Tubería Inox TIG

Demostración visual paso a paso de la configuración para soldadura TIG en inoxidable, incluyendo el sistema de purga interna con argón.

Seguridad en Soldadura (NOM-027)

Explicación clara sobre las medidas de seguridad, EPP y normatividad mexicana obligatoria para trabajos de soldadura y corte.

Conclusión

La reducción excentrica acero inoxidable es más que un simple cono de metal; es una pieza de ingeniería de precisión que resuelve problemas fundamentales de fluidodinámica. En el México industrial de 2025, donde la eficiencia y la calidad son las divisas del éxito, comprender la función, selección e instalación de este componente es obligatorio.

Hemos visto que el costo de la pieza es una fracción del costo total instalado. El valor real reside en el conocimiento: saber orientarla correctamente para salvar una bomba de $500,000 pesos, saber purgarla para evitar un rechazo sanitario y saber especificar el material correcto para que dure décadas.

Para el contratista, el ingeniero de planta y el comprador técnico, la lección es clara: no escatime en la reducción excéntrica. Es el seguro más barato que puede comprar para la integridad de su sistema hidráulico.

Glosario de Términos

• APU (Análisis de Precio Unitario): Desglose detallado de materiales, mano de obra y equipos para calcular el costo de una actividad constructiva.

• Cavitación: Fenómeno físico donde cambios de presión crean burbujas de vapor que implosionan violentamente, erosionando metal y dañando bombas.

• Cédula (Schedule): Estándar norteamericano (ASME) que define el espesor de pared de tuberías y accesorios.

• Decapado (Pickling): Proceso químico ácido para remover óxidos térmicos y contaminantes de la superficie del acero inoxidable.

• Generatriz: Línea recta que, al moverse, engendra una superficie cilíndrica o cónica; en la reducción excéntrica, es el lado plano.

• Pasivado: Proceso químico que fomenta la formación de la capa de óxido de cromo protectora en el acero inoxidable.

• TIG (GTAW): Soldadura por arco con electrodo de tungsteno no consumible y gas inerte, ideal para alta precisión.
