Codo de 90º tipo 3 PPR para agua fría soldada por termofusión marca Tuboplus de 20mm de diámetro

El Maestro de la Termofusión: Guía Definitiva del Codo de 3/4 Tuboplus en la Construcción Mexicana

El "Soldado Silencioso" que garantiza la presión en tu ducha ha evolucionado. La industria de la construcción en México atraviesa una transformación tecnológica al iniciar el ciclo fiscal 2025, donde el cobre ha cedido su trono a los polímeros avanzados. En el centro de esta revolución se encuentra el codo de 3/4 tuboplus, una pieza fundamental fabricada en Polipropileno Copolímero Random (PPR) que ha redefinido las instalaciones hidráulicas.

Esta guía técnica disecciona este componente crítico, ofreciendo a ingenieros, arquitectos y autoconstructores una hoja de ruta precisa sobre su especificación, instalación y costeo en el contexto económico actual. Descubrirás por qué la tecnología de termofusión, cuando se ejecuta correctamente, crea una unión monolítica (una sola pieza) que garantiza "cero fugas" y una durabilidad superior a 50 años, eliminando los mantenimientos costosos que plagan a las edificaciones antiguas.

Opciones y Alternativas de Conexión Hidráulica

Elegir la conexión correcta es el primer paso para una red hidráulica eficiente. Analizamos cómo se posiciona esta tecnología frente a otras opciones del mercado.

Codo de 90° vs. Codo de 45°: ¿Cuándo usar cada uno para optimizar el flujo?

Mientras que el codo de 90° es estándar para cambios de dirección en esquinas y subidas a muros, su geometría genera una pérdida de carga (fricción) significativa debido a la turbulencia del agua al chocar contra la pared del accesorio. En líneas de alimentación principales donde se busca mantener la presión, el uso de dos codos de 45° para realizar un giro suave reduce la resistencia hidráulica, mejorando el caudal final en servicios críticos como regaderas de alto flujo.

Comparativa de Materiales: Tuboplus (PPR) vs. CPVC y Cobre en el mercado actual

• Tuboplus (PPR): Destaca por su unión molecular (termofusión) que elimina el riesgo de despeque. Su resistencia al impacto es superior en obra negra y soporta el congelamiento sin estallar gracias a su elasticidad.

• Cobre: Aunque es bactericida natural y resistente a los rayos UV, su costo en 2025 es prohibitivo para vivienda de interés medio. Además, presenta alto riesgo de robo en obra y corrosión por par galvánico.

• CPVC: Es la opción económica, pero su unión cementada depende 100% de la limpieza química y es frágil a los golpes (se fractura cristalizándose), especialmente en zonas sísmicas.

Alternativas de Transición: Conexiones con rosca metálica y adaptadores

Para conectar la red de PPR a válvulas, calentadores o bombas, no se debe improvisar. Existen codos con inserto metálico (macho o hembra) fabricados en latón niquelado que resisten el torque de apriete sin barrerse, garantizando una transición segura entre el plástico y el metal de los equipos.

Proceso Constructivo Paso a Paso: Instalación Profesional por Termofusión

La termofusión es ciencia aplicada. Sigue este protocolo para garantizar una unión perfecta del codo de 3/4 tuboplus.

Fase 1: Preparación, Corte y Limpieza de la Tubería y Conexión

El corte debe realizarse con tijera cortatubo de matraca para asegurar un ángulo de 90° exacto y libre de rebabas. La limpieza es crítica: usa un paño de algodón que no desprenda pelusa humedecido con alcohol isopropílico para eliminar polvo, grasa y humedad tanto del tubo como del interior del codo. Cualquier contaminante creará un poro en la fusión.

Fase 2: Calentamiento Preciso con Termofusor (Tiempos y Temperaturas de 260°C)

El termofusor debe estar estabilizado a 260°C ± 5°C (luz verde encendida). Para el diámetro de 25 mm (3/4"):

• Inserta simultáneamente tubo y conexión en los dados hasta la marca de profundidad.

• El tiempo de calentamiento es estrictamente de 7 segundos. Exceder este tiempo provoca el cierre del diámetro interno (taponeo).

Fase 3: Unión y Alineación de las Piezas (El Anillo de Seguridad Visible)

Retira las piezas del dado y únelas inmediatamente sin girar. Tienes un intervalo máximo de 4 segundos para realizar el acople. Debes empujar hasta que se formen dos anillos uniformes de material fundido alrededor de la unión.

Fase 4: Pruebas de Presión y Verificación de Hermeticidad

Antes de cerrar muros, realiza una prueba hidrostática a 1.5 veces la presión de trabajo (aprox. 10-12 kg/cm²) durante al menos 3 horas para detectar microfugas.

Listado de Materiales Necesarios para la Instalación

Cantidades y Rendimientos de Materiales en Redes Hidráulicas

Análisis de Precio Unitario (APU) - Ejemplo Detallado por Pieza Instalada

A continuación se presenta una estimación del costo directo para la instalación de un codo de 3/4 tuboplus dentro de una red hidráulica en 2025.

Nota: Este costo es por pieza individual instalada como parte de un sistema mayor. No incluye indirectos, utilidad ni IVA.

Normativa, Permisos y Seguridad: Construye con Confianza en México

Normas Oficiales Mexicanas (NOM) y NMX Aplicables

El material debe cumplir con la NMX-E-226/2-CNCP-2007, que regula los tubos de polipropileno para conducción de agua. Esta norma asegura que el plástico es de "Grado Alimenticio", no tóxico y resistente a la presión y temperatura del clima mexicano .

¿Necesito un Permiso de Construcción para Instalaciones Hidráulicas?

Generalmente, la renovación de instalaciones hidráulicas internas (baños, cocinas) que no afecten elementos estructurales se considera mantenimiento y no requiere licencia de construcción mayor en la CDMX y la mayoría de los estados. Sin embargo, si la obra implica romper losas estructurales o modificar la toma domiciliaria en la vía pública, sí se requiere un permiso o manifestación de obra menor .

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

La termofusión implica riesgos térmicos. Es obligatorio el uso de guantes de carnaza o algodón grueso para evitar quemaduras con el termofusor (260°C). También se requieren gafas de seguridad al cortar tubería y calzado de seguridad dieléctrico ante la presencia de agua y herramientas eléctricas.

Costos Promedio por Región en México (Norte, Occidente, Centro, Sur)

Estimación promediada para el primer trimestre de 2025.

Nota: Costos aproximados sujetos a inflación y condiciones específicas de la obra.

Usos Comunes del Codo de 3/4 en la Construcción Mexicana

Instalaciones Hidráulicas Residenciales de Agua Fría y Caliente

Es el diámetro estándar para las líneas principales de distribución dentro de una casa habitación, llevando agua desde el tinaco hasta los ramales de baño y cocina.

Redes de Alimentación para Calentadores Solares y Boilers

Debido a su resistencia térmica (hasta 95°C esporádico), es ideal para las bajadas de agua caliente de calentadores solares, donde el CPVC suele fallar por cristalización ante los choques térmicos.

Sistemas de Distribución en Edificaciones Comerciales de Media Presión

En plazas comerciales y oficinas, se utiliza para redes de agua potable y sistemas de aire acondicionado (agua helada) debido a su baja conductividad térmica que reduce la condensación.

Errores Frecuentes y Cómo Evitarlos en la Termofusión

• El Taponeo (Exceso de inserción): Ocurre al empujar el tubo más allá de la marca de 14 mm dentro del codo caliente. Esto crea un anillo interno que reduce el flujo. Solución: Marcar siempre la profundidad de inserción con lápiz antes de calentar.

• Soldadura Fría: Ocurre por calentar menos de 7 segundos o por tener las piezas sucias. La unión parece firme pero fugará con la presión. Solución: Respetar cronómetro y limpiar con alcohol.

• Giro al Unir: Girar el tubo al insertarlo en el codo rompe la fusión molecular. Solución: Insertar recto y alinear solo visualmente en los primeros 4 segundos.

Checklist de Control de Calidad: Criterios de Aceptación de la Obra

1. [ ] Se observa un doble anillo de fusión uniforme alrededor de la conexión.

2. [ ] La tubería entra recta y perpendicular al codo (90°).

3. [ ] No hay escurrimientos de material hacia el interior (verificar visualmente antes de conectar el siguiente tramo).

4. [ ] Prueba de presión superada sin caída manométrica durante 3 horas.

Mantenimiento y Vida Útil: Protege tu Inversión Hidráulica

Plan de Mantenimiento Preventivo para Sistemas de PPR

El sistema Tuboplus es prácticamente libre de mantenimiento. Sin embargo, se recomienda inspeccionar las válvulas de inserción cada año para verificar que no haya calcificación en las partes metálicas.

Durabilidad y Vida Útil Esperada en Diferentes Climas de México

En interiores, la vida útil supera los 50 años. En exteriores expuestos al sol intenso del norte de México, la tubería debe protegerse con pintura vinílica o recubrimiento térmico para evitar la degradación por rayos UV, que cristaliza el material en 2-3 años.

Sostenibilidad e Impacto Ambiental: El Polipropileno como Opción Ecológica

El PPR es 100% reciclable y su proceso de fabricación tiene una huella de carbono menor que la del cobre. Además, su superficie interna lisa reduce el consumo energético de las bombas al generar menos fricción.

Preguntas Frecuentes (FAQ) sobre el Codo de 3/4 Tuboplus

¿Cuál es el precio promedio del codo de 3/4 tuboplus en 2025?

El precio al menudeo oscila entre $7.00 y $12.00 MXN dependiendo del distribuidor (ferreterías de barrio vs. grandes superficies) y la región del país .

¿Es compatible el codo de 3/4 tuboplus con tubería de cobre vieja?

No directamente por fusión. Para unirlos, necesitas un conector con rosca (macho o hembra) en la parte de Tuboplus y un conector roscado soldado en la parte de cobre. Nunca intentes pegar o fusionar materiales distintos directamente.

¿Qué pasa si caliento el codo más de 7 segundos?

Si excedes el tiempo (ej. 10-12 segundos), el plástico se vuelve demasiado líquido. Al unirlo, el material sobrante se colapsará hacia el interior del tubo, reduciendo el diámetro de paso y provocando baja presión de agua en tu casa.

¿Puedo usar este codo para tuberías de gas?

No. El Tuboplus hidráulico (verde) no está certificado para conducción de gas. Existen líneas específicas de tubería amarilla o multicapa con aluminio (PE-AL-PE) diseñadas y normadas para gas natural o LP.

¿Se puede reutilizar un codo si me equivoqué en la instalación?

No. Una vez termofusionado, la unión es permanente (molecular). Si cometiste un error, debes cortar el tramo y usar un codo nuevo y un cople para reparar la sección.

¿Cuál es la presión máxima que soporta?

El codo de 3/4 Tuboplus (Clase PN 20) soporta una presión nominal de 20 kg/cm² a temperatura ambiente (20°C). Esto es muy superior a la presión doméstica normal que ronda los 2 a 4 kg/cm².

¿Necesito lijar el tubo antes de termofusionar?

No, a diferencia del PVC o CPVC, el Tuboplus no requiere lijado. Solo requiere una limpieza profunda con alcohol para quitar grasa y polvo. Lijarlo podría reducir el diámetro exterior y afectar el ajuste en el dado.

Videos Relacionados y Útiles de Instalación

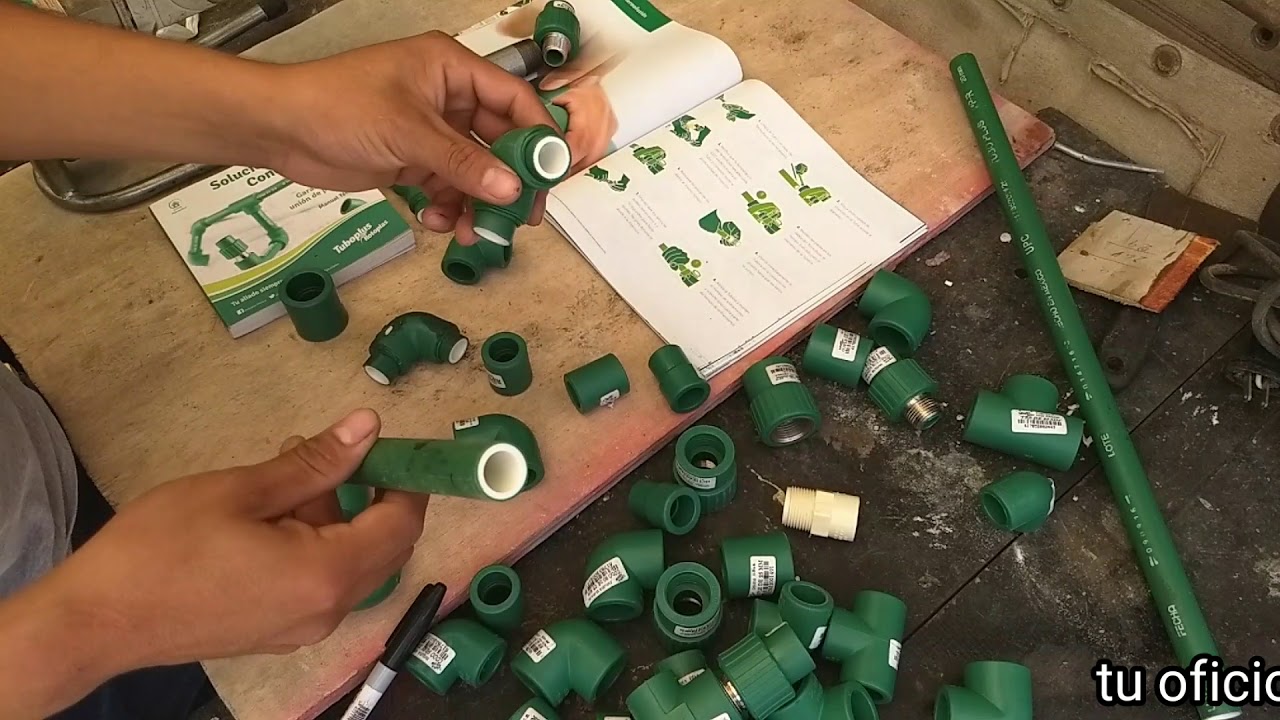

Pasos para una Termofusión Perfecta

Tutorial claro sobre el proceso de marcado, calentamiento y unión para evitar errores.

Errores Comunes en Termofusión

Aprende a identificar y evitar el "taponeo" y la falta de inserción que causan fugas.

Reparación de Fugas en Tuboplus

Técnicas para reparar tubería perforada accidentalmente usando tapones de reparación.

Conclusión

La adopción del codo de 3/4 tuboplus en la infraestructura mexicana no es una moda pasajera, sino una evolución hacia la eficiencia. Su capacidad para crear sistemas herméticos, combinada con una resistencia química y térmica superior, lo convierte en la opción más inteligente para construcciones nuevas y remodelaciones en 2025. Aunque requiere una mano de obra capacitada y herramientas específicas, la inversión se recupera con décadas de operación libre de mantenimiento. Al elegir calidad certificada y seguir los procesos normativos, garantizas la plusvalía y seguridad de tu patrimonio.

Glosario de Términos Técnicos Hidráulicos

• PPR (Polipropileno Copolímero Random): Polímero termoplástico de alta resistencia y estabilidad térmica utilizado para la fabricación de tuberías hidráulicas.

• Termofusión: Proceso de unión térmica donde el tubo y la conexión se calientan a 260°C para fundirse y convertirse en una sola pieza monolítica.

• PN (Presión Nominal): Clasificación que indica la presión máxima de trabajo en bares (kg/cm²) que soporta el tubo a 20°C durante 50 años.

• SDR (Standard Dimension Ratio): Relación geométrica entre el diámetro exterior del tubo y su espesor de pared; a menor SDR, mayor resistencia a la presión.

• Capa Antibacteriana: Recubrimiento interno (generalmente en tubería Tuboplus) que inhibe la reproducción de bacterias en el agua estancada.

• Golpe de Ariete: Pico de presión causado por el frenado repentino del flujo de agua (ej. al cerrar una llave rápido), que el PPR absorbe mejor que el metal.

• Termofusor: Herramienta eléctrica (plancha) provista de dados teflonados diseñada para calentar las piezas de PPR a la temperatura exacta de fusión.
