| Clave | Descripción del Análisis de Precio Unitario | Unidad |
| 04-3640 | LEVANTAMIENTO TOPOGRAFICO EN CALLES DE TRANSITO INTENSO DE 2,000 A 10,000 M2 | M2 |
| Clave | Descripción | Unidad | Cantidad | Costo | Importe |
|---|---|---|---|---|---|
| Mano de Obra | |||||
| 02-1250 | CUADRILLA No 125 ( 1 INGENIERO C + 1 PASANTE DE ARQUITECTURA + 1 AUXILIAR DE TOPOGRAFO + 4 CADENEROS ) | JOR | 0.001100 | $3,719.91 | $4.09 |
| Suma de Mano de Obra | $4.09 | ||||
| Equipo | |||||
| 03-4280 | NIVEL PARA MEDICION K-E, TIPO DUMPY, MODELO 503 | HORA | 0.008800 | $1.07 | $0.01 |
| 03-4290 | TRANSITO PARA MEDICION K-E, MODELO CH5 | HORA | 0.008800 | $1.44 | $0.01 |
| Suma de Equipo | $0.02 | ||||
| Costo Directo | $4.11 |
La Precisión que Define tu Obra: El transito topografico como Eje de la Ingeniería
El Guardián Silencioso de tu Cimentación: La Prueba que Garantiza la Verticalidad de tu Inversión. En el vasto y complejo ecosistema de la construcción en México, desde las autoconstrucciones en las periferias urbanas hasta los megaproyectos de infraestructura federal, existe un instrumento que funge como el árbitro supremo de la geometría espacial: el transito topografico. Este dispositivo no es meramente una herramienta de medición; es la columna vertebral técnica que asegura que lo dibujado en el plano se materialice con fidelidad milimétrica en el terreno físico.
El transito topografico, en su definición técnica más pura, es un instrumento óptico-mecánico universal diseñado para la medición de ángulos verticales y horizontales con una precisión que desafía la percepción humana. Históricamente, en México, su relevancia trascendió la simple ingeniería; fue la herramienta clave durante la Reforma Agraria para la delimitación de ejidos y la parcelación de la tierra que dio forma a la tenencia moderna del suelo nacional. Hoy, en el escenario constructivo de 2025, aunque desafiado por tecnologías satelitales y láser, el tránsito mantiene su vigencia operativa, especialmente en obras donde la robustez y la independencia energética son críticas.
La ingeniería mexicana, caracterizada por su capacidad de adaptación a terrenos agrestes —desde los suelos volcánicos del Eje Neovolcánico hasta las planicies kársticas de la Península de Yucatán—, ha encontrado en el transito topografico un aliado insustituible. A diferencia de otros equipos que pueden fallar ante la humedad extrema de Tabasco o el polvo fino de los desiertos de Sonora, la mecánica óptica del tránsito ofrece una resiliencia operativa única. En esta guía exhaustiva, el lector no solo aprenderá a operar este equipo con la destreza de un topógrafo veterano, sino que dominará la estructura de costos actualizada para 2025, entenderá las implicaciones legales de un trazo certificado y descubrirá cómo proteger su inversión mediante un mantenimiento riguroso.
Opciones y Alternativas en Equipos de Medición
La selección del equipo topográfico adecuado es una decisión financiera y técnica de primer orden. En el mercado mexicano de 2025, conviven múltiples generaciones de tecnología, cada una con su nicho de rentabilidad y precisión.
El Tránsito Mecánico Tradicional: Robustez en el Campo
El tránsito mecánico representa la ingeniería clásica. Su funcionamiento, libre de componentes electrónicos, depende enteramente de la óptica y la mecánica de precisión. En el contexto mexicano actual, su uso sigue siendo predominante en obras de edificación mediana y en zonas rurales donde el acceso a fuentes de energía para recargar baterías es limitado o inexistente.
La principal ventaja de este equipo reside en su independencia energética y durabilidad extrema. Un tránsito mecánico puede operar bajo el sol abrasador de Mexicali a 45°C sin que una pantalla de cristal líquido se oscurezca o falle, y puede soportar la condensación de las mañanas frías en la sierra de Durango sin riesgo de cortocircuitos. Además, su costo de adquisición es significativamente menor, lo que lo convierte en la opción predilecta para contratistas que inician o para brigadas que realizan tareas de albañilería y trazo de ejes donde la inmediatez de la lectura digital no es crítica.
Sin embargo, las desventajas son notables en términos de eficiencia temporal. La lectura de ángulos requiere un operador entrenado en la interpretación de vernieres, un proceso que consume segundos valiosos y es susceptible al error de paralaje o fatiga visual. La toma de datos es manual, obligando al uso de libretas de tránsito y aumentando el riesgo de error humano en la transcripción de dígitos, un factor de riesgo en poligonales extensas.
Comparativa de Mercado (Estimación 2025):
| Concepto | Rango de Precios (MXN) | Notas del Mercado Mexicano |
| Precio de Adquisición (Usado/Seminuevo) | $3,000 - $6,000 | Alta disponibilidad en casas de empeño y mercados secundarios. |
| Precio de Adquisición (Nuevo) | $10,000 - $18,000 | Marcas asiáticas económicas dominan este segmento. |
| Renta Mensual | $1,500 - $2,500 | Opción económica para obras de corta duración. |
Teodolito Electrónico: La Evolución Digital
El teodolito electrónico surge como la evolución natural, manteniendo la base óptica del tránsito pero sustituyendo los vernieres mecánicos por codificadores rotatorios y pantallas digitales. Esta hibridación tecnológica ofrece una mejora sustancial en la velocidad de lectura.
La agilidad operativa es su mayor fortaleza. El operador ya no necesita usar una lupa para descifrar líneas en un vernier; el ángulo aparece claramente en una pantalla LCD, reduciendo drásticamente el error de lectura. Funciones como el "cero set" (establecer el ángulo horizontal en 0°00'00" con un botón) facilitan enormemente el replanteo de ejes ortogonales en cimentaciones.
No obstante, la dependencia de baterías introduce una vulnerabilidad logística. En obras remotas, la gestión de la energía se vuelve crítica. Asimismo, los componentes electrónicos son más sensibles a impactos y a la exposición prolongada a la radiación UV intensa, común en gran parte del territorio mexicano, lo que puede degradar las pantallas con el tiempo.
Comparativa de Mercado (Estimación 2025):
| Concepto | Rango de Precios (MXN) | Notas del Mercado Mexicano |
| Precio de Adquisición (Nuevo) | $15,000 - $25,000 | Modelos estándar de marcas como Sokkia o Topcon. |
| Renta Mensual | $3,000 - $5,000 | El estándar actual para obra civil urbana. |
Estación Total: ¿Es siempre la mejor opción frente al tránsito?
La Estación Total integra el teodolito electrónico con un Distanciómetro Electrónico (EDM) y un microprocesador interno. Es la herramienta dominante en la ingeniería civil moderna, capaz de medir distancias y ángulos simultáneamente y calcular coordenadas (X, Y, Z) en tiempo real.
Su ventaja de eficiencia masiva es indiscutible para levantamientos grandes. Al eliminar la necesidad de medir distancias con cinta o estadía, y al permitir la descarga directa de datos a software como CivilCAD (el estándar en México), reduce el trabajo de gabinete en un 80% y minimiza los errores de dibujo.
Sin embargo, para el pequeño constructor o para tareas específicas de alineación vertical en estructuras, el transito topografico puede ser superior en relación costo-beneficio. La Estación Total requiere una inversión inicial fuerte, un operador más calificado (y mejor pagado) y es un objetivo frecuente de robo en obras urbanas debido a su alto valor de reventa en el mercado negro. Su complejidad puede ser excesiva para trazar una casa habitación sencilla.
Comparativa de Mercado (Estimación 2025):
| Concepto | Rango de Precios (MXN) | Notas del Mercado Mexicano |
| Precio de Adquisición (Nueva) | $80,000 - $150,000 | Gama media/alta (Leica, Trimble, Sokkia). |
| Precio de Adquisición (China/Genérica) | $40,000 - $60,000 | Creciente presencia en el mercado, menor soporte técnico. |
| Renta Mensual | $6,000 - $12,000 | Incluye accesorios (prismas, bastones). |
Niveles Láser y GPS Diferencial: Alternativas de Alta Tecnología
En el espectro de la alta tecnología, encontramos herramientas que complementan o sustituyen al tránsito en tareas específicas.
El GPS Diferencial (GNSS-RTK) permite obtener coordenadas globales con precisión centimétrica sin necesidad de línea de vista entre puntos, ideal para carreteras y grandes extensiones agrícolas. Sin embargo, su talón de Aquiles en México es la vegetación densa (efecto multipath en selvas) y los "cañones urbanos" donde la señal satelital se bloquea. Además, su componente vertical (Z) suele ser menos preciso que la nivelación óptica tradicional del tránsito.
Los Niveles Láser rotatorios han democratizado la nivelación interior (pisos, plafones), permitiendo que un solo operador realice el trabajo. Son extremadamente rápidos y fáciles de usar, pero carecen de la capacidad del tránsito para medir ángulos horizontales precisos o realizar alineamientos a largas distancias en exteriores bajo luz solar intensa, donde el rayo láser se vuelve invisible.
Comparativa de Mercado (Estimación 2025):
| Equipo | Costo Adquisición (MXN) | Renta Mensual (MXN) | Uso Principal |
| GPS Diferencial (Par) | $200,000 - $450,000 | $20,000 - $35,000 | Georreferenciación, grandes superficies. |
| Nivel Láser Rotatorio | $5,000 - $15,000 | $1,000 - $2,000 | Interiores, control de colados. |
Proceso Constructivo Paso a Paso: Uso Correcto del transito topografico
La operación del transito topografico es un ritual técnico que exige disciplina. Omitir un paso o realizarlo con negligencia compromete la integridad geométrica de toda la obra. A continuación, se detalla el procedimiento estándar aceptado en la práctica mexicana.
Preparación y Reconocimiento del Terreno
Antes de cualquier medición, el topógrafo debe realizar una inspección física del sitio. En el contexto mexicano, esto implica identificar linderos físicos existentes (mojoneras de concreto, esquinas de bardas, clavos de acero en banquetas). Es crucial localizar los Bancos de Nivel (BN) oficiales del municipio o, en su defecto, establecer bancos de proyecto seguros que no sean alterados por la maquinaria.
El reconocimiento también implica evaluar la seguridad: detectar enjambres de abejas, zonas de fauna nociva (común en desmontes), o líneas de alta tensión que puedan generar arco eléctrico con los estadales de aluminio. La limpieza del terreno (chaponeo) es fundamental; en zonas tropicales, esto requiere el uso intensivo de machetes para abrir brechas visuales claras.
Estacionamiento y Nivelación del Aparato (Puesta en Estación)
Este es el procedimiento mediante el cual el aparato se coloca verticalmente sobre un punto determinado.
Apertura del Tripie: Se sueltan los tornillos de las patas del tripie y se extienden hasta que la plataforma quede aproximadamente a la altura de la barbilla del operador.
Fijación al Suelo: Se clavan las patas (regatones) firmemente en el terreno. En suelos duros (tepetate) se requiere presión con el pie; en pavimentos o concreto, se debe tener cuidado de que no resbalen, a veces haciendo muescas con cincel.
Montaje del Instrumento: Se saca el transito topografico de su estuche y se fija al tripie mediante el tornillo central de sujeción.
Centrado y Alineación sobre el Punto de Control
La precisión del levantamiento depende de que el eje vertical del aparato pase exactamente por el centro del punto de estación (clavo o estaca).
Uso de la Plomada: Si se usa plomada física (hilo), se cuelga del gancho inferior y se ajustan las patas del tripie hasta que la punta de la plomada quede sobre el clavo (a menos de 5mm). Si se usa plomada óptica, se mira a través del ocular de plomada y se mueven los tornillos nivelantes o las patas hasta centrar la retícula sobre el punto.
Nivelación Aproximada (Ojo de Pollo): Se ajusta la longitud de las patas del tripie hasta que la burbuja del nivel circular (esférico) quede centrada.
Nivelación Fina (Nivel Tubular): Se coloca el nivel tubular paralelo a dos tornillos nivelantes. Se giran ambos simultáneamente (hacia adentro o hacia afuera) hasta centrar la burbuja. Luego, se gira el aparato 90 grados y se usa el tercer tornillo para centrar la burbuja nuevamente. Este proceso se itera hasta que la burbuja permanezca centrada en cualquier dirección que se gire el instrumento.
Toma de Lecturas Azimutales y Cenitales
Una vez nivelado y centrado, el equipo está listo para medir.
Referencia (Backsight): Se visa un punto conocido (otra estación o el Norte) y se pone el círculo horizontal en cero (o en el azimut conocido). Esto orienta el levantamiento.
Visado al Punto: Se sueltan los frenos horizontal y vertical, se dirige el telescopio hacia el objetivo (estadal sostenido por el cadenero) y se usan las miras externas para aproximar. Se ponen los frenos.
Enfoque y Lectura: Se usan los tornillos tangenciales (movimiento fino) para colocar la cruz filar exactamente sobre el centro del prisma o estadal. Se eliminan errores de paralaje ajustando el ocular. Se leen y anotan los ángulos horizontal y vertical, así como los hilos estadimétricos (superior, medio e inferior) para calcular distancias si no se usa cinta.
Registro de Datos y Traslado a Plano
El "Cadenero de Libro" o el mismo topógrafo registra cada lectura en la libreta de tránsito. Es vital usar un sistema de notas claro: Estación, Punto Visado, Azimut, Distancia, Hilos, Observaciones (ej. "esquina casa", "poste CFE"). Posteriormente, en gabinete, estos datos polares (ángulo y distancia) se convierten a coordenadas cartesianas (X, Y) mediante fórmulas trigonométricas (Proyección X = Distancia * Seno(Azimut); Proyección Y = Distancia * Coseno(Azimut)). Estas coordenadas se plotean en software CAD para generar el plano topográfico final.
Listado de Materiales y Equipo Auxiliar
Un levantamiento exitoso requiere más que el instrumento principal. La logística de materiales menores es vital para la continuidad del trabajo.
| Material/Equipo | Descripción de Uso | Unidad de Medida Común |
| Estacas de Madera | Elementos de señalización temporal. Generalmente de pino de 2da o 3ra, de 30 a 50 cm con punta. | Pieza / Millar |
| Clavos de Concreto | Para marcar puntos fijos en superficies duras (banquetas, rocas). De 1" a 2.5" pulgadas, galvanizados. | Kilogramo (kg) |
| Pintura en Aerosol | Marcaje visible de puntos y rotulación de datos en campo. Colores de alta visibilidad (Amarillo Tráfico, Rojo Neón). | Bote (400 ml) |
| Estadal (Mira) | Regla graduada telescópica (4m, 5m o 7m) para medir desniveles y distancias por taquimetría. | Pieza |
| Cinta Métrica | Medición directa de distancias cortas, altura de instrumento y detalles constructivos (30m, 50m, fibra de vidrio/acero). | Pieza |
| Maceta (Marro) | Herramienta de golpeo de 2 a 4 libras para clavar estacas y varillas en suelo compactado. | Pieza |
| Fichas (Agujas) | Varillas metálicas delgadas para marcar cadenamientos temporales en mediciones con cinta. | Juego (11 pzas) |
| Plomada de Hilo | Referencia vertical gravitacional para centrar el aparato o proyectar puntos en muros. | Pieza |
| Libreta de Tránsito | Cuaderno de pasta dura, resistente a la humedad, con formato de columnas específico para datos topográficos. | Pieza |
| Machete / Coa | Herramienta de corte indispensable en el centro y sur de México para limpiar líneas de visual (brechas). | Pieza |
| Chaleco Reflejante | EPP obligatorio para visibilidad del personal ante maquinaria y tráfico. | Pieza |
Cantidades y Rendimientos de Materiales en Levantamientos
La productividad de una brigada topográfica en México es altamente variable, dependiente de la orografía, la vegetación y el clima. A continuación se presentan rendimientos estimados para planeación de costos en 2025.
| Actividad | Rendimiento Promedio (Jornada 8h) | Unidad | Notas sobre Variabilidad en México |
| Levantamiento Poligonal (Terreno Plano/Limpio) | 600 - 1,000 | Metros lineales | Zonas agrícolas del Bajío o Norte. Disminuye con cercas y zanjas. |
| Levantamiento Poligonal (Terreno Accidentado/Selva) | 200 - 400 | Metros lineales | Zonas de Chiapas, Oaxaca o sierras. Requiere brigada de macheteros adicional. |
| Levantamiento Urbano (Catastral) | 300 - 500 | Metros lineales | Interrupciones constantes por tráfico vehicular y peatonal en ciudades densas. |
| Nivelación de Ejes (Perfil) | 1,000 - 2,000 | Metros lineales | Avance rápido en terracerías de carreteras. |
| Radiación de Puntos (Relleno Topográfico) | 150 - 300 | Puntos | Depende de la visibilidad y agilidad del cadenero. |
| Colocación de Puntos de Control (Estacas) | 20 - 40 | Puntos | Incluye trazo, clavado, pintura y rotulado. |
| Superficie Levantada (Detalle) | 1 - 3 | Hectáreas | Varía según densidad de detalles (árboles, registros, postes). |
Análisis de Precio Unitario (APU) - Ejemplo Detallado de una Cuadrilla de Topografía
El análisis de costos es fundamental para la rentabilidad. Este APU proyecta los costos para 2025, considerando los incrementos en el Salario Mínimo General y Profesional, así como la inflación en materiales de construcción.
Premisas para 2025:
Salario Mínimo General (SMG): Proyección de $278.80 MXN diarios (Zona General).
Salario Mínimo Frontera Norte: Proyección de $419.88 MXN diarios.
Factor de Salario Real (FSR): Se estima un factor de 1.6 a 1.8 sobre el salario nominal para cubrir IMSS, INFONAVIT, Impuesto sobre Nómina, vacaciones (12 días primer año según reforma), aguinaldo y prima vacacional.
Mano de Obra: Cuadrilla estándar de 1 Topógrafo (Cabo) y 2 Cadeneros.
Tabla APU: 1 Jornada de Levantamiento Topográfico (Trazo y Nivelación con Tránsito)
| Concepto | Unidad | Cantidad | Costo Unitario (MXN) | Importe (MXN) |
| A. MATERIALES | $187.50 | |||
| Estacas de madera pino 30cm (con punta) | Pza | 12.00 | $12.50 | $150.00 |
| Pintura aerosol tráfico (uso prorrateado) | Pza | 0.25 | $110.00 | $27.50 |
| Clavos de concreto 1 1/2" | Kg | 0.10 | $100.00 | $10.00 |
| B. MANO DE OBRA (Salario Real) | $3,048.56 | |||
| Topógrafo (Operador Especializado) | Jor | 1.00 | $1,254.64 | $1,254.64 |
| Cadenero 1 (Ayudante Especializado) | Jor | 1.00 | $896.96 | $896.96 |
| Cadenero 2 (Ayudante General) | Jor | 1.00 | $896.96 | $896.96 |
| C. HERRAMIENTA Y EQUIPO | $454.86 | |||
| Renta/Depreciación transito topografico | Día | 1.00 | $180.00 | $180.00 |
| Tripie de aluminio de extensión | Día | 1.00 | $30.00 | $30.00 |
| Estadal de aluminio 5m | Día | 1.00 | $30.00 | $30.00 |
| Herramienta menor (5% de M.O.) | % | 0.05 | $3,048.56 | $152.43 |
| Equipo de Seguridad (EPP: Casco, Chaleco, Botas) | Día | 3.00 | $20.81 | $62.43 |
| COSTO DIRECTO (A+B+C) | $3,690.92 | |||
| Indirectos (Oficina central, campo) - 15% | $553.64 | |||
| Financiamiento - 1% | $36.91 | |||
| Utilidad - 10% | $369.09 | |||
| PRECIO UNITARIO TOTAL (Sin IVA) | Jornada | 1.00 | $4,650.56 |
Nota: El salario base del Topógrafo se calcula sobre aprox. $18,000-$22,000 mensuales nominales más prestaciones. Los cadeneros sobre $10,000-$12,000 mensuales. Estos costos pueden variar +/- 20% según la región..
Normativa, Permisos y Seguridad: Construye con Confianza
El ejercicio de la topografía en México está regulado para asegurar tanto la validez jurídica de los datos como la integridad física de los trabajadores.
Normas Oficiales Mexicanas (NOM) Aplicables
La NOM-031-STPS-2011, Construcción-Condiciones de seguridad y salud en el trabajo, es el marco regulatorio principal. Esta norma clasifica las obras por tamaño y riesgo, estableciendo obligaciones específicas para trabajos en excavaciones (donde el topógrafo baja a dar niveles) y trabajos viales. Obliga al patrón a proveer EPP y a delimitar las zonas de trabajo.
¿Necesito un Permiso de Construcción o Deslinde?
Para trabajos internos de control de obra (ej. trazar una cimentación), no se requiere permiso específico. Sin embargo, si el levantamiento tiene fines legales (escrituración, subdivisión, apeo y deslinde, rectificación de medidas):
Perito Topógrafo: El plano debe ser firmado por un Perito Valuador o Topógrafo con registro vigente en la Dirección de Catastro del municipio correspondiente o del estado. Un levantamiento hecho por un particular sin cédula ni registro no tiene validez oficial para trámites notariales o gubernamentales.
Alineamiento y Número Oficial: Este trámite municipal requiere presentar un plano topográfico que muestre la situación actual del predio respecto a la vía pública.
Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)
El topógrafo es a menudo el trabajador más expuesto, operando en bordes de excavaciones, vialidades activas o terrenos inestables.
Chaleco de Alta Visibilidad: Obligatorio, preferentemente Clase 2 o 3 con cintas retroflejantes, vital para evitar atropellamientos en carreteras o por maquinaria pesada en la obra (retroexcavadoras).
Casco de Seguridad: Protección contra caída de objetos (Clase E o G), esencial cuando se trabaja cerca de grúas o andamios.
Botas de Seguridad: Calzado con casquillo (poliamida es mejor para no afectar brújulas, o acero) y suela antiderrapante para terrenos fangosos o rocosos.
Protección Solar: Dado que la jornada transcurre a la intemperie, el uso de bloqueador solar, mangas largas y sombreros con cubrenuca es una medida de salud laboral indispensable en el clima mexicano para prevenir cáncer de piel y golpes de calor.
Costos Promedio para diferentes regiones de México
La diversidad económica de México genera disparidades en los costos de servicios. Factores como el salario mínimo fronterizo, la inseguridad en ciertas zonas y la dificultad logística influyen en el precio final.
| Región | Ciudades Clave | Costo Promedio Jornada (MXN) | Costo Promedio Hectárea (MXN)* | Notas Relevantes 2025 |
| Región Norte | Monterrey, Tijuana, Chihuahua, Hermosillo | $5,000 - $7,000 | $4,500 - $6,500 | Costos laborales más altos por Salario Frontera y demanda industrial (Nearshoring). Clima extremo exige horarios especiales. |
| Región Occidente | Guadalajara, Querétaro, León | $4,000 - $5,500 | $3,500 - $5,000 | Mercado competitivo con alta oferta de profesionales. Gran actividad en parques industriales y vivienda vertical. |
| Región Centro | CDMX, Puebla, Toluca, Pachuca | $3,800 - $5,200 | $3,500 - $5,500 | Complejidad logística por tráfico intenso y restricciones de horario. Trámites normativos más estrictos y costosos. |
| Región Sur/Sureste | Mérida, Cancún, Villahermosa, Tuxtla | $3,500 - $5,000 | $5,000 - $8,000 | Costos elevados por limpieza de vegetación densa (selva). Viáticos altos por distancias largas. Temporada de lluvias afecta rendimientos. |
*El costo por hectárea es para levantamientos de 1-5 hectáreas; disminuye proporcionalmente en superficies mayores (economías de escala).
Usos Comunes en la Construcción Mexicana
El transito topografico es el instrumento versátil por excelencia en la obra mexicana, adaptándose a múltiples fases del proyecto.
Lotificación y Fraccionamientos Residenciales
En el auge inmobiliario de México, el tránsito es esencial para dividir grandes macrolotes en terrenos individuales. Su precisión angular asegura que cada lote cumpla con la superficie vendida y que las calles tengan el ancho reglamentario. Un error acumulativo aquí podría resultar en que los últimos lotes de una manzana pierdan metros cuadrados, generando graves conflictos legales y pérdidas económicas para el desarrollador.
Trazo de Ejes y Cimentaciones en Edificación
Es la aplicación crítica en obra urbana. El tránsito permite trasladar los ejes del plano arquitectónico a las "balizas" o puentes de madera perimetrales. Al poder girar ángulos de 90° con precisión (o cualquier ángulo de diseño), garantiza que los muros, columnas y zapatas estén perfectamente escuadrados. Esto previene problemas futuros como pisos que no encajan, muebles descuadrados o estructuras inestables.
Control de Niveles en Obras Hidráulicas y Drenaje
En un país donde el manejo del agua es vital, el tránsito (bloqueando su movimiento vertical para actuar como nivel) se usa para controlar las pendientes de tuberías de drenaje y agua potable. Garantizar una pendiente del 1.5% o 2% es crucial para el flujo por gravedad y evitar azolves o inundaciones. El tránsito permite llevar la cota desde un BM hasta el fondo de la zanja con exactitud.
Alineamiento de Estructuras Metálicas de Gran Claridad
En la construcción de naves industriales, bodegas y edificios de acero, la verticalidad (plomo) de las columnas es no negociable. El tránsito se utiliza para monitorear la verticalidad de las columnas en dos direcciones ortogonales durante el montaje y apriete de pernos, asegurando que la estructura trabaje mecánicamente como fue calculada y permitiendo el montaje preciso de las cubiertas y fachadas.
Errores Frecuentes y Cómo Evitarlos
La topografía no perdona errores. Conocer las fallas más comunes es el primer paso para evitarlas.
Error de Paralaje:
Descripción: Ocurre cuando la retícula de hilos no está enfocada en el mismo plano que la imagen del objeto. Al mover el ojo frente al ocular, la cruz parece desplazarse sobre el objetivo.
Solución: Antes de visar, apuntar al cielo o a una superficie clara y ajustar el ocular hasta ver los hilos nítidos y negros. Luego enfocar el objetivo con el tornillo de enfoque principal.
Falta de Calibración del Equipo (Error de Índice o Colimación):
Descripción: El equipo ha perdido su ajuste interno por golpes o vibraciones. Al girar 180° (vuelta de campana), no lee el ángulo complementario exacto.
Solución: Realizar periódicamente la prueba de la "doble vuelta" (visar directo e inverso) para detectar y compensar errores. Enviar el equipo a laboratorio de servicio certificado al menos una vez al año.
Mala Anotación en Libreta:
Descripción: Errores de comunicación entre quien lee (topógrafo) y quien anota. Confusión de números (ej. "sesenta" vs "setenta") o transposición de dígitos.
Solución: Implementar el protocolo de "Eco": el anotador repite en voz alta el dato dictado antes de escribirlo. Usar libretas con papel resistente y lápiz duro (H o HB) para evitar borrones con la lluvia o sudor.
Desnivelación del Instrumento:
Descripción: El equipo pierde su nivelación durante la operación, ya sea por hundimiento de una pata en suelo blando o por expansión térmica del tripie al sol.
Solución: Revisar la burbuja del nivel tubular constantemente, antes de cada lectura importante. Proteger el tripie con sombrilla si el sol es muy intenso.
Checklist de Control de Calidad en Topografía
Para asegurar la excelencia técnica, aplique esta lista de verificación antes de liberar cualquier trazo:
[ ] Nivelación: ¿La burbuja del nivel tubular permanece centrada al girar el equipo 360°?
[ ] Centrado: ¿La plomada apunta exactamente al centro del clavo/estaca de estación?
[ ] Cierre Angular: En una poligonal cerrada, ¿la suma de los ángulos internos cumple la condición geométrica (n-2)*180° dentro de la tolerancia especificada?
[ ] Verticalidad del Estadal: ¿El cadenero está utilizando un nivel esférico ("ojo de pollo") en el estadal para garantizar su verticalidad?
[ ] Altura de Instrumento (HI): ¿Se midió y registró la altura del aparato correctamente para los cálculos altimétricos?
[ ] Revisión de Diagonales: En trazos rectangulares (cimentaciones), ¿las medidas de ambas diagonales son idénticas? (Prueba de escuadra).
[ ] Referencia (Backsight): ¿Se verificó la orientación al punto de referencia al finalizar el trabajo para asegurar que el equipo no se movió acimutalmente?
Mantenimiento y Vida Útil: Protege tu Inversión
El transito topografico es un activo duradero si se cuida adecuadamente.
Plan de Mantenimiento Preventivo
Limpieza Óptica: Nunca tocar los lentes con los dedos. Limpiar el polvo con una perilla de aire o brocha de pelo de camello suave. Usar paños de microfibra y líquido especial para lentes solo si es necesario eliminar grasa.
Secado: Si el equipo se moja, jamás guardarlo húmedo en su estuche cerrado, pues el efecto invernadero generará hongos en los prismas internos que arruinarán la óptica ("hongo de lente"). Dejarlo secar en un lugar ventilado y seguro a temperatura ambiente.
Mecánica: No forzar tornillos de bloqueo. Si se sienten "arenosos", no aplicar aceite (que atrapa más polvo y crea pasta abrasiva); llevarlo a servicio técnico para limpieza ultrasónica y lubricación profesional.
Durabilidad y Vida Útil Esperada en México
En el Norte (seco/polvo): El mayor enemigo es el polvo abrasivo que desgasta los ejes mecánicos. Vida útil promedio: 10-15 años con mantenimiento anual.
En el Sureste (húmedo/salino): El riesgo es la corrosión de tornillos y hongos en óptica. Vida útil promedio: 8-12 años.
El factor más crítico es el transporte: el equipo debe viajar siempre en su estuche rígido, preferiblemente en la cabina del vehículo o sobre cojines, nunca suelto en la batea de una camioneta donde la vibración lo descalibrará.
Sostenibilidad e Impacto Ambiental
El uso preciso del tránsito minimiza el movimiento de tierras innecesario (menos consumo de diésel) y reduce el desperdicio de concreto y acero por errores de dimensión. Se fomenta el uso de estacas de madera de fuentes sustentables o el uso de varillas metálicas recuperables para reducir desechos en obra. El uso de pintura biodegradable para marcaje en suelo natural es una práctica recomendada.
Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia entre un tránsito y un teodolito?
Aunque en la obra se usan como sinónimos, técnicamente el "tránsito" es un instrumento (generalmente mecánico antiguo) cuyo telescopio puede girar 180° verticalmente para visar hacia atrás ("transitar"). El "teodolito" es el término más moderno y preciso, y actualmente casi todos son electrónicos. El tránsito suele tener vernieres abiertos, mientras que el teodolito óptico tiene escalas encerradas en vidrio.
¿Cuánto cobra un topógrafo por día en 2025?
El costo de mercado para una brigada completa (Topógrafo + ayudantes + equipo) oscila entre $3,500 y $6,000 MXN por día, más IVA y viáticos si aplica. El salario individual de un topógrafo empleado ronda los $550 - $800 MXN diarios base, más prestaciones, aunque los freelance cobran por servicio.
¿Cómo afecta la temperatura a la lectura del tránsito?
El calor intenso (común en el norte) genera "reverberación" (ondas de calor) que distorsionan la imagen del objetivo, dificultando la puntería precisa. Además, la expansión térmica diferencial del tripie puede desnivelar el aparato. Se recomienda usar sombrilla para el equipo y trabajar en las horas más frescas del día.
¿Puede usarse el transito topografico para nivelar pisos?
Sí. Al bloquear el movimiento vertical del telescopio y nivelarlo con precisión, el tránsito funciona eficazmente como un Nivel Fijo (Nivel de Ingeniero) para correr niveles, establecer bancos de nivel y verificar colados de losas.
¿Qué precisión tiene un transito topografico estándar?
Los tránsitos mecánicos de construcción suelen tener una precisión de lectura directa de 1 minuto o 20 segundos de arco. Los teodolitos electrónicos modernos para obra suelen ser de 5, 7 o 10 segundos, lo cual es suficiente para la mayoría de las obras civiles convencionales.
¿Es necesario calibrar un tránsito nuevo?
Absolutamente. Aunque sea nuevo de fábrica, el transporte internacional y manejo pueden haberlo desajustado. Siempre se debe verificar antes del primer uso crítico. Para obras públicas o certificadas, se exigirá un certificado de calibración vigente (generalmente no mayor a 6-12 meses) emitido por un laboratorio acreditado.
¿Puedo usar un tránsito bajo la lluvia?
No es recomendable. Aunque muchos equipos modernos tienen clasificación IP54 (resistente a salpicaduras), las gotas de agua en el objetivo o el ocular impiden la visión. Además, en equipos electrónicos, la humedad interna es fatal. En tránsitos mecánicos, el agua puede entrar a los círculos graduados. Lo mejor es detener la actividad y cubrir el equipo.
Videos Relacionados y Útiles
Una imagen vale más que mil palabras, especialmente en procedimientos técnicos. Aquí una selección de recursos visuales educativos.

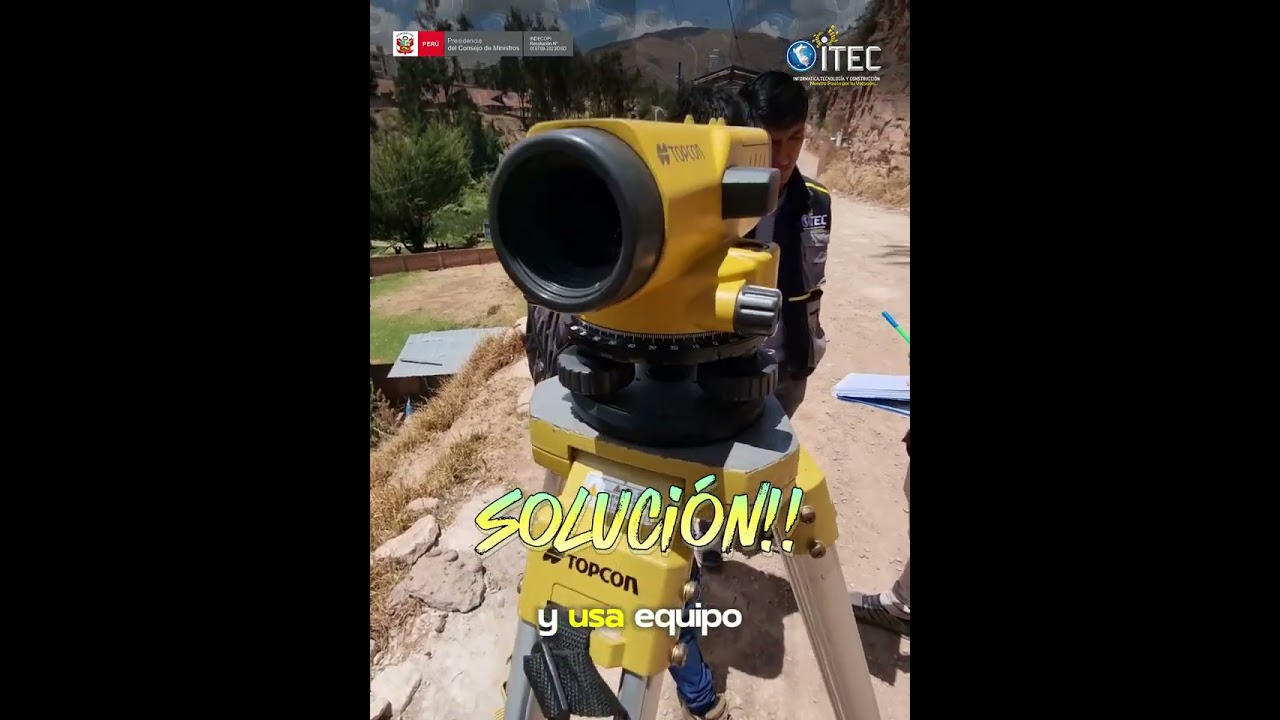

Cómo estacionar y nivelar un tránsito
Tutorial práctico paso a paso sobre la puesta en estación, nivelación de tripie y ajuste de burbujas (ojo de pollo y tubular). Fundamental para principiantes.
Lectura de ángulos con tránsito
Explicación detallada de cómo leer los vernieres y escalas en un tránsito mecánico para obtener azimuts.
Errores comunes en topografía
Análisis de fallas frecuentes en campo y cómo prevenirlas para asegurar la calidad del levantamiento.
Conclusión
La industria de la construcción en México enfrenta en 2025 un panorama de exigencia técnica creciente y costos optimizados. En este entorno, el dominio del transito topografico se revela no como una técnica del pasado, sino como una competencia fundamental y vigente. Ya sea mediante la robustez mecánica del equipo tradicional o la eficiencia digital de los modelos modernos, la capacidad de medir, trazar y nivelar con exactitud es lo que distingue a un profesional serio de un improvisado.
Invertir en un buen levantamiento topográfico, ejecutado con el equipo correcto y siguiendo los procedimientos normativos y de seguridad aquí descritos, es la póliza de seguro más barata contra los costosos errores de ejecución. La precisión geométrica es el cimiento invisible de toda gran obra; dominar el uso del transito topografico es, en última instancia, garantizar la rentabilidad, la seguridad y la legalidad de cada proyecto que emprendas en suelo mexicano.
Glosario de Términos
Azimut: Ángulo horizontal medido en sentido horario (hacia la derecha) partiendo desde el Norte (0°) hasta la línea de visual del objetivo. Varía de 0° a 360°.
Cenit: El punto imaginario en la esfera celeste situado verticalmente justo encima del observador (90° respecto al horizonte). En topografía, los ángulos verticales suelen medirse desde el cenit (0°) hacia abajo (Nadir).
Estadal: Regla graduada extensible (generalmente de aluminio o fibra de vidrio) que se coloca verticalmente sobre el punto visado para medir diferencias de altura y distancias estadimétricas.
Plomada óptica: Dispositivo óptico integrado en la base del tránsito o teodolito que permite visualizar el suelo a través de un ocular lateral para centrar el instrumento exactamente sobre el punto de estación.
Errores sistemáticos: Errores repetitivos y acumulativos causados por imperfecciones en el diseño o ajuste del instrumento (ej. eje de colimación no perpendicular) o por métodos constantes, que pueden eliminarse mediante calibración o cálculo.
Poligonal: Sucesión de líneas rectas conectadas (lados) donde se miden ángulos y distancias en cada vértice. Puede ser abierta (sin cierre geométrico) o cerrada (regresa al punto de inicio para verificación).
Bench Mark (BM): O Banco de Nivel. Punto de carácter permanente y altitud conocida (referida al nivel medio del mar o a un plano arbitrario) que sirve como referencia altimétrica inicial para controlar los niveles de toda la obra.
