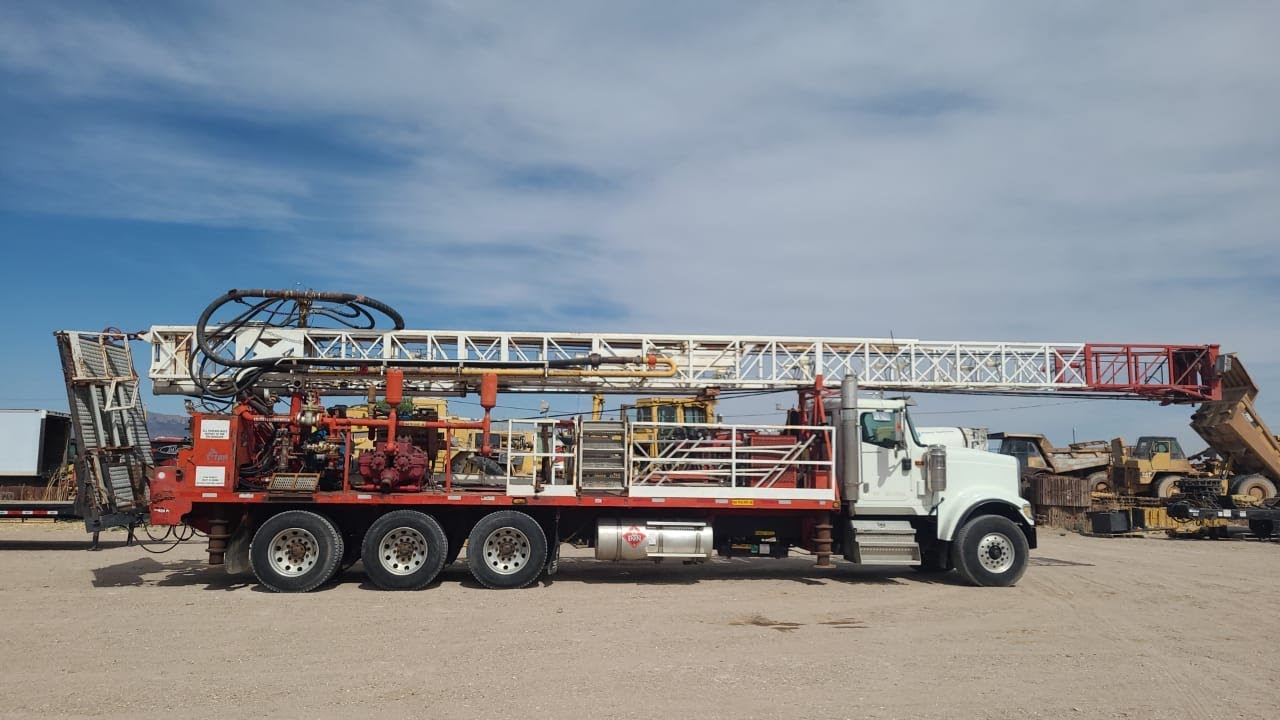

Perforadora de pozos Ingersoll Rand T4W de 197 hp transportador (GM-53) compresor 900 pcm 250 psi motor GM12V-71 N 422hp.

El Gigante de las Profundidades: La Perforadora que Domina el Suelo Mexicano

La industria de la perforación de pozos profundos en México atraviesa en el año 2025 una coyuntura crítica definida por dos vectores opuestos: una necesidad urgente de acceder a recursos hídricos cada vez más profundos debido al agotamiento de los mantos acuíferos superficiales, y un entorno económico presionado por el alza en los costos de los combustibles fósiles y los insumos de acero. En este escenario de alta exigencia técnica y financiera, la elección de la maquinaria de perforación deja de ser una mera decisión operativa para convertirse en el eje central de la viabilidad de cualquier proyecto de infraestructura hidráulica. Dentro del vasto catálogo de equipos disponibles en el mercado secundario y de re-manufactura, la ingersoll rand t4w persiste no solo como una opción viable, sino como el estándar de oro, la referencia métrica contra la cual se evalúan la durabilidad y la capacidad de "Deep Hole" (DH) en territorio nacional.

A pesar de que la división de perforación de Ingersoll Rand fue adquirida hace años por Atlas Copco (y posteriormente segregada bajo la marca Epiroc), el legado de la plataforma T4W sigue dominando los campos de trabajo desde los desiertos de Sonora hasta las planicies calizas de Yucatán. La razón de esta longevidad inusitada radica en una filosofía de diseño que priorizó la fuerza bruta mecánica y la simplicidad hidráulica sobre la complejidad electrónica, una característica que resuena profundamente en el contexto mexicano donde la facilidad de reparación en campo y la disponibilidad de refacciones genéricas son vitales para la continuidad operativa. Cuando un contratista busca una perforadora ingersoll rand, específicamente el modelo T4W, no está buscando la última tecnología digital, sino una garantía de torque y empuje capaz de vencer basaltos y granitos que detendrían a máquinas más modernas y ligeras.

Este informe técnico, diseñado para especialistas, ingenieros civiles e inversionistas del sector construcción, ofrece un desglose exhaustivo y sin precedentes sobre la operación, costos y mantenimiento de la perforadora ingersoll rand t4w en el México de 2025. Analizaremos cómo este equipo, a menudo montado sobre chasis robustos como los de la Crane Carrier Company (CCC), se integra en la logística nacional, sorteando los desafíos de la infraestructura carretera y cumpliendo con las normativas cada vez más estrictas de la Comisión Nacional del Agua (CONAGUA). A través de un análisis de precios unitarios (APU) actualizado, desmitificaremos la rentabilidad de la perforación rotaria y con martillo de fondo (DTH), proporcionando una hoja de ruta clara para maximizar el retorno de inversión en un mercado donde el litro de diésel supera los $26.00 MXN.

La relevancia de la T4W en 2025 también se entiende desde la perspectiva de la resiliencia. En un año donde la cadena de suministro global aún muestra fracturas, la capacidad de la industria mexicana para mantener, reconstruir y operar estos equipos "legacy" demuestra una adaptación tecnológica impresionante. Las unidades que operan hoy en el Bajío o en el Norte no son piezas de museo; son híbridos actualizados con motores Tier 3 o Tier 4, sistemas hidráulicos modernizados y aceros de perforación de última generación. Este reporte no solo describe una máquina, sino que narra la simbiosis entre una ingeniería estadounidense clásica y la operatividad mexicana contemporánea.

Opciones y Alternativas en Equipos de Perforación

Antes de proceder a la adquisición o renta de una perforadora ingersoll rand t4w, es fundamental evaluar el paisaje competitivo. Si bien la T4W es dominante, no es la única jugadora en el tablero. La elección depende de la litología específica y la logística del proyecto.

Configuraciones de Montaje (Camión vs. Orugas)

La T4W clásica está montada sobre un camión CCC (Crane Carrier Company), lo que le otorga una ventaja logística crucial: es autopropulsada y legal para transitar en carreteras mexicanas (aunque con permisos de peso en ocasiones).

• Camión: Ideal para campañas de pozos múltiples dispersos geográficamente. Reduce drásticamente los costos de movilización al no depender siempre de un "lowboy" o cama baja para distancias cortas.

• Orugas (Track Mounted): Existen versiones o conversiones sobre orugas. Son indispensables para terrenos pantanosos o de acceso imposible (como en minería en la sierra), pero su movilización requiere logística pesada y costosa para cada traslado.

Alternativas de Compresores de Alta Presión

La capacidad de limpiar el pozo define el éxito.

• Estándar 900/350: Muchos equipos vienen con el compresor IR de 900 cfm a 350 psi. Es el "caballo de batalla" para pozos de hasta 300-400 metros.

• Alta Presión 1050/350 o 1170/350: Para pozos profundos (>500m) o diámetros grandes, se busca la configuración con compresores HR2.5 que entregan más volumen. Esto es crítico en la zona norte de México donde el nivel estático del agua ha descendido drásticamente.

Comparativa con Modelos de la Competencia en el Mercado Mexicano

• Schramm T685: La rival directa. Ofrece sistemas hidráulicos "Load Sense" más eficientes en combustible y una alimentación por cadena rápida. Sin embargo, en México, la disponibilidad de refacciones para Schramm no iguala la ubicuidad de componentes compatibles con Ingersoll Rand.

• Atlas Copco T3W: Una opción más ligera (40,000 lbs de pullback vs 70,000 lbs de la T4W DH). Es excelente para pozos residenciales o de profundidad media, consumiendo menos diésel, pero carece de la fuerza bruta para recuperar herramienta atrapada en fallas geológicas complejas.

Proceso Operativo y Constructivo Paso a Paso

La ejecución de un pozo profundo con una perforadora ingersoll rand t4w es una operación industrial compleja que requiere una sincronización perfecta entre la hidráulica, la neumática y la geología.

Movilización y Emplazamiento en Sitio

El proceso comienza mucho antes de que la broca toque el suelo.

• Acceso: Se debe asegurar que el camino soporte las 30-35 toneladas del equipo.

• Inspección de Suelo: Al llegar, el operador evalúa la capacidad portante. En suelos arcillosos saturados, es obligatorio usar placas de acero o durmientes de madera dura bajo los gatos para evitar hundimientos.

Nivelación y Estabilización del Equipo

Utilizando los tres gatos hidráulicos (dos traseros, uno delantero), se nivela el chasis.

• Importancia Crítica: Una torre inclinada produce un pozo desviado (dogleg) que dificultará la instalación de la bomba sumergible y acelerará el desgaste de las barras de perforación contra las paredes del pozo. La nivelación se verifica con niveles de burbuja de precisión en la cabina.

Proceso de Perforación y Manejo de Tubería

• Spudding (Inicio): Se inicia con broca grande para el ademe superficial.

• DTH (Martillo de Fondo): En roca, se activa el compresor a 350 psi. El aire acciona el pistón del martillo que golpea la broca. La rotación es lenta (15-25 RPM).

• Cambio de Barras: El sistema de carrusel (lazy susan) permite al operador añadir barras de 25 pies (7.62 m) mecánicamente, reduciendo el riesgo de accidentes manuales. Se aplica grasa conductiva a las roscas en cada conexión.

Cementación y Acabado del Pozo (si aplica)

Una vez alcanzada la profundidad total:

• Limpieza: Se realiza un "blowout" final con aire para expulsar recortes.

• Entubado: Se baja la tubería de ademe (acero o PVC).

• Espacio Anular: Se vierte grava filtro alrededor del ademe y se coloca un sello sanitario de cemento en los primeros metros para cumplir con la normativa y proteger el acuífero de infiltraciones superficiales.

Listado de Insumos y Accesorios Necesarios

Cantidades y Rendimientos Operativos

Análisis de Precio Unitario (APU) - Costo por Metro de Perforación

Base de Cálculo: 1 Hora de Operación Efectiva en Roca Media (Avance estimado 6m/hr). Costos en MXN (2025).

Nota: Este es el Costo Directo. El precio de venta al cliente debe incluir indirectos, financiamiento y utilidad, situándose típicamente entre $1,500 y $2,200 MXN por metro solo perforación (sin tubería de ademe).

Normativa, Permisos y Seguridad: Perforación Bajo Regla en México

La operación de una perforadora ingersoll rand no ocurre en un vacío legal.

Normas Oficiales Mexicanas (NOM) y CONAGUA

• NOM-003-CNA-1996: Establece los requisitos durante la construcción de pozos para prevenir la contaminación de acuíferos. Regula la verticalidad, el sello sanitario y la desinfección.

• NOM-004-CNA-1996: Relativa a la protección de acuíferos durante el mantenimiento y el cierre de pozos abandonados.

¿Qué Permisos Necesito para Perforar?

Es ilegal perforar sin un Título de Concesión o un permiso de perforación exploratoria emitido por la CONAGUA. Operar sin este documento puede resultar en el aseguramiento de la maquinaria, multas millonarias y la clausura inmediata de la obra. Además, se requieren permisos municipales de uso de suelo y, en ocasiones, Manifestación de Impacto Ambiental (MIA).

Seguridad y Equipo de Protección Personal (EPP) Específico

La T4W es ruidosa y tiene partes móviles peligrosas.

• Obligatorio: Casco con barboquejo (trabajos en altura), protección auditiva de alta atenuación (tapones + orejeras), guantes de carnaza reforzados, botas de seguridad con casquillo y chalecos de alta visibilidad.

• Protocolo: Uso de arnés de seguridad completo para cualquier trabajo en la torre o "changueras".

Costos Promedio de Perforación por Región en México 2025

Nota: Precios estimados de mercado para perforación terminada (sin bomba).

Usos Comunes de la ingersoll rand t4w en la Construcción y Minería

Perforación de Pozos de Agua Profundos

Es su uso principal. Capaz de alcanzar acuíferos a 500+ metros de profundidad con diámetros de 10 a 14 pulgadas, vital para abastecimiento municipal y agrícola.

Barrenación para Minería a Cielo Abierto

En su configuración "Blast Hole" (T4BH), se utiliza para perforar los barrenos donde se colocan los explosivos. Su robustez permite trabajar turnos continuos en las condiciones más agresivas de las minas de oro y cobre mexicanas.

Cimentaciones Especiales y Piloteo

Aunque no es una pilotadora dedicada, la T4W se adapta para realizar micropilotes o perforaciones para anclajes en roca, especialmente en proyectos de infraestructura carretera donde se requiere estabilizar taludes.

Exploración Geotécnica en Grandes Proyectos de Infraestructura

Se utiliza para toma de muestras profundas (chips) mediante sistema de aire reverso (RC) en etapas de exploración minera o caracterización de acuíferos.

Errores Frecuentes en la Operación y Cómo Evitarlos

• Sobre-torque en Roscas: Apretar demasiado las barras daña los hilos API. Solución: Usar el control de límite de torque y siempre aplicar grasa adecuada.

• Insuficiente Limpieza del Pozo: No mantener la velocidad de aire de retorno (3,000-5,000 ppm) causa que los recortes caigan y atrapen la broca. Solución: Monitorear la presión y usar espumantes si es necesario.

• Nivelación Deficiente: Operar con la máquina desnivelada desgasta las guías de la torre y el cabezal. Solución: Revisar nivelación antes de cada barra nueva.

Checklist de Control de Calidad y Mantenimiento Diario

1. Niveles: Aceite motor (ambos), refrigerante, aceite hidráulico y aceite compresor.

2. Fugas: Inspección visual de mangueras hidráulicas y conexiones de aire.

3. Seguridad: Verificar funcionamiento de paros de emergencia.

4. Cabezal: Engrasar el swivel superior y revisar fugas de aire.

5. Compresor: Drenar condensados de los tanques de aire antes de arrancar.

6. Torque: Verificar visualmente el estado de las roscas de la primera barra.

Mantenimiento y Vida Útil de la Perforadora: Maximizando la Rentabilidad

Plan de Mantenimiento Preventivo del Equipo

• 250 Horas: Cambio de aceite motor y filtros. Muestreo de aceite hidráulico.

• 500 Horas: Cambio de filtros de aire y combustible. Revisión de frenos del camión.

• 1000 Horas / Anual: Cambio de aceite del compresor y filtros separadores. Ajuste de cadenas de alimentación.

Durabilidad y Valor de Reventa en el Mercado Mexicano

Una T4W bien mantenida es "eterna". Unidades de los años 80 siguen operando rentablemente. Su valor de reventa en México es alto debido a la demanda constante y la facilidad de reparación mecánica frente a equipos electrónicos modernos.

Sostenibilidad y Eficiencia Energética

La modernización (retrofit) de estas máquinas con motores Tier 3 o Tier 4 reduce emisiones. Además, el mantenimiento estricto del compresor asegura que no se desperdicie diésel generando aire que se pierde por fugas.

Preguntas Frecuentes (FAQ) sobre la ingersoll rand t4w

¿Qué profundidad máxima alcanza la ingersoll rand t4w?

Depende del diámetro y el peso de la tubería, pero típicamente perfora eficazmente entre 600 y 800 metros. En versiones DH con 70,000 lbs de pullback, puede manejar sartas más pesadas a mayor profundidad.

¿Cuál es el consumo promedio de diesel por hora?

Bajo carga plena (perforando con aire a alta presión), el consumo combinado (motor deck + camión si aplica o solo deck grande) oscila entre 70 y 95 litros por hora.

¿Es difícil conseguir refacciones en México?

No. Es una de sus mayores ventajas. Existe un amplio mercado de refacciones nuevas, usadas y genéricas compatibles, además de talleres especializados en su reparación en casi todo el país.

¿Puede perforar con lodo la T4W?

Sí. Aunque está optimizada para aire, cuenta con manifold para conectar bombas de lodos externas y su cabezal maneja fluidos sin problema, haciéndola versátil para zonas sedimentarias.

¿Qué diferencia hay entre la T4W y la T4BH?

La T4W (Water Well) tiene mayor capacidad de "pullback" (tiro) y manejo de tubería para pozos profundos. La T4BH (Blast Hole) está optimizada para perforar rápido a poca profundidad para explosivos en minería.

¿Qué presión de aire maneja el compresor estándar?

El estándar dorado es 350 psi (libras por pulgada cuadrada), ideal para martillos DTH modernos. El flujo varía entre 900 y 1170 cfm (pies cúbicos por minuto).

¿Se requiere licencia especial para operarla?

Sí, el operador debe estar capacitado en maquinaria pesada y seguridad industrial (DC-3). Además, para moverla en carretera, se requiere licencia federal de conductor tipo B o C vigente.

Videos Relacionados y Útiles

1987 Ingersoll-Rand T4W Drill Rig

Demostración visual de la operación, rotación y sonido del motor en una unidad clásica T4W.

Prueba de Arranque T4W (Test Run)

Video técnico que muestra el arranque, nivelación y pruebas hidráulicas de una T4W restaurada.

Mantenimiento Compresor Ingersoll Rand

Guía paso a paso para el cambio de aceite y filtros en compresores de la marca, vital para la T4W.

Conclusión

La ingersoll rand t4w permanece en 2025 como el "caballo de batalla" indiscutible de la industria de perforación profunda en México. Su diseño, que privilegia la robustez mecánica sobre la sofisticación electrónica innecesaria, la convierte en la herramienta ideal para la realidad geográfica y logística del país. Sin embargo, poseer la máquina es solo el primer paso. La rentabilidad en este sector exigente depende de una gestión integral que combine un mantenimiento preventivo riguroso, una comprensión profunda de la geología local, y una estrategia financiera que navegue con destreza los costos volátiles del diésel y el acero. Para el contratista que domina estos elementos, la T4W no es un gasto, sino el activo más confiable para construir la infraestructura hídrica que México necesita desesperadamente.

Glosario de Términos de Perforación

• Martillo de Fondo (DTH): Herramienta neumática que golpea la broca directamente en el fondo del pozo.

• Broca Tricónica: Herramienta de corte con tres conos giratorios dentados, usada en perforación rotaria.

• Kelly Bar: Barra cuadrada o hexagonal usada en mesas rotarias antiguas (la T4W usa Top Head, eliminando esto).

• Lodos de Perforación: Fluido a base de bentonita o polímeros para estabilizar el pozo y sacar recortes.

• Torque de Rotación: Fuerza de giro aplicada a la sarta de perforación, medida en libras-pie o Newton-metro.

• Pullback: Fuerza de retracción o levantamiento que la torre puede ejercer sobre la sarta de tubería.

• Top Head Drive: Sistema de rotación motorizado que se desplaza arriba y abajo por la torre, característico de la T4W.
