¿Tu centro de carga parece una "telaraña" de cables? El orden no es solo estética, es seguridad vital. El kit de barra de neutros es el componente esencial para organizar y asegurar el retorno de corriente en tu instalación eléctrica. En esta guía, analizamos la importancia de modelos premium como el Square D QEDCF166XW, sus costos y cómo su correcta instalación evita fallas graves en tu hogar o negocio.

Opciones y Alternativas

Existen diversas soluciones en el mercado mexicano para gestionar las conexiones de neutro y tierra, cada una con aplicaciones específicas según el entorno y la carga eléctrica.

Barra de Neutros de Cobre (Square D)

Es la opción premium por excelencia (como las encontradas en tableros industriales tipo QEDCF166XW). El cobre electrolítico ofrece una conductividad del 100% IACS, superior al aluminio. Es la elección obligada para zonas costeras en México donde la salinidad corroe el aluminio rápidamente, o para instalaciones de alta demanda donde la estabilidad térmica es crítica.

Barra de Neutros de Aluminio (Estándar)

La opción más común preinstalada en centros de carga residenciales (como la serie QO). Fabricada generalmente en aleación de aluminio 6061-T6, es económica y ligera. Para garantizar su funcionamiento a largo plazo, Square D utiliza aluminio estañado, lo que permite la conexión segura de cables de cobre sin riesgo de corrosión galvánica, siempre que se aplique el par de apriete correcto.

Kit de Barra de Tierras (Ground Bar)

A menudo confundida con la de neutros, su función es puramente de protección (seguridad). Físicamente, kits como el PK27GTA pueden usarse para tierra o neutro, pero la diferencia radica en el montaje: la barra de tierra se atornilla directamente al chasis metálico (sin aislar), mientras que la de neutros debe ir sobre soportes plásticos dieléctricos.

Barras de Distribución Genéricas

Son opciones universales de bajo costo disponibles en ferreterías. Aunque pueden parecer funcionales, a menudo carecen de la certificación NOM o UL para los gabinetes específicos, presentando riesgos de incompatibilidad en los orificios de montaje y menor capacidad de corriente.

Proceso de Instalación Paso a Paso

La instalación correcta de una barra de neutros para centro de carga es vital para evitar el "neutro flotante" y daños a equipos electrónicos.

Seguridad Total (Desenergizado)

Antes de tocar cualquier tornillo, se debe cortar el suministro eléctrico desde el interruptor principal o el medidor de CFE. Utiliza un multímetro para verificar la ausencia de tensión. Aplica el protocolo de bloqueo y etiquetado (LOTO) si el tablero no está a la vista.

Identificación del Espacio de Montaje

En los centros de carga Square D (líneas QO o Homeline), busca en la parte trasera del gabinete los orificios pre-roscados o elevados destinados para los accesorios. Limpia la zona de polvo o escombros de construcción.

Fijación de la Barra

Si instalas un kit de tierra y neutro para función de neutro, debes montar primero los aisladores plásticos incluidos en el kit. Atornilla la barra sobre estos plásticos usando la tornillería suministrada. La barra no debe tocar el metal de la caja. Verifica el aislamiento con un multímetro (debe marcar "OL" o resistencia infinita entre la barra y la caja).

Conexión de Cables Neutros

Pela el cable (aproximadamente 1 cm) cuidando de no dañar los hilos conductores. Inserta el cable en el orificio correspondiente y aprieta el tornillo. No coloques más de un cable por orificio a menos que la especificación del kit lo permita explícitamente.

Puente de Unión (Bonding Jumper)

Este es el paso crítico:

• En Panel Principal: Debes instalar el tornillo verde (bonding screw) que atraviesa la barra de neutros y hace contacto con la caja. Esto aterriza el sistema según la NOM.

• En Sub-Panel: JAMÁS instales el tornillo verde. La barra de neutros debe permanecer aislada (flotante) para evitar corrientes de retorno por la tierra física.

Listado de Materiales y Herramientas

Cantidades y Rendimientos

Análisis de Precio Unitario (APU) - Instalación de Barra de Neutros

Estimación de costos para una instalación profesional en la zona centro de México (2025).

Nota: Precios estimados de mercado sujetos a variaciones por región e inflación.

Normativa, Permisos y Seguridad: Construye con Confianza

Normas Oficiales Mexicanas (NOM) Aplicables

La NOM-001-SEDE-2012 es la ley suprema.

• Artículo 200: Establece el uso del color blanco/gris para identificar el neutro y prohíbe usarlo como tierra.

• Artículo 250: Dicta las reglas de puesta a tierra y unión. El artículo 250-24 especifica dónde debe realizarse la unión principal (puente de unión) para garantizar la seguridad.

¿Necesito un Permiso de Construcción?

Para trabajos de mantenimiento interno o cambio de accesorios dentro de un tablero existente, generalmente no se requiere permiso de obra. Sin embargo, si se modifica la acometida o se aumenta la carga contratada ante CFE, será necesaria la verificación de una UVIE (Unidad de Verificación de Instalaciones Eléctricas).

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

Aunque se trabaje desenergizado, siempre se debe usar:

• Gafas de seguridad: Para proteger de chispas o rebabas metálicas al atornillar.

• Guantes: De preferencia dieléctricos o de mecánica fina para evitar cortes con el chasis.

• Calzado dieléctrico: Como barrera adicional de aislamiento.

Costos Promedio para diferentes regiones de México

Tabla comparativa de precios estimados al público (IVA incluido) para 2025.

Usos Comunes en la Construcción

Expansión de Circuitos

Cuando la barra de neutros original del centro de carga se satura debido a la adición de nuevos circuitos (ej. aires acondicionados, cuartos nuevos), instalar un kit adicional es la solución segura para evitar conectar dos cables en un solo tornillo.

Sub-Paneles (Tableros Derivados)

Es la aplicación más importante. Al instalar un tablero secundario (ej. para un jardín o segunda planta), se requiere obligatoriamente separar neutros y tierras. El kit de tierra y neutro permite añadir la barra de tierra física faltante para cumplir con la norma.

Reemplazo por Corrosión

En zonas costeras como Veracruz o Cancún, las barras de aluminio originales suelen sulfatarse en pocos años, causando fallas. Reemplazarlas por kits nuevos (y aplicar grasa dieléctrica) es una tarea común de mantenimiento correctivo.

Errores Frecuentes y Cómo Evitarlos

1. Puente de Unión en Subpanel: Dejar el tornillo verde puesto en un tablero derivado une neutro y tierra, creando rutas paralelas de corriente peligrosas. Solución: Retira siempre el tornillo verde en subpaneles.

2. Falso Contacto (Torque): Apretar "al llegue" provoca calentamiento y arcos. Solución: Usa un destornillador dinamométrico según las especificaciones de la etiqueta del tablero.

3. Saturación de Terminales: Meter 2 o 3 cables en un solo orificio hace que queden flojos. Solución: Usa un kit con más terminales o empalmes de cola de rata adecuados antes de llegar a la barra.

Checklist de Control de Calidad

• [ ] La barra de neutros está montada sobre sus aisladores plásticos (si es subpanel).

• [ ] Se retiró el tornillo verde de unión (si es subpanel).

• [ ] Cada cable tiene su propio orificio y tornillo.

• [ ] El apriete de los tornillos es firme (verificado con torque si es posible).

• [ ] No hay hilos de cobre sueltos (pelos) fuera de la terminal.

• [ ] La barra está limpia de polvo, yeso o pintura.

Mantenimiento y Vida Útil: Protege tu Inversión

Plan de Mantenimiento Preventivo

Se recomienda una inspección visual y reapriete (con equipo desenergizado) cada 12 a 18 meses. Los cambios de temperatura hacen que el metal se expanda y contraiga, aflojando las conexiones con el tiempo (fenómeno de "Cold Flow").

Durabilidad y Vida Útil Esperada en México

• Aluminio Estañado (Interior): 20 a 30 años en condiciones normales.

• Aluminio (Costa/Humedad): 5 a 10 años si no se protege con anticorrosivos.

• Cobre: 40+ años, es la opción más longeva.

Sostenibilidad e Impacto Ambiental

El cobre y el aluminio son materiales 100% reciclables. Una conexión eficiente (sin falsos contactos) reduce la pérdida de energía por calor (Efecto Joule), disminuyendo el consumo eléctrico innecesario y la huella de carbono del hogar.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre barra de neutros square d y barra de tierras?

Físicamente, el kit de tierra y neutro (como el PK27GTA) suele ser la misma pieza metálica. La diferencia es la instalación: la barra de neutros se monta sobre aisladores plásticos para separarla del gabinete, mientras que la barra de tierras se atornilla directamente al metal del chasis. Eléctricamente, el neutro lleva corriente de retorno; la tierra es solo para seguridad ante fallas.

¿Puedo conectar tierra y neutro en la misma barra?

Solo en el tablero principal (donde está el primer desconectador después del medidor). En cualquier otro tablero (subpanel), deben estar estrictamente separados en barras distintas para cumplir la NOM-001 y evitar riesgos de electrocución.

¿Qué pasa si se satura mi barra de neutros?

Nunca conectes varios cables en un solo orificio, ya que provoca puntos calientes. La solución correcta es adquirir e instalar un kit de barra de neutros auxiliar, atornillarlo al gabinete (con sus aisladores) y puentearlo con la barra principal usando un cable de calibre adecuado.

¿Es necesario usar grasa en las conexiones?

En barras de aluminio, y especialmente en zonas húmedas o costeras, es altamente recomendable usar compuesto antioxidante (grasa conductiva) en las puntas de los cables antes de insertarlos. Esto evita la formación de óxido que aísla la conexión.

¿Cuánto cuesta un kit de barra de neutros Square D en México 2025?

El precio oscila entre $300 MXN para modelos pequeños (12-15 terminales) y $550 MXN para modelos grandes (27 terminales) como el PK27GTA. Los precios varían según el distribuidor (Home Depot, materialistas) y la región.

¿Puedo usar una barra de otra marca en mi centro de carga Square D?

No se recomienda. Aunque pueda "caber", los orificios de montaje suelen no coincidir perfectamente, obligando a perforaciones improvisadas que dañan el gabinete. Además, se pierde la certificación UL/NOM del conjunto al usar partes no listadas para ese equipo.

¿Cómo identifico el tornillo de unión (bonding screw)?

En los kits Square D, es un tornillo de color verde brillante, generalmente más largo que los de montaje. Su única función es conectar eléctricamente la barra de neutros con la caja metálica (tierra) en el panel principal.

Videos Relacionados y Útiles

Instalación barra de neutros y tierras Square D

Guía visual clara sobre cómo instalar físicamente los kits de barras y la importancia de los aisladores en centros de carga QO.

Diferencia Neutro y Tierra Física (CFE)

Explicación didáctica sobre la diferencia física y normativa entre neutro y tierra en el contexto mexicano.

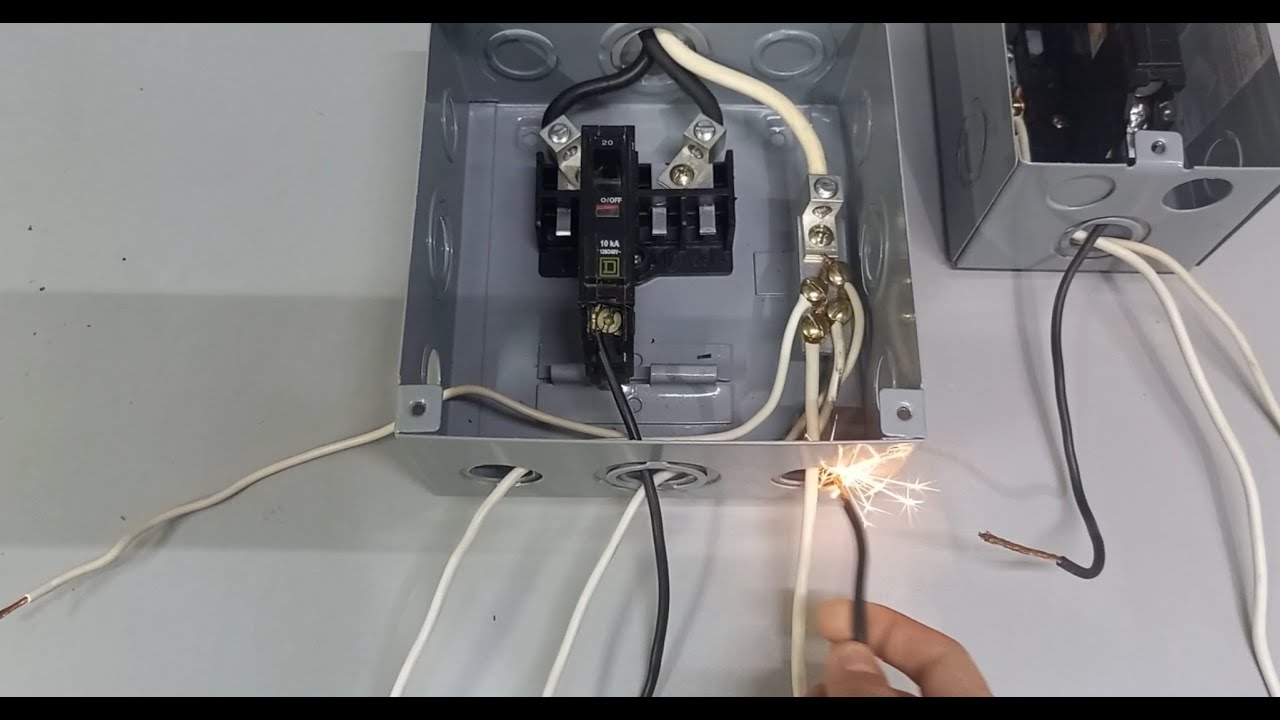

Errores comunes conexión neutro tierra

Demostración práctica con multímetro de la continuidad y los errores al mezclar neutros y tierras en tableros.

Conclusión

La correcta gestión de los conductores en tu instalación no es un lujo, es una necesidad de seguridad. Implementar un kit de barra de neutros adecuado, diferenciándolo correctamente del sistema de tierra y respetando los puntos de unión según la normativa mexicana, garantiza que tu patrimonio y tu familia estén protegidos. Recuerda: en electricidad, lo barato sale caro; invierte en componentes originales como la barra de neutros square d y asegura tu conexión para el 2025 y más allá.

Glosario de Términos

• Neutro: Conductor activo que retorna la corriente desde la carga hacia la fuente; en México se identifica con color blanco o gris.

• Tierra Física: Conductor de protección (verde) diseñado para desviar corrientes de falla a tierra y proteger a las personas.

• Centro de Carga: Tablero metálico donde se distribuyen los circuitos eléctricos y se alojan las protecciones (breakers).

• Torque: Fuerza de apriete rotacional específica que se debe aplicar a los tornillos para asegurar una conexión eléctrica perfecta.

• Puente de Unión (Main Bonding Jumper): Conexión intencional (tornillo verde o cable) entre el neutro y la tierra física, permitido solo en el panel principal.

• Square D: Marca líder de Schneider Electric en equipos de distribución eléctrica residencial e industrial.
