| Clave | Descripción del Análisis de Precio Unitario | Unidad |
| 081301 | Conector rosca exterior de PVC hidráulico de 19 mm | pza |
| Clave | Descripción | Unidad | Cantidad | Costo | Importe |
|---|---|---|---|---|---|
| Mano de Obra | |||||
| MOCU-010 | Cuadrilla No 10 (1 de Plomero + 1 Ayudante plomero) | jor | 0.025400 | $976.42 | $24.80 |
| Suma de Mano de Obra | $24.80 | ||||
| Herramienta | |||||
| FACHEME | Herramienta menor | (%)mo | 0.030000 | $24.80 | $0.74 |
| HESEG-001 | Porcentaje de equipo de seguridad | (%)mo | 0.020000 | $24.80 | $0.50 |
| Suma de Herramienta | $1.24 | ||||
| Costo Directo | $26.04 |
El Vínculo Infalible de tu Instalación: Todo sobre el Conector de Cuerda Exterior PVC en México
El Guardián Silencioso de tu Tubería: Una pieza de diez pesos que protege una inversión de millones.
El conector cuerda exterior pvc (también conocido técnicamente como adaptador macho) es el componente crítico que permite la transición entre el sistema de tubería lisa cementada y los accesorios roscados metálicos o plásticos, como válvulas, bombas y salidas a servicios. En el contexto de la construcción en México, donde la autoconstrucción y las remodelaciones son constantes, esta pieza es a menudo el "eslabón débil" causante de fugas silenciosas que dañan acabados costosos. Esta guía te llevará desde la selección técnica precisa hasta el cálculo de costos proyectados para 2025, asegurando que cada unión que realices sea hermética y duradera.
Opciones y Alternativas en el Mercado Mexicano
Elegir el conector cuerda exterior pvc correcto no es una cuestión de azar, sino de ingeniería aplicada a las necesidades específicas de la obra mexicana.
Conector de PVC Hidráulico Cédula 40 vs Cédula 80
La diferencia fundamental radica en el espesor de la pared y, por ende, en la resistencia a la presión.
Cédula 40 (Blanco): Es el estándar en vivienda residencial en México. Ideal para presiones domésticas convencionales. Sin embargo, al roscar o tener cuerdas moldeadas, su pared se adelgaza en la raíz de la rosca, haciéndolo vulnerable si se aplica un torque excesivo.
Cédula 80 (Gris Oscuro): Posee paredes considerablemente más gruesas. Es la opción obligatoria para salidas de bombas, sistemas hidroneumáticos o edificaciones verticales donde la presión (Golpe de Ariete) podría fracturar un conector estándar. Resiste mejor el estrés mecánico de la conexión roscada.
Conector de CPVC para Sistemas de Agua Caliente
Es un error crítico utilizar PVC estándar para agua caliente. El CPVC (Policloruro de Vinilo Clorado), reconocible por su color crema o azul claro (línea FlowGuard), soporta temperaturas de hasta 82°C.
Alternativas Metálicas y Transiciones: Galvanizado y Bronce
Aunque el plástico es económico y resistente a la corrosión química, la conexión directa plástico-metal presenta retos.
Corrosión Galvánica: El PVC es dieléctrico y rompe el par galvánico, protegiendo la instalación.
Conectores con Inserto Metálico: Para 2025, la recomendación profesional es utilizar conectores de PVC o CPVC con inserto metálico (rosca de latón moldeada en el plástico). Esto combina la compatibilidad química del plástico con la resistencia mecánica del metal, eliminando el riesgo de barrer la cuerda al conectar llaves angulares o mangueras flexibles (Coflex).
Proceso Constructivo Paso a Paso para una Instalación Profesional
Una instalación exitosa depende 90% de la técnica y 10% del material. Sigue este protocolo para garantizar cero fugas.
Preparación y Corte de la Tubería
El corte debe ser perfectamente a escuadra (90 grados) utilizando una tijera cortatubos o una segueta de diente fino. Un corte chueco impide que el tubo asiente al fondo del conector, debilitando la unión.
Limpieza y Aplicación de Imprimador (Primer)
En México, a menudo se omite este paso por "ahorrar tiempo", pero es la causa principal de fallas a largo plazo. No se debe lijar el tubo si se usa la técnica moderna; el lijado reduce el diámetro y crea holguras.
Aplicación de Cemento Solvente y Ensamble
Aplica una capa generosa de cemento solvente en el tubo y una capa delgada en el interior del conector cuerda exterior pvc. Ensambla inmediatamente mientras ambos están húmedos.
El Cuarto de Vuelta: Al insertar el tubo en el conector, gíralo 1/4 de vuelta para distribuir el pegamento uniformemente y eliminar burbujas de aire.
Sostén la unión firmemente por 30 segundos para evitar que el tubo se regrese (efecto push-out).
Sellado de la Rosca Exterior y Torque Correcto
La rosca exterior NPT es cónica y sella por interferencia.
Cinta Teflón: Aplica cinta de PTFE (teflón) en sentido de las manecillas del reloj, solo 3 a 4 vueltas. El exceso de cinta puede fracturar el conector hembra al generar demasiada presión radial.
Torque: Aprieta con la mano hasta donde sea posible y luego usa una llave (perica o de correa, nunca Stilson sobre el plástico) para dar máximo una o dos vueltas adicionales. El apriete excesivo es la causa #1 de fracturas en conectores plásticos.
Listado de Materiales
| Material | Descripción de Uso | Unidad de Medida Común |
| Conector Cuerda Exterior PVC | Pieza de transición (Adaptador Macho) | Pieza |
| Tubería PVC Hidráulica | Conducción de agua fría | Metro / Tramo 6m |
| Limpiador / Primer | Preparación química de superficies | Lata (240ml / 500ml) |
| Cemento Solvente PVC | Fusión química de las piezas | Lata (240ml / 500ml) |
| Cinta Teflón Industrial | Sellado de roscas NPT | Rollo (13mm x 12m) |
| Lija de Plomero (Grano 180) | Solo si se requiere retirar rebabas | Pliego / Tira |
| Estopa / Trapo | Limpieza de excedentes | Kg / Bolsa |
Cantidades y Rendimientos de Materiales
| Material | Rendimiento Estimado | Notas |
| Cemento Solvente (Lata 240ml) | 40 - 60 uniones de 1/2" (13mm) | Varía según desperdicio y temperatura |
| Limpiador Primer (Lata 240ml) | 60 - 80 limpiezas de 1/2" (13mm) | Se usa menos cantidad que el cemento |
| Cinta Teflón (Rollo estándar) | 20 - 30 roscas de 1/2" | Considerando 3-4 vueltas por rosca |
| Conector Cuerda Exterior PVC | 1 por transición | No tiene merma si se instala bien |
Análisis de Precio Unitario (APU) - Ejemplo Detallado
A continuación se presenta una estimación de costo para la instalación de una Salida Hidráulica con Conector Macho 1/2" CPVC (considerando su uso común en baños).
Datos proyectados para 2025, zona centro del país.
| Concepto | Unidad | Cantidad | Costo Unitario (MXN) | Importe (MXN) |
| MATERIALES | $85.50 | |||
| Conector Macho CPVC 13mm | pza | 1.00 | $12.00 | $12.00 |
| Tubo CPVC 13mm (tramo proporcional) | m | 1.00 | $35.00 | $35.00 |
| Codo 90 CPVC 13mm | pza | 2.00 | $8.00 | $16.00 |
| Cemento Solvente CPVC (parte prop.) | lata | 0.03 | $180.00 | $5.40 |
| Cinta Teflón Industrial | rollo | 0.10 | $25.00 | $2.50 |
| Consumibles menores (lija, estopa) | lote | 1.00 | $14.60 | $14.60 |
| MANO DE OBRA | $225.00 | |||
| Cuadrilla Plomero + Ayudante | jor | 0.125 | $1,800.00 | $225.00 |
| HERRAMIENTA | $11.25 | |||
| Herramienta Menor | %MO | 5% | $225.00 | $11.25 |
| TOTAL COSTO DIRECTO | $321.75 |
Nota: Los costos de mano de obra reflejan el incremento al salario mínimo y ajustes inflacionarios esperados para 2025.
Normativa, Permisos y Seguridad: Construye con Confianza
Normas Oficiales Mexicanas (NOM) y NMX Aplicables
Todo conector cuerda exterior pvc comercializado en México debe cumplir con la NMX-E-145/1-SCFI-2002 (o su actualización vigente), que regula las dimensiones y resistencia a la presión hidrostática de conexiones de PVC para agua.
¿Necesito un Permiso de Construcción?
Para reparaciones menores o sustitución de muebles sanitarios dentro de una vivienda existente, generalmente no se requiere permiso. Sin embargo, si la obra implica abrir zanjas en la vía pública para conectar al medidor, o modificaciones estructurales mayores en edificios (cambio de columnas montantes), se requiere una Licencia de Construcción Especial o un Aviso de Realización de Obras Menores ante la alcaldía o municipio correspondiente en la CDMX y otras urbes, firmada por un Director Responsable de Obra (DRO).
Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)
El cemento solvente y el limpiador son sustancias químicas volátiles e irritantes.
Protección Respiratoria: Trabajar en áreas ventiladas para evitar la inhalación de vapores orgánicos.
Protección Ocular: Gafas de seguridad para evitar salpicaduras de pegamento o partículas al cortar tubo.
Guantes: Guantes de protección química (nitrilo) al manipular los adhesivos.
Costos Promedio por Regiones de México
Tabla comparativa de costos estimados para una salida hidráulica terminada (material + mano de obra) proyección 2025.
| Región | Concepto (Salida Hidráulica) | Costo Promedio (MXN) | Notas Relevantes |
| Norte (Monterrey/Tijuana) | Salida con Conector PVC/CPVC | $750 - $1,100 | Mano de obra más costosa por competencia con industria. |
| Occidente (Guadalajara) | Salida con Conector PVC/CPVC | $600 - $850 | Mercado equilibrado, alta disponibilidad de materiales. |
| Centro (CDMX/Puebla) | Salida con Conector PVC/CPVC | $650 - $950 | Costos elevados por logística y normativas estrictas en CDMX. |
| Sur (Mérida/Cancún) | Salida con Conector PVC/CPVC | $500 - $750 | Mano de obra ligeramente más económica, pero cuidado con el sarro en tuberías. |
Usos Comunes en la Construcción Mexicana
Conexión de Bombas y Sistemas Hidroneumáticos
El conector cuerda exterior pvc (preferentemente Cédula 80 o con inserto metálico) es la interfaz estándar para conectar la succión y descarga de bombas centrífugas residenciales a la red de tubería.
Transición a Válvulas de Paso y Grifería
Se utiliza para roscar válvulas de esfera (llaves de paso) metálicas. Es crucial que el conector macho sea de plástico y la válvula hembra sea metálica para reducir el riesgo de fractura por expansión.
Instalaciones en Cisternas y Tinacos
Es la pieza fundamental para conectar el flotador (válvula de llenado) dentro del tinaco y para la salida del multiconector hacia la red de distribución de la casa.
Errores Frecuentes y Cómo Evitarlos
Exceso de Torque: Apretar "a muerte" con llaves Stilson deforma la rosca y fractura el cuerpo del conector. La regla es: apriete manual + 1 vuelta.
Uso de Pegamento Seco o Viejo: El cemento solvente debe ser fluido. Si está gelatinoso, deséchalo; no logrará la fusión química.
Falta de Limpieza: Pegar sobre tubo sucio o con grasa garantiza una fuga. Usa siempre limpiador.
Roscar Plástico Macho en Metal Hembra con Fuerza: Aunque es la configuración recomendada, si se fuerza la entrada trasroscada (chueca), la rosca de plástico se "barre" inmediatamente.
Checklist de Control de Calidad
[ ] Alineación: El tubo entra recto en el conector.
[ ] Rebabas: Ausencia total de rebabas en el corte del tubo.
[ ] Pegamento: Se observa un cordón uniforme de pegamento alrededor de la unión (testigo de soldadura).
[ ] Rosca: La cinta teflón cubre solo la rosca, sin obstruir el orificio de paso.
[ ] Hermeticidad: Prueba de presión realizada (mínimo 1 hora a 1.5 veces la presión de trabajo) sin goteos.
Mantenimiento y Vida Útil: Protege tu Inversión
Plan de Mantenimiento Preventivo
Revisar periódicamente (cada 6 meses) las conexiones expuestas a la intemperie (tinacos, bombas). Buscar signos de "blanqueamiento" en el PVC, que indica daño por UV, o microfisuras en la base de la rosca.
Durabilidad y Vida Útil Esperada en México
Una instalación de PVC bien ejecutada y protegida del sol (pintada o empotrada) tiene una vida útil superior a 50 años. En zonas costeras, el PVC es superior al cobre pues no sufre corrosión por salinidad.
Sostenibilidad e Impacto Ambiental
El PVC es un termoplástico 100% reciclable. Los recortes de obra deben separarse y llevarse a centros de acopio. Su ligereza reduce la huella de carbono en el transporte comparado con tuberías metálicas.
Preguntas Frecuentes (FAQ)
¿Qué es exactamente un conector cuerda exterior pvc y para qué sirve?
Es un accesorio de plomería (adaptador macho) que tiene un extremo liso para cementar a un tubo y otro extremo con rosca externa (tipo tornillo) para conectarse a accesorios con rosca interna, permitiendo transiciones entre materiales o equipos.
¿Puedo usar un conector de PVC normal para agua caliente?
No. El PVC estándar se deforma a más de 60°C. Para agua caliente debes usar un conector de CPVC (cloruro de polivinilo clorado) o una conexión metálica.
¿Cuánta cinta teflón debo ponerle a la rosca?
Lo recomendado son entre 3 y 4 vueltas en sentido horario. Poner demasiada cinta puede provocar tanta presión al enroscar que la pieza hembra se rompa.
¿Qué hago si la rosca del conector se barrió (se dañó)?
Si la rosca plástica se barrió, ya no sellará. No intentes repararla con silicón o pegamento. La única solución segura es cortar el tramo y reemplazar la pieza completa por una nueva.
¿Es compatible la rosca del conector PVC con las tuberías galvanizadas antiguas?
Sí, en México ambos sistemas suelen usar el estándar de rosca NPT (National Pipe Taper). Sin embargo, se recomienda usar un conector con inserto metálico para evitar dañar la rosca plástica con la dureza del metal galvanizado.
¿Qué diferencia hay entre rosca NPT y rosca NPS?
La NPT es cónica y sella por el apriete de las cuerdas. La NPS es recta y requiere un empaque (hule) para sellar. No debes confiar solo en la cinta teflón si mezclas estos dos tipos de rosca.
¿Por qué gotea mi conector recién instalado?
Las causas más probables son: falta de limpieza antes de cementar, apriete insuficiente (o excesivo que rompió la pieza), o falta de cinta teflón en la rosca.
¿Cuál es el precio aproximado de un conector de 1/2 pulgada en 2025?
El precio varía por marca y región, pero un conector básico de PVC C-40 ronda los $5 - $8 MXN, mientras que uno de CPVC con inserto metálico puede costar entre $40 y $80 MXN.
Videos Relacionados y Útiles
Errores Comunes en Instalación PVC
Guía de PCP sobre los fallos más frecuentes: lijado incorrecto y exceso de torque.

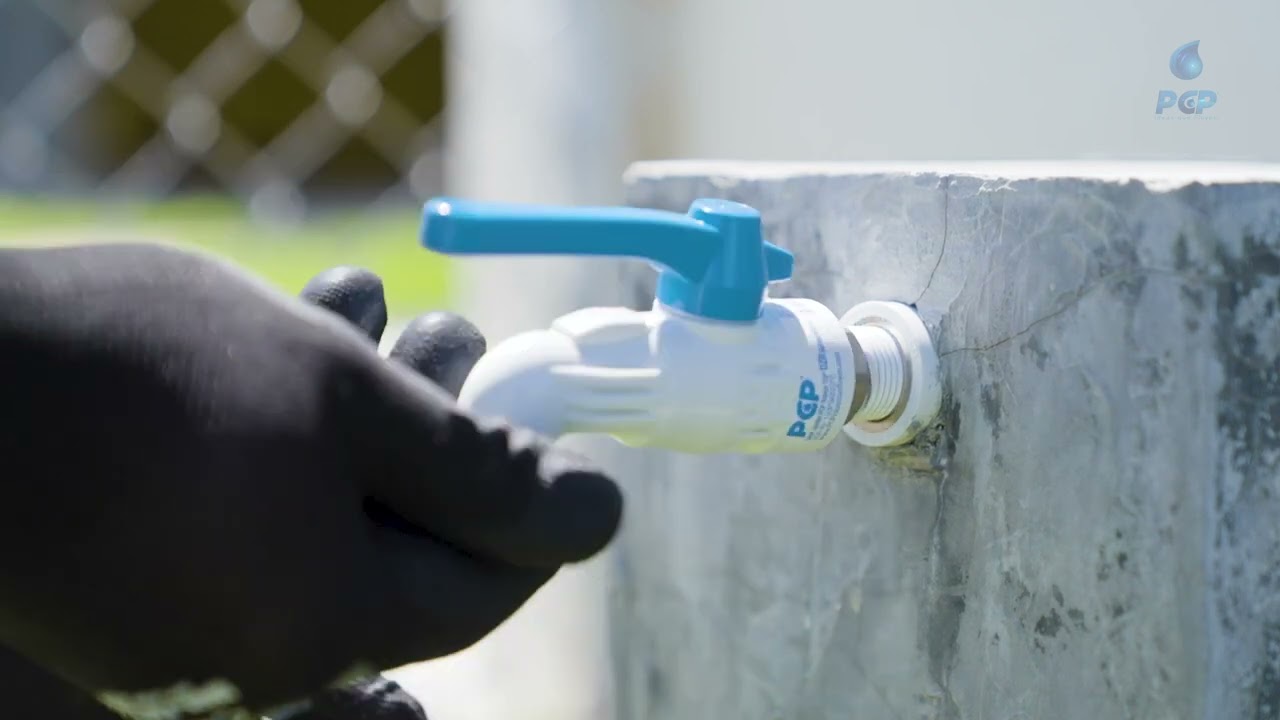

Cómo instalar conector macho PVC
Tutorial detallado sobre la instalación manual de un adaptador macho con inserto.
Reparación de fugas en PVC
Técnicas prácticas para reparar uniones y tuberías dañadas en obra.
Conclusión
El éxito de una red hidráulica reside en los detalles. El uso correcto del conector cuerda exterior pvc garantiza la estanqueidad y eficiencia del sistema, protegiendo la edificación de daños por humedad. Al seguir las normas NMX, respetar los tiempos de secado y aplicar el torque adecuado, no solo cumples con los estándares de calidad de 2025, sino que aseguras la tranquilidad de los usuarios finales por décadas. Recuerda: una conexión bien hecha es una conexión que se olvida; una mal hecha, es un problema eterno.
Glosario de Términos
Cédula (Schedule): Clasificación normalizada que indica el espesor de la pared de una tubería o conexión. A mayor cédula, mayor espesor y resistencia.
NPT (National Pipe Taper): Estándar estadounidense para roscas cónicas usadas en tuberías y conexiones, común en México.
Cemento Solvente: Sustancia química que suelda en frío el PVC, fusionando las superficies a nivel molecular, no es un simple pegamento.
Imprimador (Primer): Solvente limpiador que prepara y ablanda la superficie del PVC antes de aplicar el cemento para asegurar una fusión correcta.
Torque: Fuerza de rotación aplicada al enroscar el conector. En plásticos debe ser moderada para evitar fracturas.
Termoplástico: Material polimérico (como el PVC) que se vuelve deformable o flexible ante el calor y se endurece al enfriarse.
Par Galvánico: Corrosión acelerada que ocurre cuando dos metales diferentes entran en contacto eléctrico en presencia de un electrolito (agua). El PVC evita este fenómeno.
