Trabe de sección de 0.20 x 0.30 mts con Concreto 250 Kg/cm2 agregado de 20 mm, cemento normal revenimiento 8 a 10 cm., con aditivo Festermix en presentaci¾n de 4 lt, cimbra, 3 caras acabado aparente a 4 usos, armada con acero de refuerzo 4 varillas # 4, y 2 varillas # 3 de diámetro y Estribos del varillas # 2 @ 0.20 mts, a una altura de 4.00 mts elevado con bote incluye: todo el material necesario, cimbra y descimbra, cortes, traslapes, desperdicios, habilitado y armado de acero, limpieza, mano de obra, equipo y herramienta de mano

El Guardián Silencioso de tu Seguridad Estructural

La integridad de una edificación en el territorio mexicano, caracterizado por su compleja sismicidad y diversidad de suelos, reside en la calidad de sus elementos de soporte horizontal. El uso de la especificación 0.20 x 250 no es una decisión meramente técnica, sino un compromiso con la longevidad y la seguridad patrimonial. Esta combinación, que refiere a una sección de concreto con una resistencia a la compresión de f′c=250kg/cm2, se ha convertido en el estándar de oro para la construcción residencial y comercial de mediana escala en México durante 2025. Un elemento de sección 20 x 0.30 diseñado bajo estos parámetros garantiza la absorción eficiente de esfuerzos de flexión y cortante, evitando las temidas deflexiones o grietas estructurales que comprometen la habitabilidad. A lo largo de esta guía, el lector dominará desde la interpretación de las Normas Mexicanas vigentes hasta el cálculo preciso de un Análisis de Precio Unitario proyectado a las realidades inflacionarias de 2025, convirtiéndose en un supervisor capacitado para gestionar obra con el rigor que un Director Responsable de Obra (DRO) exigiría en cualquier municipio del país.

Opciones y Alternativas

La ingeniería civil moderna en México ofrece diversos caminos para alcanzar la estabilidad estructural, cada uno con implicaciones presupuestarias y logísticas que deben evaluarse cuidadosamente antes del primer colado.

Concreto Armado Tradicional Hecho en Sitio

La solución más extendida en la autoconstrucción y la obra pública de pequeña escala es el concreto elaborado en obra con revolvedora de un saco. Esta opción permite una flexibilidad total en el diseño de la sección 20 x 0.30, permitiendo al maestro de obra ajustar los armados según los planos estructurales específicos. Su principal ventaja radica en la economía logística, ya que no depende de los tiempos de entrega de una planta premezcladora. No obstante, el control de calidad es el punto crítico; la variabilidad en la humedad de la arena o la limpieza de la grava puede alterar el cumplimiento de la resistencia 0.20 x 250, requiriendo una supervisión técnica constante para asegurar que la dosificación sea la correcta.

Sistemas de Acero Prefabricado (Armex)

Como alternativa para cerramientos y elementos de confinamiento en muros que no soporten cargas excesivas, el uso de armaduras electrosoldadas ofrece una velocidad de ejecución inigualable. Aunque el costo por metro lineal de este acero prefabricado puede parecer superior al de la varilla tradicional, el ahorro se materializa en la reducción drástica de las horas-hombre necesarias para el habilitado de estribos y amarres. Para 2025, se estima que el uso de estos sistemas puede reducir el costo de mano de obra en un 15% a 20% en comparación con el armado manual de una trabe de sección 20 x 0.30, siempre y cuando el cálculo estructural permita su uso para la carga de diseño requerida.

Vigas de Acero Estructural y Sistemas Mixtos

Para proyectos que demandan claros superiores a los 5 metros sin apoyos intermedios, la alternativa más viable es la sustitución del concreto armado por vigas de acero tipo IPR o H. Este sistema elimina los tiempos de espera del fraguado, permitiendo continuar con el nivel superior casi de inmediato. En el contexto mexicano de 2025, esta opción se sitúa en una gama de costo superior debido a la volatilidad de los precios internacionales del acero, pero ofrece una precisión dimensional que el concreto hecho en sitio difícilmente iguala. El impacto en el presupuesto es notable, incrementando el costo por metro lineal en un rango del 40% al 60% respecto a una trabe de concreto tradicional de 20 x 0.30.

Vigueta y Bovedilla: La Solución Aligerada

En sistemas de losas, la trabe de carga puede integrarse a un sistema de vigueta y bovedilla. Esta alternativa reduce el peso propio de la estructura, lo que a su vez permite optimizar la cimentación. El uso de viguetas pretensadas de alta resistencia permite alcanzar la calidad 0.20 x 250 con un consumo menor de concreto fresco. Es una opción altamente eficiente en términos térmicos y acústicos, factores que están cobrando relevancia en las normativas de vivienda sustentable en México para 2025. El costo se mantiene competitivo, situándose a menudo a la par del sistema tradicional cuando se contabiliza el ahorro en cimbra de contacto.

Proceso Constructivo Paso a Paso

La ejecución de una trabe de sección 20 x 0.30 requiere una metodología artesanal pero estrictamente técnica, donde cada fase es interdependiente para garantizar la seguridad final de la pieza.

Preparación, Trazo y Nivelación

Antes de cualquier intervención física, se debe realizar el trazo del eje estructural utilizando hilos de nylon y bancos de nivel establecidos con nivel de manguera o nivel láser. En este punto, se definen los apoyos sobre castillos o columnas previamente colados. Es vital verificar que el desplante de la cimbra de fondo esté sobre un suelo firme o durmientes de madera para evitar hundimientos durante el vertido del concreto, el cual tiene un peso aproximado de 2,400kg/m3.

Habilitado y Armado del Acero de Refuerzo

El "esqueleto" de la trabe se fabrica cortando las varillas de 1/2" o 5/8" según el diseño. Los estribos, generalmente de alambrón de 1/4", deben doblarse con precisión para formar la sección 20 x 0.30 dejando el espacio necesario para el recubrimiento. Los amarres se realizan con alambre recocido #18, asegurando que los ganchos de los estribos queden a 135 grados para garantizar el confinamiento del núcleo de concreto. Este paso es fundamental para que el elemento adquiera la resistencia estructural proyectada como 0.20 x 250.

Cimbrado o Encofrado de la Trabe

Se procede a la instalación de la madera de contacto, utilizando comúnmente tablas de 0.20 x 250 para los costados y fondos. La cimbra debe estar perfectamente "plomeada" y "alineada". Se instalan los pies derechos (polines) a distancias no mayores a 80 cm, reforzados con crucetas o "madrinas" de madera para evitar que el peso del concreto fresco abra los moldes. Es indispensable aplicar desmoldante o aceite quemado a la madera para facilitar su retiro posterior sin dañar el acabado del concreto.

Colocación de Calzas y Limpieza

Un error crítico es permitir que el acero toque la madera. Se deben colocar "pollos" o calzas de mortero o plástico de 2.5 cm de espesor para elevar el armado y asegurar que el concreto lo envuelva completamente. Antes del colado, se debe soplar o lavar el interior de la cimbra para retirar virutas de madera, clavos o basura que puedan crear puntos de debilidad estructural en el elemento de sección 20 x 0.30.

Colado y Vibrado del Concreto

El vertido del concreto de resistencia f′c=250kg/cm2 debe ser continuo. Mientras se vierte, se debe utilizar un vibrador mecánico de inmersión para eliminar las burbujas de aire atrapadas. El vibrado asegura que la mezcla penetre en todos los rincones del armado y la cimbra, evitando los "nidos de abeja" u oquedades que reducen drásticamente la capacidad de carga. Un concreto 0.20 x 250 bien vibrado presentará una superficie lisa y densa al descimbrar.

Curado y Descimbrado Final

El concreto alcanza su resistencia de diseño mediante la hidratación del cemento. Durante los primeros 7 días posteriores al colado, es obligatorio regar la trabe con agua al menos tres veces al día o aplicar una membrana de curado. El descimbrado de los costados puede realizarse a las 48 horas, pero los puntales y el fondo de la sección 20 x 0.30 no deben retirarse antes de los 14 a 21 días, dependiendo de si el elemento es de carga principal o perimetral.

Listado de Materiales

La siguiente tabla detalla los insumos básicos requeridos para la construcción de elementos estructurales de concreto armado bajo la especificación 0.20 x 250 en el mercado mexicano actual.

Cantidades y Rendimientos de Materiales

Para un presupuesto eficiente en 2025, es necesario conocer cuánto material se consume por cada metro lineal de una trabe de sección 20 x 0.30. Estos valores incluyen un factor de desperdicio estándar del 5% al 10%.

Análisis de Precio Unitario (APU) - Ejemplo Detallado

Presentamos un ejercicio numérico proyectado para el primer semestre de 2025 en México. Este análisis contempla los incrementos en salarios mínimos y la fluctuación de los agregados pétreos. La unidad de medida es el Metro Lineal (ML) para una trabe de sección 20 x 0.30.

Desglose de Materiales

Desglose de Mano de Obra

Desglose de Herramienta y Equipo

COSTO DIRECTO TOTAL (ML) Proyección 2025: $909.37 MXN (Nota: Este valor no incluye indirectos, utilidad ni supervisión de DRO).

Normativa, Permisos y Seguridad: Construye con Confianza

La construcción en México está regulada por un marco legal que busca minimizar los riesgos de colapso y asegurar la calidad de los materiales. Ignorar estas normativas no solo es ilegal, sino que pone en peligro la vida de los ocupantes.

Normas Oficiales Mexicanas (NOM) Aplicables

La calidad de una trabe 0.20 x 250 está ligada al cumplimiento de estándares de fabricación y ensayo.

• NMX-C-406-ONNCCE-2019: Regula los componentes estructurales prefabricados de concreto para sistemas de losas. Es la biblia para quienes utilizan viguetas o elementos precolados en México.

• NMX-C-155-ONNCCE: Establece los requisitos para el concreto hidráulico dosificado por masa o volumen, asegurando que la resistencia de 250kg/cm2 sea real y verificable.

• NOM-001-STPS-2008: Define las condiciones de seguridad en los edificios y locales, aplicable a la disposición de los elementos estructurales durante la fase de construcción.

¿Necesito un Permiso de Construcción?

Para una trabe de sección 20 x 0.30, que es un elemento de carga estructural, la respuesta es SÍ. En municipios como la Ciudad de México, Puebla o Guadalajara, cualquier obra nueva o ampliación mayor a 50 m2 requiere una Licencia de Construcción Mayor. Este trámite exige la presentación de una memoria de cálculo firmada por un Director Responsable de Obra (DRO), quien asume la responsabilidad legal de la estabilidad del proyecto. Para obras menores, un Aviso de Obra puede ser suficiente, pero el juicio del DRO es indispensable cuando se tocan elementos estructurales.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

El trabajo con concreto y acero implica riesgos de cortes, golpes y caídas. El equipo mínimo obligatorio incluye:

• Casco de Seguridad (NOM-115-STPS): Protección contra caída de objetos desde niveles superiores.

• Calzado con Casquillo de Acero: Indispensable al manipular bultos de cemento, varillas y polines.

• Guantes de Carnaza: Para el habilitado de acero y evitar quemaduras alcalinas por contacto con el cemento fresco.

• Protección Ocular: Necesaria durante el vibrado del concreto para evitar salpicaduras de mezcla en los ojos.

• Arnés de Seguridad: Si el colado de la sección 20 x 0.30 se realiza a alturas superiores a 1.80 metros.

Costos Promedio por Regiones en México

El precio de los materiales de construcción varía drásticamente según la cercanía a centros de producción y los costos de flete. A continuación, se presenta una tabla comparativa de precios proyectados a 2025 para una trabe de sección 20 x 0.30 por metro lineal.

(Nota: Los costos incluyen materiales, mano de obra y herramienta menor. No incluyen IVA ni utilidad del constructor).

Usos Comunes en la Construcción

La sección de 20 x 0.30 es una de las más versátiles en el catálogo de ingeniería estructural residencial e industrial en México.

Trabes de Cerramiento en Vivienda Residencial

Se utilizan para "cerrar" los muros de mampostería, proporcionando una base sólida para la losa de entrepiso o azotea. Su peralte de 30 cm permite salvar claros de hasta 4.5 metros sin necesidad de columnas intermedias, facilitando el diseño de espacios abiertos en casas de nivel medio y residencial.

Contratrabes de Liga en Cimentaciones

En terrenos con baja capacidad de carga, las trabes de sección 20 x 0.30 funcionan como elementos de liga entre zapatas aisladas. Su función es unificar la cimentación para que trabaje de forma monolítica ante un sismo, evitando asentamientos diferenciales que podrían fracturar los muros de la vivienda.

Marcos Rígidos en Locales Comerciales

Para construcciones que requieren grandes vanos (como frentes de tiendas), las trabes con especificación 0.20 x 250 forman parte de marcos rígidos de concreto reforzado. Este sistema permite eliminar muros interiores, ofreciendo plantas libres que son altamente valoradas en el sector inmobiliario comercial.

Vigas de Borde en Terrazas y Balcones

Debido a su resistencia superior a la compresión, el concreto de 250kg/cm2 es ideal para elementos expuestos a la intemperie. La sección 20 x 0.30 proporciona la rigidez necesaria para soportar el peso de barandales y cargas vivas en áreas de recreación exterior, garantizando la seguridad de los usuarios.

Errores Frecuentes y Cómo Evitarlos

La falla de un elemento estructural rara vez se debe a un solo factor; suele ser la acumulación de omisiones técnicas durante el proceso constructivo.

• Omisión del Vibrado Mecánico: Confiar únicamente en el "picado" con varilla deja burbujas de aire (nidos de grava). Esto reduce la sección efectiva de carga. Solución: Usar vibrador de inmersión verticalmente cada 40 cm por no más de 10 segundos.

• Dosificación "a Ojo": Utilizar botes de diferentes tamaños para medir arena y grava altera la relación agua-cemento. Un exceso de agua reduce la resistencia 0.20 x 250 significativamente. Solución: Emplear botes de 19 litros estandarizados y respetar la dosificación del diseño de mezcla.

• Recubrimiento Insuficiente: Si la varilla queda pegada a la cimbra, se oxidará con el tiempo, causando el desprendimiento del concreto (desconchamiento). Solución: Usar calzas de concreto de 2.5 cm para asegurar que el acero quede "ahogado" correctamente.

• Descimbrado Prematuro: Retirar los puntales antes de los 14 días en elementos de carga puede causar deflexiones permanentes o "columpios". Solución: Seguir los tiempos de fraguado normativos y, si es posible, realizar pruebas de resistencia en cilindros de control.

Checklist de Control de Calidad

Para una supervisión efectiva de la sección 20 x 0.30, siga esta lista de verificación en cada etapa crítica de la obra.

Antes de Iniciar el Colado

• [ ] ¿El acero de refuerzo está libre de óxido excesivo, aceite o lodo?

• [ ] ¿La cimbra está perfectamente nivelada y cuenta con los pies derechos necesarios?

• [ ] ¿Se han colocado las calzas para garantizar el recubrimiento de 2.5 cm?

• [ ] ¿El interior de la cimbra está limpio de basura y virutas de madera?

Durante la Ejecución

• [ ] ¿El concreto tiene la consistencia adecuada (revenimiento) según el proyecto?

• [ ] ¿Se está utilizando vibrador mecánico de manera sistemática?

• [ ] ¿Se están tomando cilindros de prueba (si la magnitud de la obra lo requiere)?

Al Finalizar

• [ ] ¿Se inició el curado con agua inmediatamente después del endurecimiento superficial?

• [ ] ¿La superficie terminada está nivelada y sin protuberancias?

• [ ] ¿Se mantiene el riego constante durante al menos los primeros 7 días?

Mantenimiento y Vida Útil: Protege tu Inversión

Una trabe de concreto armado es un elemento de larga duración, pero su vida útil depende directamente de la protección contra agentes externos.

Plan de Mantenimiento Preventivo

Aunque el concreto es de bajo mantenimiento, se recomienda:

1. Inspección Visual Anual: Buscar fisuras mayores a 1 mm o manchas de óxido que indiquen corrosión del acero interno.

2. Impermeabilización: Si la trabe está en azotea o expuesta a la humedad constante, aplicar recubrimientos que eviten la penetración de agua hacia la armadura.

3. Pintura y Acabado: Mantener el aplanado o pintura en buen estado sirve como una primera barrera contra la carbonatación del concreto.

Durabilidad y Vida Útil Esperada en México

En el contexto mexicano, una estructura diseñada con 0.20 x 250 tiene una vida útil proyectada de 50 a 70 años. Sin embargo, factores como la sismicidad en zonas de transición de la CDMX o la salinidad en zonas costeras pueden reducir este periodo si no se aplican los recubrimientos adecuados. El diseño de sección 20 x 0.30 ofrece un robusto factor de seguridad estructural que ayuda a mitigar el envejecimiento prematuro del material.

Sostenibilidad e Impacto Ambiental

La industria de la construcción en 2025 apuesta por la reducción de la huella de carbono.

• Cementos Adicionados: El uso de cementos tipo CPC (Portland Compuesto) reduce hasta un 30% las emisiones de CO2​ durante su fabricación en comparación con el cemento tradicional.

• Reciclaje de Madera: Reutilizar las tablas de 0.20 x 250 por más de 5 usos disminuye la demanda forestal.

• Agregados Locales: Priorizar arena y grava de canteras cercanas reduce la contaminación por transporte de materiales pesados.

Preguntas Frecuentes (FAQ)

¿Cuál es la resistencia ideal para una trabe en una casa de dos pisos?

En la mayoría de los casos, una resistencia de f′c=200kg/cm2 es suficiente para dalas de cerramiento, pero para trabes que salvan claros mayores a 3.5 metros, se recomienda encarecidamente la especificación 0.20 x 250 para garantizar un margen de seguridad ante eventos sísmicos.

¿Puedo usar Armex en una sección de 20 x 0.30?

El Armex comercial viene generalmente en medidas de 15x15 o 15x20. Para una sección de 20 x 0.30, lo ideal es fabricar el armado con varilla tradicional de 1/2" y estribos de alambrón, ya que las dimensiones del Armex dejarían un recubrimiento excesivo que podría favorecer el agrietamiento del concreto superficial.

¿Qué pasa si llueve durante el colado de la trabe?

Si la lluvia es ligera, se debe cubrir el área con plásticos. Si es intensa, se debe detener el colado y crear una "junta de construcción" en forma de bisel en un punto de menor esfuerzo (generalmente al tercio del claro), para continuar cuando el clima lo permita.

¿Cuánto cuesta la mano de obra por metro lineal en 2025?

Como se detalló en el APU, el costo de pura mano de obra (incluyendo prestaciones) ronda los $360.00 a $400.00 MXN por metro lineal para una trabe de sección 20 x 0.30, dependiendo de la complejidad y la altura del colado.

¿Es mejor el concreto premezclado o el hecho en obra?

Para proyectos donde se colarán muchas trabes simultáneamente, el premezclado garantiza la homogeneidad de la resistencia 0.20 x 250. Para reparaciones o vigas aisladas, el concreto hecho en obra es más práctico y económico si se controla bien la dosificación.

¿Qué significan los números en 0.20 x 250?

En el lenguaje de obra en México, suele referirse a una sección de 20 cm de ancho con una resistencia de concreto de 250kg/cm2. Es una abreviación técnica común en planos estructurales y presupuestos.

¿Cómo sé si mi trabe necesita un refuerzo adicional?

Si el claro a salvar supera los 5 metros o si soportará una carga especial (como un tinaco de gran capacidad o un muro de piedra pesado), es obligatorio realizar un cálculo estructural. El diseño de 20 x 0.30 es estándar, pero no universal.

Videos Relacionados y Útiles

Cuánto cuesta un castillo de ARMEX en 2025

Análisis de costos reales y comparativa de materiales en el mercado mexicano actual.

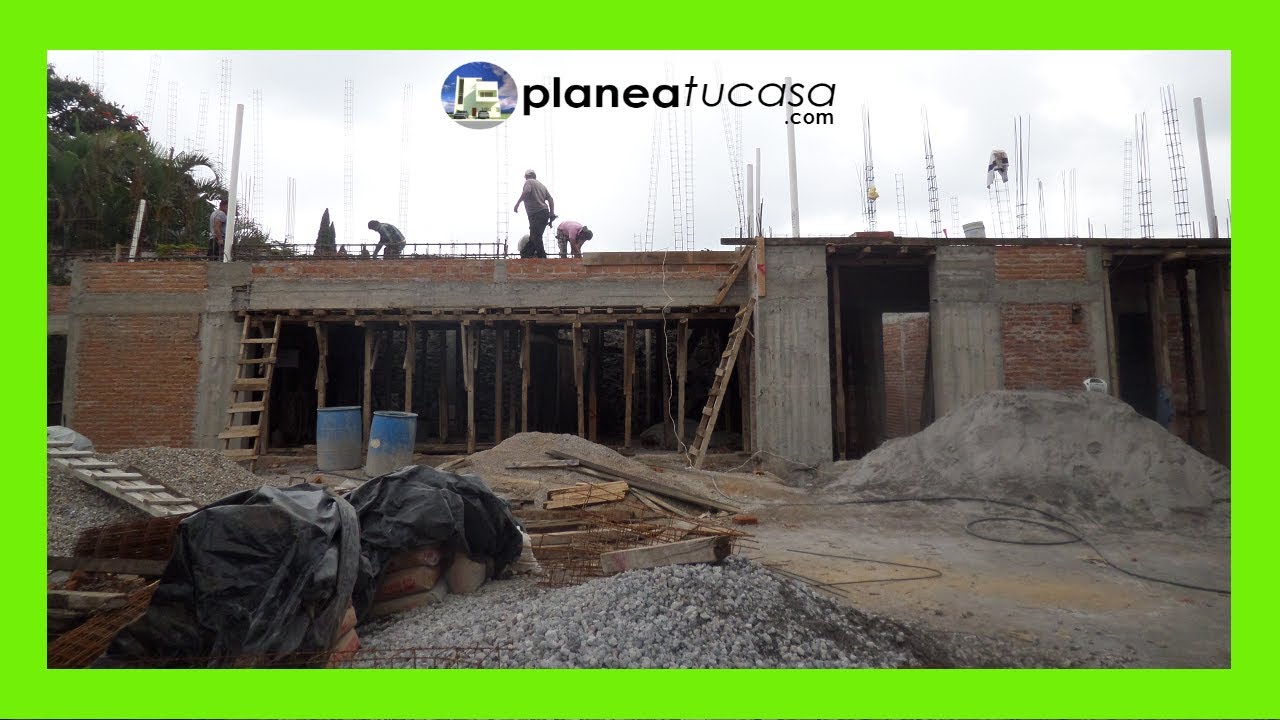

Proceso de Cimbrado y Colado de Trabes

Tutorial paso a paso sobre cómo armar el encofrado y vibrar el concreto correctamente.

Diferencia entre Dalas y Trabes

Explicación clara sobre las funciones estructurales de cada elemento en la vivienda.

Conclusión

La construcción de estructuras seguras en México requiere más que voluntad; demanda el conocimiento profundo de las especificaciones técnicas y el respeto por la normativa vigente. La implementación de trabes bajo la especificación 0.20 x 250 representa el equilibrio ideal entre eficiencia económica y robustez estructural para los proyectos de 2025. Al dominar los procesos de armado, cimbrado y colado de una sección de 20 x 0.30, el constructor no solo garantiza la estabilidad de la edificación, sino que protege la inversión de largo plazo de sus clientes o su propia familia. La calidad no es un gasto, es la póliza de seguro más confiable contra la incertidumbre sísmica y el paso del tiempo. Siguiendo las buenas prácticas aquí descritas, cada metro lineal construido será un testimonio de profesionalismo y rigor técnico.

Glosario de Términos

• Revenimiento: Medida de la consistencia del concreto fresco. Se mide en centímetros tras retirar el cono de Abrams; para trabes suele ser de 10 a 12 cm.

• F'c (Resistencia a la compresión): Valor numérico que indica la carga máxima que puede soportar el concreto por centímetro cuadrado a los 28 días de edad.

• Estribo: Anillo de acero o alambrón que abraza las varillas longitudinales, encargado de resistir los esfuerzos de cortante.

• Peralte: La dimensión vertical de una trabe o viga. En la sección 20 x 0.30, el peralte es de 30 cm.

• Vibrado: Proceso mecánico para eliminar el aire atrapado en el concreto fresco, garantizando su máxima densidad y resistencia.

• Curado: Acción de mantener húmedo el concreto durante sus primeros días de vida para evitar grietas y asegurar que alcance su dureza proyectada.

• Lecho Inferior: La parte baja de la trabe donde se concentra el acero de refuerzo para resistir los esfuerzos de tensión (flexión).
