Válvula check columpio roscado 38mm f85t, incluye: alineación, conexión a tubería y pruebas de funcionamiento.

El Guardián Invisible que Protege tu Cisterna de la Sequía

El panorama de la infraestructura hidráulica en México atraviesa una transformación crítica hacia el año 2025. Con una creciente urbanización y la constante presión sobre los recursos hídricos, la eficiencia en las instalaciones sanitarias residenciales, comerciales e industriales ha dejado de ser una opción para convertirse en una necesidad imperativa. En el corazón de estos sistemas, a menudo oculto a la vista pero vital para la operatividad, reside un componente mecánico fundamental: la válvula check de columpio. Este dispositivo, cuya simplicidad aparente oculta una complejidad hidrodinámica significativa, actúa como el guardián del flujo, asegurando la unidireccionalidad del agua y protegiendo equipos de bombeo cuyo valor puede ascender a decenas de miles de pesos.

La relevancia de este reporte técnico surge en un contexto nacional donde el desperdicio de agua canalizada alcanza niveles alarmantes, estimados entre un 38% y un 42% en Latinoamérica debido a malos materiales y deficiencias en la ingeniería de instalación. En México, donde el sistema de suministro por tandeo (agua por horarios) obliga a la mayoría de las edificaciones a depender de sistemas de almacenamiento dual —cisterna y tinaco—, la válvula check de columpio juega un rol protagónico. Su función es evitar el vaciado accidental de los depósitos elevados y prevenir el retorno de agua contaminada a la red municipal o a la cisterna de agua limpia, garantizando así la seguridad sanitaria de los usuarios.

Sin embargo, a pesar de su ubicuidad, la válvula de columpio es frecuentemente malinterpretada, mal seleccionada o instalada erróneamente. Fenómenos destructivos como el golpe de ariete, la cavitación y la turbulencia excesiva son consecuencias directas de ignorar las especificaciones técnicas y las normativas vigentes, como la NMX-C-415-ONNCCE. Este documento, diseñado para ingenieros, arquitectos, contratistas y técnicos especialistas, ofrece un análisis exhaustivo y profundo sobre el funcionamiento, la materialidad, los costos y la normativa aplicable a estas válvulas en el territorio mexicano para el año fiscal 2025.

Opciones y Alternativas

La selección de una válvula de retención no debe basarse en la costumbre o en la disponibilidad inmediata, sino en un análisis riguroso de las condiciones hidráulicas del proyecto. Si bien la válvula check de columpio es la protagonista de este análisis, comprender sus alternativas es esencial para justificar su uso o, en su defecto, optar por una solución técnica más adecuada.

Válvulas check de columpio de bronce y latón

El diseño de columpio en aleaciones de cobre es el estándar para servicios pesados y media presión en México.

• Dinámica de Flujo: Su principal ventaja competitiva radica en su bajo coeficiente de resistencia. Cuando el flujo es constante y laminar, el disco se retrae completamente hacia una cavidad en el bonete, dejando el paso del fluido prácticamente libre de obstrucciones. Esto la convierte en la opción ideal para líneas de descarga de tinacos o sistemas donde la presión es un recurso escaso que debe conservarse.

• Materialidad: El bronce (ASTM B62) es preferido en zonas costeras por su resistencia a la corrosión salina, mientras que el latón forjado domina el mercado residencial del centro del país por su menor costo, aunque con menor resistencia a la descincificación.

Válvulas check de PVC de tipo columpio

El uso de plásticos de ingeniería ha crecido exponencialmente en aplicaciones específicas de baja presión.

• Aplicación Ideal: Son la norma en sistemas de albercas, jacuzzis y desagües pluviales donde la corrosión química (cloro) es un factor crítico. Suelen contar con diseños de "Tuerca Unión" (True Union) que facilitan el mantenimiento sin cortar tubería.

• Limitaciones: No se recomiendan para líneas de agua caliente o expuestas a radiación UV directa en el norte de México sin protección, ya que el PVC se vuelve quebradizo.

Válvulas check de resorte vs. columpio

Esta es la comparativa técnica más crítica que debe realizar un instalador.

• Mitigación del Golpe de Ariete (Resorte): Al no depender del reflujo para cerrar, el resorte empuja el disco contra el asiento milisegundos antes de que la columna de agua se detenga, eliminando prácticamente el impacto sónico y la sobrepresión.

• Eficiencia Energética (Columpio): La válvula de resorte requiere que el fluido venza constantemente la fuerza del muelle, generando una caída de presión (ΔP) mayor. Si la prioridad es el caudal (llenado rápido de tinaco), el columpio es superior; si la prioridad es proteger la tubería de golpes (edificios altos), el resorte es la elección correcta.

Proceso Constructivo Paso a Paso

Desglosamos el proceso de instalación técnica para asegurar la operatividad y cumplimiento de garantía.

Preparación de la tubería y selección del sellador

La limpieza es fundamental. Las roscas deben estar libres de rebabas metálicas y grasa de corte. Para conexiones roscadas de bronce o latón, se recomienda una combinación de cinta teflón de alta densidad (3-4 vueltas en sentido horario) y una capa ligera de sellador de roscas en pasta con PTFE (como Permatex o Oatey) para garantizar un sello hidrodinámico perfecto.

Orientación correcta según la gravedad y el flujo

Identifique la flecha de flujo grabada en el cuerpo de la válvula.

• Horizontal: El bonete (tapa) debe quedar siempre hacia arriba.

• Vertical: Estrictamente solo en líneas con flujo ascendente. Si se instala con flujo descendente, la gravedad mantendrá el columpio abierto permanentemente, anulando su función.

Ajuste de conexiones y torque de seguridad

Utilice llaves inglesas o Stilson ajustadas al tamaño exacto de la tuerca hexagonal de la válvula. Evite aplicar torque excesivo en el cuerpo de la válvula, ya que la deformación del bronce puede ovalar el asiento interno, provocando fugas internas inmediatas. Siempre use una "contra-llave" para sostener el tubo y evitar torcer la instalación existente.

Pruebas de estanqueidad y verificación del cierre del disco

Antes de liberar la obra, presurice el sistema. Apague la bomba y escuche. Un sonido seco ("clac") indica el cierre. Verifique visualmente la ausencia de goteos en las roscas. Si es posible, observe el medidor de agua: si la válvula falla, podría haber un retroceso lento de la lectura.

Listado de Materiales

Cantidades y Rendimientos de Materiales

Estimación para una instalación estándar de 3/4" (19 mm).

Análisis de Precio Unitario (APU) - Ejemplo Detallado

Cálculo para la instalación de 1 válvula check de columpio de bronce de 3/4" en la Zona Centro (2025).

Nota: Los costos son estimaciones proyectadas para 2025 basadas en precios de mercado finales de 2024 e inflación esperada. Pueden variar por región.

Normativa, Permisos y Seguridad: Construye con Confianza

Normas Oficiales Mexicanas (NOM) Aplicables

La NMX-C-415-ONNCCE ("Industria de la construcción - Válvulas para agua de uso doméstico") es la referencia técnica. Establece que las válvulas deben soportar pruebas hidrostáticas de 1.5 veces su presión de trabajo sin fugas y resistir pruebas de cámara salina para garantizar su durabilidad ante la corrosión.

¿Necesito un Permiso de Construcción?

Generalmente, la sustitución o instalación de válvulas dentro de una propiedad privada (mantenimiento) no requiere licencia de construcción ni aviso de obra menor. Sin embargo, en grandes desarrollos comerciales o habitacionales donde se modifica la red troncal, se requiere la firma de un Director Responsable de Obra (DRO) para validar que el cambio no afecte la presión de la red pública o la seguridad estructural.

Seguridad en el Sitio de Trabajo (EPP)

Para trabajos de plomería con válvulas metálicas y soldadura:

• Gafas de seguridad: Indispensables para proteger los ojos de rebabas metálicas, flux caliente o salpicaduras de agua a presión.

• Guantes de carnaza o nitrilo: Para manipular tubería caliente o aplicar selladores químicos.

• Calzado de seguridad: Suela antideslizante para evitar caídas en zonas húmedas (azoteas/cisternas).

Costos Promedio para diferentes regiones de México

Comparativa de suministro e instalación (Mano de Obra + Materiales) estimada para 2025.

Usos Comunes en la Construcción

Sistemas de bombeo en cisternas residenciales

Instalada en la descarga de la bomba centrífuga. Su función vital es mantener la columna de agua en la tubería vertical (pichancha llena) para que la bomba no trabaje en seco al arrancar y para evitar que el agua elevada regrese a la cisterna por gravedad.

Protección de medidores de agua potable

Se coloca inmediatamente después del medidor (cuadro de medición) para asegurar que el agua que ya entró al predio y fue contabilizada no regrese a la red municipal en caso de una caída de presión externa, evitando cobros por aire o contaminación de la red pública.

Instalaciones industriales de descarga de efluentes

En versiones de PVC o hierro, se utilizan en las salidas de drenaje hacia colectores generales para evitar que, en caso de inundación o saturación del colector público, las aguas negras regresen al interior de la planta o edificio (válvula check antirretorno).

Errores Frecuentes y Cómo Evitarlos

• Instalación Vertical Descendente: El error más grave. La gravedad abre el columpio. Solución: Cambiar el trazo de la tubería a horizontal o usar una válvula de resorte.

• Turbulencia por Proximidad: Instalar la válvula pegada a un codo o a la salida de la bomba. Esto hace que el disco "aleteé" y se desgaste. Solución: Dejar al menos 5 a 10 diámetros de tubería recta antes de la válvula.

• Exceso de Sellador: El exceso de teflón o pasta puede entrar al cuerpo de la válvula y pegarse en el asiento, impidiendo un cierre hermético.

Checklist de Control de Calidad

• [ ] Flecha de flujo en el cuerpo de la válvula apunta hacia el destino del agua (Tinaco).

• [ ] La tapa (bonete) de la válvula está accesible y orientada hacia arriba (en horizontal).

• [ ] No hay fugas visibles en las uniones roscadas tras 15 minutos de presión.

• [ ] Se escucha el cierre mecánico ("clac") al detener el flujo.

• [ ] Se instaló una Tuerca Unión para facilitar el mantenimiento futuro.

Mantenimiento y Vida Útil: Protege tu Inversión

Plan de Mantenimiento Preventivo

Realizar una inspección anual. Si la válvula cuenta con tapa roscada (bonete), abrirla (previa despresurización) para limpiar sedimentos o sarro acumulado en el asiento del disco con vinagre blanco y un cepillo suave.

Durabilidad y Vida Útil Esperada en México

• Bronce de calidad: 10 a 20 años, dependiendo de la dureza del agua.

• Latón económico: 5 a 8 años.

• PVC (en interiores): 10+ años.

Sostenibilidad e Impacto Ambiental

Una válvula check que funciona correctamente evita el re-bombeo de agua (ahorro de electricidad) y previene el desperdicio de miles de litros de agua potable que regresarían a cisternas sucias o drenajes. Además, el bronce es un material 100% reciclable al final de su vida útil.

Preguntas Frecuentes (FAQ)

¿Qué pasa si instalo la válvula al revés?

El flujo de agua quedará bloqueado. La bomba trabajará forzada tratando de empujar el agua contra el disco cerrado, lo que puede quemar el motor o reventar la tubería antes de la válvula.

¿Cuál es la diferencia entre check de columpio y de pichancha?

La pichancha (válvula de pie) se instala al inicio de la tubería de succión, sumergida dentro de la cisterna, y suele tener una rejilla filtro. La check de columpio se instala en la tubería de descarga, fuera del agua, y no tiene filtro.

¿Es mejor el sello de hule o de metal?

Para agua potable domiciliaria, el sello de hule (asiento resiliente) es superior porque logra un cierre hermético incluso con partículas pequeñas de suciedad. El sello metal-metal es más duradero pero requiere agua muy limpia para no filtrar gotas.

¿Puedo usar una válvula check de PVC en tubería de cobre?

Sí, usando adaptadores roscados macho. Sin embargo, no se recomienda en exteriores expuestos al sol, ya que el PVC envejece más rápido que el cobre.

¿Por qué mi tubería hace un golpe fuerte al apagar la bomba?

Es el "golpe de ariete". La válvula de columpio cierra lentamente. Si el golpe es muy fuerte, considera cambiarla por una válvula check de resorte (cierre silencioso) o instalar un amortiguador de golpe de ariete.

¿Qué marca es recomendable en México?

Para bronce, Urrea es el estándar de calidad y refacciones. Helvex ofrece excelente calidad. Genebre (española) y Foset (línea básica de Truper) son opciones comunes con buena relación costo-beneficio.

¿Se puede reparar una válvula check de columpio?

Sí, la mayoría de los modelos de bronce permiten desenroscar la tapa superior para limpiar el asiento o cambiar el disco/empaque de hule si está dañado, sin necesidad de desinstalar todo el cuerpo.

Videos Relacionados y Útiles

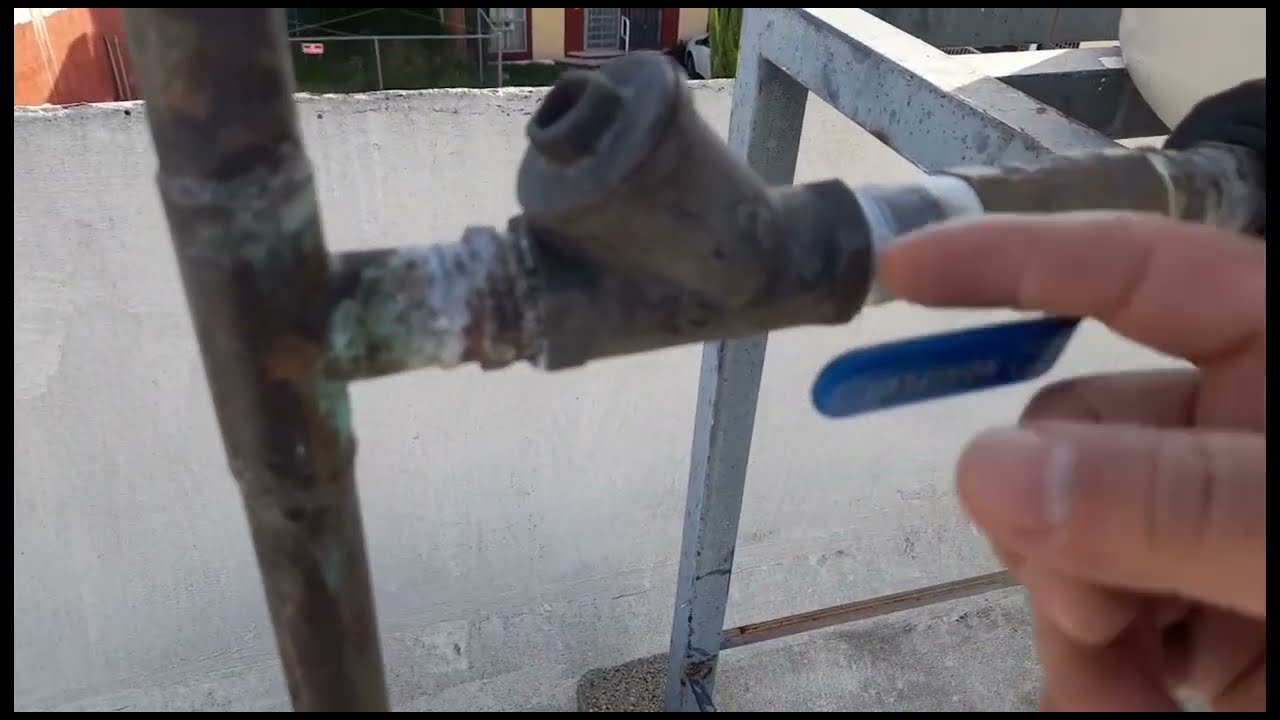

Instalación Correcta Válvula Check

Muestra errores comunes como la instalación vertical descendente y cómo corregirlos.

El Golpe de Ariete Explicado

Animación didáctica sobre el fenómeno físico del golpe de ariete y cómo las válvulas influyen.

Reparación y Cambio de Válvula

Guía práctica para sustituir una válvula dañada por sarro, destacando el uso de teflón.

Conclusión

La comprensión profunda de la válvula check de columpio funcionamiento es la piedra angular para garantizar instalaciones hidráulicas eficientes y duraderas en el México de 2025. Más que un simple accesorio, es el componente que salvaguarda la integridad de bombas, tuberías y la calidad del agua almacenada. Al seguir las normativas de la NMX-C-415, seleccionar los materiales adecuados (bronce o PVC según el caso) y ejecutar una instalación libre de los errores comunes aquí descritos, los profesionales de la construcción aseguran no solo la funcionalidad del sistema, sino la protección de la inversión de sus clientes a largo plazo.

Glosario de Términos

• Golpe de ariete: Aumento súbito de presión causado por un cambio rápido en la velocidad del flujo de agua.

• Flujo laminar: Movimiento de un fluido cuando éste es ordenado, estratificado y suave.

• Presión de apertura (Cracking Pressure): La presión mínima necesaria para despegar el disco del asiento y permitir el flujo.

• PN (Presión Nominal): Clasificación de presión máxima de trabajo de la válvula (ej. PN16 = 16 bar).

• Rosca NPT: (National Pipe Thread) Estándar estadounidense para roscas cónicas usadas en tuberías y válvulas en México.

• Bonete: La tapa superior removible de la válvula que permite el acceso al mecanismo interno para mantenimiento.

• Cavitación: Formación de burbujas de vapor en zonas de baja presión que, al colapsar, pueden dañar el metal de la válvula.
