Condulet serie cuadrada tipo “FSX” de 3/4″ 19mm.

El "Crucero" Blindado de tu Instalación Eléctrica: La Pieza Clave para la Seguridad Industrial en México

En el vasto y complejo sistema nervioso de una instalación eléctrica industrial o comercial en México, existe un componente que a menudo pasa desapercibido para el ojo inexperto, pero que actúa como el guardián silencioso de las intersecciones más críticas: el condulet fsx. Imagina por un momento un distribuidor vial en la Ciudad de México, como el entronque de Viaducto y Periférico, donde convergen cuatro avenidas de alta velocidad. Si esa intersección no está perfectamente diseñada, señalizada y blindada, el caos y los accidentes son inminentes. De la misma manera, en el flujo de energía que alimenta fábricas, hospitales y comercios, el condulet fsx gestiona la convergencia de cuatro vías de tubería conduit rígida, permitiendo derivaciones complejas en forma de cruz sin sacrificar la hermeticidad ni la resistencia mecánica.

Este componente no es un simple accesorio; es un nodo de decisión en la infraestructura. Su correcta selección e instalación determina si un sistema eléctrico resistirá la humedad salina de una planta en Veracruz, el polvo abrasivo de una cementera en Hidalgo, o las vibraciones constantes de una nave industrial en Nuevo León. En esta guía exhaustiva, diseñada para el ciclo constructivo 2025, desglosaremos la anatomía técnica de este componente, revelaremos los costos ocultos en su implementación y te equiparemos con el conocimiento normativo necesario para ejecutar obras que superen cualquier inspección de una Unidad de Verificación de Instalaciones Eléctricas (UVIE). Prepárate para dominar la "X" que marca el lugar de una instalación segura, eficiente y normativa.

Opciones y Alternativas

La ingeniería detrás de una caja de registro va más allá de su forma. En el mercado mexicano actual, la elección del material y la configuración del condulet fsx define la longevidad del proyecto. Aunque la forma geométrica es estándar, la metalurgia y los acabados varían drásticamente para adaptarse a entornos específicos.

Aluminio Libre de Cobre vs. Hierro Maleable (Feraloy)

La decisión técnica más crítica que enfrentará el proyectista o instalador radica en el material del cuerpo de la caja. No todos los metales reaccionan igual ante el clima diverso de México.

• Aluminio Libre de Cobre (Die-Cast o Sand-Cast):

  • Análisis Técnico: Esta es la opción predominante en marcas líderes como Rawelt y la serie estándar de Crouse Hinds (Domex) en México. La aleación utilizada contiene menos del 0.4% de cobre (Copper-Free), lo que es vital para prevenir la corrosión galvánica.

  • Ventajas en México: Su principal virtud es la resistencia inherente a la corrosión atmosférica, ideal para zonas costeras o húmedas sin necesidad de recubrimientos pesados adicionales. Además, su ligereza reduce la fatiga del instalador y la carga sobre la soportería en techumbres ligeras.

  • Disponibilidad y Costos: Es la variante más accesible en distribuidores nacionales (Acomee, Euroeléctrica). Su costo suele ser un 20-30% menor que las versiones de hierro especializado, oscilando entre los $150 y $250 MXN por pieza básica de 3/4".

  • Desventajas: Posee menor resistencia al impacto mecánico severo (grado IK). En zonas de tráfico de montacargas o riesgo de golpes contundentes (minería), puede fracturarse más fácilmente que el hierro.

• Hierro Maleable (Hierro Nodular/Feraloy):

  • Análisis Técnico: Ofrecido por líneas premium como Appleton o la serie Condulet original de Crouse Hinds, este material ofrece una ductilidad y robustez estructural superior. Se somete a procesos de electro-galvanizado o inmersión en caliente.

  • Ventajas en México: Es la especificación obligatoria para la industria pesada (siderúrgicas, cementeras, petroquímica no corrosiva) donde la caja debe soportar vibraciones extremas, expansión térmica y abusos mecánicos.

  • Disponibilidad y Costos: Suelen requerir pedidos especiales o tener tiempos de entrega más largos en distribuidores mexicanos. Su precio puede duplicar al del aluminio ($400 - $600 MXN), justificado solo en aplicaciones de "Heavy Duty".

Configuraciones de Profundidad y Volumen

El espacio interior es vital para cumplir con el factor de relleno (Fill Ratio) dictado por la NOM-001.

• Serie FS (Standard Shallow): Es la caja estándar de poca profundidad (aprox. 2 pulgadas). Es ideal para empalmes sencillos o dispositivos de control básicos. Sin embargo, su limitante es el volumen cúbico restringido, lo que dificulta el "peinado" de cables de calibres gruesos (mayores a 10 AWG) sin violar el radio de curvatura.

• Serie FD (Deep - Profunda): Aunque el foco es el condulet fsx estándar, la variante FDX (caja profunda) es la alternativa técnica necesaria cuando se manejan múltiples conductores o dispositivos electrónicos voluminosos (como GFCI industriales o supresores de picos). En México, el uso de cajas profundas está subutilizado, lo que lleva a errores frecuentes de sobrellenado; optar por una variante profunda facilita el mantenimiento y el cumplimiento normativo.

Recubrimientos Anticorrosivos Especializados (PVC)

Para ambientes extremos como plantas de tratamiento de agua residual o zonas petroquímicas (tipo Pemex o complejos en Coatzacoalcos), la alternativa técnica obligada es el condulet fsx con recubrimiento exterior de PVC (40 milésimas) e interior de uretano (2 milésimas).

• Ventajas: Ofrece inmunidad virtual a vapores ácidos y alcalinos. El uretano interior facilita el deslizamiento de los cables y previene la corrosión interna por condensación.

• Costo: Estas piezas representan el nivel más alto de inversión (hasta 300-400% más que el aluminio estándar) y requieren herramientas especiales para no dañar el recubrimiento durante el roscado.

Proceso Constructivo Paso a Paso

La instalación de un condulet fsx no es simplemente "enroscar y listo". Requiere un protocolo riguroso para garantizar la continuidad eléctrica (bonding) y la estanqueidad (NEMA/IP). A continuación, se detalla el procedimiento para una ejecución impecable en 2025.

Planeación y Preparación de la Tubería

Antes de manipular la caja, se debe preparar la tubería conduit rígida (pared gruesa).

• Corte y Roscado: Utiliza una tarraja con peines NPT (National Pipe Thread) afilados y aceite de corte adecuado. En México, es un error común usar rosca recta (NPS) o milimétrica de fontanería y forzarla en el condulet. La rosca debe ser cónica (1/32" de conicidad por pulgada) para asegurar el sellado metal-metal por compresión.

• Escariado: Es vital retirar todas las rebabas del corte interior del tubo. Una rebaba metálica puede rasgar el aislamiento del cable durante el jalado, provocando un corto a tierra meses después.

Presentación y Fijación del Condulet

• Ubicación: Marca la posición de la caja en la superficie de montaje. El condulet fsx actúa como un nodo central de distribución; asegúrate de que esté perfectamente nivelado respecto a los ejes constructivos.

• Aplicación de Sellador: Aplica un compuesto sellador de roscas (aprobado para instalaciones eléctricas o pasta conductiva si se requiere mejorar la tierra) en las roscas macho del tubo. Nunca apliques el sellador en la rosca hembra de la caja, ya que el exceso sería empujado hacia el interior, contaminando los cables.

• Torque de Apriete: Enrosca los tubos en las cuatro salidas de la "X". El apriete debe ser firme para asegurar la continuidad de tierra ("Wrench Tight"), pero sin excederse para no fisurar el cuello de aluminio ("Hub"). Se recomienda usar llaves de cinta o Stilson con protección para no dañar el acabado de la caja. Cinco a siete hilos de la rosca deben entrar en la caja.

Anclaje a la Superficie

Aunque la tubería rígida ofrece soporte estructural, la norma exige que las cajas estén firmemente sujetas de manera independiente.

• Soportería: Utiliza abrazaderas tipo uña o unicanal (tipo strut) a no más de 90 cm de la caja. Si la caja tiene orejas de montaje integradas, utiliza taquetes expansivos de 1/4" en concreto o pijas autotaladrantes en metal. La caja no debe quedar "flotando" sostenida solo por los tubos.

Cableado y Peinado

• Guía: Introduce la guía de nylon o acero. Dado que el fsx tiene 4 vías, ten cuidado extremo de no cruzar o enredar las guías en el centro, lo que podría bloquear el paso.

• Lubricación: Usa lubricante de base agua (evita aceites o grasas de petróleo que degradan el PVC del cable) y jala los conductores.

• Holgura: Deja al menos 15-20 cm de conductor libre dentro de la caja para futuras conexiones o mantenimiento. Dobla los cables suavemente contra las paredes para maximizar el espacio central y facilitar el cierre.

Cierre y Sellado Final

• Colocación de Empaque: Coloca el empaque de neopreno asegurándote de que asiente perfectamente en la superficie plana de la caja.

• Cierre de Tapa: Coloca la tapa metálica y aprieta los tornillos en patrón cruzado (como los birlos de una llanta) para asegurar una compresión uniforme del empaque. Esto es vital para mantener la clasificación NEMA 3R (impermeabilidad a lluvia) o NEMA 4.

Listado de Materiales

Para la instalación de una salida o registro tipo cruz, requerirás los siguientes insumos estandarizados en el comercio mexicano.

Cantidades y Rendimientos de Materiales

Esta tabla técnica estima los consumos para una (1) unidad de instalación de condulet fsx de 3/4" (19 mm), asumiendo una instalación típica en muro de nave industrial.

Análisis de Precio Unitario (APU) - Ejemplo Detallado

A continuación, se presenta un desglose proyectado para 2025 de la instalación de una Caja Condulet FSX de 3/4" (19 mm) completa, excluyendo el cableado y la tubería (que son partidas independientes), basado en costos de la zona centro de México (CDMX/Edomex). Se consideran los incrementos salariales proyectados para 2025.

Concepto: Suministro e instalación de salida de caja condulet FSX de 19 mm (3/4") de diámetro, marca Rawelt, Crouse Hinds o similar. Incluye: materiales (caja, tapa, empaque, sellador, fijación), mano de obra especializada, herramienta menor y equipo de seguridad. Altura de trabajo: hasta 3.0 m.

Nota Crítica sobre Costos: Los costos de mano de obra para 2025 reflejan el incremento estimado al salario mínimo y las repercusiones en el Factor de Salario Real (IMSS, Infonavit). El costo de materiales puede variar +/- 15% dependiendo de la volatilidad del aluminio y el tipo de cambio USD/MXN.

Normativa, Permisos y Seguridad: Construye con Confianza

La instalación eléctrica en México no es terreno para la improvisación. Ignorar la normativa puede resultar en clausuras, rechazos de conexión por CFE o accidentes fatales.

Normas Oficiales Mexicanas (NOM) Aplicables

• NOM-001-SEDE-2012 (Instalaciones Eléctricas - Utilización): Esta es la regulación suprema.

  • Artículo 314 (Cajas y Condulets): Específicamente el 314-16 regula el número máximo de conductores permitidos basándose en el volumen en centímetros cúbicos de la caja, evitando el calentamiento excesivo. El 314-15 establece que en lugares húmedos (donde se suele usar el condulet fsx), las cajas deben estar colocadas para evitar que el agua se acumule en su interior y deben ser aprobadas para esa condición.

  • Artículo 344 (Tubo Conduit Rígido Metálico): Regula el tipo de tubería que se conecta al condulet fsx, exigiendo que todos los tubos cortados en campo sean escariados y roscados con conicidad NPT (1 en 16).

• NMX-J-023-ANCE (Cajas de Registro Metálicas): Norma de producto que define las pruebas de resistencia a la corrosión y espesores mínimos que deben cumplir los fabricantes para vender legalmente en México.

¿Necesito un Permiso de Construcción?

Por sí misma, la instalación de un condulet fsx no detona un permiso de obra específico. Sin embargo, su validación es parte de procesos mayores:

• Unidad de Inspección (Antes UVIE): En obras de concentración pública (escuelas, hospitales, centros comerciales) o industrias con carga contratada mayor a 20 kW en baja tensión (o cualquier carga en media tensión), es obligatorio obtener un dictamen de verificación. El inspector revisará que el condulet fsx tenga el sello de cumplimiento NOM grabado en el cuerpo y que no esté saturado de cables (Fill Ratio).

• Contrato CFE: Para la energización de nuevos servicios, CFE exigirá este dictamen aprobatorio donde se certifica que la canalización y sus cajas cumplen con la NOM-001.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

El trabajo con tubería rígida y cajas metálicas conlleva riesgos específicos. Según la NOM-017-STPS, el equipo mínimo incluye:

• Casco Dieléctrico (Clase E): Obligatorio para prevenir electrocución por contacto accidental de la cabeza con partes vivas y protección contra caída de objetos.

• Guantes de Protección (Carnaza/Mecánicos): Imprescindibles al roscar tubería o manipular la caja metálica, cuyas cuerdas y bordes pueden ser cortantes.

• Protección Ocular (Lentes de Seguridad): Vitales durante el taladrado de muros para la fijación y durante el roscado de tubería para evitar virutas metálicas en los ojos.

• Calzado Dieléctrico: Botas sin partes metálicas expuestas para aislar al trabajador de tierra.

Costos Promedio para diferentes regiones de México

México es un país de contrastes logísticos y económicos. A continuación, una proyección de costos para 2025 del suministro del condulet fsx 3/4" (solo material).

Nota: Precios estimados antes de IVA, sujetos a variaciones del mercado global de metales.

Usos Comunes en la Construcción

El diseño en "X" del condulet fsx lo convierte en un solucionador de problemas específico para geometrías complejas.

Intersecciones en Naves Industriales

Es la aplicación reina. En las techumbres de naves industriales donde la tubería corre expuesta y visible a gran altura, el fsx permite derivar un circuito troncal central hacia dos ramales laterales (ej. líneas de iluminación a izquierda y derecha) mientras continúa la línea principal, todo concentrado en un solo punto mecánicamente robusto.

Sistemas de Seguridad y CCTV Perimetral

En bardas perimetrales de fraccionamientos o plantas, el condulet fsx es ideal para montar cámaras de seguridad. La caja se fija al poste, la tubería llega lateralmente, y la tapa ciega se perfora (o se usa una tapa especial con niple) para montar la cámara, permitiendo distribuir cableado en 4 direcciones (cámaras vecinas, alimentación y datos) cubriendo esquinas ciegas.

Instalaciones en Estacionamientos Subterráneos

Debido a su resistencia mecánica (frente a golpes accidentales de antenas de autos o vandalismo) y su capacidad de sellado contra el hollín y gases de escape, es el estándar para derivar circuitos de iluminación y sensores de CO2 en los techos de concreto de estacionamientos comerciales y corporativos.

Errores Frecuentes y Cómo Evitarlos

Hasta el mejor material falla con una mala ejecución. Aquí los "pecados capitales" al instalar un condulet fsx.

• Error: Mezcla de Roscas (NPT vs NPS/Métrica):

  • El Problema: Intentar enroscar conectores de fontanería o tubo conduit pared delgada con monitor en una caja roscada.

  • La Solución: Asegurar que la tarraja tenga peines NPT. Si el conector entra forzado desde la primera vuelta, detente. Forzarlo destruirá la cuerda de la caja (aluminio es más suave que el acero), arruinando la continuidad de tierra.

• Error: Sobrellenado de Cables (Violación del Fill Ratio):

  • El Problema: Intentar meter 10 cables calibre 10 en una caja FS de 3/4", aplastándolos violentamente con la tapa.

  • La Solución: Calcula el volumen necesario según la NOM-001 (Art. 314-16). Si el cálculo excede la capacidad (aprox 18-20 in³), usa una caja serie FDX (profunda) o divide los circuitos en dos registros.

• Error: Olvido del Empaque en Interiores:

  • El Problema: Asumir que "como está techado, no necesita empaque".

  • La Solución: El empaque es obligatorio siempre para mantener la clasificación IP y evitar el ingreso de polvo conductivo o insectos que pueden causar arcos eléctricos.

Checklist de Control de Calidad

Usa esta lista para auditar la instalación antes de entregar la obra al cliente o a la UVIE:

• [ ] Integridad Física: La caja no presenta fisuras, golpes o deformaciones, especialmente cerca de los cuellos roscados (hubs).

• [ ] Fijación Sólida: La caja está anclada firmemente al muro o estructura independiente de la tubería (al intentar moverla con la mano, no debe oscilar).

• [ ] Sellado de Tapa: Los tornillos de la tapa están presentes (todos) y apretados. El empaque es visiblemente comprimido en todo el perímetro sin pellizcos.

• [ ] Continuidad Eléctrica: Existe continuidad eléctrica verificable entre la tubería y la caja (lectura de baja resistencia).

• [ ] Sellado de Roscas: Se observa el uso de sellador adecuado en las uniones con la tubería (sin excesos dentro de la caja).

• [ ] Tapones en Salidas Libres: Si alguna de las 4 salidas de la "X" no se utilizó, tiene un tapón roscado (plug) con sellador, y no cinta de aislar, papel o yeso.

Mantenimiento y Vida Útil: Protege tu Inversión

Plan de Mantenimiento Preventivo

Aunque se consideran elementos de "libre mantenimiento", en la realidad industrial mexicana requieren supervisión:

• Anual: Inspección visual de la pintura (si es hierro) o acabado. Si hay puntos de óxido o sulfatación blanca (aluminio), limpiar con cepillo de alambre y aplicar pintura anticorrosiva.

• Bianual: Verificar el torque de los tornillos de la tapa, ya que las vibraciones térmicas o mecánicas pueden aflojarlos. Revisar la elasticidad del empaque; si está rígido, tostado o quebradizo, reemplazar el kit de empaque y tapa de inmediato.

Durabilidad y Vida Útil Esperada en México

• Zona Centro/Bajío (Clima Templado/Seco): Una caja de aluminio bien instalada puede durar 30 a 50 años manteniendo sus propiedades estructurales.

• Zona Costera/Trópico (Húmedo/Salino): La vida útil se reduce drásticamente por la corrosión clorina. El aluminio estándar puede sufrir picaduras severas en 5-10 años. En estos climas, se recomienda encarecidamente la inversión en condulets con recubrimiento de PVC o aluminio grado marino para extender la vida a 20+ años.

Sostenibilidad e Impacto Ambiental

El condulet fsx es un componente de alta sostenibilidad.

• Reciclaje: Tanto el aluminio como el hierro son materiales 100% reciclables infinitamente. Al final de la vida útil del edificio, estas cajas tienen un alto valor de recuperación como chatarra, lo que incentiva su recolección y evita que terminen en vertederos.

• LEED: Su uso contribuye a créditos en certificaciones LEED (Materiales y Recursos) si se demuestra que el metal es reciclado o de extracción regional.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre un condulet fsx y una caja cuadrada galvanizada?

La caja cuadrada (tipo 4x4 o chalupa) está hecha de lámina delgada troquelada y diseñada para empotrarse en muros o usarse en interiores limpios. El condulet fsx es de fundición (pared gruesa), robusto, con rosca integrada y diseñado para quedar expuesto, soportar impactos mecánicos y resistir la intemperie. No son intercambiables en aplicaciones industriales.

¿Puedo usar un condulet fsx con tubería pared delgada (conduit delgado)?

Técnicamente no de forma directa. El fsx tiene rosca NPT para tubo rígido. Para usar pared delgada, necesitarías un conector especial con rosca macho, pero esto rompe la continuidad de resistencia mecánica del sistema. Lo ideal es usar cajas serie "Oval" (con opresor) o cuadradas para pared delgada.

¿Qué significa "Libre de Cobre" en la ficha técnica?

Significa que la aleación de aluminio tiene menos del 0.4% de cobre. El cobre presente en el aluminio acelera la corrosión galvánica cuando entra en contacto con la salinidad. Para zonas de playa o industria química en México, siempre exige "Copper-Free Aluminum".

¿El condulet fsx incluye la tapa y el empaque?

Generalmente NO. En la mayoría de los distribuidores eléctricos en México (Acomee, Home Depot, ferreterías), el "cuerpo" de la caja se vende por separado de la tapa y el empaque. Algunas marcas manejan "kits", pero debes verificarlo al cotizar para no quedar incompleto en obra.

¿Cuántos cables caben en un fsx de 3/4"?

Depende del calibre exacto y el aislamiento. Según la NOM-001 (Art. 314-16), debes calcular el volumen. Como regla empírica de seguridad (que debe verificarse con cálculo), en una caja FS de 3/4" no deberías exceder 6-7 conductores del calibre 12 AWG para dejar espacio suficiente de disipación térmica.

¿Puedo instalar un condulet fsx bajo tierra?

No se recomienda para enterramiento directo. El suelo tiene acidez y humedad constante que degradará el aluminio o hierro rápidamente, además de dificultar el acceso (que es obligatorio por norma). Para registros subterráneos, usa cajas de concreto polimérico o registros prefabricados de PVC pesado.

¿Qué hago si rompí la rosca de una salida al instalar?

Si barriste la rosca de la caja por exceso de fuerza o mala alineación, la pieza está comprometida. No intentes pegarla con silicón, resina o pegamento, ya que pierdes la continuidad de tierra física y la resistencia mecánica. La única solución profesional, segura y ética es reemplazar la caja completa.

Videos Relacionados y Útiles

Para complementar tu aprendizaje técnico, hemos seleccionado estos recursos visuales disponibles en YouTube que ilustran los conceptos tratados en esta guía.

Tipos de Condulet (Cajas Registro Eléctricas)

Explicación visual de las series y formas de condulets, útil para identificar el FSX y sus diferencias físicas.

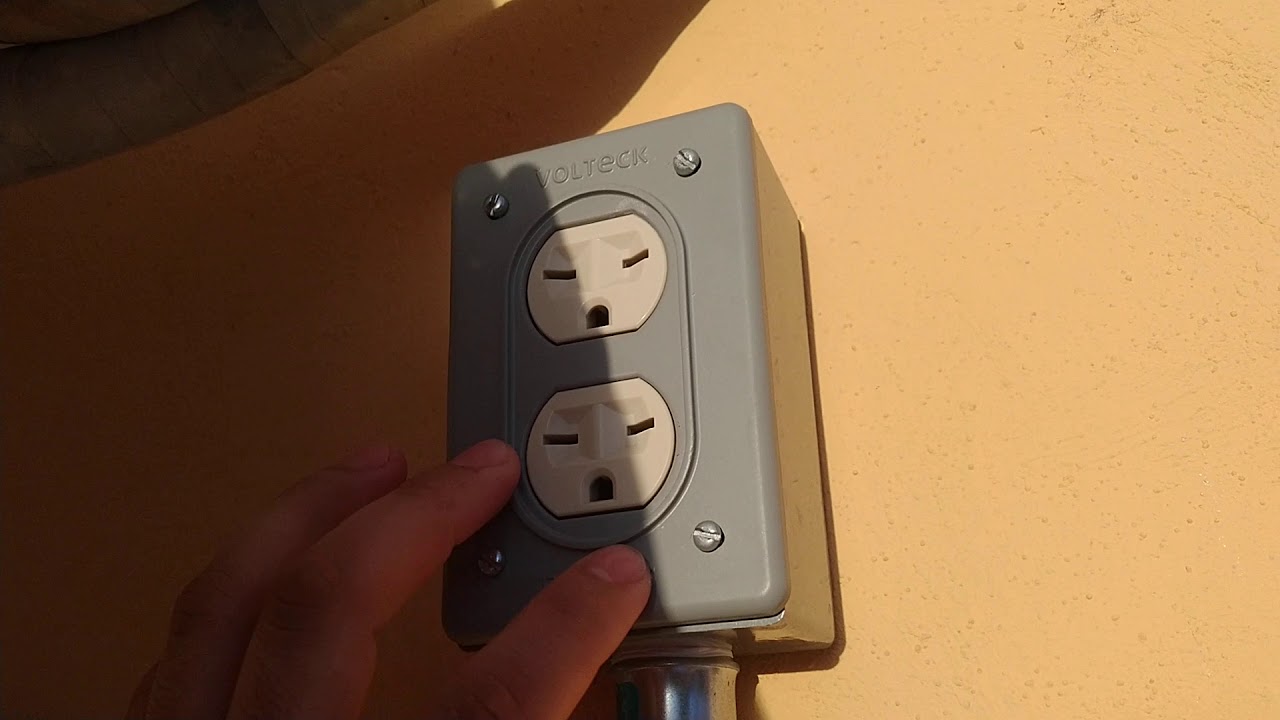

Instalación Eléctrica Expuesta con Tubería Conduit

Tutorial práctico que muestra el proceso de instalación de tubería conduit rígida y sus conexiones.

Doblado de Tubería y Conexión a Cajas FS

Demostración técnica de doblado de tubería (offsets y bayonetas) para alinear correctamente con cajas tipo FS.

Conclusión

El condulet fsx es mucho más que una simple caja de conexiones de fundición; es el nodo neurálgico que permite la versatilidad geométrica en las redes de tubería rígida, garantizando que la energía eléctrica fluya de manera segura, ordenada y protegida en cuatro direcciones simultáneas. En el contexto de la construcción en México para 2025, donde la seguridad y la durabilidad son imperativos no negociables, elegir la especificación correcta (material adecuado al clima, marca certificada y correcta instalación según la NOM-001) es la diferencia entre una obra que perdura décadas y una que presenta fallas críticas al primer temporal o auditoría. Al dominar el uso, costeo y normativa de este componente, elevas el estándar de seguridad y profesionalismo de tus proyectos, asegurando una infraestructura eléctrica robusta y confiable. Recuerda: en la "X" del condulet fsx, convergen la técnica, la seguridad y la calidad.

Glosario de Términos

• NPT (National Pipe Thread): Estándar estadounidense para roscas cónicas usado en tuberías y conexiones eléctricas en México. Asegura el sellado hermético por compresión de los flancos de la rosca.

• Hub: Término técnico que se refiere al cuello o entrada roscada integral de la caja condulet donde se conecta la tubería.

• Caja de Registro: Término genérico para cualquier caja destinada a permitir el acceso al interior de una canalización para jalar, empalmar o inspeccionar cables.

• Rosca Cónica: Tipo de rosca que se va estrechando progresivamente, permitiendo que al apretar se cree un sello estanco entre metal y metal.

• Estanqueidad: Capacidad de la caja y sus sellos para impedir la entrada de agua, polvo o agentes contaminantes (relacionado con grados IP o NEMA).

• Pared Gruesa (Rigid Conduit): Tubería conduit metálica de mayor espesor, roscable, utilizada para máxima protección mecánica en exteriores o industria pesada.

• Borne de Tierra: Tornillo interno (generalmente de cabeza hexagonal verde) dentro de la caja destinado a conectar el cable de puesta a tierra para seguridad de las personas.
