Interruptor termomagnetico I-LINE 125A-225A KA36125 marca Square D.

El Guardián de tus Circuitos: Guía del Interruptor de Caja Moldeada KA36125

En el corazón de toda instalación eléctrica comercial o industrial de envergadura, existe un guardián silencioso pero implacable. Este componente es la primera y más crucial línea de defensa contra fallas catastróficas que pueden paralizar operaciones, destruir equipos costosos y, lo más importante, poner en riesgo vidas humanas. Hoy, desvelamos todos los secretos de uno de los guardianes más confiables del mercado mexicano: el interruptor termomagnético KA36125 Square D.

Este dispositivo no es una simple "pastilla" o fusible. Es un interruptor de caja moldeada (MCCB, por sus siglas en inglés) de alta ingeniería, un dispositivo de protección robusto diseñado para vigilar y proteger circuitos principales y alimentadores en tableros comerciales e industriales contra los dos enemigos silenciosos de la electricidad: las sobrecargas y los cortocircuitos. Esta guía técnica definitiva desglosará el significado de su nomenclatura, sus especificaciones clave, su precio proyectado en el mercado mexicano para 2025 y, fundamentalmente, su correcta y segura aplicación conforme a las estrictas normativas que rigen las instalaciones eléctricas en México.

Entendiendo los Interruptores Termomagnéticos Industriales

Para valorar plenamente la función del KA36125, es esencial comprender su lugar en el universo de la protección eléctrica. No todos los interruptores son iguales, y elegir el correcto es una decisión técnica que define la seguridad y fiabilidad de todo un sistema.

Interruptor de Caja Moldeada (MCCB) vs. Interruptor Miniatura (MCB): Diferencias Clave

Para entender la diferencia, se puede usar una analogía simple. Un interruptor miniatura o MCB (Miniature Circuit Breaker) es como el sistema de seguridad de una casa: protege circuitos individuales como los de la iluminación de una habitación o los contactos de la cocina. Por otro lado, un interruptor de caja moldeada o MCCB, como el KA36125, es como el control de seguridad principal de un edificio corporativo: protege las arterias principales de energía que alimentan pisos enteros o maquinaria pesada.

Las diferencias técnicas son sustanciales:

• Corriente Nominal: Los MCB suelen manejar corrientes de hasta 100 o 125 amperes, mientras que los MCCB abarcan un rango mucho más amplio, desde 15 amperes hasta más de 2,500 amperes.

• Capacidad Interruptiva (kAIC): Esta es su capacidad para "sobrevivir" a un cortocircuito. Un MCB típico puede tener una capacidad de 10 kA (10,000 amperes). Un MCCB industrial como el KA36125 tiene capacidades mucho mayores, diseñadas para soportar las enormes corrientes de falla presentes en sistemas comerciales e industriales, que pueden superar los 25 kA, 65 kA o incluso 100 kA.

• Ajustabilidad: La mayoría de los MCB tienen características de disparo fijas. En cambio, muchos MCCB, especialmente los más avanzados, permiten ajustar los umbrales de disparo térmico (sobrecarga) y magnético (cortocircuito), lo que ofrece una protección más precisa y coordinada con el resto del sistema.

• Robustez y Tamaño: Físicamente, los MCCB son significativamente más grandes y robustos, construidos para soportar condiciones de operación más exigentes y disipar más calor.

La Familia PowerPact de Square D: El Ecosistema del Interruptor KA36125

El interruptor KA36125 no es un producto aislado; pertenece a la prestigiosa familia de interruptores PowerPact de Schneider Electric, comercializada bajo la marca Square D. La nomenclatura "KA" indica que pertenece al "K-Frame" (marco K) de esta familia.

La familia PowerPact está segmentada en diferentes "marcos" según su tamaño y capacidad de corriente, ofreciendo una solución escalable para casi cualquier necesidad. Por ejemplo:

• H-Frame y J-Frame: Para corrientes de 15 A a 250 A.

• K-Frame (al que pertenece el KA36125): Para corrientes de 70 A a 250 A, ofreciendo un balance entre tamaño compacto y alta capacidad.

• L-Frame: Para corrientes de hasta 600 A.

• P-Frame y R-Frame: Para aplicaciones de alta corriente, que pueden llegar hasta los 3000 A.

Entender que el KA36125 es parte del ecosistema PowerPact es crucial para ingenieros y diseñadores, ya que asegura la compatibilidad con una amplia gama de accesorios, tableros y otros dispositivos de la misma familia.

Alternativas al KA36125: Modelos Equivalentes en Siemens, ABB o Eaton

En el mercado mexicano, existen varias alternativas de alta calidad al KA36125 de otras marcas reconocidas. Si se busca un interruptor de caja moldeada trifásico de 125 amperes, se pueden considerar modelos como:

• Siemens: La serie Sentron, con modelos como el ED63B125MX.

• ABB: La serie Tmax, con modelos como el XT1N 160 TMD.

• Eaton: La serie F, con modelos como el FDB3125L.

Sin embargo, es fundamental entender un punto crítico: "equivalente" no significa "intercambiable". El interruptor KA36125 está diseñado específicamente para el sistema de montaje enchufable Square D I-Line. Este sistema propietario utiliza una barra colectora central única que no es compatible con interruptores de otras marcas. Por lo tanto, la elección de un tablero I-Line compromete al usuario a utilizar exclusivamente interruptores I-Line de Square D. Si se desea usar un interruptor de otra marca, se deberá utilizar un tablero de distribución compatible con ese sistema de montaje (generalmente atornillable o "unit-mount").

Tabla Comparativa de Capacidad Interruptiva, Características y Costos

La siguiente tabla resume las características clave de los modelos mencionados para una comparación rápida. Los precios son estimaciones para 2025 y pueden variar.

Proceso de Instalación en un Tablero I-Line Paso a Paso (Para Personal Calificado)

Paso 1: Medidas de Seguridad Críticas (Desenergización, Bloqueo y Etiquetado - LOTO)

La seguridad es la prioridad absoluta. Antes de siquiera tocar el tablero, se debe implementar un procedimiento riguroso de Bloqueo y Etiquetado (LOTO, por sus siglas en inglés), conforme a la NOM-029-STPS.

1. Identificar y Desenergizar: Localizar el interruptor principal que alimenta el tablero I-Line y moverlo a la posición de apagado (OFF).

2. Bloquear: Colocar un candado físico en el interruptor principal para que nadie pueda volver a energizarlo accidentalmente.

3. Etiquetar: Colocar una etiqueta de advertencia en el candado que indique "PELIGRO - NO OPERAR" y el nombre del responsable del trabajo.

4. Verificar: Utilizar un multímetro o detector de voltaje de valor nominal adecuado para confirmar que no hay tensión en las barras del tablero. Este paso es vital y nunca debe omitirse.

Paso 2: Preparación del Espacio Vacante en el Tablero de Distribución I-Line

Con el tablero completamente desenergizado y verificado, se procede a preparar el espacio.

1. Retirar los tornillos que sujetan el frente muerto (la cubierta interior que protege contra el contacto con las partes vivas) y retirarlo con cuidado.

2. Identificar la sección vertical en el bus central donde se instalará el interruptor KA36125.

3. Si el espacio está cubierto por placas de relleno ("filler plates"), retirarlas para dejar expuesta la barra colectora y los rieles de montaje.

Paso 3: Montaje Firme del Interruptor sobre el Bus del Tablero

Esta es la maniobra característica del sistema I-Line, diseñada para ser rápida y segura.

1. Sostener el interruptor KA36125 e identificar los ganchos de montaje en un lado y las mordazas de conexión ("jaws") en la parte posterior.

2. Inclinar el interruptor, enganchando primero los ganchos en el riel de montaje del tablero.

3. Rotar firmemente el interruptor hacia el bus central hasta que las mordazas traseras se enchufen completamente en la barra colectora. Se debe sentir un "clic" sólido que indica una conexión segura. El interruptor debe quedar firmemente asentado y sin movimiento.

Paso 4: Conexión de los Conductores de Línea y Carga con el Torque Especificado

Una conexión incorrecta es una de las principales causas de fallas eléctricas.

1. Preparar los extremos de los conductores (cables) del circuito a proteger, instalando las terminales de compresión adecuadas con una pinza ponchadora.

2. Insertar las terminales en los conectores (zapatas) del interruptor.

3. Utilizando una llave de torque (torquímetro), apretar los tornillos de las zapatas al valor exacto en Newton-metro (N·m) o libra-pie (lb-ft) especificado en la hoja de datos del interruptor o en la etiqueta del mismo. Un apriete insuficiente genera puntos calientes y riesgo de incendio; un apriete excesivo puede dañar la terminal o el conductor.

Paso 5: Verificación de Conexiones y Procedimiento de Energización Segura

Antes de devolver la energía, se debe realizar una inspección final.

1. Verificar visualmente que todas las conexiones estén firmes y que no haya herramientas, recortes de cable u otros objetos extraños dentro del tablero.

2. Volver a colocar el frente muerto y asegurarlo con todos sus tornillos.

3. Cerrar la puerta exterior del tablero.

4. Proceder a la re-energización siguiendo el orden inverso de LOTO: retirar la etiqueta, quitar el candado y, finalmente, accionar el interruptor principal a la posición de encendido (ON).

Herramientas y Equipo Esencial para la Instalación

Una instalación profesional y segura requiere no solo el conocimiento, sino también las herramientas adecuadas.

Ficha Técnica: Desglosando la Clave KA36125 de Square D

La nomenclatura de un interruptor industrial no es aleatoria; es un código que describe sus características fundamentales. Decodificar "KA36125" revela todo lo que un profesional necesita saber.

Análisis de Precio Unitario (APU) - Instalación de Interruptor MCCB

A continuación, se presenta un ejemplo detallado de un Análisis de Precio Unitario (APU) para el suministro e instalación de una pieza de un interruptor KA36125 en un tablero existente.

Advertencia: Los siguientes costos son una estimación proyectada para 2025 en México y están sujetos a variaciones significativas por región, proveedor, inflación y condiciones específicas del sitio de trabajo. Son presentados únicamente con fines ilustrativos.

Concepto: Suministro e instalación de 1 PZA de interruptor termomagnético de caja moldeada KA36125.

Normativa, Permisos y Seguridad: Construye con Confianza

Instalar un componente como el KA36125 no es solo una tarea técnica, es un acto de responsabilidad que está regulado por normativas estrictas diseñadas para proteger vidas y propiedades.

NOM-001-SEDE-2012: Protección Contra Sobrecorriente

La Norma Oficial Mexicana NOM-001-SEDE-2012, Instalaciones Eléctricas (Utilización), es el documento rector para cualquier proyecto eléctrico en México. Su Artículo 240 trata específicamente sobre la "Protección contra Sobrecorriente". Este artículo establece la obligación legal de proteger todos los conductores y equipos eléctricos contra los efectos dañinos de las sobrecargas y los cortocircuitos. Un interruptor termomagnético como el KA36125 es un dispositivo diseñado precisamente para cumplir con este mandato, actuando como el dispositivo de protección que desconecta el circuito antes de que la corriente excesiva pueda causar sobrecalentamiento, incendios o daños al equipo conectado.

Certificaciones de Seguridad y Calidad (UL 489 y NMX)

Mientras que la NOM establece qué se debe hacer, las certificaciones de producto garantizan cómo lo hace el equipo. La certificación UL 489 es el estándar de seguridad norteamericano para Interruptores de Caja Moldeada. Que el KA36125 cuente con esta certificación (o su equivalente NMX en México) significa que ha sido sometido a pruebas independientes y rigurosas para verificar su desempeño bajo condiciones de falla. Garantiza que el interruptor puede abrir el circuito de manera segura cuando se enfrenta a una corriente de cortocircuito masiva, sin fallar catastróficamente. En cualquier proyecto comercial o industrial serio, el uso de componentes con certificación UL o NMX es un requisito no negociable para la seguridad, el cumplimiento y la cobertura de seguros.

Seguridad CRÍTICA al Trabajar con Tableros Eléctricos (NOM-029-STPS y NFPA 70E)

La manipulación de tableros de distribución es una de las actividades de mayor riesgo en el ámbito eléctrico. La NOM-029-STPS-2011 establece las condiciones de seguridad para el mantenimiento de instalaciones eléctricas en los centros de trabajo en México, haciendo que las prácticas seguras sean una obligación legal para los patrones.

Esta norma, junto con el estándar internacional NFPA 70E (Standard for Electrical Safety in the Workplace), se enfoca en proteger a los trabajadores del peligro mortal del arco eléctrico (arc flash). Un arco eléctrico es una explosión violenta de energía que ocurre durante una falla de cortocircuito, liberando calor extremo (hasta 20,000 °C), luz cegadora, una onda de presión expansiva y metal fundido proyectado a alta velocidad. Para trabajar en o cerca de equipos energizados, estas normas exigen un análisis de riesgo y el uso de Equipo de Protección Personal (EPP) especializado, que incluye careta facial, guantes dieléctricos, casco y ropa ignífuga (resistente al fuego), cuya categoría de protección debe corresponder al nivel de energía incidente calculado para ese tablero.

Precios del Interruptor KA36125 y Similares en México (2025)

El costo de adquisición de un interruptor de caja moldeada puede variar considerablemente dependiendo del canal de compra y la condición del equipo. Es crucial entender estas diferencias para tomar una decisión informada. A continuación, se presenta una tabla con rangos de precios de compra de material, proyectados para 2025.

Nota Importante: Estos precios son estimaciones y no incluyen IVA, costos de envío o instalación. Se recomienda siempre solicitar cotizaciones a distribuidores Square D en México autorizados para garantizar la autenticidad y garantía del producto.

Aplicaciones Típicas del Interruptor KA36125

Un interruptor trifásico de 125 amps como el KA36125 es un componente versátil en instalaciones comerciales e industriales ligeras. Sus usos más comunes incluyen:

Interruptor Principal en Tableros de Distribución de Alumbrado y Contactos

En edificios de oficinas pequeños, locales comerciales o talleres, un interruptor de 125 A puede funcionar como el dispositivo de protección principal para un tablero de distribución que alimenta múltiples circuitos de alumbrado y contactos.

Protección de Circuitos Alimentadores para Motores Eléctricos

Los MCCB son ideales para proteger los cables que alimentan motores eléctricos. Su mecanismo de disparo termomagnético está diseñado para soportar la alta corriente de arranque de un motor (corriente de "inrush") sin dispararse innecesariamente, pero actuando rápidamente ante un cortocircuito o una sobrecarga prolongada que podría dañar el motor.

Alimentador Principal para Tableros Secundarios (Sub-paneles)

En instalaciones más grandes, es común tener un tablero de distribución principal que alimenta a varios tableros secundarios o sub-paneles ubicados en diferentes áreas. El KA36125 es una opción excelente para proteger el cable alimentador que va desde el tablero principal hasta uno de estos sub-paneles.

Protección en Sistemas de Aire Acondicionado Central y Maquinaria Industrial Ligera

Los sistemas de climatización (HVAC) de gran capacidad y cierta maquinaria industrial (como compresores, pequeñas prensas o sistemas de bombeo) requieren circuitos dedicados con una protección robusta. El KA36125, con su capacidad y certificación HACR, es adecuado para estas cargas demandantes.

Errores Frecuentes en la Selección e Instalación de un MCCB

La seguridad y fiabilidad de un sistema eléctrico dependen de la correcta selección e instalación de sus componentes de protección. Evitar estos errores comunes es fundamental.

Seleccionar una Capacidad Interruptiva Insuficiente para el Nivel de Cortocircuito

Este es el error más peligroso. La capacidad interruptiva (kAIC) debe ser MAYOR que la corriente de cortocircuito disponible en el punto de instalación. Si la corriente de falla excede la capacidad del interruptor, este puede explotar violentamente al intentar abrir el circuito, proyectando metal fundido y causando un arco eléctrico catastrófico.

Apriete Incorrecto (Bajo o Excesivo) de las Terminales, Causando Puntos Calientes

Como se mencionó anteriormente, no usar un torquímetro es una negligencia grave. Una conexión floja crea una alta resistencia, generando calor que puede derretir el aislamiento del cable, dañar el interruptor y, finalmente, provocar un incendio. El sobreapriete puede dañar los componentes.

Instalar el Interruptor en un Tablero de una Marca o Sistema Incompatible

Intentar forzar la instalación de un interruptor que no está diseñado para un tablero específico es una receta para el desastre. El caso más claro es intentar instalar un interruptor atornillable en un tablero I-Line. Esto resulta en una conexión deficiente, insegura y que anula cualquier certificación del equipo.

No Respetar las Normas de Seguridad Eléctrica (Trabajar sin Desenergizar y Bloquear)

Trabajar en un tablero energizado sin la capacitación, el EPP y los procedimientos adecuados es jugar a la ruleta rusa. La desenergización y el bloqueo (LOTO) no son opcionales; son el procedimiento estándar que salva vidas en la industria eléctrica.

Checklist de Control de Calidad

Para garantizar una instalación segura y profesional, se puede utilizar la siguiente lista de verificación.

• Antes de Instalar:

  • ¿El interruptor es del voltaje, amperaje y capacidad interruptiva correctos para el circuito, según el estudio de ingeniería?

  • ¿Se ha verificado que el producto es nuevo, original y no presenta daños físicos?

  • ¿El tablero está completamente desenergizado, bloqueado, etiquetado y verificado con un instrumento de medición?

• Durante la Instalación:

  • ¿El interruptor se montó firmemente en el bus I-Line, asegurando un contacto completo y sólido?

  • ¿Las terminales de los cables se apretaron con un torquímetro al valor exacto especificado por el fabricante?

  • ¿Se respetaron los radios de curvatura de los cables y se organizaron de manera ordenada dentro del tablero?

• Después de Instalar:

  • ¿Se retiraron todas las herramientas, recortes de cable y otros materiales del interior del tablero?

  • ¿Se realizó una inspección visual completa de todas las conexiones antes de cerrar?

  • ¿Se colocó correctamente el frente muerto y la puerta del tablero antes de proceder a la re-energización segura?

Mantenimiento y Vida Útil: Protege tu Inversión

Un interruptor de caja moldeada es un dispositivo de seguridad que, aunque no tiene partes móviles en su operación diaria, requiere inspección y mantenimiento periódico para garantizar que funcionará cuando más se necesite.

Plan de Mantenimiento Preventivo para Tableros de Distribución

Un programa de mantenimiento preventivo robusto, realizado por personal calificado, es esencial para la fiabilidad a largo plazo. Las actividades recomendadas incluyen:

• Inspección Termográfica Anual: Utilizando una cámara infrarroja mientras el tablero está en operación normal, se pueden detectar puntos calientes en las conexiones de los interruptores. Un aumento de temperatura es un indicador temprano de una conexión floja o corroída que necesita atención inmediata.

• Limpieza Interior: Con el tablero desenergizado, realizar una limpieza periódica (anual o bianual, dependiendo del ambiente) para remover polvo y contaminantes que pueden afectar el aislamiento y la disipación de calor.

• Reapriete de Conexiones (Re-torqueo): Cada 2 a 3 años, es una buena práctica desenergizar el tablero y, con un torquímetro, verificar y reapretar todas las conexiones eléctricas, ya que los ciclos de calentamiento y enfriamiento pueden causar que se aflojen con el tiempo.

• Pruebas Mecánicas y Eléctricas: Periódicamente (cada 3-5 años), se recomienda operar manualmente el interruptor varias veces para asegurar que el mecanismo no esté atascado. También se pueden realizar pruebas de inyección de corriente primaria para verificar que las curvas de disparo siguen dentro de las especificaciones del fabricante.

Durabilidad y Vida Útil Esperada del Equipo

Aunque un interruptor puede tener una durabilidad mecánica de miles de operaciones , su vida útil en servicio es mucho más larga. En un ambiente limpio, seco y con un mantenimiento adecuado, la vida útil esperada de un interruptor de caja moldeada como el KA36125 es de

20 a 30 años o más. Sin embargo, factores como la humedad, ambientes corrosivos, vibraciones excesivas o sobrecargas frecuentes pueden acortar significativamente este periodo.

Sostenibilidad y Cumplimiento Ambiental

La durabilidad es un pilar de la sostenibilidad. Un equipo con una larga vida útil reduce la necesidad de reemplazos, minimizando el desperdicio de recursos y la generación de residuos. Fabricantes líderes como Schneider Electric están comprometidos con la sostenibilidad ambiental y diseñan sus productos en cumplimiento con normativas internacionales como RoHS (Restriction of Hazardous Substances). Esta directiva restringe el uso de materiales peligrosos como plomo, mercurio y cadmio en la fabricación de equipos eléctricos y electrónicos, asegurando un producto más seguro para el medio ambiente durante su ciclo de vida y al momento de su disposición final.

Videos Relacionados y Útiles

Para complementar esta guía, se han seleccionado los siguientes videos que ofrecen demostraciones visuales y explicaciones detalladas sobre la instalación y la seguridad eléctrica.

I Line Panelboards - Complete Installation by Square D

Video oficial de Square D que muestra el proceso completo de instalación de un tablero I-Line, incluyendo el montaje de interruptores.

ESTUDIO de ARCO ELÉCTRICO

Explicación técnica del fenómeno de arco eléctrico (arc flash), sus peligros y la importancia de los estudios de seguridad para prevenirlo.

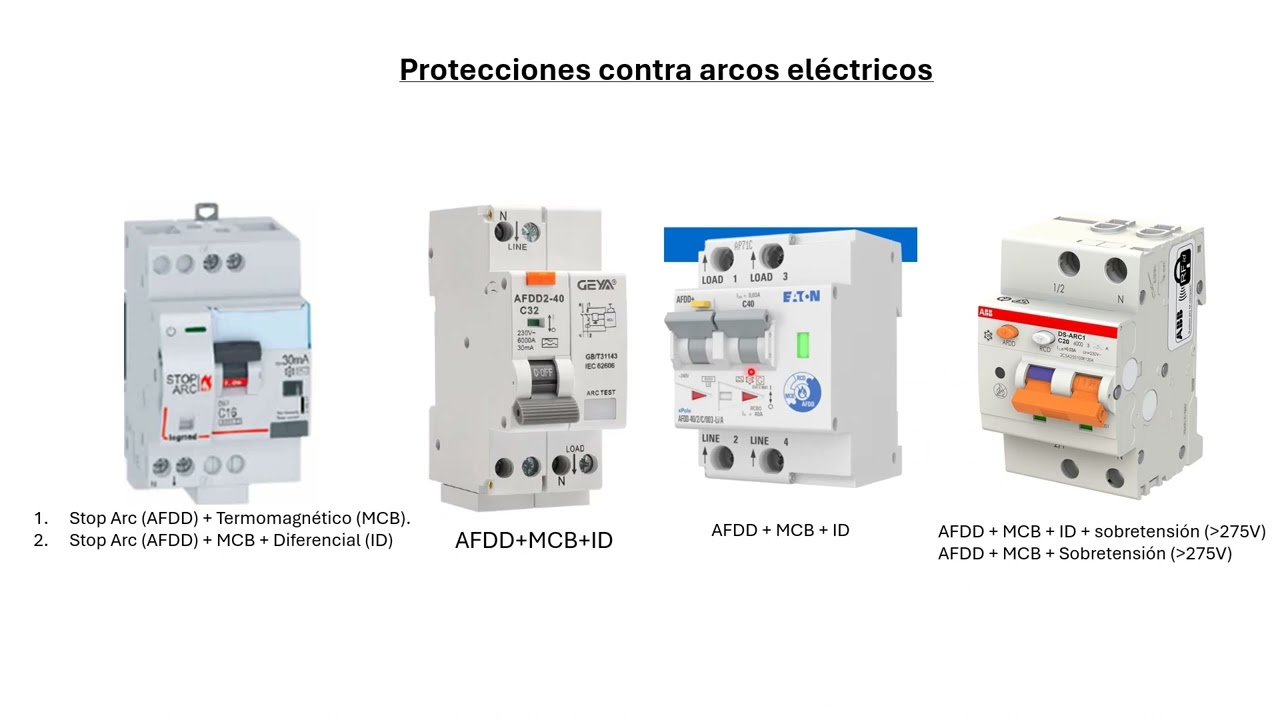

Protección contra Arcos Eléctricos (AFDD - AFCI) - Video 7

Video detallado que explica qué es un arco eléctrico, sus causas y los dispositivos de protección diseñados para detectarlo y mitigar sus riesgos.

Preguntas Frecuentes (FAQ)

¿Qué significa "interruptor de caja moldeada" (MCCB)?

Es un tipo de interruptor automático diseñado para aplicaciones industriales y comerciales de mayor capacidad que los interruptores residenciales. Su cuerpo está hecho de un material aislante moldeado y está diseñado para proteger circuitos contra sobrecargas y cortocircuitos en rangos de corriente más altos.

¿Qué es la "capacidad interruptiva" (kA) y por qué es tan importante?

La capacidad interruptiva, medida en kiloamperios (kA), es la máxima corriente de cortocircuito que un interruptor puede interrumpir de forma segura sin destruirse. Si la corriente de falla de un sistema es mayor que la capacidad interruptiva del interruptor, este podría explotar al intentar operar, lo que lo convierte en una de las especificaciones de seguridad más críticas.

¿Puedo instalar un interruptor de otra marca en un tablero Square D I-Line?

No. El sistema de montaje I-Line es un diseño propietario de Square D. Solo los interruptores diseñados específicamente para este sistema, como el KA36125, pueden ser instalados en un tablero I-Line. Intentar adaptar uno de otra marca es extremadamente peligroso y anula todas las certificaciones.

¿Este tipo de interruptor me sirve para el centro de carga de mi casa?

No. El KA36125 es un interruptor industrial, física y eléctricamente incompatible con los centros de carga residenciales (que usan interruptores miniatura o MCB tipo enchufable QO o similar). Su uso está destinado a tableros de distribución comerciales e industriales.

¿Qué es el sistema de montaje "I-Line" de Square D?

Es un innovador sistema de montaje enchufable donde los interruptores se conectan directamente a una barra colectora vertical central que tiene forma de "I". Este diseño permite una instalación muy rápida, segura y flexible, ya que los interruptores se pueden colocar en cualquier posición a lo largo del bus sin necesidad de tornillería compleja.

¿Es seguro comprar un interruptor KA36125 de uso o reconstruido?

Puede ser una opción para reducir costos, pero conlleva riesgos significativos. Si se considera esta opción, es absolutamente esencial que el interruptor haya sido probado, certificado y recalibrado por un laboratorio profesional de pruebas eléctricas. Se debe exigir un informe de pruebas y una garantía por escrito del vendedor. Un interruptor usado sin verificar es una bomba de tiempo.

¿Qué es un "arco eléctrico" (arc flash) y por qué es tan peligroso?

Un arco eléctrico es una explosión de energía causada por una falla de cortocircuito a través del aire. Libera una cantidad masiva de energía en forma de calor extremo (más caliente que la superficie del sol), luz intensa, una onda de presión y metal fundido. Es uno de los peligros más graves en el trabajo eléctrico, capaz de causar quemaduras fatales y lesiones graves incluso a distancia.

Conclusión

El interruptor termomagnético KA36125 Square D es mucho más que un simple componente; es una pieza de alta ingeniería diseñada para ser la primera línea de defensa en sistemas eléctricos comerciales e industriales en México. Su robusta construcción, su confiable mecanismo de disparo y su integración con el eficiente sistema de tableros I-Line lo convierten en una opción preferida por profesionales que buscan seguridad y fiabilidad.

Sin embargo, esta guía ha demostrado que la efectividad del interruptor no reside únicamente en su calidad de fabricación. Su verdadero valor como dispositivo de protección se materializa a través de una correcta especificación técnica, una instalación impecable realizada por personal calificado que respeta cada norma de seguridad, y un compromiso con el mantenimiento preventivo. Entender sus especificaciones, su precio en el mercado y, sobre todo, los enormes riesgos asociados a su manipulación, es fundamental para garantizar no solo la protección de los activos, sino la seguridad de las personas y la continuidad operativa de cualquier instalación eléctrica de envergadura.

Glosario de Términos

• Interruptor Termomagnético: Dispositivo de protección que utiliza dos mecanismos: uno térmico (una lámina bimetálica) para proteger contra sobrecargas prolongadas y uno magnético (una bobina) para proteger contra cortocircuitos instantáneos.

• Caja Moldeada (MCCB): Acrónimo de Molded Case Circuit Breaker. Se refiere a interruptores automáticos cuyo cuerpo está fabricado con un material dieléctrico moldeado, típicamente para uso industrial y comercial.

• Square D / Schneider Electric: Square D es una marca histórica de equipos eléctricos en Norteamérica, ahora propiedad de la multinacional francesa Schneider Electric, líder global en gestión de energía y automatización.

• Capacidad Interruptiva (kAIC): Del inglés Kilo Ampere Interrupting Capacity. Es la máxima corriente de falla (en miles de amperes) que un dispositivo de protección puede interrumpir de forma segura sin sufrir daños catastróficos.

• Sistema I-Line: Un sistema de montaje de interruptores enchufables patentado por Square D, caracterizado por una barra colectora vertical central que permite una instalación rápida y flexible.

• NOM-001-SEDE: La Norma Oficial Mexicana que establece las especificaciones técnicas para las instalaciones eléctricas en México, de cumplimiento obligatorio para garantizar la seguridad.

• Arco Eléctrico (Arc Flash): Una explosión eléctrica de alta energía que ocurre durante un cortocircuito. Genera calor intenso, luz brillante y una onda de presión, representando un peligro mortal para el personal cercano.
