| Clave | Descripción del Análisis de Precio Unitario | Unidad |
| ETADE-LOGIC/1600A/65 | TABLERO DE DISTRIBUCIÓN MARCA SQUARE'D QD LOGIC EN GABINETE AUTOSOPORTADO CON LAS SIGUIENTES CARACTERÍSTICAS GABINETE NEMA 1, SERVICIO INTERIOR, USOS GENERALES, PINTADO EN COLOR GRIS ANSI 49, TENSIÓN DE OPERACIÓN, 220-240 V., CAPACIDAD DE CORRIENTE DEL SISTEMA DE 1600 Amps, SISTEMA 3 FASES , 4 HILOS, BARRAS GENERALES DE COBRE CON ACABADO PLATEADO, DIMENSIONES POR ELEVACIÓN DE TEMPERATURA DISEÑADAS PARA SOPORTAR 65 Ka SIMÉTRICOS DE CORTO CIRCUITO, CORRIENTE DE FALLA DISPONIBLE DE 25 Ka, ESTRUCTURA DE GABINETE FABRICADO EN LAMINA DE ACERO ROLADA EN FRIO CAL. 12, EQUIPO DIGITAL POWER METER PM710, DISPLAY INTEGRADO INSTRUMENTACIÓN BÁSICA, TRANSFORMADORES DE CORRIENTE INTERRUPTOR ELECTROMÁGNETICO MASTERPACT DE 1600 Amps. 3P, MARCO NT16H13 CON MODULO AD CON UNIDAD DE CONTROL MICROLOGIC 2.0 CON DISPARO DE TIEMPO LARGO E INSTÁNTANEO AJUSTABLE L I Y AMPERIMETRO, INCLUYE: SUMINISTRO DE LOS MATERIALES, MANIOBRAS Y ACARREOS, HERRAMIENTAS, MANO DE OBRA, PRUEBAS Y TODO LO NECESARIO PARA SU CORRECTA COLOCACIÓN Y FUNCIONAMIENTO. | PZA |
| Clave | Descripción | Unidad | Cantidad | Costo | Importe |
| Material | |||||
| TABQDLOGIC1600A | Tablero de distribución marca Square - D QD Logic en gabinete autosoportado con las siguientes características gabinete NEMA 1, servicio interior, usos generales, pintado en color gris ANSI 49, tensión de operación, 220-240 V, capacidad de corriente del sistema de 1600 A, sistema 3 fases , 4 hilos, barras generales de cobre con acabado plateado, dimensiones por elevación de temperatura diseñadas para soportar 65 KA simétricos de corto circuito, corriente de falla disponible de 25 KA, estructura de gabinete fabricado en lámina de acero rolada en frio cal. 12, equipo digital Power Meter PM710, display integrado instrumentación básica, transformadores de corriente interruptor electromagnético Masterpact de 1600 A, 3polos, marco Nt16H13 con modulo AD con unidad de control micrologic 2.0 con disparo de tiempo largo e instantáneo ajustable LI y amperímetro. | pza | 1.000000 | $97,944.00 | $97,944.00 |
| Suma de Material | $97,944.00 | ||||
| Mano de Obra | |||||
| CUADRILLA INST. 04 | Cuadrilla de maniobras (maniobrista + seis ayudantes) | Jor | 1.500000 | $3,148.65 | $4,722.98 |
| CUADRILLA INST. 12 | Cuadrilla especial para conexion de equipo electrico | Jor | 2.500000 | $3,863.72 | $9,659.30 |
| Suma de Mano de Obra | $14,382.28 | ||||
| Equipo | |||||
| GRUA DE 30 TON | Grua de 30 toneladas marca Grove | hora | 2.000000 | $1,203.07 | $2,406.14 |
| Suma de Equipo | $2,406.14 | ||||
| Costo Directo | $114,732.42 |
El Corazón Blindado de tu Infraestructura: Potencia y Seguridad sin Concesiones
En el panorama de la construcción industrial y comercial de México en 2025, la distribución de energía eléctrica de baja tensión se ha convertido en un componente crítico debido al auge del nearshoring y la creciente demanda de confiabilidad operativa. Dentro de este ecosistema, los tableros qdlogic representan el estándar de oro para la gestión de potencias elevadas (800 a 6300 Amperes). Esta guía técnica desglosa las implicaciones técnicas, económicas y normativas de especificar e instalar estos equipos en territorio nacional, proporcionando datos actualizados para una toma de decisiones rentable y segura.
Opciones y Alternativas en Sistemas de Distribución
Al especificar tableros qdlogic, es vital conocer el ecosistema competitivo para justificar la inversión.
Evolución Digital: La Plataforma QED2
Aunque la especificación "QDLogic" sigue vigente en muchos planos, la tecnología ha migrado hacia la plataforma QED2 (Quick, Efficient, Digital). Esta evolución mantiene la robustez mecánica del diseño I-Line original pero integra nativamente la arquitectura EcoStruxure. Su principal ventaja es la conectividad "plug-and-play" para monitoreo energético, mientras que su desventaja radica en un costo inicial 15-20% superior debido a los componentes electrónicos avanzados (micrologic) incluidos de serie.
Soluciones Monobloque vs. Modulares
Los sistemas monobloque (como algunos tableros de importación asiática) ofrecen un costo menor y dimensiones reducidas, ideales para espacios confinados en remodelaciones urbanas. Sin embargo, carecen de la flexibilidad de los tableros qdlogic, cuya modularidad permite agregar secciones futuras sin paros prolongados. En costos, un sistema monobloque puede ser 30% más barato, pero el costo de ampliación futura se duplica al requerir obra civil adicional o sustitución total.
Integración con Dispositivos PowerLogic
La alternativa de "tablero inteligente" implica integrar medidores PowerLogic PM8000 o ION9000. Si bien esto eleva el costo del tablero en un 5-8%, permite auditorías de calidad de energía (armónicos, sags) que son obligatorias para cumplir con el Código de Red 2.0 en centros de carga de alta tensión, amortizando la inversión en menos de dos años al evitar multas de la CRE.
Proceso Constructivo Paso a Paso: Instalación y Configuración
Preparación de Zona de Carga y Cimentación
El proceso inicia con la verificación de la losa de concreto. Para tableros qdlogic, se requiere una planicidad con tolerancia máxima de 3 mm por metro. Se deben instalar canales de acero (tipo Unicanal o vigas I) ahogados en el piso, nivelados y anclados químicamente, asegurando que coincidan con los planos de anclaje (footprint) para soportar el peso dinámico del equipo (aprox. 500-800 kg por sección).
Acoplamiento Mecánico de Secciones
Las secciones de envío (shipping splits) se posicionan utilizando rodillos o grúa viajera. Es crítico retirar las tapas laterales de las barras de bus antes de unir los gabinetes. Se alinean los orificios de montaje y se aprietan los pernos estructurales, verificando el plomo vertical para evitar estrés en las barras conductoras internas.
Conexión de Barras y Torqueado
Se instalan los eslabones de unión (splice links) en las barras principales. Este es el paso más crítico: se debe aplicar el torque especificado por el fabricante (usualmente 35-50 lb-pie) utilizando un torquímetro calibrado. Tras el apriete, se debe marcar cada cabeza de tornillo con pintura de inspección (lacquer) para garantizar visualmente que el proceso fue ejecutado y facilitar futuras revisiones.
Peinado de Cables y Pruebas de Puesta en Marcha
Se ingresan los conductores de fuerza, peinándolos y sujetándolos con abrazaderas tipo cleat para resistir fuerzas de cortocircuito. Finalmente, antes de energizar, se realizan pruebas de resistencia de aislamiento (Megger) a 1000V DC (bus a tierra, bus a bus) y se verifica la operación mecánica de los interruptores Masterpact.
Listado de Materiales
| Material | Descripción de Uso | Unidad de Medida Común |
| Tablero QDLogic (Sección) | Estructura autosoportada con barras y soportes | Pieza (Pza) |
| Canal Unistrut 4x4 | Base para nivelación y anclaje al piso | Tramo (3m) |
| Anclajes Expansivos | Fijación de la estructura al concreto (1/2" x 4") | Pieza (Pza) |
| Zapatas Mecánicas/Compresión | Conexión de conductores de fuerza (500-750 kcmil) | Pieza (Pza) |
| Abrazaderas tipo "Cleat" | Sujeción de cables para evitar latigazo por corto | Pieza (Pza) |
| Barra de Tierra Cu | Continuidad del sistema de puesta a tierra | Metro Lineal (ml) |
| Compuesto Antioxidante | Protección en uniones Aluminio-Cobre | Bote/Tubo |
Cantidades y Rendimientos de Materiales
| Material Principal | Unidad de Medida | Consumo Promedio (por Sección Típica) |
| Anclajes al piso | Pza | 4 a 6 piezas por sección de 36" de ancho |
| Cable de Tierra (4/0 AWG) | Metro | 2.5 metros por sección (interconexión interna) |
| Zapatas de Fuerza | Pza | 3 o 4 por fase (según amperaje, ej. 2000A) |
| Tornillería Grado 5 | Juego | 1 kit de unión por acoplamiento de sección |
| Laca de Inspección | Bote | 0.1 botes por sección (marca de torque) |
Análisis de Precio Unitario (APU) - Ejemplo Detallado
Concepto: Suministro e instalación de 1 Sección de Tablero QDLogic 2000A, 480V, NEMA 1. (Datos estimados 2025, Zona Bajío).
| Concepto | Unidad | Cantidad | Costo Unitario (MXN) | Importe (MXN) |
| MATERIALES | ||||
| Tablero Autosoportado 2000A (Incl. Interruptor Principal) | Pza | 1.00 | $525,000.00 | $525,000.00 |
| Kit Zapatas y Accesorios de Conexión | Lote | 1.00 | $12,500.00 | $12,500.00 |
| Materiales de Anclaje y Soportería | Lote | 1.00 | $4,200.00 | $4,200.00 |
| MANO DE OBRA | ||||
| Cuadrilla Especializada (1 Oficial + 1 Ayudante) | Jornada | 4.50 | $3,200.00 | $14,400.00 |
| Técnico de Pruebas y Puesta en Marcha | Jornada | 1.00 | $5,500.00 | $5,500.00 |
| HERRAMIENTA Y EQUIPO | ||||
| Herramienta Menor (3% MO) | % | 0.03 | $19,900.00 | $597.00 |
| Renta de Grúa/Montacargas (Maniobra) | Turno | 0.50 | $8,000.00 | $4,000.00 |
| Equipo de Seguridad (EPP Arco Eléctrico) | % | 0.05 | $19,900.00 | $995.00 |
| COSTO DIRECTO | $567,192.00 | |||
| Indirectos (18%) + Utilidad (12%) | % | 30.00 | $170,157.60 | |
| PRECIO UNITARIO TOTAL | PZA | 1.00 | $737,349.60 |
Nota: Costos proyectados a 2025 sujetos a variaciones cambiarias del USD/MXN y precios del cobre/acero.
Normativa, Permisos y Seguridad: Construye con Confianza
Normas Oficiales Mexicanas (NOM) Aplicables
La instalación de tableros qdlogic debe cumplir estrictamente con la NOM-001-SEDE-2012 (Instalaciones Eléctricas Utilización), específicamente el Artículo 408 sobre tableros de distribución y el Artículo 110 sobre espacios de trabajo. También es relevante la NMX-J-118/2-ANCE que regula las especificaciones de seguridad para tableros y envolventes.
¿Necesito un Permiso de Construcción?
Sí, para la instalación de tableros generales de esta magnitud, se requiere un proyecto eléctrico firmado por un perito y, crucialmente, el dictamen de una Unidad de Verificación de Instalaciones Eléctricas (UVIE). Este dictamen es un requisito obligatorio para el contrato de suministro en media tensión ante CFE.
Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)
La manipulación de estos equipos conlleva riesgo de arco eléctrico. Es obligatorio el uso de careta facial con protección UV/IR, guantes dieléctricos Clase 0 o superior (según voltaje), ropa de algodón 100% o tratada (ignífuga) y calzado dieléctrico sin partes metálicas expuestas.
Costos Promedio para diferentes regiones de México
| Región | Costo Promedio Instalación (MXN)* | Notas Relevantes 2025 |
| Norte (Nuevo León, Frontera) | $760,000 - $810,000 | Mano de obra más costosa por competencia industrial y salarios fronterizos. |
| Centro (CDMX, Edomex) | $730,000 - $750,000 | Logística compleja aumenta indirectos; alta disponibilidad de técnicos. |
| Occidente (Jalisco, Bajío) | $735,000 - $755,000 | Zona de equilibrio; fuerte demanda por clúster automotriz y tecnológico. |
| Sur (Yucatán, Quintana Roo) | $780,000 - $820,000 | Costos elevados por fletes desde el centro del país y escasez de mano de obra especializada. |
Costo estimado por unidad típica de 2000A instalada.
Usos Comunes en la Construcción
Naves Industriales y Manufactura
En parques industriales, los tableros qdlogic actúan como la acometida principal (Main Service Entrance), recibiendo energía del transformador de pedestal y distribuyéndola a subestaciones derivadas o ductos de barra (busway) a lo largo de la línea de producción.
Centros de Datos y Telecomunicaciones
Su alta capacidad de cortocircuito y selectividad los hace ideales para data centers, donde alimentan sistemas UPS y aires acondicionados de precisión. La confiabilidad es crítica, y estos tableros permiten mantenimiento sin desconexión total mediante diseños redundantes.
Edificios Verticales de Uso Mixto
En torres que combinan departamentos y comercio, estos tableros gestionan la distribución vertical (bus de ducto ascendente). Su diseño compacto y modular optimiza los valiosos metros cuadrados en los cuartos eléctricos de sótanos o plantas bajas.
Errores Frecuentes y Cómo Evitarlos
Torque Inadecuado: No usar torquímetro en las barras provoca puntos calientes. Solución: Aplicar par de apriete según etiqueta y marcar con laca.
Basura en el Gabinete: Dejar restos de cable o viruta metálica tras perforar provoca arcos al energizar. Solución: Aspirado profundo antes de la entrega.
Falta de Sellado: No sellar la entrada de ductos permite el ingreso de humedad y roedores. Solución: Usar espumas expandibles dieléctricas en la base.
Checklist de Control de Calidad
[ ] Torque: Verificación de marcas de testigo en el 100% de los pernos de unión.
[ ] Limpieza: Gabinete libre de polvo, humedad y objetos extraños.
[ ] Aislamiento: Pruebas de Megger con resultados > 50 MOhms (o según norma).
[ ] Identificación: Directorio de circuitos actualizado y etiquetas de peligro de arco eléctrico instaladas.
[ ] Tierras: Conexión sólida de la barra de tierra al electrodo y puentes de unión en puertas.
Mantenimiento y Vida Útil: Protege tu Inversión
Plan de Mantenimiento Preventivo
Se recomienda una libranza anual para limpieza general (aspirado), inspección visual de aisladores en busca de trazas de carbón (tracking), lubricación de mecanismos de interruptores y reapriete de conexiones de potencia.
Durabilidad y Vida Útil Esperada en México
Bajo condiciones normales de operación (interiores, ambiente no corrosivo) y con mantenimiento adecuado, la vida útil de los tableros qdlogic supera los 25 a 30 años. En zonas costeras o industriales agresivas, esto puede reducirse a 15 años sin climatización adecuada.
Sostenibilidad e Impacto Ambiental
Estos tableros contribuyen a certificaciones LEED al integrar medición digital que permite auditar y reducir el consumo energético. Además, su diseño modular reduce la necesidad de reemplazo total, disminuyendo la huella de carbono por fabricación de nuevos equipos.
Preguntas Frecuentes (FAQ)
¿Qué diferencia hay entre tableros I-Line y tableros qdlogic?
I-Line es la tecnología de montaje de interruptores (enchufables) patentada por Schneider. Los tableros qdlogic son la estructura autosoportada de gran capacidad que utiliza esta tecnología internamente para la distribución.
¿Se pueden instalar tableros qdlogic a la intemperie?
Sí, pero requieren un gabinete especificado como NEMA 3R, que incluye tejadillos, empaques especiales y pintura resistente a la corrosión para proteger contra lluvia y polvo.
¿Qué mantenimiento requieren los interruptores Masterpact?
Requieren limpieza, lubricación de partes móviles y pruebas de inyección secundaria en su unidad de disparo (Micrologic) cada 1-3 años, dependiendo de la criticidad de la carga.
¿Son compatibles con sistemas de monitoreo BMS?
Totalmente. Las unidades de disparo modernas (Micrologic) tienen puertos de comunicación Modbus o Ethernet nativos para integrarse a sistemas de gestión de edificios (BMS).
¿Cuál es el tiempo de entrega típico en México en 2025?
Debido a la alta demanda industrial, los tiempos de entrega para tableros configurados a medida oscilan entre 12 y 20 semanas. Se recomienda planificar la compra con anticipación.
¿Puedo ampliar un tablero existente de hace 10 años?
Generalmente sí. La modularidad es una ventaja clave; se pueden acoplar nuevas secciones, aunque puede requerir piezas de transición (splice kits) si hubo cambios menores en el diseño de las barras.
¿Qué capacidad interruptiva necesito?
Depende del estudio de cortocircuito. En zonas industriales con transformadores cercanos, es común requerir 65 kA o hasta 100 kA. Nunca instales un tablero con capacidad menor a la falla disponible.
Videos Relacionados y Útiles
Instalación de Tableros I-Line Schneider
Video oficial de la marca que detalla el montaje de interiores, extensiones ciegas y el ajuste de frentes muertos en tableros de distribución, mostrando el sistema de sujeción.

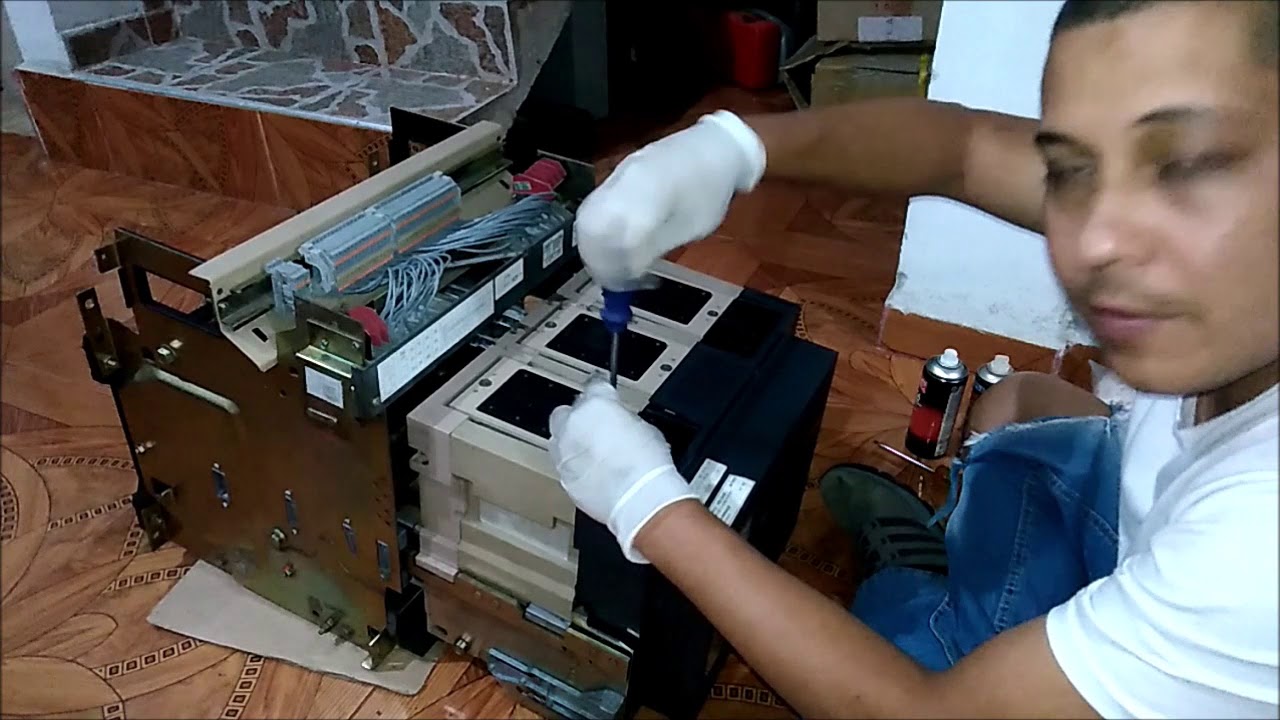

Mantenimiento Básico a Interruptor Masterpact
Tutorial práctico paso a paso sobre cómo realizar el mantenimiento básico a un interruptor de potencia Masterpact, componente crítico en los tableros QDLogic.
Pruebas de Aislamiento (Megger) en Tableros
Guía técnica que demuestra cómo realizar correctamente las pruebas de resistencia de aislamiento en un tablero eléctrico industrial antes de la puesta en marcha.
Detección de Arco Eléctrico (Soluciones VAMP)
Explicación técnica de los sistemas de seguridad activa para mitigar el riesgo de arco eléctrico en tableros de potencia, esencial para cumplimiento normativo.
Conclusión
La correcta especificación e implementación de los tableros qdlogic es fundamental para garantizar la continuidad operativa y la seguridad en cualquier proyecto de gran envergadura en México. Al seguir esta guía, respetar la normativa NOM-001 y ejecutar un plan de mantenimiento riguroso, los profesionales de la construcción aseguran una infraestructura eléctrica resiliente y preparada para los retos energéticos de 2025.
Glosario de Términos
Acometida: Conjunto de conductores y equipos que conectan la red del suministrador con las instalaciones del usuario.
Bus-bar (Barras): Conductores rígidos (cobre o aluminio) que distribuyen la corriente eléctrica dentro del tablero.
UVIE: Unidad de Verificación de Instalaciones Eléctricas; entidad acreditada para validar el cumplimiento de la NOM.
Arc Flash (Arco Eléctrico): Liberación peligrosa de energía causada por una falla eléctrica que viaja a través del aire.
NEMA: Asociación Nacional de Fabricantes Eléctricos; define los estándares de los gabinetes (ej. NEMA 1 para interiores).
Torque: Fuerza rotacional aplicada a los tornillos para asegurar una conexión eléctrica firme y segura.
Micrologic: Unidad de disparo electrónica en interruptores Schneider que gestiona la protección y medición.
