Válvula solenoide para vapor de 15 Ibs. marca “ASCO” de 13 mm de diámetro, suministro y colocación.

El Componente que Define la Eficiencia de tu Instalación: La Guía Definitiva

En el complejo y dinámico entorno de la ingeniería industrial y la construcción en México, donde la eficiencia energética y la seguridad operativa son las divisas más valiosas hacia el año 2025, emerge un concepto fundamental que a menudo pasa desapercibido para el ojo inexperto pero que resulta crítico para el especialista: mydescarga. Este término, que encapsula la función vital de la evacuación controlada y automatizada de fluidos y condensados en sistemas térmicos, representa mucho más que una simple salida de tubería; constituye el nodo neurálgico donde la termodinámica se encuentra con la mecánica de fluidos para garantizar la operatividad de infraestructuras críticas.

mydescarga se define técnicamente, en el contexto de la ingeniería de instalaciones hidrosanitarias y de vapor modernas, como el ensamblaje integral de purga y control de flujo. Este sistema está diseñado para gestionar de manera autónoma la eliminación de subproductos líquidos —como el condensado en líneas de vapor— mediante la intervención precisa de una valvula solenoide vapor. Su función es crítica: sin una mydescarga eficiente, las calderas sufren incrustaciones, las tuberías experimentan golpes de ariete devastadores y la eficiencia térmica de plantas enteras se desploma, arrastrando consigo la rentabilidad del proyecto.

En las obras mexicanas, desde las grandes textileras de Puebla hasta las plantas de procesamiento de alimentos en el Bajío y los desarrollos hoteleros en la Riviera Maya, la implementación correcta de una mydescarga es la diferencia entre un sistema que opera silenciosamente durante décadas y uno que requiere paradas técnicas constantes y reparaciones costosas. Al finalizar la lectura de esta guía exhaustiva, no solo comprenderás la anatomía íntima de este sistema y su componente estrella, la valvula solenoide vapor, sino que obtendrás el conocimiento técnico necesario para dimensionar, presupuestar, instalar y auditar estos sistemas con la autoridad de un experto, asegurando el cumplimiento con las normativas más estrictas vigentes en el territorio nacional para el año 2025.

Opciones y Alternativas

La selección de la configuración adecuada para una mydescarga no es una decisión trivial que deba tomarse a la ligera. El mercado mexicano ofrece un abanico de posibilidades que varían drásticamente en precio, durabilidad y sofisticación tecnológica. Un análisis comparativo profundo es esencial para alinear la ingeniería con la realidad económica y operativa de cada proyecto específico.

Alternativa de Alto Desempeño

Cuando hablamos de infraestructuras críticas donde el costo de una hora de inactividad se mide en cientos de miles de pesos —como en la industria farmacéutica, hospitales de tercer nivel o generación de energía—, la alternativa de alto desempeño es la única opción viable. Esta configuración de mydescarga se caracteriza por el uso de componentes de metalurgia avanzada.

La valvula solenoide vapor seleccionada para esta categoría suele contar con un cuerpo forjado en acero inoxidable grado 316L o bronce naval de alta especificación, materiales seleccionados por su resistencia superior a la corrosión intergranular y a la erosión causada por el vapor a altas velocidades. Los sellos internos no son de caucho convencional, sino de polímeros de ingeniería como el PTFE (politetrafluoroetileno) reforzado con fibra de vidrio o el PEEK, capaces de soportar temperaturas continuas superiores a los 200°C sin deformación plástica.

En el contexto del mercado nacional para 2025, marcas de prestigio global con fuerte presencia en México, como Danfoss, Parker o ASCO, dominan este segmento. Estas válvulas integran bobinas de clase H encapsuladas en resina epóxica de alta densidad, diseñadas para operar en ambientes hostiles con temperaturas ambiente de hasta 60°C y humedad relativa del 100%, condiciones típicas de las salas de calderas en zonas costeras como Veracruz o Tabasco. El diseño interno suele ser de tipo pistón servoasistido, lo que permite manejar presiones diferenciales elevadas (superiores a 150 PSI) con un consumo eléctrico mínimo y una respuesta de cierre inferior a los 50 milisegundos, eliminando virtualmente el riesgo de fugas por cierre tardío. Aunque la inversión inicial puede ser entre un 300% y 400% superior a una opción estándar, el ciclo de vida extendido y la eliminación de mantenimientos correctivos justifican plenamente el desembolso en aplicaciones de misión crítica.

Opción Económica y de Autoconstrucción

El tejido industrial de México también se compone de miles de pequeñas y medianas empresas, talleres y aplicaciones residenciales donde el presupuesto es un factor limitante severo. Para estos casos, existe la opción económica de mydescarga, diseñada para ser funcional y accesible sin comprometer la seguridad básica.

Esta alternativa utiliza generalmente una valvula solenoide vapor con cuerpo de latón comercial o aleaciones de zinc, y sellos de Viton o EPDM estándar. Son soluciones idóneas para sistemas de baja presión (hasta 50-60 PSI) y uso intermitente, como en planchadurías locales, baños de vapor en gimnasios pequeños o sistemas de calefacción doméstica en zonas frías del país como Toluca o la Sierra Tarahumara.

Sin embargo, es crucial entender las limitaciones. La metalurgia del latón estándar es susceptible a la descincificación si la calidad del agua no es óptima, un problema común en muchas regiones de México donde el agua es dura o tiene un pH agresivo. Además, las bobinas de estas válvulas suelen tener clasificaciones de aislamiento térmico inferiores (Clase F), lo que reduce su vida útil si se instalan en espacios sin ventilación adecuada. Esta opción es recomendable para la autoconstrucción o reparaciones de emergencia donde la prioridad es restablecer el servicio rápidamente con un costo contenido, pero debe ir acompañada de un plan de mantenimiento más riguroso y reemplazos programados cada 12 a 18 meses.

Alternativa Tecnológica o Innovadora

Hacia el 2025, la "Internet de las Cosas Industrial" (IIoT) ha dejado de ser una promesa para convertirse en una realidad tangible en la construcción mexicana. La alternativa tecnológica para mydescarga representa el salto evolutivo hacia la gestión inteligente de los recursos.

Esta opción no solo se basa en la robustez mecánica, sino en la inteligencia del control. Integra una valvula solenoide vapor equipada con sensores y actuadores inteligentes conectados vía Wi-Fi o protocolos industriales (como Modbus o LoRaWAN). Estos dispositivos permiten monitorear en tiempo real variables críticas como la temperatura del condensado, la frecuencia de apertura y el estado de la bobina.

Imagina un gerente de planta en la Ciudad de México supervisando el rendimiento de una caldera en una sucursal de Querétaro desde su smartphone. El sistema mydescarga innovador permite programar ciclos de purga adaptativos, que no se basan en un temporizador fijo y ciego, sino en la detección real de acumulación de líquido. Esto optimiza el consumo de vapor, reduciendo las pérdidas energéticas hasta en un 15% comparado con sistemas tradicionales. Además, estas válvulas pueden enviar alertas predictivas antes de fallar, permitiendo intervenciones programadas y evitando paros no planificados. Es la elección predilecta para edificios certificados LEED y empresas comprometidas con la reducción de su huella de carbono.

Comparativa de Costos y Eficiencia

Para facilitar la toma de decisiones, presentamos una síntesis comparativa basada en las proyecciones de mercado para 2025.

Esta tabla resalta que, aunque la opción económica tiene una barrera de entrada baja, su costo total de propiedad a largo plazo puede ser mayor debido a los paros y reemplazos. La opción tecnológica ofrece el mejor equilibrio entre costo y retorno de inversión por ahorro energético, mientras que la de alto desempeño es un seguro de vida para procesos donde el fallo no es admisible.

Proceso Constructivo Paso a Paso

La instalación correcta de una mydescarga es un ejercicio de precisión. No se trata simplemente de roscar tubos; se trata de integrar un sistema electromecánico en una red viva de presión y temperatura. A continuación, desglosamos el proceso con el rigor que exige la ingeniería mexicana.

Fase de Preparación y Preliminares

El éxito de la instalación se determina antes de tocar la primera herramienta. La fase de preparación establece las condiciones de seguridad y calidad del entorno de trabajo.

1. Análisis de Seguridad y Bloqueo (LOTO): Lo primero es garantizar la seguridad del personal. Se debe identificar la válvula de corte principal del suministro de vapor y proceder con el bloqueo y etiquetado (Lock Out / Tag Out) para asegurar "energía cero". Es imperativo despresurizar la línea y esperar a que la temperatura descienda a niveles seguros (por debajo de 40°C) para evitar quemaduras graves.

2. Limpieza y Acondicionamiento del Área: El espacio de trabajo debe estar despejado. En entornos industriales, esto implica limpiar grasa, polvo y escombros del suelo para evitar resbalones. La iluminación debe ser adecuada; si se trabaja en cuartos de máquinas oscuros, se deben instalar luminarias temporales.

3. Inspección de Tuberías Existentes: Antes de instalar la mydescarga, se debe inspeccionar la condición interna de la tubería de llegada. El óxido, la cascarilla de laminación o los restos de soldadura antigua son enemigos mortales para la valvula solenoide vapor. Se recomienda realizar un barrido o purga con aire comprimido o vapor a baja presión (hacia un drenaje seguro, sin la válvula instalada) para expulsar estos contaminantes.

4. Verificación de Insumos: Cotejar físicamente que la valvula solenoide vapor recibida corresponda en voltaje (110V/220V), diámetro (ej. 1/2" NPT) y tipo de operación (Normalmente Cerrada) con lo especificado en el proyecto. Un error común es intentar instalar una válvula de 110V en una línea de 220V, lo que resultaría en la destrucción inmediata de la bobina.

Ejecución de la Estructura o Base

La mydescarga, aunque integrada a la tubería, requiere un soporte estructural independiente para evitar que el peso de los componentes y las vibraciones del funcionamiento fatiguen las uniones roscadas o soldadas.

1. Trazo y Nivelación: Utilizando niveles láser o de burbuja, se define la ubicación exacta del ensamble. La mydescarga debe ubicarse preferentemente en puntos bajos de la red de vapor (piernas de condensado) para maximizar la captación de líquido por gravedad.

2. Instalación de Soportería: Se deben fijar soportes robustos a la estructura del edificio (muros, columnas o losas). En México, es común el uso de perfil unicanal (tipo Strut) con abrazaderas tipo pera o tipo uña de uso pesado. La distancia entre soportes debe cumplir con lo recomendado, evitando que la tubería tenga "cuelgues" que generen bolsas de condensado no deseadas.

3. Alineación de Tuberías: Es crítico que la tubería llegue a la posición de la válvula y no al revés. Forzar la tubería para que coincida con la válvula introduce tensiones mecánicas (stress) que, sumadas a la dilatación térmica del vapor, pueden fracturar el cuerpo de la válvula o provocar fugas crónicas. Las bridas o tuercas unión deben alinearse perfectamente paralelas antes del apriete.

Instalación y Ensamblaje de Componentes

Esta es la etapa medular donde se integra la tecnología de control. El orden de los factores sí altera el producto final.

1. Instalación del Filtro Y (Paso Crítico): Nunca se debe instalar una valvula solenoide vapor sin protección previa. Se debe colocar un filtro tipo Y (cedula 40 o acero inoxidable) aguas arriba (antes) de la válvula. La "pierna" del filtro debe apuntar hacia abajo para que los sedimentos se acumulen allí por gravedad y no obstruyan el flujo.

2. Preparación de Roscas: Las uniones roscadas en sistemas de vapor requieren un sellado meticuloso. Se recomienda aplicar primero un sellador de roscas en pasta de grado industrial resistente a altas temperaturas, seguido de cinta de teflón de alta densidad (color rosa o amarillo, específico para líneas de gas y vapor). Se debe dejar el primer hilo de la rosca macho libre de cinta para evitar que fragmentos de teflón se corten e ingresen al sistema, lo cual podría trabar el piloto de la solenoide.

3. Montaje de la Valvula Solenoide Vapor: Instalar la válvula respetando rigurosamente el sentido de flujo indicado por la flecha grabada en el cuerpo. La posición ideal de montaje es con la bobina (solenoide) vertical hacia arriba. Aunque muchas válvulas modernas permiten montaje horizontal, la posición vertical minimiza el desgaste desigual del núcleo y evita que sedimentos se acumulen en el tubo guía del émbolo.

4. Válvulas de Aislamiento y By-pass: Para garantizar la mantenibilidad, se debe instalar una válvula de corte (tipo esfera o globo para vapor) antes del filtro y otra después de la solenoide. Opcionalmente, se instala una línea de by-pass con su propia válvula para permitir operar el sistema manualmente si la mydescarga requiere reparación.

5. Conexión Eléctrica: El cableado de la bobina debe realizarse utilizando tubería conduit flexible hermética (liquid-tight) para proteger los conductores de la humedad y el calor radiante. Es fundamental asegurar la conexión a tierra física en el conector DIN de la bobina para proteger la electrónica y al personal.

Acabados y Detalles Finales

La calidad de un trabajo profesional se refleja en los detalles finales que aseguran la longevidad y la estética de la instalación.

1. Pruebas de Hermeticidad: Antes de aislar, se debe presurizar el sistema gradualmente. Se verifica cada unión con solución jabonosa o detectores ultrasónicos para descartar fugas. La valvula solenoide vapor se debe accionar varias veces eléctricamente para confirmar su apertura y cierre enérgico ("clic" audible).

2. Limpieza Final: Se deben retirar todos los restos de sellador, grasa o suciedad del exterior de las tuberías y válvulas.

3. Aislamiento Térmico: Aplicar aislamiento de fibra de vidrio preformada o lana mineral sobre las tuberías y el cuerpo de la válvula (dejando libre la bobina solenoide para su ventilación natural). El aislamiento se recubre con una chaqueta de aluminio o PVC para protección mecánica y barrera de vapor. Esto es vital para cumplir con la NOM-009-ENER.

4. Identificación: Etiquetar la línea con el tipo de fluido (Vapor), dirección de flujo y presión de operación. También se debe colocar una etiqueta en la valvula solenoide vapor indicando su voltaje y función (ej. "Purga Automática #1").

Listado de Materiales

Para la correcta ejecución de un módulo típico de mydescarga de 1/2" (13 mm), se requiere el siguiente listado de materiales. Este inventario asegura que no haya tiempos muertos por falta de insumos básicos en el sitio.

Cantidades y Rendimientos de Materiales

El control de costos depende de la precisión en las estimaciones. A continuación, presentamos los rendimientos promedio observados en obras mexicanas para la instalación de un módulo.

Análisis de Precio Unitario (APU) - Ejemplo Detallado

A continuación, se desarrolla un Análisis de Precio Unitario (APU) detallado para el suministro e instalación de una pieza de mydescarga (módulo de purga) de 1/2" de diámetro. Los costos presentados son una estimación proyectada para el mercado del centro de México en el primer semestre de 2025, sujetos a cambios por inflación y paridad cambiaria.

Concepto: Suministro, instalación y pruebas de sistema mydescarga de 1/2" (13 mm), incluye valvula solenoide vapor (cuerpo de latón forjado, sellos PTFE, bobina 120V), filtro Y de bronce, válvulas de corte tipo esfera paso total para vapor, niples cédula 80, tuerca unión, materiales de consumo, soportería, conexión eléctrica, mano de obra especializada, herramienta y equipo de seguridad.

Unidad de Medida: Pieza (PZA) Moneda: Pesos Mexicanos (MXN)

Nota Interpretativa: Este APU refleja únicamente el Costo Directo. Para obtener el precio de venta final al cliente, se deben agregar los porcentajes correspondientes a Indirectos de Campo (supervisión, bodega), Indirectos de Oficina Central, Financiamiento (costo del dinero en el tiempo) y la Utilidad esperada por el contratista. En proyectos de 2025, un factor de sobrecosto típico podría rondar el 25-35%, situando el precio de venta unitario cerca de los $8,500 - $9,200 MXN por pieza instalada.

Normativa, Permisos y Seguridad: Construye con Confianza

La operación de sistemas a presión y temperatura en México no es una actividad desregulada. El marco legal busca proteger la integridad física de los trabajadores y las instalaciones. Ignorar estas normas puede resultar en clausuras, multas severas por parte de la STPS o Protección Civil, y responsabilidades penales en caso de accidentes.

Normas Oficiales Mexicanas (NOM) Aplicables

1. NOM-020-STPS-2011 (Recipientes sujetos a presión, recipientes criogénicos y generadores de vapor o calderas - Funcionamiento - Condiciones de Seguridad): Esta es la norma rectora. Aunque la mydescarga es un accesorio, forma parte integral del sistema de presión. La norma clasifica los equipos en categorías (I, II y III) según su presión y volumen. Una falla en la valvula solenoide vapor de purga puede provocar una acumulación de presión que exceda los límites de diseño de la caldera o recipiente, activando las válvulas de seguridad principales. La norma exige que todos los dispositivos de control y seguridad tengan mantenimiento documentado y funcionen correctamente.

2. NOM-009-ENER-2014 (Eficiencia energética en sistemas de aislamientos térmicos industriales): Esta norma es clave para la sostenibilidad y economía operativa. Establece los espesores mínimos de aislamiento térmico requeridos en tuberías y equipos para limitar la densidad de flujo térmico hacia el exterior. Al instalar una mydescarga, las tuberías adyacentes y el cuerpo de la válvula deben aislarse conforme a esta norma para evitar pérdidas de calor que se traducen directamente en mayor consumo de combustible y riesgo de quemaduras para el personal.

3. NOM-001-SEDE-2012 (Instalaciones Eléctricas - Utilización): Dado que la valvula solenoide vapor es un actuador eléctrico, su instalación debe cumplir con el Artículo 430 (Motores y Controladores) y las secciones generales de cableado. Exige el uso de conductores adecuados para la temperatura del entorno (comúnmente aislamientos tipo THW-LS o superiores resistentes a 75°C o 90°C), protección contra sobrecorriente y una conexión a tierra efectiva y permanente para evitar descargas eléctricas.

¿Necesito un Permiso de Construcción?

Para la instalación de módulos mydescarga dentro de una planta industrial o edificio comercial ya operativo, como parte de trabajos de mantenimiento, mejora o sustitución (retrofitting), generalmente no se requiere una Licencia de Construcción municipal nueva, ya que no se alteran los metros cuadrados construidos ni la estructura portante del inmueble.

Sin embargo, el escenario cambia si la instalación es parte de una nueva línea de proceso o una ampliación mayor. En este caso, la obra civil asociada sí requiere licencia. Más importante aún es el cumplimiento federal: cualquier modificación significativa en el sistema de generación y distribución de vapor (que altere las presiones de operación o capacidades) debe ser reflejada en los expedientes de los equipos sujetos a presión. El Director Responsable de Obra (DRO) o un Perito Corresponsable en Instalaciones debe validar que la modificación cumple con los reglamentos de construcción locales y las normas de seguridad, y en equipos Categoría III, se puede requerir la actualización del dictamen de una Unidad de Verificación (UV) acreditada.

Seguridad en el Sitio de Trabajo (Equipo de Protección Personal - EPP)

Trabajar con mydescarga implica riesgos térmicos (quemaduras), mecánicos (golpes, cortes) y eléctricos. El EPP no es opcional; es la última barrera entre el peligro y el trabajador.

• Protección Ocular y Facial: Gafas de seguridad con protección lateral hermética (goggles) y careta facial transparente. Una fuga de vapor a alta presión es invisible cerca de la salida y puede causar lesiones oculares irreversibles o quemaduras faciales instantáneas.

• Protección de Manos: Guantes de carnaza largos o guantes específicos de fibra de aramida (Kevlar/Nomex) con resistencia térmica. Las tuberías pueden estar a más de 150°C.

• Ropa de Trabajo: Overol o camisa y pantalón de algodón 100% de trama cerrada. Se deben prohibir terminantemente las fibras sintéticas (poliéster, nylon) que se derriten con el calor y se adhieren a la piel, agravando las quemaduras.

• Calzado de Seguridad: Botas industriales con casquillo de protección (poliamida o acero) y suela antiderrapante resistente a aceites y altas temperaturas. Deben ser dieléctricas.

• Protección Auditiva: Las purgas de vapor y el flujo a alta velocidad pueden generar niveles de presión sonora superiores a los 85 dB, requiriendo el uso de tapones auditivos o conchas acústicas.

Costos Promedio para diferentes regiones de México

El costo de implementar una mydescarga varía según la geografía mexicana debido a factores logísticos, disponibilidad de materiales especializados y diferencias en el costo de la mano de obra. La siguiente tabla presenta una proyección estimada para 2025.

Usos Comunes en la Construcción

El sistema mydescarga y su componente central, la valvula solenoide vapor, son omnipresentes en diversos sectores de la construcción y operación de inmuebles en México.

Aplicación en Edificación Residencial

Aunque menos intuitivo, el vapor tiene un nicho en el sector residencial de alto nivel.

• Sistemas de Calefacción Central: En zonas residenciales de lujo en CDMX (Bosques, Santa Fe) o ciudades frías, se utilizan calderas para sistemas hidrónicos. Las válvulas solenoides controlan el zonificado y la inyección de vapor a intercambiadores de calor.

• Amenidades (Wellness): Torres de departamentos con áreas de spa, baños de vapor (turcos) y saunas requieren generadores de vapor donde la mydescarga regula el llenado, la purga de sales y la dosificación del vapor hacia las cabinas.

Uso en Proyectos Industriales o Comerciales

Este es el entorno natural y más exigente para la tecnología mydescarga.

• Lavanderías Industriales y Hospitalarias: Controlan el flujo de vapor hacia mangles, prensas y túneles de lavado. Una falla aquí detiene la producción de ropa limpia, crítico para hoteles y hospitales.

• Industria de Alimentos y Bebidas: Utilizadas en autoclaves para esterilización, marmitas de cocción y túneles de termocontracción. La valvula solenoide vapor debe ser de grado alimenticio o estar aislada del producto, garantizando que el vapor sea limpio.

• Plantas de Cartón y Papel: Regulan el vapor en los rodillos corrugadores, donde la temperatura precisa es vital para el pegado del cartón.

Aplicación en Infraestructura Urbana

• Hospitales Públicos (IMSS/ISSSTE): Las centrales de esterilización y equipos (CEyE) dependen absolutamente del vapor para esterilizar instrumental quirúrgico. La mydescarga en los autoclaves es un componente de seguridad nacional sanitaria.

• Instalaciones Deportivas Públicas: Albercas olímpicas y centros deportivos con calderas para calentamiento de agua de albercas y regaderas utilizan estos sistemas para el control eficiente de los intercambiadores de calor.

Errores Frecuentes y Cómo Evitarlos

La experiencia de campo nos ha enseñado que la mayoría de los fallos prematuros en una mydescarga no son defecto de fábrica, sino errores de instalación o selección.

1. Instalación Invertida de la Válvula:

   • Error: Montar la valvula solenoide vapor con el flujo en dirección contraria a la flecha del cuerpo.

   • Consecuencia: La válvula no cerrará o no abrirá. La presión del vapor actúa sobre la membrana o pistón ayudando al sellado o apertura; si está al revés, esta fuerza trabaja en contra del solenoide.

   • Solución: Verificar siempre dos veces la dirección del flujo antes de roscar.

2. Omisión del Filtro Y:

   • Error: Conectar la válvula directamente a la red sin filtro previo para ahorrar costos o espacio.

   • Consecuencia: Una partícula de óxido del tamaño de un grano de arena puede alojarse en el asiento del piloto o diafragma, impidiendo el cierre hermético. Esto causa fugas continuas (miles de pesos en vapor perdido) y erosión del asiento ("wire drawing").

   • Solución: El filtro Y es obligatorio e innegociable.

3. Orientación Incorrecta de la Bobina:

   • Error: Instalar la válvula con la bobina apuntando hacia abajo o en ángulos extremos.

   • Consecuencia: Los sedimentos y condensados se acumulan en el tubo guía del núcleo (ahora el punto más bajo), provocando atascamiento del émbolo y eventual quemado de la bobina por sobreesfuerzo.

   • Solución: Instalar siempre con la bobina vertical hacia arriba o máximo a 90 grados (horizontal), nunca hacia abajo.

4. Selección Errónea de Voltaje o Tipo:

   • Error: Usar una válvula de agua para vapor o conectar 120V a una bobina de 24V.

   • Consecuencia: Destrucción de los sellos (si son de NBR en lugar de PTFE/EPDM) o quemado instantáneo de la bobina.

   • Solución: Revisar exhaustivamente la placa de datos de la válvula antes de la instalación.

Checklist de Control de Calidad

Para asegurar una entrega impecable y el funcionamiento óptimo del sistema mydescarga, implemente esta lista de verificación en tres etapas.

Antes de Iniciar (Preliminares):

• [ ] ¿La especificación de la valvula solenoide vapor (presión, temperatura, voltaje, material) coincide con los requerimientos del proyecto?

• [ ] ¿Se cuenta con los permisos de trabajo y bloqueo de energía (LOTO) aplicados?

• [ ] ¿Las tuberías existentes han sido purgadas y limpiadas de escombros?

• [ ] ¿Se tienen todos los materiales (filtro, niples, sellador) en sitio?

Durante la Ejecución (Proceso):

• [ ] ¿El Filtro Y está instalado aguas arriba de la solenoide y con la pierna hacia abajo?

• [ ] ¿La flecha de flujo de la válvula coincide con la dirección real del vapor?

• [ ] ¿Se aplicó sellador y cinta teflón correctamente (dejando el primer hilo libre)?

• [ ] ¿La bobina está en posición vertical o dentro de los límites permitidos?

• [ ] ¿El cableado está protegido con conduit flexible y tiene conexión a tierra?

• [ ] ¿La soportería es firme y elimina el estrés mecánico sobre la válvula?

Recepción Final (Pruebas y Entrega):

• [ ] ¿No existen fugas de vapor visibles ni audibles en ninguna unión roscada?

• [ ] ¿La válvula opera (abre/cierra) con un sonido seco y firme al activar el mando?

• [ ] ¿El aislamiento térmico está instalado correctamente sin cubrir la bobina?

• [ ] ¿La tubería y válvula están identificadas/etiquetadas correctamente?

• [ ] ¿Se ha limpiado el área de trabajo y retirado escombros?

Mantenimiento y Vida Útil: Protege tu Inversión

La instalación es solo el comienzo. Para maximizar el retorno de inversión de una mydescarga, se requiere una estrategia de cuidado activo.

Plan de Mantenimiento Preventivo

• Mensual:

  • Inspección visual y auditiva: buscar fugas por el vástago o uniones, escuchar si hay zumbidos excesivos en la bobina (signo de suciedad en el entrehierro o bajo voltaje).

  • Verificar que la bobina no presente decoloración por sobrecalentamiento.

• Trimestral:

  • Limpieza del Filtro Y: Es la tarea más importante. Cerrar válvulas de aislamiento, despresurizar el tramo, retirar el tapón del filtro y limpiar la malla metálica.

• Anual:

  • Mantenimiento mayor: Si el modelo de valvula solenoide vapor es reparable, desarmar el cuerpo para inspeccionar el estado del diafragma o pistón y los asientos. Reemplazar el kit de repuestos (resortes, sellos, O-rings) preventivamente si hay signos de endurecimiento o desgaste.

  • Verificar el apriete de las conexiones eléctricas y el estado del aislamiento de los cables.

Durabilidad y Vida Útil Esperada en México

La vida útil de una valvula solenoide vapor depende críticamente de la calidad del vapor y el mantenimiento.

• Escenario Ideal: Con tratamiento de agua químico adecuado (control de dureza y pH), vapor seco y mantenimiento preventivo, una válvula industrial de alta gama (cuerpo inox/bronce) puede operar 5 a 8 años sin problemas mayores.

• Escenario Real (México): En muchas zonas con agua dura (alto contenido de sales de calcio y magnesio) y calderas con tratamiento deficiente, la vida útil puede reducirse a 1 a 3 años. Las incrustaciones de sarro bloquean los orificios piloto y rayan los asientos. Además, la humedad salina en zonas costeras ataca las bobinas y carcasas si no son de especificación marina.

Sostenibilidad e Impacto Ambiental

Una mydescarga eficiente es una herramienta de sostenibilidad poderosa.

• Ahorro de Agua y Energía: Una válvula de purga que se queda pegada abierta ("fugando") por falta de mantenimiento puede desperdiciar toneladas de vapor al mes. Esto obliga a la caldera a quemar más gas (LP, Natural o Diesel) y consumir más agua tratada para reponer la pérdida, aumentando masivamente la huella de carbono de la instalación.

• Reciclaje: Al final de su vida útil, los componentes metálicos de la válvula (latón, cobre, acero, bronce) son 100% reciclables, contribuyendo a la economía circular.

Preguntas Frecuentes (FAQ)

¿Qué es exactamente mydescarga y por qué es vital?

mydescarga es el término que engloba el sistema de purga o descarga automatizada de condensados y fluidos en redes de vapor. Es vital porque previene la acumulación de agua en las líneas, lo cual causa golpes de ariete, corrosión y pérdida de eficiencia térmica, protegiendo así toda la instalación y maquinaria conectada.

¿Cuál es la diferencia entre los tipos de valvula solenoide vapor?

Principalmente se diferencian por su mecanismo de acción (Acción Directa vs. Servoasistida/Pilotada) y estado de reposo (Normalmente Cerrada vs. Normalmente Abierta). Las de acción directa funcionan desde 0 PSI, ideales para drenajes por gravedad. Las pilotadas requieren una presión mínima diferencial para abrir. También varían por materiales (latón vs. acero inox) según la corrosividad del ambiente.

¿Cómo puedo identificar si el material es de buena calidad?

Busque válvulas con cuerpo robusto de fundición (paredes gruesas), bobinas encapsuladas en epoxi con clasificaciones térmicas claras (Clase H o N) y sellos de materiales técnicos como PTFE (teflón) o Viton, no caucho simple. Marcas reconocidas graban sus certificaciones (UL, CE, NOM) en el cuerpo o placa de datos.

¿Cuánto tiempo toma completar este proceso constructivo?

La instalación de un módulo estándar de mydescarga por un técnico calificado toma entre 2 y 4 horas, incluyendo la preparación, instalación mecánica, conexión eléctrica y pruebas de funcionamiento.

¿Es posible realizar este trabajo sin contratar a un especialista?

No es recomendable. Trabajar con vapor implica riesgos mortales por presión y temperatura. Además, la correcta selección eléctrica y mecánica requiere conocimientos técnicos. Una mala instalación puede causar accidentes graves o daños costosos a la caldera. Siempre contrate profesionales.

¿Qué mantenimiento requiere para no perder la garantía?

La mayoría de los fabricantes exigen evidencia de que se instaló un Filtro Y previo a la válvula y que el suministro eléctrico es estable. El mantenimiento básico (limpieza de filtros y purga de líneas) suele ser condición para reclamar garantías por obstrucción.

¿Cómo afectan las lluvias de México a este elemento?

Si la mydescarga se instala en azoteas o intemperie, la lluvia intensa puede dañar la bobina si no tiene protección adecuada (IP65 o superior). La humedad puede penetrar el encapsulado y causar cortocircuitos. Se recomienda instalar techumbres protectoras en zonas lluviosas.

¿Cuáles son los signos de que requiere una reparación inmediata?

Fugas visibles de vapor por el vástago o uniones, calentamiento excesivo de la bobina (al punto de no poder tocarla o decolorarse), zumbido fuerte y constante al operar, o que la válvula no abra/cierre a pesar de recibir señal (falla mecánica o bobina quemada).

Videos Relacionados y Útiles

Para complementar esta guía técnica, hemos seleccionado tres recursos audiovisuales de alta calidad que ilustran visualmente los conceptos discutidos. Estos videos provienen de fuentes confiables en el ámbito de la ingeniería y mantenimiento.

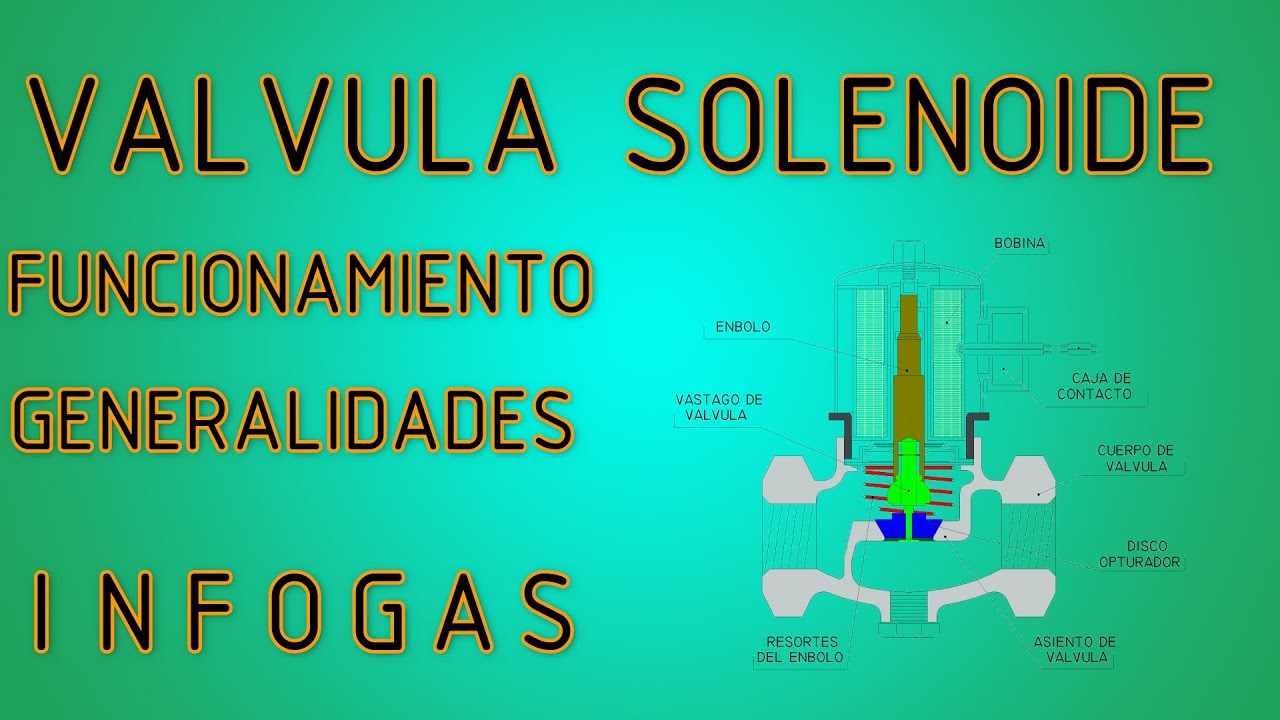

Cómo funciona una Válvula Solenoide

Explicación didáctica y detallada sobre los principios electromagnéticos y mecánicos internos de las válvulas solenoides. Fundamental para entender qué ocurre dentro del componente.

Mantenimiento y Reparación de Válvulas Solenoides

Un tutorial práctico paso a paso que muestra cómo desarmar, limpiar, inspeccionar y reemplazar los componentes internos (sellos, resortes) de válvulas solenoides industriales.

Todo sobre Trampas de Vapor e Instalación

Video técnico que contextualiza el manejo del condensado, la importancia de las purgas y la instalación correcta de los accesorios periféricos necesarios en un sistema de vapor.

Conclusión

La correcta implementación y gestión de un sistema mydescarga no es un lujo operativo, sino una necesidad imperiosa en la construcción y mantenimiento industrial de México hacia el 2025. A lo largo de este reporte, hemos desglosado cómo la selección meticulosa de la valvula solenoide vapor, combinada con una instalación que respete rigurosamente las normas (NOM-020, NOM-009) y las mejores prácticas de ingeniería, se traduce directamente en seguridad para el personal, eficiencia energética y longevidad de los activos.

Invertir en calidad —desde los materiales hasta la mano de obra especializada— y adoptar una cultura de mantenimiento preventivo, permite transformar un componente técnico en una ventaja competitiva. Ya sea en un hospital público, una planta de alimentos o un desarrollo residencial de vanguardia, el dominio de la tecnología mydescarga garantiza que la energía fluya, los procesos continúen y el valor patrimonial se preserve ante los desafíos del futuro.

Glosario de Términos

• Condensado: Agua en estado líquido que se forma cuando el vapor cede su energía latente (calor). Debe ser retirada del sistema inmediatamente para evitar daños.

• Golpe de Ariete: Fenómeno hidráulico destructivo causado por el choque de vapor a alta velocidad contra acumulaciones de condensado ("baches" de agua), generando ondas de choque que pueden romper tuberías y válvulas.

• Normalmente Cerrada (NC): Configuración de una válvula solenoide que permanece cerrada mecánicamente cuando no tiene energía eléctrica y se abre al energizar la bobina. Es la configuración más segura para purgas.

• Bobina Solenoide: Dispositivo electromagnético formado por un alambre enrollado que, al recibir corriente eléctrica, genera un campo magnético capaz de mover el núcleo o émbolo de la válvula.

• PSI (Libras por pulgada cuadrada): Unidad de presión del sistema inglés, ampliamente utilizada en la industria mexicana para especificar la capacidad de calderas y válvulas (1 PSI ≈ 0.07 kg/cm²).

• LOTO (Lock Out / Tag Out): Procedimiento de seguridad industrial (Bloqueo y Etiquetado) consistente en apagar las fuentes de energía y colocar candados y etiquetas de advertencia antes de realizar mantenimiento.

• Wire Drawing (Trefilado): Tipo de erosión en el asiento de la válvula causada por fugas de vapor a alta velocidad a través de una apertura muy pequeña, creando surcos que inutilizan el sello.
