El Eslabón Perdido de la Seguridad Eléctrica Industrial

¿Sabías que un simple tornillo mal ajustado puede detener una línea de producción entera y costar millones en pérdidas? En el vasto mundo de la construcción industrial en México, existe un componente que actúa como el guardián silencioso de la continuidad operativa: el interruptor QOB3100. Mientras el nearshoring acelera la demanda de naves industriales en el norte y el Bajío, la confiabilidad energética se ha vuelto la moneda de cambio más valiosa. En esta guía, desmitificamos este componente crítico, revelando por qué es la especificación "sagrada" para ingenieros y contratistas, y cómo su correcta implementación define la calidad de una obra en 2025.

Panorama de la Infraestructura Eléctrica en México 2025

Contexto Macroeconómico y el Fenómeno del Nearshoring

Hacia el año 2025, México consolida su posición como el principal socio comercial de América del Norte. La expansión de parques industriales en el corredor norte (Tijuana, Ciudad Juárez, Monterrey) y el Bajío (Querétaro, Guanajuato) ha generado una presión sustancial sobre la red eléctrica nacional. Las nuevas instalaciones demandan sistemas de distribución robustos capaces de soportar cargas continuas y condiciones de operación severas. En este escenario, la especificación de componentes eléctricos ha migrado de criterios puramente económicos a criterios de resiliencia y disponibilidad.

El interruptor QOB3100 se sitúa en el centro de esta demanda. Con una capacidad de 100 amperios en configuración trifásica, es el dispositivo ideal para alimentar sub-tableros de distribución en naves industriales ligeras, centros comerciales y edificios de oficinas de alta densidad. Su prevalencia en las especificaciones de ingeniería no es accidental; responde a la necesidad de estandarizar inventarios y asegurar la compatibilidad con la base instalada masiva de tableros tipo NQ y NQOD que dominan el mercado mexicano desde hace décadas.

Tendencias en la Distribución de Baja Tensión

La tendencia tecnológica para 2025 en México apunta hacia la digitalización y la seguridad incrementada. Aunque el QOB3100 es un dispositivo electromecánico clásico, su rol es fundamental como elemento de corte y protección aguas abajo de sistemas más complejos de medición y monitoreo. Se observa un desplazamiento definitivo de los sistemas de interruptores "enchufables" (Plug-on) hacia los sistemas "atornillables" (Bolt-on) en aplicaciones comerciales. Esta transición está motivada por la normativa sísmica y la necesidad de reducir los puntos calientes derivados de vibraciones mecánicas, un problema endémico en zonas industriales con maquinaria pesada. El sistema Bolt-on, característico de la serie QOB, garantiza una integridad mecánica superior, asegurando que el interruptor permanezca fijo a las barras del tablero incluso bajo estrés físico extremo.

La Cadena de Suministro y Disponibilidad

Tras las interrupciones logísticas globales de los años anteriores, la cadena de suministro de Schneider Electric en México, reforzada por sus plantas de producción locales, ha estabilizado la disponibilidad del QOB3100. Sin embargo, la alta demanda proyectada para 2025 sugiere que los contratistas deberán planificar sus adquisiciones con antelación estratégica. Los distribuidores maestros juegan un rol crucial, y la gestión de precios estará fuertemente ligada a la volatilidad del tipo de cambio y al costo de materias primas como el cobre y la plata.

Anatomía Técnica y Especificaciones del QOB3100

Ficha Técnica Exhaustiva

El QOB3100 no es un simple interruptor; es una pieza de ingeniería de precisión diseñada para interrumpir corrientes de falla masivas en milisegundos. A continuación, se presenta un desglose técnico profundo basado en la documentación oficial y pruebas de laboratorio.

Ingeniería Interna: El Mecanismo de Disparo

El funcionamiento del QOB3100 se basa en dos principios físicos que operan en paralelo para garantizar la seguridad de la instalación:

1. Protección Térmica (Bimetal): Para las sobrecargas leves pero sostenidas (por ejemplo, un cable de 100A llevando 130A por 20 minutos), el interruptor utiliza una tira bimetálica. Al calentarse por el efecto Joule, los dos metales con diferentes coeficientes de dilatación térmica se curvan. Esta deformación mecánica libera el gatillo del mecanismo de disparo, abriendo el circuito. Esta respuesta es de "tiempo inverso": a mayor corriente, menor tiempo de disparo.

2. Protección Magnética (Bobina): Para los cortocircuitos (corrientes de falla de miles de amperios), la respuesta térmica sería demasiado lenta. Aquí entra en juego la bobina electromagnética. El campo magnético generado por la corriente de falla atrae instantáneamente una armadura móvil que libera el mecanismo de disparo en menos de un ciclo de onda (<16 ms), protegiendo la integridad física de la instalación.

Tecnología Visi-Trip y Extinción de Arco

Una característica distintiva de la línea QO/QOB de Square D es la ventana Visi-Trip. Cuando el interruptor se dispara por una falla (no manualmente), aparece una bandera roja visible en la ventana del indicador. Esto permite al personal de mantenimiento identificar inmediatamente qué circuito falló en un tablero oscuro o lleno de interruptores, reduciendo drásticamente el tiempo medio de reparación (MTTR). Además, el diseño interno incluye cámaras de extinción de arco (arc chutes) de acero que dividen y enfrían el arco eléctrico generado durante la apertura de contactos bajo carga.

Diferenciación Crítica: QO vs. QOB

Es imperativo para el especialista SEO y el comprador técnico entender la diferencia semántica y física entre QO y QOB, ya que un error en la palabra clave puede resultar en la compra de material incompatible.

• QO (Plug-on): Utiliza mordazas de presión para conectarse a la barra. Es común en centros de carga residenciales.

• QOB (Bolt-on): Utiliza un tornillo roscado para fijarse a la barra. Es el estándar para tableros de alumbrado y distribución NQ y Panelboards. La "B" en el código significa "Bolt-on". El QOB3100 incluye las zapatas de montaje y el tornillo cautivo necesario para la instalación segura.

Marco Normativo Mexicano (NOM y NMX)

El cumplimiento normativo es la columna vertebral de cualquier proyecto de construcción en México. Para 2025, la NOM-001-SEDE-2012 (o su eventual actualización) sigue siendo el documento rector.

NOM-001-SEDE-2012: Instalaciones Eléctricas (Utilización)

La instalación del QOB3100 debe cumplir rigurosamente con varios artículos de esta norma para pasar la inspección de la UVIE (Unidad de Verificación de Instalaciones Eléctricas).

Artículo 240 - Protección contra Sobrecorriente

Este artículo establece que los conductores deben protegerse de acuerdo a su capacidad de corriente. Al instalar un QOB3100 (100A), los conductores seleccionados (según la Tabla 310-15(b)(16)) deben tener una ampacidad admisible de al menos 100A a la temperatura de operación de las terminales (generalmente 75°C).

• Cobre: Calibre 3 AWG (100A a 75°C) o 2 AWG (115A). Comúnmente se usa 2 AWG para factor de seguridad.

• Aluminio: Calibre 1 AWG (100A a 75°C) o 1/0 AWG (120A).

Artículo 110-3 (b) - Instalación y Uso

"El equipo listado o etiquetado debe instalarse y usarse de conformidad con las instrucciones incluidas en el listado o etiquetado". Esto eleva las instrucciones del fabricante (torque, tipo de cable, posición) a rango de ley. Si Schneider especifica un torque de 5.6 N.m para las zapatas del QOB3100, no aplicar este torque es una violación directa de la NOM.

Artículo 408 - Tableros de Distribución

• 408.36 Protección contra Sobrecorriente: Los tableros deben tener una protección contra sobrecorriente que no exceda su capacidad nominal. El QOB3100 suele actuar como interruptor principal (Main Breaker) en tableros derivados de 100A o 225A.

• Identificación (408.4): Todo circuito y modificación del circuito debe identificarse de manera legible y clara en cuanto a su propósito. Un QOB3100 instalado debe etiquetarse en el directorio del tablero (ej. "Alimentador Compresor 1").

Normas NMX y Certificación ANCE

El producto QOB3100 comercializado en México debe cumplir con la norma NMX-J-266-ANCE-2014 (Interruptores automáticos en caja moldeada - Especificaciones y métodos de prueba). Esta norma mexicana está armonizada con estándares internacionales (IEC/UL) y define los protocolos de prueba para verificar la capacidad interruptiva, la elevación de temperatura en terminales y la resistencia mecánica. La presencia del sello ANCE en el cuerpo del interruptor es obligatoria para su comercialización e instalación legal en territorio nacional.

Análisis de Precios Unitarios (APU) - Proyección 2025

Para el profesional de costos y presupuestos, determinar el precio real de una partida de instalación es crítico para la rentabilidad del proyecto. A continuación, presentamos un análisis detallado del precio unitario para el concepto: "Suministro e instalación de interruptor termomagnético tipo QOB de 3 polos, 100 Amperios, marca Square D, en tablero existente."

Investigación de Mercado: Costos de Materiales (2025)

Basado en las tendencias inflacionarias y listas de precios de distribuidores mayoristas, proyectamos los siguientes costos directos para el material en 2025.

Costo Base para APU: Se considerará un costo promedio de mercado de $2,800.00 MXN para un contratista estándar.

Costo de Mano de Obra: Tabuladores 2025

El costo laboral en México ha sufrido ajustes significativos debido al incremento sostenido del Salario Mínimo y las reformas de pensiones y vacaciones dignas. Para 2025, utilizamos proyecciones basadas en datos de la CMIC.

Datos Base (Zona Económica General):

• Salario Mínimo General 2025 (Est.): $278.80 MXN/diario.

• Salario Base de Cotización (SBC) Oficial Electricista: ~$550.00 - $650.00 MXN.

• Factor de Salario Real (FSR): Debido al aumento de días de vacaciones y prima vacacional, el FSR se estima en 1.80 - 1.85 para 2025.

Costo Real de la Cuadrilla (Jornada de 8 horas):

1. Oficial Electricista: $600 (Base) x 1.80 (FSR) = $1,080.00

2. Ayudante General: $400 (Base) x 1.80 (FSR) = $720.00

3. Mando Intermedio (Cabo - 10%): $108.00

4. Total Jornada Cuadrilla: $1,908.00 MXN

Desglose del Precio Unitario (Tarjeta APU)

Concepto: Suministro e instalación de interruptor termomagnético 3x100A QOB3100 en tablero de distribución. Incluye: conexiones, peinado de cables, pruebas de continuidad, limpieza y etiquetado.

Proceso de Instalación Certificado

La correcta instalación del QOB3100 no solo es un requisito funcional, sino una obligación de seguridad. A continuación, se detalla el procedimiento técnico paso a paso, integrando las mejores prácticas de la industria.

Herramientas y Preparación

Antes de iniciar, es vital contar con el equipo adecuado para evitar daños al interruptor o a las barras del tablero.

• Torquímetro (Llave Dinamométrica): Herramienta obligatoria. Rango necesario: 10 a 60 lb-in.

• Destornillador Robertson (Cuadrado) #2: Para los tornillos de montaje del QOB.

• Destornillador Plano Grande o Llave Allen: Dependiendo del tipo de zapata (lug) del interruptor para los conductores.

• Pasta Inhibidora (Opcional): Solo si se usan cables de aluminio.

• EPP: Guantes dieléctricos Clase 00, lentes de seguridad, ropa de algodón.

Procedimiento Paso a Paso (Tablero NQ)

Este procedimiento asume la instalación en un tablero de alumbrado tipo NQ de Square D.

1. Protocolo de Seguridad (LOTO): Desenergice totalmente el tablero. Bloquee y etiquete (Lockout/Tagout) el interruptor principal o alimentador aguas arriba. Verifique la ausencia de potencial con un multímetro en todas las fases.

2. Acceso al Interior: Retire la cubierta frontal (trim) y la cubierta muerta (deadfront) del tablero para exponer las barras (bus) y los rieles de montaje.

3. Preparación del Interruptor: Inspeccione el QOB3100. Asegúrese de que el tornillo de montaje (el que va a la barra) esté retraído pero cautivo en su lugar.

4. Montaje Físico (El concepto Bolt-on):

   • Ubique tres espacios libres consecutivos.

   • Enganche la parte trasera del interruptor (lado de carga) en el riel de montaje del tablero.

   • Pivotee el interruptor hacia las barras hasta que los tornillos de montaje se alineen con los orificios roscados de las barras de fase.

   • Paso Crítico: Atornille el interruptor a las barras. El tornillo atraviesa el conector del interruptor y se fija directamente a la barra de cobre o aluminio del tablero. Esto crea la unión mecánica y eléctrica de alta corriente.

5. Aplicación de Torque de Montaje:

   • Utilice el torquímetro para apretar el tornillo de montaje a la barra.

   • Valor de Torque: Consulte la etiqueta "Wire and Torque" ubicada en el interior del tablero NQ. Típicamente, para tornillos de montaje QOB, el valor es de 20-30 lb-in (verificar etiqueta específica). No apretar en exceso, ya que puede barrer la rosca de la barra.

6. Conexión de los Conductores (Alimentadores):

   • Prepare los cables (AWG 4 a 2/0). Si es aluminio, aplique pasta antioxidante en el conductor desnudo y cepille.

   • Inserte los cables en las zapatas (lugs) del QOB3100.

   • Torque de Zapatas: Consulte la etiqueta lateral del interruptor QOB3100.

     • Para cables AWG 4 - 2/0, el torque especificado es generalmente 5.6 N.m (50 lb-in).

     • Aplique el torque hasta escuchar el "clic" del torquímetro.

7. Finalización:

   • Retire los rectángulos pre-troquelados (twist-outs) de la cubierta muerta correspondientes a la posición del nuevo interruptor.

   • Reinstale la cubierta muerta y la tapa.

   • Etiquetado: Actualice el directorio de circuitos.

   • Energice y pruebe voltaje en la salida del interruptor.

Controversia: Uso de Grasa en Conexiones

Una práctica común pero a menudo mal aplicada en México es el uso indiscriminado de "grasa" en las conexiones.

• Postura Técnica: Schneider Electric especifica el uso de compuesto para uniones eléctricas (como PJC-7201) principalmente en equipos de distribución de potencia mayor (I-Line) o en ambientes corrosivos.

• Para el QOB3100: En condiciones normales interiores (NEMA 1), no se requiere grasa adicional en la conexión tornillo-barra si el equipo es nuevo, ya que las superficies vienen tratadas de fábrica. El uso de grasas dieléctricas (aislantes) en superficies de contacto es un error grave que aumenta la resistencia de contacto.

Patologías, Diagnóstico y Mantenimiento (NETA)

La confiabilidad del QOB3100 depende de un mantenimiento proactivo. Las normas ANSI/NETA MTS (Maintenance Testing Specifications) proveen el marco para estas actividades.

Patologías de Falla Comunes

1. Carbonización de Zapatas: Ocurre cuando el cable no fue apretado con torquímetro. El ciclo de calentamiento/enfriamiento afloja la conexión, aumentando la resistencia y generando calor que funde el aislamiento. Solución: Reemplazo total del interruptor y saneamiento del cable.

2. Disparos en Falso (Nuisance Tripping): Frecuente en tableros saturados sin ventilación. El calor ambiental se suma al calor de la carga, haciendo que el bimetal térmico alcance su punto de disparo antes de los 100A reales. Solución: Verificar temperatura ambiente y balanceo de cargas.

3. Falla del Mecanismo de Resorte: En interruptores muy viejos o que han disparado múltiples cortocircuitos severos, el mecanismo puede trabarse o no recargarse (reset). Solución: Reemplazo inmediato.

Protocolos de Mantenimiento NETA

Para instalaciones críticas (Hospitales, Data Centers), se recomiendan las siguientes pruebas cada 12-24 meses:

1. Termografía Infrarroja: Con el tablero energizado y bajo carga (>40%), escanear las conexiones. Un diferencial de temperatura (Delta T) >15°C entre fases o respecto al ambiente indica una anomalía severa.

2. Prueba de Resistencia de Contacto (Ducter): Con el interruptor desenergizado y cerrado, se inyecta corriente DC y se mide la caída de voltaje en milivoltios. Una alta resistencia indica corrosión interna en los contactos de plata-tungsteno.

3. Prueba de Resistencia de Aislamiento (Megger): Verificar que el aislamiento entre fases y a tierra no se haya degradado (debe ser >100 Megaohms a 500V DC).

Comparativa de Mercado y Competencia

El QOB3100 de Schneider Electric (Square D) es el líder, pero no el único jugador. En el mercado mexicano de 2025, la competencia es feroz.

Análisis Estratégico:

• Schneider: Mantiene su dominio gracias a la base instalada. Millones de tableros NQ instalados en México aseguran que el QOB3100 sea la refacción obligada.

• Siemens: Ofrece una alternativa robusta y a menudo más económica. Sus interruptores BL son compactos, pero la mezcla de marcas en un mismo tablero (instalar Siemens en un tablero Square D) viola la certificación UL del tablero y está prohibida por la NOM-001, salvo que exista una certificación de "Clasificación" (Classified) específica.

Videos Relacionados y Útiles

Instalación Interruptor QOB Square D

Tutorial oficial que muestra en detalle cómo instalar un interruptor tipo atornillable (QOB) en un tablero NQ, resaltando el tornillo de montaje.

Normatividad Tableros NQ México

Explicación técnica sobre cómo los tableros NQ cumplen con la NOM-001-SEDE y la importancia de usar los componentes correctos.

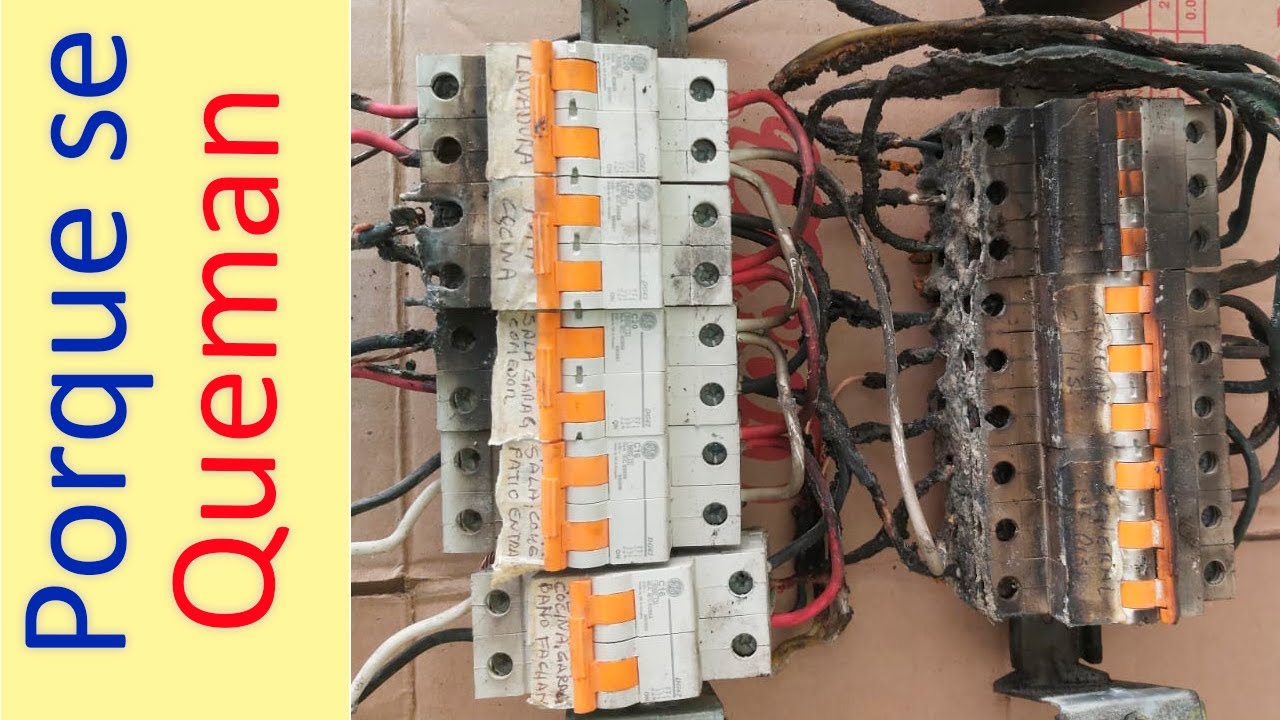

Análisis de Falla por Falso Contacto

Video forense que muestra las consecuencias de un mal apriete en interruptores, ilustrando por qué el torque es vital.

Preguntas Frecuentes (FAQ) sobre QOB3100

¿Cuál es la diferencia principal entre QO y QOB?

La diferencia radica en el montaje. Los interruptores QO son "enchufables" (Plug-on), diseñados para centros de carga residenciales donde se sujetan a presión. Los QOB son "atornillables" (Bolt-on), e incluyen un tornillo para fijarse mecánicamente a las barras del tablero, siendo el estándar para aplicaciones industriales y comerciales (tableros NQ) por su resistencia a vibraciones.

¿Puedo instalar un QOB3100 en un centro de carga QO residencial?

No directamente. Los centros de carga QO no tienen los orificios roscados en las barras para recibir el tornillo del QOB. Aunque físicamente podría parecer que encajan, no se puede asegurar el tornillo, lo que deja el interruptor suelto y peligroso. Debes usar el modelo QO3100 (sin la "B") para centros de carga.

¿Cuál es el torque correcto para apretar el QOB3100?

Existen dos torques críticos que debes respetar para cumplir la NOM:

1. Tornillo de montaje a la barra: Generalmente 20-30 lb-in (verifica la etiqueta dentro del tablero NQ).

2. Zapata del cable: Para el QOB3100, el torque de la zapata de conexión del cable es de 50 lb-in (5.6 N.m). Usar un torquímetro es obligatorio.

¿El QOB3100 es compatible con tableros de otras marcas como Siemens o Eaton?

Físicamente, no. Las distancias entre barras y los sistemas de montaje son propietarios. Aunque logres forzarlo, violarás la certificación UL del tablero y la NOM-001-SEDE, perdiendo la garantía y creando un riesgo de incendio. Siempre usa la marca especificada por el fabricante del tablero.

¿Qué significa la capacidad interruptiva de 10 kA?

Significa que el interruptor puede soportar y desconectar de manera segura un cortocircuito de hasta 10,000 amperios sin explotar ni destruirse. Si tu sistema tiene una corriente de falla calculada mayor a 10 kA en ese punto, necesitas un modelo de mayor capacidad, como el QOB3100VH (22 kA).

¿Cada cuánto tiempo debo reemplazar un QOB3100?

No tienen una fecha de caducidad fija, pero su vida útil depende de las condiciones de operación. En ambientes limpios y con carga normal, pueden durar más de 20 años. Sin embargo, si ha disparado por un cortocircuito severo, la NEMA recomienda inspeccionarlo o reemplazarlo, ya que los contactos internos pueden haberse dañado. Se recomienda realizar pruebas de resistencia de contacto cada 3-5 años.

¿Por qué mi QOB3100 se dispara sin razón aparente?

Si no hay un cortocircuito franco, las causas comunes son:

1. Sobrecarga real: Estás consumiendo más de 100A.

2. Calor ambiental: Si el tablero está al sol o en un cuarto muy caliente, el interruptor se "derratea" (se vuelve más sensible) y dispara antes de los 100A.

3. Conexión floja: Un cable mal apretado genera calor en la zapata, engañando al mecanismo térmico del interruptor y haciéndolo disparar.

¿Qué tipo de cable debo usar con el QOB3100?

El interruptor acepta conductores de Cobre o Aluminio en calibres desde 4 AWG hasta 2/0 AWG. Debes asegurarte de que el aislamiento del cable esté clasificado para al menos 75°C (como THHW-LS) para aprovechar la capacidad completa del interruptor según la NOM.

Conclusión

Hacia el año 2025, el interruptor QOB3100 representa mucho más que un simple dispositivo de protección; es el eslabón crítico en la cadena de confiabilidad de la infraestructura mexicana. Su correcta especificación, compra a través de canales autorizados, instalación bajo norma con herramientas de precisión, y mantenimiento predictivo, son los pilares para garantizar la seguridad energética que demanda el nearshoring.

Para el profesional de la construcción, el mensaje es claro: No escatimar en el interruptor principal. El costo de un QOB3100 original y una instalación certificada es ínfimo comparado con el costo de una hora de paro de producción o, peor aún, un incendio eléctrico. La excelencia técnica en la implementación de este "pequeño gigante" de 100 amperios será lo que diferencie a las instalaciones de clase mundial en el México del futuro.

Glosario de Términos

• Bolt-on: Sistema de montaje donde el interruptor se fija a las barras del tablero mediante un tornillo, garantizando una conexión mecánica robusta y resistente a vibraciones.

• Visi-Trip: Tecnología patentada por Square D que muestra una bandera roja visual en el interruptor únicamente cuando este se ha disparado por una falla eléctrica, facilitando su identificación.

• Torque: Fuerza de apriete rotacional aplicada a los tornillos. En electricidad, es crítico aplicar el torque exacto (medido en libras-pulgada o Newton-metro) para evitar resistencias de contacto.

• Capacidad Interruptiva (AIR): La máxima corriente de cortocircuito que un interruptor puede interrumpir de manera segura sin dañarse externamente (ej. 10 kA).

• UVIE: Unidad de Verificación de Instalaciones Eléctricas. Persona física o moral acreditada para verificar que una instalación cumple con la NOM-001-SEDE.

• Tablero NQ: Línea de tableros de alumbrado y distribución de Schneider Electric (antes NQOD), diseñados para alojar interruptores tipo QO y QOB.

• Nearshoring: Estrategia comercial de relocalizar cadenas de producción a países cercanos al mercado final (en este caso, fábricas moviéndose a México para servir a EE.UU.), impulsando la demanda eléctrica industrial.
